尼龙-6／纳米粒子复合材料制备及其性能研究

合集下载

MC尼龙6／聚砜原位复合材料的性能研究

Ｔｅｃｓｌｒｓｏａｉｎｅｍａｐｏｅｔｓｒｖｓｇｔｙｍｅｎｆ－ｙｄｆａｔｎ（Ｒ）ｉｅｅｔｌｃｎｉｇｈｒｔａｆｒｔｎａｄｔｒｌｒｐｒｅｅｉｅｔａｄｂａｓｒｉｒｃｏＸＤ，ｄｆｒｎｉａｎｎｙａｔｎｍｏｈｉｗｅｎｉｅｏＸａｉａｓ
４
第４０卷，１第期
２１０２年１月工源自程塑料应
用
Ｖｏ．０，．１４Ｎｏ１Ｊｎ０１ａ．２２
ＥＮＧＩＮＥＥＲＩＮＧＬＡＳＣＳＡＰＰＣＡＴＯＮＰＴＩＬＩＩ
ｄｉＯ３６／ｉｎ１０－５９２１．１０１ｏ：．９ｊｓ．０１３３．０２．０ｌ９．ｓ０
ＡｂｔａｔＭＣｎｌｎ６ＭＣＡ）ｏｙｕｆｎＰＵ）ｎｓｕｆｒｄｃｍｐｓｅｗａｒａｅｙａｉｎｃｐｌｒａｏ．ｓｒｃ：ｙｏ（Ｐ６／ｐｌｓｌｅ（Ｓｉ－ｔｍｅｏｏｉｓｅｒｄｂｎｏｉｏｙｉｔｎｏｉｏｔｐｐｍｅｚｉ
ＬｎＸｉｓｕ，ｎｉｎ，ｉｈｙｎ，ｉａ，ｈｎＪｎｉａｈｉＷａｇＪｉｇＬｎＺｉｏｇＱａＨｏＣｅｎｌｎｕ
（ｏｌｇｆｔｒｌＳｉｃｎｎｉｅｒｇ，ｕｑａｉｅｓｙＸｉｎ３１２，ｈｎ）ＣｌｅｏＭａｅｉｓｃｎｅｄｇｎｅｉｅａｅａＥｎＨａｉｏＵｎｖｒｉ，ａ６０１Ｃｉａｔｍｅ
ｒａｈｄｔｅｍｉｉｍａｕｆ０９％，ｉｅｔｎｉｔｎｔｎｎｉｏｕｅｒａｈｄｔｅｍａｉｍａｕｆ８．８ＭＰｄｅｃｅｎｍｕｖｌｅｏ．９ｈ３ｗｈｌｔｓｌｓｅｇｈａｄｔｓｌｍｄｌｅｃｅｘｍｕｖｌｅｏ４７ｅｈｅｅｒｅｅｈａａｎ

《2024年牙科用纳米粒子-环氧基复合树脂的制备及性能研究》范文

《牙科用纳米粒子-环氧基复合树脂的制备及性能研究》篇一牙科用纳米粒子-环氧基复合树脂的制备及性能研究一、引言随着科技的不断进步，牙科材料学的研究已经逐渐向高精度、高强度、生物相容性好的方向发展。

纳米技术的引入为牙科材料的研究提供了新的方向。

其中，牙科用纳米粒子/环氧基复合树脂作为一种新型的牙科修复材料，其性能优异，得到了广泛的关注。

本文将针对该类复合树脂的制备过程及性能进行详细的研究与探讨。

二、制备过程（一）原料准备在制备牙科用纳米粒子/环氧基复合树脂时，主要原料包括环氧树脂、纳米粒子、催化剂、增塑剂等。

其中，纳米粒子的加入能够显著提高复合树脂的力学性能和耐磨性。

（二）制备步骤1. 将环氧树脂与增塑剂混合，搅拌均匀；2. 将纳米粒子加入到混合物中，通过高速搅拌使其均匀分散；3. 加入催化剂，继续搅拌直至混合物呈现均匀的胶状；4. 将胶状混合物倒入模具中，进行固化处理；5. 固化完成后，脱模得到牙科用纳米粒子/环氧基复合树脂。

三、性能研究（一）力学性能通过对制备的复合树脂进行拉伸强度、压缩强度、冲击强度的测试，我们发现该类复合树脂具有较高的力学性能。

其中，纳米粒子的加入显著提高了复合树脂的强度和韧性。

（二）耐磨性能通过磨损试验对复合树脂的耐磨性能进行评估。

结果表明，纳米粒子/环氧基复合树脂具有优异的耐磨性能，能够有效抵抗牙科使用过程中的磨损。

（三）生物相容性生物相容性是牙科材料的重要性能指标。

通过对该类复合树脂进行细胞毒性试验和动物实验，发现该类复合树脂具有良好的生物相容性，不会对牙周组织产生明显的刺激和毒性反应。

（四）其他性能此外，该类复合树脂还具有优异的耐腐蚀性、良好的操作性能以及适宜的固化时间等特点。

这些特点使得该类复合树脂在牙科修复中具有广泛的应用前景。

四、结论本文通过对牙科用纳米粒子/环氧基复合树脂的制备过程及性能进行详细的研究，发现该类复合树脂具有优异的力学性能、耐磨性能、生物相容性以及其他优良的性能特点。

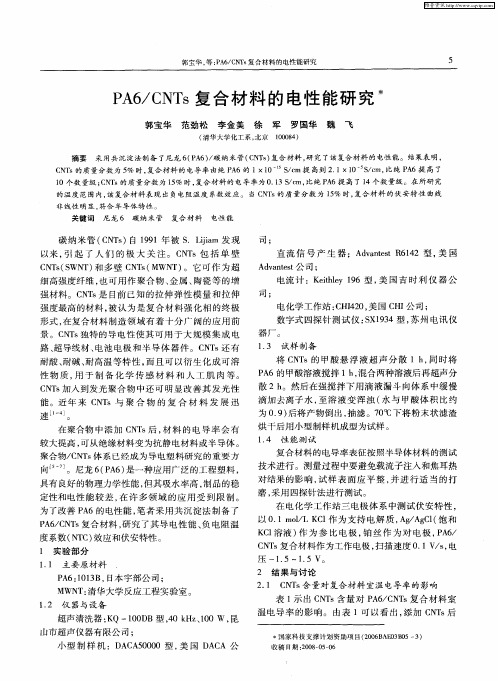

PA6／CNTs复合材料的电性能研究

维普资讯
郭宝华，：Ａ６ＣＴ复合材料的电性能研究水Ａ／Ｎｓ
郭宝华范劲松李金美徐军罗国华魏飞
（华大学化工系，京清北１ｏ８）ｏｏ４
为了改善Ｐ６的电性能，者采用共沉淀法制备了Ａ笔Ｐ６ＣＴ复合材料，究了其导电性能、电阻温Ａ／Ｎｓ研负
对结果的影响，样表面应平整，进行适当的打试并
磨，用四探针法进行测试。采
摘要
采用共沉淀法制备了尼龙６Ｐ６／（Ａ）碳纳米管（Ｎｓ复合材料，究了该复合材料的电性能。结果表明，ＣＴ）研
ＣＴＮｓ的质量分数为５时，合材料的电导率由纯Ｐ６的１０Ｓｃ提高到２１×１一Ｓｃ比纯Ｐ６提高了％复Ａ ×１／ｍ．０／ｍ，Ａ１０个数量级；Ｎｓ的质量分数为１％时，合材料的电导率为０１／ｍ，纯Ｐ６提高了１ＣＴ５复．３Ｓｃ比Ａ４个数量级。在所研究的温度范围内，复合材料表现出负电阻温度系数效应。当ＣＴ的质量分数为１％时，合材料的伏安特性曲线该Ｎｓ５复
为０９后将产物倒出，．）抽滤。７￣０Ｃ下将粉末状滤渣烘干后用小型制样机成型为试样。
１４．性能测试
在聚合物中添加ＣＴ后，料的电导率会有Ｎｓ材较大提高，可从绝缘材料变为抗静电材料或半导体。

尼龙66／煤系高岭土复合材料的制备及性能研究

第４１卷，第１期
２０１３年１月
工
程Ｖｏ１．４１，Ｎｏ．１
Ｊａｎ．２０１３
１
—‘
ＥＮＧ１ＮＥＥＲＩＮＧＰＬＡＳＴＩＣＳＡＰＰＬＩＣＡＴＩＯＮ
尼龙６６／煤系高岭土复合材料的制备及性能研究
ＳｔｕｄｙｏＲＰｒｅｐａｒａｔｉｏｎａｎｄＰｒｏｐｅｒｔｉｅｓｏｆＮｙｌｏｎ６６／ＣｏａｌＫａｏｌｉｎＣｏｍｐｏｓｉｔｅ
ＹａｎｇＹｕｎｃｕｉ，ＬａｎＹｏｎｇｊｉｎ，ＫａｎｇＸｉａｏｌｉ，ＺｈａｎｇＨｏｎｇｍｅｉ，ＷｅｎＨａｉｒｏｎｇ
ｉｎｃｒｅａｓｉｎｇｏｆｃｏｎｔｅｎｔｏｆＫＨ－５５０，ｔｈｅｃｏｌｏｒｓｏｆｃｏｍｐｏｓｉｔｅｓｂｅｃｏｍｅｂｒｉｇｈｔｗｈｉｔｅｆｒｏｍｙｅｌｌｏｗ，ａｔｔｈｅｓａｍｅｔｉｍｅ，ｍｅｌｔｌｆｏｗｒａｔｅ（ＭＦＲ）
ｗｉｔｈｄｉｆｅｒｅｎｔｃｏｕｐｌｉｎｇａｇｅｎｔｓ，ｗｈｅｎｔｈｅｃｏｎｔｅｎｔｏｆＫＨ－５５０ｉｓ１．５％，ｔｈｅｍｅｃｈａｎｉｃａｌｐｒｏｐｅｔｉｒｅｓｏｆｃｏｍｐｏｓｉｔｅｉｓｈｅｔｂｅｓｔ．Ｗｉｔｈｔｈｅ

固相剪切碾磨制备PA6／蒙脱土纳米复合材料

维普资讯
王锋，：等固相剪切碾磨制备Ｐ６蒙脱土纳米复合材料Ａ／
３３
表１Ｐ６ＭＴ纳米复合材料的拉伸性能Ａ／Ｍ
试样ＭＴ质量拉伸弹性Ｍ分数／模量／Ｐ％Ｍａ
Ｐ１Ｏ２６７９
拉伸强度／ＰＭａ
６６３．
断裂伸长率／％
９０
Ｐ２
ＭＭＴ的Ｐ６ＭＭＡ／Ｔ纳米复合材料的拉伸弹性模量从２９ａ高到３９ａ拉伸强度从６．Ｐ６７ＭＰ提２９ＭＰ，３６Ｍａ提高到７．７８ＭＰ：ａ起始分解温度和最大失重温度均高于纯Ｐ６Ｐ６ＭＭＴ纳米复合材料中Ｐ６的结晶温度和结晶速率提高。Ａ；Ａ／Ａ关键词尼龙６蒙脱土固相剪切碾磨纳米复合材料
差示扫描量热（Ｓ仪：Ｓ０ＤＣ）ＤＣ２４型，国德
Ｎｔｃ司；ｅｓｈ公ｚ
能聚合物／层状硅酸盐纳米复合材料的关键是层状
硅酸盐在基体中的分散及与基体的相互作用。为得到剥离型纳米复合材料，需对层状硅酸盐进行有机
化处理，因而导致工艺复杂，成本增加。磨盘形力化学反应器是四川大学高分子研究所根据力化学原理研制的专用设备。前期工作表明，利用该设备提供的强大剪切力场可在室温固相条件下有效剥离未经有机化处理的层状硅酸盐，并同时实现无机粒子表面力活化，从而制备聚合物／层状硅酸盐纳米复合材料］。该技术清洁、高效、工
得到Ｐ６ＭＴ复合粉体，Ａ／Ｍ然后将上述复合粉体与
Ｐ６按一定比例混合，Ａ在双螺杆挤出机中熔融挤出，切粒、干燥后利用精密注塑机注射成型标准试样。

pa6原位聚合

pa6原位聚合
PA6原位聚合就是将填充纳米粒子均匀分散到聚合单体中，在一定的条件下发生反应，就地参与尼龙6单体的聚合，从而得到更高性能高分子复合材料的方法。

己内酰胺单体在高温下水解得氨基己酸，然后在高温下聚合制得聚酰胺-6。

合成工艺如下：
1）己内酰胺水解成氨基酸（开环反应）
2）氨基酸自缩聚
3）氨基上氮向己内酰胺亲电进攻而开环，不断增长
PA6原位聚合的产品种类有多种。

目前，较多的有聚脂、尼龙6
（PPTA/PA6）的原位聚合复合材料，其拉伸强度比纯料尼龙6提升了64%，超始模量提高近一倍，拉伸伸长率大幅下降。

聚酰胺(polyamide，PA)通常成为尼龙(Nylon)，是主链中含有酰胺基团（-NHCO-）的杂链聚合物，可以分为脂肪族和芳香族两类，是开发最早、使用量最大的热塑性工程材料。

聚酰胺主链上含有许多重复的酰胺基,用作塑料时为称尼龙,用作合成纤维时称为锦纶。

根据二元胺和二元酸或氨基酸中含有碳原子数的不同,可制得多种不同的聚酰胺,目前聚酰胺品种多达几十种,其中以聚酰胺-6、聚酰胺-66和聚酰胺-610的应用最为广泛。

PA 6是脂肪族聚酰胺，具有质轻、强度大、抗磨损、耐弱酸弱碱及一些有机溶剂、容易成型加工等优良的性能，广泛应用在纤维、工程塑料和薄膜等领域，但是PA6的分子链段中含有极性强的酰胺基团，容易与水分子形成氢键，产品具有吸水性大、尺寸稳定性差、干态和低温时冲击强度低、耐强酸强碱性差等缺点。

碳纳米管／尼龙6复合材料的非等温结晶动力学研究

可以很好地描述碳纳米管／尼龙６复合材料的非等温结晶过程。随着降温速率的升高，结晶温度降低，结晶温度范围
变大，结晶所需要的时间缩短。
关键词：碳纳米管；尼龙６；非等温结晶动力学
中图分类号：Ｔ３３６Ｑ２．文献标识码：Ａ文章编号：１０５７（０２２— ０１００５— ７０２１）００７ — ４
Ａｂｔａｔｆｒａｉｒａｍｅｔｏｌ－ｌｄｃｒｏａｏｔｂｓ（ｓｒｃ：Ａｅｃｄｔｅｔｎｎｍｕｔｗａｌａｂｎｎｎ－ｅＭＷＮｓ，ｔｅｃａａｔｒａｉｎ０ｔｉｅｕＴ）ｈｈｒｃｅｉｔｆｚ０
ＫｉｔｃｆＮｏｉｏｈｅｍａｙｔｌｉａｉｎｆｒＭＷＣＮＴ／ＰＡ６Ｎａｏｏｐｏｉｅｎｅｉｓｏｎ－ｓｔｒｌＣｒｓａｌｚｔｏｏｎｃｍｓｔｓ
ＷＡＮＧＳａ－ｕ．ＺｈｏｙＨＡＯＨｕｎｍｉＳｉｎａ — ｎ．ＨＩａＪ（ｏｅｅｏｔｒｌｃｎｅ＆Ｃｅｃｌｎｉｅｒｇｉｊｎｅｓｙｏｅｈｏｇ，Ｔａｊ０２２ｈｎ）Ｃｌ பைடு நூலகம் ｆｅｉｉｃｌＭａａＳｅｈｍｉｇｅｉ，ＴａｉＵｉｒｔｆｃｎｌｙｉｉ３０２，ＣｉａａＥｎｎｎｎｖｉＴｏｎｎ
（ＭＷＮｓ：ＬＭＴ１２Ｔ）－ＷＮ－００，直径范围１～２ｍ，００ｎ
第４０卷第２期
２１０２年２月

硫酸钙晶须短玻纤协同增强尼龙6复合材料的力学性能

硫酸钙晶须短玻纤协同增强尼龙6复合材料的力学性能曾斌;李海鹏;刘书萌;付里才【摘要】A kind of composite was prepared utilizing calcium sulphate whisker&shore glass fiber as reinforced materials and nylon-6 as polymer matrix. Influences of additive amount of calcium sulphate whiskers on mechanical properties of composites were studied. The results indicatethat calcium sulphate whisker and short glass fiber have synergistic reinforcing effect on nylon-6. The tensile strength,bending strength and bending modulus increase by 8.7%,7.5% and 8% respectively. The reinforcing effect of calcium sulphate whisker with surface treatment isbet-ter than that of calcium sulphate whisker with surface un-treatment. The mechanical properties of composite made by side feed process are much better than that of made by main feed process.%以尼龙6为基体树脂，硫酸钙晶须和短玻纤为增强材料制备了硫酸钙晶须/短玻纤/尼龙6复合材料，研究了不同晶须含量对复合材料力学性能的影响。

PA6／蒙脱土纳米复合材料的力学性能研究

性能。性能提高的程度通常取决于填充量、料在填基体中的分散度和取向度、填料／体界面情况基等￣￣近年来，着纳米技术的发展，用纳米填ｌ４Ｊ随利
双螺杆挤出机：ＳＪ２ＴＳ－５型，晨光塑料机械研究
热变形温度按照Ｇ／４＿０试。ＢＴ１３—２４测６０
２结果与讨论２１纳米复合材料的ＸＤ分析．Ｒ
过季胺盐改性，纳米蒙脱土的加入都可以使Ｐ６的Ａ拉伸弹性模量和拉伸强度得到较大幅度的提高，并降低了材料的断裂伸长率。其中，未改性蒙脱土的
真空干燥２。将质量分数３的蒙脱土与Ｐ６４ｈ％Ａ
收稿日期：０１０６２１－８２
李丹，：Ａ６等Ｐ／蒙脱土纳米复合材料的力学性能研究
２ｌ
７－混合料在双螺杆挤出机中熔融挤出造粒后，注塑成［８的研究结果是一致的。这也说明两种季胺盐可以有效地对蒙脱土进行改性，使其转变为亲油性，从标准试样。
１．性能测试４
拉伸性能按Ｇ／００１９测试，ＢＴ１４－９２拉伸速度
为５ｍｍ／ｎ；ｍｉ
而可以与聚合物基体良好共混。２２纳米复合材料的力学性能．表１出纯Ｐ６列Ａ及其与蒙脱土形成的纳米复
合材料的力学性能。从表ｌ以看出，论是否经可不
型，日本日电气公司；立扫描电子显微镜（ＥＳＭ）：５０型，￥７日本日立电

聚酰胺简介3

聚酰胺简介（3）7．5．7 PA纳米复合材料纳米复合材料(NC)是指分散相尺度至少有一维小于l00nm的复合材料，由于纳米分散相大的比表面积和强的界面相互作用，NC表现出不同于一般宏观复合材料的力学、热学、电、磁和光学性能，成为新一代复合材料。

世界上第一次制备的聚合物基NC于1987年由日本丰田中央研究院的0kada公开报道，他采用插层聚合法制备了尼龙6／黏土NC，黏土是具有层状结构的硅酸盐，当它与聚合物以纳米尺度相复合时，由于纳米级相分散、强界面相互作用以及独特的结构和形态，使得聚合物／黏土NC具有常规聚合物／无机填料体系所不具备的一系列优异的性能，如高强度、高模量、高硬度，优异的阻隔、阻燃、表面光洁等性能，加之黏土含量低(一般<10％)，不会改变聚合物流动性和加工性。

因此，聚合物／黏土NC成为目前研究最多、最具工业化前景的新一代高性能聚合物基复合材料，在世界范围内得到了广泛的重视，国外发达国家和著名公司纷纷投入极大人力和物力开展聚合物基NC的研制开发，已取得明显进展，已有产品问世。

到目前为止，聚合物基纳米复合材料研究最多的仍是聚酰胺／蒙脱土纳米复合材料。

中科院化学所在国内率先开展了尼龙／黏土NC的研究制备，l994年报道了尼龙6／蒙脱土NC，并发明了"一步"法制备尼龙6／蒙脱土NC，目前正进行推广应用。

7．5．7．1黏土结构和改性聚合物／黏土NC中使用较多的是黏土，黏土为层状2：1型硅酸盐，如钠蒙脱土(S0-diummontmorillonite)、锂蒙脱土(hectorite)和海泡石(sepiolite)等。

蒙脱土(MMT)是研究最多的一种。

其基本结构单元是由一层铝氧八面体夹在两层硅氧四面体之间靠共用氧原子而形成的层状结构，层内原子以强的共价键结合为主，而层之间则以弱的范德华力或静电引力相互作用为主，每个结构单元厚约为lnm、长宽均为100nm的片层，层间有可交换的Na+、Ca2_、M92+等阳离子。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

纳米ＴｉＯ质量分数为３％，或碳纳米管质量分数为１％时，其复合材料有较好的力学性能．
关键词：原位聚合；尼龙．６；纳米ＳｉＯ２；纳米ＴｉＯ２；碳纳米管
中图分类号：ＴＢ３３２文章编号：１６７２．６１４６（２０１３）０４．００１２－０５
（湖南文理学院化学化工学院，湖南常德，４１５０００）
摘
要：利用原位聚合方法制备了尼龙．６／纳米ＳｉＯ２、尼龙６／纳米ＴｉＯ２及尼龙６／碳纳米管复合材料；对复合材
料的力学性能、软化温度进行测试，并对复合材料进行了ＩＲ分析；探讨了改性纳米粒子对复合材料力学性能
第２５卷第４期２０１３年１２月
湖南文理学院学报（自然科学版）
ＪｏｕｒｎａｌｏｆＨｕｎａｎＵｎｉｖｅｒｓｉｔｙｏｆＡｒｔｓａｎｄＳｃｉｅｎｃｅ（ＮａｔｕｒａｌＳｃｉｅｎｃｅＥｄｉｔｉｏｎ）
ＳｔｕｄｙｏｎｐｒｅｐａｒａｔｉｏｎａｎｄｐｒｏｐｅｒｔｉｅｓｏｆＮｙｌｏｎ一６／Ｎａｎｏｐａｒｔｉｃｌｅｓｃｏｍｐｏｓｉｔｅｓ
ＺＨＯＵＳｈｉ－ｂｉａｏ，ＸＩＡＯＡｎ－ｇｕｏ，ＹＡＮＧＪｉｎｇ，ＬＵＰｅｎｇ，ＣＨＥＮＹｕａｎ — ｄａｏ，ＨＵＡＮＧＸｉａｏ — ｂｉｎｇ
Ｖｂ１．２５ＮＯ．４
Ｄｅｃ．２Ｏ１３
ｄｏｉ：１０．３９６９￣．ｉｓｓｎ．１６７２ — ６１４６．２０１３．０４．００３
尼龙．６／纳米粒子复合材料制备及其性能研究
周诗彪，肖安国，杨静，鲁鹏，陈远道，黄小兵
的影响．结果表明：经钛酸酯偶联剂表面处理的纳米ＴｉＯ２、经硅烷偶联剂处理的纳米ＳｉＯ２及混酸处理的碳纳
米管都可以在一定程度上提高尼龙６基体的拉伸强度和冲击强度；当复合材料中纳米ＳｉＯ２质量分数为３％，或
ｂｙｔｉｔａｎａｔｅｃｏｕｐｌｉｎｇａｇｅｎｔ，ｎａｎｏ — ＳｉＯ２ｔｒｅａｔｍｅｎｔｅｄｂｙｓｉｌａｎｅａｎｄｃａｒｂｏｎｎａｎｏｔｕｂｅｓｔｒｅａｔｍｅｎｔｅｄｂｙｍｉｘｅｄａｃｉｄｃａｎ
（ＤｅｐａｒｔｍｅｎｔｏｆＣｈｅｍｉｓｔｒｙａｎｄＣｈｅｍｉｃａｌＥｎｇｉｎｅｅｒｉｎｇ，ＨｕｎａｎＵｎｉｖｅｒｓｉｔｙｏｆＡｔｒｓａｎｄＳｃｉｅｎｃｅ，Ｃｈａｎｇｄｅ４１５０００，
ｉｍｐｒｏｖｅｔｈｅｓｔｒｅｎｇｔｈｎｄａｔｏｕｇｈｎｅｓｓｏｆｔｈｅｎｙｌｏｎ６ｍａｔｒｉｘｔｏａｃｅｒｔａｉｎｅｘｔｅｎｔ．Ｔｈｅｍｏｄｉｉｅｆｄｎａｎｏｐａｒｔｉｃｌｅｓｂｙａｄｄｉｎｇｔｏａｃｅｔａｒｉｎｅｘｔｅｎｔ，Ｃｎａｉｍｐｒｏｖｅｔｈｅｎｙｌｏｎ６ｔｅｎｓｉｌｅｓｔｒｅｎｇｔｈａｎｄｉｍｐａｃｔｓｔｒｅｎｇｔｈ．Ｔｈｅｍａｔｅｒｉａｌｅｘｈｉｂｉｔｅｄｏｐｔｉｍｕｍｔｈｅ
ＣｈｉｎＣｏｍｐｏｓｉｔｅｓｏｆｎｙｌｏｎ－６／ｎａｎｏＳｉＯ２，ｎｙｌｏｎ６／ｎａｎｏ — ＴｉＯ２ａｎｄｎｙｌｏｎ６／ｃａｒｂｏｎｎａｎｏｔｕｂｅｗｅｒｅｐｒｅｐａｒｅｄｂｙｓｉｔｕｐｏｌｙｍｅｒｉｚａｔｉｏｎｍｅｔｈｏｄ．ＭｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓａｎｄｔｈｅｓｏｆｔｅｎｉｎｇｔｅｍｐｅｒａｔｕｒｅｏｆｃｏｍｐｏｓｉｔｅｍａｔｅｒｉａｌｓｗｅｒｅｄｅｔｅｒｍｉｎｅｄａｎｄｔｈｅｃｏｍｐｏｓｉｔｅｓｗｅｒｅｃｈａｒａｃｔｅｒｉｚｅｄｂｙＩＲ．Ｔｈｅｒｅｓｕｌｔｓｓｈｏｗｅｄｔｈａｔｎａｎｏ－ＴｉＯ２，ｓｕｒｆａｃｅｔｒｅａｔｍｅｎｔｅｄ
