中职电工实训考试题及答案
中职电工实训考试题及答案
总则：
中职电工实训考试题及答案
一、选择题
1. 电流的单位是（ ）。
A. 伏特 B. 安培 C. 瓦特 D. 欧姆
答案：B. 安培
2. 电阻的单位是（ ）。
A. 欧姆 B. 伏特 C. 安培 D. 瓦特
答案：A. 欧姆
3. 下列哪个是导线的颜色标识中代表地线的颜色？
A. 红色 B. 黄色 C. 绿色 D. 白色
答案：C. 绿色
4. 直流电的电流方向是（ ）。
A. 固定不变 B. 时钟方向 C. 可逆变化 D. 无规则变化
答案：A. 固定不变
5. 交流电的电流方向是（ ）。 A. 固定不变 B. 时钟方向 C. 可逆变化 D. 无规则变化
答案：C. 可逆变化
二、填空题
1. 电压的符号是（ ）。
答案：U
2. 高压电的危害主要表现为（ ）。
答案：电击、电伤、电火灾等
3. 电器设备故障时，首先应（ ）。
答案：切断电源
4. 电流的方向是（ ）。
答案：从高压向低压
5. 短路会导致（ ）。
答案：电器设备损坏、火灾等
三、简答题
1. 请简述电流和电压的关系。
答案：电流和电压是电学中的两个重要概念。电流是指单位时间内通过导体的电荷数量，单位为安培；而电压则是单位电荷所具有的能量，单位为伏特。二者存在着密切的关系，根据欧姆定律可以知道，电流与电压成正比。当电压增大时，电流也会增大；反之，当电压减小时，电流也会减小。因此，电流和电压在电路中相互影响，共同决定了电器设备的工作状态。
2. 请描述电流的流动方式。
答案：电流的流动方式分为直流电和交流电两种。直流电是指电流始终保持一个固定的方向流动，例如电池的电流。而交流电则是电流在规律的时间改变中来回流动，例如家庭用电。在交流电中，电流的方向会随着时间的改变而反复变化，形成了周期性的交变。这种流动方式使得交流电可以经过变压器等设备进行传输，并且广泛应用于各个领域。
四、案例分析题
某电工在检修一家工厂的电器设备时，发现有一段电线出现了明显的发热现象。请回答以下问题：
1. 这种发热现象可能由什么原因引起？
答案：发热现象可能由电线本身的导线材料损坏、电线连接处松动或腐蚀、电线过载等原因引起。
2. 在检修过程中，应该采取哪些措施？
答案：首先，应切断电源，确保安全。然后，检查电线的连接处是否松动或腐蚀，如有问题应及时修复。同时，应检查电线是否超负荷运行，如是则需调整负载情况。如果以上方法无法解决问题，应及时更换电线。 3. 如何预防这种发热现象的发生？
答案：可以通过定期维护和检修电器设备，及时更换老化或损坏严重的电线，保证电线连接处的稳固和良好的导电性，避免电线超负荷运行等措施来预防这种发热现象的发生。
总结：
本文介绍了中职电工实训考试题及答案，涵盖了选择题、填空题、简答题和案例分析题四个部分。通过这些考题，可以对电工学员的电工基础知识和实际操作能力进行综合测试。同时，本文还为读者提供了正确答案，以便学习者进行自我检测和巩固知识。电工学员可以通过认真学习和掌握这些知识，提高自己的电工技能水平。

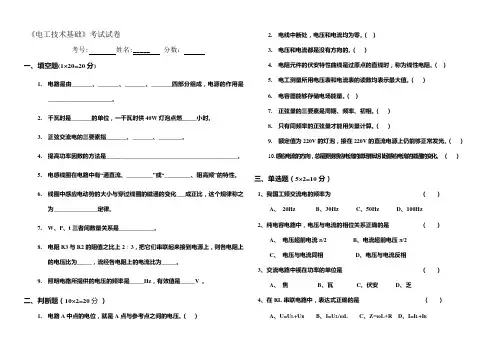

中职《电工技术基础》试题及答案
《电工技术基础》考试试卷考号: 姓名:_____ 分数：
一、 填空题(1×20=20分)
1. 电路是由_______、_______、_______、_______四部分组成，电源的作用是______________________。
2. 千瓦时是_______的单位，一千瓦时供40W灯泡点燃_____小时。
3. 正弦交流电的三要素指_______、_______、________。
4. 提高功率因数的方法是_____________________________________________。
5. 电感线圈在电路中有“通直流、_________”或“_________、阻高频”的特性。
6. 线圈中感应电动势的大小与穿过线圈的磁通的变化___成正比，这个规律称之为_______________定律。
7. W、P、t三者间数量关系是____________。
8. 电阻R3与R2的阻值之比上2﹕3，把它们串联起来接到电源上，则各电阻上的电压比为_____，流经各电阻上的电流比为_____。
9. 照明电路所提供的电压的频率是_____Hz，有效值是_____V 。
二、 判断题（10×2=20分）
1. 电路A中点的电位，就是A点与参考点之间的电压。（ ） 2. 电线中断处，电压和电流均为零。（ ）
3. 电压和电流都是没有方向的。（ ）
4. 电阻元件的伏安特性曲线是过原点的直线时，称为线性电阻。（ ）
5. 电工测量所用电压表和电流表的读数均表示最大值。（ ）
6. 电容器能够存储电场能量。（ ）
7. 正弦量的三要素是周期、频率、初相。（ ）
8. 只有同频率的正弦量才能用矢量计算。（ ）
9. 额定值为220V的灯泡，接在220V的直流电源上仍能够正常发光。（ ）
10. 感应电流的方向，总是要使感应电流的磁场推动引起感应电流的磁通的变化。 （ ）
中职《电工基础》直流电路练习与答案
学而不思则惘，思而不学则殆
中职《电工基础》直流电路练习与答案
§1—1 电流和电压
一、填空题
1．电流流通的路径称为电路，通常电路是由电源、导线、负载和开关组成。
2．习惯上规定正电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向相反。
3．金属导体中自由电子的定向移动方向与电流方向相反。
4．电流分直流和交流两大类，凡电流的大小和方向都随时间的变化而变化的电流称为交流电流，简称交流；凡大小和方向恒定不变的电流称为直流电流，简称直流。
5．若3 min通过导体横截面的电荷量是1.8 C，则导体中的电流是0.01A。
6．测量电流时，应将电流表串联接在电路中，使被测电流从电流表的正（+）接线柱流进，从负（-）接线柱流出；每个电流表都有一定的测量范围，称为电流表的量程。
7．电压是衡量电场力做功能力的物理量；电动势表示电源将正电荷从电源负极经电源内部移到正极的能力。
8．电路中某点与参考点的电压即为该点的电位，若电路中a、b两点的电位分别为Ua、Ub，则a、b两点间的电压Uab=Ua-Ub；U ba= Ub- Ua。
9．参考点的电位为0，高于参考点的电位取正值，低于参考点的电位取负值。
10．电动势的方向规定为在电源内部由负极指向正极。
11．测量电压时，应将电压表和被测电路并联，使电压表接线柱的正负和被测两点的电位一致。
12．如图1—1所示，电压表的a应接电阻的C端，b应接电阻的d端。电流表的a应接电阻的c端。
R11kΩR21kΩVAab+_cdab-+cdII 学而不思则惘，思而不学则殆
二、判断题
1．导体中的电流由电子流形成，故电子流动的方向就是电流的方向。 (×)
2．电源电动势的大小由电源本身性质所决定，与外电路无关。 (√)
3．电压和电位都随参考点的变化而变化。 (×)
4．我们规定自负极通过电源内部指向正极的方向为电动势的方向。 (√)
中职《电工基础》三相交流电路练习与答案
第六覃三相交流电路
§6-1三相交流电源
一、填空题
1. 三相交流电源是三个大小相等、频率相同而扫位互差12CT的单相交流电源按一定方式的组
合。
2. 由三根相线和一根中性线所组成的供电线路,称为三相四线制电网。三相电动势到达最大值 的先后次序称为相序。
3. 三相四线制供电系统可输出两种电压供用户选择，即线电压和担电压。这两种电压的数 值 矢系是lUr•任相位矢系是Lg超前1\30。。
4. 如果对称三相交流电源的U相电动势eu=Et sin (314t»才)V,那么其余两相电动势分别为ev=
Esin(314t—90° )Y, ew 二匕 sin (314t+150° V。
二、判断题
1. 一个三相四线制供电线路中，若相电压为220 V,则电路线电压为311 Vo(X)
2. 三相负载越接近对称，中线电流就越小。 (V )
3. 两根相线之间的电压叫相电压。(X)
4. 三相交流电源是由频率、有效值、相位都相同的三个单个交流电源按一定方式组合起来 的。(X )
三. 选择题
1. 某三相对称电源电压为380 V,则其线电压的最大值为(A )Vo
A・ 380^/2 380^/3 c. 38(h/6 D.
2. 已知在对称三相电压中,V相电压为Uv=22(h/2 sin(314t+n)Vr则U相和W相电压为(B)V。
A. U 产 220 边 sin (314t 可)u 产 22 朋 sin (314t—f)
B. Uu-22(h/2 sin UF220 花 sin (314t - *)
0
C. uu=22 (h/2 sin (314t+弓) UW=220A/2 sin (314t-Ay-)
3.三相交流电相序U-V-W-LI (
A.正序B.负序C.零序 A )o
4 •在如图6-1所示三相四线制电源中，用电压表测量电源线的电压以确定零线，测量结果U沪
380 V, %=220 VJIJ(B )。
电工技师实操试题及答案
电工技师实操试题及答案
一、实操试题
1. 电路接线实操
请根据以下电路图进行接线实操，并回答相关问题：
（电路图省略）
实操问题：
a) 请写出接线图中电源电压的符号及数值。
b) 根据接线图，计算电阻R2的阻值。
c) 在接线图给出的条件下，计算电路中的电流大小。
2. 电动机维修实操
请根据以下电动机实物图进行维修实操，并回答相关问题：
（电动机实物图省略）
实操问题：
a) 请写出电动机的工作原理。
b) 当电动机无法启动时，可能的故障原因有哪些？请列举并简要解释。
c) 如何使用万用表检测电动机的绕组是否断路？
二、实操答案 1. 电路接线实操答案
（电路图省略）
答案：
a) 电源电压的符号为E，数值根据具体电路情况可以是任意实数。
b) 根据接线图可知，电阻R2与电阻R3并联，故R2的阻值等于R3的阻值。
c) 根据电路中的电源电压和电阻R2的阻值，可以使用欧姆定律计算电路中的电流大小。
2. 电动机维修实操答案
（电动机实物图省略）
答案：
a) 电动机是利用电能转换为机械能的装置。当电流通过电动机的绕组时，产生的磁场与电动机中的磁场相互作用，产生力矩驱动电动机转动。
b) 电动机无法启动的可能故障原因包括：电源故障、电动机本身故障、控制回路故障等。电源故障可能是由于供电线路断开或电源电压过低；电动机本身故障可能是由于绕组断路、转子卡死等；控制回路故障可能是由于接触器、保护装置等故障导致。 c) 使用万用表检测电动机绕组是否断路的方法是：分别将万用表的两个探头与电动机绕组两端相连，选择欧姆档测量电阻，若得到接近于无穷大的电阻值，则说明绕组断路。
本文为电工技师实操试题及答案，通过实操题目的设计和对应的答案解析，提供了电工技师在接线实操和电动机维修实操中的指导和培训。通过实操，能够加深对电路接线和电动机工作原理的理解，提升电工技师的实操能力和故障排除能力。实操问题的设计涵盖了常见的电路接线和电动机故障，并通过详细解答的方式帮助读者理解和掌握相关知识。只有掌握实操技巧和理论知识的结合，电工技师才能在实际工作中更加熟练和高效地进行电路接线和电动机维修。
电工实操试题
电工实操考试试题
总分100分 姓名： 得分：
一、380V水泵使用交流接触器带综合保护器作的控制接线。
考核内容：
1. 选择电器元件并绘制电气原理图。
2. 水泵启动前检查，测水泵绝缘电阻。
3. 启动水泵，测空载电流。
4. 正确使用万能表、摇表及钳形表等电工工具及仪表。
5. 安全文明生产。
考核时间：120分钟 考核配分：100分
电工实操考核评分表
总分100分 姓名： 得分：
序号 项目 分值 考核内容及评分标准 评分标准 实际扣分 得分
1
准备工作 20分 电气原理图绘制 10分
2 工具、材料、仪表、元器件的检查准备 10分
3 主要关键材料、工具没缺一项扣1分 1分/件
4
元器件安装接线 50分 布局合理，美观大方 5分
5 主电路接线正确无误，否则扣分 2分/处
6 控制线路接线正确无误，否则扣分 2分/处
7 接线紧固，减少交叉，掉线扣分 2分/根
8 进行自检，否则扣分 5分
9 调试 5分 上电动作正常，否则扣分 10分
10 仪表使用 5分 正确使用万能表、摇表及钳形表等电工工具及仪表 5分
11
安全文明生产 20分 遵守安全操作规程，正确使用工器具，操作现场整洁，否则每发现1处扣1分，扣完为止 5分
12 安全用电，防火，无人身、设备事故。有人身事故时本题0分，有其他事故扣5分 10分
13 操作完成，材料、工具摆放整齐，否则扣分 5分
14 提前完成不加分，每超时1分钟扣1分 1分
15 超时10分钟 停止操作
16 合计 100分
电工实操考试试题
总分100分 姓名： 得分：
中职校电工实训课安全问题和对策
教学园地 牙风莉：中职校电工实训课安全问题和对策 ７ｌ
１０．３９６９／ｊ．ｉｓｓｎ．１６７１—４８９Ｘ．２０１１．０６．０７１
中职校电工实训课安全问题和对策
牙风莉
河池市职业教育中心学校广西河池５４７０００
摘要通过对电工实训过程中的安全问题的分析，找出安全问题所在，确保实训安全。
关键词电工实训；安全问题；实训安全
中图分类号：Ｇ７１２ 文献标识码：Ｂ 文章编号：１６７１—４８９Ｘ（２０１１）０６—００７１—０２
实训安全对确保师生人身安全和学校财产安全，保
证正常教学秩序，促进校园和谐有着重要的意义。
１安全问题的提出
电工实训由于其专业性质的特殊性，学生常常需要
处在交流２２０ ｖ／３８ｏ Ｖ的强电环境中，需要使用到各种电工
工具、仪器、仪表和电气元器件，需要连接各种电路。 而中职学校学生大多年龄在１５～１７岁之间，他们活泼好
动，心智发育还不成熟，对各种可能发生的安全事故缺
乏预见性，从而产生各种安全问题，导致不同程度的安
全事故发生，所以实训过程中的安全问题是不可轻视的 首要问题。 ２安全问题现状
２．１实训过程中的意外事故
实训过程中的意外事故，主要是由于学生在使用
电工工具时不够谨慎而发生的。诸如，学生在使用电烙
铁焊接电子元件时，常常因为操作不够谨慎而被烙铁头
烫伤；在导线连接工艺实训中，一些学生在削剖多股导 线时，由于粗心或手势不正确而被电工刀割破（伤）手
指；或在绞接导线时，被锋利的线芯划伤手指或手臂；
此外，模拟室内线路安装实训中，有的学生在登高作业
时，自身平衡掌握不好而从高处摔落下来造成人身伤
害。实训过程中的这些安全意外事故，只要学生在实训 过程中加以小心，一般都能避免。
２．２实训过程中的安全隐患
１）学生缺乏安全意识，忽视实训过程中的操作规
范。中职学生大多数年龄偏小，他们的安全意识也很淡 薄，所谓“无知者无畏”，他们常常忽视教师所反复强
调的安全注意事项和规范性操作，从而埋下各种安全隐 患，导致安全事故的发生。诸如，在进行线路的连接
《电工技术基础与技能》(电类专业通用)
高
等
教
育
出
版
社
2010
年
秋
季
隆
重
推
出
中
等
职
业
教
育
课
程
改
革
国
家
规
划
新
教
材
及
配
套
教
学
用
书
《电工技术基础与技能》（电类专业通用）
中等职业教育课程改革国家规划新教材
◆ 突出知识的应用
降低理论难度，强调知识在生产生活中的应用性和实践性，适度引入新知识、
新方法、新工艺和新技术，满足实际工作岗位的需要
◆ 加强技能训练，体现职业特点
设计了与生产生活、工程技术有关的应用性实验和实训项目，将实验与技能模
块与理论内容有机整合，体现“做中学、做中教”，也适应项目式、任务式等
教学方式改革的需要
◆ 以学生发展为本，好学易用
教材内容除正文之外设有“你知道吗？”、“想一想”等栏目，以启发思维，
开阔视野，有利于学生掌握知识和提高创新精神、实践能力
◆ 加大弹性，增加教材的灵活性
教材内容分为必学、选学、阅读与应用和实验与技能四类，增加教材的灵活
性，以适应不同地区、不同学制、不同专业的教学要求 依据教育部2009年颁布的《中等职业学校电工技术基础与技能教学大纲》, 参照有关的国家职业技能标准和
行业职业技能鉴定规范,由《教学大纲》制定专家执笔，并吸收电工电子行业企业生产一线的工程技术人员共同参
与编写。
主编：周绍敏
学时数：64～90学时
书号：978-7-04-026939-0
《电工技术基础与技能教学参考》（附光盘）
《电工技术基础与技能学习辅导与练习》（附光盘）
《电工技术基础与技能实训指导》（附光盘）配套丰富
教学资源教材样例
电工电子专业试题库（光盘）
网络课程
电子教案
演示文稿
教学动画素材库
工作现场实录
电工电子元器件素材库
测试题与对口升学试题
习题解答
互动答疑
高
等
教
育
出
版
社
2010
年
秋
季
隆重
推出中等职
业
教
育
课程
改
革
国
家
规
划新
教
材
及
配
套
教
学
用
书
《电工技术基础与技能》（电子信息类）
中等职业教育课程改革国家规划新教材
◆ 以应用为主线，理论内容联系实际应用，体现新技术、新工艺，满足
实际工作岗位需要
例如：增加常用电池的外形与特点、新型电光源、电阻传感器的外形及其
中职学校电工实训教学问题探索
龙源期刊网
中职学校电工实训教学问题探索
作者：陆赛荣
来源：《现代教育科学·中学教师》2012年第05期
一、如何准备开展实训教学前的工作
1. 首先进行实训前安全教育。电工作业属于特种作业的一种，因为电工的工作环境充满了高压电等强电，这种环境对于任何人都是危险的，何况中职生都是20岁不到的年轻人。学生们对于电工这个工种肯定充满了好奇，因此在实训教学中很可能由于不注意安全而造成不必要的麻烦。所以，要在开展实训教学前对学生进行安全教育。电是一把双刃剑，给人类带来了很多的利益，但是也会造成很大的危害，教师可以利用多媒体等方式对学生进行安全教育，也可以列举一些由于疏忽而造成的安全事故例子进行教育，让学生的心中有一个理念，那就是“安全第一，预防为主”，这样就提高了学生的安全意识，在另一个方面也提高了学生将来作为电工的职业素养。
2. 指导学生熟练相关设备和器材。如上点所说，电工的作业环境是十分危险的，包括所用到的设备器材等，所以不应该让学生直接进入实训教学，哪怕是有了安全意识。毕竟有些时候安全事故也可能因为设备器材的使用不当而发生。在有了安全意识之后，教师应该指导带领学生熟悉相关设备和器材，对于每一种类每一个设备表盘等都要讲解原理以及需要注意的事项，尤其是一些危险性很大的设备更要讲解清楚，讲解过程必须要流畅不停滞，讲解完毕之后先让学生口述操作过程和注意事项，然后挨个进行试验，并且做出自我检讨和批评，教师要对一些不良的动作习惯等予以纠正，这个环节的重要性是不容置疑的。此外，教师要注意让学生熟记电路图的连接，要完全按照正确的方式连接。
二、如何有效开展中职学校电工实训教学
1. 教师演示。实训教学不同于做实验，所有的都是真实的，这是必不可少的一步。教师在要求学生实训之前，先要检验一遍学生对注意事项和步骤的记忆程度，然后要进行一次慢动作的示范，让学生注意观察，并且在进行示范的时候要口头讲解步骤，让学生加深印象，对于一些较难的步骤可以适当加多次数。此外，教师演示的时候还可以加以相关的活动，不一定要和课程相关，重要的是要让学生在一种和谐充满乐趣的氛围中学会技能，这是重要的。
1市中职校教学进度(机电专业)(一年级升学班电工基础)
宿迁市中等职业学校升学型
《电工基础》课程教学进度安排
一、学段：一年级
二、教学内容
参照《江苏省对口单招考试大纲及教学人才培养方案》要求安排教学内容。
三、进度安排
第二学期
周次 进度安排 教学内容要点说明
1 第一章 电路的基本概念和基本定律
第一节电路
第二节 电流
第三节电阻
第四节部分电路欧姆定律
第五节电能和电功率 熟练掌握电动势、电流、电压的参考方向（正方向）和数值正负的意义及在电路计算时的应用。理解电阻的概念和电阻与温度的关系，熟练掌握电阻定律。理解电功和电功率的概念，掌握焦耳定律和电功、电功率的计算。
2 四 电功和电热的关系
第二章简单直流电路
第一节 电动势 闭合电路的欧姆定律
第二节电池组
第三节电阻的串联
第四节电阻的并联 理解电路的基本物理量（电动势、电流、电位、电压）的概念及其单位。
3 第五节电阻的混联
第六节万用表的基本原理
第七节电阻的测量
第八节 电路中各点电位的计算 熟练掌握电阻串、并联的特点和作用，掌握简单混联电路的分析和计算。掌握电路中各点电位及两点间电压的分析和计算，并掌握其测量方法。
4 第三章复杂直流电路
第一节基尔霍夫定律
第二节支路电流法
第三节叠加定理 掌握基尔霍夫第一、第二定律及复杂电路的一般解法、叠加原理。
5 第四节戴维宁定理 掌握戴维南定理应用
6 第五节两种电源模型的等效变换 掌握电源等效变换方法应用
7 第四章电容
第一节电容器和电容
第二节电容器的连接
第三节 电容器的充电和放电
第四节 电容器中的电场能量 掌握平行板电容器、电容的计算。掌握电容器串、并联的性质及其等额电容的计算。
8 第五章磁场和磁路
第一节电流的磁效应 理解磁场主要物理量（磁感应强度、磁通、磁场强度和磁导率）的第二节磁场的主要物理量
第三节磁场对通电导线的作用力
第四节铁磁性物质的磁化 物理意义、单位和它们之间的相互关系。掌握通电导体在磁场中受磁力作用的知识，熟练掌握左右手定则。
全国中等职业学校教师说课大赛一等奖电工技能与实训《逻辑门电路—与门》教学设计+说课稿
课时授课计划（首页）
班级
教师
授课时间
课程名称 与逻辑门电路 课时 1课时 授课地点
本课程任务 任务名称 与逻辑门电路的学习
任务分解 1、知识准备：数字信号概念
2、教师引导：与门逻辑概念及表达方法
3、任务实施：利用ProtUeS软件进行电路仿真
4、成果汇报：本节课学习收获
教学目标 专业能力 1 .理解与门逻辑关系
2 .掌握与门电路逻辑功能及表达方法
方法能力 1 .提高学生的自我学习能力
2 .培养学生的理论联系实际能力
社会能力 1 .培养学生的团队合作能力
2 .锻炼学生的自我表达能力
重点 与门的逻辑关系及表达方法
难点 与门在实际电路中的应用
教学过程与方法 引入阶段3, 探究阶段
T 分析阶段15, 强化阶段10, 拓展阶段10,
教师：
视频引入 教师：
提示安全 教师：
讲解强调 教师：
引导、提示 教师：总结归纳
学生：思考回答 学生：分组协作探究规律完成总结 学生：深化理解填写学生工作页 学生：
上网查找连接电路实现仿真 学生：成果汇报
学情分析 掌握数字信号基本概念，具备电路仿真能力。但专业知识不扎实，理论联系实际能力不够，协作沟通，表达能力不强。
课后总结 创新之处：利用学习平台，师生交互更快捷，评分科学；启用仿真电路，让学生能够理论联系实际，知识更扎实；通过分组学习和成果汇报使学生提高了协作能力和表达能力。
有待改进之处：在分组教学中，出现学生个人能力锻炼不均衡的情况，目前的教学方法还不能全面提高每一位学生的综合能力，这一点为我今后的教学提出了新的思考和更高的要求。 课时授课计划
课前准备 实物资源 任务书、学生工作页、个性化电路板、直流稳压电源
信息化资源 ProtUeS仿真软件、网站资源、数字化教学平台
师生问好、清点人数
教学组织 教师活动 问好、环顾学生 活动目的：
使学生集中精力进
入学习状态
学生活动 起立问好、端正坐姿、班长汇报班级人
