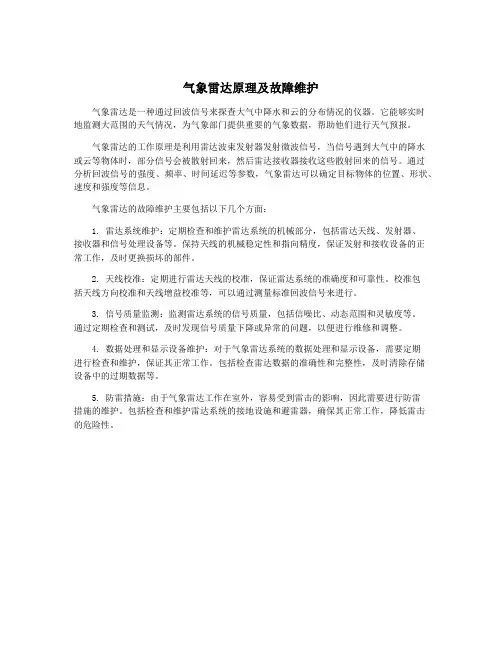

气象雷达原理及故障维护
气象雷达原理及故障维护
气象雷达是一种通过回波信号来探查大气中降水和云的分布情况的仪器。
它能够实时
地监测大范围的天气情况，为气象部门提供重要的气象数据，帮助他们进行天气预报。
气象雷达的工作原理是利用雷达波束发射器发射微波信号，当信号遇到大气中的降水
或云等物体时，部分信号会被散射回来，然后雷达接收器接收这些散射回来的信号。
通过
分析回波信号的强度、频率、时间延迟等参数，气象雷达可以确定目标物体的位置、形状、速度和强度等信息。
气象雷达的故障维护主要包括以下几个方面：
1. 雷达系统维护：定期检查和维护雷达系统的机械部分，包括雷达天线、发射器、
接收器和信号处理设备等。
保持天线的机械稳定性和指向精度，保证发射和接收设备的正
常工作，及时更换损坏的部件。
2. 天线校准：定期进行雷达天线的校准，保证雷达系统的准确度和可靠性。
校准包
括天线方向校准和天线增益校准等，可以通过测量标准回波信号来进行。
3. 信号质量监测：监测雷达系统的信号质量，包括信噪比、动态范围和灵敏度等。
通过定期检查和测试，及时发现信号质量下降或异常的问题，以便进行维修和调整。
4. 数据处理和显示设备维护：对于气象雷达系统的数据处理和显示设备，需要定期
进行检查和维护，保证其正常工作。
包括检查雷达数据的准确性和完整性，及时清除存储
设备中的过期数据等。
5. 防雷措施：由于气象雷达工作在室外，容易受到雷击的影响，因此需要进行防雷
措施的维护。
包括检查和维护雷达系统的接地设施和避雷器，确保其正常工作，降低雷击
的危险性。
气象雷达原理及故障维护
气象雷达原理及故障维护气象雷达是一种用来探测大气中降水和颗粒物的仪器，它可以通过发送和接收雷达波来获取目标物体的位置和速度等信息。
气象雷达不仅对气象预报和天气监测有着重要的作用，同时也为灾害预警和空中交通提供了重要的支持。
气象雷达的运行状态对于保障社会生活和生产的稳定具有重要意义。
本文就将介绍气象雷达的工作原理以及常见的故障维护方法。
一、气象雷达的工作原理气象雷达的工作原理主要是利用雷达波与目标物件的相互作用来实现探测和测距。
具体来说，气象雷达会产生一束高频雷达波，然后通过天线发送到大气中。
当这些雷达波碰到降水或者颗粒物时，部分的波会被散射回来，然后由天线接收并转换成信号。
通过分析接收到的信号，可以确定目标物体的位置、数量、速度等信息。
在大气雷达的干涉探测领域中，对大气风场的定量观测以及重要的降水要素的诊断都离不开气象雷达的工作原理。
气象雷达通过测量回波的强度和时延，可以得到不同粒子的径向分布、速度和大小，从而实现对降水的定量观测。
气象雷达的工作原理还可以帮助人们了解天气状况，从而为预警和预报工作提供准确的数据支持。
二、气象雷达的故障维护虽然气象雷达在天气预报和监测中具有重要作用，但是在长时间使用过程中也会出现一些故障，如信号衰减、天线损坏、设备老化等。
对气象雷达进行定期的维护和检查就显得尤为重要。
以下是常见的气象雷达故障及相应的维护方法：1. 信号衰减信号衰减是指雷达信号在传输过程中逐渐减弱的现象，这会导致探测精度下降。
信号衰减的原因可能是天线驻波比过高、接收机增益不足、传输线路不良等。
为了减少信号衰减，可以定期对天线、接收机和传输线路进行检查和维护，确保其正常工作和良好的状态。
2. 天线损坏天线是气象雷达的核心部件之一，如果天线出现了损坏会直接影响到雷达的正常工作。
天线损坏的表现可能是天线方向偏离、发射功率下降等。
在发现天线损坏时，需要及时更换或修复天线，以保障雷达的正常运行。
3. 设备老化设备老化是指由于长时间使用或者环境因素导致雷达设备出现老化现象，如部件磨损、连接松动等。

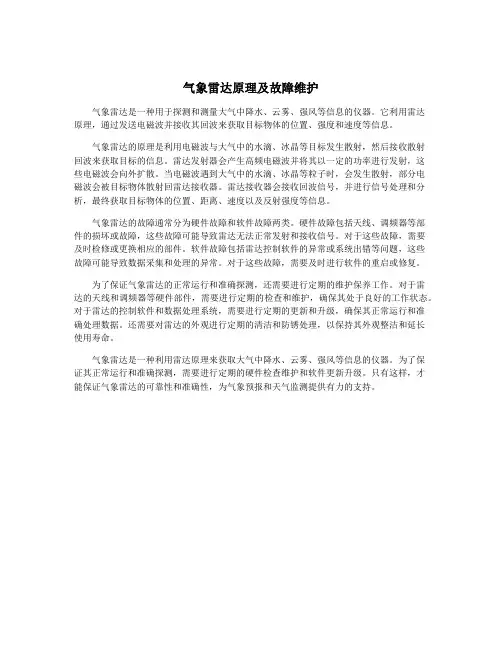

气象雷达原理及故障维护
气象雷达原理及故障维护气象雷达是一种用于探测和测量大气中降水、云雾、强风等信息的仪器。
它利用雷达原理，通过发送电磁波并接收其回波来获取目标物体的位置、强度和速度等信息。
气象雷达的原理是利用电磁波与大气中的水滴、冰晶等目标发生散射，然后接收散射回波来获取目标的信息。
雷达发射器会产生高频电磁波并将其以一定的功率进行发射，这些电磁波会向外扩散。
当电磁波遇到大气中的水滴、冰晶等粒子时，会发生散射，部分电磁波会被目标物体散射回雷达接收器。
雷达接收器会接收回波信号，并进行信号处理和分析，最终获取目标物体的位置、距离、速度以及反射强度等信息。
气象雷达的故障通常分为硬件故障和软件故障两类。
硬件故障包括天线、调频器等部件的损坏或故障，这些故障可能导致雷达无法正常发射和接收信号。
对于这些故障，需要及时检修或更换相应的部件。
软件故障包括雷达控制软件的异常或系统出错等问题，这些故障可能导致数据采集和处理的异常。
对于这些故障，需要及时进行软件的重启或修复。
为了保证气象雷达的正常运行和准确探测，还需要进行定期的维护保养工作。
对于雷达的天线和调频器等硬件部件，需要进行定期的检查和维护，确保其处于良好的工作状态。
对于雷达的控制软件和数据处理系统，需要进行定期的更新和升级，确保其正常运行和准确处理数据。
还需要对雷达的外观进行定期的清洁和防锈处理，以保持其外观整洁和延长使用寿命。
气象雷达是一种利用雷达原理来获取大气中降水、云雾、强风等信息的仪器。
为了保证其正常运行和准确探测，需要进行定期的硬件检查维护和软件更新升级。
只有这样，才能保证气象雷达的可靠性和准确性，为气象预报和天气监测提供有力的支持。

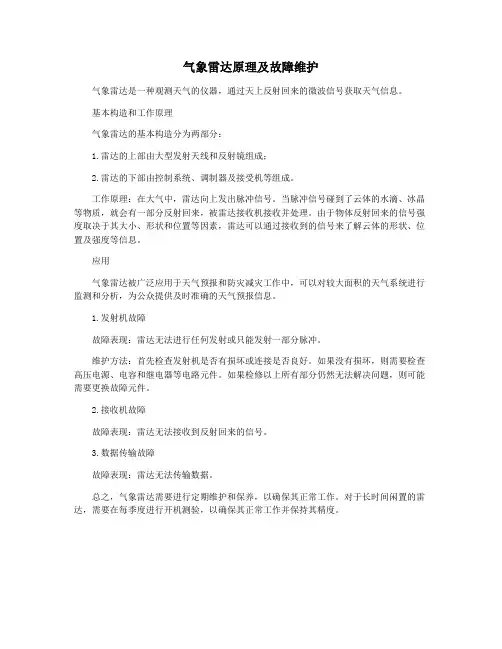

气象雷达原理及故障维护
气象雷达原理及故障维护
气象雷达是一种观测天气的仪器，通过天上反射回来的微波信号获取天气信息。
基本构造和工作原理
气象雷达的基本构造分为两部分：
1.雷达的上部由大型发射天线和反射镜组成；
2.雷达的下部由控制系统、调制器及接受机等组成。
工作原理：在大气中，雷达向上发出脉冲信号。
当脉冲信号碰到了云体的水滴、冰晶等物质，就会有一部分反射回来，被雷达接收机接收并处理。
由于物体反射回来的信号强度取决于其大小、形状和位置等因素，雷达可以通过接收到的信号来了解云体的形状、位置及强度等信息。
应用
气象雷达被广泛应用于天气预报和防灾减灾工作中，可以对较大面积的天气系统进行监测和分析，为公众提供及时准确的天气预报信息。
1.发射机故障
故障表现：雷达无法进行任何发射或只能发射一部分脉冲。
维护方法：首先检查发射机是否有损坏或连接是否良好。
如果没有损坏，则需要检查高压电源、电容和继电器等电路元件。
如果检修以上所有部分仍然无法解决问题，则可能需要更换故障元件。
2.接收机故障
故障表现：雷达无法接收到反射回来的信号。
3.数据传输故障
故障表现：雷达无法传输数据。
总之，气象雷达需要进行定期维护和保养，以确保其正常工作。
对于长时间闲置的雷达，需要在每季度进行开机测验，以确保其正常工作并保持其精度。
气象雷达原理及故障维护
气象雷达原理及故障维护气象雷达是一种用于探测大气中降水粒子的设备，通过反射和吸收微波信号来获取降水的信息。
它可以实时监测降水的位置、强度和移动路径，是气象预报和灾害预警的重要工具。
本文将介绍气象雷达的原理及其常见故障维护。
一、气象雷达原理气象雷达利用微波信号与降水粒子的相互作用来实现降水的探测。
当微波信号遇到降水粒子时，会发生反射、散射和吸收等现象，而这些现象会影响微波信号的强度和方向。
通过分析这些信号的变化，可以确定降水的位置、强度和类型。
气象雷达主要通过以下几个步骤来实现降水的探测：1. 发射微波信号：气象雷达会向大气中发射一束微波信号，这些信号会向四面八方传播。
2. 接收反射信号：当微波信号遇到降水粒子时，部分信号会被反射回来，而这些反射信号会被气象雷达接收。
3. 分析反射信号：气象雷达会对接收到的反射信号进行分析，包括信号的强度、方向和频率等。
通过这些信息，可以确定降水的位置、强度和类型。
4. 生成雷达图像：根据分析得到的信息，气象雷达会生成对应的雷达图像，用于显示降水的位置和强度。
气象雷达的原理虽然看似简单，但实际上涉及到大量的物理和信号处理知识。
在实际使用中还会面临一些故障和维护的挑战。
二、气象雷达常见故障气象雷达在长期使用中，可能会出现各种故障，常见的故障包括：1. 设备故障：包括天线故障、发射机故障、接收机故障等，这些故障会导致气象雷达无法正常发射和接收微波信号。
2. 信号干扰：由于大气条件的变化和外部干扰等原因，可能会导致气象雷达接收到错误的信号，从而影响降水的探测结果。
3. 数据传输故障：气象雷达需要将探测到的数据传输到气象预报中心，如果数据传输出现故障，会导致无法及时获取降水信息。
4. 功率不足：如果气象雷达的发射功率不足，可能会导致探测距离不足或者探测精度下降。
这些故障不仅会影响气象雷达的正常工作，也有可能导致气象预测和灾害预警的准确性。
及时发现和排除这些故障是非常重要的。
气象雷达原理及故障维护
气象雷达原理及故障维护随着科技的不断发展，气象预报技术也得到了极大的改进和提高。
而作为气象预报的重要工具之一，气象雷达在提升气象预报准确性和及时性方面起着重要的作用。
那么，什么是气象雷达？它又是如何工作的呢？在使用过程中可能会出现哪些故障，该如何进行维护呢？一、气象雷达原理气象雷达（Weather Radar）利用雷达技术来探测大气层的水汽、雨滴或雪花等，从而获取与降水有关的信息，如降水强度、降水范围、降水类型等，以用于天气预报和气象研究。
气象雷达一般由天线、辐射源、高频能源、接收机、信号处理器和显示器等几个部分组成。
它的探测原理是通过发射超高频电磁波，然后接收从降水粒子反射回来的电磁波信号，从而获取降水的相关信息。
在气象雷达的工作过程中，首先是辐射源发出一束狭窄的微波，在遇到有水汽、雨滴或雪花等的地方，微波就会被反射、散射或衍射，然后被接收机接收回来。
通过分析接收到的电磁波信号的强度和回波的时延，就可以计算出气象参数。
不同的气象参数可以通过颜色、亮度等方式在显示器上进行展示，让气象人员和公众可以直观地获取相关的气象信息。
二、气象雷达的故障维护尽管气象雷达是一种非常重要的气象观测工具，但在使用过程中，也难免会遇到一些故障问题。
接下来我们就来介绍一些常见的气象雷达故障及其维护方法。
1. 天线故障天线是气象雷达中非常重要的部件，它承担着辐射和接收电磁波信号的重要任务。
如果天线出现故障，就会导致雷达无法正常工作，影响气象信息的获取。
天线故障可能是由于天线本身的老化、损坏或者与其他部件的连接出现问题所导致的。
维护方法：在出现天线故障时，需要及时检查天线的连接是否松动、螺丝是否松动、天线表面是否有损伤等，如果是因为连接问题而导致的故障，只需要重新紧固连接即可。
如果是天线的损坏比较严重，就需要更换新的天线部件。
2. 信号处理器故障信号处理器是气象雷达中用于处理接收到的电磁波信号的关键部件。
如果信号处理器出现故障，就会导致雷达无法正常处理信号，从而无法获取准确的气象参数信息。
气象雷达原理及故障维护
气象雷达原理及故障维护气象雷达是一种利用无线电波对大气中的降水或散射体进行探测和测量的仪器。
它主要由发射和接收部分组成，通过发射一束射频脉冲电磁波到大气中，然后接收由降水或散射体反射回来的电磁波，通过处理这些反射回来的波，可以确定降水的强度、类型、分布等信息。
气象雷达的工作原理是基于雷达技术。
雷达是利用电磁波在空间传播时，与遇到的散射体或反射体发生相互作用而形成回波的原理来工作的。
当雷达发射器发出一束高频电磁波，它会向前传播并与降水或散射体相互作用，一部分电磁波被散射回雷达中的接收器，形成回波。
气象雷达的工作频率一般在3~10 GHz之间，这个频率的电磁波在大气中可以比较容易地传播，但又不会被大气中的气体分子所吸收。
当雷达发出射频脉冲电磁波后，它会以光速传播，当遇到散射体或反射体时，一部分电磁波会反射回来，这个回波的时间延迟可以用来计算散射体的距离。
除了计算距离，气象雷达还可以计算回波的强度，通过检测接收到的电磁波的能量可以得到回波的强度信息。
这个强度信息可以反映出降水或散射体的强烈程度。
气象雷达还可以通过比较回波中的相位信息来确定降水或散射体的运动方向与速度。
气象雷达的故障维护主要包括硬件和软件两个方面。
在硬件方面，故障维护主要是对雷达的发射和接收部分进行检查和维修。
一般包括检查雷达的发射信号源、射频电源和射频线路、接收天线和接收信号处理部分。
如果发现故障，需要及时更换或维修相关设备。
在软件方面，故障维护主要是对雷达的信号处理部分进行检查和维修。
一般包括检查雷达的信号处理算法、数据传输与存储系统、图像显示和分析系统等。
如果发现故障，需要进行软件调试和修复。
定期对气象雷达进行日常维护也是非常重要的。
包括定期检查雷达的天线系统、射频系统和信号处理系统，保持其良好的工作状态。
还需要对雷达进行校准和检验，确保其测量的准确性和稳定性。
气象雷达是一种重要的天气观测设备，它可以通过探测和测量降水或散射体，提供有关降水强度、类型和分布等信息。
气象雷达原理及故障维护
气象雷达原理及故障维护气象雷达是一种利用雷达原理探测大气中降水的设备。
它通过发射高频脉冲电磁波，然后接收、处理回波信号，从而获取降水的信息。
以下是气象雷达的工作原理和故障维护相关内容。
气象雷达的工作原理主要包括发射、接收和信号处理三个过程。
雷达系统通过抛物面反射器将发射的脉冲电磁波汇聚在一个小范围内，然后由发射天线发射出去。
这些脉冲电磁波会遇到大气中的水滴或降水等物体，一部分电磁波会被散射返回到雷达系统。
接着，接收天线会接收到返回的电磁波，并将其转换为电信号。
信号处理系统对接收到的信号进行处理、分析，然后绘制出代表降水的雷达回波图。
气象雷达的故障维护包括日常巡视、定期维护和故障排除等内容。
进行日常巡视时需要检查雷达天线系统是否完好，零件是否损坏，线缆是否接触良好。
定期维护包括检查雷达天线的角度调整、系统的标定和校准等，以确保雷达系统的准确性和可靠性。
如发现故障，需进行故障排除，可以通过替换故障零件、重新校准系统等方式修复故障。
气象雷达也常见以下几种故障：一是雷达回波弱，可能是发射端或收发多工器的故障；二是雷达分辨率降低，可能是系统受到杂波干扰或信号处理组件故障；三是雷达全球定位系统（GPS）参考时间丢失，可能是GPS系统出现问题或连接不稳定；四是雷达天线调整问题，可能是受到外力冲击或天线结构松动导致的。
针对这些故障，可以根据具体情况进行相应的故障诊断和维护。
气象雷达利用雷达原理实现了对大气降水的探测，通过发射、接收和信号处理来获取降水信息。
在进行故障维护时，需要进行日常巡视、定期维护和故障排除等工作，以保证雷达系统的正常工作。
常见的雷达故障包括回波弱、分辨率降低、GPS参考时间丢失和天线调整问题等，需要根据具体情况进行诊断和维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析地基气象雷达的工作原理与维护措
施
摘要：地基气象雷达利用云雾、雨、雪、等降水粒子对电磁波的散射和吸收，能够探测降水的空间分布和铅直结构。
飞行员、签派员在飞机飞行前，需要借助
地基气象雷达对起飞、航路、目的地机场进行天气分析，为人类的飞行活动提供
重要的安全保障,是保证飞机飞行安全的重要电子设备之一。
气象是影响飞行安
全的一个至关重要的因素, 同时恶劣的气象又是飞机失事遇难的重要原因之一。
因此，为了保证雷达系统能够正常运行，提高其观测性能，相关工作人员有必要
了解雷达各系统的工作原理，掌握其维修技巧，防止故障发生。
笔者根据近几年
雷达的使用情况，总结了雷达使用过程中的日常维护措施，以供大家参考。
关键词：多普勒气象雷达；工作原理；维护措施
引言
目前，典型的现代气象雷达是采用多普勒技术的气象雷达。
多普勒气象雷达
是利用云雨等散射体中的粒子与雷达之间的相对运动所形成的多普勒效应而进行
气象探测的一种雷达。
这种雷达不但能探测出云雨的位置和强度分布情况，还能
探测出气象目标内部质点的垂直和水平运动。
由于暴风雨的形成、发展与消散均
与其内部质点运动有关，所以普通的气象雷达是无法提供这一重要气象数据。
气
象雷达在各种天气过程的快速监测中显示出了不可替代的作用，受到世界上大多
数国家和包括世界气象组织在内的相关国际组织的高度重视。
我国是气象灾害频
发的国家，气象灾害对经济建设和人民生活造成的损害和影响与日俱增，严重影
响了我国的可持续发展水平。
1.多普勒天气雷达工作原理及概述
天气雷达，是气象雷达的一种，是监测和预警强对流天气的主要工具，其工
作原理是通过发射一系列脉冲电磁波，利用云雾、雨、雪等降水粒子对电磁波的
散射和吸收，为探测降水的空间分布和铅直结构，并以此为警戒跟踪降水系统。
[1]天气雷达常用的波长大多在1-10cm范围。
因10cm波长的衰减小，用于探测
台风、暴雨及冰雹较好。
国内普遍使用的是国产713雷（5.6cm）、714雷达
（10cm）和711雷达（3.2cm），可探测雷达站周围几百公里范围内的天气系统。
新一代多普勒天气雷达在灾害性天气监测、预警方面，发挥着不可替代的作用。
我国已建成的新一代多普勒天气雷达主要分S、C两种波段，S波段雷达主要分布
在沿海地区及主要降雨流域，C波段雷达主要分布在内陆地区。
到"十一五计划"
末期，全国将建成158部多普勒天气雷达构成的天气雷达网。
天气雷达多为脉冲雷达，它以一定的重复频率发射出持续时间很短（0.25～
4微秒）的脉冲波,然后接收被降水粒子散射回来的回波脉冲。
降水对雷达发射波
的散射和吸收同雨滴谱、雨强、降水粒子的相态、冰晶粒子的形状和取向等特性
有关（见云和降水粒子的微波散射、云和降水粒子的微波吸收）。
因此，分析和
判定降水回波，可以确定降水的各种宏观特性和微物理特性。
在降水回波功率和
降水强度之间已建立有各种理论和经验的关系式，利用这些关系，可以根据回波
功率测定雷达探测范围内的降水强度分布和总降水量（见雷达测量降水）。
1.1C波段天气雷达（CINRAD/CC）
北京市气象局的C波段多普勒天气雷达可以对台风、暴雨等大范围强降水天
气的监测距离大于400并能获取150公里半径范围内的降水区降水及风场信息，
可对150公里半径范围内的降雨进行较准确估测。
与常规天气雷达相比，
CINRAD/CC雷达增加了风场信息，能有效地监测和预报阵风锋，下击暴流，热带
气旋，风切变等灾害性天气。
1.2 S波段雷达（CINRAD/SA）
北京新一代S波段多普勒天气雷达可以监视半径为400公里范围的地区内台风、暴雨、飑线、冰雹、龙卷等大范围强降水天气，对雹云、龙卷气旋等中小尺
度强天气现象的有效监测和识别距离可达230公里，可在距离雷达150公里处识
别雹云中尺度为2～3公里的核区，或判别尺度为10公里左右的龙卷气旋。
其先
进的技术手段将显著增强对暴雨、冰雹等灾害性天气的监测和预警能力，进一步
提高降水预报的时间、空间分辨率，实现降水预报的定点、定量、定时化，为工
农业生产和人民生活提供更好的气象预报服务。
3基地雷达维护措施
多普勒天气雷达的工作周期比较长，所以，对雷达的维护工作主要分为日维护、周维护、月维护、年维护和不定期保养，以便能够及时发现问题、排除问题，使设备恢复正常的运行状态。
在维护的过程中，要逐项检查和记录工作仪器、元
件的相关情况，以便日常维护和日后的经验总结。
3.1 天线座体维护
对于天线座，可半年检查一次天线座的水平，超出误差范
围的要及时调平。
同时，要做好天线座的清洁工作，按照规定的要求，三个月做
一次清洁，注意天线座底各部位端盖和密封垫是否完好。
在清洁其表面时，要使
用清水，内部要使用吸尘器清理，禁止使用含水成分的液体清洗内部元件。
要定
期检查天线座的状态，把2个方位门盖板和其他检测点盖板摘除，检查内部各插
头接触处是否有松动或脏污，导波旋转关节是否良好，及时清除元件上的灰尘，
并修补划痕，检查清理后将盖板复原。
另外，还要注意天线座的润滑情况，每3
个月和每12个月润滑一次天线座的中齿轮和仰俯减速箱输出轴承，减速箱和方
位油池6个月换一次油。
3.2 发射机系统维护
一般情况下，发射机不会出现故障，即便出现元件故障也
是比较容易解决的。
为了防止故障的发生，可进行防御性维护，3个月进行一次，主要清洁发射机柜进风口、出风口和聚焦线圈进风口滤尘网上的灰尘。
同时，要
定期检查控制板3AI上指示灯的功能，每年检查一次脉冲变压器油箱中的介电强度，每半年检查一次电表读数和测试点波形、参数等。
3.3 附属设施的检查和维护
为了保证雷达的整体性能，要注意其附属设施的检查和维
护工作的落实情况。
附属设施主要包括UPS、油机和配电箱。
在检查时，要注意
检查UPS输入输出电压等参数是否在正常范围内，定期测量UPS电池端的电压，
如果长期不停电，则需人为中断供电，使UPS带负载供电，进而延长其工作寿命。
定期检查配电柜各接线柱和空气开关的工作情况，查看输入输出电压是否正常；
定期检查柴油发电机水位、油位，检查电瓶电压，及时更换机油、空气和机油滤
清器。
另外，在天寒时节，要注意添加防冻液，以确保设备处于正常的待机状态。
结语
通过本文论述可知，为了更好地使用通过对多普勒天气雷达的日常维护检测
能够有效地避免设备出现故障，而对雷达故障维修可使设备延长寿命，减少排除
故障时间周期，在使用雷达工作过程中认真做好日常维护，定期检测，对保障设
备的正常运行有着良好的效果。
参考文献
[1]李明元，陈明林，左经纯，等.新一代多普勒天气雷达（CINRAD/CD）方
位伺服系统典型故障分析及处理[J].气象，2012（01）：123-
128.
[2]崔福涛，原久淞，孙永联，等.营口新一代多普勒天气雷达发射机故障处
理浅析[J].企业技术开发，2016（03）：81-82.
[3] 李进.移动724XD型X波段脉冲多普勒天气雷达维护与故障分析[J].机
电信息，2013（30）：62-63.。
