观察到的约束混凝土应力-应变关系
观察到的约束混凝土应力-应变关系
观察到的约束混凝土应力-应变关系By J. B. Mander, M. J. N. Priestley, and R. Park, Fellow, ASCE_______________________________________________________________________ 内容摘要：几乎全部的圆形的、方形的钢筋混凝土柱，或者矩形墙的横截面以及包含着各种样式的钢筋排列的，对其中心压载时，轴向压缩应变率高达0.0167/s .圆截面柱子包含纵筋和螺旋筋，方柱包含纵筋和方形或八角形的箍筋，矩形墙截面包含纵筋、矩形箍筋，无论其是否有补充交叉。
通过和以前的配置有横向钢筋的应力-应变模型的预测相比较，可以测量出约束混凝土纵向应力-应变行为的循环荷载和应变率。
当横向钢筋第一次断裂时所测量的纵向混凝土压应变与之前测量的同等横向钢筋具有的应变能一样，是由于储存在约束混凝土里的应变能。
________________________________________________________________________介绍在一份由曼德（1988）写的报告里，有一个理论上的应力-应变模型，无论是圆形或矩形截面，还是在静态或动态轴向压缩荷载下，单向或者循环应用，该模型以可以成熟的运用到约束混凝土上。
混凝土截面可以包含任何一般类型的约束，无论是螺旋箍筋还是圆形箍筋，或者有无补充交叉的矩形箍筋。
对于一个特定的横向钢筋配置，可以在x和y方向计算出横向钢筋的有效的约束应力f\x和f'ly,在考虑到横向钢筋和纵向钢筋间出现拱效应的情况下，约束有效性系数K规定了有效约束混凝土的核心区域。
依据三个控制参数，约束混凝土的应力-应变曲线的形式为：约束混凝土抗压强度f'cc,,使用一个可做表面极限强度的本构模型测的的轴向应力和约束应力；应变抗压强度Eec;混凝土的弹性模量Ec。
最终的混凝土抗压应变E,，其含义是当横向钢筋首先发生断裂时，横向钢筋的有效应变能遭到破坏，约束混凝土和纵向钢筋所能发挥的作用。
碳纤维复合材料(CFRP)约束矩形截面混凝土柱应力-应变关系研究
ｐ ｓｎ ｄａｄｔ ｎｃｍ ａｅ ｔ Ｌｉ ａｄＴ ｎ ２ ３ ’ｄｓ ｎｏ ｅｔ ｔ ｓ—ｒｉ ｏｅ ｆｒ Ｒ —ｏ ｎｄｃｎｒｔ ｉ ｒｃａｇｌ ｅ ｒ ｅｔ ｅ ｏ ｐ ｒ ｗ ｈ ａ ｎ ｅ ｇ（ ０ ）Ｓ ｅｉ —ｒ ｎｅ ｓ ｓｓａｎｍ ｄｌｏ Ｐ ｃｎ ｅ ｏｃｅ ｔ ｕａ ｅ ｎ ｈ ｄｉ ｎ ｇ ｉ ｄ ｒ ｅ ｔ Ｆ ｉ ｆ ｅｎ ｅ ｎ ｒ ｃｌｍ ｓＴ ｅｍ ｄｌ ｆ ａ ｎ ｅｇ（０ ３ ｒｖ ｅ ａｓ ｃ ｒ ｒ ｉ ｉ ｓａｄｉ ｔｕ ｌ ｂｅｆ ｅｉ ｕｐ ｓｓ ｏ ｎ ． ｏｅ ｏ ｉ ａｄＴｎ ２ ）ｐｏｉ ｓ ｔｆ ｔ ｙｐｅ ｃ ｏ ｓｒ ｉ ｌ ｏ ｄｓ ｐ ｒｏｅ． ｕ ｈ Ｌｎ ｄ ｓ ｉａ ｏ ｄ ｔｎ ｎ ｓｈ ｅａ ｒ ｎ ｇ
柱 的性 能 及 应 力一 应 变 关 系 ， 研 究 Ｃ Ｒ 是 Ｆ Ｐ约 束 钢 筋 混凝 土 柱抗 震及 承载 性 能的基 础 。与 Ｃ Ｒ Ｆ Ｐ约 束 圆形 截 面混凝 土柱 相 比 ，Ｃ Ｒ Ｆ Ｐ对 矩 形 截 面 柱 的约
性 ， 够满 足设 计要求 。 能
关键词 ： 碳纤维 ； 约束 ； 混凝土矩形柱 ； 力一应变关 系 应
中 图分 类 号 ：Ｕ ２ Ｔ ５８ 文献标识码 ： Ａ 文章 编 号 ：０ ８—１３ （０ ６ ０ ０ ４ ０ １ ９ ３ ２ ）５— ０ ５— ５
Ｓ ｒ ｓ －ｔａ ｎ ｂ ｈ ｖ ｏ ｒ ｏ ｔ ｅ ｓ ｓ ｒ ｉ ｅ ａ ｉ ｕ ｆ ＣＦＲＰ－ ｏ ｆｎ ｄ ｃ ｎ ｒ ｔ ｎ ｒ ｃ ａ ｇ ｌ ｒ ｃ ｌ ｍ ｎ ． ． ｎ ｅ ｏ ｃ ｅ ｅｉ ｅ ｔ ｎ ｕ ａ ｏ ｕ ｃ ｉ ｓ
ＧＵ Ｈｕ ．Ｉ ＮＧ Ｔ ｏ ｉ ＪＡ ａ
（ ．ｈ ｎｈｉ ｉ ｔｎ ｎｖｒｔ，ｈ ｇａ ２ ２ ０ Ｃ ｉａ １ Ｓ ａｇａ Ｊａ ｏｇＵ ｉｅｓｙＳ ａ ｈｉ ０ ４ ， ｈ ； ｏ ｉ ｎ ｎ ２ ｈ ｎ ｋｎ ｏｙ ｃｎｃＵ ｖｒｉ ， ｏｇ ｏｇＣ ｎ ） ．Ｔ ｅＨｏｇｏｇＰｌｔ ｈｉ ｎ ｅ ｔ Ｈ ｎｋ ｎ ， ｈ ａ ｅ ｉ ｓｙ ｉ
混凝土受压应力-应变全曲线方程(描述)
混凝土受压应力－应变全曲线方程混凝土受压应力－应变全曲线方程混凝土的应力－应变关系是钢筋混凝土构件强度计算、超静定结构内力分析、结构延性计算和钢筋混凝土有限元分析的基础，几十年来，人们作了广泛的努力，研究混凝土受压应力－应变关系的非线性性质，探讨应力与应变之间合理的数学表达式，1942年，Whitney 通过混凝土圆柱体轴压试验，提出了混凝土受压完整的应力应变全曲线数学表达式，得出了混凝土脆性破坏主要是由于试验机刚度不足造成的重要结论，这一结论于1948年由Ramaley 和Mchenry 的试验研究再次证实，1962年，Barnard 在专门设计的具有较好刚性且能控制应变速度的试验机上，试验了一批棱柱体试件以及试件两靖被放大的圆柱体试件，试验再次证明，混凝土的突然破坏并非混凝土固有特性，而是试验条件的结果，即混凝土的脆性破坏可用刚性试验机予以防止，后来由很多学者（如M.Sagin ，P.T.Wang ，过镇海等）所进行的试验，都证明混凝土受压应力－应变曲线确实有下降段存在，那么混凝土受压应力与应变间的数学关系在下降段也必然存在，研究这一数学关系的工作一刻也没有停止。
钢筋混凝土结构是目前使用最为广泛的一种结构形式。
但是，对钢筋混凝土的力学性能还不能说已经有了全面的掌握。
近年来，随着有限元数值方法的发展和计算机技术的进步，人们已经可以利用钢筋混凝土有限元分析方法对混凝土结构作比较精确的分析了。
由于混凝土材料性质的复杂性，对混凝土结构进行有限元分析还存在不少困难，其中符合实际的混凝土应力应变全曲线的确定就是一个重要的方面。
1、混凝土单轴受压全曲线的几何特点经过对混凝土单轴受压变形的大量试验大家一致公认混凝土单轴受压变过程的应力应变全曲线的形状有一定的特征。
典型的曲线如图1所示，图中采用无量纲坐标。
sc c E E N f y x 0,,===σεε 式中，c f 为混凝土抗压强度；c ε为与c f 对应的峰值应变；0E 为混凝土的初始弹性模量；s E 为峰值应力处的割线模量。
混凝土的应力应变关系及其分析方法
混凝土的应力应变关系及其分析方法混凝土是一种广泛应用于建筑工程中的材料，其工程性能与强度密切相关。
了解混凝土在受力下的应变变化特征，可以有效地指导混凝土结构的设计和施工过程。
本文将就混凝土的应力应变关系及其分析方法进行探讨和介绍。
一、混凝土的应力应变关系混凝土在受力下的应变变化特征与其材料性质、构造和外部荷载等因素密切相关。
在混凝土受力过程中，其应力应变关系通常分为弹性阶段和塑性阶段两个阶段来进行研究。
1. 弹性阶段在混凝土受力时，施加在其表面的应力随之产生应变。
当荷载较小时，混凝土会在受力后立即回弹并恢复初始状态，这一阶段称为弹性阶段。
在弹性阶段，混凝土的应变与应力成正比，即应力-应变曲线为一条直线。
这种情况下，混凝土的弹性模量可以用来表征其弹性性能。
弹性模量取决于混凝土的配合比、孔隙率、龄期等因素，其值一般在30~40GPa之间。
2. 塑性阶段当混凝土受到更大的荷载时，超过了其弹性极限，就会进入塑性阶段。
在这个阶段中，混凝土会先出现一定程度的塑性变形，然后在荷载升高的情况下继续变形，最后极限荷载达到时发生破坏。
在塑性阶段中，混凝土的应力-应变曲线不再是一条直线，而呈现出拐点和曲线段落。
混凝土的应变变化主要表现为体积变化和剪切变形。
这时，我们需要使用一些塑性力学理论来分析混凝土在受力过程中的变形特征。
二、混凝土应力应变关系的分析方法了解混凝土在受力下的应力应变关系对于工程设计和施工至关重要。
下面我们将介绍一些目前常用的分析方法。
1. 材料试验法材料试验法是通过试验的方式确定混凝土的应力应变特性。
通过制作不同尺寸规格的混凝土试样，在规定的试验条件下进行荷载试验，并记录荷载与应变的关系。
在试验中，我们可以得到混凝土的应力-应变曲线。
通过分析应力-应变曲线，我们可以知道混凝土的弹性模量、弹性极限、屈服强度、极限强度等指标，从而为工程设计提供数据支持。
2. 数值模拟法数值模拟法基于有限元分析原理，将复杂的结构体系离散化成若干个单元，进而分析其应力应变特性。
混凝土应力应变关系曲线的特征
混凝土应力应变关系曲线的特征

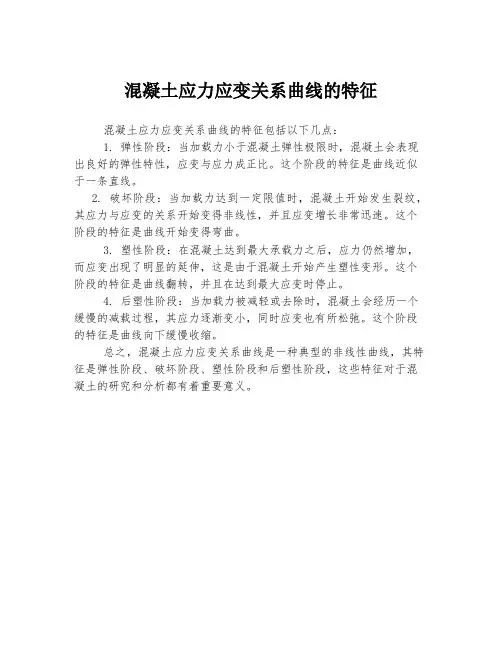

混凝土应力应变关系曲线的特征包括以下几点：
1. 弹性阶段：当加载力小于混凝土弹性极限时，混凝土会表现出良好的弹性特性，应变与应力成正比。
这个阶段的特征是曲线近似于一条直线。
2. 破坏阶段：当加载力达到一定限值时，混凝土开始发生裂纹，其应力与应变的关系开始变得非线性，并且应变增长非常迅速。
这个阶段的特征是曲线开始变得弯曲。
3. 塑性阶段：在混凝土达到最大承载力之后，应力仍然增加，而应变出现了明显的延伸，这是由于混凝土开始产生塑性变形。
这个阶段的特征是曲线翻转，并且在达到最大应变时停止。
4. 后塑性阶段：当加载力被减轻或去除时，混凝土会经历一个缓慢的减载过程，其应力逐渐变小，同时应变也有所松弛。
这个阶段的特征是曲线向下缓慢收缩。
总之，混凝土应力应变关系曲线是一种典型的非线性曲线，其特征是弹性阶段、破坏阶段、塑性阶段和后塑性阶段，这些特征对于混凝土的研究和分析都有着重要意义。
FRP约束混凝土的应力_应变关系
图 1 破坏后的 FRP 约束混凝土试件 Fig.1 FRP-confined specimens after failure
图 2 所示为本次实验的圆柱体素混凝土和 FRP 约束素混凝土试件的应力－应变关系曲线对比情 况，图中应变以受压为正，受拉为负。其中左边曲 线的横轴为环向应变(εh)，右边曲线的横轴为纵向 应变( ε c )。从中可见，FRP 约束混凝土圆柱体无论 承载力还是变形能力都较素混凝土圆柱体有较大 幅度的提高。从图 2 中还可以看出，随着 FRP 层数 的增多，FRP 对混凝土的约束增强，构件的承载力 和变形能力都有所提高。
收稿日期：2004-04-14；修改日期：2004-10-14 基金项目：福建省自然科学基金(E0410015)；福建省教育厅科研项目(JB04041)；福州大学科技发展基金(2002-XQ-19)资助 作者简介：*陶 忠(1973)，男，安徽人，副研究员，博士，主要从事组合结构研究(E-mail: taozhong@)；
(College of Civil Engineering and Architecture, Fuzhou University, Fuzhou 350002, China)
Abstract: An analytical model is introduced in this paper to predict the behavior of axially loaded circular concrete columns confined by fiber reinforced polymer (FRP) composites. This model is based on the confinement model introduced by Attard and Setunge (1996) for actively confined concrete, and a modified model developed for predicting the dilation behavior of concrete. The analytical model, which can predict stress-strain curves of both the increasing type and the decreasing type, is verified by experimental results reported by the authors and other researchers. A parametric study is presented to examine the effects of stiffness of FRP and the strength of concrete on stress-strain relations.
ABAQUS混凝土应力应变关系选择
准备工作
在使用ABAQUS软件进行分析前，首先需要建立合适的模型并设置相关的材料 参数。
1、模型建立：根据实际工程需求，利用ABAQUS建立混凝土试件或结构的三 维模型。在建模过程中，需注意边界条件、荷载条件以及约束的设置，以模拟实 际情况。
2、材料参数设置：根据实验数据或相关文献资料，设置混凝土的弹性模量、 泊松比、密度等基本物理参数。同时，还需定义混凝土的应力应变关系曲线，可 以通过在材料卡片中输入实验数据或引用已有的本构关系模型来实现。
研究方法
本次演示采用实验研究与数值模拟相结合的方法，首先设计不同应力水平的 静载实验和声发射实验，获取混凝土试件的应力应变数据和声发射数据。随后， 利用数值模拟方法对实验过程进行仿真，得到应力应变和声发射的数值结果。最 后，对实验和数值模拟数据进行对比分析，探讨混凝土材料声发射与应力应变参 量的耦合关系。
本次演示对混凝土材料声发射与应力应变参量的耦合关系进行了深入研究， 通过实验和数值模拟方法分析了声发射信号和应力应变参量之间的关系。研究结 果表明，混凝土材料的声发射信号与应力水平具有显著的相关性，而应力应变曲 线则呈现出明显的非线性特征。此外，声发射信号的特性与混凝土材料的损伤演 化密切相关。
基于这些成果，我们可以从混凝土材料设计、施工和监测等方面探讨其应用 前景。然而，尽管本次演示已经取得了一些研究成果，但仍存在一些不足之处， 例如实验样本的局限性、数值模拟的简化等。因此，未来的研究方向可以包括拓 展实验样本的范围、改进数值模拟方法以及深入研究声发射信号处理技术等方面。
随着计算机技术和仿真方法的不断发展，ABAQUS等工程仿真软件将在未来的 混凝土结构设计和分析中发挥越来越重要的作用。通过仿真软件的应用，可以大 大缩短设计周期，降低成本，提高结构的可靠性和安全性。因此，我们有理由相 信，ABAQUS等仿真软件将在未来的建筑、桥梁、隧道等土木工程领域中得到更广 泛的应用和发展。
混凝土的应力-应变关系分析
混凝土的应力-应变关系分析一、引言混凝土是一种广泛使用的建筑材料，用于各种类型的建筑和基础工程。
混凝土的应力-应变关系是混凝土工程设计和结构分析中非常重要的一个因素。
本文将详细分析混凝土的应力-应变关系，包括混凝土的力学性质、应力-应变曲线的形状和特点、影响应力-应变关系的因素以及实验方法。
二、混凝土的力学性质混凝土是一种复合材料，由水泥、骨料、砂和水等组成。
混凝土的力学性质受到其组成和制备方法的影响。
混凝土的力学性质包括弹性模量、抗拉强度、抗压强度、剪切强度等。
1. 弹性模量混凝土的弹性模量是指在弹性阶段，混凝土的应变与应力之比。
弹性模量是混凝土的刚度指标，通常用于计算混凝土结构的变形和挠度。
混凝土的弹性模量通常介于20-40 GPa之间，取决于混凝土的成分和强度等级。
2. 抗拉强度混凝土的抗拉强度通常比抗压强度低很多。
这是因为混凝土的骨料在混凝土中的分布不均匀，导致混凝土在拉伸过程中难以传递应力。
混凝土的抗拉强度通常介于2-10 MPa之间。
3. 抗压强度混凝土的抗压强度是指混凝土在压缩过程中的最大承载能力。
混凝土的抗压强度通常是设计混凝土结构时最关键的性质之一。
混凝土的抗压强度通常介于10-50 MPa之间。
4. 剪切强度混凝土的剪切强度通常比抗压强度低很多。
这是因为混凝土在剪切过程中容易出现裂缝，导致混凝土的强度降低。
混凝土的剪切强度通常介于0.2-0.5 MPa之间。
三、应力-应变曲线的形状和特点混凝土的应力-应变曲线通常具有非线性的形状。
在应力较小的情况下，混凝土的应变与应力呈线性关系。
然而，随着应力的增加，混凝土开始发生非线性变形。
在一定应力范围内，混凝土的应力-应变曲线呈现出一个明显的拐点，称为峰值点。
在峰值点之后，混凝土开始出现裂缝和破坏，应力开始降低。
在应变较大的情况下，混凝土的应力与应变之间呈现出一个平台，称为残余强度。
混凝土的应力-应变曲线的形状和特点受到许多因素的影响，包括混凝土的强度等级、骨料类型和分布、水胶比、养护条件等。
