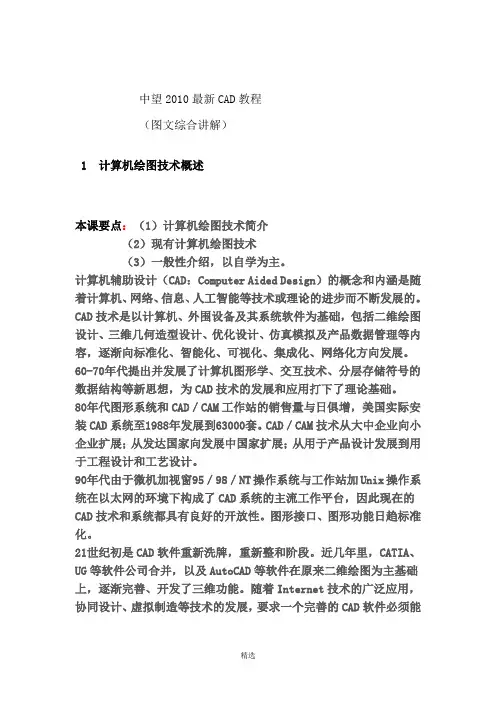

中望2010最新CAD教程（图文综合讲解）1 计算机绘图技术概述本课要点：（1）计算机绘图技术简介（2）现有计算机绘图技术（3）一般性介绍，以自学为主。
计算机辅助设计（CAD：Computer Aided Design）的概念和内涵是随着计算机、网络、信息、人工智能等技术或理论的进步而不断发展的。
CAD技术是以计算机、外围设备及其系统软件为基础，包括二维绘图设计、三维几何造型设计、优化设计、仿真模拟及产品数据管理等内容，逐渐向标准化、智能化、可视化、集成化、网络化方向发展。
60-70年代提出并发展了计算机图形学、交互技术、分层存储符号的数据结构等新思想，为CAD技术的发展和应用打下了理论基础。
80年代图形系统和CAD／CAM工作站的销售量与日俱增，美国实际安装CAD系统至1988年发展到63000套。
CAD／CAM技术从大中企业向小企业扩展；从发达国家向发展中国家扩展；从用于产品设计发展到用于工程设计和工艺设计。
90年代由于微机加视窗95／98／NT操作系统与工作站加Unix操作系统在以太网的环境下构成了CAD系统的主流工作平台，因此现在的CAD技术和系统都具有良好的开放性。
图形接口、图形功能日趋标准化。
21世纪初是CAD软件重新洗牌，重新整和阶段。
近几年里，CATIA、UG等软件公司合并，以及AutoCAD等软件在原来二维绘图为主基础上，逐渐完善、开发了三维功能。
随着Internet技术的广泛应用，协同设计、虚拟制造等技术的发展，要求一个完善的CAD软件必须能够满足现代设计人员的各种要求，如CAD与CAM的集成、无缝连接及较强的装配功能、渲染、仿真、检测功能。
在CAD系统中，综合应用文本、图形、图像、语音等多媒体技术和人工智能、专家系统等技术大大提高了自动化设计的程度，出现了智能CAD新学科。
智能CAD把工程数据库及其管理系统、知识库及其专家系统、拟人化用户接口管理系统集于一体，形成了完美的CAD系统结构。
三维CAD教程--【第5章 曲面造型】中望3D
第5章曲面造型第5章曲面造型实体建模有时并不能满足造型设计需求，特别是设计复杂的自由形状。
中望3D提供多种的曲面造型功能，主要分为曲面构建和曲面操作两部分，如图5-1和图5-2所示。
多个曲面封闭后可以转换为实体造型，同时实体造型在删除一些曲面自动转换为开放的曲面造型。
图5-1“曲面构建”功能图5-2“曲面操作”功能5.1曲面构建5.1.1直纹曲面单击工具栏【曲面】→【曲面构建】→【直纹曲面】功能图标，弹出“创建直纹曲面”对话框，如图5-3所示。
直纹曲面根据两条线路径建立曲面，横截面线上的对应点以直线方式连接。
图5-3“创建直纹曲面”对话框145【路径1，路径2】创建直纹曲面所需要的两条线，值得注意的是，直线选取时的位置、选取的线上的点在同方向和不同方向时产生的效果如图5-4所示。
【脊线】选择一条线作为脊线，创建的直纹曲面边界和脊线所在的平面垂直，并且直纹曲面范围不会超过路径和脊线范围，如图5-5所示。
图5-4直纹曲面“路径”选项的示例图5-5直纹曲面“脊线”选项的示例【保留曲线】勾选该选项的复选框后，将保留用于创建直纹曲面的线，否则将删除。
创建直纹曲面操作步骤：单击【直纹曲面】功能图标。
选择路径，按图5-6选择两条边作为直纹曲面的路径，注意点选的位置。
单击“确定”按钮，完成直纹曲面的创建。
直纹曲面示例如图5-6所示。
图5-6直纹曲面示例图5-7设置曲面自动缝合经验参考：创建的曲面是否和连接的曲面进行自动缝合，在菜单【编辑】→【参数设置】中进行设置，如图5-7所示，勾选“创建面时自动缝合面边界”选项，新创建的面会自动和相连的面缝合。
146第5章曲面造型5.1.2圆形双轨单击工具栏【曲面】→【曲面构建】→【圆形双轨】功能图标，弹出“创建圆形双轨”对话框，如图5-8所示。
该功能在两条路径线间创建圆形横截面的曲面，创建的方式有常量、变量、中心和中间4种，选择不同的方式设置稍有变化。
图5-8“创建圆形双轨”对话框【方式】创建圆形曲面的方法选择，有常量、变量、中心和中间4种，如图5-9所示。
