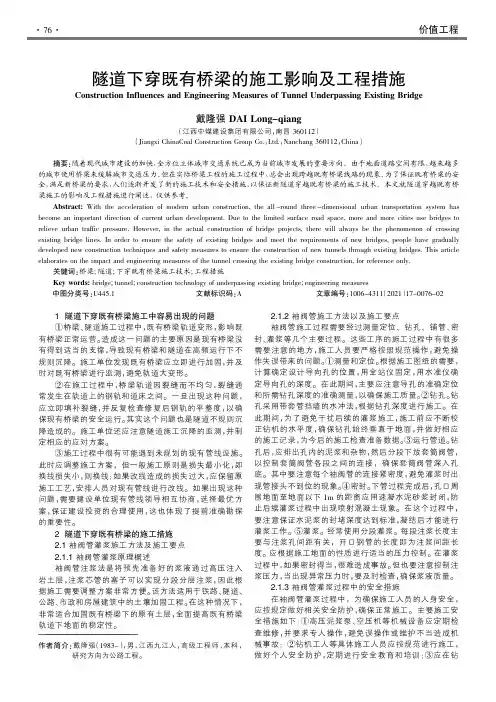

隧道下穿既有桥梁的施工影响及工程措施
出现人为失误现象。隧道穿越既有桥梁施工人员应认真遵 守隧道穿越既有桥梁的施工顺序，加强对隧道穿越既有桥 梁施工质量的控制和监控。此外，隧道穿越既有桥梁的施 工人员应更加注意人身安全。隧道穿越既有桥梁施工过程 中，人身安全事故发生的可能性很大，因为隧道穿越既有 桥梁施工人员必须面对软土地基结构、深基坑作业、高空 作业等危险作业环节。在这种情况下，隧道穿越既有桥梁 的施工人员必须不断增强人身安全保护意识，自觉遵守隧 道穿越既有桥梁工程的安全施工操作规程。穿越隧道下既 有桥梁的施工人员应避免站在易坍塌或坠落的施工机械 和设施下，以防止施工人员因坠物造成人身安全伤害。隧 道下穿既有桥梁施工单位在进入隧道下穿既有桥梁运营 过程前，必须在适当位置设置警示标志，提醒车辆避开隧 道下穿既有桥梁施工区域，同时严格控制隧道下穿既有桥 梁施工过程中的噪声。如碎石桩的重要实用功能主要是全 面清理孔隙水，进行挤土作业，从而有效保证压实后的路 桥地基土达到更为密实的土体结构分布状态。隧道施工人 员若能正确操作和应用碎石桩软基处理技术，将有助于明 显加快路基的固结和排水速度。首先，施工人员应测量确 定碎石桩所在的土壤区域的位置，并彻底清除孔内的地下 水和泥浆。此外，施工人员应控制砾石垫层的特定厚度，以 确保垫层布置在砾石桩基的顶部。
作者简介院戴隆强（1983-），男，江西九江人，高级工程师，本科， 研究方向为公路工程。
2.1.2 袖阀管施工方法以及施工要点 袖阀管施工过程需要经过测量定位、钻孔、铺管、密 封、灌浆等几个主要过程。这些工序的施工过程中有很多 需要注意的地方，施工人员要严格按照规范操作，避免操 作失误带来的问题。淤测量和定位。根据施工图纸的需要， 计算确定设计导向孔的位置，用全站仪固定，用水准仪确 定导向孔的深度。在此期间，主要应注意导孔的准确定位 和所需钻孔深度的准确测量，以确保施工质量。于钻孔。钻 孔采用带套管挡墙的水冲法，根据钻孔深度进行施工。在 此期间，为了避免干扰后续的灌浆施工，施工前应不断校 正钻机的水平度，确保钻孔始终垂直于地面，并做好相应 的施工记录，为今后的施工检查准备数据。盂运行管道。钻 孔后，应排出孔内的泥浆和杂物，然后分段下放套筒阀管， 以控制套筒阀管各段之间的连接，确保套筒阀管深入孔 底。其中要注意每个袖阀管的连接紧密度，避免灌浆时出 现管接头不到位的现象。榆密封。下管过程完成后，孔口周 围地面至地面以下 1m 的距离应用速凝水泥砂浆封闭，防 止后续灌浆过程中出现喷射混凝土现象。在这个过程中， 要注意保证水泥浆的封堵深度达到标准，凝结后才能进行 灌浆工作。虞灌浆。经常使用分段灌浆。每段注浆长度主 要与注浆孔间距有关，开口钢管的长度即为注浆间距长 度。应根据施工地面的性质进行适当的压力控制。在灌浆 过程中，如果密封得当，很难造成事故。但也要注意控制注 浆压力，当出现异常压力时，要及时检查，确保浆液质量。 2.1.3 袖阀管灌浆过程中的安全措施 在袖阀管灌浆过程中，为确保施工人员的人身安全， 应按规定做好相关安全防护，确保正常施工。主要施工安 全措施如下：淤高压泥浆泵、空压机等机械设备应定期检 查维修，并要求专人操作，避免误操作或维护不当造成机 械事故；于钻机工人等具体施工人员应按规范进行施工， 做好个人安全防护，定期进行安全教育和培训；盂应在钻

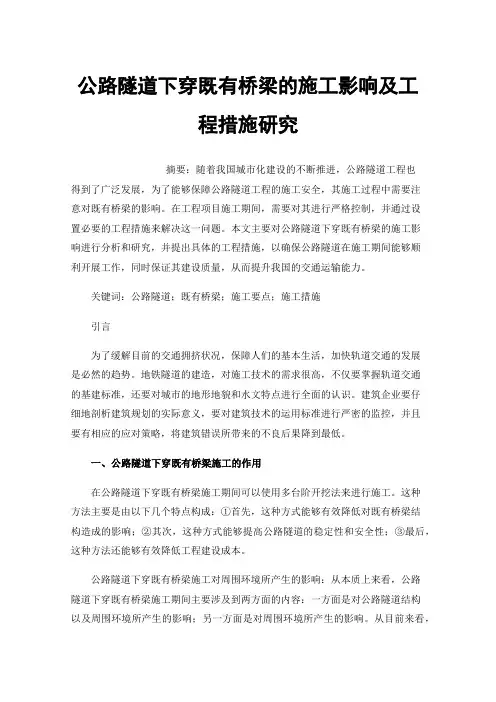

公路隧道下穿既有桥梁的施工影响及工程措施研究
公路隧道下穿既有桥梁的施工影响及工程措施研究摘要：随着我国城市化建设的不断推进，公路隧道工程也得到了广泛发展，为了能够保障公路隧道工程的施工安全，其施工过程中需要注意对既有桥梁的影响。
在工程项目施工期间，需要对其进行严格控制，并通过设置必要的工程措施来解决这一问题。
本文主要对公路隧道下穿既有桥梁的施工影响进行分析和研究，并提出具体的工程措施，以确保公路隧道在施工期间能够顺利开展工作，同时保证其建设质量，从而提升我国的交通运输能力。
关键词：公路隧道；既有桥梁；施工要点；施工措施引言为了缓解目前的交通拥挤状况，保障人们的基本生活，加快轨道交通的发展是必然的趋势。
地铁隧道的建造，对施工技术的需求很高，不仅要掌握轨道交通的基建标准，还要对城市的地形地貌和水文特点进行全面的认识。
建筑企业要仔细地剖析建筑规划的实际意义，要对建筑技术的运用标准进行严密的监控，并且要有相应的应对策略，将建筑错误所带来的不良后果降到最低。
一、公路隧道下穿既有桥梁施工的作用在公路隧道下穿既有桥梁施工期间可以使用多台阶开挖法来进行施工。
这种方法主要是由以下几个特点构成：①首先，这种方式能够有效降低对既有桥梁结构造成的影响；②其次，这种方式能够提高公路隧道的稳定性和安全性；③最后，这种方法还能够有效降低工程建设成本。
公路隧道下穿既有桥梁施工对周围环境所产生的影响：从本质上来看，公路隧道下穿既有桥梁施工期间主要涉及到两方面的内容：一方面是对公路隧道结构以及周围环境所产生的影响；另一方面是对周围环境所产生的影响。
从目前来看，在我国城市化建设过程中经常会遇到一些较为复杂情况。
例如：公路隧道下穿既有桥梁施工期间会使周围建筑物和地面出现沉降以及倾斜等情况。
为了能够确保周围环境不会受到不良影响，同时也是为了有效保障其建设质量以及稳定性要求，在进行公路隧道下穿既有桥梁施工期间应该采取必要措施进行控制。
二、公路隧道下穿既有桥梁的施工要点公路隧道下穿既有桥梁施工的过程中，需要结合当地的地质环境与施工条件，进而采取有效的措施来确保隧道施工质量。
道路下穿段对高铁桥梁结构的影响研究
道路下穿段对高铁桥梁结构的影响研究摘要：在社会经济快速发展的背景下，高铁成为了我国重点建设的工程项目。
为提高高铁工程建设水平，有必要充分把握高铁工程建设活动。
研究发现，在高铁工程建设中会出现下穿道路的情况。
如果不注重分析道路下穿段对高铁桥梁结构的影响，缺乏构建完善的高铁桥梁施工方案，就容易影响工程建设水平。
因此，要高度重视研究道路下穿段对高铁桥梁结构的影响，科学地优化工程建设方案。
本文对道路下穿段对高铁桥梁结构的影响进行了研究。
关键词：道路下穿段；高铁桥梁结构；影响研究引言本次以某高铁工程的某一段作为工程案例研究分析对象，工程桥长81km。
在该工程中，使用了钻孔灌注桩技术，建设桥墩，以提高工程的支撑能力，保证行驶的安全性。
工程设计的速度为350km/h，便于提高车辆通行速度，缓解交通运输压力。
1道路下穿段高铁工程项目建模和数值1.1外部荷载计算思路分析在研究道路下穿段对高铁桥梁结构的影响时，有必要明确外部荷载计算思路，提高计算水平，从而为工程建设提供可靠的支持。
在工程项目建设中，要关注承台顶面。
通常情况下，主要将承台顶面划分为上下2个部分内容。
随后，就可以计算与处理2部分内容，从而得到可靠的结论。
通常情况下，外部荷载计算主要分为2个阶段。
为提升外部荷载计算水平，应当充分把握这2个计算阶段的计算工作。
阶段一：计算桥梁基础变形。
变形时需要评估路基填筑施工活动，了解与路基填筑施工相关的信息数据。
阶段二：计算基础沉降。
将与高铁工程相关的沉降因素作为计算内容。
此外，要注重计算列车荷载、桥跨恒载、墩顶的最不利支座反力等。
高铁桥墩的重量以及在开展施工过程中风力、承台能承受的外力等均是影响高铁桥梁承载力的因素。
因此，还需要将这些作为外部荷载计算的关键点。
1.2公路钢架结构施工方案分析公路钢架结构对于高铁工程建设具有一定的影响。
通过构建科学的公路钢架结构施工方案，有助于保证公路钢架结构施工活动顺利推进，提升公路钢架结构性能。
地铁隧道下穿铁路桥梁施工技术的探析
地铁隧道下穿铁路桥梁施工技术的探析摘要：随着社会经济的发展，我国的铁路发展非常迅速，路网规划日渐完善，路网密度不断增加。
路网的纵横交错，使得后施工的铁路有时候不可避免地要从既有公路或地铁的桥孔下面通过。
尽管隧道施工近年来取得了很大的进步，但不管采用哪一种施工方法，在隧道的掘进过程中难免会引起周围土体的变形和移动，从而影响到邻近桥基和桥梁结构的稳定及安全。
隧道下穿铁路桥梁结构的安全影响和施工的应对措施，已经成为铁路工程中急需解决的难题之一。
因此对地铁隧道下穿铁路桥梁施工技术进行探讨是非常重要的。
关键词：地铁隧道；下穿铁路桥梁；施工技术1地铁隧道下穿铁路桥梁施工方案设计按照专家的设计方案规划，将整个地铁施工中的阶段性规划总结如下：（1）考虑到地铁隧道下穿铁路桥梁施工的难度较大，因此在施工设计中，将方案选定为盾构机施工，同时针对地铁施工进行了详细的部署规划，通过规划确定了全线设计中的车站设计及线路的时速设计等；（2）由于施工中存在的影响因素较多，所以经过专家的考虑和建议，应对施工技术进行合理的选择，通过良好的支撑技术，进行施工中的土层挖掘，经过挖掘之后，将土层在支撑的作用下进行固定；（3）考虑到地铁隧道施工的特殊性，决定在施工中采用孔桩灌注法，即通过孔桩灌注形式，将管桩的长度设定在8-10m，同时管桩之间的支撑距离控制为1.3m。
经过一系列的设计规划，最终完成方案设计。
2地铁隧道下穿铁路桥梁施工技术分析2.1超前支护技术在对地铁隧道下穿成功大道的施工技术使用中，地铁隧道的超前支护技术是重要的前期施工技术。
对于超前支护技术的使用，首先要对隧道的全断面进行注浆加固，在进行地铁隧道的开挖中，肯定对隧道周围的岩层造成一定的损坏和影响，因此，采用全断面的注浆加固方法可以有效的改善开挖过程中的岩土物理特性，强化周围岩层的稳定能力，保证施工过程的安全稳定性。
在进行全断面注浆加固时，一般采用Φ108PVC管，对于孔口管要埋设牢固，从而发挥其良好的止浆效果。
盾构隧道下穿既有铁路路基及桥梁桩基施工过程影响研究
盾构隧道下穿既有铁路路基及桥梁桩基施工过程影响研究摘要：随着社会不断的发展，人们对出行效率要求的不断提升，铁路基础工程的建设数目正在日益增加。
由于我国幅员辽阔，各地的地形地貌上也有很大的差距，在铁路架设过程中如果出现了山体，其中一个解决的办法就是进行隧道的挖掘和建设。
本文以北京地铁十号线为例，探讨了盾构隧道施工的过程中，铁路路基以及桥梁桩基受到的影响，并且陈述了相应的计算内容，提供了计算下穿模拟的思路。
关键词：盾构隧道；铁路路基；桥梁桩基；影响1、铁路路基以及桥梁桩基在盾构隧道施工的过程中受到的影响在盾构隧道进行施工的过程中，引发铁路和桥梁在结构上产生变形最主要的因素主要有：①因为开挖面在应力释放方面引发了相应的弹塑性变形，从而致使地层反力在大小以及分布方面的改变；②因为地下水位的变化导致覆土层固结并且沉降，让垂直方向上的土壤结构承受更大的压力；③因为正面土壤产生过大的压力而导致弹塑性变形，致使作用土承受的压力增加；④由于盾构推行是附近土壤受到影响而导致土壤结构上的变化，导致弹塑性的下降，致使土壤对桩基产生的反作用力在分布和大小上的变化。
因为以上这些外部条件产生了变化，导致地面路基以及桩体出现下沉或者倾斜等方面的改变。
实际的影响程度是由路基与桩基的结构和强度等内在特征所决定的。
而且在对附近项目施工产生的影响进行研究的时候，还应该考虑到盾构跟桩基距离、施工范围大小以及所在地点的地质结构和条件等。
因为产生影响的因素纷繁复杂，盾构推进导致的铁路路基和桥梁桩基结构上的变化务必要以理论计算作为基础。
而在工程施工中导致的土层沉降以及桩基变形都跟地质结构有比较大的关系，所以要结合地层结构的模型加以分析。
2、理论计算的具体内容和方法2.1计算的内容计算的主要内容有两个方面：①地铁十号线施工对京九铁路的路基在沉降方面产生的影响；②对京沪高铁和动车线路山桥梁结构在变形方面的影响。
2.2计算的方法采用ANSYS软件，并利用三维模式的地层结构的模型，研究盾构隧道在穿越时导致的铁路路基和桥梁桩基的形态变化。
济南地铁盾构隧道穿越京沪铁路路桥方案及影响分析
济南地铁盾构隧道穿越京沪铁路路桥方案及影响分析随着城市地铁的大规模修建，地铁隧道难免会出现穿越既有铁路路桥的情况。
隧道施工对周围土体造成扰动，进而引起铁路基础或桥梁变形。
所以在地铁方案研究时应充分考虑此因素，尽可能降低隧道穿越的风险等级。
无法避免时就需要提前分析隧道穿越铁路过程对桥梁及路基的影响程度，做好相应施工控制措施。
目前，有关地铁临近铁路施工沉降控制分析方面的研究很多，但针对地铁隧道穿越既有铁路路桥段（路桥结合区段）对桥梁及路基的影响研究相对较少。
本文结合济南地区的水文地质条件，通过有限元软件模拟盾构隧道施工过程，对盾构隧道施工引起京沪铁路路桥段桥桩及路基沉降进行研究，以期为类似工程设计和施工提供参考。
1 工程概况济南某地铁盾构隧道区间沿济泺路由南向北地下敷设，采用盾构法施工，盾构直径6.4 m，在里程CK25+650附近下穿既有京沪铁路路桥区段，该区段路基及桥梁均为有砟轨道，列车设计速度120 km/h。
桥梁上部结构为低高度先张混凝土梁，下部结构为板戎橡胶支座，桩基础，桩径1 m，桩长23～26 m。
铁路路基坡脚宽约30 m，高度约4～5 m。
盾构隧道穿越铁路路桥区段属黄河～小清河冲积平原地貌区，地势北高南低。
地勘报告揭示此处地层自上而下依次为：①2杂填土、②2黏土、③粉土、⑦1粉质黏土、⑦2粉土、⑩1粉质黏土、⑩2黏土、⑩6粉土、⑩7粉细砂、⑬1粉质黏土。
地下水类型主要为第四系孔隙水与岩浆岩裂隙水混合水，水位埋深1.6～3.2 m，水位标高20.56～22.95 m。
本区域地下水主要含水层为砂类土、粉土、砂状全～强风化辉长岩等，主要补给来源为大气降水入渗补给、侧向迳流补给、河流渗漏补给、岩浆岩裂隙水垂向补给及地下管线渗露补给。
2 盾构隧道下穿铁路路桥方案研究针对盾构隧道下穿京沪铁路路桥区段施工，主要研究了侧穿桥桩和下穿路基等2种方案，如图1所示。
2.1 方案1（侧穿桥桩方案）方案1隧道沿着济泺路规划道路正下方敷设，线路纵坡采用5‰，埋深约12.3 m，2线均从京沪铁路下方穿越。
地铁隧道下穿既有铁路对线路结构的影响研究的开题报告
地铁隧道下穿既有铁路对线路结构的影响研究的开题报告一、研究背景在城市快速发展的背景下，地铁交通作为现代城市中不可或缺的一部分，为城市居民出行提供了便利。
为了确保地铁的安全、稳定运行，需要对其建设过程中对周边环境和设施的影响进行深入探究和研究。
其中，地铁隧道下穿既有铁路对线路结构的影响是一个重要而又复杂的问题。
现有的研究主要集中在地铁与周边环境或设施的影响研究，比如地质环境、建筑物结构等。
但是，针对地铁隧道下穿既有铁路对线路结构的影响研究还比较薄弱，需要深入研究和探究。
二、研究目的本研究旨在对地铁隧道下穿既有铁路对线路结构的影响进行研究，主要包括以下几个方面：1. 分析地铁隧道下穿既有铁路的影响机理，包括地面振动、地下水位变化、土体变形等因素。
2. 研究地铁隧道下穿既有铁路对线路结构的影响特点，包括影响范围、影响程度等。
3. 探究地铁隧道下穿既有铁路对线路结构的影响控制措施，包括地质勘探、隧道施工方案、隧道环境监测等方面。
三、研究内容本研究主要包括以下几个方面：1. 综述地铁与周边环境或设施的影响研究现状，重点分析地铁隧道下穿既有铁路的研究进展，总结已有的理论成果。
2. 分析地铁隧道下穿既有铁路的影响机理，包括地面振动、地下水位变化、土体变形等因素，探究它们对线路结构的影响特点。
3. 根据前期研究和理论分析，选取具有代表性地铁隧道下穿既有铁路的实例，进行实地调查和监测，在不同施工阶段和不同地质条件下进行监测，分析隧道施工对既有铁路的影响程度和影响范围。
4. 结合监测数据，探究地铁隧道下穿既有铁路的影响控制措施，包括地质勘探、隧道施工方案、隧道环境监测等方面，提出相应的建议和措施。
四、研究方法和技术路线1. 文献调研法：综述相关文献，对各种影响因素进行系统总结和归纳。
2. 理论分析法：通过理论分析，探究地铁隧道下穿既有铁路的影响机理、影响特点等问题。
3. 实地调查法：根据前期研究和理论分析，选取具有代表性地铁隧道下穿既有铁路的实例，进行实地调查和监测，分析隧道施工对既有铁路的影响程度和影响范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
收稿日期：2018-08-22作者简介：常海亮（1985-），男，甘肃通渭人，讲师，研究方向桥梁与隧道工程。
39地铁隧道下穿既有高速铁路桥影响分析与施工对策研究常海亮（陕西铁路工程职业技术学院 陕西渭南 714000）摘要：地铁隧道施工引起铁路轨道沉降和变形可能影响正常运营，为控制盾构隧道施工引起的轨道沉降和变形，保护铁路运营安全，对盾构隧道下穿铁路段的区间线位及工程风险进行研究。
文章以某市地铁1号线下穿既有高速铁路桥为依托，采用计算软件对隧道下穿既有高速铁路桥进行了数值模拟分析，得到了最大沉降量为11mm ，超过了6mm 的容许沉降量；通过分析施工过程中沉降情况，提出了施工建议。
可为同类工程提供参考。
关键词：地铁隧道 高速铁路桥 影响分析 施工对策 研究中国分类号：U25 文献标识码：A 文章编号：1673-1816(2019)02-0039-051 工程概况1.1 工程简介某市地铁1号线在K8+686.730～K8+780.528段下穿既有高速铁路桥，斜交角为16°17′，位置关系见图1、图2，地铁隧道全部位于圆砾层，隧道采用盾构法施工，管片外径6.2 m ，厚350 mm ，既有高速铁路桥梁为普通混凝土T 型梁，桥基础采用4.5x10m 扩大基础，扩大基础底部与区间顶最小净距为3.3～4 m 。
2.2 控制标准按照《铁路线路修理规则》（铁运【2006】146号）的要求，结合对国内类似工程控制标准的调查，图1 既有高速铁路桥与区间盾构隧道平面关系图石家庄铁路职业技术学院学报 2019年第2期40轨距、水平、高低、轨向动态容许偏差管理值按照线路设计速度对应的Ⅰ级标准控制，由于该高速铁路列车运行时速最高为160 km/h ，故静态几何尺寸容许偏差管理值按照线路设计速度160 km/h ≥V max ＞120 km/h 对应的经常保养值控制，因此既有高速铁路铁路桥沉降值最大不超过6 mm 。
2 计算模型的建立2.1 建立模型本工程采用 FLAC 3D 进行计算分析，根据需要，在满足隧道影响范围要求的基础上，尽量减少模型单元数可以节约计算时间，考虑到区间盾构隧道直径D 为6.2m ，隧道中心埋深约11.44m ，两区间隧道中线距离为12.0m ，故计算模型宽度选取75m ，长度选取45m ，深度选取为38.0m ，计算时土体材料选择弹塑性模型，修正摩尔-库伦破坏准则，地层压力按自重应力考虑，由软件根据地层容重自动计算，数值模型及单元划分如图3所示。
2.2 荷载边界条件的确定考虑到桥墩上支撑有桥梁上部梁结构，数值模拟计算时考虑上部结构的竖向荷载，计算模型视为桥梁对桥墩施加均布荷载，通过计算左右桥墩承受均布荷载为67.48KN/m 2，中间桥墩承受均布荷载为134.95 KN/m 2，根据实际情况，模型顶部为地表，设为自由边界[3][4],左右边界条件视为链杆支座，下边图3 数值模型图左线右线图2 既有高速铁路桥与区间盾构隧道剖面位置关系图第2期 常海亮 地铁隧道下穿既有高速铁路桥影响分析与施工对策研究41边界条件视为铰支座。
2.3 物理力学参数的选取计算中采用的围岩地层参数，如表1所示。
表1 地基土物理力学参数直剪(固快) 含水量ω 质量密度 ρ饱和 干重度γ 静止侧压力系数 泊松比 弹性模量压缩模量 Es 0.1-0.2 Ccq φcq 土层代号土层名称 (%) (g/cm3) kN/m3K0 MPa MPa kPa 度 1-1杂填土 27.2 1.89 15.6 0.6 0.40 10 5.0 20 15 4-9圆砾 25.2 2.21 16.1 0.3 0.30 47 47 3 42 12-1-1 泥岩 31 2.28 14.5 0.28 0.22 51 / 45 20 构筑物及隧道参数表如表2所示。
表2 构筑物材料参数汇总表类别 砼等级 弹性模量（Gpa ）泊松比 重度(kN/m 3）桥墩、承台 C40 32.50.2 25 盾构管片 C5034.5 0.2 25 2.4 施工步骤模拟数值模型中左右线施工步续为：左线先行施工，由于盾构管片实际宽度为1.2m ，因此模拟盾构开挖时，盾构隧道按每开挖1.2m 推进。
在实际施工过程中，左右线施工时间间隔一般为1个月，亦即左、右线掌子面间距约150m~250m 左右，但在实际模拟时选取如此大的模型不仅使得计算耗时，也是不现实的，通过前期试算及对比参考类似计算模型，在数值模拟计算时，右线在左线开挖完毕后开挖，其相隔45m ，与实际情况接近，误差在工程许可范围内，因此模型中选取45m 作为左右线施工间隔距离，即待左线开挖完毕后，右线开始开挖，直至双线开挖完毕。
3 计算结果分析通过本次模拟计算，得出隧道在整个下穿过程中最大沉降出现在右线末尾顶部，沉降值为22.94mm 。
计算结果云图如图4所示：对于既有高速铁路桥墩顶面而言，本次下穿施工过程会导致中间3#、4#桥墩沉降最大，沉降值为11mm ，而左右1#、2#、5#、6#桥墩沉降值均为3mm 。
计算结果云图如图5所示：图4 整体沉降计算结果云图石家庄铁路职业技术学院学报 2019年第2期42为方便数据统计，每5施工步时取各桥墩及桥墩基础的沉降值，并将各阶段沉降值汇总得出各桥墩的沉降曲线图如图6。
（1）区间盾构左线施工至1#、2#和3#、4#墩影响范围内时，导致1#、2#和3#、4#墩的沉降变形急剧增大，盾构施工过影响范围后，沉降变形逐渐平稳；而且区间盾构施工对3#、4#墩的影响要大于1#、2#墩；左线施工对5#、6#墩的影响很小；区间盾构右线施工至3#、4#墩和5#、6#墩影响范围内时，导致3#、4#和5#、6#墩的沉降变形急剧增大，而且对3#、4#墩的影响明显比5#、6#墩要大；在右线隧道施工至盾构影响范围后，桥墩的沉降变形又趋于稳定。
（2）1#、2#墩主要受区间左线施工的影响比较大，受右线的施工影响比较小；5#、6#墩主要受右线施工的影响比较大，受左线的施工影响比较小；由于3#、4#墩受区间盾构左线和右线的双重影响，而且影响程度比较大，因此，导致最终3#、4#墩的沉降变形也是最大的。
最终1#、2#墩和5#、6#墩的沉降变形约为3mm ，3#、4#墩的沉降变形约为11mm 。
（3）1#、2#墩的基础为1#基础，3#、4#墩的基础为2#基础，5#、6#墩的基础为3#基础，从结果分析也能看出来，各桥墩对应的沉降变形与基础关键点的沉降变形基本一致。
（4）从计算结果云图中可以看出，区间隧道施工过程中，桥墩基础产生了一定的不均匀沉降，中间部位的桥墩沉降值约11mm 。
4 施工对策[5-8]为保证隧道区间下穿段的施工质量，将其对既有高速铁路桥结构的影响降到最小，在施工过程中要注意以下事项：图5 既有高速铁路桥墩地面沉降计算云图注：图中的1#基础指1#和2#墩共同基础；2#基础指3#和4#墩共同基础；3#基础指5#和6#墩共同基础。
图6 各桥墩及基础虽施工推进沉降曲线图第2期 常海亮 地铁隧道下穿既有高速铁路桥影响分析与施工对策研究（1）随时调整盾构施工参数，减少盾构的超挖和欠挖，以改善盾构前方土体的坍落或挤密现象，降低地基土横向变形施加构建筑物基础上的横向力；盾构推进时，建立土压平衡，平稳、匀速推进，过风险源段严格控制推进速度和出土量。
（2）盾构连续推进，避免在穿越风险工程过程中停机检修或更换刀具，确保在下穿区域前后不少于10环管片范围内不停机。
（3）在区间盾构隧道侧穿桥梁桩基前后各不小于20 m范围内，采用注浆环管片，在盾构中线以上180°范围2.5 m深土体进行注浆加固，并注意注浆的压力及注浆量，控制地层变形，减少隧道盾构施工对桥梁的影响。
（4）加强监测，加密监测点，特别是3#、4#桥墩的监测，如发生较大变形，应及时反馈设计、施工单位及建（构）筑物单位，及时采取措施，确保铁路运营安全。
（5）在盾构穿越既有高速铁路桥前，选取50~100 m作为试验段模拟施工，通过事先计算分析，检测拟定的盾构推进主动技术保护措施的实际效果，总结盾构先期施工经验，指导临近段的施工。
5 结论（1）以地铁隧道下穿既有高速铁路桥为背景，结合相关资料，确定了本项目的沉降控制标准。
（2）采用FLAC3D软件进行了数值模拟，预测了隧道施工过程与桥梁桥墩的沉降之间的关系，通过分析，得到了3#4#桥墩沉降变形最大，达到了11 mm，超过了6 mm的控制值。
（3）针对模拟模拟结果，提出了施工对策，在盾构施工参数、二次注浆及施工连续性上提出了建议，确保隧道施工时对既有高速铁路桥沉降的是有效控制。
参考文献：[1]张树立,黄明利.隧道下穿高梁桥差异沉降控制[J].隧道建设,2007,(增2): 548-550.[2]潘晓马,张成满,温向东等.新建隧道施工对邻近既有隧道安全性影响数值分析[J].铁道建筑技术,2002,(1): 29-31.[3]雷位冰.温福铁路瑁头岭隧道下穿公路隧道施工技术[J].地下空间与工程学报,2007,3(4): 758-764.[4]刘波,韩延辉.FLAC原理、实例与应用指南[M].北京:人民交通出版社,2005.[5]闫春岭,丁德馨,崔振东等.FLAC在铁山坪隧道围岩稳定性分析中的应用[J].地下空间与工程学报,2006,2(3): 499-503.[6]侯松松,刘飞,朱春杰等.新建地铁隧道下穿对既有车站的影响[J].施工技术,2017:721-723[7]徐干成,李成学,王后裕等.地铁盾构隧道下穿京津城际高速铁路影响分析[J].岩土力学,2009,30(增2):269－272,276.Study on the influence analysis and Construction Countermeasures of the existing high speed railway bridge under the subway tunnelCHANG Hai-liang(ShaanXi Railway Institute WeiNan ShaanXi 714000 China)Abstract：The settlement and deformation due to the construction of subway tunnel of railway track mayaffect normal operation. In order to control the settlement and deformation caused by shield tunneling andprotect railway operation safety, the interval line and engineering risk of shield tunnel under railway sectionare studied. Based on the subway line 1 of a certain city under the existing high-speed railway bridge, the numerical simulation analysis of the tunnel under the existing high-speed railway bridge is carried out byusing the calculation software. The result shows the maximum settlement is 11mm, exceeding the allowable settlement of 6mm; and construction proposal is put forward through the analysis of the settlement situationduring construction process. It can provide reference for similar projects.Key words：subway tunnel high speed railway bridge impact analysis construction countermeasures research43。
