六氟化硫电气设备密度继电器和压力表校验作业指导书
六氟化硫作业指导书
SF6气体试验标准化作业指导书(试行)引用标准和规程DL506-92 《六氟化硫气体绝缘设备中水分含量现场测量方法》SD 307－89《六氟化硫新气中酸度测定法》SD 309－89《六氟化硫气体中可水解氟化物含量测定法》SD 310－89《六氟化硫气体中矿物油含量测定法》SD 311－89《六氟化硫新气中空气、四氟化碳的气相色谱测定法》SD 312－89《六氟化硫气体毒性生物试验方法》一.六氟化硫气体绝缘设备中水分含量现场测试工作1安全工作要求1. 1在未投运前六氟化硫气体绝缘设备进行水分含量现场测试工作应征得现场工作负责人的许可。
1. 2在不停电的情况下，进行六氟化硫气体绝缘设备水分含量现场测试工作，应填写第二种工作票。
1. 3在停电的情况下，进行六氟化硫气体绝缘设备水分含量现场测试工作，应填写第一种工作票。
1. 4在工作地点应悬挂在“在此工作标示牌”。
1.5工作应符合《安规》的要求。
2.试验目的：测试六氟化硫电气设备中水分的含量3.试验性质：交接、大修后或预防性试验4. 对测量仪器的要求4. 1用于气体中微量水分测量的仪器需要定期校验，校验周期为一年。
4. 2电解式微量水分分析仪的测量范围应满足0-1000×10-6（体积比）。
在30-1000×10-6范围内的引用误差不得超过±5％。
4. 3冷凝式露点水分测量仪和阻容式露点水分分析仪器测量露点范围应满足10—-60℃。
测量误差：10—-30℃，±1.5℃；-30—-50℃，±2.0℃；-50—-60℃，±3.0℃；4. 4有自校功能的阻容式水分测量仪器，在30-1500×10-6的曲线范围内输入校验对应值，不得少于五点。
5测量方法5. 1电解法5.1.1气密性检查：测试系统所要接头处应无泄漏，否则会因空气中的水分渗入导致测量结果偏高。
5.1.2六氟化硫气体流量的标定：仪器的浮子流量计应用皂膜流量计标定，要求标定100mL/min和50mL/min两点，标定过程中浮子应保持稳定。
六氟化硫密度继电器误报警原因分析及校验偏差防范
Ｖ Ｎ ２３２ ） ＝ Ｒ（７ ＋ ０
１ 密 度 继 电器 工作 原 理 ． Ｓ
也 就是 说 ．在 罐 内气 体为 ２ ％时 ．如果继 电器 内感 知温 度 为 ０ ｓ 密度继电器是根据理想气体方程设计 的一种带温度补偿 的压 ０ 感温原件就会将该 差值 反补偿给压力表 机械装置 ． 时压力表 此 力监控装置 ． 按不 同的温度 补偿方式 ． 主要分 为双金 属补偿型和标准 ３ ％． 气补偿型 。工作时 ， 密度继电器通过气压传 导监 测设备 内折算 至 的指 示 为 ｓ 【．－ ０４４ ０４ ］０３ ６ ａ Ｏ （．１ － ．）＝ ． ＭＰ ４ ８ ２ ％时的气体压力 ． ０ 并将该温度下压力 降低 至某 ２ 个设计值设定 为报 已接近报警压力 ０３ ＭＰ ．８ ａ 警和闭锁信号 其中报警信号 的压力一般整定为额定工作压力的 ９ ％ ０ 当温差 为 ２ ℃时． Ｏ 可以推得 压力 表示数应 为 ０３ ３ ａ 已低 于报 ． ＭＰ ． ７ ９ ％． ５ 闭锁信号的压力一般整定为额定工作压力 的 ８ ％～ ０ ０ ９ ％。 当罐内气体实 际温度 与继 电器感知 温度相 根据理想气体密度公式 ． 密度继电器测得 的气体密度可表示为： 警压力 由上式推导可知 ． 差大于 １ ． ℃时 ． ４６ ５ 就会发生误 报警现象 。 对此检查 了现场断路器各组 ｐ Ｐ／ ＝ ＶＴ （） １ 发现断路器瓷套微 热 ． 而密度继 电器 所在金属箱体及密度 式 中Ｐ为气体密度 ； Ｐ为罐内气体压力 ； 为罐体容 积 ； 为绝 对 件的温度 ． Ｔ 继电器本身 由于太 阳直射温度很高。 温 度 可见 ． 本次误报警 的根本 原因是罐 内气体温 度较低 ， 而继 电器所 对于密闭容器 ． 为定值 ．因此气体密度 Ｐ 是气体压力 Ｐ和温度 就盲 目地 的函数 。 但按 照设计原理 ． ｓ 在 Ｒ设备中 ， 由于温度补偿作用 ， 使折算 处环境温度较 高造成 的。但我们不能因为有 上述现象 出现， 为断路器罐 内多注气体 。在给断路器补充 Ｓ Ｆ 气体 时， 有些人认 为多 后 的 近似为常数 （７ ＋ ０ ２ ３ ． ２ ３ ２ ＝ ９ ％）因此气体密度 Ｐ与压力 Ｐ近似为 充 ｓ 气体 ， 以减少断路器发补气 和闭锁信号 的概率 ， 可 这是错 误的。 正 比例关系 。 断路器补充过多的 ｓ 气体 ，会加重断路器各密封部件 的负担 ， 使断 根据理想气体状态方程 （ 克拉佩龙方程）有 ： ． 路器密封处损 坏的概率增加 ． 发生漏气的可能性也随之增加。 以 ｓ 所 Ｆ Ｐ ＝ ＲＴ ＶＮ （） ２ 必须严格控制在 厂家使用说 明书规定 的标 准范 式 中 Ⅳ为物质 的量 ．固定质量 的气体 Ⅳ常数 为理想气 体常 断路器补充 气体时 ． 围内日 同理 ． 继电器所处环境温度较低 ， 内气体温度较高（ 。 如果 而罐 太 数 ， ．１４１００ ０ ６／ ｌＫ） ８３ ４ ￣ ．０ ２Ｊ（ ・ 。 ｍｏ 阳照射 、 电流热效应等 ）此时补偿装置就为正补偿 ， 泄漏 ， ， 如有 会发生 在 ｓ 密度继 电器不发生气体泄漏 的情况下 （ Ⅳ为定值 ） 密度继 ． 电器指示压力为固定值 因此 ． 只要对 内部气体温度的变化进行精确 报警不报或延 迟报警 的现象 ２２误报警 的防范 ． 的补偿 ， 就可 以对气体在 ２ ℃时的密度进行精确监测 。 Ｏ ａ夏季阳光 较强 时 ． ． 可以在密度继电器上方或其 固着 的箱 体上加 ２误报警原 因分析及 防范 ． 装遮 阳板 ２１ ． 误报警产生的原 因 ｂ 季将密度继 电器装设在有加热装置 的机构箱 内的． 冬 应使用带 密度继 电器精确补偿 的前提是感知温度（ 继电器 中温度补偿装置 感温包 的密度继电器 ． 可实现密度继 电器在机构箱内部就可以反应外 所感 知到的温度 ） 必须与罐 内气体 的温度 完全一致 ． 而事 实却很 难做 界温度 。 到。 ｃ． 为防止气 体液化而装设气体加热装置的组合 电器或 开关 设备 ． 例如佳木斯 电业局某 １０ Ｖ ｓ 断路器 的密度继 电器设定 值 ： ｋ １ 额 此时应将密度继电器所处位置相应加热 ． 否则压力表指针会往高处偏 定运行压力为 Ｏ ＭＰ ， ． ａ报警压力 为 ０３ ＭＰ ， ４ ．８ ａ 闭锁压力为 Ｏ３ ＭＰ 。由 ．５ ａ 发生该报不报和延迟报警 的危险 。 于该断路器 的密度继电器 突然发 出报警信号 ． 现场运行人员记录密度 转 。 ｄ ． 如果要从根本上解决气体密度继 电器指针波动 ． 需使 用带温度 继 电器刻度指示值为 ０３ ５ ａ ． ＭＰ 。试验人员首先对其进行检漏试验 ． ７ 没 探杆 的气体密度继电器 发现异常 ， 时表示数逐渐 回升 ． 此 压力 指示值 为 ０３４ ａ ．９ＭＰ 。然后 现场 ｅ补气时注意汽化吸热对继电器的影响 ． ． 要等到继 电器 与罐体温 对密 度继电器进行 了校验 。 报警值为 ０ ７ Ｍ ａ 闭锁值 为 ０ ５ Ｍ ａ ． ７ Ｐ． ３ ． ４ Ｐ ３ 根据 当天的气温变化（ ～ ９ ． ３ １ ％） 发现下午气温较高时密度表 的补偿过 度大致相同时再读数
SF6密度校验仪资料

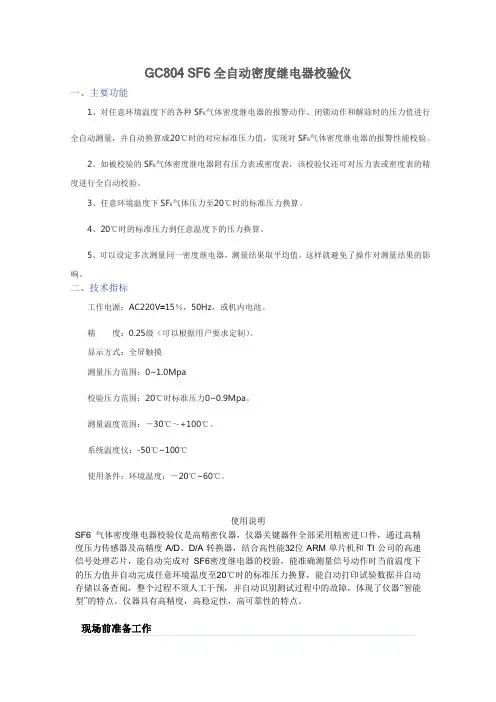

GC804 SF6全自动密度继电器校验仪一、主要功能1、对任意环境温度下的各种SF6气体密度继电器的报警动作、闭锁动作和解除时的压力值进行全自动测量，并自动换算成20℃时的对应标准压力值，实现对SF6气体密度继电器的报警性能校验。
2、如被校验的SF6气体密度继电器附有压力表或密度表，该校验仪还可对压力表或密度表的精度进行全自动校验。
3、任意环境温度下SF6气体压力至20℃时的标准压力换算。
4、20℃时的标准压力到任意温度下的压力换算。
5、可以设定多次测量同一密度继电器，测量结果取平均值，这样就避免了操作对测量结果的影响。
二、技术指标工作电源：AC220V±15％，50Hz，或机内电池。
精度：0.25级（可以根据用户要求定制）。
显示方式：全屏触摸测量压力范围：0~1.0Mpa校验压力范围：20℃时标准压力0~0.9Mpa。
测量温度范围：－30℃～+100℃。
系统温度仪：-50℃~100℃使用条件：环境温度：－20℃~60℃。
使用说明SF6 气体密度继电器校验仪是高精密仪器，仪器关键器件全部采用精密进口件，通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能32位ARM单片机和TI公司的高速信号处理芯片，能自动完成对SF6密度继电器的校验，能准确测量信号动作时当前温度下的压力值并自动完成任意环境温度至20℃时的标准压力换算，能自动打印试验数据并自动存储以备查阅，整个过程不须人工干预，并自动识别测试过程中的故障，体现了仪器“智能型”的特点。
仪器具有高精度，高稳定性，高可靠性的特点。
现场前准备工作检查试验用气罐有无试验用气源（氮气或SF6气体），如无试验用气源无或气压不足（气压不能小于0.8MPa）需做好充气工作（建议用户到专业充气点充好气源，且气压不能大于2.0MPa），如无当地无专业充气点用户也可用我公司配备的充气杆与气源对接自行充气，如下图所示：现场准备工作到现场后断开与密度继电器相连的电源，以免损坏校验仪，同时拆下与密度继电器相连管头，接上相应的测量接头（与共用接头连接号，共用接头尾端有活插头方便测量管连接），测量接头及共用接头示意图：2.根据测试目标，把报警导线和闭锁导线分别与密度继电器的信号插座对接好（棕色线接报警触点，黄色线接闭锁触点1，蓝色线接闭锁触点2，如果所校验的密度继电器只有一组闭锁触点，蓝色线可以不用。
SF_6开关密度继电器校验及运行维护
环境温度及通过的电流变化 ， 因其体积、 质量不变 （ 理想情况 而压力在变 下 SF6 电气设备内 SF6 气体不泄露） 则密度不变， 化， 故普通压力表难以显示 SF6 气体密度的变化。 为统一标 在 20 ℃ 时 SF6 气体压力作为其密度的代表值 。 所以 SF6 准， 密度继电器均以 20 ℃ 时 SF6 气体压力作为 SF6 气体密度值。 为准确判断气体密度的变化情况 ， 采用带有温度补偿原理来 监测 SF6 气体密度的继电器。 一般密度继电器的原理基本相同 ， 采用以温度补偿原 理。理想状态下， 利用补偿原理的密度继电器监视 SF6 电气 设备的 SF6 气体密度是不变的， 指示值也没有变化。 当 SF6 电气设备内所充的 SF6 气体密度因泄露而减小时 ， 引起断路 器所充压力下降。 由于波纹管所充气体压力和波纹管截面 积不变， 波纹管被压缩产生的弹力将减小 ， 波纹管被拉长。 当断路器气体压力下降到规定的报警值时 ， 推动微动开关动 作， 发出报警； 当断路器气体压力下降到规定闭锁值时 ， 推动 微动开关动作， 闭锁分、 合闸回路。 可见， 密度继电器直接反 映了 SF6 气体密度（ 20 ℃ ） 的变化。 目前， 大多数厂家的密度继电器的温度补偿只有一个点 或两个点补偿效果最好 ， 报警压力点或闭锁压力点补偿较 好， 但在额定压力下的补偿效果不很好 ， 误差偏大， 所以我们 在运行监视 SF6 气体密度时要注意这一点 。 SF6 密度继电器的电接点校验 三、 （ 一） 校验要求及周期。对新投运设备 ， 《电气设备交接 试验标准》 中明确规定对新投运的 SF6 电气设备气体密度继 《电力设备预防性试验规程 》 对运行的设备 规 电器进行检测， 定密度继电器校验时间为 ： 运行设备 3 年； 大修后； 必要时。 现场新设备运行中， 为保证断路器的开断能力及绝缘性能 ， 新投运一年进行 1 次。 （ 二） 校验内容。现场对密度继电器性能的校验主要内 容有： 报警启动压力值， 报警返回压力值， 闭锁启动压力值， 闭锁返回压力值刻度点的上升和下降的校验 。 所测压力参数应符合制造厂的密度继电器准确度等级 ， 并应注 意 微 动 开 关 的 启 动 与 返 回 压 差 应 小 于 或 等 于 0． 02MPa， — —压力曲线并修正 所测压力应参照 SF6 气体温度— 到 20 ℃ 时值。
SF6气体密度继电器校验仪检测方法

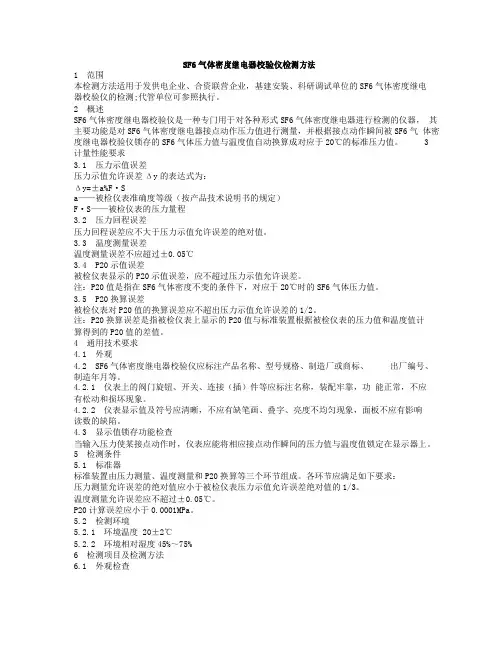

SF6气体密度继电器校验仪检测方法1 范围本检测方法适用于发供电企业、合资联营企业，基建安装、科研调试单位的SF6气体密度继电器校验仪的检测;代管单位可参照执行。
2 概述SF6气体密度继电器校验仪是一种专门用于对各种形式SF6气体密度继电器进行检测的仪器，其主要功能是对SF6气体密度继电器接点动作压力值进行测量，并根据接点动作瞬间被SF6气体密度继电器校验仪锁存的SF6气体压力值与温度值自动换算成对应于20℃的标准压力值。
3 计量性能要求3.1 压力示值误差压力示值允许误差Δy的表达式为：Δy=±a%F·Sa——被检仪表准确度等级（按产品技术说明书的规定）F·S——被检仪表的压力量程3.2 压力回程误差压力回程误差应不大于压力示值允许误差的绝对值。
3.3 温度测量误差温度测量误差不应超过±0.05℃3.4 P20示值误差被检仪表显示的P20示值误差，应不超过压力示值允许误差。
注：P20值是指在SF6气体密度不变的条件下，对应于20℃时的SF6气体压力值。
3.5 P20换算误差被检仪表对P20值的换算误差应不超出压力示值允许误差的1/2。
注：P20换算误差是指被检仪表上显示的P20值与标准装置根据被检仪表的压力值和温度值计算得到的P20值的差值。
4 通用技术要求4.1 外观4.2 SF6气体密度继电器校验仪应标注产品名称、型号规格、制造厂或商标、出厂编号、制造年月等。
4.2.1 仪表上的阀门旋钮、开关、连接（插）件等应标注名称，装配牢靠，功能正常，不应有松动和损坏现象。
4.2.2 仪表显示值及符号应清晰，不应有缺笔画、叠字、亮度不均匀现象，面板不应有影响读数的缺陷。
4.3 显示值锁存功能检查当输入压力使某接点动作时，仪表应能将相应接点动作瞬间的压力值与温度值锁定在显示器上。
5 检测条件5.1 标准器标准装置由压力测量、温度测量和P20换算等三个环节组成。
各环节应满足如下要求：压力测量允许误差的绝对值应小于被检仪表压力示值允许误差绝对值的1/3。

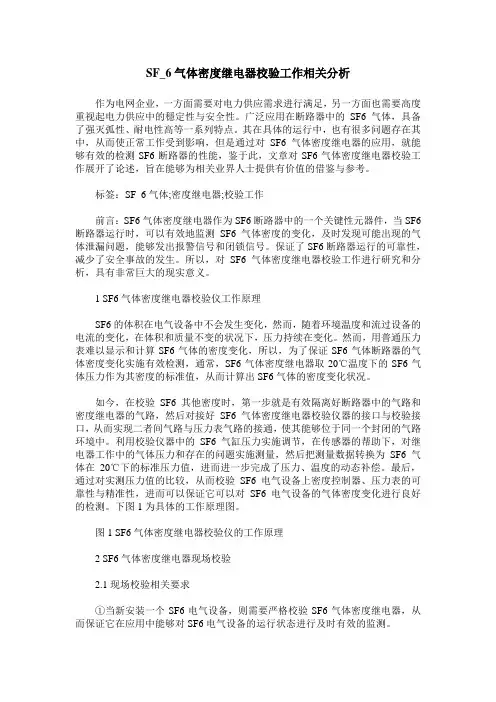

SF_6气体密度继电器校验工作相关分析
SF_6气体密度继电器校验工作相关分析作为电网企业，一方面需要对电力供应需求进行满足，另一方面也需要高度重视起电力供应中的穩定性与安全性。
广泛应用在断路器中的SF6气体，具备了强灭弧性、耐电性高等一系列特点。
其在具体的运行中，也有很多问题存在其中，从而使正常工作受到影响，但是通过对SF6气体密度继电器的应用，就能够有效的检测SF6断路器的性能，鉴于此，文章对SF6气体密度继电器校验工作展开了论述，旨在能够为相关业界人士提供有价值的借鉴与参考。
标签：SF_6气体;密度继电器;校验工作前言：SF6气体密度继电器作为SF6断路器中的一个关键性元器件，当SF6断路器运行时，可以有效地监测SF6气体密度的变化，及时发现可能出现的气体泄漏问题，能够发出报警信号和闭锁信号。
保证了SF6断路器运行的可靠性，减少了安全事故的发生。
所以，对SF6气体密度继电器校验工作进行研究和分析，具有非常巨大的现实意义。
1 SF6气体密度继电器校验仪工作原理SF6的体积在电气设备中不会发生变化，然而，随着环境温度和流过设备的电流的变化，在体积和质量不变的状况下，压力持续在变化。
然而，用普通压力表难以显示和计算SF6气体的密度变化，所以，为了保证SF6气体断路器的气体密度变化实施有效检测，通常，SF6气体密度继电器取20℃温度下的SF6气体压力作为其密度的标准值，从而计算出SF6气体的密度变化状况。
如今，在校验SF6其他密度时，第一步就是有效隔离好断路器中的气路和密度继电器的气路，然后对接好SF6气体密度继电器校验仪器的接口与校验接口，从而实现二者间气路与压力表气路的接通，使其能够位于同一个封闭的气路环境中。
利用校验仪器中的SF6气缸压力实施调节，在传感器的帮助下，对继电器工作中的气体压力和存在的问题实施测量，然后把测量数据转换为SF6气体在20℃下的标准压力值，进而进一步完成了压力、温度的动态补偿。
最后，通过对实测压力值的比较，从而校验SF6电气设备上密度控制器、压力表的可靠性与精准性，进而可以保证它可以对SF6电气设备的气体密度变化进行良好的检测。
六氟化硫断路器安装作业指导书
仅供参考[整理] 安全管理文书六氟化硫断路器安装作业指导书日期：__________________单位：__________________第1 页共6 页六氟化硫断路器安装作业指导书1.目的和范围1.1编写本作业指导书的目的是确保六硫化硫断路器安装调试质量符合规范和设计要求。
1.2本作业指导书适用于3～500KV支柱式和罐式六氟化硫断路器安装调试。
2.措施和方法2.1SF6断路器在运输和装卸过程中，不得倒置，碰推或受到剧烈震动，制造厂有特殊规定的，应按制造厂的规定装运2.2SF6断路器所到达现场后的检查应符合下列要求：2.2.1开箱前查包装应无残损。
2.2.2设备的零件、备件及专用工具应齐全，无腐蚀和损伤变形。
2.2.3绝缘件应无变形、受潮、裂纹和剥落。
2.2.4瓷件表面应光滑、无裂纹和缺损，铸件应无砂眼。
2.2.5充有SF6等气体的部件，其压力值应符合产品的技术规定。
2.2.6出厂证件及技术资料应齐全。
2.3SF6断路器到达现场后的保管应符合下列要求：2.3.1设备应按包装放置于平台，无积水、通风、无腐蚀性气体的场所。
并按编号分组保管，在室外应垫上枕木并加盖蓬布。
2.3.2充有SF6等气体的灭弧室和物体及绝缘支柱，应定期检查其预充压力值，并做好记录，有异常时应及时采取措施。
2.3.3绝缘部件、专用材料、专用小型工具及备品、备件等应放置于干燥的室内保管。
2.3.4瓷件应妥善安置，不得倾倒，互相碰撞或遭受外界的危害。
3.安装及调整3.1SF6断路器的基础或支架安装的允许偏差：允许偏差表：项次项目允许偏差mm检测方法1基础中心距离及高度误差≤±10水平仪2预留孔或预埋铁板中心误差≤±10卷尺3预埋螺栓中心线误差≤±1断路器基础预埋要有一定的刚度，以避免断路器操作时产生很大的第 2 页共 6 页震动。
3.2 SF6断路器安装前应进行下列检查：3.2.1零部件应齐全、清洁、完好。
六氟化硫密度继电器校验仪
六氟化硫密度继电器校验仪
前言
通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能32位ARM单片机和TI 公司的高速信号处理芯片，能自动完成对密度继电器的校验，能准确测量信号动作时当前温度下的压力值并自动完成任意环境温度至20℃时的标准压力换算，能自动打印试验数据并自动存储以备查阅，整个过程不须人工干预，并自动识别测试过程中的故障，体现了仪器"智能型"的特点。
仪器具有高精度，高稳定性，高可靠性的特点。
必要性
开关是电力系统广泛使用的高压电器，开关的可靠运行已成为供用电部门最关心的问题之一。
气体密度继电器是用来监测运行中开关本体中气体密度变化的重要元件，其性能的好坏直接影响到开关的运行安全。
现场运行的气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。
因此DL/T596-1996《电力设备预防性试验规程》规定:各开关使用单位应定期对气体密度继电器进行校验。
从实际运行情况看，对现场运行中的密度继电器、压力表进行定期校验也是非常必要的。
技术
☆压力精度等级：0.1
☆压力显示分辨率：0.001MPa
☆压力测量范围：0～1.000MPa
☆温度测量范围：-20～500℃
☆温度测量误差：≤±1.0℃
☆工作原理：采用气囊法自动加压，无需外接气源，无需手动加压升、降压力稳定性：触摸屏按键输入
☆整机功耗：< 50W，15kg。
