铁矿石烧结矿生产工艺简介
烧结炼铁生产工艺简介
烧结炼铁生产工艺简介4.1.1生产工艺调查4.1.1.1烧结系统生产工艺调查4.1.1.1.1生产单元工艺调查因5座烧结生产工艺相同，此处以3#烧结系统生产工艺为例介绍。
烧结系统以含铁原料、焦粉、生石灰、白云石、高炉煤气为原料，通过配料、混料、烧结、破碎、筛分工序制得烧结矿，烧结矿作为炼铁原料进入炼铁系统。
具体烧结工艺如下。
1）配料工序铲车司机将焦粉、含铁原料、生石灰、白云石加入地下配料仓，配料仓下方设有圆盘给料机，原料自给料机中落至配料皮带，按配比进行配料。
皮带将原料输送至一次混料机内。
在配料仓旁设有布袋除尘器，对配料仓含尘废气进行净化。
除尘器所收集灰渣由除尘工定期清理。
2）混料工序输水管向一次混料机（以下简称一混机）加水，一混机滚动将物料混匀，然后经皮带输送至二次混料机（以下简称二混机），再次加水，调整混合料水分，二混机滚动进行制粒。
混料完成后，物料经皮带机送入烧结机上方混合料矿槽。
整个混料过程均为机械操作，员工进行巡检。
混料工序与配料工序共用一套布袋除尘器，除尘器对混料过程产生的粉尘进行净化。
3）烧结工序烧结机设铺底料装置。
从后续筛分工序中运来的Φ5～20mm铺底料，由皮带机送入铺底料矿槽，由矿槽下的给料闸门及摆动漏斗均匀地布在台车上，铺底料厚度约为30～50mm，铺底料槽设有料位信号。
然后混合料矿槽内的原料由布料机均匀地布在烧结台车上。
布料厚度一般600mm，稍低于台车栏板高度。
以高炉煤气为燃料，经点火器进行点火烧结，炉膛压力为微正压。
点火前，启动主烟道风机进行负压抽风。
点火后，随着台车向前运行，在抽风机的抽力作用下烧结矿层逐渐下移。
到达烧结机倒数第二风箱处，料层全部烧透，成为烧结矿。
烧结完成后台车移动，离开点火器，进入冷却段。
在冷却装置下方设抽风机进行冷却，将烧结矿冷却到150℃以下。
台车运行到机尾，通过翻车机将烧结矿卸到四辊破碎机内。
烧结机中烧结段产生的废气经电除尘器除尘后，由抽风机抽入脱硫塔，净化后直接排空；冷却段产生的废气经电除尘器除尘后直接排空。
烧结矿氧化亚铁高
烧结矿氧化亚铁高1. 烧结矿的概念和生产过程烧结矿是一种重要的铁矿石，广泛用于钢铁生产中。
它是通过将铁精粉和其他原料混合后，在高温下进行加热处理得到的一种颗粒状物质。
1.1 烧结矿的组成和性质烧结矿主要由氧化亚铁（FeO）和其他氧化物组成，如二氧化硅（SiO2）、三氧化二铝（Al2O3）、四氧化三铁（Fe3O4）等。
其具有良好的流动性、机械强度和耐高温性能。
1.2 烧结矿的生产过程1.2.1 原料准备原料包括铁精粉、焦粉、石灰石等。
这些原料经过粉碎、混合等工艺处理后，形成均匀的混合物。
1.2.2 点火预焙将原料混合物在预焙机中进行点火预焙，使其逐渐升温并发生部分反应，生成一定量的氧化亚铁。
1.2.3 烧结将预焙后的原料送入烧结机进行烧结。
在高温下，原料中的氧化亚铁和其他氧化物发生进一步的反应，形成颗粒状的烧结矿。
1.2.4 冷却和筛分经过烧结后的矿渣需要进行冷却和筛分，以得到符合要求的产品。
2. 氧化亚铁高对烧结矿性能的影响氧化亚铁高是指烧结矿中氧化亚铁（FeO）含量较高。
它对于烧结矿的性能具有重要影响。
2.1 增加流动性氧化亚铁高可以促进矿料颗粒之间的相互流动，改善了料层在高温下的流动性。
这有助于提高冶金反应速度，并减少了生产过程中出现堵塞等问题。
2.2 提高机械强度适量增加氧化亚铁可以提高烧结块的机械强度，使其更具耐压能力。
这对于后续处理和运输过程中的物料损失和破碎问题具有重要意义。
2.3 影响燃烧性能氧化亚铁高会影响烧结过程中的燃烧性能。
过高的氧化亚铁含量可能导致矿料在点火预焙阶段过早着火，产生大量的燃烧反应，消耗掉部分还原剂，降低了后续冶金反应的效率。
2.4 影响冶金反应氧化亚铁高对于后续冶金反应具有重要影响。
它可以与其他氧化物发生反应，生成更多的铁酸盐等化合物。
这些化合物在高温下参与到冶金反应中，促进了铁的还原和转化过程。
3. 控制氧化亚铁高的方法为了获得理想的烧结矿产品，需要采取措施控制氧化亚铁高。
铁矿粉烧结生产工艺流程
铁矿粉烧结生产工艺流程1.烧结的概念将各种粉状含铁原料，配入适量的燃料和熔剂，加入适量的水，经混合和造球后在烧结设备上使物料发生一系列物理化学变化，将矿粉颗粒黏结成块的过程。
2. 烧结生产的工艺流程目前生产上广泛采用带式抽风烧结机生产烧结矿。
烧结生产的工艺流程如图2—4所示。
主要包括烧结料的准备，配料与混合，烧结和产品处理等工序。
图2-4 抽风烧结工艺流程◆烧结原料的准备①含铁原料含铁量较高、粒度<5mm的矿粉，铁精矿，高炉炉尘，轧钢皮，钢渣等。
②熔剂要求熔剂中有效CaO含量高，杂质少，成分稳定，含水3％左右，粒度小于3mm的占90％以上。
在烧结料中加入一定量的白云石，使烧结矿含有适当的MgO，对烧结过程有良好的作用，可以提高烧结矿的质量。
③燃料主要为焦粉和无烟煤。
对燃料的要求是固定碳含量高，灰分低，挥发分低，含硫低，成分稳定，含水小于10％，粒度小于3mm 的占95％以上。
对入厂烧结原料的一般要求见表2—2。
表2-2 入厂烧结原料一般要求◆配料与混合①配料配料目的：获得化学成分和物理性质稳定的烧结矿，满足高炉冶炼的要求。
常用的配料方法：容积配料法和质量配料法。
容积配料法是基于物料堆积密度不变，原料的质量与体积成比例这一条件进行的。
准确性较差。
质量配料法是按原料的质量配料。
比容积法准确，便于实现自动化。
②混合混合目的：使烧结料的成分均匀，水分合适，易于造球，从而获得粒度组成良好的烧结混合料，以保证烧结矿的质量和提高产量。
混合作业：加水润湿、混匀和造球。
根据原料性质不同，可采用一次混合或二次混合两种流程。
一次混合的目的：润湿与混匀，当加热返矿时还可使物料预热。
二次混合的目的：继续混匀，造球，以改善烧结料层透气性。
用粒度10～Omm的富矿粉烧结时，因其粒度已经达到造球需要，采用一次混合，混合时间约50s。
使用细磨精矿粉烧结时，因粒度过细，料层透气性差，为改善透气性，必须在混合过程中造球，所以采用二次混合，混合时间一般不少于2．5～3min。
钢铁厂烧结混料工艺介绍
钢铁厂烧结混料工艺介绍
烧结是钢铁生产中重要的工艺环节之一，通过烧结工艺可以将
铁矿石、焦炭和其他添加剂混合烧结成球团，用于高炉冶炼。
烧结
混料工艺是烧结过程中最关键的环节之一，下面我们就来介绍一下
烧结混料工艺的主要内容。
首先，在烧结混料工艺中，原料的选择非常重要。
通常，铁矿
石是烧结混料的主要原料，而焦炭和石灰石等也是必不可少的原料。
这些原料的选择和配比直接影响烧结球团的质量和成本。
其次，在混合过程中，需要对原料进行粉碎、混合和湿法球团
化处理。
粉碎过程是将原料破碎成所需粒度的颗粒，以便后续的混
合和球团化。
混合过程是将各种原料按照一定的配比混合均匀，确
保烧结球团的成分均匀。
湿法球团化处理是将混合好的原料加入适
量的水进行球团化，形成一定大小的球团。
最后，在烧结混料工艺中，需要对球团进行烧结。
烧结是将湿
法球团化处理后的原料在高温下进行烧结，使其成为坚固的球团。
这个过程需要严格控制温度、时间和气氛，以确保球团的质量。
总的来说，烧结混料工艺是钢铁生产中不可或缺的环节，它直接影响着炼铁的效率和产品质量。
通过科学的原料选择、混合和球团化处理，以及严格的烧结过程控制，可以生产出质量优良的烧结球团，为后续的高炉冶炼提供优质的原料。

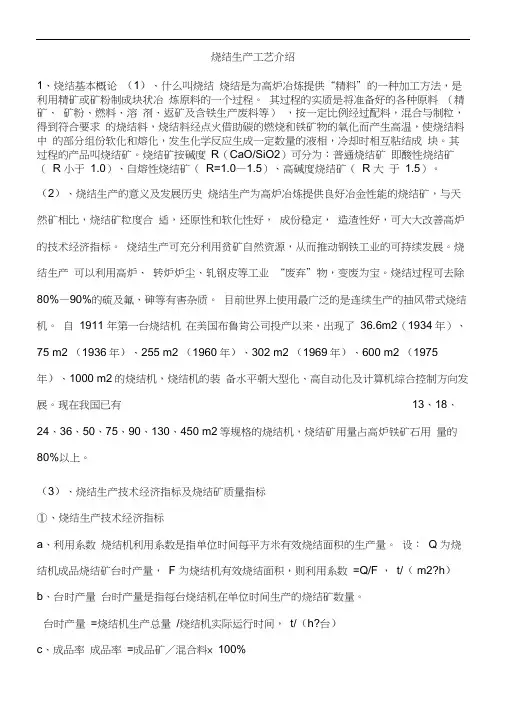

烧结生产工艺介绍
烧结生产工艺介绍1、烧结基本概论（1）、什么叫烧结烧结是为高炉冶炼提供“精料”的一种加工方法，是利用精矿或矿粉制成块状冶炼原料的一个过程。
其过程的实质是将准备好的各种原料（精矿、矿粉、燃料、溶剂、返矿及含铁生产废料等），按一定比例经过配料，混合与制粒，得到符合要求的烧结料，烧结料经点火借助碳的燃烧和铁矿物的氧化而产生高温，使烧结料中的部分组份软化和熔化，发生化学反应生成一定数量的液相，冷却时相互粘结成块。
其过程的产品叫烧结矿。
烧结矿按碱度R（CaO/SiO2）可分为：普通烧结矿即酸性烧结矿（R 小于1.0）、自熔性烧结矿（R=1.0—1.5）、高碱度烧结矿（R 大于1.5）。
（2）、烧结生产的意义及发展历史烧结生产为高炉冶炼提供良好冶金性能的烧结矿，与天然矿相比，烧结矿粒度合适，还原性和软化性好，成份稳定，造渣性好，可大大改善高炉的技术经济指标。
烧结生产可充分利用贫矿自然资源，从而推动钢铁工业的可持续发展。
烧结生产可以利用高炉、转炉炉尘、轧钢皮等工业“废弃”物，变废为宝。
烧结过程可去除80%—90%的硫及氟、砷等有害杂质。
目前世界上使用最广泛的是连续生产的抽风带式烧结机。
自1911 年第一台烧结机在美国布鲁肯公司投产以来，出现了36.6m2（1934年）、75 m2 （1936年）、255 m2 （1960年）、302 m2 （1969年）、600 m2 （1975年）、1000 m2的烧结机，烧结机的装备水平朝大型化、高自动化及计算机综合控制方向发展。
现在我国已有13、18、24、36、50、75、90、130、450 m2等规格的烧结机，烧结矿用量占高炉铁矿石用量的80%以上。
（3）、烧结生产技术经济指标及烧结矿质量指标①、烧结生产技术经济指标a、利用系数烧结机利用系数是指单位时间每平方米有效烧结面积的生产量。
设：Q 为烧结机成品烧结矿台时产量，F 为烧结机有效烧结面积，则利用系数=Q/F ，t/（ m2?h）b、台时产量台时产量是指每台烧结机在单位时间生产的烧结矿数量。
烧结工艺介绍
烧结工艺的简单介绍目前，随着市场竞争的加剧，钢铁工业设备向大型化发展，对原料的要求日益提高，而高炉炼铁生产技术指标的提高，主要依靠入炉原料性质的改善，烧结矿是我国高炉的主要入炉料，因此，保证和提高烧结矿的质量，是保证钢铁工业稳定发展的重要手段。
一、烧结的概念烧结是钢铁生产工艺中的一个重要环节，它是将各种粉状含铁原料，配入适量的燃料和熔剂，加入适量的水，经混合和造球后在烧结设备上使物料发生一系列物理化学变化，将矿粉颗粒黏结成块的过程。
二、烧结矿的来源以及意义铁矿粉造块目前主要有两种方法：烧结法和球团法。
两种方法所获得的块矿分别为烧结矿和球团矿。
球团法通常在选贫矿的地区采用，尤其是北美地区。
而在有天然富矿可以开采使用的地方，烧结法则是一种成本较低的方法，在世界的其它地区被广泛采用。
虽然新的炼铁方法会不断出现，但是烧结矿的需求在很长一段时间内仍将保持在较高的水平。
在我国，高炉入炉的炉料90%^上都是靠烧结法提供的。
因此，铁矿石烧结对我国的钢铁工业有重大的意义。
三、烧结工艺流程介绍经烧结而成的有足够强度和粒度的烧结矿可作为炼铁的熟料。
利用烧结熟料炼铁对于提高高炉利用系数、降低焦比、提高高炉透气性保证高炉运行均有一定意义。
烧结生产的工艺流程如下图所示。
主要包括烧结料的准备，配料与混合, 烧结和产品处理等工序。
［警_1水I ~Sri~ —»j _|~点火: *%结礦辟rwv ~~iI讨烧站矿上鹿炉旷棺1、烧结的原材料准备：含铁原料：含铁量较高、粒度＜5mm 的矿粉，铁精矿，高炉炉尘，轧钢皮， 钢渣等。
一般要求含铁原料品位高，成分稳定，杂质少。
熔剂：要求熔剂中有效CaO 含量高，杂质少，成分稳定，含水3%左右，粒 度小于3mm 的占90%以上。
在烧结料中加入一定量的白云石，使烧结矿含有适 当的MgQ 对烧结过程有良好的作用，可以提高烧结矿的质量。
燃料：主要为焦粉和无烟煤。
对燃料的要求是固定碳含量高，灰分低，挥 发分低，含硫低，成分稳定，含水小于 10%，粒度小于3mm 勺占95%以上。
铁矿石烧结过程的热工分析
固相反应
不同矿物颗粒在高温下 发生化学反应，生成新
的矿物相。
液相形成
部分易熔组分熔化，促 进颗粒粘结，形成块状
烧结矿。
气体逸出
分解反应和固相反应过 程中产生的气体逸出， 影响烧结矿的孔隙率和
气孔形状。
BIG DATA EMPOWERS TO CREATE A NEW ERA
03
铁矿石烧结过程的热工分析方法
意义
烧结是钢铁工业中的重要环节， 通过烧结可以大规模地生产高质 量的铁块，满足钢铁生产的需求 。
铁矿石烧结的基本流程
配料与混合
将铁矿石、燃料和溶剂等原料 按照一定比例混合，加入适量
的水搅拌成料浆。
造球
将料浆注入造球机中，通过滚 动和压缩作用形成一定粒度的 球形颗粒。
烧结
将球形颗粒送入烧结机中，在 高温下进行燃烧和熔融，使铁 矿石中的氧化物还原并熔化成 液态。
01
铁矿石烧结过程简介
BIG DATA EMPOWERS TO CREATE A NEW
ERA
铁矿石烧结的定义
• 铁矿石烧结：将铁矿石、燃料和溶剂等原料按照一定比例混合 ，在高温下进行燃烧和熔融，使铁矿石中的氧化物还原并熔化 成液态，最终冷却凝固成块状铁的过程。
铁矿石烧结的目的和意义
目的
将铁矿石中的氧化物还原成铁， 并去除其中的杂质，提高铁的纯 度和质量。
在新产品开发中的应用
1 2
开发新型烧结矿
通过对铁矿石烧结过程中的热工分析，可以了解 铁矿石的烧结特性，开发新型烧结矿。
优化新产品配方
通过对铁矿石烧结过程中的热工分析，可以了解 不同原料的烧结特性，优化新产品的配方。
3
提高新产品质量
铁矿石的烧结与冶炼
04
铁矿石烧结与冶炼的环境 影响与控制
大气污染物排放与控制
大气污染物排放
在铁矿石的烧结和冶炼过程中，会产生大量的烟尘、二氧化硫、氮氧化物等大气污染物。这些污染物不仅对环境 造成严重污染，还会对人类健康产生严重影响。
02
铁矿石烧结过程
原料准备
01
02
03
铁矿石
选择品位高、成分稳定的 铁矿石作为原料，确保烧 结矿的质量和产量。
燃料
通常使用焦粉或煤粉作为 燃料，提供烧结所需的热 量。
熔剂
加入适量的熔剂，如石灰 石、白云石等，以调整烧 结矿的矿物组成和化学成 分。
配料与混料
配料
根据原料的化学成分和烧结矿的质量 要求，计算各种原料的配比，确保烧 结矿的品位、碱度和其它化学成分符 合要求。
利用
将处理后的烧结矿作为高炉炼铁的原 料，通过高炉冶炼提取出铁水，进一 步加工成各种钢材和铁制品。
03
铁矿石冶炼工艺
直接还原冶炼
直接还原冶炼是一种将铁矿石在还原气氛下进行高温处理，直接将铁矿石中的铁 氧化物还原成金属铁的过程。该工艺通常使用气体或固体还原剂，如天然气、煤 、焦炭等。
直接还原冶炼工艺具有流程短、能耗低、污染小等优点，但生产出的铁金属品位 较低，通常需要进一步加工处理。
混料
将各种原料按照配比混合均匀，确保 烧结过程中各组分能够均匀反应。
烧结矿的冷却与破碎
冷却
烧结矿从烧结机下来后，通过冷却设备将其冷却至适宜的温度，以利于后续的破 碎和运输。
破碎
烧结矿冷却后，经过破碎设备将其破碎至合适的粒度，以便于高炉冶炼。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢铁冶金技术课程
技术论文
论文题目：铁矿石烧结矿生产工艺简介
系别：机电工程系
专业年级：12级机电一体化一班
学生姓名：郑澜涛学号：33011201021
日期：2013年11月
目录
一、引言 (1)
二、烧结原料的准备 (1)
（1）含铁原料 (1)
（2）熔剂 (1)
（3）燃料 (1)
三、配料与混合 (1)
（1）配料 (1)
（2）混合 (1)
四、烧结生产 (2)
（1）布料 (2)
（2）点火 (2)
（3）烧结 (3)
五、烧结过程中的基本化学反应 (3)
（1）固体碳的燃烧反应 (3)
（2）碳酸盐的分解和矿化作用 (3)
（3）铁和锰氧化物的分解、还原和氧化 (4)
六、烧结矿的处理 (4)
七、烧结矿的质量指标 (4)
（1）评价 (4)
（2）化学成分 (4)
（3）强度 (4)
（4）还原性 (4)
八、配料与混合的主要设备 (5)
九、结论 (5)
十、参考文献 (5)
铁矿石烧结矿生产工艺简介
机电一体化专业一班姓名郑澜涛学号33011201021 摘要：铁矿石烧结生产是钢铁工业中关系到高炉生产的产量、质量及能耗的重要环节。
近年来,随着我国钢铁工业的迅猛发展以及铁矿石烧结矿用量的大幅增长,烧结设备大型化已成为必然趋势。
本论文将详细介绍烧结生产的工艺流程，主要工艺设备的工作原理等信息，
关键词:烧结原料，烧结生产，主要设备，化学反应。
