油田污水处理方法
油田污水处理方法引言概述：油田污水处理是保护环境和可持续发展的重要环节。
随着油田开采规模的不断扩大，油田污水处理方法的研究和应用变得尤为重要。
本文将从五个大点出发，详细阐述油田污水处理的方法和技术。
正文内容：1. 物理处理方法1.1 沉淀法：通过加入沉淀剂，使污水中的悬浮物沉淀下来，从而达到净化水质的目的。
1.2 过滤法：利用过滤器将污水中的固体颗粒物拦截下来，使水质得到净化。
1.3 离心法：利用离心机将污水中的固体颗粒物通过离心力分离出来，实现水质的净化。
1.4 吸附法：通过吸附剂吸附污水中的有机物和重金属离子，从而净化水质。
1.5 蒸发法：将污水加热蒸发，使水分蒸发掉，从而实现水质的净化。
2. 化学处理方法2.1 氧化法：利用氧化剂将有机物氧化分解，从而净化水质。
2.2 中和法：通过加入中和剂，将酸性或碱性的污水中的酸碱度调节到中性，实现水质的净化。
2.3 沉淀法：通过加入沉淀剂，使污水中的重金属离子沉淀下来，从而净化水质。
2.4 气浮法：利用气浮设备将污水中的悬浮物和油脂浮起，从而实现水质的净化。
2.5 活性炭吸附法：通过活性炭吸附有机物和重金属离子，实现水质的净化。
3. 生物处理方法3.1 好氧处理法：利用好氧微生物将有机物降解为二氧化碳和水，从而净化水质。
3.2 厌氧处理法：利用厌氧微生物将有机物降解为甲烷和二氧化碳，实现水质的净化。
3.3 植物处理法：利用水生植物吸收污水中的营养物质和重金属离子，从而净化水质。
3.4 红外辐射处理法：利用红外辐射杀灭污水中的微生物，实现水质的净化。
3.5 稳定化处理法：通过添加稳定剂，控制微生物的生长，从而净化水质。
4. 膜分离技术4.1 超滤技术：利用超滤膜将污水中的悬浮物、胶体等分离出来，实现水质的净化。
4.2 逆渗透技术：通过逆渗透膜将污水中的溶解物质和离子分离出来，从而净化水质。
4.3 微滤技术：利用微滤膜将污水中的微生物和悬浮物分离出来，实现水质的净化。
油田污水处理设备
油田污水处理设备一、引言油田是重要的能源产业，但其生产过程中产生的污水对环境造成为了严重的污染。
为了保护环境和可持续发展，油田污水处理设备的研发和应用变得至关重要。
本文将详细介绍油田污水处理设备的标准格式。
二、设备简介油田污水处理设备是用于处理油田生产过程中产生的污水的设备。
其主要功能是将污水中的油类、悬浮物、溶解物和重金属等有害物质去除，使处理后的水达到国家相关标准，可以安全地排放或者循环使用。
三、设备组成1. 沉淀池：用于沉淀污水中的悬浮物和重金属等固体颗粒。
沉淀池通常由耐腐蚀材料制成，具有一定的容积和沉淀时间，以确保有效的固体分离。
2. 滤池：用于进一步去除污水中的悬浮物和颗粒物。
滤池通常采用多层滤料，如砂石、活性炭等，以增加过滤效果。
3. 活性污泥系统：用于去除污水中的有机物。
活性污泥系统通过生物降解有机物，将其转化为无害物质。
系统包括曝气池、沉淀池和污泥回流系统等组成部份。
4. 膜分离装置：用于去除污水中的弱小颗粒和溶解物。
膜分离装置通常采用微孔膜或者反渗透膜，具有高效的过滤效果。
5. 消毒系统：用于杀灭污水中的细菌和病毒。
消毒系统通常采用紫外线或者化学消毒方法，以确保处理后的水质安全。
四、设备工作原理油田污水处理设备的工作原理主要包括以下几个步骤：1. 沉淀：污水首先进入沉淀池，通过重力作用，固体颗粒沉淀到池底，形成污泥。
清水则从池顶流出。
2. 过滤：清水经过滤池，通过多层滤料的过滤作用，进一步去除悬浮物和颗粒物。
3. 生物降解：清水进入活性污泥系统，与活性污泥接触，有机物被微生物降解为无害物质。
4. 膜分离：经过生物降解后的水进入膜分离装置，微孔膜或者反渗透膜将弱小颗粒和溶解物分离出来，得到更纯净的水。
5. 消毒：最后，经过膜分离的水进入消毒系统，通过紫外线或者化学消毒，杀灭细菌和病毒，确保水质安全。
五、设备性能指标1. 处理能力：油田污水处理设备的处理能力是指单位时间内处理的污水量，通常以立方米/小时为单位。

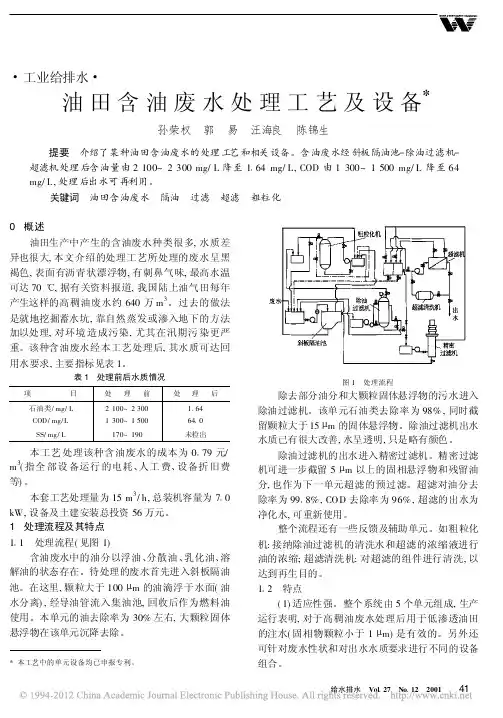

油田含油废水处理工艺及设备
斜板式隔油池( CP I 油水分离器) 是平行板式隔 油池( PPI ) 的改良型。本装置采 用倾斜板, 倾斜角 为 45b。板间 距 20 ~ 40 mm 。处理 水沿 板面 向上 流, 水中的油滴也沿板面向上流, 然后用集油管汇集 排出。水中的固体杂物落入槽底部, 处理后水从溢 流堰排出。设备进水含油量 2 100~ 2 300 mg/ L ; 水 力停留时间 45 min; 过板雷诺数小于 80; 出水含油 量 2 000 mg/ L ; 出水 SS 160 mg/ L 。 21113 主要特点
研制的过滤机, 反冲洗是靠滤料流态化完成滤
层上部截留物和滤料吸附的油污, 经反洗离心式渣
浆泵和特殊设计的流态化喷嘴的作用被脱掉。在此
过程中, 由于整床滤料的充分扰动, 颗粒间强烈摩擦
碰撞, 使水中油分粗粒化后富集于过滤机顶部自动
排入回收单元。因此, 集水装置应满足在滤料再生
时其自身能得到彻底清洗, 长期运行滤料磨损后不
* 本工艺中的单元设备均已申报专利。
图 1 处理流程
除去部分油分和大颗粒固体悬浮物的污水进入 除油过滤机。该单元石油类去除率为 98% , 同时截 留颗粒大于 15 Lm 的固体悬浮物。除油过滤机出水 水质已有很大改善, 水呈透明, 只是略有颜色。
除油过滤机的出水进入精密过滤机。精密过滤 机可进一步截留 5 Lm 以上的固相悬浮物和残留油 分, 也作为下一单元超滤的预过滤。超滤对油分去 除率为 9918% , COD 去除率为 96% , 超滤的出水为 净化水, 可重新使用。

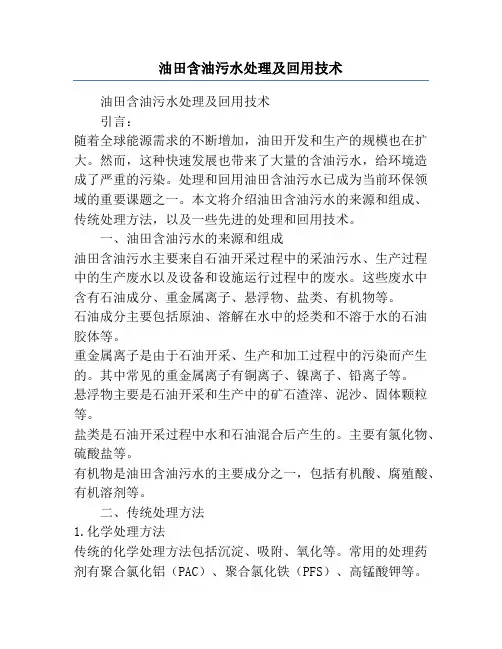

油田含油污水处理及回用技术
油田含油污水处理及回用技术油田含油污水处理及回用技术引言：随着全球能源需求的不断增加，油田开发和生产的规模也在扩大。
然而，这种快速发展也带来了大量的含油污水，给环境造成了严重的污染。
处理和回用油田含油污水已成为当前环保领域的重要课题之一。
本文将介绍油田含油污水的来源和组成、传统处理方法，以及一些先进的处理和回用技术。
一、油田含油污水的来源和组成油田含油污水主要来自石油开采过程中的采油污水、生产过程中的生产废水以及设备和设施运行过程中的废水。
这些废水中含有石油成分、重金属离子、悬浮物、盐类、有机物等。
石油成分主要包括原油、溶解在水中的烃类和不溶于水的石油胶体等。
重金属离子是由于石油开采、生产和加工过程中的污染而产生的。
其中常见的重金属离子有铜离子、镍离子、铅离子等。
悬浮物主要是石油开采和生产中的矿石渣滓、泥沙、固体颗粒等。
盐类是石油开采过程中水和石油混合后产生的。
主要有氯化物、硫酸盐等。
有机物是油田含油污水的主要成分之一，包括有机酸、腐殖酸、有机溶剂等。
二、传统处理方法1.化学处理方法传统的化学处理方法包括沉淀、吸附、氧化等。
常用的处理药剂有聚合氯化铝（PAC）、聚合氯化铁（PFS）、高锰酸钾等。
这些化学药剂可以通过与污水中的油类、悬浮物、重金属离子等反应生成沉淀物，从而达到净化水质的目的。
2.生物处理方法生物处理方法主要利用微生物对污水中的有机物进行降解，常用的方法有活性污泥法和生物膜法。
活性污泥法通过悬浮生物膜的形成，利用微生物对有机物进行吸附和降解，达到净化水质的目的。
生物膜法则是利用生物膜的形成和代谢活动，将有机物转化为无机物，达到净化水质的效果。
三、先进的处理和回用技术1. 膜分离技术膜分离技术是目前油田含油污水处理的一种重要技术，包括微滤、超滤、纳滤和反渗透等。
膜分离技术相对传统处理方法效果更好，能有效去除水中的悬浮物、油类、重金属和盐类等污染物，同时也能回收可用水。
2. 离子交换技术离子交换技术通过树脂材料对水中的离子进行吸附和解吸，实现水质的净化和回用。

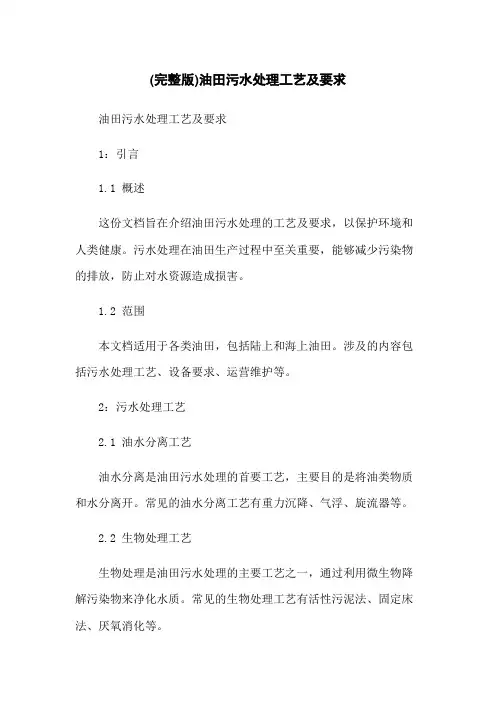

(完整版)油田污水处理工艺及要求
(完整版)油田污水处理工艺及要求油田污水处理工艺及要求1：引言1.1 概述这份文档旨在介绍油田污水处理的工艺及要求，以保护环境和人类健康。
污水处理在油田生产过程中至关重要，能够减少污染物的排放，防止对水资源造成损害。
1.2 范围本文档适用于各类油田，包括陆上和海上油田。
涉及的内容包括污水处理工艺、设备要求、运营维护等。
2：污水处理工艺2.1 油水分离工艺油水分离是油田污水处理的首要工艺，主要目的是将油类物质和水分离开。
常见的油水分离工艺有重力沉降、气浮、旋流器等。
2.2 生物处理工艺生物处理是油田污水处理的主要工艺之一，通过利用微生物降解污染物来净化水质。
常见的生物处理工艺有活性污泥法、固定床法、厌氧消化等。
2.3 二次沉淀工艺二次沉淀工艺用于进一步去除污水中的悬浮物和颗粒污染物，提高水质的综合净化效果。
常见的二次沉淀工艺有混凝沉淀、滤池沉淀等。
2.4 消毒工艺消毒工艺用于去除油田污水中的细菌和，确保处理后的水质符合相关标准。
常见的消毒工艺有氯消毒、紫外线消毒等。
3：设备要求3.1 污水处理设备污水处理设备应具备高效、稳定、可靠的特点，能够适应各类油田的工况要求。
应根据污水产生量和处理工艺的要求，选用合适的设备，如油水分离器、生物处理系统、混凝剂投加系统等。
3.2 自动化控制系统污水处理系统应配备先进的自动化控制系统，能够实时监测和调控处理过程。
该系统应能自动调节反应器温度、PH值、曝气量等参数，以提高处理效率。
3.3 化学品储存设施为保证污水处理工艺的正常运行，需要建立化学品储存设施，用于储存各类处理剂和试剂。
储存设施应符合相关安全要求，防止化学品泄漏和事故发生。
4：运营维护4.1 操作规程制定污水处理操作规程，明确操作流程和要求，确保操作人员能够正确、安全地进行操作。
操作规程应包括设备启停、化学品投加、设备维护等内容。
4.2 日常维护定期对污水处理设备进行检查和维护，确保设备的正常运行。
维护工作包括设备清洗、泵检修、设备润滑等。

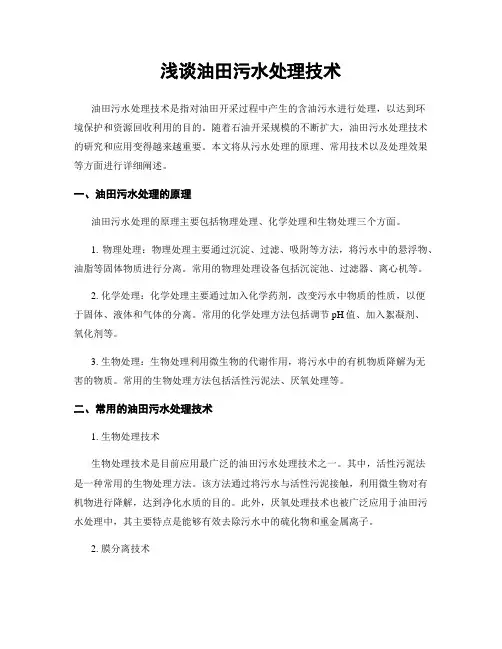

浅谈油田污水处理技术
浅谈油田污水处理技术油田污水处理技术是指对油田开采过程中产生的含油污水进行处理，以达到环境保护和资源回收利用的目的。
随着石油开采规模的不断扩大，油田污水处理技术的研究和应用变得越来越重要。
本文将从污水处理的原理、常用技术以及处理效果等方面进行详细阐述。
一、油田污水处理的原理油田污水处理的原理主要包括物理处理、化学处理和生物处理三个方面。
1. 物理处理：物理处理主要通过沉淀、过滤、吸附等方法，将污水中的悬浮物、油脂等固体物质进行分离。
常用的物理处理设备包括沉淀池、过滤器、离心机等。
2. 化学处理：化学处理主要通过加入化学药剂，改变污水中物质的性质，以便于固体、液体和气体的分离。
常用的化学处理方法包括调节pH值、加入絮凝剂、氧化剂等。
3. 生物处理：生物处理利用微生物的代谢作用，将污水中的有机物质降解为无害的物质。
常用的生物处理方法包括活性污泥法、厌氧处理等。
二、常用的油田污水处理技术1. 生物处理技术生物处理技术是目前应用最广泛的油田污水处理技术之一。
其中，活性污泥法是一种常用的生物处理方法。
该方法通过将污水与活性污泥接触，利用微生物对有机物进行降解，达到净化水质的目的。
此外，厌氧处理技术也被广泛应用于油田污水处理中，其主要特点是能够有效去除污水中的硫化物和重金属离子。
2. 膜分离技术膜分离技术是一种高效的油田污水处理技术。
该技术通过使用特殊的膜材料，将污水中的固体颗粒、油脂和溶解物质进行分离。
常用的膜分离技术包括微滤、超滤、纳滤和反渗透等。
膜分离技术具有操作简便、处理效果好的优点，被广泛应用于油田污水处理中。
3. 化学氧化技术化学氧化技术是一种将污水中的有机物质氧化分解的方法。
常用的化学氧化剂有臭氧、过氧化氢等。
化学氧化技术可以有效去除污水中的有机物质，但其操作复杂，成本较高。
三、油田污水处理技术的处理效果油田污水处理技术的处理效果主要体现在以下几个方面：1. 悬浮物去除率：油田污水中含有大量的悬浮物，通过适当的处理技术，可以将悬浮物的去除率提高到90%以上。
油田污水处理技术
摘要随着国内外油田开发力度的不断加大，产生的油田污水越来越多，这些污水严重破坏了生态坏境。
同时不断深入的开发油田注水，很多油藏对注入水的水质的要求也变得越来越高。
所以，对污水的处理成为各大油田十分重要的工作。
本文介绍了污水处理的主要设备和方工艺法，总结一些当下应用比较广泛的油田污水处理技术。
并展望了油田污水处理技术未来的发展方向。
关键词：油田污水，处理技术，处理设备目录第1章前言 (1)第2章油田污水处理技术的研究现状 (2)2.1 油田污水处理存在的重要意义 (2)2.1.1 保证生物健康 (2)2.1.2 节约原油 (2)2.1.3 保护地下水资源 (2)2.1.4 保证生产安全 (2)2.1.5 方便生产和生活 (2)2.2 油田污水处理的常用设备装置 (2)2.2.1 除油罐 (2)2.2.2 浮选池 (3)2.2.3 射流浮选设备 (3)2.2.4 旋流混合反应澄清设备 (3)2.2.5 溶气气浮设备 (4)2.3 油田污水处理的一般方法 (4)2.3.1 物理方法 (4)2.3.2 化学方法 (5)2.3.3 生物方法 (6)第3章展望 (7)参考文献 (8)致谢 (9)第1章前言很多油田以注水为开发方式，水通过注水井直接注入油田内，在这里面大部分的水通过采油井跟原油一同回到地面，但是这部分得水在原油向外运输之前必须要除去，而脱出的污水中往往含有一定量的原油，这种含有原油的水被称为油田采出水。
随着油田开采力度的加大，采出水的量变得越来越多[1]。
我国很多地区水资源匮乏，如何将油田污水进行处理变废为宝，并且在以后能应用于人们的日常生活和灌溉，这个具有十分重要的意义。
油田开采的年代变得越来越长, 采出的混合液的含水率也越来越高,其中有少部分油田已达到了90%以上, 这些油田污水会被继续使用，已成为油田注水的主要水源。
然而油田外围低渗透油区的不断的被开发,对油田注水水质要求变得越来越严格。
油田含油污水处理及回用技术
油田含油污水处理及回用技术油田含油污水处理及回用技术随着石油开采的不断推进，油田含油污水问题日益严重。
油田污水含有大量的石油烃类物质，不仅对环境造成污染，还严重影响地下水资源的开发和安全。
因此，开展油田含油污水处理及回用技术的研究具有重要的意义。
目前，针对油田含油污水处理，常用的方法主要包括物理处理、化学处理和生物处理等。
1. 物理处理物理处理是通过物理力学原理将含油污水中的固体颗粒和油水分离。
常见的方法有沉降、过滤、离心和气浮等。
沉降是指将含油污水经过静态沉淀池等设备，利用离心力和重力将其中的固体颗粒沉降到底部，从而实现固液分离的过程。
过滤是通过滤料的孔隙结构将含油污水中的固体颗粒拦截，实现固液分离。
常用的滤料有砂石、活性炭等。
离心是通过转速高速旋转的离心机，使含油污水中的固体颗粒和油水分离。
离心技术具有处理效果好、处理速度快的优点。
气浮是利用气泡的浮力将含油污水中的油水分离。
通过向污水中注入含气的气液混合物，使气泡悬浮在污水中，将其带走。
气浮技术适用于含油污水中油含量较高的情况。
2. 化学处理化学处理主要是利用化学物质与含油污水中的有机物或无机物发生反应，使其凝固或沉淀，从而达到去除有机物和重金属离子的目的。
常用的化学处理方法有絮凝、中和和氧化等。
絮凝是指向含油污水中添加絮凝剂，使其中的悬浮颗粒凝聚成大颗粒，便于沉淀和过滤。
中和是利用酸碱反应，将含油污水中的酸碱度调整到中性或碱性，从而改善油水分离情况。
氧化是指利用化学氧化剂，如高锰酸钾、过硫酸钠等，氧化含油污水中的有机物，使其降解为无害物质。
3. 生物处理生物处理是利用微生物的生物活性，降解含油污水中的有机物。
生物处理常用的方法包括好氧处理和厌氧处理两种。
好氧处理是在含氧条件下，将微生物与含油污水接触，通过微生物的代谢活性，将有机物降解为无害物质。
好氧处理所需的设备复杂，但处理效果较好。
厌氧处理是在氧气缺乏的条件下进行，微生物通过厌氧反应将有机物转化为沼气等可再利用的产物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3 有多种气体
溶解有O2、H2S,CO2等多种气体。其中的O2是很强的去极化剂，他能使阳 极的铁离子失去电子，生成Fe2+或Fe3+，从而生成Fe(OH)3沉淀:H2S,CO2等酸 性气体可生成腐蚀性物质，加剧金属设备的腐蚀。
技术知识交流讲座 油田污水的主要特点 4 多种悬浮固体
油田污水的主要特点
除氧剂
能除去水中溶解氧的化学药剂叫除氧剂，除氧剂都是还原剂。常用的除氧剂有： 亚硫酸盐（铜、锰、镍和钴的二价金属盐作催化剂）、二氧化硫、联氨等。
技术知识交流讲座 油田污水的主要处理剂
杀菌剂
油田污水的主要处理剂
主要包括：氧化型杀菌剂：通过氧化作用杀菌。Cl2、次氯酸钠、次氯酸钙、高铁酸钾、 高锰酸钾等。
技术知识交流讲座
油田污水处理的主要工艺与设备
技术知识交流讲座
二、油田污水的一些典型工艺
含油污水 油井 溢流沉降罐 沉降除油罐 调节水罐
油田污水处理的主要工艺与设备
两级多功能核桃壳 过滤
水井
配水间
注水泵
净化水罐
两级改性纤维球过 滤器
1 重力分离沉降除油与核桃壳粗滤器＋纤维球精滤污水处理工艺示意图—长庆油田
技术知识交流讲座
油田污水处理工艺与设备
技术知识交流讲座
提 纲
油田污水的主要特点 油田污水主要处理和调整剂
污水处理的主要工艺与设备
污水处理技术的发展趋势
油田污水处理调查的启发
技术知识交流讲座 油田污水的主要特点 1 含油
油田污水的主要特点
原油是油田污水含有的主要污染物，其含油量一般为1000mg/L左右，少部分 油田污水含油量高达3000-5000mg/L。污水中含油的存在形式可分为悬浮状、分 散状、乳化状和溶解状四种形态 。 2 高矿化度 含有多种离子在污水中，含有Ca2+、Mg2+、K+、Na+、Fe2+等多种阳离子 和Cl-,HCO3-,CO32-,S2-等多种阴离子。在一定条件下，这些离子相互结合，生 成不溶于水的化合物，如CaC03、CaS04,MgC03等。这些化合物，或悬浮在水 中，会使水变浑浊;或沉积在管壁上，引起管壁结垢。
油田污水处理发展趋势 油田污水处理后回用已经越来越受到重视。目前的研究有如下趋势：
1.新型水处理药剂的研制和开发
混凝剂是油田采出水、钻井污水等处理中重要的药剂，研制混凝能力强、能够快速 破乳、沉降速度快、絮凝体体积小、在碱性和中性条件下同样有效的新型混凝剂，是 水处理药剂开发者致力的方向。近年来，研制和应用原料来源广的聚合铝、铁、硅等 混凝剂成为热点，无机高分子混凝剂的品种已经逐步形成系列；而在有机方面，有机 混凝剂复合配方的筛选和高聚物枝接是研究的重点。 2.先进设备的研制和新技术的应用 国内陈忠喜等专家开发出的横向流含油污水除油器，E.Bessa等采用光催化氧化技 术，S.Rubach等采用电絮凝技术等都取得了较好的效果。另外，微波能技术和超声波 技术也都是今后研究的重点。
非氧化型杀菌剂 吸附型杀菌剂：通过吸附在细菌表面，影响细菌正常的新陈代谢而起到杀菌效果。如 季铵化合物。 渗透型杀菌剂：这类杀菌剂渗透入细菌的细胞中，破坏细菌体内的生物酶而起到杀菌 效果。 杀菌剂多复配使用，复配杀菌剂的效果超过单一杀菌剂的效果。
杀菌剂必须交替使用，因长期使用一种杀菌剂会使细菌产生抗药性而显著降低杀菌剂 的效果。
技术知识交流讲座 油田污水的主要处理剂
助凝剂
油田污水的主要处理剂
本身可以起凝聚作用，也可不起凝聚作用，但与混凝剂一起使用时，它能促进水的 混凝过程，产生大而结实的矾花。 助凝剂常使用有机非离子型和阴离子型的水溶性聚合物，如聚丙烯酰胺、部分水解 聚丙烯酰胺、聚乙二醇等，这些水溶性聚合物都是线形聚合物，可通过吸附而桥接在颗 粒表面，使他们聚结在一起。 使用絮凝剂处理水时，有两点值得注意：
曝气式沉砂池原理图
12
竖流式气浮池原理图
技术知识交流讲座
油田污水处理的主要工艺与设备
13
活性污泥池原理图
14
曝气生物滤池原理图
技术知识交流讲座
油田污水处理的主要工艺与设备
污) 水 (系 布 水 统 反 冲 洗 废 水 陶层 粒) (填 生 物 料 卵 石 (层 承 托 ) 冲 洗 水 泵
空 气 管 反洗 冲系 气统 管) ( 反 冲 冲系 洗统 水) (洗 反 冲 滤) 头 (系 布 水 统
技术知识交流讲座
油田污水处理的主要工艺与设备
8、粗粒化－混凝除油－单阀滤罐过滤流程图
技术知识交流讲座
三、油田污水的一些设备的结构、原理示意图
油田污水处理的主要工艺与设备
1平流池示意图
2 粗粒化罐构造图
技术知识交流讲座
油田污水处理的主要工艺与设备
4 立式斜板除油罐构造图（1进水管；2中 心反应筒；3配水管；4集水管；5中心管柱； 6出水管；7波纹斜板组；8溢流管；9集油管 ；10出油管；11排污管）
1）注意混凝剂和助凝剂都有一个最佳浓度，大于或小于这个最佳浓度，絮凝效果都 不好。
2）注意加入顺序，要先加入混凝剂，接触了固体颗粒表面的负电性，再加入助凝剂。 有机阳离子形聚合物，兼有混凝剂和助凝剂的作用，应此可单独使用。
技术知识交流讲座 油田污水的主要处理剂
油田污水的主要处理剂
阻垢剂（油田水结垢通常只有少数几种盐，常见的垢的类型有碳酸钙、碳酸镁、硫酸钙、 硫酸钡、硫酸锶等。 ） 阻垢剂是一些化学药品的统称，把少量防垢剂加入水中，通常能起到延缓、减少或抑制 结垢的作用。使用防垢剂是油田最为常用的方法，其高效、简便、易行。 常用的阻垢剂种类有： 磷酸盐：如：EDTMP、HEDP、AEDP等。 氨基多羧酸盐：如：EDTA、MIMDA 、IMDA等。 磷酸脂盐 低分子聚合物 如：DMAA、PVAA、PAA、PMA
15
生物曝气滤池(BAF)的构造图
技术知识交流讲座
油田污水处理的主要工艺与设备
带 式 浓 缩 压 滤 机
平流沉淀池
曝气式沉砂池
技术知识交流讲座
油田污水处理的主要工艺与设备
辐流沉淀池
竖流沉淀池
技术知识交流讲座
油田污水处理的主要工艺与设备
纤维球滤料
蜂窝斜管填料
沸石滤料
技术知识交流讲座
油田污水处理的发展趋势
清水剂
主要是去除污水中的含油，污水中的油是已油珠的方式存在于水中。油珠的表面，由于吸 附了阴离子型表面活性剂(如羧酸盐型表面活性剂)，形成扩散双电层而带负电。清水剂可 使它们易于聚结、上浮在除油设备中去除。 1 阳离子型聚合物 这类聚合物包括无机阳离子型聚合物和有机阳离子型聚合物。 无机阳离子型聚合物如羟基铝、羟基铁和羟基锆。它们的多核羟桥络离子有中和油珠表 面负电性和桥接油珠的作用，使油珠易于聚结、上浮。 有机阳离子聚合物同样有中和油珠表面负电性和桥接油滴的作用，使油珠易于聚结、上浮。 2 有分支的表面活性剂 有分支的表面活性剂可取代油珠表面原有的吸附膜，使保护作用大大削弱，从而使油珠 易于聚结、上浮。
技术知识交流讲座 油田污水的主要处理剂
絮凝剂
油田污水的主要处理剂
无机絮凝剂（聚铝类：聚合氯化铝PAC,聚合硫酸铝PAS，聚硫氯化铝PACS，聚合磷酸 铝PAP）;（聚铁类：聚合硫酸铁PFS,聚合氯化铁PFC，聚合硫酸氯化铁PFSC）;(复合 型无机高分子絮凝剂：聚合氯化铝铁PAFC,聚合硫酸铝铁PFC，聚合硫酸氯化铁PAFC， 聚合硫酸氯化铝铁PAFCS); 有机絮凝剂（聚丙烯酰胺PAM，CG-A，UP-20等）；
采出水 原水罐 压力罐
一级 过滤器
二级 过滤器
精细 过滤器
净化 水罐
注水
2 三级改性纤维球过滤器处理工艺流程示意图 –长庆油田
技术知识交流讲座
油田污水处理的主要工艺与设备
3 自然除油－混凝除油－过滤流程图
4 吉林油田乾安采油厂联合站污水处理改造后流程
技术知识交流讲座
油田污水处理的主要工艺与设备
5 重力式污水处理流程
技术知识交流讲座
油田污水处理的主要工艺与设备
3）物理化学法：油田污水物化处理法通常包括气浮法和吸附法两种 。 4）生物法：生物法是利用微生物的生化作用，将复杂的有机物分解为简单的
物质，将有毒的物质转化为无毒物质，从而使废水得以净化。根据氧气的供
应与否，将生物法分成好氧生物处理和厌氧生物处理。采油废水经隔油池和 气浮处理后，可采用活性泥法、滴滤法、曝气法或接触氧化法等生化方法处 理。一种代表性的工艺流程见图。国外也有报道在经API隔油池和气浮处理后 采用氧化塘法进一步处理。 生物法较物理或化学方法成本低，投资少，效率高，无二次污染，广泛 为各国所采用。油田废水可生化性较差，且含有难降解的有机物，因此，目 前国内外普遍采用A/O法、接触氧化、曝气生物滤池（BAF）、SBR、UASB等处 理油田污水。
1）物理法：物理处理法的重点是去除废水中的矿物质和大部分固体悬浮物、油类等。物 理法主要包括重力分离、离心分离、过滤、粗粒化、膜分离和蒸发等方法。
2）化学法：化学法主要用于处理废水中不能单独用物理法或生物法去除的一部分胶体
和溶解性物质，特别是含油废水中的乳化油。包括混凝沉淀、化学转化和中和法。化学 处理法主要用于去除乳化油。一般是直接用化学药剂来削弱分散态油珠的稳定性。通常 是投加无机混凝剂常为铝盐和铁盐，然后通过沉降或气浮法将分离的油去除。投加混凝 剂后，气浮除油的效率可提高10%～25%，最高可达95%以上。
综述：成分复杂，其显著特点是腐蚀性强、结垢快。油田污水的悬浮物和油是 采油废水回注中导致注水井和油层堵塞的两个重要因素。
技术知识交流讲座
油田污水的主要特点
油田污水导致管线结垢
பைடு நூலகம்
川口采油厂污水池里站的反应器腐蚀
管线腐蚀
