2020届中考物理一轮复习(中考题)《温控电路》强化练习卷
2020届中考物理一轮复习题型强化练习题卷：内能利用
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
【中考物理】2022-2023学年广东省深圳市第一轮专项复习—温档类计算专题(含解析)
【中考物理】2022-2023学年广东省深圳市第一轮专项复习—温档类计算专题一、单选题1．在综合实践活动中，小明设计了一种电热饮水机电路，如图甲所示。
和均为电热丝，1R 2R 是自动控制开关，可实现“低温挡”“高温挡”之间的转换。
饮水机工作时功率随时间的关2S 系图像如图乙所示。
下列说法正确的是（ ）A ．当只闭合开关时，处于高温档B ．高温挡的功率为220W 1S C ．电阻的阻值为110ΩD ．30min 内电路消耗的总电能是2R 46.610J 二、计算题2．电热饮水机是生活中常用电器，它有加热和保温两种功能，如表是该饮水机的铭牌，简化电路如图所示，S 0为温控开关，求：智能牌电热饮水机额定电压220V加热1100W 额定功率保温121W 频率50Hz（1）饮水机正常加热10min所消耗的电能；（2）当饮水机加热时R1的功率；（3）电路中R2的阻值。
3．小明家的豆浆机的简化电路如图所示，铬牌中部分参数如表所示。
豆浆机工作时加热器先加热，待水温达到64℃时温控开关闭合，电动机开始打磨且加热器继续加热，直到产出豆浆成品，电源开关自动断开。
小明用初温20℃、总质量为1kg的水和少量豆子制作豆浆。
[水和豆子的比热容取c=4.2×103J/（kg•℃）]豆浆机铭牌最大容积V/L2加热器功率P热/W880额定电压U/V220电动机功率P动/W120（1）求加热器单独工作时电路中的电流；（2）求温控开关闭合前水和豆子吸收的热量；（3）本次制作豆浆共计用了9min的时间，若在温控开关闭合前加热器正常工作生产的热量70%被水和豆子吸收，求本次制作豆浆共消耗的电能。
4．明家电热饮水机有加热和保温两种工作状态，它的简化电路图如图所示，R1和R2均为用来加热且阻值不变的电热丝，饮水机部分参数如表所示。
额定电压220V加热功率880W额定功率保温功率242W容量 2.5L（1）求该饮水机加热时的电流；（2）求电阻R2的阻值；（3）某一天，小明断开家中其它用电器，使饮水机处于加热状态，发现家中标着“3000r/(kW·h)”字样的电能表转盘在3min内转了120转，求此饮水机加热的实际功率。
2020年中考物理电学专项复习综合训练题含答案
2020年中考物理电学专项复习综合训练题含答案一、电磁学综合题1．（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R 1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A ，即要求控制电路中的总电阻不变，所以R 0的阻值必须调小。
（2019·江苏中考模拟）某同学设计的一个温控电加热装置，原理如图所示，电压U ＝6V ，R t 为热敏电阻其阻值随加热环境温度的升高而增大。
电磁铁线圈电阻不计，当线中的电流I ＞＝10mA 时，铁吸下与下触点A 接触；当I ＜10mA 时，衔铁松开与B 触点接触，U 2＝220V ，R 1＝48.4Ω（1）衔铁刚被吸下时，求R t 的阻值；（2）仅需在线框内加一根导线，即可安现该电加热器具有加热和保温功能请用笔画线画出这根导线（3）求该电加热器处于加热挡时的电功率（4）若该电加热器的保温时功率是加热时功率的10%，求R 2的阻值【答案】（1）600Ω（2）（3）1000W （4）435.6Ω【解析】 【详解】(1) 当线中的电流I >=10mA 时, 衔铁吸下,因此衔铁刚被吸下时，R t 的阻值为： R t =1U I =36V1010A-⨯=600Ω; (2) 在线框内加一根导线，如图所示，衔铁吸下与下触点A 接触，电路中只有R 1，加热器处于加热状态，衔铁上触点B 接触，电路中R 1和R 2串联，加热器处于保温状态。
(3)该电加热器处于加热挡时的电功率:P 加热=221U R =()222048.4ΩV =1000W(4) 若该电加热器的保温时功率是加热时功率的10%, 则电加热器的保温时功率为： P 保温= P 加热⨯10%=1000W ⨯10%=100W,由P =2U R得，电加热器的保温时电路的总电阻为：R 总=2U P 保温=()2220100WV =484Ω,则R 2的阻值为：2．（4）高温超导材料具有零电阻特性，即超导电性，可以应用于大电流应用：超导发电、输电和储能。
2020年中考物理 电学专项复习综合训练题及答案
2020年中考物理电学专项复习综合训练题及答案一、电磁学综合题1．由P＝Wt=Fst＝Fv，可得，机器人运动的速度：v＝20.4Pf=0.43020WN＝0.6m/s.（2019·陕西中考模拟）多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。
图乙是某品牌养生壶简化电路图。
（ρ水＝1×103kg/m3，c水＝4.2×103J/（kg•℃），g ＝10N/kg）（1）开关S1、S2处于什么状态，养生壶为高温档，说明判断依据；（2）求R1的阻值；（3）养生壶处于低温档工作时，求电路中的电流大小；（4）在标准大气压下，使用高温档将初温是12℃的一壶水烧开，若养生壶高温档加热效率为80%，求水吸收的热量和烧开一壶水需要的时间。
【答案】（1）当开关S1闭合，S2接B时，为高温档；因为此时电阻R1、R2并联，电路中的总电阻最小，总功率最大；（2）88Ω；（3）1.25A；（4）420s【解析】【详解】（1）由图知，当开关S1闭合，S2接B时，电阻R1、R2并联，电路中的总电阻最小，由P＝2UR可知，总功率最大，所以此状态为高温档；答：当开关S1闭合，S2接B时，为高温档；因为此时电阻R1、R2并联，电路中的总电阻最小，总功率最大。
（2）由图知，当开关S 1断开，S 2接A 时，电阻R 1、R 2串联，电路中的总电阻最大，由P＝2U R可知，总功率最小，此时为低温档；当S 2接A ，S 1闭合时，R 2被短路，只有电阻R 1接入电路，养生壶处于中温档。
由P ＝UI 得，正常工作时通过R 1的电流为：I 1＝P U中＝550220W V ＝2.5A ，由I ＝U R 得，R 1的阻值：R 1＝1U I ＝2202.5VA＝88Ω；答：电阻R 1的阻值是88Ω（3）由P ＝UI 得，养生壶在低温档工作时电路中的电流为：I 低＝P U低＝275220WV ＝1.25A ； 答：养生壶处于低温档工作时电流为1.25A （4）由ρ＝m V可得，水的质量：m ＝ρV ＝1×103kg/m 3×1×10﹣3m 3＝1kg ，水吸收的热量：Q 吸＝cm （t ﹣t 0）＝4.2×103J/（kg•℃）×1kg×（100℃﹣12℃）=3.696×105J ，由η＝Q w吸和W ＝Pt 得，烧开一壶水需要的时间为：t ＝W P 高＝Q P η吸高＝53.69610110080%JW ⨯⨯＝420s 。
【2020中考物理必备】一轮复习电路故障分析填空题专练,20题有答案
【2020中考物理必备】一轮复习电路故障分析填空题专练，20题有答案1．在图中所示电路中，电源电压恒为6V．闭合S后，发现两个小灯泡（均标有”3V 1W “）都不亮，用电压表测得U ac=U bd=6V，如果电路中的各段导线及连接处均无问题且故障只有一处，那么电路故障是（须指明那个元件出了什么故障）；如果此时用电压表去测灯泡L1两端电压，则电压表的示数为．2．在如图所示的电路中，电源电压保持不变。
已知电阻R1、R2中仅有一个出现了故障，且闭合电键S前后，其他元件均保持完好。
当电键S闭合时①若电流表的指针发生偏转，电路中的故障是____。
②若电流表的指针不发生偏转，电路中的故障是____。
3．在如图所示的电路中，电源电压保持不变．电路中出现了断路故障，且只发生在电阻R1、R2上．电键S闭合后，①若观察到各电表示数为_______，则 R2一定发生断路；②若观察到两个电表均无示数，则故障可能是__________．4．如图所示，电源电压保持不变，电键S闭合时，发现电路中至少有一个电表示数不发生变化（不发生电源短路），已知故障发生在电阻R或灯L上，其他元件仍保持完好．①断开电键S，用一个完好的小灯替换L后，小灯_____（选填“一定发光”、“一定不发光”或“可能发光”）．②在原故障电路中，断开电键S，将灯L与R位置互换后，电压表V的示数发生变化，电路中可能存在的故障是_____．5．如图所示的电路中，电源电压保持不变。
当开关S闭合后，小灯泡不亮，电压表有示数，已知小灯泡L、电阻R中仅有一个出现了故障。
根据现象初步判断电路中的故障可能是_____或_____。
6．如图所示，两只电表及导线完好．闭合开关，两只电表示数均为零．现用一个完好的电阻替换R2，再闭合开关：①若只有电压表示数不为零，则原来的故障是；②若只有电流表示数不为零，则原来的故障是．7．在图所示的电路中，电源电压为U，闭合电键S，小灯泡L不发光。
中考物理一轮复习专题练习——电和磁综合计算(有答案,共6题)

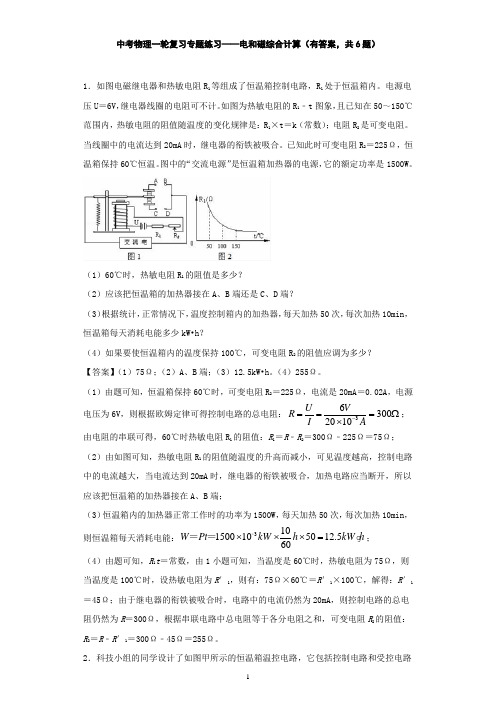

中考物理一轮复习专题练习——电和磁综合计算（有答案，共6题）1．如图电磁继电器和热敏电阻R 1等组成了恒温箱控制电路，R 1处于恒温箱内。
电源电压U ＝6V ，继电器线圈的电阻可不计。
如图为热敏电阻的R 1﹣t 图象，且已知在50～150℃范围内，热敏电阻的阻值随温度的变化规律是：R 1×t ＝k （常数）；电阻R 2是可变电阻。
当线圈中的电流达到20mA 时，继电器的衔铁被吸合。
已知此时可变电阻R 2＝225Ω，恒温箱保持60℃恒温。
图中的“交流电源”是恒温箱加热器的电源，它的额定功率是1500W 。
（1）60℃时，热敏电阻R 1的阻值是多少？（2）应该把恒温箱的加热器接在A 、B 端还是C 、D 端？（3）根据统计，正常情况下，温度控制箱内的加热器，每天加热50次，每次加热10min ，恒温箱每天消耗电能多少kW •h ？（4）如果要使恒温箱内的温度保持100℃，可变电阻R 2的阻值应调为多少？【答案】（1）75Ω；（2）A 、B 端；（3）12.5kW •h 。
（4）255Ω。
（1）由题可知，恒温箱保持60℃时，可变电阻R 2＝225Ω，电流是20mA ＝0.02A ，电源电压为6V ，则根据欧姆定律可得控制电路的总电阻：363002010U V R I A-===Ω⨯； 由电阻的串联可得，60℃时热敏电阻R 1的阻值：R 1＝R ﹣R 2＝300Ω﹣225Ω＝75Ω；（2）由如图可知，热敏电阻R 1的阻值随温度的升高而减小，可见温度越高，控制电路中的电流越大，当电流达到20mA 时，继电器的衔铁被吸合，加热电路应当断开，所以应该把恒温箱的加热器接在A 、B 端；（3）恒温箱内的加热器正常工作时的功率为1500W ，每天加热50次，每次加热10min ，则恒温箱每天消耗电能：3101500105012.560W Pt kW h kW h ⨯⨯⨯=g ﹣＝＝； （4）由题可知，R 1t ＝常数，由1小题可知，当温度是60℃时，热敏电阻为75Ω，则当温度是100℃时，设热敏电阻为R ′1，则有：75Ω×60℃＝R ′1×100℃，解得：R ′1＝45Ω；由于继电器的衔铁被吸合时，电路中的电流仍然为20mA ，则控制电路的总电阻仍然为R ＝300Ω，根据串联电路中总电阻等于各分电阻之和，可变电阻R 2的阻值：R 2＝R ﹣R ′1＝300Ω﹣45Ω＝255Ω。
2020届人教版中考物理知识点强化练习卷：电功率的极值、取值范围(含答案)
电功率极值、取值范围类型一：电功率的“取值范围”问题1.（2019安顺，5）现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示。
将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V开始减小，电流表的示数从0.3A开始增大。
下列结论正确的是（）A．电源的电压为5VB．小灯泡的最大功率为0.3WC．滑动变阻器的最大阻值为20ΩD．整个电路的最小功率是1.8 W2.（2019贵阳，11）如图所示是加热器的电路图，设电源电压保持不变，R1、R2均为发热电阻丝，通过开关通断组合，可得到不同加热档位。
该加热器最大电功率为12W，只闭合开关S1时，加热器的电功率是8W。
则下列判断正确正确的是（）A．该加热器只有两个加热档位B．加热器两个发热电阻丝的阻值之比R1∶R2=1∶3C．加热器功率最大时，R1与R2的电流之比为2∶1D．该加热器的最小电功率是8W3.（2019巴中，18）如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S 后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A．R0的阻值是5ΩB．电路的最大总功率12.8WC．R 0的最小功率是1.6WD．滑动变阻器最大阻值是35Ω4.（2019辽阳，12）如图甲所示的电路中，电源电压保持不变，闭合S1断开S2，S3接a，将滑动变阻器的滑片从最右端滑动到最左端时，灯泡L正常发光，再闭合S断开S1， S3接b，将滑动变阻器的滑片从最右端向左滑动到某一位置，两次实验中，分别绘制出电流表与电压表示数变化关系的图象如图乙所示。
下列说法正确的是A.电源电压为12VB.灯泡的额定功率为24WC.闭合S1断升S2，S3接a时，灯泡L的最小功率为6WD.滑动变阻器R2的最大阻值为24Ω5.（2019孝感，10）如图所示，电源电压恒为3.0V，R1为定值电阻，滑动变阻器R2的阻值变化范围为0～50Ω，闭合开关，当滑片P处于某一位置时，电压表示数为2.0V，电流表的示数为0.1A，则（）A．定值电阻R1＝20ΩB．当滑片P向右滑动时，电压表的示数变大C．整个电路总功率的最小值为0.15WD．当滑动变阻器的功率为0.2W，R2＝5Ω或R2＝20Ω6.(2019荆门，25)在如图甲所示的电路中，电源的电压恒定，滑动变阻器的最大阻值为R1＝8Ω，R2为定值电阻但看不清标识。
2020-2021学年浙教版科学中考第一轮复习--物理模块(十四)：电与磁【word,含答案】
2021浙教版科学中考第一轮复习--物理模块（十四）电与磁一、电流的磁效应（奥斯特实验）1. 直线电流的磁场直线电流的磁场的分布规律：以导线上各点为圆心的一个个同心圆，离直线电流越近，磁性越强，反之越弱。
2. 通电螺线管（1）磁场跟条形磁体的磁场是相似的。
（2）通电螺线管的磁极方向跟电流方向有关。
（3）电磁线圈的匝数越多，通过线圈的电流越大，线圈的磁性越强；插入铁芯，线圈的磁性大大增强。
3. 右手螺旋定则（安培定则）（1）通电直导线：用右手握住通电直导线，让大拇指指向电流的方向，那么四指的指向就是磁感线的环绕方向。
（2）通电螺线管：用右手握螺线管，让四指弯向螺线管中的电流方向，则大拇指所指的那端就是螺线管的北极。
二、磁场对通电导体的作用（1）通电导体在磁场里，会受到力的作用。
（2）通电导体在磁场里，受力方向与电流方向和磁场方向有关。
1.电动机（1）基本结构：转子（线圈）、定子（磁体）、电刷、换向器电刷的作用：与半环接触，使电源和线圈组成闭合电路。
换向器的作用：使线圈一转过平衡位置就改变线圈中的电流方向。
（2）原理：通电线圈在磁场中受力而转动的原理制成的。
通电线圈在磁场中的受力大小跟电流（电流越大，受力越大）有关。
通电线圈在磁场中的受力大小跟磁场的强弱（磁性越强，受力越大）有关。
通电线圈在磁场中的受力大小跟线圈的匝数（匝数越大，受力越大）有关。
直流电动机的工作原理：甲：电流方向和力的方向如图所示，线圈顺时针转动。
乙：线圈转到平衡位置时，两电刷恰好接触两半环间的绝缘部分；线圈由于惯性继续转动，转过平衡位置后，电流改变方向。
丙：ab和cd的电流方向与图甲相反，受力方向也相反，线圈仍顺时针转动。
丁：线圈又转到平衡位置，换向器又自动改变电流方向。
（3）应用：直接电动机：电动玩具、录音机、小型电器等交流电动机：电风扇、洗衣机、家用电器等。
（4）特点：结构简单、控制方便、体积小、效率高。
三、电磁感应现象（1）电磁感应现象是英国的物理学家法拉第第一个发现的。
2020年中考物理 电学专项复习综合训练题含答案解析
2020年中考物理 电学专项复习综合训练题含答案解析一、电磁学综合题1．（3）水龙头放热水时，R 1与R 2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，电路消耗的总电功率：P 热=P 1+P 2=21U R +22U R =()2220V 44Ω+()2220V 242Ω=1100W+200W=1300W 。
（2019·河南中考模拟）物理实验室用的电加热器恒温箱工作原理如图甲所示。
控制电路电压为U 1=9V 的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R 0和热敏电阻R 1组成；工作电路由电压为U 2=220V 的电源和电阻为R 2=48.4Ω的电热丝组成．其中，电磁继电器只有当线圈中电流达到0.05A 时，衔铁才吸合，切断工作电路；热敏电阻R 1的阻值随温度变化关系如图乙所示．解答以下问题：（1）电磁继电器实质是一个控制工作电路的___________； （2）求电热丝工作时的功率__________；（3）如果恒温箱的温度设定为80℃，求电阻箱R 0应接入电路的阻值__________． （4）若要恒温箱的设定温度低于80℃，电阻箱R 0接入电路的阻值应调大还是调小？简述理由。
_____【答案】自动开关 1000W 110Ω 调小 详见解析 【解析】 【详解】（1）电磁继电器的主要部件就是一个电磁铁，它是利用电磁铁磁性的有无来产生作用力，从而控制工作电路的，其实质就是一个电路来控制另一个电路的间接开关；（2）电热丝工作时的功率：P =22U R =2(220V)48.4Ω=1000W ； （3）如果恒温箱的温度设定为80℃，由图乙可知，热敏电阻的阻值R 1＝70Ω， 由题知，此时控制电路的电流I ＝0.05A ，根据电阻的串联和欧姆定律，I =11U R R +，即：0.05A=9V70R +Ω，电阻箱R 应接入电路的阻值：R ＝110Ω；2．储油过少，滑片向上移动，接入电阻变大，电流变小，电磁铁磁性减弱，衔铁向上，接A触点，红灯亮。
九年级一轮复习验收考试物理试题沪科版
绝密★启用前2020-2021学年九年级一轮复习验收质量检测九年级物理试题2021.4.22（考试时间：90分钟试卷满分：100分）注意事项：1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上．2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑．如需改动，用橡皮擦干净后，再选涂其他答案标号．写在本试卷上无效．3．回答第Ⅱ卷时，将答案写在答题卡上．写在本试卷上无效．4．考试结束后，将本试卷和答题卡一并交回．第Ⅰ卷（选择题共40分）一、单项选择题（共20小题，每小题2分，共40分．每小题只有一个选项符合题目要求）1．现在的你正在考场中完成物理试卷，下列数据中最接近实际的是（）A．你现在所在考场的温度约为50℃B．你答题所用2B铅笔的质量约为50gC．考场内小广播音箱的工作电流约为1AD．平放在桌面的试卷（无其它附加物）对桌面的压强约为1Pa2．如图是一辆汽车做直线运动的s-t图象，对线段OA、AB、BC、CD所表示的运动，下列说法正确的是（）A．AB段汽车处于匀速直线运动状态B．前3小时内，汽车运动的平均速度为30km/hC．BC段汽车处于变速直线运动状态D．CD段汽车运动的速度为22.5km/h3．下列说法正确的是（）A．如图甲，台上的“小娃娃”在音乐响起后翩翩起舞，说明声音是由物体的振动产生的B．如图乙，逐渐抽出罩中的空气，会听见闹钟的声音越来越大C．如图丙，探究音调和频率的关系时，需要控制钢尺伸出桌边的长度相同D．如图丁，音叉发出声音的音调越高，乒乓球被弹开的幅度越大4．2021年3月4日，国家航天局发布了3幅由我国首次火星探测任务天问一号探测器拍摄的高清火星影像图，图中这幅黑白图像是由天问一号上的高分辨率相机在距离火星表面300多公里高度拍摄的，分辨率约0.7米，是我国获取的清晰度最高的火星影像．下列有关说法正确的是（）A．该相机的镜头为凹透镜B．天问一号与地面指挥部是通过超声波来实现联络的C．火星表面经过该相机镜头时成正立、缩小的实像D．其他条件不变，当天问一号靠近火星时，火星表面所成的像会变大5．小明在探究“平面镜成像”和“凸透镜成像”的两个实验中，分别把一个不透明的木板放在如图甲、乙所示的位置，以下说法正确的是（）A．甲、乙均不能成像B．甲、乙均不能看到像C．甲、乙都能成像且都能看到像D．只有甲既能成像也能看到像6．下列实验仪器使用正确的是（）A．B．C．D．7．如图所示，物体G静止在粗糙的水平地面上，用水平向左的拉力F去拉物体．第一次F1=10N，物体未被拉动；第二次F2=15N，物体恰好能向左做匀速直线运动；第三次F3=20N，物体向左加速运动．下列说法正确的是（）A．第一次物体不动，所以不受摩擦力作用B．第二次物体匀速直线运动，所以受到的摩擦力大小为15NC．第三次物体受到的摩擦力方向水平向左D．第三次物体受到的摩擦力大小为20N8．2021年2月4日北京冬奥会正式进入1周年倒计时．如图所示是某滑雪运动员训练时从山上滑下的情景，下列有关说法中正确的是（）A．运动员穿上滑雪板，因增大了与雪地的受力面积，从而减小了压力B．滑雪板的底面做得很光滑，这是为了增大摩擦C．运动员下滑过程中，若一切外力都消失，他将立即停止运动D．运动员从坡顶加速下滑过程中重力势能越来越小，动能越来越大9．如图中A、B、C、D四个体积、形状相同而材料不同的球，把它们投入水中静止后的情况．它们中所受浮力最小的是（）A．A球B．B球C．C球D．D球10．如图所示，用不变的拉力F匀速拉动重为G的物体A沿水平方向移动一段距离s．在此过程中，拉力F做功为（）A．3Fs B．Gs C．2Fs D．(G+F)s11．关于温度、内能和热量，下列说法正确的是（）A．0℃的冰块内能为零B．温度高的物体含有的热量多C ．汽油机压缩冲程中，机械能转化为内能D ．反复弯折铁丝，铁丝温度升高，这是通过热传递的方式增加了铁丝的内能12．如图所示，为保证驾驶员的安全，轿车上设有安全带提示系统．当驾驶员坐在座椅上时，座椅下的开关S 1闭合、S 2断开，指示灯亮起；当驾驶员系上安全带时，开关S 2闭合，指示灯熄灭．在如图所示的各电路中，符合上述要求的是（ ）A B C D13．如图所示，电源电压为6V ，闭合开关后发现电流表的指针几乎不偏转，电压表的示数为6V ，两表接法均正确，可能出现的故障是（ ）A ．灯L 1开路B ．开关接触不良C ．灯L 1被短路D ．电流表被烧毁14．如图所示是电阻甲和乙的U-I 图象，下列说法正确的是（ ）A ．甲的电阻为10ΩB ．乙的电阻值保持20Ω不变C ．甲、乙并联在电路中，当电源电压为2V 时，电路总电流为0.3AD ．甲、乙串联在电路中，当电路电流为0.2A 时，甲的功率为0.6W15．如图所示的电路，电源电压一定，闭合开关，滑动变阻器的滑片P 从最左端向右移动的过程中（保证各元件均安全），下列分析正确的是（ ）A ．电压表V 示数变小，灯泡亮度变亮B ．电流表A 1示数变大，电流表A 2示数不变C ．电压表V 示数与电流表A 2示数的比值变小D ．电流表A 1示数与电流表A 2示数的差值变大16．下列有关电与磁的图片，分析正确的是（ ）A ．图甲装置研究的是电磁铁磁性的强弱与线圈匝数的关系S 2 S 1 S 2 S 1 S 2 S 1 S 2 S 1 指示灯 指示灯 指示灯 指示灯 R RB．图乙装置展示的是著名的奥斯特实验C．图丙装置研究的是电磁感应现象D．图丁中动圈式话筒应用了磁场对电流的作用17．有些物理量的大小不易直接观测，但它变化时引起其他量的变化却容易直接观测，用易观测的量显示不易观测的量是研究物理问题的一种方法．例如：发声音叉的振动可以通过激起水花来体现．以下实例中采用的研究方法与上述方法相同的是（）A．引入光线来描述光的传播路径和方向B．液体温度计利用不同温度时液柱长度的变化来显示温度的高低C．研究平面镜成像时，为了比较像与物体的大小关系，选用两只相同的蜡烛D．研究蒸发现象时，探究影响蒸发快慢与液体温度的关系18．世界上最轻固态材料——“碳海绵”．检测结果显示“碳海绵”具有超强的储电能力；对有机溶剂具有超快、超高的吸附力；放在温度-196℃的液氮中，弹性活力依然；“碳海绵”有很多空隙，可以做为保温材料；“碳海绵”能达到的最小密度为0.00016g/cm3（不包括该物质空隙间的气体）；下列关于“碳海绵”的说法不正确的是（）A．在将来的某一天，手机电池带电时间更能满足人们的需求B．若海上发生漏油事件，则可以把“碳海绵”撒在海面上迅速吸油C．若用此材料做成宇航服能抵抗月球晚上零下一百多度的低温D．相同体积“碳海绵”的质量远小于密度为0.09kg/m3的氢气的质量19．如图所示，水平桌面上两只相同的烧杯中分别盛有甲、乙两种不同液体，两个相同的物块在液体中恰好静止，此时两烧杯液面相平，则（）A．物块在液体中所受浮力F甲>F乙B．物块在液体中所受浮力F甲<F乙C．液体的密度ρ甲>ρ乙D．液体对杯底的压强p甲<p乙20．如图所示，电源电压为6V，电流表量程为“0～0.6A”，滑动变阻器规格为“10 1A”，小灯泡标有“3V 1.8W”（不考虑温度对灯丝电阻的影响）．在保证电路各元件安全的情况下，移动滑动变阻器的滑片，下列选项正确的是（）A．小灯泡的额定电流是0.5AB．电流表的示数变化范围是0～0.6AC．电压表的示数变化范围是2～3VD．滑动变阻器连入电路的阻值变化范围是5～10Ω第Ⅱ卷（非选择题 60分）二、填空题（每空1分，共18分）21．2021年4月13日，日本正式决定将福岛第一核电站的核废水进行“海排”，举世哗然．我们知道，核电站是利用________（选填“核裂变”或“核聚变”）将核能变成电能服务人类，通常采用水冷却，是因为水的________________．但核废水具有核辐射，需要安全处理，保护环境，国国有责．22．蜂鸟能够在空中悬停和倒飞．如图所示是一只蜂鸟正在吸食花蜜，此时，以______为参照物，蜂鸟是静止的，空气对蜂鸟的作用力的方向____________．23．如图是明代画家吴伟的饮驴图，画配诗《题老人饮驴图》中有两句诗：“岸上蹄踏蹄，水中嘴对嘴”．“水中嘴对嘴”是光的________现象．骑驴老人看河底的位置比实际位置要_____（选填“深”或“浅”）一些，这是光的________现象．24．将大量物质集中于一“点”，该点周围存在一个界面，一旦进入这个界面，即使光也无法逃脱，这种天体被命名为“黑洞”．基于你的物理素养，试分析：进入该界面的物体对“黑洞”_____（选填“有”或“没有”）力的作用，你的依据是___________________．25．2021年3月12日，长征七号改遥二运载火箭在海南文昌航天发射场成功发射．它采用了我国研制的大推力液氧煤油发动机．若煤油的热值为4.6×107 J/kg，完全燃烧100t煤油放出的热量为________________J，如图所示，发射塔周围产生大量“白气”，发生的物态变化是先_________后_________（填“物态变化名称”）26．如图为冬天人们常用的一种电热暖手宝．为了使用时更加安全，它的内部采用了双重温控保护开关，两个温控开关是_______（选填“串联”或“并联”）起来使用的．27．某型号电饭煲有加热和保温功能，如图甲所示为其内部电路原理图，当开关S接触点2时，该电饭煲处于（选填“保温”或“加热”）状态；如图乙是该电饭煲工作时一次做饭过程中电功率与时间的关系图象，第15分钟时，该电饭煲的工作电流为A．（保留小数点后两位数字）28．小明借助上图所示的实验装置探究“磁场对通电导体的作用”．闭合开关，原本静止的轻质铜棒ab水平向左运动，这说明磁场对通电导体有的作用，利用该原理可制成（选填“发电机”或“电动机”）．若将一束带负电的电子沿着ab方向飞入磁场，电子的运动方向将发生改变，你认为电子会偏向（选填“左”或“右”）侧运动．三、作图题与实验探究题（第29题5分，第30题4分，第31题4分，第32题5分，第33题6分，共24分）29．按要求作图（1）在图甲中，画出光线AB的折射光线和OC的入射光线甲乙丙（2）在图乙中，用羊角锤拔铁钉，画出在A点施加最小动力F的示意图．（3）在图丙中，根据磁感线方向，标出小磁针的N极和电源正极．30．物理兴趣小组在探究“凸透镜成像的规律”实验，凸透镜的焦距是10cm：（1）如图甲，光屏上呈现清晰的像，此像的性质是倒立、_______（选填“放大”、“缩小”或“等大”）的实像．（2）保持蜡烛的位置不变，移动透镜至图乙所示刻度线处，则人眼应该在图中_______（选填“A”、“B”或“C”）处且朝着相应方向，才能观察到烛焰的像．（3）图丙中，点燃蜡烛，经过凸透镜在光屏上成清晰的、倒立缩小的实像，在放大镜、照相机和投影仪中，成像原理与其相同的是_______；接着小明把自己的近视眼镜放在烛焰和凸透镜之间，大家发现光屏上的像变模糊了．若不改变眼镜和透镜的位置，要使光屏上再次呈现清晰的像，可以进行的操作是：____________________________（以透镜为参照物，写一条即可）．31．小明利用如图甲所示的实验装置观察水的沸腾．甲乙丙(1)小明在准备实验时，测出水的初温如图乙所示，于是他将烧杯中的水换成了温度更高的热水，他这样做的目的是____________________________________．(2)在水温升高到90℃后，小明每隔1min观察1次温度计的示数，记录在表中，直至水沸腾，如此持续3min后停止读数；第7min小明观察的数据未记录在表格中，此时的水温应为______ ℃，你推断的理由是____________________________________．(3)小明观察到沸腾时水中气泡的情形为图丙中______ 图（选填“a”或“b”）；32．如图，在“测量盐水的密度”实验中，小明同学操作步骤如下：(1)把天平放在水平桌面上，游码放在零刻度线，发现指针位置如图甲所示，此时应将平衡螺母向______（选填“左”或“右”）调节，直到横梁水平平衡；(2)已知空烧杯的质量为28g，现将适量盐水装入烧杯放在天平的左盘，天平平衡，如图乙所示．则盐水和烧杯的总质量为______g．然后将烧杯中的盐水全部倒入量筒中，如图丙所示，则盐水的体积为______cm3．由此计算出盐水的密度为___________kg/m3；(3)小明同学此次实验操作测得的盐水密度将偏______（填“大”或“小”）．33．在测量小灯泡的电阻的实验中，小明设计的电路如图所示，电源电压恒为3 V．（1）请你用笔画线代替导线，按乙图的电路图把甲图中的实物图电路连接完整，使滑片P 向右端移动时灯的亮度变暗．（2）实验中当他连好电路，闭合开关，灯泡立刻发出了耀眼的光，出现这一现象的原因可能是：______________________________________________．（3）当电压表的示数为2.6 V时，电流表的示数如图丙所示，此时灯丝的电阻为________Ω．（4）一系列操作后，小明在丁图中绘制了小灯泡的U-I图线后，而后小明又用一个定值电阻替换小灯泡，进行同样的操作，又在图丁中绘制定值电阻的U-I图象．试分析：在丁图中，能反映小灯泡电阻的图象是______（选填“a”或者“b”），理由是小灯泡的电阻与灯丝的______有关．（5）爱思考的同学们又设计了如下的电路来测定值电阻R x的阻值（电源电压不变），其中不能测出R x阻值的电路是________．A．B．C．D．四、计算题(第34题8分，第35题10分，共18分)34．聪明的小明发现：使用弹簧测力计和一杯水不但可以测量浮力，还可以测出石块等物体的密度．如图甲所示，用一弹簧测力计挂着一实心圆柱体然后将其逐渐浸入水中，弹簧测力计示数随柱体逐渐浸入水中的深度变化情况如图乙所示．(g取10N／kg，ρ水=1.0×103kg/m3) 求：(1)圆柱体受的最大浮力．(2)圆柱体刚浸没时下表面受到的液体压强．(3)圆柱体的密度．（保留小数点后一位数字）35．小明同学的家中有一台微电脑控制的电热水壶，如图表所示．接通电热水壶控制开关，小电动机在额定电压下用5s时间将2Kg水从下方水桶中提升0.8m至电热水壶中，满刻度时自动停止加水，此时显示水温为20℃，接着电热水壶开始在额定电压下烧水至水温为100℃时自动断开电路停止工作，用时360s．（ρ水=1.0×103kg/m3，c水=4.2×103J/（kg•℃），g=10N/kg）．型号MH﹣200额定电压220V额定频率50Hz额定加热功率2200 W小电动机额定功率5W一次加水量2Kg求：（1）小电动机一次提升水做的有用功．（2）电热水壶的内置加热电阻的阻值．（3）烧开这壶水，水吸收的热量．（4）这把电热水壶的加热效率．（保留小数点后一位数字）2020-2021学年九年级一轮复习验收质量检测物理答题纸2021.4.22一、单项选择题(每题2分，共40分)题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 答案二、填空题（每空1分，共18分）21．________、___________ 22．____________、____________23．_________、________ 、_________ 24．_______、_____________________ 25．_________________、_________、_________ 26．____________27．__________、_________ 28．_______、___________、_______三、作图实验题（共24分）29．甲乙丙30．（1）_________ （2）_______ （3）__________ 、_____________________31．（1）____________________（2）_____ 、_____________________（3）______32．（1）________（2）_______、________ 、________________（4）______ 33．（1）（2）_______________________________________（3）_____（4）_____、__________（5）_______四、计算题（8+10=18分）34．（1）（2）（3）35．（1）（2）（3）（4）2020-2021学年九年级一轮复习验收质量检测物理参考答案二、填空题（每空1分，共18分）21.核裂变 比热容较大 22.花 竖直向上 23.反射 浅 折射24.有 力的作用是相互的 25. 4.6×1012 汽化 液化 26. 串联27.保温 0.91 28.力 电动机 右三、作图实验题（第29题5分，第30题4分，第31题4分，第32题5分，第33题6分，共24分）29.30. （1）放大 （2）B （3）照相机 将蜡烛远离透镜（或将光屏远离透镜）31. （1）缩短加热时间 （2） 99 水沸腾过程中温度保持不变 （3）a32（1）左 (2)94.0 60 1.1×103 （3）大 33.（1）（2）滑动变阻器滑到阻值最小处了 （3）10 （4）b 温度 （5）B四、计算题(第34题8分，第35题10分，共18分)34. 解：（1）由图可知最大浮力F 浮=G-F ‘=8N-2N=6N（2）由图可知，圆柱体刚浸没时下表面距水面距离为h=10cm=0.1mP=gh =1×103kg/m 3×10N/kg ×0.1m=1×103Pa（3）由F 浮=液V 排g 得 V 排=F 浮/水g =6N/1×103 kg/m 3×10 N/kg =6×10-4m 3圆柱体浸没V 物=V 排=6×10-4m 3 又G=mg=物V 物g ∴物=G/V 物g =8N/6×10-4m 3×10 N/kg ≈1.3×103kg/m 335. 解：（1）有用功：W 有=Gh=mgh =2kg×10N/kg×0.8m=16J；（2）由R U UI p 2==得，R 热=U 2p 热=(220V)22200W =22Ω （3）水吸收的热量：Q 吸=cm△t =4.2×103J/（kg•℃）×2kg×（100℃﹣20℃）=6.72×105J ；（4）加热消耗的电能W=P 热t =2200W×360s=7.92×105J ；热水壶的加热效率η机= Q 吸/W ×100%=6.72×105J /7.92×105J ×100%≈84.8%；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
温控电路 1.（2019北海，31）图甲是温度自动报警器。控制电路中，电源电压U＝5V，热敏电阻R2
的阻值与温度的关系如图乙所示：工作电路中，灯泡L标有“9V0.3A”的字样，R4为电子
嗡鸣器，它的电流达到某一固定值时就会发声报警，其阻值R4＝10Ω，在R2温度为20℃的情况下，小明依次进行如下操作：闭合开关S1和S2，灯泡L恰好正常发光，此时R0的电功率为P0；将R1的滑片调到最左端时，继电器的衔铁刚好被吸下，使动触点与下方静触点接触：调节R3的滑片，当R3与R4的电压之比U3：U4＝4：1时，电子嗡鸣器恰好能发声，此时R0的电功率为P0′，P0′：P0＝4：9，已知电源电压，灯丝电阻都不变，线圈电阻忽略不计，求：
（1）灯泡L的额定功率； （2）当衔铁刚好被吸下时，控制电路的电流； （3）将报警温度设为50℃时，R1接入电路的阻值； （4）工作电路的电源电压Ux。
2.（2019烟台，27）某家用电热水器，其工作模式和相关参数如下表。如图为电热水器的原理图，包括工作电路和控制电路两部分，通过电磁继电器自动控制电热水器实现加热状态和保温状态的档位变换。R0、R1为电热丝，R2为滑动变阻器，R为热敏电阻（置于电热水器内），其阻值随温度的升高而减小。红灯、绿灯是电热水器工作时的指示灯，忽略指示灯对电路的影响。 （1）分析说明当绿灯亮时，电热水器处于保温状态还是加热状态？ （2）工作时，若要提高电热水器的保温温度，如何调节保护电阻R2的滑片？ （3）R1工作时的电阻是多大？ （4）电热水器处于加热状态时，工作4.2min，可使1L水的温度升高40℃。则该电热水器
的效率是多少？[34.210/cJkg水℃
。计算结果保留一位小数]
3.（2019安顺，12）图为电热水器的简化电路，它有加热和保温功能，R1和R2是两根电热丝，S为温控开关，1、2为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S在两个触点间自动切换，使水温维持在设定的范围，已知热水器的加热功率为400W，保温功率为100W（忽略温度对电阻的影响），则电路中R2＝ Ω．在使用过程中，若热水器连续工作10min消耗电能1.2×105J，此过程中热水器的保温工作时间是 s。
4.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。闭合开关S，当温度从20°C升高到120°C的过程中 A. 电流表示数先变小后变大 B. 电压表示数先变大后变小 C. 电压表与电流表示数的比值先变小后变大 D. 保护电阻消耗的功率先变小后变大 5.（2019威海，20）图甲是某新型电饭锅的简化电路图。R0为15Ω的定值电阻，其阻值不受温度影响。RT是热敏电阻，其阻值随温度的变化规律如图乙所示。由图象可知，当RT的温度从30℃升高到130℃的过程中，电路总功率的变化规律是： ；当RT的温度达到100℃时，RT的功率为 W。
6.（2019盐城，25）新型电饭锅煮饭时采用“高温”和“低温”两种方式交替加热，其内部电路如图所示，R1和R2均为电热丝，S1是温度自动控制开关。高、低温挡的额定功率见下表。煮饭时，闭合开关S，电饭锅正常工作30min消耗的电能为0.44kW•h。求:
（1）煮饭时通过R1的电流 （2）电热丝R2电阻 （3）30min内R2消耗的电能 7.（2019泰安，26）某电热水器具有加热和保温功能，其工作原理如图甲所示。其中控制电路中的电磁铁线圈电阻不计，R为热敏电阻，热敏电阻中允许通过的最大电流I0=15mA，其电阻R随温度变化的规律图像如图乙所示，电源电压U1恒为6V。当电磁铁线圈中的电流I＞8mA时，电磁铁的衔铁被吸下，继电器下方触点a、b接触，加热电路接通；当电磁铁线圈中的电流I≤8mA时，继电器上方触点和触点c接触，保温电路接通。热敏电阻R和工作电路中的三只电阻丝R1、R2、R3均置于储水箱中，U2＝220V，加热时的功率P加热＝2200W，保温时的功率P保温＝110W，加热效率η＝90%，R2＝2R1，水箱内最低温度为0℃，水的比热容c水=4.2×103J/（kg·℃）。
（1）为使控制电路正常工作，保护电阻R0的阻值至少为多大？若R0为该值，试求热水器刚开始保温时水的温度。 （2）电阻丝R1、R2、R3的阻值分别为多少欧姆？ （3）该热水器在加热状态下，将44 kg、20℃的水加热到50℃需要多少时间？
8.（2019内江，26）如图甲所示，是某科技小组的同学们设计的恒温箱电路图，它包括工作电路和控制电路两部分，用于获得高于室温、控制在定范围内的“恒温”。工作电路中的加热器正常工作时的电功率为1.0kW；控制电路中的电阻R'为滑动变阻器，R为置于恒温箱内的热敏电阻，它的阻值随温度变化的关系如图乙所示，继电器的电阻R0为10Ω．当控制电路的电流达到0.04A时，继电器的衔铁被吸合；当控制电路中的电流减小到0.024A时，衔铁被释放，则： （1）正常工作时，加热器的电阻值是多少？ （2）当滑动变阻器R为390Ω时，恒温箱内可获得的最高温度为150℃，如果需要将恒温箱内的温度控制在最低温度为50℃那么，R′的阻值为多大？
9.（2019咸宁，29）热敏电阻用来测量温度的变化,灵敏度较高。某实验小组利用热敏电阻将一电流表改装为温度计,实验电路如图所示。实验室提供的实验器材有:电流表(量程为06A),学生电源输出电压恒为24V),滑动变阻器R1(最大阻值为10Ω),滑动变阻器R2(最大阻值为50Ω),单刀双掷开关,用防水绝缘材料包裹的热敏电阻RT,导线若干。已知该热敏电阻的阻值与摄氏温度t的关系为RT=2t-10(Ω),实验步骤如下:
a.按照电路图连接好实验器材; b.为不烧坏电流表,将滑动变阻器的滑片P调节到a端;然后将单刀双掷开关掷于c端,调节滑片P,使电流表指针指在满刻线位置,并在以后的操作中使滑片P位置不变; c.将单刀双掷开关掷于d端,根据热敏电阻的阻值随温度变化的关系,计算出电流表刻度盘各个电流值对应的温度值,重新标注刻度盘,改装成温度计; d.在容器中倒入适量的热水,随着热水温度的下降,读岀对应的温度值。 (1)根据实验要求,电路中的滑动变阻器应选 (选填“R1”或“R2”)。 (2)该温度计能够测量的温度不能低于 ℃;当电流表示数为0.24A时,对应的温度值为 ℃;热水温度t与电流I之间的函数关系式为t= (℃)。 (3)改装后的刻度盘的特点是低温刻度在刻度盘的 (选填“左”或“右”)侧。 10.（2019包头，12）如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R=88Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0=20Ω）、开关、滑动变阻器R2（取值范围0~80Ω）和热敏电阻R1组成；R1阻值随温度变化的关系如下表所示，当控制电路电流I≥50mA时，衔铁被吸合切断工作电路；当控制电路电流I≤40mA时，衔铁被释放接通工作电路。
（1）工作电路正常工作时，R在1min内产生的热量是多少？ （2）当温度为60℃，滑动变阻器R2=50Ω时，衔铁恰好被吸合，控制电路的电源电压是多少？ （3）若控制电路电源电压不变，此装置可控制的温度最大范围是多少？ （4）要想要该装置所控制的最高温度降低一些，请分析说明如何改变R2的阻值。
11.（2019孝感，18）家用电饭锅中自动开关一般由感温铁氧体组成，将电饭锅的自动开关S按下，电饭锅处于加热状态，当感温铁氧体温度达到103℃时失去磁性，被吸铁块由弹簧弹开，使电饭锅进入保温状态。某家用电饭锅内部电路简化示意图如图甲，某次使用该电饭锅在220V的电压下煮饭过程中，通过的电流随时间变化的图象如图乙。
（1）当锅内温度为100℃时，自动开关S与 （选填“1”或“2”）连接，此时电饭锅处于 （选填“加热“或“保温”）状态。 （2）该电饭锅此次工作30分钟消耗的电能为多少？ （3）电阻R1与R2的阻值之比为多少？ （4）若要使该电饭锅的加热功率提高到1100W，可以给电阻R1并联一个阻值为多大的电阻R3？
12.（2019黄石，22）一般热水器由加热系统、测温系统和控水系统组成。某台电热水器铭牌部分信息已经模糊，如表所示，其测温系统可以简化为如图a所示的电路，电源电压为9V恒定电源，R1为4Ω定值电阻，R2为热敏电阻，其阻值随温度变化的关系如图b所示。
（1）为估算电热水器的额定功率，关闭其它用电器，让热水器正常工作1分钟，观察电能表，如图c所示，转动了150转，消耗电能 kW•h，则该电热水器的额定功率是 W。 （2）若已装满水的水箱温度显示75℃时突然停电，但不停水。现有4人要洗浴，正值秋冬季节，需用40℃热水洗浴，通过控水系统将10℃冷水和水箱中热水进行调配，请问每人平均用水量是多少L？（不计热损失） （3）控温系统某时刻电压表示数为4V，此时水箱中水温是多少？
13.（2019北部湾，30）图甲是温度自动报警器。控制电路中，电源电压U控=5V，热敏电阻R2的阻值与温度的关系如图乙所示；工作电路中，灯泡L标有“9V 0.3A”的字样，R4为电子嗡鸣器，它的电流达到某一固定值时就会发声报警，其阻值R4=10Ω。在R2温度为20℃的情况下，小明依次进行如下操作：闭合开关S1和S2，灯泡L恰好正常发光，此时R0的电功率为P0；将R1的滑片调到最左端时，继电器的衔铁刚好被吸下，使动触点与下方静触点接触；调节R3的滑片，当R3与R4的电压之比U3：U4=4:1时，电子嗡鸣器恰好能发声，此
时R0的电功率为0P，9:4P:P00
。已知电源电压、灯丝电阻都不变，线圈电阻忽略不计。
求： （1）灯泡L的额定功率； （2）当衔铁刚好被吸下时，控制电路的电流； （3）将报警温度设为50℃时，R1接入电路的阻值； （4）工作电路的电源电压Ux。
