(更新)数控毕业设计课题(1至19)文档
(更新)数控毕业设计课题(1至19)
一、设计目的：
数控编程设计是在完成了《机械制造基础》、《数控加工工艺》、《数控编程》等课程的学习并进行实习后，进行的一个重要教学环节。通过设计，一方面能获得综合运用过去所学的知识进行工艺分析的基本能力，另一方面，也是对数控加工过程进行的一次综合训练。通过此次设计，学生可以在以下各方面得到锻炼：
2）、选择工艺装备
主要包括夹具、刀具、量具的选择。单件小批生产尽量选择通用夹具，如卡盘、顶尖、平口钳，回转台等；数控机床适宜使用组合夹具。
除各种普通通用刀具外，数控机床优先选择各种机夹可转位刀具，必要时可采用高生产率的专用刀具和复合刀具。
量具一般选择卡尺、千分尺、百分表等。批量大时可采用各种量规等高效专用检具。
9、将说明书和相关图样装订成册（按A4尺寸装订）
10、上述资料同时准备纸质和电子文件各一套
课题三车铣零件的数控加工工艺编制
一、设计条件：
1、零件图如图所示：
2、技术要求如下：
（1）、以中批量生产条件编程。
（2）、不准用砂布及锉刀等修饰表面。
（3）、未注倒角1×45°,锐角倒钝0.2×45°。
（4）、未注公差尺寸按 GB1804-M。
7、数控加工工序卡一份
8、课程设计说明书一份（6000字左右）
9、将说明书和相关图样装订成册（按A4尺寸装订）
10、上述资料同时准备纸质和电子文件各一套
课题二数控加工工艺与编程综合设计
一、设计条件：
1、零件图如图所示：
2、技术要求如下：
（1）小批量生产条件编程；
（2）不准用砂布及锉刀等修饰表面；
（3）未注公差尺寸按GB1804-M;
要分析其结构是否合理？夹紧是否方便可靠？有无统一基准以便在一次安装中加工尽量多的表面？
数控毕业设计
数控毕业设计毕业设计目录第一章绪论本文旨在探讨某零件的加工工艺，并对其进行分析和优化。
通过对零件的特征和数值计算的分析，确定了工件的定位和装夹方式。
在车削工艺分析中，选择了合适的夹具，设计了工步和走刀路线，并选择了适当的刀具。
最后，对切削用量进行了评估和优化。
第二章零件图纸分析2.1 零件的特征对零件的特征进行了详细的分析，包括尺寸、形状、材质等方面。
2.2 数值计算通过数值计算，确定了零件的加工参数，包括切削速度、进给速度、切削深度等。
第三章工件的定位与装夹3.1 加工精度要求根据零件的要求，确定了加工精度的要求，并在定位和装夹过程中进行了考虑。
3.2 定位基准的选择根据零件的特征和加工精度要求，选择了合适的定位基准。
3.3 装夹方式根据零件的形状和加工要求，选择了合适的装夹方式。
3.4 工艺过程制定根据定位和装夹方式，制定了相应的工艺过程，确保了加工的准确性和稳定性。
第四章车削工艺分析4.1 选择夹具根据零件的形状和加工要求，选择了合适的夹具。
4.2 工步设计通过对加工过程的分析，设计了合适的工步，确保了加工的顺利进行。
4.3 刀具选择根据加工参数和工步要求，选择了合适的刀具，确保了加工的质量和效率。
4.4 设计走刀路线根据加工要求和刀具特点，设计了合适的走刀路线，确保了加工的精度和效率。
第五章切削用量5.1 切削用量对切削用量进行了评估和优化，通过调整切削参数和刀具选择等方面，达到了最佳的加工效果。
四）主轴转速的确定；五）程序的编写和调试；六）数控车床的对刀；七）加工过程的监控和调整；八）零件的检验和修整。
二、数控车削加工工艺分析数控车削加工工艺分析是指对零件图纸进行分析，确定数控车床加工零件时所需采用的加工工艺、工具和夹具等方面的内容。
分析内容包括以下几个方面：一）零件的加工要求和加工顺序；二）加工刀具的选择和安装；三）夹具的选择和设计；四）主轴转速和进给速度的确定；五）切削参数的确定。
数控技术专业毕业设计课题(DOC 11页)
数控技术专业毕业设计课题(DOC 11页)05级数控技术专业毕业设计课题课题一：零件的数控加工工艺编制课题二：手机外壳造型设计课题三：数控车床零件加工课题四：数控铣床及加工中心产品加工课题五：CA6140普通车床数控化改造课题六：MasterCAM软件应用课程设计课题七：机械手控制设计课题八：《数控加工工艺》课程多媒体课件制作课题九: 挂图制作课题十: 基于×××企业的生产管理模式调研（7）、材料：45#,调质处理HRC 26~36 二．设计具体要求：1．编制工艺过程卡； 2．计算编程尺寸；3．画出加工路线图； 4．画出刀具调整图；5．列出数控刀具表； 6．编制加工工序卡；7．编写数控加工程序。
课题二：手机外壳造型设计指导老师：李广坤一、设计目的及基本任务：着重提高学生在CAD—CAM软件应用方面的实践技能，树立严谨的科学作风，培养学生综合运用理论知识解决实际问题的能力。
学生通过创建手机外壳造型、模具开模仿真、模具的加工、模具加工图的输出、资料整理等环节，初步掌握应用CAD—CAM进行模具设计的方法和基本技能。
二、毕业设计的基本要求1．掌握手机外壳的造型方法；2．初步掌握用分型面法创建分型面、分割体积块；3．熟悉模具的开模仿真操作，进一步加深理解设计手机外壳的凸模和凹模流程；4．了解对手机模具的NC加工操作方法，利用CAM产生模具加工所需的NC代码；5．熟练运用AutoCAD软件将模具二维工程图，进行输出打印；6．培养一定自学能力和独立分析问题、解决问题能力；7．通过毕业设计实践，树立严肃认真、一丝不苟、实事求是的工作作风，并培养学生具有一定的生产观点、经济观点、全面观点及团结协作的精神。
三、手机外壳造型设计参考图：课题三：数控车床零件加工指导老师：毛灵燕一、设计目的：1、能对数控车床零件进行加工工艺分析，制定有关卡；2、掌握常见数控车削零件的编程，并能运用有关编程软件对复杂零件进行自动编程；3、掌握数控车床日常保养与维护。
数控技术专业毕业设计（论文）题目
数控技术专业毕业设计（论文）题目课题一：数控加工工艺与编程综合设计指导教师：倪祥明一、设计内容：1、零件图如图所示：2、技术要求如下：（1）小批量生产条件编程；（2）不准用砂布及锉刀等修饰表面；（3）未注公差尺寸按GB1804-M;（4）热处理:调质处理，HRC25～35;（5）毛坯尺寸：∅65x165mm;（6）未注倒角1X45°;3、设计内容及步骤（1）对零件进行工艺分析（2）编程尺寸的确定（3）毛坯选择（4）工艺过程设计（5）选择机床、工艺装备等（6）确定切削用量（7）填写工艺文件（8）编制加工程序单（9）编写设计说明书未注粗糙度部分表面光洁度为Ra6.3。
二．设计要求：零件图 1张数控加工进给路线图 1张数控加工工序卡片 1套数控加工刀具卡片 1张设计说明书 1份三、指导老师联系方式邮箱：*********************手机：135****7973（67973）课题二：小车运卸料PLC 控制系统的设计指导老师：马中秋一、设计内容用PLC 设计一个小车运卸料控制系统，如下图1所示，小车运卸料控制系统在A 、B两地自动的完成装料、卸料等工作，具体控制要求如下：图1 运料小车结构示意图（1）小车可在A 、B 两地分别起动。
A 地起动后，小车先返回 A 点，停车1min 等待装料；然后自动驶向B 点；到达 B 点后停车1min 等待卸料；然后返回A 点，如此往复。
小车若从 B 地起动，先返回B 点，停车1min 等待卸料；然后自动驶向A 点，停车1min 等待装料；如此往复。
（3）小车运行到达任意位置，均可用手动停车开关令其停车。
再次起动后，小车重复1中内容。
（3）小车前进、后退过程中，分别由指示灯指示其行进方向。
二、设计要求（1）大量阅读国内外文献，通过各种途径搜集资料。
（2）阅读搜集的相关资料，完成开题报告。
（3）完成总体设计方案（设计组成框图），进行控制系统硬件的选择和软件的设计。
数控毕业设计模板
数控毕业设计毕业设计任务书设计题目: 三角形圆锥外螺纹加工任务与要求:⑴熟悉并掌握数控编程中坐标系与坐标原点、起始点的确定, 以及程序编制的相关知识。
从手工编程的角度出发, 掌握和运用加工运行轨迹和节点尺寸的数学计算。
⑵说明程序中使用的工件装夹、刀具类型、加工工艺、数控粗、精加工的内容和先后顺序。
⑶画出数控加工走刀路线图, 注意刀具切入和切出的方法。
⑷编制数控车削加工程序。
⑸掌握刀具、夹具的装夹与数控加工对刀等实际操作。
材料为硬铝数控加工任务书 3 月 10 日03 月 10日毕业设计进度计划表本表评定学生平时成绩的依据之一。
摘要本设计是利用UGX5.0来完成的一套完整的设计。
该说明书主要描素了该零件的整体建模过程, 系统的阐述了该零件的工艺分析, 有具体的零件分析和工艺路线, 对零件的加工工艺、刀具的选择、机床工装的选择等, 分析明确, 有完整的分析过程和加工方案, 且加工工艺路线合理和满足要求。
我相信经过指导老师的指导和我们本组同学的共同努力还有全班同学们的帮助, 本次设计一定会使我们对实体零件的工艺分析和加工路线有了一定的深刻认识, 对我们以后的工作和学习有很大的帮助。
关键词工艺分析刀具运行轨迹数控编程目录一、工艺分析 ........................................................ 错误!未定义书签。
1、零件结构分析 ........................................... 错误!未定义书签。
2、零件精度分析 ........................................... 错误!未定义书签。
3、零件装夹分析 ........................................... 错误!未定义书签。
4、零件加工刀具分析................................... 错误!未定义书签。
新版数控技术毕业论文(精品多篇)
新版数控技术毕业论文（精品多篇）数控技术毕业论文篇一数控技术的进步与发展，在很大程度上提升了计算机的智能集成能力，智能科技的集成成为了数控技术的核心和关键点。
随着计算机数控技术的不断进步，计算机数控的相关标准也在不断地更新。
数控关键技术的运用能够提升数控机床的生产效率，实现数控机床的自动化、智能化作业，从而优化生产工艺，不断提升生产质量。
在数控机床中，智能集成数控关键技术的运用能够有效地提升零部件生产的效率和质量，提升零部件生产工艺的水准。
随着计算机技术的不断进步，传统的数控机床技术已经难以适应生产的需要，智能集成计算机数控关键技术成为发展的趋势，并逐步运用在实际的数控机床的零部件加工和生产中。
1 新型数控关键技术中的智能要素在新型数控系统中，现有的数控关键技术突破了传统的数控技术的弊端和不足之处，增加了很多智能化的要素，进一步提升了数控机床的生产效率，优化了数控机床的生产工艺。
例如特征技术，图形用户接口以及高级的语言概念和数据库结构都应该包含于此。
任务规划的智能化任务智能化是指数控机床将接受的任务，变为数控机床随环境的变化而不断调整的目标任务。
这样一来在数控机床加工零部件时，可以根据自身的相关性能而随时做出改变，以有效地提升零部件的生产工艺，减少不合格率，综合提升其生产性能。
自适应的人机界面在数控机床中，利用智能集成化的数控关键技术能够极大地提升其自动性和自主性，从而优化其管理模式及生产模式，提升数控机床的运作效率，提升数控机床的运作水平，不断提升其运作能力。
特别是在智能化的主导因素下，利用数控关键技术能够提升机床作业的人机互动性，便于数控机床可以自动化识别不同的人员，根据不同人员的使用习惯及方法来进行一定的自我适应，提升数控机床运作的整体实力和水平。
加工环节的智能控制提升了数控机床的智能化运转，最明显的体现在于，在数控机床的运转过程中，利用智能化的因素能够有效地提升数控机床加工环节中的质量和效率。
【技术】数控技术毕业设计题目
【关键字】技术数控技术毕业设计题目篇一：数控专业毕业论文参考题目数控专业毕业论文参考题目1. 实验室用简易滚动轴承试验装置的原理与初步的结构设计2. 滚动轴承振动数据分析的基本原理及其应用3. 光栅传感器的基本原理及模拟实验课件制作(本文来自：小草范文网:数控技术毕业设计题目) 4. 光纤位移（Y型）传感器的基本原理及模拟实验课件的制作5. 金属机加工表面粗糙度的影响因素6. 人为差错类型及机械产品的放错设计7、先进制造技术应用分析8、金属腐蚀与防护研究9、液压泵毛病机理分析10、Q2-8型汽车起重机液压系统分析11、液压系统毛病及诊断12、气压传动系统应用与分析13、数控机床常见毛病分析与排除14、设备无损检测方法探讨15、机电产品绿色设计与绿色制造研究16、润滑技术在机械设备的应用17、基于Pro/E的锥齿轮参数化建模及加工仿真18、普通锥齿轮差速器行星齿轮的力学分析19、蜗杆传动的可靠性设计20、基于MATLAB的圆柱齿轮减速器优化设计21、基于Pro/ENGINEER圆柱齿轮减速器实体造型设计研究22、阿基米德螺旋线凸轮零件的数控加工研究23、基于ANSYS的螺旋齿轮应力分析与比较24、斜齿圆锥齿轮与直齿圆锥齿轮应力分析研究25、基于ANSYS的高速轴应力分析26、一级锥齿轮减速器的设计27、特殊形状工件单面喷丸处理专用夹具设计28、特殊形状工件双面喷丸处理专用夹具设计29、具有榫槽类结构的专用工件喷丸处理专用夹具设计30、利用立铣床进行滚压处理时专用转接部件的设计31、实验室用多屏幕操作控制专用工作台设计32、多试件成组装夹专用夹具设计33、工业用桶装油漆搅拌器设计34、三自由度训练器设计35、纸卷商标包装机方案论证；36、纸卷商标包装机传动系统设计37、轴类零件工艺分析与数控加工仿真38、数控机床主轴结构设计39、直齿圆柱齿轮减速器虚拟装配设计40、汽车发动机曲轴结构设计41、平面连杆机构在实践中的应用研究42、车用千斤顶结构设计43、二级减速器传动系统设计与数字化建模44、三坐标测量机虚拟装配设计45螺旋千斤顶的设计46、汽车连杆加工工艺分析47、基于MATLAB的四连杆机构运动仿真48、手机外壳塑料模具设计49、自车飞轮模具设计50、基于Pro/E的机床夹具虚拟设计探讨51、外圆表面加工方法研究52、机床夹具设计53．齿轮系统的有限元分析54. 难加工材料的加工研究55.矿用液压支架电液控制系统设计56.简易立车自动回转刀架的设计57.管内爬行机器人驱动机构设计58.新型少齿差行星齿轮减速机设计59.液压电梯闭式回路电液控制系统设计60.反铲液压挖掘机工作机构设计计算C40数控车床电动尾座设计62.带式运输机传动装置设计63.气压传动两维机械手设计64.气流粉碎机的设计65、数控回转工作台设计66、平面凸轮数控铣工艺分析及程序编制67、典型型腔零件的数控编程加工工艺68、铣边机组合机床设计69、铣削组合机床及其主轴组件设计70、组合镗床设计71、配合零件加工工艺及程序编制72、孔系加工立式组合加工机床设计73、三面铣组合机床液压系统和控制系统设计74、CK6132数控车床总体及进给驱动部件设计75、CA6140普通车床床头1轴轴承座夹具设计76、SSCK20A数控车床主轴及主轴箱的数控加工及数控编程77、数控铣床零件加工游戏手柄设计78、基于Pro/E的蒸汽电熨斗的建模设计79、平面凸轮数控铣工艺分析及程序编制80、花键轴机械加工工艺规程设计81、二维奥迪车标设计82．机床导轨修复方法研究83．球面加工方法研究84．先进制造技术发展趋势探讨85．卡规数显磨床在线测量分析86、数控车削加工工艺及加工程序编制87、调头加工轴数控加工工艺设计88、经济型数控车床控制系统的设计89、箱体零件的数控加工90、数控生产现场管理方法探讨91、嵌入式开放型数控系统设计92、铝壳体压铸模具设计93、数控铣削加工工艺规程设计94、数控车床系统XY工作台与控制系统设计篇二：数控技术毕业设计论文题目集合毕业论文、毕设计选择题目机床结构及操作研究机床毛病的修理及改造CA6140型车床主运动机械传动系统的结构设计普通车床数控改造设计套筒加工工艺及夹具设计数控机床加工精度异常毛病诊断分析经济型数控螺杆铣床的改制汽车盖板冲裁模设计箱体零件生产过程减速器中齿轮轴的数控加工数控车零件工艺设计及程序编制支撑筒的冲压成型工艺及模具设计垫片多工位级进模设计基于普通机床的后托架及夹具设计开发通孔压铆螺母柱凸轮的地位及其性能的讨论数控车床的编程技巧数控铣床的编程技巧加工中心的编程技巧普通车床的结构及传动分析普通铣床的结构及传动分析磨机的传动装置设计球磨机的主减速机设计X62W万能铣床电气控制系统的毛病诊断Z32摇臂钻床大修计划及典型零件修复工艺气动与PLC实验装置的设计声光显示智力竞赛抢答器C615型车床仿型加工装置的设计C620车床仿型加工装置的设计C620车床电气控制系统的毛病诊断CA6140车床电气控制系统的毛病诊断Z32摇臂钻床电气控制系统的毛病诊断直流电机控制系统M7130磨床砂轮夹具设计15T冲床设计Φ300物料输送机单级齿轮减速器设计带式输送机的单级减速箱设计PLC控制技术改造摇臂钻床电气控制系统PLC控制技术改造卧式双面扩孔组合机床电气控制系统离心机变频调速系统的设计交通信号灯PLC控制系统设计黑板自动升降装置的设计CK6150车床大修计划及典型零件修复工艺数控加工工艺课程设计（轴类零件的加工）攻丝组合机床设计钻孔组合机床设计CA6140车床后拖架零件加工工艺及铣底面专用夹具设计CA6140普通车床的数控技术改造（机械部分）CA6140普通车床床头1轴轴承座夹具设计CE7132仿形车床的PLC改造WH212减速机壳体加工工艺及夹具设计数控车床系统XY工作台与控制系统设计手机外壳的数控铣削加工拨叉C加工工艺及夹具设计设计“CA6140车床拨叉”零件的机械加工工艺及工艺设备CA6140车床后托架加工工艺设计C6140拨叉零件的机械加工工艺规程及夹具设计减速器箱体零件的加工工艺和工装夹具普通车床数控研究及改造设计CA6140车床主运动机械变速传动系统的结构设计数控车床加工工艺CA6140车床后托架加工工艺及夹具设计实验用减速器的设计数控车床主传动机构设计中型四柱式液压机及液压系统设计双铰接剪叉式液压升降台的设计尾座体加工工艺及夹具设计端盖冲压工艺及模具设计CA6140车床后托架加工工艺及夹具设计数控车零件工艺设计及程序编制CA6140卧式车床上的法兰盘根据自己的实习岗位设计加工工艺及工装夹具或进行技术革新篇三：数控专业毕业论文题目总汇1、机加类（1）连杆零件的机械加工工艺规程和专用夹具设计（2）液压泵盖机械加工工艺规程和加工外圆夹具设计（3）液压缸的结构及机械加工工艺分析（4）浅析滚动轴承的加工工艺（5）传动轴的加工工艺及夹具设计（6）曲轴润滑油孔加工机床的设计（7）叶型加工工装设计（8）壳体零件机械加工工艺及工艺装备设计（9）轴类零件加工工艺及夹具设计（10）活塞工艺夹具设计（11）凸轮轴零件工艺规程设计（12）某专用机械传动系统设计（13）某农产品加工机器设计（14）某轻工产品加工机器设计（15）典型机床维修技术（16）典型冲压模具设计（17）单面焊双面成形质量差的原因及防止措施（18）箱形梁焊接变形问题的防止（19）箱体类零件三维造型及数控加工程序设计（20）组合夹具设计如果需要交流请联系扣扣：88 你懂得2、机械设计类（1）活塞的机械加工工艺，典型夹具及其CAD设计（2）过桥齿轮轴机械加工工艺规程（3）CA6140车床后托架加工工艺及夹具设计31001-后托架（4）WHX112减速机壳加工工艺及夹具设计（5）WH212减速机壳体加工工艺及夹具设计（6）CA6140拔叉零件的加工工艺及夹具的设计（7）变速器换档叉的工艺过程及装备设计（8）差速器壳体工艺及镗工装设计（9）29323联轴器的加工（10）连杆孔加工工艺与夹具设计（11）连杆体的机械加工工艺规程的编制（12）溜板工艺及其挂架式双引导镗床夹具（13）一级圆柱齿轮减速器（14）二级圆柱齿轮减速器（15）环面蜗轮蜗杆减速器（16）自动洗衣机行星齿轮减速器的设计（17）带式输送机传动装置设计（18）轧钢机减速器的设计（19）无轴承电机的结构设计（20）AWC机架现场扩孔机设计（21）普通钻床改造为多轴钻床（22）钻床的自动化改造及进给系统设计（23）铣床夹具设计（24）粗镗活塞销孔专用机床及夹具设计（25）车床改装成车削平面体的专用机床设计（26）去毛刺专用机床电气系统控制设计(plc)（27）轴向柱塞泵设计（28）四轴头多工位同步钻床设计（29）钻孔组合机床设计（30）攻丝组合机床设计及夹具设计（31）全液压升降机设计（32）万能外圆磨床液压传动系统设计（33）双铰接剪叉式液压升降台的设计（34）Φ1200熟料圆锥式破碎机（35）掩护式液压支架（36）多用途气动机器人结构设计（37）液压上料机械手（38）液压卷花机的设计（39）弧齿圆锥齿轮结构设计（40）旋转门的设计3、数控类（1）复杂零件加工工艺设计及数控编制（2）新型数控车床的主传动系统的设计及控制（3）新型数控车床的进给传动系统的设计及控制（4）新型数控车床电气控制设计（5）数控车床毛病诊断及排除的研究与应用（6）电火花线切割在模具产品加工中的实际应用（7）数控车床刀架装置的设计（8）数控机床机械传动装置的设计（9）基于数控机床的PLC技术的研究（10）单片机在数控机床上的应用与研究（11）某一副典型冲压模具数控加工工艺（12）某一副典型塑料模具数控加工工艺（13）某一个汽车零件数控加工工艺（14）数控车床某一种毛病分析与维修维护技术（15）数控铣床某一种毛病分析与维修维护技术（16）加工中心某一种毛病分析与维修维护技术（17）多种数控加工技术的综合应用经验（18）数控加工工艺与传统工艺的结合研究（19）普通机床（车床、铣床、刨床等）机械结构的数控化改造（20）普通机床（车床、铣床、刨床等）电器控制系统的数控化改造4、材料类（1）大型铜合金铸件的表面质量研究（2）复合材料研究及其应用（3）复合材料的摩擦磨损性能研究（4）高强高导电Cu-Cr-Zr合金的组织与性能研究（5）Cu-Cr-Zr合金热处理工艺研究（6）模具铜合金材料热处理工艺的研究（7）塑料模具材料的研制与应用（8）模具铜合金材料摩擦磨损特性的研究（9）机械材料切削加工性能的研究（10）复合材料的切削加工表面结构与表面粗糙度研究（11）切削刀具对复合材料切削表面粗糙度影响的研究（12）热处理对复合材料疲劳性能的影响研究（13）复合材料的切削加工质量研究（14）复合材料研究的现状及分析（15）机械材料防腐能力的研究（16）机械材料热导率的研究（17）环保型易切削黄铜的研究（18）合金刀具切削性能的研究（19）切削加工过程的仿真方法研究进展（20）镁合金材料的应用及加工技术的发展5、PLC（1）PLC控制的抢答器设计（2）基于PLC十字路口信号灯控制系统设计（3）自动药片装瓶机PLC控制（4）PL控制的自动存包柜设计此文档是由网络收集并进行重新排版整理.word可编辑版本！。
数控机床毕业设计doc
数控机床毕业设计篇一：数控车床毕业设计南京工程学院继续教育学院毕业论文典型轴类零件数控车削加工设计姓名：钱春花学号：07323专业：机电一体化学历：大专指导教师:姜爱国函授站：无锡交通高等职业技术学校中国·南京XX年5月目录前言（引言）1．课题选择及说明1．1 选题目标1．2 课题说明1．3图纸2．加工内容和加工要求分析2．1 加工结构及分布2．2 加工要求分析2．3 加工重点和难点分析2．4加工内容和要求分析表3．1加工方案设计初步考虑3．1 加工过程设计3．2 加工设计其它方案及优化4．加工设备选用4．1机床选用：4．2刀具选择4．3夹具选用：4．4量具4．4工具清单5．加工程序6．操作加工要点6．1加工准备6．2工件加工6．3对工件加工操作的改进7．课题设计小结7．1设计内容总结7．2设计效果论证7．4设计不足分析和可能的优化展望7．3设计体会参考文献资料1．课题选择及说明1．1 选题目标通过典型轴零件数控车床加工设计，进一步提高工艺分析、工艺设计及工艺技术文件的编写、程序编写，提高综合数控加工技能。
是专业各门课程综合应用，提高专业能力。
设计与工作实际相结合，提高工作适应能力。
目的：1、通过零件加工工艺设计进一步掌握零件加工的过程和每一步的加工要求，在设计过程中，充分利用在校所学内容，使之融会贯通，加深对所学内容的理解和掌握。
2、设计过程中必须认真考虑加工三要素的设定，它们是加工中最重要的三个参数。
合理设置可以提高加工精度，缩短加工时间，节约生产成本。
通过设计可以更深一点地理解并掌握三要素的设定方法。
3、设计中涉及了车断面、车外圆、车椭圆、镗孔、车内外螺纹等加工方式。
通过对如上常用加工方式的工艺设计，熟悉了这些加工方式的加工特点，工艺设计的方法。
4、在此次设计过程中，肯定会遇到各种各样的困难，这也能提高我遇到问题解决问题的能力。
对今后的工作以及生活都大有益处。
意义：1、随着全国产业机械化的提高，相应的机械零件的加工精度要求也随之愈加严格，对零件加工工艺进行合理设计能更好的在现有的加工条件下使加工精度得以最大化。
数控毕业论文范文【最新版】
数控毕业论文范文【摘要】数控机床是一种高效的自动化机床，涵盖了计算机技术、自动化技术、伺服驱动、精密测量和传感器技术等各个领域的新的技术成果，是一门新兴数字程序控制机床。
【关键词】数控机床;排除方法;故障不同的数控机床，其结构和性能有很大的区别，但在故障诊断上有它的共性。
通过对这些共性的分析得出一些对数控机床故障诊断原则、方法及故障排除方法。
以下逐一介绍:一、数控机床故障诊断原则1. 先外部后内部数控机床是机械、液压、电气一体化的机床，所以故障的发生必然要从这三者之间综合反映出来。
所以要求维修人员掌握先外部后内部的原则，即当数控机床发生故障后，维修人员应采用望、闻、听、问等方法，由外向里逐一进行检查。
例1:一数控车床刚投入使用的时候，在系统断电后重新启动时，必须要返回到参考点。
即当用手动方式将各轴移到非干涉区外后，再使各轴返回参考点。
否则，可能发生撞车事故。
所以，每天加工完后，最好把机床的轴移到安全位置。
此时再操作或断电后就不会出现问题。
外部硬件操作引起的故障是数控修理中的常见故障。
一般都是由于检测开关、液压系统、气动系统、电气执行元件、机械装置出现问题引起的。
这类故障有些可以通过报警信息查找故障原因。
对一般的数控系统来讲都有故障诊断功能或信息报警。
维修人员可利用这些信息手段缩小诊断范围。
而有些故障虽有报警信息显示，但并不能反映故障的真实原因。
这时需根据报警信息和故障现象来分析解决。
例如:台立式加工中心采用FANUC-OM控制系统。
机床在自动方式下执行到X轴快速移动时就出现414#和410#报警。
此报警是速度控制OFF和X轴伺服驱动异常。
由于此故障出现后能通过重新启动消除，但每执行到X轴快速移动时就报警。
经查该伺服电机电源线插头因电弧爬行而引起相间短路，经修整后此故障排除。
2. 先机械后电气由于数控机床是一种自动化程度高，技术复杂的先进机械加工设备。
机械故障较易发现，而系统故障诊断难度要大一些。
数控技术专业毕业设计(论文)题目(仅供参考)
补充题目II： No.1:某一副典型冲压模具数控加工工艺 No.2:某一副典型塑料模具数控加工工艺 No.3 某一个汽车零件数控加工工艺 No.4 数控车床某一种故障分析与维修维护技术 No.5数控铣床某一种故障分析与维修维护技术 No.6加工中心某一种故障分析与维修维护技术 No.7 多种数控加工技术的综合应用经验 No.8 数控加工工艺与传统工艺的结合 No.9 结合产学研岗位的数控技术应用的其他设计（论文）
、如何对关键部件进行维护。
包括数控机床结构系统、维护原则、日常维护 项目及原因分析等方面内容。 位置传感器的工作原理、位置传感器的信号检 测、具体应用 液压系统的基础知识、基本回路、典型机床的 应用、该项技术的展望 包括部件功能描述、实现原理设计、方案选择 、线路图及零件图、设计说明等。 步进电机结构、步进电机驱动原理、步进电机 脉冲分配原理、在数控机床的应用（要具体） 交流伺服电机的结构、交流伺服驱动系统的原 理、在数控机床中的应用（要具体） 直流伺服电机的结构、直流伺服驱动系统的原 理、在数控机床中的应用（要具体） 包括机床简介、参数说明、设置技巧、注意事 项等方面内容。 包括开放式数控系统的概念，运动控制卡的功 能及应用；运动控制所需的硬件设计及控制界 面设计； 包括数控机床简单介绍、故障现象描述、故障 可能产生原因理论分析、故障诊断过程及维修 方法等方面内容。 数控机床简单介绍、故障现象描述或给出典型 实例、故障的成因的分析和论证、故障诊断过 程及消除故障的措施
特种加工
25 手机外壳三维造型设计及加工仿真 26 鼠标外壳的三维设计 27 XX特种加工在现代制造与生产中的应用
市场调研/营销
28 XX数控设备的营销统计调研 29 数控技术专业毕业生就业岗位调查分析
设备管理
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

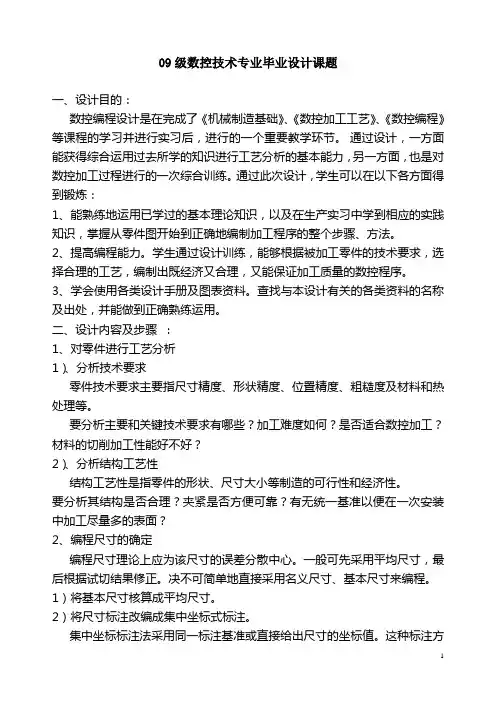

09级数控技术专业毕业设计课题一、设计目的：数控编程设计是在完成了《机械制造基础》、《数控加工工艺》、《数控编程》等课程的学习并进行实习后，进行的一个重要教学环节。
通过设计，一方面能获得综合运用过去所学的知识进行工艺分析的基本能力，另一方面，也是对数控加工过程进行的一次综合训练。
通过此次设计，学生可以在以下各方面得到锻炼：1、能熟练地运用已学过的基本理论知识，以及在生产实习中学到相应的实践知识，掌握从零件图开始到正确地编制加工程序的整个步骤、方法。
2、提高编程能力。
学生通过设计训练，能够根据被加工零件的技术要求，选择合理的工艺，编制出既经济又合理，又能保证加工质量的数控程序。
3、学会使用各类设计手册及图表资料。
查找与本设计有关的各类资料的名称及出处，并能做到正确熟练运用。
二、设计内容及步骤：1、对零件进行工艺分析1）、分析技术要求零件技术要求主要指尺寸精度、形状精度、位置精度、粗糙度及材料和热处理等。
要分析主要和关键技术要求有哪些？加工难度如何？是否适合数控加工？材料的切削加工性能好不好？2）、分析结构工艺性结构工艺性是指零件的形状、尺寸大小等制造的可行性和经济性。
要分析其结构是否合理？夹紧是否方便可靠？有无统一基准以便在一次安装中加工尽量多的表面？2、编程尺寸的确定编程尺寸理论上应为该尺寸的误差分散中心。
一般可先采用平均尺寸，最后根据试切结果修正。
决不可简单地直接采用名义尺寸、基本尺寸来编程。
1）将基本尺寸核算成平均尺寸。
2）将尺寸标注改编成集中坐标式标注。
集中坐标标注法采用同一标注基准或直接给出尺寸的坐标值。
这种标注方法即方便编程，又利于设计基准，测量基准和编程原点的统一，是符合数控加工特点的优选标注法。
3）计算各基点的坐标尺寸根据零件的几何形状关系按一定数学方法（如三角、几何等）计算编程所需要的有关基点的坐标值。
也可以利用绘图软件的坐标查询功能，采集各基点坐标。
3、毛坯选择主要根据零件的力学性能、零件形状尺寸，批量大小等选择。
常用毛坯种类有铸件、锻件、型材（棒料、板材等）、焊接件等。
4、工艺过程设计1）选择定位基准：正确地选择定位基准，有利于保证精度，合理安排加工顺序。
车削基准一般是外圆、轴端、中心孔等；铣削基准一般是基准平面、定位孔等。
2）、选择各表面的加工方法加工方法选择主要根据被加工表面的类别和各种加工方法的经济精度选择，可查阅有关工艺手册。
常用加工方法有：外圆——车、精细车、磨、研磨、超精加工等；内孔——钻、扩、铰、镗、拉、磨、光整加工等；沟槽、螺纹、圆弧加工等3）、确定加工顺序一般按“先粗后精”、“基准先行”、“先面后孔”、“先主后次”、工序集中等原则，安排好各表面的切削加工、热处理、辅助工序的先后次序。
4）、确定走刀路线走刀路线是刀具从起刀点开始，直至结束返回的路径。
为方便编程，应画好重要工序的工序简图，画上走刀路线轨迹。
5、选择机床、工艺装备等1）选择机床要根据工件尺寸大小、精度高低来选择。
即大工件选大机床，小工件选小机床；高精度工件选择精密机床，一般精度工件选择普遍机床。
机床类型根据工件形状选择：如轴类等回转工件可选车床；平面、沟槽、型腔、孔类可选铣床；需多次频繁换刀可选加工中心等。
2）、选择工艺装备主要包括夹具、刀具、量具的选择。
单件小批生产尽量选择通用夹具，如卡盘、顶尖、平口钳，回转台等；数控机床适宜使用组合夹具。
除各种普通通用刀具外，数控机床优先选择各种机夹可转位刀具，必要时可采用高生产率的专用刀具和复合刀具。
量具一般选择卡尺、千分尺、百分表等。
批量大时可采用各种量规等高效专用检具。
6、确定切削用量切削用量是主轴转速（切削速度），背吃刀具和进给量三要素。
要在保证加工质量和刀具耐用度的前提下，充分发挥机床、刀具的能力，使切削加工既快又省。
切削用量选择原则是：粗加工时求省时，精加工时保质量。
具体数值应根据机床说明书、切削用量手册结合经验选定。
教材[1]P83、P156、P157中有部分参考值。
7、填写工艺文件1）、工序卡片按加工顺序将各工序、工步的加工内容、所用刀具、切削用量等填写工序卡片。
2）、刀具卡刀具卡中包括刀具编号、刀具结构、刀片型号材料等。
3）、加工进给路线图将走刀路线用规定的线条表达出来，既方便编程又能防止刀具与工件、夹具碰撞。
常用来说明较为复杂的工序。
8、编制加工程序单根据工序卡、刀具卡、走刀路线图，按规范的格式要求，编写出加工程序。
9、编写设计说明书在完成上述工作的过程中或之后，将有关内容编写成册。
课题一车削零件的数控加工工艺编制一、设计条件：1、零件图如图所示：2、技术要求如下：（1）、以小批量生产条件编程。
（2）、不准用砂布及锉刀等修饰表面。
（3）、未注倒角1×45°。
（4）、未注公差尺寸按 GB1804-M。
（5）、端面允许打中心孔。
（6）、毛坯尺寸：φ70×135。
（7）、材料：45#,调质处理HRC 26~36二．设计具体要求：1、绘制标准零件图纸一份2、绘制毛坯图纸一份3、绘制零件三维实体图一份4、绘制零件夹具工装图一份5、绘制装配图一份6、零件加工工艺过程卡一份7、数控加工工序卡一份8、课程设计说明书一份（6000字左右）9、将说明书和相关图样装订成册（按A4尺寸装订）10、上述资料同时准备纸质和电子文件各一套课题二数控加工工艺与编程综合设计一、设计条件：1、零件图如图所示：2、技术要求如下：（1）小批量生产条件编程；（2）不准用砂布及锉刀等修饰表面；（3）未注公差尺寸按GB1804-M;（4）热处理:调质处理，HRC25～35;（5）毛坯尺寸：∅60x150;（6）未注粗糙度部分表面光洁度为Ra6.3二．设计要求：1、绘制标准零件图纸一份2、绘制毛坯图纸一份3、绘制零件三维实体图一份4、绘制零件夹具工装图一份5、绘制装配图一份6、零件加工工艺过程卡一份7、数控加工工序卡一份8、课程设计说明书一份（6000字左右）9、将说明书和相关图样装订成册（按A4尺寸装订）10、上述资料同时准备纸质和电子文件各一套课题三车铣零件的数控加工工艺编制一、设计条件：1、零件图如图所示：2、技术要求如下：（1）、以中批量生产条件编程。
（2）、不准用砂布及锉刀等修饰表面。
（3）、未注倒角1×45°,锐角倒钝0.2×45°。
（4）、未注公差尺寸按 GB1804-M。
（5）、端面允许打中心孔。
（6）、材料：45#,调质处理HRC 26~36二、设计具体要求：（该零件可由2位同学共同完成，每位同学选择本套图纸中的一件为主要加工设计，另一件可做相关介绍说明）1．绘制各零件的二维图和三维实体图。
2．零件的分析3．毛坯的设计4．零件工艺规程的设计1）制订一张工艺过程卡2）制订加工工序卡3）制订数控刀具明细表4）制订数控加工工件安装和零点设定卡片5．数控加工程序的编制1）绘制进给路图2）编制加工程序3）对程序进行模拟仿真4．制订一张装配工艺卡片5．制订一张质量检验卡片6．制订一张装配工艺卡片三、附加工图样：零件图一零件图二零件图三零件图四装配图课题四数控车组合轴一、设计条件：1、零件图如图所示：2、技术要求如下：（1）、以中批量生产条件编程。
（2）、不准用砂布及锉刀等修饰表面。
（3）、未注倒角1×45°,锐角倒钝0.2×45°。
（4）、未注公差尺寸按 GB1804-M。
（5）、端面允许打中心孔。
（6）、材料：45#,调质处理HRC 26~36二、设计具体要求：（该零件可由2位同学共同完成，每位同学选择本套图纸中的一件为主要加工设计，另一件可做相关介绍说明）1．绘制各零件的二维图和三维实体图。
2．零件的分析3．毛坯的设计4．零件工艺规程的设计1）制订一张工艺过程卡2）制订加工工序卡3）制订数控刀具明细表4）制订数控加工工件安装和零点设定卡片5．数控加工程序的编制1）绘制进给路图2）编制加工程序3）对程序进行模拟仿真4．制订一张装配工艺卡片5．制订一张质量检验卡片6．制订一张装配工艺卡片三、附加工图样：φ380-0.033技术要求1.未注倒角全部为1X45°2.锐边去毛刺3.不允许攻螺纹技术要求1.未注倒角全部为1X45°2.锐边去毛刺3.不允许套螺纹技术要求1.未注倒角全部为1X45°2.锐边去毛刺3.2其余课题五数控车组件加工一、设计条件：1、零件图如图所示：2、技术要求如下：（1）、以中批量生产条件编程。
（2）、不准用砂布及锉刀等修饰表面。
（3）、未注倒角1×45°,锐角倒钝0.2×45°。
（4）、未注公差尺寸按 GB1804-M。
（5）、端面允许打中心孔。
（6）、材料：45#,调质处理HRC 26~36二、设计具体要求：1．绘制各零件的二维图和三维实体图。
2．零件的分析3．毛坯的设计4．零件工艺规程的设计1）制订一张工艺过程卡2）制订加工工序卡3）制订数控刀具明细表4）制订数控加工工件安装和零点设定卡片5．数控加工程序的编制1）绘制进给路图2）编制加工程序3）对程序进行模拟仿真4．制订一张装配工艺卡片5．制订一张质量检验卡片6．制订一张装配工艺卡片三、附加工图样：课题六数控车组件加工一、设计条件：1、零件图如图所示：2、技术要求如下：（1）、以中批量生产条件编程。
（2）、不准用砂布及锉刀等修饰表面。
（3）、未注倒角1×45°,锐角倒钝0.2×45°。
（4）、未注公差尺寸按 GB1804-M。
（5）、端面允许打中心孔。
（6）、材料：45#,调质处理HRC 26~36二、设计具体要求：1．绘制各零件的二维图和三维实体图。
2．零件的分析3．毛坯的设计4．零件工艺规程的设计1）制订一张工艺过程卡2）制订加工工序卡3）制订数控刀具明细表4）制订数控加工工件安装和零点设定卡片5．数控加工程序的编制1）绘制进给路图2）编制加工程序3）对程序进行模拟仿真4．制订一张装配工艺卡片5．制订一张质量检验卡片6．制订一张装配工艺卡片三、附加工图样：课题七数控车组件加工一、设计条件：1、零件图如图所示：2、技术要求如下：（1）、以中批量生产条件编程。
（2）、不准用砂布及锉刀等修饰表面。
（3）、未注倒角1×45°,锐角倒钝0.2×45°。
（4）、未注公差尺寸按 GB1804-M。
（5）、端面允许打中心孔。
（6）、材料：45#,调质处理HRC 26~36二、设计具体要求：1．绘制各零件的二维图和三维实体图。
2．零件的分析3．毛坯的设计4．零件工艺规程的设计1）制订一张工艺过程卡2）制订加工工序卡3）制订数控刀具明细表4）制订数控加工工件安装和零点设定卡片5．数控加工程序的编制1）绘制进给路图2）编制加工程序3）对程序进行模拟仿真4．制订一张装配工艺卡片5．制订一张质量检验卡片6．制订一张装配工艺卡片三、附加工图样：未注倒角1.5×45°X ²=8.324Z课题八数控车组件加工一、设计条件：1、零件图如图所示：2、技术要求如下：（1）、以中批量生产条件编程。
