西门子PS2阀门定位器操作指南

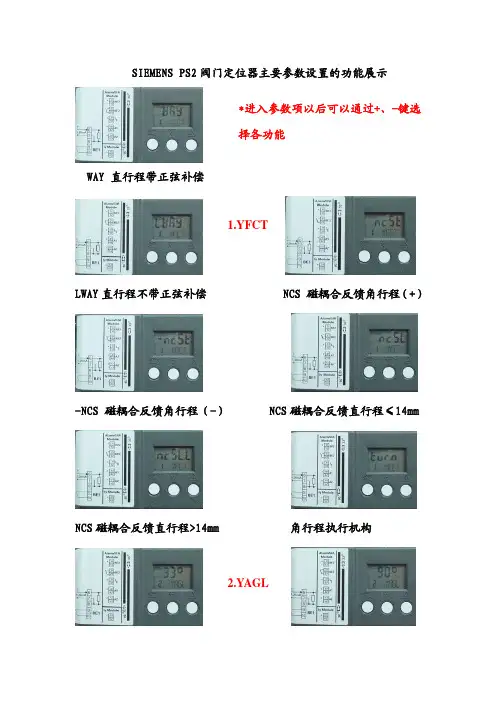

SIEMENS PS2阀门定位器各个设置参数的功能展示
SIEMENS PS2阀门定位器主要参数设置的功能展示*进入参数项以后可以通过+、-键选择各功能WAY 直行程带正弦补偿1.YFCTLWAY 直行程不带正弦补偿 NCS 磁耦合反馈角行程（+）-NCS 磁耦合反馈角行程（-） NCS磁耦合反馈直行程≤14mmNCS磁耦合反馈直行程>14mm 角行程执行机构2.YAGL直行程≤20mm 设置33° 直行程>20mm 和角行程都设置90°直行程设置关闭 例：直行程设置=5mm例：直行程设置=40mm (5～130mm可调) 例：直行程设置=130mm自动初始化从此项进入 手动初始化从此项进入4～20ma 输入选择此项 0～20ma输入选择此项7.SDIR6.SCUR←4.INITA5.INITM →3.YWAY执行器采样杆：顺时针转动 执行器采样杆：逆时针转动12.SFCT设定点功能： 线性 设定点功能：等百分比1：25设定点功能：反等百分比1：25 可自由设置转折点（共21点）控制器的不灵敏区：自适应或0～10% 行程下限值：%←34.DEBA35.YA→←36.YE37.YNRM →↓行程上限值：% 行程标定： 机械行程38.YDIR →行程标定： 流量 行程方向显示（上升）39.YCLS→行程方向显示（下降） 行程紧密关闭功能：无行程紧密关闭功能：顶端 行程紧密关闭功能：顶端和底端←40.YCDO41.YCUP→底端紧密关闭值：%可设 顶端紧密关闭值：%可设42.BIN1BI1 9、10端子输入功能不用 BI1输入-功能：仅有信号 9、10端子闭合为+9、10端子断开为-BI1输入+功能:仅有信号 BI1输入+：启用组态锁定BI1输入+：锁定组态+手动 BI1输入+：驱动到上限位置BI1输入+：驱动到下限位置 BI1输入+：锁定行程（保位）BI1输入-：驱动到上限位置 BI1输入-：驱动到上限位置BI1输入-：锁定行程（保位） BI211、12端子输入功能不用44.AFCT43.BIN2→报警功能不用 +设置低报警、高报警输出闭合信号为+输出断开信号为-+设置低低报警、低报警 +设置高报警、高高报警-设置低报警、高报警 -设置低低报警、低报警45.A1→+设置高报警、高高报警 第一报警值的临界响应值←46.A2 47.FCT →第二报警值的临界响应值 报警输出+功能： 故障报警输出+功能：故障+手动+BI 报警输出-功能：故障+手动报警输出-功能：故障+手动+BI 报警输出-功能： 故障48.TIM监视故障“控制偏差”秒时间 监视故障“控制偏差”的响应值%←49.LIM50.STRK→监视故障“控制偏差”的响应值%为自动 执行器行程数累计限值51.DCHG →例：执行器行程数累计数设6140次 执行器方向改变累计限值 ←52.ZERO54.DEBA →执行器零极限值的监视% 执行器顶极限值的监视%55.PRST恢复工厂预设定值：未启动 恢复工厂预设定值：开始恢复工厂预设定值：已完成上海先旺自动化工程系统有限公司技术部2008.08。
西门子阀门定位器操作手册
西门子阀门定位器操作手册压电阀介绍：1引言传统的气动阀中大量使用了电磁铁作为电一机械转换级，其把电控制信号转换为机械的位移，推动阀芯，实现气路的切换或气体压力、流量的比例控制。
作为电一机械转换级的电磁铁有价格低廉，操作使用方便等优点；但其也有很多缺点：如功耗大、响应速度不够快、存在发热及有电磁干扰等。
把压电材料的电一机械转换特性引入到气动阀中，作为气动阀的电一机械转换级，这是一项不同于传统气动阀的全新技术。
采用了压电技术的气动阀在性能上有着传统气动阀无可比拟的优势。
2、压电效应简介对于晶体构造中不存在对称中心的异极晶体，加在晶体上的张紧力、压应力或切应力，除了产生相应的变形外，还将在晶体中诱发出介电极化或电场。
这一现象被称为正压电效应；反之，若在这种晶体上加上电场，从而使该晶体产生电极化，则晶体也将同时出现应变或应力，这就是逆压电效应。
两者通称为压电效应。
1880年居里兄弟发现了电气石的压电效应，从此开始了压电学的历史。
压电式气动换向阀即是利用压电逆效应而研制的。
3、压电技术在气动阀中的应用1、微型直动式换向阀利用压电材料在电场作用下的变形，来实现气动阀阀口的开启和关闭，这样就可以做成微型直动式换向阀。
如下图所示的微型二位三通换向阀， 1 口为进气口，2 口为输出气口，3、口为排气口，阀中间的弯曲部件为压电材料组成的压电片。
当没有外加电场作用时，阀处于：图1状态：进气口关闭，输出气口2经排气口3通大气。
当在压电阀片上外加控制电场后，压电阀片产生变形上翘，上翘的压电阀片关闭了排气口3,同时进气口1和输出气口2连通。
这样就完全实现了传统二位三通电磁换向阀的功能。
图1 图22、压电式电气比例调压阀压电材料的变形量正比于施加在其上的电场强度，禾U用这一特点，可以开发出比例调压阀。
女口图3所示，施加不同的控制电压到压电阀片上，压电阀片产生不同的弯曲变形量，这样就在进气口1与输出气口2之间及输出气口2与排气口3之间形成不同的气流阻力，从而在输出气口2 的得到不同的气体压力。
西门子阀门定位器中文说明书
安全信息
1 安全信息
1.1 术语含义
DANGER 表示紧急的危险情况，如不避免将造成死亡或严重的伤害。 WARNING 表示潜在的危险情况，如不避免可能造成死亡或严重的伤害。 CAUTION 与安全警示符号一起用表示有潜在危险情况，如不避免可以造成轻微或中度的伤害。 CAUTION 与无安全警示符号一起用表示有潜在危险情况，如不避免可以造成适当的损伤。 NOTICE 与无安全警示符号一起用表示有潜在的情况，如不避免可以造成不希望的结果或状态。 NOTE 表示以此建议做会得到可能的好处。
3.2 6DR4004-8V 和 6DR4004-8L 直行程执行器额外的附件..................................................................... 6 3.2.1 组装顺序 .................................................................................................................................. 6
1.2 前言
本操作说明描述了定位器组装、连接、调试的基本步骤，不能取代 SIPART PS2 电气阀门定位器的 操作手册，操作手册中包含了关于组装、功能、操作更详细的资料。 操作手册可以订购，订货号如下： A5E00074631（英文） A5E00074630（德文） 可以从任何一家西门子的办公室或办事处订购操作手册。
2
定位器的供货范围
2 定位器的供货范围
• 订购的定位器
型号
不带 HART
塑料壳 塑料壳 金属壳 塑料壳 塑料壳 金属壳
带 HART
SIPART PS2 智能定位器操作手册
图.1
SIPART PS2 或 SIPART PS2 PA 智能电气阀门定位器
图.2
SIPART PS2 EEx d 或 SIPART PS2 EEx d PA 隔爆型智 能电气阀门定位器
图.3
SIPART PS2 或 SIPART PS2 PA 不锈钢外壳智能电气阀 门定位器产品
Iy 阀位反馈模块和报警模块以及 SIA 模块（见第 3 页） 的信号之间，以及与基本单元之间在电气上都是隔离的。 输出表示自动发出故障信号。
4
SIPART PS2 智能电气阀门定位器
SIPART PS2， SIPART PS2 PA， SIPART PS2 EEx d 和 SIPART PS2 EEx d PA
进气
排气
微处 理器 排气
1 带微处理器和输入电路的主板 2 带 LCD 和按键的控制面板 3 压电阀单元，单作用定位器 4 压电阀单元双作用定位器 5 Iy 模块用于 SIPART PS2 控制器 6 报警模块用于 3 个报警输出和 1 个二进制输入 7 SIA 模块 (限位开关报警模块)
工作方式 SIPART PS2 型智能电气阀门定位器的工作原理与传统 定位器完全不同。 采用微处理器对给定值和位置反馈作比较。如果微处理 器检测到偏差，它就用一个五步开关程序来控制压电阀， 压电阀进而调节进入执行机构气室的空气流量。当 SIPART PS2 采用二线制连接时，它完全从 4 至 20mA 给定信号中获取电源。亦可从 PROFIBUS（SIPART PS2 PA）总线信号中获取电源。 SIPART PS2 的工作方式及其集成的附加功能为用户在定 位器安装和操作使用上提供相当多的好处： • 安装简易、高度自动化的调校，意味着节省时间，并 确保可靠运行。 • 一个在线自适应程序意味着即使在不利的工况条件下 也能实现非常高的质量控制。 • SIPART PS2 只有很少的可动部件，不受振动影响。 • 温度和压缩空气压力的变化对 SIPART PS2 定位器的 影响可以忽略 • 免维护运行 • 借助液晶显示和按键，可手动调整阀位，不需要另外 的电源。 • SIPART PS2 定位器内固化的参数可提供许多功能，定 位器可进行灵活简单的组态，例如阀门特性，行程限 定或分程操作。 • “紧密关闭”功能确保了对阀座最大的定位压力。 • 和传统定位器相比，西门子阀门定位器的耗气量可以 忽略。 SIPART PS2 定位器采用适当的安装组件固定到直行程 或角行程执行机构上，执行机构的直线或转角位移通过 安装的组件检测并由一个刚性连接的导电塑料电位器转 换，装在直行程执行机构上的组件检测得到的角度误差 被自动地校正. 微处理器根据偏差（给定值 W 与位置反馈信号 X）的大 小和方向输出一个电控指令给压电阀。 压电阀将控制指令转换为气动位移增量，当控制偏差很 大时（高速区）。定位器输出一个连续信号；当控制偏 差不大（低速区），定位器输出脉冲连续；当控制器偏 差很小时（自适应或可调死区状态），则没有控制指令 输出。 带预控压电阀的气动阀组 压电阀是以极长的工作寿命而著称，主导元件是一个压 电柔韧开关，它同主控气路连在一起。压电阀由于质量 小，可以释放很短的控制脉冲，因而能够达到很高的定 位精度。 三种防爆产品型式 基型产品有防爆等级为 EEx ia/ib 的本安型产品或用于 2 区的非本安型产品（见本安型产品技术数据）。 SIPART PS2 EEx d 隔爆型产品允许用在非本安应用的 1 区（具有 FM 认定证书也可应用在 0 区，见技术数据）。 这时允许使用全部可选择的模板而无需更换标牌。 通过 SIMATIC PDM 软件进行操作和监控 SIMATIC PDM 软件支持 HART 通迅， 也支持 PROFIBUSPA 通迅协议。 SIMATIC PDM 软件允许通过 PC 或手提电脑方便实现远 程操作和监控，定位器也能使用该软件组态，利用过程数 据和比较数据可确定整机故障诊断和维护的重要信息。当 用 HART 接口与 SIPART PS2 进行通讯时，可通过 PC 机 或笔记本的 COM 口及 HART 调制解调器用双芯电缆连接 通讯。HART 通讯所使用的信号是采用频移键控方式叠加 在电流信号上。 调试 调试（初始化）在很大程度上是自动进行的。 在初始化时，微处理器自动确定执行机构的零点，最大行 程，作用方向和执行机构的定位速度，用这些来确定最小 脉冲时间和死区，从而使控制达到最佳。使用 SIPART PS2 定位器上的按键和 LCD 可以手动操作气动执行机构。 用于定位器、执行机构和调节阀的监控和诊断功能 SIPART PS2（6DR5...）具有检测和当选择极值报警时， 能报告执行机构和调节阀变化的多项监控功能，这种诊断 对调节阀和执行机构是重要的信息。 可实现测量值（一些极值可调整）的确定和监控，包括： • 行程累积 • 行程方向改变次数 • 报警计数 • 死区自调整 • 阀门极限位置（例如：阀座的磨损） • 最高/最低温度下的运行小时数（按照温度等级） • 压电阀运行循环数 • 阀门定位时间 • 执行机构泄漏
西门子智能阀门定位器说明书
附录SIPART PS2 6DR5xxx-xx 散页“操作－简要说明”27 参数名 显 示 功 能 参数值 单位 出厂设定 用户设定执行器类型额定反馈角适当地设定选择器（7）变送比率（见部件图）阀杆范围（任意设定）当使用时，在执行器上设置的值必须与反馈杠杆相匹配驱动杆必须设定在执行器的行程值上，如果这个值不在刻度上，则设定到下一个较大一档刻度值初始化（自动）初始化（手动）设定电流范围方向设定点 上升 下降设定分程范围的起始点设定分程范围的结束点设定斜率上升点设定斜率下降点设定点功能 线性 等百分比1:25,1:33,1:50 反向等百分比1:25,1:33,1:50 可自由调节转折点设定在 0%控制器的死区行程下限值行程上限值行程标定 至机械杠杆 到流量行程方向显示 上升 下降行程“紧密关闭” 无 仅有顶端 仅有底端 顶和底都有紧密关闭值，底端紧密关闭值，顶端BI1功能 无 仅有信息 组态锁定 组态锁定和手动 驱动阀到上限位置 驱动阀到下限位置 移动行程锁定BI2功能 无 仅有信息 驱动阀到上限位置 驱动阀到下限位置 移动行程锁定报警功能 无 A1＝最小，A2＝最大 A1＝最小，A2＝最小 A1＝最大，A2＝最大报警1的临界响应值报警2的临界响应值报警输出功能 故障 故障＋非自动 故障＋非自动＋BI （“＋”指逻辑或操作）对于故障信息的监视时间“控制偏差”对于故障信息的临界响应值“控制偏差”对于整个行程的限位值对于方向改变的限位值对于停止监视末端的限位值，底部对于停止监视末端的限位值，顶部监视死区的限位值预设定（出厂设定）“no ”未激活“Strt ”工厂设定起动后，按住此键5秒“oCAY ”工厂设定完成后出现此显示 警示：预设定结果在“非初始化” Turn （角行程执行器） WAY （直行程执行器） LWAY （无正弦修正的直行程执行器） Ncst （带NCS 的角行程执行器） -ncst （相同，改变作用方向） 度数33 90 90。
西门子阀门定位器操作手册
西门子阀门定位器操作手册压电阀介绍：1引言传统的气动阀中大量使用了电磁铁作为电一机械转换级，其把电控制信号转换为机械的位移，推动阀芯，实现气路的切换或气体压力、流量的比例控制。
作为电一机械转换级的电磁铁有价格低廉，操作使用方便等优点；但其也有很多缺点：如功耗大、响应速度不够快、存在发热及有电磁干扰等。
把压电材料的电一机械转换特性引入到气动阀中，作为气动阀的电一机械转换级，这是一项不同于传统气动阀的全新技术。
采用了压电技术的气动阀在性能上有着传统气动阀无可比拟的优势。
2、压电效应简介对于晶体构造中不存在对称中心的异极晶体，加在晶体上的张紧力、压应力或切应力，除了产生相应的变形外，还将在晶体中诱发出介电极化或电场。
这一现象被称为正压电效应；反之，若在这种晶体上加上电场，从而使该晶体产生电极化，则晶体也将同时出现应变或应力，这就是逆压电效应。
两者通称为压电效应。
1880年居里兄弟发现了电气石的压电效应，从此开始了压电学的历史。
压电式气动换向阀即是利用压电逆效应而研制的。
3、压电技术在气动阀中的应用1、微型直动式换向阀利用压电材料在电场作用下的变形，来实现气动阀阀口的开启和关闭，这样就可以做成微型直动式换向阀。
如下图所示的微型二位三通换向阀， 1 口为进气口，2 口为输出气口，3、口为排气口，阀中间的弯曲部件为压电材料组成的压电片。
当没有外加电场作用时，阀处于：图1状态：进气口关闭，输出气口2经排气口3通大气。
当在压电阀片上外加控制电场后，压电阀片产生变形上翘，上翘的压电阀片关闭了排气口3,同时进气口1和输出气口2连通。
这样就完全实现了传统二位三通电磁换向阀的功能。
图1 图22、压电式电气比例调压阀压电材料的变形量正比于施加在其上的电场强度，禾U用这一特点，可以开发出比例调压阀。
女口图3所示，施加不同的控制电压到压电阀片上，压电阀片产生不同的弯曲变形量，这样就在进气口1与输出气口2之间及输出气口2与排气口3之间形成不同的气流阻力，从而在输出气口2 的得到不同的气体压力。
西门子定位器调整步骤
一、调试前准备工作1.按照操作说明书将PS2与阀门连接，接汽源，再接电源（4—20mA电流供电）。
2.没有经过初始化的定位器，接入电流信号后，LCD屏幕右下方出现闪烁细体“NOINI”字母。
此时按上升键（即“+”键）或下降键（即“-”键）可以使执行机构动作，先按“+”再同时按“-”，反之相同，看阀门的最大点或最小点。
3.最小点应在5-9%（液晶显示）之间，不在时，调定位器的黑色齿轮（耦合调节轮）；最大点应不超过95%（液晶显示），不对时，调定位器的黑色齿轮（耦合调节轮）。
在中间的过程中不能出现P---情况，否则需要通过耦合调节轮等做一系列的调整。
a.将一字螺丝刀（4mm宽）插入黄颜色轮夹紧轮齿轮状部件内部，向右拨动，松开夹紧装置，向左或者向右转动耦合调节轮，阀杆位移指针指向阀位刻度0%左右时，（与下降键配合使用），使量程下限（液晶显示）在5-9%之间。
b.按上升键，使阀杆指针指向阀位刻度100%左右，使量程上限（液晶显示）数值连续上升不出现-----的超限符号。
液晶显示应接近且不大于95%。
c.如果显示＞95则重新调整反馈杠杆支点离转轴远一点。
d.如果显示＜90则重新调整反馈杠杆支点离转轴近一点。
e.位置开关、轮状夹紧装置（黄颜色），都锁紧。
（一字螺丝刀向左拨动，则锁紧夹紧装置）。
f.如需要更多的参数设置，可进入参数设置程序，并确认相关参数（参数1、参数2、……参数55.）几个重要参数：（举例，实际操作按照说明书或工艺过程要求设置）。
参数1. YFCT （执行机构的类型）WAY （直行程）参数2. YAGL （反馈角）33°参数3. YWAL （行程范围）由调节阀行程决定参数4. INITA （自动初始化）参数5. INITM （手动初始化）参数6. SCUR （输入电流范围）4～20mA参数7. SDIR (正反作用) 由工艺过程要求决定参数8. SPRA (分程范围设置起点) 0.0％参数9. SPRA (分程范围设置终点) 100.0％参数10. TSUP (斜率设定OPEN) Auto参数12. SFCT （输出设定-线性）Lin参数34. DEBA (控制死区) Auto参数37. YNRM （行程标定）MPOS （机械行程）参数38. YDIR (液晶显示) rise (正作用)参数39. YCLS （阀门紧闭功能）do (仅下降)参数40. YCDO （紧密关闭值）0.2％（仅下降）参数41. YCUP （紧密关闭值）99％（仅上升）参数55. PRST （工厂设置）Strt （*4.00.00版本是50.PRST）4.用“+”、“-”键将阀门行程调到50%，（此时反馈杆应该水平，不然应调整定位器的安装位置。
西门子 PS2 定位器閥門基本安装与初始设置指南说明书
1/7偉群國際有限公司Wilson-International Co.一、 接線方式：A. 4-20 mA 輸入接線方式 【電源及信號】2/7偉群國際有限公司Wilson-International Co.3/7偉群國際有限公司Wilson-International Co.B. 4-20 mA 輸出接線方式 【信號】C. Alarm module 輸出接線方式4/7偉群國際有限公司Wilson-International Co.二、 定位安裝1. 將定位器配合耦合件安裝於閥體上。
2. 接氣管：以雙動氣壓缸為例，上方氣孔(Y1)及下方氣孔(Y2)分別接至Actuator的兩側氣管。
中間氣孔為壓縮空氣之氣源孔，壓縮空氣應先經「過濾器」後才接入。
三、 定位器「離合器零點位置」調整方式1. 文內提及之各部名稱的相關位置請參考下圖之代號：「顯示器」 (3) 「操作鍵」（5）「齒輪比選擇桿」(8) 「離合器調整輪」(9)5/7偉群國際有限公司Wilson-International Co.2. 需要執行「齒輪零點位置」的時機： a. 新安裝的定位器：「齒輪零點位置」的調整應於「組構」前先完成之。
b. 舊閥門：若因故轉動過「離合器調整輪」(9)，也應先調整「齒輪零點位置」再行「組構」。
3. 步驟：a. 通電：依需要接通電氣信號（二線式）或電源（四線式）。
【請參閱一.接線方式】此時顯示器(3)應為「未啟始」狀態。
「未啟始」狀態：如右圖；上方顯示以 “P” 帶頭的原始信號。
下方顯示 “NOINI” 表示尚未啟始。
如果不是在「未啟始」狀態，C5以後的軟體版本會在轉動「離合器調整輪」(9)之後自動成為「未啟始」狀態。
或者可以進入「組構模式」後，將參數55設為「未啟始」狀態（參見參數設定說明），並應回到操作模式。
b. 設定「齒輪比選擇桿」(8)：上下衝程的閥門：如Globe Valve 、應將「齒輪比選擇桿」(8)推向下（33°）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西门子PS2阀门定位器操作指南
一、准备工作:
1.按照操作说明书将PS2与阀门连接.
2.检查并确认电路和气路的连接.
3.通电（4—2OmA电流供电）.
4.口禁止电压供电.
二、初始化：
没有经过初始化的定位器，接入电流信号后，1CD屏幕右下方出现闪烁细体"NOINI”字母。
此
在没有做初始化
时按上升键或下降键可以使执行机构动作，1CD屏幕能显示粗黑字体Pxx.X
前,首先要做到按上升键使阀杆上升到最高，1CD屏幕显示的数值大约在P85~95%之间,按下降键；使阀杆下降到最低，1CD屏幕显示的数值大约在P5~10%之间，在中间的过程中不能出现P——.--情况，否则需要做一系列的调整。
（一）以直行程调节阀为例:调节阀杠杆行程V20mm（阀门开度），气开阀.如下；
选择反馈角度33°、量程V=20mm和90°、量程＞=20mm,分别利用调节轮和反馈杆长度调整PS2的零点和量程。
PS2定位器与阀体固定前,先将反馈杠杆支点调整并固定在反馈杆上刻有33。
、15、20一侧的20位置左右,U形定位槽与反馈支点配合使用，并与阀体固定.
⑴确定定位器内的33。
/90°切换开关置于33。
位置，互锁齿轮置于33。
（黄颜色）（可参阅与定位器一起提供的资料）。
⑵通电、通气后，按手键（组态键）＞5秒，则会出现1.YFCT上方黑体显示WAY、再按一下出现2.YAG1,上方黑体显示33°,每按一下出现下一个新的参数值。
需要给定位器内的程序赋值；参数1设置在WAY,参数2设置在33°,参数3设置在
20Inmo
a.将一字螺丝刀（4mm宽）插入黄颜色轮夹紧轮齿轮状部件内部，向右拨动，松开夹紧装置，向左或者向右转动耦合调节轮，阀杆位移指针指向阀位刻度0%左右时，（与下降键配合使用），使量程下限（液晶显示）在5%~10%左右，并记录其数值为PU
b.按上升键,使阀杆指针指向阀位刻度100%左右，使量程上限（液晶显示）数值连续上升不出现---------- 的越限符号。
量程范围在90%~98%左右，并记录其数值为P2。
C.如果显示＞100则重新调整反馈杠杆支点离转轴远一点.
d.如果显示VIOo 则重新调整反馈杠杆支点离转轴近一点.
⑶位置开关、轮状夹紧装置（黄颜色），都锁紧。
（一字螺丝刀向左拨动，则锁紧夹紧装置）如不再需要其它相关参数，可直接进入A.步骤。
（4）如需要更多的参数设置，可进入参数设置程序，并确认相关参数（参数1、参数2、一
参数55.）
几个重要参数：（举例.实际操作按照说
明书或工艺过程要求设置）. 参数1.YFCT （执行机构的类型） 参数2.YAG1（反馈角）
参数3.YWA1（行程范围）
参数4.INITA （自动初始化）
参数5.INITM （手动初始化）
参数41.YCUP （紧密关闭值）
参数55.PRST （工厂设置） A. 将记录的数值P1或P2进行简单的运算；即：P1+（P2-P1）÷2o 若；P1量程下限（液晶显
示）在4.8%,P2量程上限（液晶显不）在95%,贝∣J:4.8+（95-4.8）÷2-49.9。
用手动方式操作，确认阀门开度位置在刻度值50%左右,手动位置（液晶显示）开度在50%±5%左右.
B.在运行模式下，按手键＞5秒，进入参数4,则PS2进入自动初始化，在按上升键＞5秒，液晶显示istrt.,之后，随即右下方逐步出现（RUn1、2、3、4、5）之后，右下方显示字体
'FINSH'表示初始化已完成。
此时按手键＞5秒，退出组态模式，进入运行模式,液晶右下方显示为；Man 字样，表示进入了手动运行模式，再按一下手键，液晶右下方显示为；Aut 字样，表示进入了自动运行模式。
此时，输入电流信号,执行机构的行程与将与4-20mA 相一致。
定位器可以正常运行了。
C.在运行模式下，按手键＞5秒，进入参数5,,则PS2进入手动初始化，在按上升键＞5秒，液晶显示'strt.',右下方显示为'INΓΓM'字样5秒以后，粗体显示改变为'Pxx.X,右下方显示为'YEND1'字样，此时，按上升键使阀杆指针指向阀位刻度100%左右（或者期望值）停止，，使量程上限液晶显示90%~98%左右然后按手键确认后，右下方显示为'YEND2'按下降键使阀杆指针指向阀位刻度0%左右（或者期望值）停止，使量程下限液晶显示5%~10%左右，再次按手键，初始化立即从Run3步骤开始，直到右下方显示字体'FINSM 表示手动初始化已完成。
然后按手键＞5秒退回到手动模式,再按手键恢复到自动模式，即可。
此时输入电流信号,执行机构的行WAY （直行程）.
33°由调节阀行程
决定. 99% （仅上升）.
程与将与4〜20πιA相一致。
定位器可以正常运行了。
补充说明：如果做（按上升键）后，不能再继续下一步，则改做（下降键）。
这与选择正作用，反作用有关.然后继续按步骤做，当出现4FINSH,后。
然后按手键＞5秒退回到手动模式,再按手键恢复到自动模式，即可。
（二）以角行程调节阀为例:调节阀角行程＞33°叙说如下；
选择反馈角度（33。
或者900选90。
），定位器内的33°/90°切换开关置于90。
位置，左侧底部互锁齿轮置于90°（黄颜色）（可参阅与定位器一起提供的资料）。
参见图1.
⑴通电、通气后，按手键（组态键）＞5秒，则会出现1.YFCT上方黑体显示WAY、再按一下出现2.YAG1,上方黑体显示33°,每按一下出现下一个新的参数值。
需要给定位器内的程序赋值；参数1设置在turn,参数2设置在90°。
a.将一字螺丝刀（4mm宽）插入黄颜色夹紧轮齿轮状部件内部，向右拨动，则松开夹紧装置，向左或者向右转动耦合调节轮，阀门开度置0°左右时，（与下降键配合使用），使角度下端（液晶显示）在上方黑体显示5°〜10°左右。
并记录其数值为P1
b.按上升键,使阀阀门开度置顶端时，（液晶显示）数值连续上升不出现 -------- 的
符号。
角度范围在60°〜95。
左右.。
并记录其数值为P2。
将位置开关、轮状夹紧装置（黄颜色），都锁紧。
（一字螺丝刀向左拨动，则锁紧夹紧装置）如不再需要其它相关参数，可直接进入A.步骤。
若；P1量程下限（液晶显A.将记录的数值P1和P2进行简单的运算；既：P1÷（P2-P1）÷2
示）在4.8o,P2量程上限（液晶显示）在69°,贝I］：4.8+（69—4.8）÷2=36.9o o用手动方式操作，确认阀门开度位置在刻度值37°左右,手动位置（液晶显示）开度在37°.±5%左右. 其它操作步骤与直行程调节阀一样。
注1：如果直行程阀门阀位刻度与实际阀门开度不符,则可以采用手动初始化.
注2：参数12.与参数37.配合使用；如选择线性则与机械行程配合，选（反）等百分比或自由调整则与流量配合使用。
注3：如果执行了参数34.则参数39.参数40.功能无效.
注4：如果PS2定位器的内部可能已被错误设置，可做参数55.PRST按上升键＞5秒，恢复工厂设置，重新做初始化，即可。
