实验-ZigBee组⽹实验:ZigBee基本通信实验⼀、实验⽬的1.了解ZigBee协议及其在软件上如何实现。

2.学习使⽤sniffer嗅探⽹络节点之间通信数据包并分析数据包。

3. 学习Zigbee⽹络组⽹及路由选择。

⼆、实验内容1.基于z-stack协议栈的组⽹及数据传输。

2.使⽤sniffer抓取节点之间传输的数据包并分析数据包组成。

三、实验设备1.IAR开发平台环境2.ZigBee开发套件3.Sniffer抓包⼯具(软件和硬件)实验开发套件的领取注意事项:1、每周五上午1-2节可到电信5号楼东303A房间,协同创新中⼼找蓝伟涛学长(领取FPGA开发板)或电信1号楼515室找赵曜学长(领取Zigbee开发套件)。

2、每个⼩组以组长为代表签字领取⼀套开发套件,并在三周内归还。

请爱护实验套件,归还时确保所有部件完好齐全。

3、实验中若有问题可在周五上午1-2节课时间去上述地址找两位助教答疑。

四、实验原理1,ZigBee协议概述ZigBee作为⼀种⽆线通信标准,它是以IEEE802.15.4⽆线通信技术为基础的⼀组涉及到⽹络、安全和应⽤⽅⾯的软件协议。

它是⼀种短距离、低复杂度、低功耗、地数据传输速率和低成本的双向⽆线通信技术。

该技术可以应⽤于超低功耗率损耗的⽆线⽹络中,它满⾜ISO/OSI参考模型。

其物理层和MAC层采⽤了IEEE802.15.4标准;ZigBee联盟定义了上层部分,包括⽹络层和应⽤层。

⽆线通信⽹络软件以z-stack作为ZigBee的协议栈,硬件为基于CC2530-ZigBee开发套件。

2 设备类型(Device Types)在ZigBee⽹络中存在三种逻辑设备类型:Coordinator(协调器),Router(路由器)和End-Device(终端设备)。

ZigBee⽹络由⼀个Coordinator以及多个Router和多个End_Device组成。

在ZStack-CC2530-2.3.1-1.4.0中⼀个设备的类型通常在编译的时候通过编译选项确定。

ZigBee实验(精)

ZigBee实验(精)


无线传感器网络高级实验-PC监控传感网
双击PC机上的“ZigBeeMonitor”软件,跳出Com 口选择窗体,选择电脑与开发实验平台通讯的 Com口,按确定后进入监控平台。

无线传感器网络高级实验-PC监控传感网


Router(路由器)
负责转发资料包,寻找最适合的路由路径,当有节点加入 时,可为节点分配地址,Router 通常定义为具有电源供 电的设备,不能进入低功耗状态。每个Zigbee 网络可能 需要多个Router,每个Router 可以收发数据也可以转发 数据,当一个网络全部由Coordinator(1 个)及Router( 多个)构成时,这个网络才是真正的MESH 网络(网状网 ),每个节点发送的数据全部是自动路由到达目标节点。

End Device(终端节点)
选择已经存在的Zigbee 网络加入,可以收发数据 ,但是不能转发数据,End Device 通常定义为电 池供电设备,可周期性唤醒并执行设定的任务, 具有低功耗特征。 每个Zigbee 网络可能需要多个End Device,End Device 通常在周期性醒来时,问自己的父节点是 否有传输给自己的数据,并执行设定的任务,所 以,End Device 通常适合接收少量的数据,周期 性的发送数据。

ZigBee无线传感器网络

ZigBee无线传感器网络

ZigBee无线传感器网络基于ZigBee协 议栈无线网络,在网络设备安装过程,架设 过程中自动完成。完成网络的架设后用户便 可以由PC机发出命令读取网络中任何设备上 挂接的传感器的数据,以及测试其电压。简 单的工作流程描述如下图所示。

ZigBee无线传感器网络
PC机:完成接收网关数据和发送指令,实现 可视化,形象化人机界面,方便用户操作, 观察。

实验过程_物联网无线传感器网络技术与应用(ZigBee版)_[共3页]

实验过程_物联网无线传感器网络技术与应用(ZigBee版)_[共3页]

f8wConfig.cfg:该文件包含信道选择、网络ID 号等有关的链接命令,如我们的信道默认为-DDEFAULT_CHANLIST=0x00000800 // 11 - 0x0B ;建立网络ID 的默认ID 为-DZDAPP_CONFIG_PAN_ID=0xFFFF。

所以,当要建立不同的网络信道及网络ID 时就可以在这里修改。

f8wCoord.cfg:配置无线网络中的协调器设备类型及CPU 的运行频率,如下面的代码就定义了该设备具有协调器和路由器的功能,其代码具体如下。

/* Coordinator Settings */-DZDO_COORDINATOR // Coordinator Functions-DRTR_NWK // Router Functions注意:协调器是建立网络的设备,在网络建立好以后,其实它在上位机与终端节点之间也是起到路由的作用。

f8wEndev.cfg:配置无线网络中的终端节点CPU 的运行频率及MAC 的设定。

f8wRouter.cfg:配置无线网络中的路由设备的CPU 的运行频率、MAC 的设定及路由的设定等。

三、实验过程打开SampleApp.c 文件,可发现已经存在代码如下。

afAddrType_t SampleApp_Periodic_DstAddr;afAddrType_t SampleApp_Flash_DstAddr;我们按照格式来添加自己的广播地址结构代码如下。

afAddrType_t Broadcast_DstAddr;在SampleApp.c 文件中找到SampleApp_Init(uint8 task_id) 函数进行广播参数初始化,代码如下。

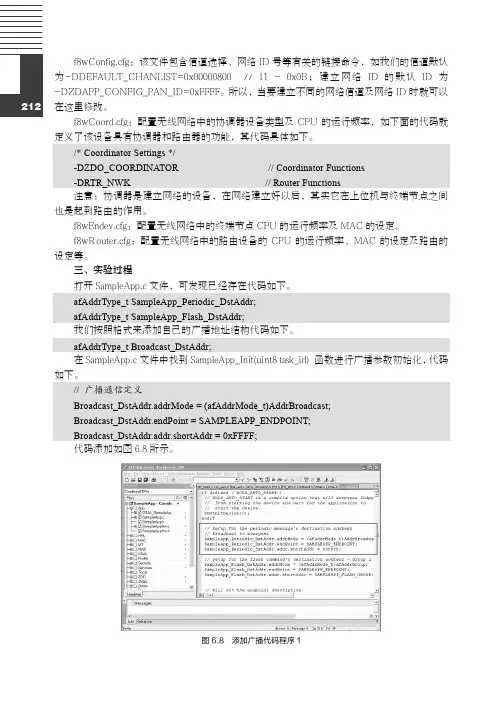

// 广播通信定义Broadcast_DstAddr.addrMode = (afAddrMode_t)AddrBroadcast;Broadcast_DstAddr.endPoint = SAMPLEAPP_ENDPOINT;Broadcast_DstAddr.addr.shortAddr = 0xFFFF;代码添加如图6.8所示。
