外延及CVD工艺
2015/10/25
16
2015/10/25
17
2015/10/25
18
2015/10/25
19
2.埋层图形的漂移与畸变2.
2015/10/25
20
漂移规律
{111}面上严重,偏离2~4度,漂移显著减小,
常用偏离3度. 外延层越厚,偏移越大 温度越高,偏移越小 生长速率越小,偏移越小 SiCl4 SiH2Cl2 SiH4 硅生长---腐蚀速率的各向异型是发生漂移 的根本原因.
外延层和衬底中不同类型的掺杂形成的
p--n结，它不是通过杂质补偿作用形成的， 其杂质分布可接近理想的突变结。
2015/10/25
24
外延改善NMOS存储器电路特性
(1)提高器件的抗软误差能力
(2) 采用低阻上外延高阻层，可降低源、
漏 n+ 区耗尽层寄生电容，并提高器件对 衬底中杂散电荷噪声的抗扰度 (3) 硅外延片可提供比体硅高的载流子寿 命，使半导体存储器的电荷保持性能提 高。
影响外延生长速率的主要因素：
反应剂浓度
2015/10/25
5
温度：B区高温区（常选用），A区低温区
2015/10/25
6
气体流速 :气体流速大生长加快
2015/10/25
7
生长速率还与反应腔横截面形状和衬底
取向有关
矩形腔的均匀性较圆形腔好。晶面间的共 价键数目越多，生长速率越慢。
等气压线
2015/10/25
28
工艺多样化：
具有相反导电类型的外延层，在器件工
艺中可形成结和隔离区； 薄层外延供器件发展等平面隔离和高速 电路； 选择外延可取代等平面隔离工艺来发展 平面隔离； 绝缘衬底上的多层外延工艺可以发展三 维空间电路
2015/10/25 29
第二章 外延及CVD工艺
§1 外延工艺
一.外延工艺概述
定义:外延(epitaxy)是在单晶衬底上生长
一层单晶膜的技术。新生单晶层按衬底 晶相延伸生长，并称此为外延层。长了 外延层的衬底称为外延片。
2015/10/25 1
CVD:Chemical Vapor Deposition
晶体结构良好
掺入的杂质浓度易控制 可形成接近突变p—n结
2015/10/25
14
同型杂质
异型杂质
2015/10/25
15
四. 外延层中的缺陷与检测
1. 缺陷种类:
a.存在与衬底中并连续延伸到外延层中的位错 b .衬底表面的析出杂质或残留的氧化物，吸附 的碳氧化物导致的层错； c . 外延工艺引起的外延层中析出杂质； d .与工艺或与表面加工(抛光面划痕、损伤), 碳沾污等有关，形成的表面锥体缺陷(如角锥 体、圆锥体、三棱锥体、小丘)； e . 衬底堆垛层错的延伸;
2015/10/25 10
HCl腐蚀
H2冲洗 降温 N2冲洗
10L/min 10min 260L/min 1min 来自min2015/10/25
11
外延生长程序 (1)N2 预冲洗 260L/min 4min (2)H2 预冲洗 260L/min 5min (3)升温 1 850ºC 5min (4)升温 2 1170ºC 6min (5)HCl 排空 1.3L/min 1min (6)HCl 抛光 1.3L/min 3min (7)H2 冲洗(附面层) 260L/min 1min (8)外延生长: H2: 260L/min SiCl4: 6.4~7g/min PH3: 100PPM; 0.15~0.18L/min T: 1160~1190ºC; 时间随品种而定 (9)H2 冲洗 1170ºC 1min (10)降温 6min (11)N2 冲洗 4min
2015/10/25 12
三. 外延中的掺杂
掺杂剂 氢化物 : PH3， AsH3，BBr3，B2H6 氯化物: POCl3，AsCl3
2015/10/25 13
在外延层的电阻率还会受到下 列三种因素的干扰
重掺杂衬底重的大量杂质通过热扩散方
式进入外延层，称为杂质外扩散。 衬底中的杂质因挥发等而进入气流，然 后重新返回外延层，称为气相自掺杂。 气源或外延系统中的污染杂质进入外延， 称为系统污染。
2015/10/25 21
3.参数测量
参数内容
外延层厚度
常用测量方法
磨角染色法 层错法 红外椭圆偏振仪法 红外反射干涉法 四探针法 三探针法 C-V 法 扩展电阻法 脉冲 MOS 电容法 C-V 法 扩展电阻法 微分电导和霍尔效应 放射性元素示踪分析 卢瑟福背散射 光学显微镜观测 自动激光扫描仪
电阻率
少子寿命
杂质分布
缺陷密度
2015/10/25
22
五.外延的用途
双极电路：
利用n/n+硅外延，将双极型高频功率晶体
管制作在n型外延层内，n+硅用作机械支 撑层和导电层，降低了集电极的串联电 阻。 采用n/p外延片，通过简单的p型杂质隔离 扩散，便能实现双极集成电路元器件间 的隔离。
2015/10/25 23
2015/10/25 3
二.硅气相外延工艺
1. 外延原理
氢还原反应
SiCl4 2H2 Si 4HCl
1000 C
SiCl4 Si(固) 2SiCl2
硅烷热分解
SiH4 Si 2H 2
2015/10/25
600 C
4
2. 生长速率
外延分类:气相外延(VPE)－－常用
液相外延(LPE)－－ⅢⅤ 固相外延(SPE)－－熔融在结晶 分子束外延(MBE)－－超薄 化学气相淀积(CVD)----低温,非晶 2
. .
2015/10/25
材料异同
同质结
Si-Si 异质结GaAs--AlxGa(1-x) As 温度：高温1000℃以上 低温1000℃以下 CVD（低温）
2015/10/25 26
CMOS电路采用外延片可使
电路的寄生闸流管效应有数 量级的改善。
Latch-up
2015/10/25
27
器件微型化：
提高器件的性能和集成度要求按比例 缩小器件的横向和纵向尺寸。其中，外 延层厚和掺杂浓度的控制是纵向微细加 工的重要组成部分；薄层外延能使 p-n 结 隔离或氧化物隔离的横向扩展尺寸大为 减小。
2015/10/25
8
3.系统与工艺流程
系统示意图
2015/10/25
9
工艺流程
. 基座的 HCl 腐蚀去硅程序 ( 去除前次外
延后基座上的硅)
N2预冲洗
260L/min 4min H2预冲洗 260L/min 5min 升温1 850ºC 5min 升温2 1170ºC 5min HCl排空 1.3L/min 1min
2015/10/25
25
软误差
从封装材料中辐射出的α 粒子进入衬 底产生大量(约106量级)电子-空穴对， 在低掺杂MOS衬底中，电子-空穴对 可以扩散50μ m，易受电场作用进入 有源区，引起器件误动作，这就是 软误差。 采用低阻衬底上外延高阻层的外延片， 则电子 -空穴对先进入衬底低阻层，其扩 散长度仅 1 μ m，易被复合，它使软误差 率减少到原来的1/10。

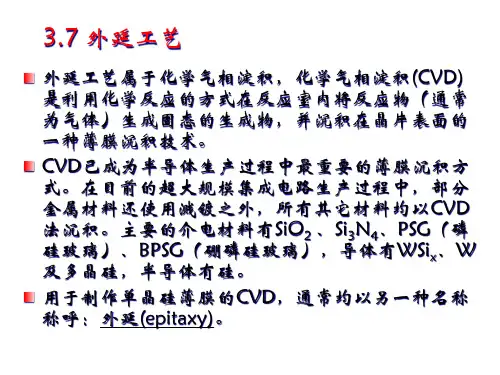

【2024版】外延工艺培训课件
（3）升温（两步）（4）HCl排空、抛光（5）H2清洗（6）外延生长（7）H2清洗-降低自掺杂效应（8）降温（9）N2清洗
反应物和载气（如H2）一起被引入反应器中，而晶片一般维持在650℃到850℃的范围。必须有足够的砷的过蒸汽压，以防止衬底和生长层的热分解。
3.7.1 外延生长原理1 气相外延外延是指在单晶衬底上生长一层新单晶的技术，新单晶的晶向取决于衬底，由衬底向外外延而成。外延方法很多，硅半导体器件中通常采用硅的气相外延法。其过程是：四氯化硅（SiCl4)或硅烷（SiH4)，在加热的硅衬底表面与氢发生反应或自身发生热分解，还原成硅，并以单晶形式沉积在硅衬底表面。
2外延生长设备
外延系统应满足如下要求：(1)气密性好(2)温度均匀且精确可控，能保证衬底均匀地升温与降温；(3)气流均匀分布(4)反应剂与掺杂计的浓度及流量精确可控(5)管道、阀门用不锈钢制造，并保证连接可靠。(6)要使用多个流量计使反应剂与掺杂计的浓度及流量精确可控。(7)石墨基座由高纯墨制成。加热采用射频感应加热方式。
1、Genius only means hard-working all one's life. (Mendeleyer, Russian Chemist) 天才只意味着终身不懈的努力。21.5.265.26.202108:3008:30:57May-2108:302、Our destiny offers not only the cup of despair, but the chalice of opportunity. (Richard Nixon, American President )命运给予我们的不是失望之酒，而是机会之杯。二〇二一年五月二十六日2021年5月26日星期三3、Patience is bitter, but its fruit is sweet. (Jean Jacques Rousseau , French thinker)忍耐是痛苦的，但它的果实是甜蜜的。08:305.26.202108:305.26.202108:3008:30:575.26.202108:305.26.20214、All that you do, do with your might; things done by halves are never done right. ----R.H. Stoddard, American poet做一切事都应尽力而为，半途而废永远不行5.26.20215.26.202108:3008:3008:30:5708:30:575、You have to believe in yourself. That's the secret of success. ----Charles Chaplin人必须相信自己，这是成功的秘诀。-Wednesday, May 26, 2021May 21Wednesday, May 26, 20215/26/2021
cvd化学气相沉积工艺
CVD（化学气相沉积）是一种重要的薄膜生长工艺，广泛应用于半导体、光电子、纳米材料和涂层工业中。
以下是CVD工艺的基本概述：1. 概念：CVD是一种通过将气体前体化合物沉积在固体表面上来生长薄膜或涂层的工艺。
这些前体气体通过加热可升华或分解，然后在基底表面反应并形成所需的材料。
2. 基本步骤：CVD工艺包括以下基本步骤：a. 前体气体引入：气体前体化合物以气体或液体形式引入反应室。
b. 基底准备：基底通常是硅片、玻璃、金属等，必须事先准备，例如清洗和加热，以确保薄膜附着良好。
c. 气体分解或反应：前体气体在高温下分解或反应，生成反应产物。
d. 反应产物沉积：反应产物沉积在基底表面，形成所需的薄膜或涂层。
e. 废气排放：废气将未反应的气体和副产物排出反应室。
3. 温度和压力控制：控制CVD工艺的温度和压力非常重要。
温度通常高于反应气体的沸点，以确保气体前体可以蒸发或分解。
压力可以调整以控制气体的浓度和反应速率。
4. 类型：CVD工艺有多种类型，包括：a. 热CVD：在高温下进行，常用于硅片生产等。
b. 低压CVD（LPCVD）：在较低的压力下进行，适用于高质量薄膜的生长。
c. PECVD（等离子体增强化学气相沉积）：使用等离子体激活气体前体，通常用于生长氢化非晶硅薄膜等。
d. MOCVD（金属有机化学气相沉积）：用于生长半导体材料，如GaAs、InP等。
5. 应用：CVD工艺在半导体制造、光电子器件、太阳能电池、涂层技术、纳米材料制备等领域具有广泛应用。
它用于生长晶体薄膜、导电涂层、光学涂层、硅片的外延生长等。
6. 控制和监测：CVD工艺需要精确的温度、压力和气体流量控制，以及监测反应产物和废气的化学成分。
总之，CVD是一种重要的化学气相沉积工艺，可用于生长各种薄膜和涂层，广泛应用于多个工业领域，是现代微电子和纳米技术的基础之一。
外延及CVD工艺教材
三. 外延中的掺杂
掺杂剂 氢化物 : PH3， AsH3，BBr3，B2H6 氯化物: POCl3，AsCl3
2019/4/6 13
在外延层的电阻率还会受到下 列三种因素的干扰
重掺杂衬底重的大量杂质通过热扩散方
式进入外延层，称为杂质外扩散。 衬底中的杂质因挥发等而进入气流，然 后重新返回外延层，称为气相自掺杂。 气源或外延系统中的污染杂质进入外延， 称为系统污染。
2019/4/6 21
3.参数测量
参数内容
外延层厚度
常用测量方法
磨角染色法 层错法 红外椭圆偏振仪法 红外反射干涉法 四探针法 三探针法 C-V 法 扩展电阻法 脉冲 MOS 电容法 C-V 法 扩展电阻法 微分电导和霍尔效应 放射性元素示踪分析 卢瑟福背散射 光学显微镜观测 自动激光扫描仪
电阻率
2019/4/6 3
二.硅气相外延工艺
1. 外延原理
氢还原反应
SiCl4 2H2 Si 4HCl
1000 C
SiCl4 Si(固) 2SiCl2
硅烷热分解
SiH4 Si 2H 2
2019/4/6
600 C
4
2. 生长速率
影响外延生长速率的主要因素：
少子寿命
杂质分布
缺陷密度
2019/4/6
22
五.外延的用途
双极电路：
利用n/n+硅外延，将双极型高频功率晶体
管制作在n型外延层内，n+硅用作机械支 撑层和导电层，降低了集电极的串联电 阻。 采用n/p外延片，通过简单的p型杂质隔离 扩散，便能实现双极集成电路元器件间 的隔离。

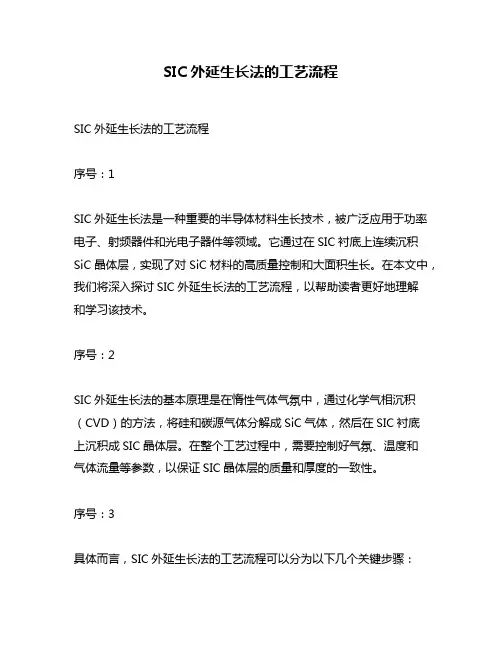

SIC外延生长法的工艺流程
SIC外延生长法的工艺流程SIC外延生长法的工艺流程序号：1SIC外延生长法是一种重要的半导体材料生长技术，被广泛应用于功率电子、射频器件和光电子器件等领域。
它通过在SIC衬底上连续沉积SiC晶体层，实现了对SiC材料的高质量控制和大面积生长。
在本文中，我们将深入探讨SIC外延生长法的工艺流程，以帮助读者更好地理解和学习该技术。
序号：2SIC外延生长法的基本原理是在惰性气体气氛中，通过化学气相沉积（CVD）的方法，将硅和碳源气体分解成SiC气体，然后在SIC衬底上沉积成SIC晶体层。
在整个工艺过程中，需要控制好气氛、温度和气体流量等参数，以保证SIC晶体层的质量和厚度的一致性。
序号：3具体而言，SIC外延生长法的工艺流程可以分为以下几个关键步骤：a. 衬底准备：选择合适的SIC衬底，并进行表面处理，以去除杂质和缺陷。
通常使用化学气相沉积（CVD）或物理气相沉积（PVD）等方法来制备合适的SIC衬底。
b. 热解预处理：将SIC衬底放置在高温炉中，通过热解预处理，去除表面的氧化物和其它杂质。
这一步骤也有助于提高SIC晶体层的生长质量。
c. 生长条件控制：在热解预处理后，将SIC衬底放置在CVD反应室中。
控制好反应温度、压力和气体流量等参数，以实现SiC晶体层的均匀和连续生长。
通常，选择适当的碳源和硅源气体，如甲烷（CH4）和四氯化硅（SiCl4），作为SIC生长的原料气体。
d. 控制生长时间：根据所需的SIC晶体层厚度和生长速率，控制生长时间。
通过调整反应室中的反应气体流量和温度，可以有效控制SIC晶体层的生长速率。
e. 冷却和退火：在SIC晶体层生长完成后，将SIC衬底从反应室中取出，并进行冷却和退火处理。
这一步骤有助于提高晶体层的结晶质量、降低残余应力，并改善界面的质量。
序号：4总结回顾：SIC外延生长法是一种关键的半导体材料生长技术，其工艺流程包括衬底准备、热解预处理、生长条件控制、控制生长时间以及冷却和退火等关键步骤。

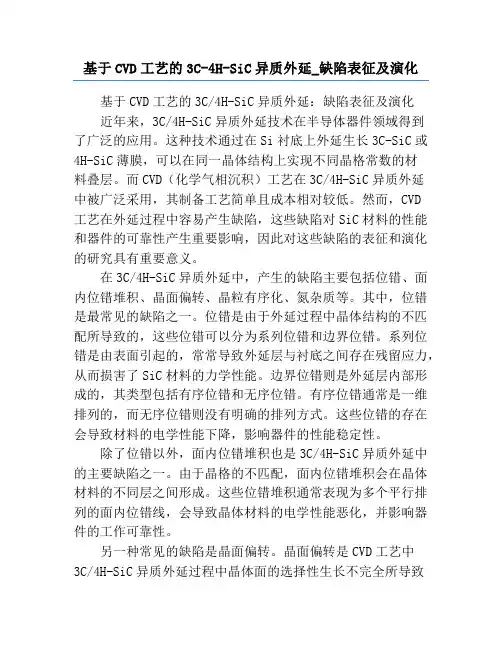

基于CVD工艺的3C-4H-SiC异质外延_缺陷表征及演化
基于CVD工艺的3C-4H-SiC异质外延_缺陷表征及演化基于CVD工艺的3C/4H-SiC异质外延：缺陷表征及演化近年来，3C/4H-SiC异质外延技术在半导体器件领域得到了广泛的应用。
这种技术通过在Si衬底上外延生长3C-SiC或4H-SiC薄膜，可以在同一晶体结构上实现不同晶格常数的材料叠层。
而CVD（化学气相沉积）工艺在3C/4H-SiC异质外延中被广泛采用，其制备工艺简单且成本相对较低。
然而，CVD工艺在外延过程中容易产生缺陷，这些缺陷对SiC材料的性能和器件的可靠性产生重要影响，因此对这些缺陷的表征和演化的研究具有重要意义。
在3C/4H-SiC异质外延中，产生的缺陷主要包括位错、面内位错堆积、晶面偏转、晶粒有序化、氮杂质等。
其中，位错是最常见的缺陷之一。
位错是由于外延过程中晶体结构的不匹配所导致的，这些位错可以分为系列位错和边界位错。
系列位错是由表面引起的，常常导致外延层与衬底之间存在残留应力，从而损害了SiC材料的力学性能。
边界位错则是外延层内部形成的，其类型包括有序位错和无序位错。
有序位错通常是一维排列的，而无序位错则没有明确的排列方式。
这些位错的存在会导致材料的电学性能下降，影响器件的性能稳定性。
除了位错以外，面内位错堆积也是3C/4H-SiC异质外延中的主要缺陷之一。
由于晶格的不匹配，面内位错堆积会在晶体材料的不同层之间形成。
这些位错堆积通常表现为多个平行排列的面内位错线，会导致晶体材料的电学性能恶化，并影响器件的工作可靠性。
另一种常见的缺陷是晶面偏转。
晶面偏转是CVD工艺中3C/4H-SiC异质外延过程中晶体面的选择性生长不完全所导致的。
晶面偏转导致材料中存在着不同晶面的结构，从而影响了材料的性能。
这种缺陷通常会引起异质外延层之间的应力集中，从而降低材料的力学性能。
此外，氮杂质也是3C/4H-SiC异质外延中的常见缺陷。
氮杂质会改变SiC晶体的能带结构，从而影响了其电学性能和光学性能。

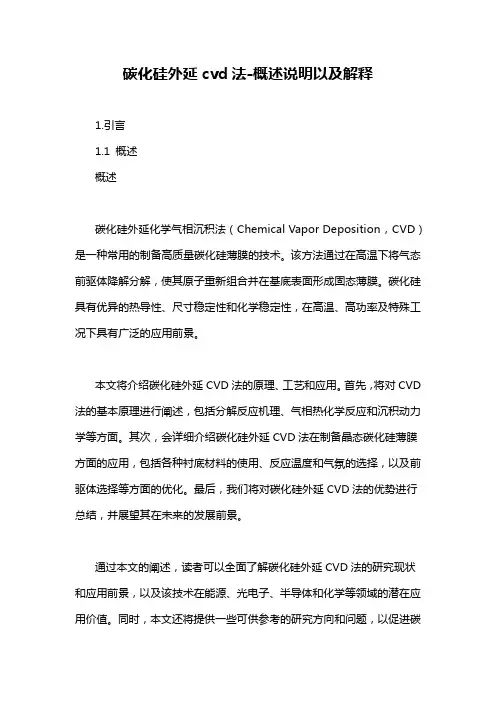

碳化硅外延cvd法-概述说明以及解释
