储罐火灾的溅溢、沸溢、喷溅傻傻弄不清楚？看过来
储罐火灾的溅溢、沸溢、喷溅傻傻弄不清楚？看过来由于炼油厂加工及生产的烃类物质所具有的固有属性，它们在储存过程中也会产生一些特殊危害，并可能造成重大损失。
因此，在制定防火程序和应急响应计划时需给予足够的重视。
1.Slopover 溅溢所谓溅溢是将水喷洒在燃烧着的热油表面，且该油品粘度较大，防温度超过水的沸点而产生的燃烧着的油品溅出的现象。
由于这种现象只涉及表层油品处，因而，这种现象不甚剧烈。
2.Frothover 沸溢沸溢是未燃烧储罐中热黏油品底部的水（或轻烃）沸腾导致的溢出现象。
最典型的例子是，当沥青被装卸到含水的罐车，沥青在接触冰冷金属后立刻被冷却，起初可能并不会发生什么，但当水被加热到足以沸腾时，就会导致沥青从罐车中溢出。
同样情况发生在，当储罐贮存温度低于93℃（200°F）且含水或水包油乳状液的渣油时，再向储罐内加入100℃（212°F）的渣油，如果时间足够长，渣油会达到罐底的水层，产生长时间的沸溢现象，导致储罐破裂，渣油大面积扩散。
因此需监测和控制罐内温度。
3.Boilover-喷溅喷溅是一种可能造成人员伤亡的严重事故。
火灾发生后，储罐可能安静稳定地燃烧数个小时，然后在毫无征兆的情况下在储罐边缘上方喷出大量燃烧的油品，其速度可达20km/h。
在极端情况下，大量易燃液体喷出，对储罐周围数百英尺范围内均有影响。
溢出的物质燃烧所产生的火柱高度会达到储罐直径的十倍。
NFPA 30 中对“boilover”的定义为：储存在敞口式储罐里的某种油品，经过长时间稳定燃烧，火焰强度突然增加并有燃烧的油品自储罐内喷出的现象。
由于燃烧的残余物较重，沉入液面下形成热层的速度比液面恢复的速度快，因此形成喷溅。
当这一热层，也称热波，到达罐底水垫层或油水乳状液层时，水迅速受热并沸腾，如爆炸般从储罐内溢出。
喷溅性油品通常由宽沸点组分组成，包括轻烃和高粘度渣。
大多数原油和合成物质都具有喷溅性。
重质燃料油是一种常见的喷溅性油品，为了减低粘度，加工过程中采用轻烃对其进行稀释。
2023年一级消防工程师考试《消防安全技术实务》真题及解析
真题是指导我们备考的方向2023 年一级注册消防工程师考试真题《消防安全技术实务》一、单项选择题〔共 80 题，每题一分，每题的备选项中，只有一个最符合题意〕1.对于原油储罐，当罐内原油发生燃烧时，不会产生〔〕A.闪燃B.热波C.蒸发燃烧D.阴燃【答案】D【解析】P4 可燃液体有闪燃现象，而原油可发生沸溢、喷溅。
可燃固体在空气不流通、加热温度较低、分解出的可燃挥发分较少或逸散较、含水分较多等条件下，往往发生只冒烟而无火焰的燃烧现象，这就是熏烟燃烧，又称阴燃。
2.汽油闪点低，易挥发，流淌性好，存有汽油的储罐受热不会产生〔〕现象A.蒸汽燃烧及爆炸B.容器爆炸C.泄露产生流淌火D.沸溢和喷溅【答案】D【解析】P4 在含有水分、黏度较大的重质石油产品，如原油、重油、沥青油等燃烧时，沸腾的水蒸气带着燃烧的油向空中飞溅，这种现象称为扬沸〔沸溢和喷溅〕。
3.依据《建筑材料及制品燃烧性能分级》GB8624－2102，建筑材料及制品性能等级标识GB8624B1〔B－S1，d0，t1〕中，t1 表示〔〕等级A.烟气毒性B.燃烧滴落物/颗粒C.产烟特性D.燃烧持续时间【答案】A【解析】GB8624B1〔B－S1，d0，t1〕，表示属于难燃B1级建筑材料及制品，燃烧性能细化分级为B 级，产烟特性等级为s1，燃烧滴落物/为例等级为d0 级，烟气毒性等级t1 级。
参见教材 P56。
4.以下关于耐火极限判定条件的说法中，错误的选项是〔〕A.假设试件失去承载力量，则自动认为试件的隔热性和完整性不符合要求B.假设试件的完整性被破坏，则自动认为试件的隔热性不符合要求C.假设试件的隔热性被破坏，则自动认为试件的完整性不符合要求D.A 类防火门的耐火极限应以耐火完整性和隔热性作为判定条件【答案】C【解析】P57 考察耐火极限的概念。
耐火极限是指建筑构件按时间-温度标准曲线进展耐火试验，从受到火的作用时起，到失去支持力量，或完整性，或隔火作用时止的这段时间，用小时〔h〕表示。
一级消防工程师案例分析习题泡沫灭火系统

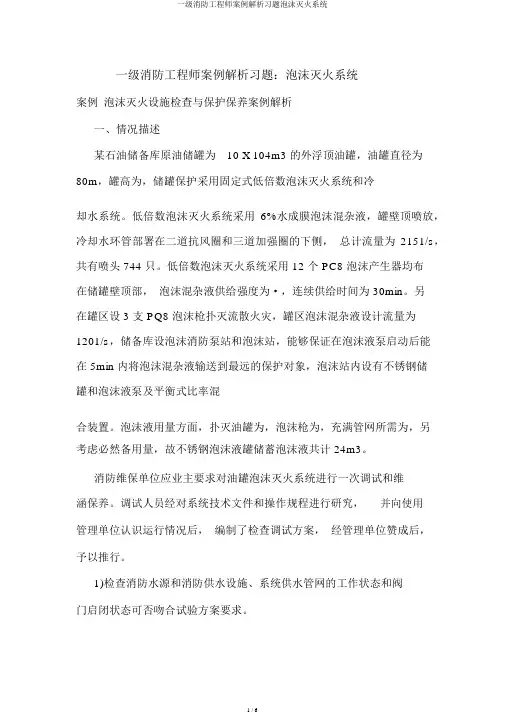

一级消防工程师案例解析习题：泡沫灭火系统案例泡沫灭火设施检查与保护保养案例解析一、情况描述某石油储备库原油储罐为10 X 104m3 的外浮顶油罐，油罐直径为80m，罐高为，储罐保护采用固定式低倍数泡沫灭火系统和冷却水系统。
