液化石油气储罐安全附件检验要点摘要本文依据现行国家标准规范，对在用液化石油气储罐检验中的安全附件检验要点作了一定的论述与探讨。
关键词：液化石油气储罐；安全附件液化石油气在民用燃气中有着广泛的应用，是一种易燃、易爆的介质。
储存液化石油气要在常温下加压到一定压力后使其液化，以便储存在液化石油气储罐中，因此液化石油气储罐是在一定压力下运行，储存易燃、易爆介质，具有相当的危险性。
在液化石油气储罐检验中，安全附件的合格是保障储罐日常运行安全的首要条件。
下面就液化石油气储罐安全附件检验的要点简要叙述一下。
1.安全阀安全阀是作为液化石油气储罐内压力过高时，自动开启泄压的一种安全装置。
（1）液化石油气储罐必须选用弹簧封闭全启式安全阀，其开启压力不应大于储罐设计压力。
（2）容积为100m3或大于100m3的储罐应设置2个或2个以上安全阀。
安全阀与储罐之间应设置阀门，且阀口应全开，并应铅封或锁定。
（3）安全阀的最小排气截面积的计算应符合《固定式压力容器安全技术监察规程》的规定。
（4）安全阀应设置放散管，其管径不应小于安全阀的出口管径；地上储罐安全阀放散管管口应高出储罐操作平台2m以上，且应高出地面5m 以上；地下储罐安全阀放散管管口应高出地面2.5m以上。
（5）放散管或统一放散管上端应设置弯管或防雨帽，以免管内存水。
由安全阀放散管排出的气体，应能保证排至安全空间或排至火炬管烧掉。
（6）安全阀制造单位必须有相应特种设备制造许可证，出厂须有安全阀合格证，合格证上适用介质必须为液化石油气。
（7）安全阀每年校验一次。
当储罐设置2个或2个以上安全阀时，其中1个安全阀的开启压力不得超过设计压力，其余安全阀的开启压力可适当提高，但不得超过储罐设计压力的1.05倍，校验合格后铅封。
2.紧急切断阀紧急切断阀是在发生应急情况下，能够手动或自动快速关闭，以迅速切断气源，杜绝事故的继续发展而设置的阀门。
紧急切断阀分为油压式、气压式、电动式及手动式几种。
范例一-100m3液化石油气储罐的监督检验要点
10年
封头厚度/mm
20
2.1 设计文件审查
表例1.2 设计总图规定的制造技术条件
安全技术规范： TSG R0004—2009《固定式压力容器安全技术监察规程》
设计、制造标准 GB 150.1～150.4—2011《压力容器》、JB/T 4731—2005《钢制卧式容器》
焊后热处理
整体消除应力热处理
2.2 焊接工艺文件审查
（2）PQR对WPS支持性的审查
监检员将回复的联络单存档 并在监检记录表中记录
2.3 焊后热处理工艺审查
审查焊接工艺评定时，审查焊后热处理要求 审查其审批程序符合制造单位质量保证体系的要求
2.3 焊后热处理工艺审查
监检员在监检记录表中 记录热处理工艺文件编号
Outline
总图图号
2.2 焊接工艺文件审查
制造前
投料前
投料前
监检员
•焊接工艺评 •焊接工艺规 •焊接接头编
定报PQR 程WPS
号示意图
一览表
•焊接工艺卡
2.2 焊接工艺文件审查
（1）审批手续的审查 审查焊接工艺规程（WPS）的编制、
审核、批准人员，其审核人员为焊接责任工 程师、批准人员为技术负责人，符合制造单 位的质量保证体系要求。
℃ 20 ～ ×1.5 ℃ 32
h
第1～2层
，φ4,160～
180A；
接头形式
备注
用于筒体封头拼缝； （经查封头不适用）
用于接管与法兰的 B类焊缝、接管与 筒体的D类焊缝、 接管拼缝 也可用于筒体纵环 缝的用于封头拼缝 的点焊（不去除） 、补焊和返修
2.2 焊接工艺文件审查
（2）PQR对WPS支持性的审查
液化石油气罐安全检查标准
液化石油气罐安全检查标准液化石油气（LPG）是一种在现代生活中广泛使用的能源，它被广泛应用于家庭、工业和交通领域。
然而，由于LPG是一种易燃易爆气体，安全问题非常重要。
因此，液化石油气罐的安全检查至关重要。
本文将介绍液化石油气罐安全检查的标准，以保障使用者的安全。
一、容器外观检查首先，对液化石油气罐的外观进行检查是很重要的。
检查过程中，应仔细观察是否有明显的划痕、凹陷或者其他损伤。
如果发现罐体出现应力腐蚀、裂纹或者其他破损情况，应立即停止使用该罐，以免发生危险事故。
除了外观的检查，安全阀、放气阀、温度计和压力表等附属设备也需要进行检查。
确保这些设备安装牢固、完好无损，并且能够正常工作。
二、安全阀检查安全阀是液化石油气罐中极为重要的装置之一。
它能够在罐内压力超过安全限值时，自动打开并释放气体，防止LPG 罐发生爆炸。
因此，对安全阀的检查是必不可少的。
首先，检查安全阀是否有损坏或者松动的现象，确保其安装稳固。
然后，需要进行漏气测试。
具体方法是关闭阀门，并在安全阀处涂上肥皂水。
如果有气泡冒出，说明安全阀存在问题，应及时更换。
三、气体泄漏检查液化石油气泄漏是引发火灾或爆炸的主要原因之一，因此对气体泄漏进行检查是非常重要的。
检查气体泄漏主要包括两个方面：气体储存部分和管道连接部分。
在检查储罐时，可以使用气体泄漏探测仪，对罐体表面进行扫描，寻找潜在的泄漏点。
对于可疑的泄漏点，应立即进行修复或更换。
此外，还应检查管道、阀门和接头等连接部分，确保没有泄漏。
四、电气设备检查在使用液化石油气时，一些电气设备可能与LPG接触，因此对这些设备进行检查也是非常必要的。
检查范围主要包括燃气灶具、热水器、炉具等使用液化石油气的电气设备。
首先，检查电气设备的电缆是否磨损或暴露，以免因电气设备漏电引发火灾。
其次，需要检查设备的开关是否正常，以及连接是否牢固。
同时，确保设备的插座与电气线路相匹配，以免发生过载。
五、防火安全措施检查液化石油气作为易燃易爆气体，防火安全措施的检查也是非常重要的。

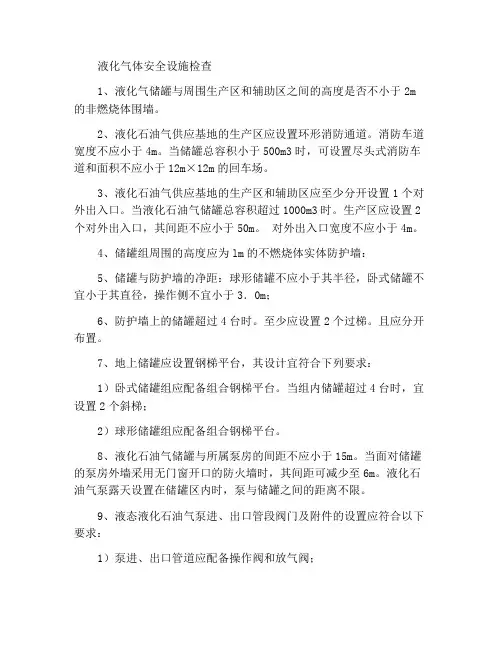

液化气部分安全设施检查
