发电机定子冷却水系统
发电机定子绕组水内冷系统
5.内冷水冲洗前，先将总进出水管放水阀开启排出积水。 用0．3—0．5MP的压缩空气把剩水全部吹干净，再通 入清洁的水，冲洗到出口水无黄色杂质，再通入压缩 空气冲出剩水，水及压缩空气每次从总进，出水管轮
C．当发电机内冷水流量降至正常流量的70%时，剩下3个 压差开关闭合，发出“定子线圈流量非常低”报警并送 信号到ATC延时30S动作跳闸。 3个压差开关按3取2设计 断水保护。
3．定子线圈进水温度：要大于氢气温度5℃（冬季投入 加热装置）一般维持在45—50 ℃，定子线圈入口设一 个温度开关，当定子线圈进水温度≥53 ℃，温度开关
5．关闭一组冷水器、滤网进口门。
6．投入离子交换器。
7．调整内冷水压力 ，水量正常。
8．检查内冷水箱自动充氮至0.014Mpa，其压力调节器动作正常。
9．投入另一台泵联锁备用。
6．在定子线圈入口设置一个压差开关，当发电机内的氢压与水压之 差≤35KP时闭合发出“发电机氢—水压差低”报警。
7．过滤器进出口之间设置一个压差开关，当过滤器进出口压差比正 常值高21KP时闭合发出“过滤器压差大”报警并送信号到ATC。
8．内冷水泵进出口之间设置一个压差开关当水泵进出口压差下降到 140KP时闭合，发出“水泵停”报警并启动另一台泵同时送信号到 ATC。
➢ 内冷水系统的要求：
1．供给额定的冷却水流量。
2．保证冷却水温度达到要求值。
3．保证高质量的冷却水质。
➢ 工作原理：采用闭式循环方式，使连续的冷却水 流过 定子线圈空心导线，带走定子线圈的热量。
➢ 内冷水系统的流程：进入发电机的内冷水是补充水（除 盐水和凝结水）来，经过滤器，减压阀，电磁阀，离子 交换器，电导率仪发送器进入内冷水箱。从水箱出来经 过内冷水泵，冷水器，过滤器，流量计，进入发电机定 子线圈汇水管。定子绕组总进出水汇水管分别装在机座 内的励端和汽端，然后经绝缘引水管分别进入各个定子 线棒的通水孔内。最后返回水箱。
定子冷却水系统技术规范
3.5 定子冷却水系统技术规范1、定子冷却系统供发电机定子绕组冷却，采用闭式独立水系统并采用集装式结构，外部冷却器进水最高温度为38℃，其压力为0.15～0.35MPa，定子集装设备供方供货。
2、定子线圈用水直接冷却，其冷却水的进水温度范围为42～48℃、进水温度有自动调节装置，冷却水温度波动范围±3℃，出水温度不大于85℃。
3、内部水质透明纯净，无机械混杂物，在水温为20℃时：电导率： 0.5~1.5μS/cm（定子线圈独立水系统）。
PH 值： 7～8硬度：小于2微克当量/升4、在定子每槽内上、下层线圈间埋置检温计二个（一个工作，一个备用），每根绝缘引水管出口端安装测量出水温度的检温计各一个。
5、定子冷却水路的进、出水处各装一个双金属温度计。
定子线圈内冷却水允许断水时间不少于30秒。
6、定子水系统中的所有接触水的元器件均采用不锈钢材料。
7、定子水系统中水泵、冷水器、滤水器各设2台，互为备用。
8、定子水系统配有10％离子交换器，以提高水质。
定子水箱按压力容器设计、制造。
9、水系统设电加热装置。
10、为了监视系统运行情况，设置二个电导仪，电导偏离正常值时发出报警信号。
11、系统设置自动补水和水箱水位报警装置。
12、发电机设计独立的定子线圈反冲洗管道及阀门，能方便地对定子进行正、反冲洗，反冲洗管道上加装过滤器（滤网采用不锈钢激光打孔）。
管道压力不大于5公斤。
13、为确保断水保护动作信号的可靠性，供方提供保护逻辑图及整定参数。
14、定子水系统集装供货，集装设备以外到发电机的管道、阀门、法兰及反法兰、附件等由供方供货。
材质为不锈钢。
15、有关数据（包括图纸资料）（1）尺寸（长×宽×高）（m） 4.839X2.66X2.76（2）全套泵组重量 1400kg（3）储水容量 1.8 m3（4）冷却水总容量3m3（5）泵组数量和功率2台 22KW（6）每台冷却器管子数量 222（7）冷却器型式管式（8）发电机额定条件下内部冷却水流量：45m3/h外部冷却水流量：160m3/h（9）冷却水压与发电机氢压的压差0.1-0.2Mpa（氢压高于水压）（10）通过泵组的冷却水要经过处理和过滤。
定冷水系统简介(1)分析解析
发电机内定子冷却水流程
• 定冷水箱内的定冷水由定冷水泵升压后，经冷却 器冷却通过温度调阀和压力调阀，再经过滤器和 流量孔板到达外部进水管，进入发电机励端定子 机座内的环形总进水管 之后分为两路，其中一路 通过聚四氟乙烯绝缘水管流入定子线棒中的空心 导线，然后从线圈的另一端（汽端）经绝缘引水 管汇入环形出水管；另一路经绝缘引水管流入定 子线圈主引线，出主引线后经绝缘引水管汇入安 置在出线盒内的出水管，然后也经外管道汇入汽 端环形出水管。双路水流最后从汽端机座上部流 出发电机，经总出水管返回到水箱。
系统还必须控制进入定子线圈的压力、温度、流量、温度、水的导电度等参数，使之 符合规定。水内冷绕组的导体既是导电回路又是通水回路，每个线棒分成若干组，每 组内含有一根空心铜管和数根实心铜线，空心铜管内通过冷却水带走线棒产生的热量。 到线棒出槽以后的末端，空心铜管与实心铜线分开，空心铜管与其它空心铜管汇集成 型后与专用水接头焊好由一根较粗的空心铜管与绝缘引水管连接到总的进（或出）汇 流管。冷却水由一端进入线棒，冷却后由另一端流出，循环工作，不断地带走定子线 棒产生的热量。 • 发电机定子冷却水水质的特殊要求：冷却水应当透明、纯洁、无机械杂质和颗粒； 冷却水的导电度正常运行中应当小于0.5us/cm。过大的导电度会引起较大的泄漏电流， 从而使绝缘引水管老化，还会使定子相间发生闪络；为防止热状态下造成冷却管内壁 结垢，降低冷却效果，甚至堵塞。应当控制水中的硬度，不大于10ug/L；NH3浓度越低 越好，以防腐蚀铜管；PH值要求为中性规定在6～8之间；为防止发电机内部结露，对 应于氢气进口温度，定子水温也应当大于一定值。一般规定在40～46℃。为达到上述 要求，一般采用凝结水或除盐水作为水源，并设有连续运行的树脂型离子交换器系统， 以保证运行中的水质。定子冷却系统供发电机定子绕组冷却，采用闭式独立水系统并 采用集装式结构。
定子冷却水系统

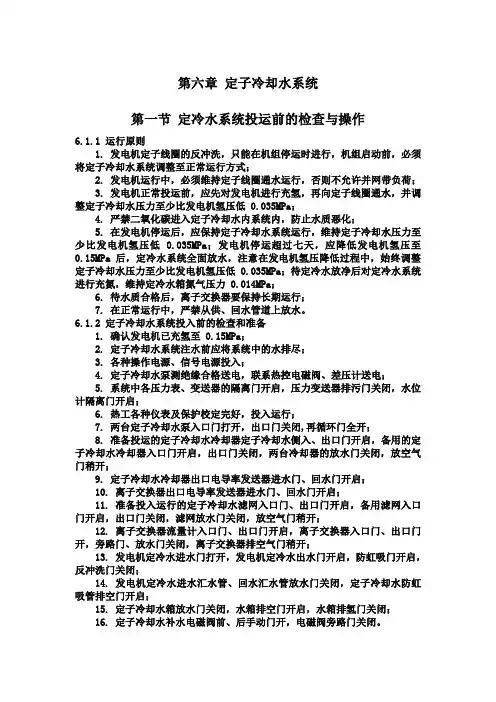

第六章定子冷却水系统第一节定冷水系统投运前的检查与操作6.1.1 运行原则1. 发电机定子线圈的反冲洗，只能在机组停运时进行，机组启动前，必须将定子冷却水系统调整至正常运行方式；2. 发电机运行中，必须维持定子线圈通水运行，否则不允许并网带负荷；3. 发电机正常投运前，应先对发电机进行充氢，再向定子线圈通水，并调整定子冷却水压力至少比发电机氢压低 0.035MPa；4. 严禁二氧化碳进入定子冷却水内系统内，防止水质恶化；5. 在发电机停运后，应保持定子冷却水系统运行，维持定子冷却水压力至少比发电机氢压低 0.035MPa；发电机停运超过七天，应降低发电机氢压至0.15MPa 后，定冷水系统全面放水，注意在发电机氢压降低过程中，始终调整定子冷却水压力至少比发电机氢压低 0.035MPa；待定冷水放净后对定冷水系统进行充氮，维持定冷水箱氮气压力 0.014MPa；6. 待水质合格后，离子交换器要保持长期运行；7. 在正常运行中，严禁从供、回水管道上放水。
6.1.2 定子冷却水系统投入前的检查和准备1. 确认发电机已充氢至 0.15MPa；2. 定子冷却水系统注水前应将系统中的水排尽；3. 各种操作电源、信号电源投入；4. 定子冷却水泵测绝缘合格送电，联系热控电磁阀、差压计送电；5. 系统中各压力表、变送器的隔离门开启，压力变送器排污门关闭，水位计隔离门开启；6. 热工各种仪表及保护校定完好，投入运行；7. 两台定子冷却水泵入口门打开，出口门关闭,再循环门全开；8. 准备投运的定子冷却水冷却器定子冷却水侧入、出口门开启，备用的定子冷却水冷却器入口门开启，出口门关闭，两台冷却器的放水门关闭，放空气门稍开；9. 定子冷却水冷却器出口电导率发送器进水门、回水门开启；10. 离子交换器出口电导率发送器进水门、回水门开启；11. 准备投入运行的定子冷却水滤网入口门、出口门开启，备用滤网入口门开启，出口门关闭，滤网放水门关闭，放空气门稍开；12. 离子交换器流量计入口门、出口门开启，离子交换器入口门、出口门开，旁路门、放水门关闭，离子交换器排空气门稍开；13. 发电机定冷水进水门打开，发电机定冷水出水门开启，防虹吸门开启，反冲洗门关闭；14. 发电机定冷水进水汇水管、回水汇水管放水门关闭，定子冷却水防虹吸管排空门开启；15. 定子冷却水箱放水门关闭，水箱排空门开启，水箱排氢门关闭；16. 定子冷却水补水电磁阀前、后手动门开，电磁阀旁路门关闭。
发电机定子冷却水系统
二、为防止发电机漏水，重点应对绝缘引水 管进行检查，引水管外表应无伤痕，严禁 引水管交叉接触，引水管之间、引水管与 端罩之间应保持足够的绝缘距离。
误操作
• 投离子交换器时，阀门应缓慢开启（防止 突然开大造成流量下降） • 切换定冷水泵时，运行和备用泵出口门缓 慢关闭和开启（抢量或者排空不好容易造 成泵出口的压力波动） • 切换冷却器时，注意流量和压力波动 • 切换滤网时，注意流量和压力外，还要注 意水质的变化
外部 • 冲洗时把过滤器滤芯拆除（防止堵塞）， 离子交换器树脂未铺设（防止破坏树脂特 性），电导仪率仪隔离。在总进水管道上 装上锥形过滤器并在反冲洗管道上装上斜 插式过滤器滤芯，在回水入口装临时性滤 网，冲洗时切换水泵，切换冲洗阀，改变 水流方向提高冲洗效果（这时的供氢，供 二氧化碳，供氮管道全部切断）。
排除定子线圈内的冷却水
• 打开各放水阀排空阀排水，防止残余水在 线管式管道内部结冰，导致定子空心导线 和其他部件损坏。 • 关闭所有阀门，将压缩空气充入水箱压力 达到0.5MPA，快速打开汇水管排污阀，由 于水箱内压缩空气的瞬时压差，促使残留 水，通过排污阀流出（反复操作)。 • 真空干燥（关闭所有进口管路上阀门，抽 真空，高的真空度把水蒸发掉）。
• 7 定子线棒层间测温元件的温差和出水支路的同 层各定子线棒引水管出水温差应加强监视。温差 控制值应按制造厂规定，制造厂未明确规定的， 应按照以下限额执行：定子线棒层间最高与最低 温度间的温差达8℃或定子线棒引水管出水温差达 8℃时应报警，应及时查明原因，此时可降低负荷。 定子线棒温差达14℃或定子引水管出水温差达 12℃，或任一定子槽内层间测温元件温度超过 90℃或出水温度超过85℃时，在确认测温元件无 误后，应立即停机处理。
定子线棒结构
发电机定子冷却水系统异常处理及原因分析周瑜
发电机定子冷却水系统异常处理及原因分析周瑜发布时间：2021-10-27T03:45:50.288Z 来源：《电力设备》2021年第8期作者：周瑜[导读] 本文阐述了一次发电机定子冷却水系统异常情况，就此情况提出检查及处理过程，对电机定子冷却水系统异常原因进行了分析，并提出来防范措施，对发电机定冷水箱内含气（非氢气）有现实的指导意义。
周瑜（大唐南京发电厂江苏南京 210000）摘要：本文阐述了一次发电机定子冷却水系统异常情况，就此情况提出检查及处理过程，对电机定子冷却水系统异常原因进行了分析，并提出来防范措施，对发电机定冷水箱内含气（非氢气）有现实的指导意义。
关键词：发电机；定子冷却水；铜离子含量某电厂为两台660 MW超超临界参数燃煤机组。
发电机为QFSN型、额定容量为600-660MW等级水氢氢汽轮发电机。
当在额定氢压0.5MPa下运行时，每天漏氢量不大于14m3（常压下体积）；发电机定冷水系统离子交换器经技术再造成深圳市水苑水工业技术设备有限公司SZSY-3型发电机定冷水处理装置，通过特殊的离子交换工艺处理，提高内冷水的pH 值，降低定冷水的电导率和铜离子浓度，使发电机定冷水各项水质指标达到国家标准要求。
一、发电机定子冷却水系统异常情况某年11月24号，化学监盘发现定冷水出口管PH值由8.3下降至6.9，而导电度由0.55上升至1.55 ，初步判定为定冷水处理装置内树脂失效所致。
随即对定冷水处理装置树脂进行再生，投运后PH值在8左右波动，导电率可控，基本可以满定冷水水质要求。
但好景不长，仅维持了一个月时间，定冷水处理装置内树脂再次失效，为排除树脂再生品质问题，更换了一套新树脂，定冷水PH值只能维持在7-7.2。
与此同时，发现在发电机定冷水箱上部压力表有0.014MPa的压力，打开排气门，测量定冷水箱内排气的氢气含量约为1000ppm，判定气体并非氢气，将压力降到0后关闭排气门，压力稳步上升至0.014MPa后稳定，检查发电机定子冷却水水箱顶部排气表排气量达到12m3/天，而发电机每天的补氢量仅有7~9m3，排除氢气泄漏可能性。
发电机定子冷却水防虹吸作用
发电机定子冷却水防虹吸作用哎，说到发电机，你可能首先想到的就是大铁块和转动的零件吧。
好像跟生活关系不大，毕竟这些大玩意儿总是在发电厂里默默工作。
可是，别小看它，这些发电机的定子啊，可是里面有着一套水冷系统，不是说“冷”就冷的，那是有技术含量的！特别是那种“虹吸作用”，如果你听过这个词，可能会觉得有点眼花缭乱。
它就是一种看似简单，实际上藏着学问的现象。
今天呢，我就带你走一遭，了解一下发电机定子冷却水防虹吸是怎么回事，别看它名字长，其实原理并不复杂，听我慢慢道来。
你得知道发电机的定子是怎么冷却的。
发电机在工作时，电流通过定子的导体产生热量，假如这热量不能及时散发出去，定子就可能因为过热而损坏。
而这时候，冷却水的作用就显得至关重要。
冷却水流经定子的线圈，将热量带走，保持定子适宜的工作温度。
但是，要是这冷却水突然出问题，那可就麻烦了。
这时候你得听我说说“虹吸作用”是怎么回事。
想象一下，有个管道，水从高处流到低处。
正常情况下，水是顺着重力流动的。
可是，如果管道的某一部分出现了封闭，或者管道的末端被突然抬高，水就可能在负压的作用下形成虹吸，导致水流反而往上走，甚至可能把冷却水从定子的冷却系统中吸走。
要是发生了这种事，冷却系统就失去作用，定子温度一升高，烧坏了它可不是小事。
所以，怎么防止虹吸作用就成了关键。
现在，问题来了，咱们应该怎么做才能防止这种情况发生呢？别急，办法倒是有不少。
咱们得确保冷却系统的管道设计要合理，避免那些容易形成虹吸的死角或者倒流现象。
这就像家里水管，如果你不注意，有时候水就会顺着倒水口反过来流，搞得一地水。
为了防止这种情况，发电机冷却水系统里就设计了专门的防虹吸装置。
比如，安装防虹吸阀门，专门防止水在管道中逆流，保证水流始终按预定的方向走，避免意外发生。
冷却水的流速也很重要。
水流得太慢，可能就有机会形成虹吸；如果水流得快，虹吸作用根本没有机会产生。
所以，控制水流的速度，维持一个合适的流量，才能确保冷却系统的正常运作。
发电机定子冷却水系统
氢气和空气、水、油之间的冷却性能表
介质 空气 氢气 比热容 1.0 14.35 密度 1.0 0.35 所需流量 1.0 1.0 冷却效果 1.0 5.0
油
水
2.09
4.16
0.848
1.0
0.012
0.012
21
50
二、系统流程及设备
本装置包括水箱、两台水泵、两台冷却器、气动温度、压力调节 装置（包括电/气定位器、阀位变送器、空气过滤减压阀、手轮机构 等）、主过滤器、补水过滤器及其之间的相互连接管路、阀门及其部 分就地压力表、测温元件。装置上还设置有仪表箱，装有电导率发送 器和与内外电气接口相连的端子。
•
•
•
四、系统运行与维护
DCS画面监视内容：
发电机定冷水系统画面 定冷水泵运行状态、泵电机电流、压力/温度调节阀状态和开度、定冷水电导率、定冷 水进水压力和温度及流量、定冷水回水温度、定冷水箱液位等，是否有参数越限或报 警信号。 发电机本体温度监视画面 发电机定子线圈层间温度（42个测点）、发电机定子线圈出水温度（42个测点）。
六、异常工况及处理
定冷水压力降低： 现象： 1） 定冷水压力下降。2）定冷水流量下降。3）定子进水压力低并报警。 4） 定冷水回水温度及定子线圈温度升高。 原因： 1） 运行定冷水泵故障。2）定冷水箱水位过低。3）定冷水滤网堵。4）定冷水压力调节阀故障。 5） 表计失灵。6）定冷水系统泄漏。7）定冷水溢流阀故障。 8） 运行定冷水泵跳闸，备用定冷水泵联动不成功或联动后跳闸。 处理： 1） 发现定冷水压力降低，立即检查原因并采取措施果断进行处理，设法恢复正常运行，必要时依据发 电机风温及线圈温度及时减负荷。 2） 检查系统有无泄漏、阀门有无误关、滤网有无堵塞、定冷泵运行是否正常，并设法处理。 3） 若定冷水箱水位低引起则将水位补至正常。 4）若定冷水压力调节阀故障，应手动调节，并维持定子线圈的进水压力在196kPa且流量不低于92m3/h。 5） 若经上述处理无效，定子进水集管压力低至0.089MPa或定子线圈进水流量63t/h，延时30s，保护动 作跳机，否则应手动停机。
