声速测量技术的使用方法与误差分析
声速测量实验报告 声速测量实验数据
声速测量实验报告声速测量实验数据一、实验目的1、了解声速测量的基本原理和方法。
2、学会使用驻波法和相位比较法测量声速。
3、掌握示波器、信号发生器等仪器的使用方法。
4、培养实验数据处理和误差分析的能力。
二、实验原理1、驻波法声波在空气中传播时，入射波与反射波相互叠加形成驻波。
在驻波系统中，相邻两波节（或波腹）之间的距离为半波长的整数倍。
通过测量相邻两波节（或波腹）之间的距离，就可以计算出声波的波长，再根据声波的频率，即可求得声速。
2、相位比较法发射波和接收波通过示波器显示时，其振动相位存在差异。
当改变接收端的位置，使发射波和接收波的相位差发生变化。
当相位差为 0 或π时，示波器上的图形会出现直线，通过测量两个直线位置之间的距离，即可求出波长，进而得到声速。
三、实验仪器1、信号发生器2、示波器3、声速测量仪（含超声换能器）4、游标卡尺四、实验步骤1、驻波法测量声速（1）按图连接好实验仪器，将超声换能器 S1 和 S2 分别接入信号发生器和示波器。
（2）调节信号发生器的输出频率，使示波器上显示出稳定的正弦波。
（3）缓慢移动S2，观察示波器上的波形变化，当出现振幅最大时，即为波腹位置，记录此时 S2 的位置 x1。
（4）继续移动S2，当示波器上的波形振幅最小时，即为波节位置，记录此时 S2 的位置 x2。
（5）重复上述步骤，测量多组数据，计算相邻波腹（或波节）之间的距离，取平均值作为波长λ。
2、相位比较法测量声速（1）连接好实验仪器，将示波器置于“XY”工作方式。
（2）调节信号发生器的频率，使示波器上显示出李萨如图形。
（3）缓慢移动 S2，观察李萨如图形的变化，当图形由椭圆变为直线时，记录此时 S2 的位置 x3。
（4）继续移动 S2，当图形再次变为直线时，记录此时 S2 的位置x4。
（5）重复上述步骤，测量多组数据，计算 x3 和 x4 之间的距离，取平均值作为波长λ。
五、实验数据1、驻波法测量数据｜测量次数｜波腹位置 x1（mm）｜波节位置 x2（mm）｜相邻波腹（或波节）距离Δx（mm）｜｜｜｜｜｜｜ 1 ｜ 3520 ｜ 6850 ｜ 3330 ｜｜ 2 ｜ 4250 ｜ 7580 ｜ 3330 ｜｜ 3 ｜ 5020 ｜ 8350 ｜ 3330 ｜｜ 4 ｜ 5800 ｜ 9130 ｜ 3330 ｜｜ 5 ｜ 6580 ｜ 9910 ｜ 3330 ｜平均值：Δx ＝ 3330mm2、相位比较法测量数据｜测量次数｜第一次直线位置 x3（mm）｜第二次直线位置 x4（mm）｜波长λ（mm）｜｜｜｜｜｜｜ 1 ｜ 2560 ｜ 5890 ｜ 3330 ｜｜ 2 ｜ 3280 ｜ 6610 ｜ 3330 ｜｜ 3 ｜ 4000 ｜ 7330 ｜ 3330 ｜｜ 4 ｜ 4720 ｜ 8050 ｜ 3330 ｜｜ 5 ｜ 5440 ｜ 8770 ｜ 3330 ｜平均值：λ ＝ 3330mm六、数据处理已知实验中信号发生器的输出频率 f ＝ 3500kHz，根据公式 v ＝fλ，可得声速 v：驻波法：v ＝fΔx ＝ 3500×10³Hz×3330×10⁻³m ＝ 11655m/s相位比较法：v ＝fλ ＝ 3500×10³Hz×3330×10⁻³m ＝ 11655m/s七、误差分析1、仪器误差（1）游标卡尺的精度有限，可能导致测量的距离存在误差。
实验报告——声速的测量
声速测量------------------------------------------------------------------------------------------一、【实验名称】声速的测量二、【实验目的】1.了解超声波产生和接收的原理，加深对相位概念的理解。
2.学会测量空气中的声速。
3.了解声波在空气中的传播速度与气体状态参量之间的关系。
4.学会用逐差法处理实验数据。
三、【实验仪器】示波器、信号发生器和声速仪四、【实验原理】由波动理论可知，波速与波长、频率有如下关系：v＝λf，只要知道频率和波长就可以求出波速。
本实验通过低频信号发生器控制换能器，信号发生器的输出频率就是声波频率。
剩下的就是测量声速的波长，这就是本实验的主要任务。
下面介绍两种常用的实验室测量空气中声波波长的方法。
1.相位比较法实验接线如上图所示。
波是振动状态的传播，也可以说是相位的传播。
在声波传播方向上，所有质点的振动相位逐一落后，各点的振动相位又随时间变化。
声波波源和接收点存在着相位差，而这相位差则可以通过比较接收换能器输出的电信号与发射换能器输入的正弦交变电压信号的相位关系中得出，并可利用示波器的李萨如图形来观察。
示波器相位差φ和角频率ω、传播时间t 之间有如下关系：φ=ω·t ω=2π/T t=l/v λ=Tv代入上式得：φ=2πl/λ当l=nλ/2(n=1,2,3,……）时，可得Φ=nπ由上式可知：当接收点和波源的距离变化等于一个波长时，则接收点和波源的位相差也正好变化一个周期（即Φ＝2π）。
实验时，通过改变发射器与接收器之间的距离，观察到相位的变化。
当相位差改变π时，相应距离l的改变量即为半个波长。
2.驻波法如上图所示，实验时将信号发生器输出的正弦电压信号接到发射超声换能器上，超声发射换能器通过电声转换，将电压信号变为超声波，以超声波形式发射出去。
接收换能器通过声电转换，将声波信号变为电压信号后，送入示波器观察。

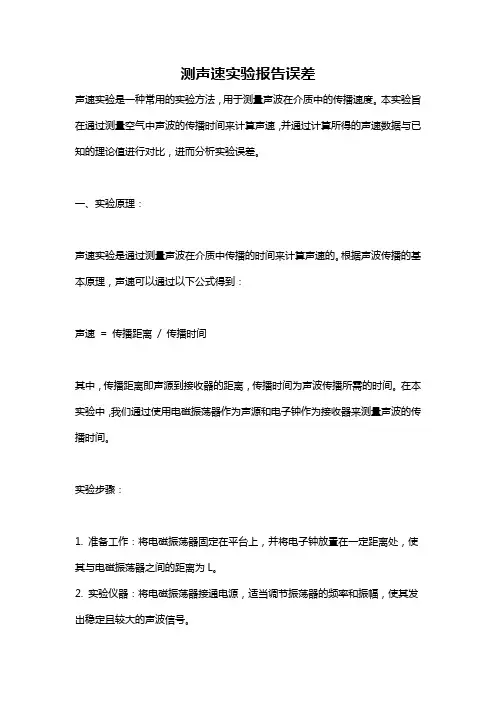

测声速实验报告误差
测声速实验报告误差声速实验是一种常用的实验方法，用于测量声波在介质中的传播速度。
本实验旨在通过测量空气中声波的传播时间来计算声速，并通过计算所得的声速数据与已知的理论值进行对比，进而分析实验误差。
一、实验原理：声速实验是通过测量声波在介质中传播的时间来计算声速的。
根据声波传播的基本原理，声速可以通过以下公式得到：声速= 传播距离/ 传播时间其中，传播距离即声源到接收器的距离，传播时间为声波传播所需的时间。
在本实验中，我们通过使用电磁振荡器作为声源和电子钟作为接收器来测量声波的传播时间。
实验步骤：1. 准备工作：将电磁振荡器固定在平台上，并将电子钟放置在一定距离处，使其与电磁振荡器之间的距离为L。
2. 实验仪器：将电磁振荡器接通电源，适当调节振荡器的频率和振幅，使其发出稳定且较大的声波信号。
3. 数据记录：同时开始计时和启动电子钟，当听到声波信号时停止计时，记录下传播时间t。
4. 数据处理：根据声速的计算公式，计算声速v = L / t。
5. 实验误差分析：将计算所得的声速数据与已知的理论值进行对比，计算相对误差。
二、实验误差分析：1. 仪器误差：仪器的制造精度和读数精度会对实验结果产生一定影响。
例如，电磁振荡器频率的调节可能存在误差，且电子钟的读数准确度有限。
为减小仪器误差，可以选用较高精度的仪器，且进行多次测量取平均值。
2. 环境误差：实验环境的温度、湿度等参数对声速的测量结果也会产生一定影响。
例如，声速与温度呈正相关关系，温度变化会导致声速发生变化。
为减小环境误差，可以控制实验环境的参数，并在实验过程中进行记录。
3. 人为误差：实验者操作不规范、读数不准确等因素也会对实验结果产生影响。
为减小人为误差，应严格按照实验步骤进行操作，并使用准确的测量工具。
4. 数据处理误差：在计算声速时，如果传播时间t的测量存在误差，将会直接影响到声速的计算结果。
为减小数据处理误差，可以进行多次测量，取多次测量结果的平均值。
声速的测量实验报告误差分析
声速的测量实验报告误差分析在物理学实验中，声速的测量是一个常见且重要的实验。
然而，在实际操作中，由于各种因素的影响，测量结果往往会存在一定的误差。
为了提高实验的准确性和可靠性，对误差进行深入分析是必不可少的。
一、实验原理与方法本次实验采用的是驻波法测量声速。
其原理是利用扬声器发出的平面声波在空气中传播，当遇到反射面时会形成反射波。
入射波与反射波相互叠加，在特定条件下会形成驻波。
通过测量驻波相邻波节或波腹之间的距离，结合声波的频率，就可以计算出声速。
实验中，我们使用了信号发生器产生一定频率的正弦电信号，驱动扬声器发出声波。
同时，利用示波器观察接收端的信号，通过移动接收端的位置，找到驻波的波节或波腹位置，并进行测量。
二、误差来源分析1、仪器误差（1）信号发生器的频率误差：信号发生器输出的正弦电信号频率可能存在一定的偏差，这会直接影响到声速的计算结果。
（2）示波器的测量误差：示波器在测量电压、时间等参数时，也会存在一定的误差，从而影响对驻波位置的判断和测量。
（3）测量工具的精度限制：例如尺子、游标卡尺等用于测量距离的工具，其本身的精度有限，可能导致测量结果的不准确。
2、环境误差（1）温度的影响：声速与温度密切相关，温度的变化会导致空气的密度和弹性模量发生改变，从而影响声速的大小。
在实验过程中，如果环境温度不稳定或者没有进行准确的温度测量和修正，就会引入误差。
（2）湿度的影响：空气的湿度也会对声速产生一定的影响。
较高的湿度会使空气的密度增加，从而导致声速变慢。
（3）气流和噪声的干扰：实验环境中的气流流动以及外界噪声可能会干扰声波的传播，导致测量结果的不稳定。
3、操作误差（1）扬声器和接收端的位置调整不准确：在实验中，扬声器和接收端的位置需要精确调整，以确保形成良好的驻波。
如果位置调整不当，可能会导致驻波的不明显或者测量结果的偏差。
（2）读数误差：在读取测量工具上的数值时，由于人的视觉误差或者读数方法不正确，可能会导致读数不准确。
声速测量实验问题分析与讨论
可编辑 DOCS SMART CREATE
可编辑 DOCS
声速测量实验问题分析与讨论
01
声速测量实验的基本原理与方法
声速的定义与测量意义
声速的定义
• 声速是指在某种介质中，声波传播的速度
• 表达式：v = s/t，其中v为声速，s为声波传播的距离，t为传播时间
测量声速的意义
数据呈现
• 采用表格和图形的方式，对实验结果进行呈现
• 使用颜色和图标等元素，对实验数据进行可视化
数据分析
• 分析实验数据的趋势和规律，总结实验结果
• 通过对比和分类等方法，对实验结果进行深入讨论
声速测量实验中的误差分析
误差来源
• 实验仪器的误差：如传感器精度、计时器精度等
• 实验操作的误差：如测量过程中的人为因素、环境因素等
实验仪器的改进
实验仪器的提高
• 提高实验仪器的精度和稳定性，降低实验误差
• 定期对实验仪器进行校准和维护，保证实验仪器的正常
• 采用新技术和新材料，对实验仪器进行改进和升级
运行
• 加强实验仪器的管理和使用，提高实验仪器的使用效率
和寿命
实验操作技巧与经验积累
实验操作技巧
• 熟练掌握实验操作方法和技巧，避免实验过程中出现错误
相位法
• 实验原理：通过测量声波在两个传感器之间的相位差，计算出声速
• 实验设备：声波发生器、两个传感器、相位计
干涉法
• 实验原理：通过测量声波在两个传感器之间的干涉信号，计算出声速
• 实验设备：声波发生器、两个传感器、示波器、信号处理电路
⌛️
02
声速测量实验中的常见问题
实验仪器的选择与使用
声速的测量实验报告及数据处理
声速的测量实验报告及数据处理一、实验目的1、了解声速测量的基本原理和方法。
2、学会使用驻波法和相位法测量声速。
3、掌握数据处理和误差分析的方法。
二、实验原理1、驻波法当声源和接收器之间的距离恰好等于半波长的整数倍时，会形成驻波。
根据驻波的特性，可以通过测量相邻两个波节（或波腹）之间的距离，从而得到声波的波长，再结合声波的频率，计算出声速。
2、相位法通过比较声源和接收器处声波的相位差，来确定声波的波长。
当相位差改变2π 时，对应的距离变化即为一个波长。
三、实验仪器1、声速测量仪2、示波器3、信号发生器四、实验步骤1、驻波法测量（1）按照实验装置图连接好仪器，将信号发生器的输出频率调节到一个合适的值。
（2）移动接收器，观察示波器上的波形，找到振幅最大（波腹）或最小（波节）的位置，记录此时接收器的位置坐标。
（3）继续移动接收器，依次记录相邻的波腹或波节的位置坐标。
（4）重复测量多次，取平均值。
2、相位法测量（1）将信号发生器、示波器和声速测量仪正确连接。
（2）调节信号发生器的频率，使示波器上显示出稳定的李萨如图形。
（3）缓慢移动接收器，观察李萨如图形的变化，当图形从一个形状变化到另一个形状时，记录接收器的位置坐标。
（4）同样进行多次测量，取平均值。
五、实验数据记录与处理1、驻波法测量数据｜测量次数|波节位置坐标（mm）｜相邻波节距离（mm）｜波长（mm）｜｜｜｜｜｜｜1|＿____|＿____|＿____|｜2|＿____|＿____|＿____|｜3|＿____|＿____|＿____|｜4|＿____|＿____|＿____|｜5|＿____|＿____|＿____|平均值：λ驻＝＿_____mm2、相位法测量数据｜测量次数|图形变化时位置坐标（mm）｜相邻图形变化距离（mm）｜波长（mm）｜｜｜｜｜｜｜1|＿____|＿____|＿____|｜2|＿____|＿____|＿____|｜3|＿____|＿____|＿____|｜4|＿____|＿____|＿____|｜5|＿____|＿____|＿____|平均值：λ相＝＿_____mm3、声速计算已知信号发生器的频率 f ＝＿_____Hz根据公式：v ＝λf ，其中 v 为声速，λ 为波长，f 为频率驻波法计算声速：v驻＝λ驻 × f ＝＿_____m/s相位法计算声速：v相＝λ相 × f ＝＿_____m/s4、误差分析（1）测量误差：包括接收器位置测量的误差、频率测量的误差等。
声速测定实验报告体会(3篇)
第1篇一、实验背景声速测定是物理学中一个基础且重要的实验。
通过本实验，我们不仅能够掌握声速测定的原理和方法，还能深入了解声波传播的特性。
在实验过程中，我们运用共振干涉法、相位比较法以及时差法等多种方法来测量介质中的声速，并学会了用逐差法进行数据处理。
以下是我对本次实验的一些体会。
二、实验目的与原理1. 实验目的（1）学会用共振干涉法、相位比较法以及时差法测量介质中的声速；（2）学会用逐差法进行数据处理；（3）了解声速与介质参数的关系。
2. 实验原理（1）共振干涉法：当声波在两个平面间来回反射时，当两个平面间距L为半波长的整倍数时，接收器表面振动位移可以忽略，对声压来说是波腹。
本实验测量的是声压，所以当形成共振时，我们可以通过测量两个平面间距L来得到声速。
（2）相位比较法：通过测量两个相同李萨如图像的位置点来测量波长，进而得到声速。
（3）时差法：通过测量声波传播所经过的距离L和传播时间t，得到声速。
三、实验过程与结果1. 实验过程（1）共振干涉法：搭建实验装置，调整低频信号发生器输出交流电信号，激励压电陶瓷换能器产生声波。
调整接收器与发射器之间的距离，观察共振现象，记录下共振时的距离L。
（2）相位比较法：调整示波器，观察李萨如图像，通过测量两个相同李萨如图像的位置点来测量波长。
（3）时差法：调整信号源，测量声波传播所经过的距离L和传播时间t。
2. 实验结果通过共振干涉法、相位比较法以及时差法，我们得到了不同介质中的声速值，并与理论值进行了比较。
实验结果显示，测量值与理论值基本吻合，说明实验方法可行。
四、实验体会1. 实验过程中，我们学会了如何搭建实验装置，调整实验参数，观察实验现象，从而提高了我们的动手能力和实验技能。
2. 在实验过程中，我们运用了多种方法来测量声速，这使我们认识到，在物理学研究中，根据具体情况选择合适的方法是非常重要的。
3. 通过实验，我们了解了声速与介质参数的关系，为以后的学习和研究打下了基础。
大物实验报告声速的测定
大物实验报告声速的测定篇一：大学物理实验报告-声速的测量实验报告声速的测量【实验目的】1.学会用共振干涉法、相位比较法以及时差法测量介质中的声速2.学会用逐差法进行数据处理；3.了解声速与介质参数的关系。
【实验原理】由于超声波具有波长短，易于定向发射、易被反射等优点。
在超声波段进行声速测量的优点还在于超声波的波长短，可以在短距离较精确的测出声速。
超声波的发射和接收一般通过电磁振动与机械振动的相互转换来实现，最常见的方法是利用压电效应和磁致伸缩效应来实现的。
本实验采用的是压电陶瓷制成的换能器(探头)，这种压电陶瓷可以在机械振动与交流电压之间双向换能。
声波的传播速度与其频率和波长的关系为：vf(1)由(1)式可知，测得声波的频率和波长，就可以得到声速。
同样，传播速度亦可用v?L/t(2)表示，若测得声波传播所经过的距离L和传播时间t，也可获得声速。
1. 共振干涉法实验装置如图1所示，图中S1和S2为压电晶体换能器，S1作为声波源，它被低频信号发生器输出的交流电信号激励后，由于逆压电效应发生受迫振动，并向空气中定向发出以近似的平面声波；S2为超声波接收器，声波传至它的接收面上时，再被反射。
当S1和S2的表面近似平行时，声波就在两个平面间来回反射，当两个平面间距L为半波长的整倍数，即L=n×，n=0，1，2， (3)2λ时，S1发出的声波与其反射声波的相位在S1处差2nπ(n=1，2 ……)，因此形成共振。
因为接收器S2的表面振动位移可以忽略，所以对位移来说是波节，对声压来说是波腹。
本实验测量的是声压，所以当形成共振时，接收器的输出会出现明显增大。
从示波器上观察到的电信号幅值也是极大值(参见图2)。
图中各极大之间的距离均为λ/2，由于散射和其他损耗，各级大致幅值随距离增大而逐渐减小。
我们只要测出各极大值对应的接收器S2的位置，就可测出波长。
由信号源读出超声波的频率值后，即可由公式(1)求得声速。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
声速测量技术的使用方法与误差分析
声速是声波在介质中传播的速度，是声学研究中的重要参数之一。
准确测量声速对于很多领域都具有重要意义，如声纳、地震勘探、材料科学等。
本文将介绍一些常见的声速测量技术的使用方法以及可能存在的误差分析。
一、常见的声速测量技术
1. 声速仪器测量法
声速仪器测量法是一种直接测量声速的方法，常见的仪器有声音，超声波测速仪等。
该方法通过发射声波，测量声波在介质中传播的时间来计算声速。
2. 声射线测量法
声射线测量法是一种间接测量声速的方法，常用于室外测量等场合。
该方法通过发射声波，测量声波的传播路径和时间来计算声速。
3. 频率法
频率法是一种间接测量声速的方法，常用于室内实验等准确测量的场合。
该方法通过在介质中发射不同频率的声波，测量声波的传播时间来计算声速。
二、声速测量误差分析
1. 温度误差
声速与温度呈正相关关系，当测量介质的温度发生变化时，对声速的测量结果会产生一定的影响。
因此，在进行声速测量时，需要对介质的温度进行精确控制，并进行相应的温度补偿。
2. 湿度误差
湿度对声波在某些介质中的传播速度也有一定的影响。
当测量介质中的湿度发生变化时，也会对声速的测量结果产生一定的影响。
因此，在进行声速测量时，需要控制好介质的湿度，并进行湿度补偿。
3. 压力误差
声速与压力呈正相关关系，当测量介质的压力发生变化时，对声速的测量结果也会产生一定的影响。
因此，在进行声速测量时，需要控制好介质的压力，并进行压力补偿。
4. 测量误差
测量仪器的精度和准确度会对声速测量结果产生影响。
测量过程中，仪器的误差、噪音、漂移等因素都会对结果产生一定的干扰。
因此，在进行声速测量时，需要选择合适的仪器，并进行仪器的校准和校正。
5. 技术误差
声速测量方法的选择和操作技巧都会对测量结果产生一定影响。
不同的测量方法具有不同的优缺点，需要根据具体的测量要求选择合适的方法和技术，以减小误差。
三、声速测量技术的改进与应用
随着科学技术的发展，声速测量技术也在不断改进和应用。
例如，利用超声波的多径传播特性进行测量，可以提高测量精度和减小误差。
同时，声速测量技术也得到了广泛的应用，如材料的非破坏性检测、地质勘探、海洋测量等领域都离不开声速的测量。
综上所述，准确测量声速在很多领域都具有重要意义。
常见的声速测量技术包括声速仪器测量法、声射线测量法和频率法。
在进行声速测量时，需要注意温度、湿度和压力的影响，并进行相应的补偿。
此外，仪器精度、技术操作等也会对测量
结果产生影响。
随着技术的发展和应用的拓展，声速测量技术将会得到进一步的改进和应用。
