【CN109881301A】一种室温自修复聚氨酯弹性纤维的制备方法【专利】
一种全透明高强度自修复聚氨酯弹性体、制备方法及应用[发明专利]
![一种全透明高强度自修复聚氨酯弹性体、制备方法及应用[发明专利]](https://img.taocdn.com/s3/m/88f8011e2bf90242a8956bec0975f46526d3a77b.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810240756.1(22)申请日 2018.03.22(71)申请人 中国科学院化学研究所地址 100190 北京市海淀区中关村北一街2号中国科学院化学研究所(72)发明人 董侠 来悦 朱平 匡晓 刘学新 王笃金 (74)专利代理机构 北京元中知识产权代理有限责任公司 11223代理人 另婧(51)Int.Cl.C08G 18/75(2006.01)C08G 18/66(2006.01)C08G 18/48(2006.01)C08G 18/10(2006.01)C08G 18/32(2006.01)C08L 75/08(2006.01)C08L 25/06(2006.01)C08L 79/02(2006.01)(54)发明名称一种全透明高强度自修复聚氨酯弹性体、制备方法及应用(57)摘要本发明属于材料技术领域，具体地说，涉及一种全透明高强度自修复聚氨酯弹性体、制备方法及应用。
所述的全透明高强度自修复聚氨酯弹性体包括氨基甲酸酯和双硫键结构单元，结构式如式(I )所示：其中双硫键被设计和分相调控分布于硬段区域之中，能够起到自修复和微分相结构调整作用，对于物理机械性能具有增强增韧作用。
与现有技术的含有双硫键的聚氨酯共聚物弹性体相比，本发明的全透明自修复聚氨酯弹性体，其在机械强度、韧度、透明度等方面的性能要远远优于传统聚氨酯弹性体。
权利要求书2页 说明书9页 附图7页CN 108503782 A 2018.09.07C N 108503782A1.一种全透明高强度自修复聚氨酯弹性体，其特征在于，所述的全透明高强度自修复聚氨酯弹性体包括氨基甲酸酯和双硫键结构单元，结构式如式(I)所示：2.根据权利要求1所述的全透明高强度自修复聚氨酯弹性体，其特征在于，所述的全透明高强度自修复聚氨酯弹性体的透光率至少为100％；所述的全透明高强度自修复聚氨酯弹性体的拉伸力学强度至少为22MPa；所述的全透明高强度自修复聚氨酯弹性体的表面划痕全修复时间低于125s。
一种可自修复聚氨酯材料及其制备方法与应用[发明专利]
![一种可自修复聚氨酯材料及其制备方法与应用[发明专利]](https://img.taocdn.com/s3/m/1001ba2ea9114431b90d6c85ec3a87c240288a10.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010147428.4(22)申请日 2020.03.05(71)申请人 中科院广州化学有限公司地址 510650 广东省广州市天河区兴科路368号申请人 南雄中科院孵化器运营有限公司 国科广化（南雄）新材料研究院有限公司(72)发明人 梁利岩 宋璇 吕茂萍 (74)专利代理机构 广州市华学知识产权代理有限公司 44245代理人 桂婷(51)Int.Cl.C08G 18/32(2006.01)C08G 18/10(2006.01)C08G 18/42(2006.01)C08G 18/48(2006.01)C08G 18/66(2006.01)C08J 5/18(2006.01)C08L 75/06(2006.01)C08L 75/08(2006.01)(54)发明名称一种可自修复聚氨酯材料及其制备方法与应用(57)摘要本发明属于化学品技术领域，具体公开了一种可自修复聚氨酯材料及其制备方法与应用。
该聚氨酯的制备方法通过将含有二硒键的二元醇对二元醇和二异氰酸酯的预聚体进行扩链，得到含有二硒键的聚氨酯。
本发明的聚氨酯为淡黄色固体，具有一定的韧性和强度，同时还具有优异的自修复性能，可以通过简单的热固化应用于日常生活中的涂层等领域，用于替代已有的聚氨酯涂层。
权利要求书1页 说明书5页 附图3页CN 111217974 A 2020.06.02C N 111217974A1.一种可自修复聚氨酯材料，其特征在于结构式如下所示：其中NCO -R -NCO为4，4’-二环己基甲烷二异氰酸酯、二苯基甲烷二异氰酸酯或异佛尔酮二异氰酸酯；HO -R ’-OH为聚丙二醇或聚四氢呋喃；x：y＝0.8～1：0.1～0.2，n＝2-11。
2.一种制备权利要求1所述可自修复聚氨酯材料的方法，其特征在于具体包括以下制备步骤：将二异氰酸酯、催化剂、溶剂和二元醇混合均匀后进行回流加热反应，然后再加入二硒键二元醇扩链剂并继续加热反应，反应结束后固化得到可自修复聚氨酯材料。
一种生产聚氨酯弹性纤维的方法[发明专利]
![一种生产聚氨酯弹性纤维的方法[发明专利]](https://img.taocdn.com/s3/m/9a022f12f61fb7360a4c65a9.png)
专利名称：一种生产聚氨酯弹性纤维的方法专利类型：发明专利
发明人：陶宇,吴一红,李绍光
申请号：CN94110109.6
申请日：19940312
公开号：CN1108705A
公开日：
19950920
专利内容由知识产权出版社提供
摘要：本发明提供了一种用多元醇和异氰酸酯生产聚 氨酯弹性纤维的方法，其特征在于：(1)采用扩链剂使 多元醇和异氰酸酯在双螺杆挤出机中一步合成线性 聚氨酯弹性体；(2)采用熔体法将聚氨酯弹性体纺制 成弹性纤维。
采用本发明所提供的方法可使氨纶纤 维的生产工艺大为简化，减少设备投资，降低生产成 本，还可改善工人的劳动条件和生产环境。
实施本发 明所提供的方法可产生巨大的社会效益和经济效 益。
申请人：陶宇,吴一红,李绍光
地址：110015 辽宁省沈阳市东陵区长青街36巷4号4-4-1
国籍：CN
更多信息请下载全文后查看。
一种高强度自修复聚氨酯材料及制备方法[发明专利]
![一种高强度自修复聚氨酯材料及制备方法[发明专利]](https://img.taocdn.com/s3/m/359ba7f7b8f3f90f76c66137ee06eff9aef849ec.png)

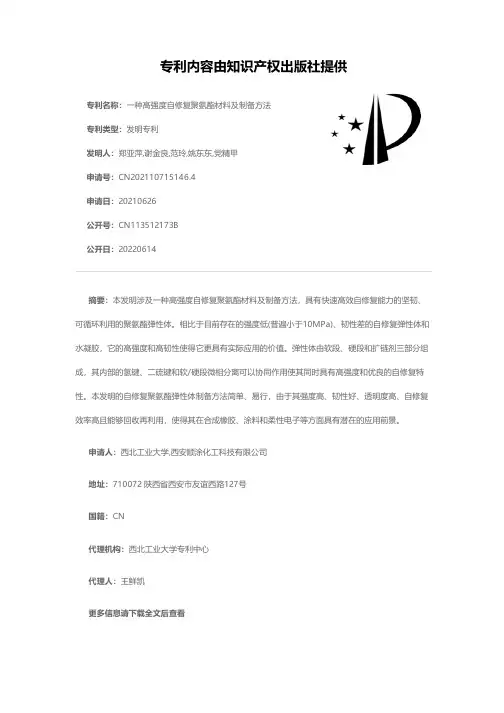

专利名称：一种高强度自修复聚氨酯材料及制备方法专利类型：发明专利
发明人：郑亚萍,谢金良,范玲,姚东东,党精甲
申请号：CN202110715146.4
申请日：20210626
公开号：CN113512173B
公开日：
20220614
专利内容由知识产权出版社提供
摘要：本发明涉及一种高强度自修复聚氨酯材料及制备方法，具有快速高效自修复能力的坚韧、可循环利用的聚氨酯弹性体。
相比于目前存在的强度低(普遍小于10MPa)、韧性差的自修复弹性体和水凝胶，它的高强度和高韧性使得它更具有实际应用的价值。
弹性体由软段、硬段和扩链剂三部分组成，其内部的氢键、二硫键和软/硬段微相分离可以协同作用使其同时具有高强度和优良的自修复特性。
本发明的自修复聚氨酯弹性体制备方法简单、易行，由于其强度高、韧性好、透明度高、自修复效率高且能够回收再利用，使得其在合成橡胶、涂料和柔性电子等方面具有潜在的应用前景。
申请人：西北工业大学,西安顺涂化工科技有限公司
地址：710072 陕西省西安市友谊西路127号
国籍：CN
代理机构：西北工业大学专利中心
代理人：王鲜凯
更多信息请下载全文后查看。
聚氨酯弹性纤维的制造方法[发明专利]
![聚氨酯弹性纤维的制造方法[发明专利]](https://img.taocdn.com/s3/m/9dce4a4a0029bd64793e2c01.png)
专利名称：聚氨酯弹性纤维的制造方法专利类型：发明专利
发明人：吉里明彦
申请号：CN201780072940.3
申请日：20171004
公开号：CN110036145A
公开日：
20190719
专利内容由知识产权出版社提供
摘要：本发明的聚氨酯弹性纤维的制造方法包括以下工序：[1]制造由通式(1)表示的数均分子量为12,000～50,000的聚氨酯脲聚合物(A)；[2]将聚氨酯脲聚合物(A)添加到聚氨酯脲聚合物(B)中而制备纺丝用原液；以及[3]使用纺丝用原液来纺制聚氨酯弹性纤维。
式(1)中，R和R为烷基或羟基烷基，R 为亚烷基、聚亚乙基氧基或聚亚丙基氧基，R为二异氰酸酯残基，X为氨酯键或脲键，R和R为二异氰酸酯残基，P为二醇残基，Q为二胺残基，UT为氨酯键，UA为脲键，K、l、m及n分别为0或正数。
申请人：三光株式会社
地址：日本福冈县
国籍：JP
代理机构：北京德琦知识产权代理有限公司
更多信息请下载全文后查看。
【CN109881318A】一种纤维加弹结构纤维及多次加弹方法【专利】

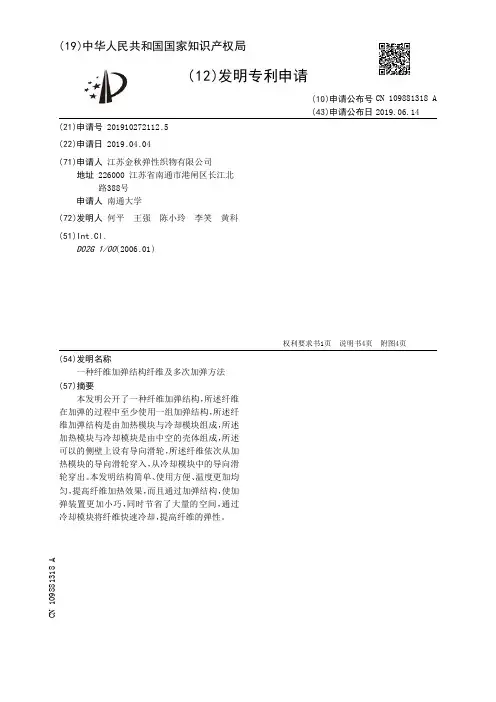

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910272112.5(22)申请日 2019.04.04(71)申请人 江苏金秋弹性织物有限公司地址 226000 江苏省南通市港闸区长江北路388号申请人 南通大学(72)发明人 何平 王强 陈小玲 李笑 黄科 (51)Int.Cl.D02G 1/00(2006.01)(54)发明名称一种纤维加弹结构纤维及多次加弹方法(57)摘要本发明公开了一种纤维加弹结构，所述纤维在加弹的过程中至少使用一组加弹结构，所述纤维加弹结构是由加热模块与冷却模块组成，所述加热模块与冷却模块是由中空的壳体组成，所述可以的侧壁上设有导向滑轮，所述纤维依次从加热模块的导向滑轮穿入，从冷却模块中的导向滑轮穿出。
本发明结构简单、使用方便、温度更加均匀，提高纤维加热效果，而且通过加弹结构，使加弹装置更加小巧，同时节省了大量的空间，通过冷却模块将纤维快速冷却，提高纤维的弹性。
权利要求书1页 说明书4页 附图4页CN 109881318 A 2019.06.14C N 109881318A权 利 要 求 书1/1页CN 109881318 A1.一种纤维加弹结构，其特征在于：所述纤维在加弹的过程中至少使用一组加弹结构，所述纤维加弹结构是由加热模块与冷却模块组成，所述加热模块与冷却模块是由中空的壳体组成，所述可以的侧壁上设有导向滑轮，所述纤维依次从加热模块的导向滑轮穿入，从冷却模块中的导向滑轮穿出。
2.根据权利要求1所述的一种纤维加弹结构，其特征在于：加热模块与冷却模块之间设有绝热板A，所述加热模块是由中空壳体A和嵌套在壳体内部的加热衬套，所述中空壳体A侧壁设有穿线孔，穿线孔中设有导向滑轮A，所述加热衬套中设有导向滑轮B，所述导向滑轮B 与导向滑轮A位于同一平面内，中空壳体A和加热衬套设有间隙，所述导向滑轮A和导向滑轮B之间的导向联线位于间隙中间，所述冷却模块为中空壳体B，所述中空壳体B的侧壁为双层结构，其双层结构中通有冷却液，所述中空壳体B上设有导向滑轮C,所述导向滑轮C设置位置与导向滑轮A和导向滑轮B位于同一平面内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910162548.9
(22)申请日 2019.03.05
(71)申请人 浙江华峰氨纶股份有限公司
地址 325200 浙江省温州市瑞安东山经济
开发区开发区大道1788号
(72)发明人 孔懿阳 杨晓印 毛植森 温作杨
邵晓林 池晓智
(74)专利代理机构 南京瑞弘专利商标事务所
(普通合伙) 32249
代理人 沈廉
(51)Int.Cl.
D01F 8/16(2006.01)
D01F 1/10(2006.01)
C08G 18/66(2006.01)
C08G 18/48(2006.01)
C08G 18/32(2006.01)C08G 18/12(2006.01)D01D 5/34(2006.01)D01D 5/04(2006.01)D01D 10/06(2006.01)
(54)发明名称
一种室温自修复聚氨酯弹性纤维的制备方
法
(57)摘要
本发明公开了一种室温自修复聚氨酯弹性
纤维的制备方法，该方法包括：
1)、制备含双硫键的一类聚氨基甲酸酯-聚脲的N ,N -二甲基乙酰胺
溶液，加入抱合剂，熟化得到芯层纺丝液；2)、制
备二类聚氨基甲酸酯-聚脲的N ,N -二甲基乙酰胺
溶液，加入抗氧剂、紫外吸收剂、润滑剂、消光剂、
染色助剂等助剂，熟化得到皮层纺丝液；3)、将皮
层、芯层纺丝液通过皮芯喷丝板进行喷丝拉伸、
经甬道内高温干燥，制备皮芯结构聚氨酯弹性纤
维，最后经上油、卷绕成型得到室温自修复聚氨
酯弹性纤维丝饼。
权利要求书2页 说明书6页 附图1页CN 109881301 A 2019.06.14
C N 109881301
A
权 利 要 求 书1/2页CN 109881301 A
1.一种室温自修复聚氨酯弹性纤维的制备方法，其特征在于该制备方法包括以下步骤：
1)、将4,4’-二苯基甲烷二异氰酸酯与2,4’-二苯基甲烷二异氰酸酯混合，组成二异氰酸酯混合物，将聚四氢呋喃醚二醇与2,2’-二硫二乙醇混合，组成二元醇混合物；
2)、在第一反应器中，同时加入二异氰酸酯混合物与二元醇混合物，置于70-80℃温度条件下，充分进行预聚反应，得到A类NCO封端预聚物，在高速溶解机中，采用N,N-二甲基乙酰胺作为溶剂，对所述的A类NCO封端预聚物进行充分溶解，得到A类NCO封端预聚物N,N-二甲基乙酰胺溶液；
3)、在第二反应器中，采用A类混合胺的N,N-二甲基乙酰胺溶液，其中A类混合胺包括作为扩链剂的二胺与作为链终止剂的单胺，对所述A类NCO封端预聚物N,N-二甲基乙酰胺溶液进行扩链，得到A类聚氨基甲酸酯-聚脲溶液；
4)、在上述A类聚氨基甲酸酯-聚脲溶液中加入抱合剂，经充分搅拌、分散、熟化，得到芯层纺丝液；
5)、在第三反应器中，同时加入4,4’-二苯基甲烷二异氰酸酯与聚四氢呋喃醚二醇，置于70-80℃温度条件下，充分进行预聚反应，得到B类NCO封端预聚物，在高速溶解机中，采用N,N-二甲基乙酰胺作为溶剂，对所述的B类NCO封端预聚物进行充分溶解，得到B类NCO封端预聚物N,N-二甲基乙酰胺溶液；
6)、在第四反应器中，采用B类混合胺的N,N-二甲基乙酰胺溶液，其中B类混合胺包括作为扩链剂的二胺与作为链终止剂的单胺，对所述B类NCO封端预聚物N,N-二甲基乙酰胺溶液进行扩链，得到B类聚氨基甲酸酯-聚脲溶液；
7)、在上述B类聚氨基甲酸酯-聚脲溶液中加入抗氧剂、紫外吸收剂、润滑剂、消光剂、染色助剂，进行充分搅拌、分散、熟化，得到皮层纺丝液；
8)、将所述皮层、芯层纺丝液通过计量泵送入皮芯结构聚氨酯弹性纤维专用干法纺丝系统，借助皮芯喷丝板对皮层、芯层纺丝液进行喷丝拉伸，经甬道高温干燥，制备皮芯结构聚氨酯弹性纤维；
9)、经上油、卷绕成型得到室温自修复聚氨酯弹性纤维丝饼。
2.根据权利要求1所述的室温自修复聚氨酯弹性纤维的制备方法，其特征在于：在芯层纺丝液制备过程中，所述4,4’-二苯基甲烷二异氰酸酯、2,4’-二苯基甲烷二异氰酸酯，摩尔比为50:50～75:25；所述聚四氢呋喃醚二醇，分子量为1500～3000；所述聚四氢呋喃醚二醇、2,2’-二硫二乙醇，摩尔比为90:10～70:30；所述二异氰酸酯混合物与二元醇混合物，添加摩尔比为1.42:1～2.60:1；所述A类NCO封端预聚物，NCO含量为1.8wt％～
3.5wt％；所述A 类NCO封端预聚物N,N-二甲基乙酰胺溶液，预聚物含量为35wt％～45wt％。
3.根据权利要求1所述的室温自修复聚氨酯弹性纤维的制备方法，其特征在于：在芯层纺丝液制备过程中，所述作为扩链剂的二胺包含乙二胺、同时包含1,2-丙二胺或2-甲基-1, 5-戊二胺中的一种或两种；所述作为链终止剂的单胺为二甲胺、二乙胺、二丙胺、乙醇胺或二乙醇胺的一种或几种；所述二胺与单胺的胺基摩尔比为10:1～20:1；所述A类混合胺N,N-二甲基乙酰胺溶液，混合胺含量为4wt％～6wt％；所述A类混合胺N,N-二甲基乙酰胺溶液与A类NCO封端预聚物，胺基与异氰酸酯基的摩尔比为1.01:1～1.05:1。
4.根据权利要求1所述的室温自修复聚氨酯弹性纤维的制备方法，其特征在于：在芯层
2。
