毕业设计温室大棚1

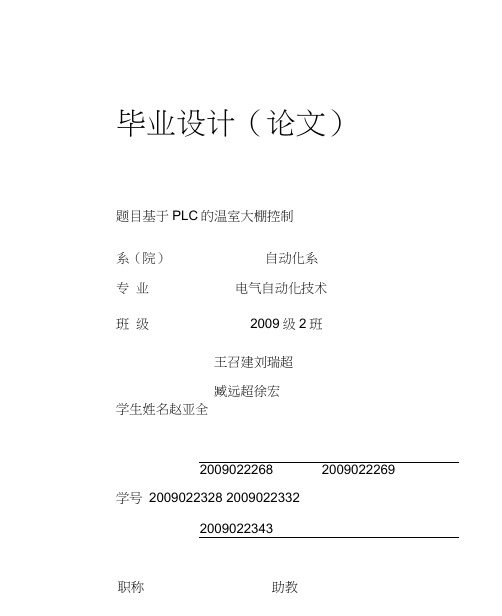

毕业设计（论文）

二〇一二年六月

题 目 基于PLC 的温室大棚控制 系 （院）

自动化系 专 业

电气自动化技术 班 级 2009级2班 学生姓名 王召建 刘瑞超 臧远超 徐宏 赵亚全 学 号 2009022268 2009022269 2009022328 2009022332 2009022343 指导教师 孔德平 职 称 助 教

独创声明

本人郑重声明：所呈交的毕业设计(论文)，是本人在指导老师的指导下，独立进行研究工作所取得的成果，成果不存在知识产权争议。据我所知，除文中已经注明引用的内容外，本设计（论文）不含任何其他个人或集体已经发表或撰写过的作品成果。对本文的研究做出重要贡献的个人和集体均已在文中以明确方式标明。

本声明的法律后果由本人承担。

作者签名:

二〇一二年六月

毕业设计（论文）使用授权声明

本人完全了解滨州学院关于收集、保存、使用毕业设计（论文）的规定。

本人愿意按照学校要求提交学位论文的印刷本和电子版，同意学校保存学位论文的印刷本和电子版，或采用影印、数字化或其它复制手段保存设计（论文）；同意学校在不以营利为目的的前提下，建立目录检索与阅览服务系统，公布设计（论文）的部分或全部内容，允许他人依法合理使用。

（保密论文在解密后遵守此规定）

作者签名:

二〇一二年六月

基于PLC的温室大棚

摘要

讨论了在温室控制中引入PLC技术构成分布式控制系统的方法，详细介绍了系统的特点、组成、硬件设计、实时动态监控系统及通信问题。分布式的控制结构，使各子系统相对独立，管理与控制功能分开，易于实现群控化管理，提高了系统的可靠性，且易于扩展。系统成本低廉，性能稳定，通用良好，符合中国国情，具有广泛的应用前景。

关键词：PLC；传感器；控制器；程序设计；温室大棚

The Green House Design for PLC

Abstract

Automation is the inevitable trend of development for the future, not only the work and life. The programmable controller is referred to as PLC, PLC reliability, environmental adaptability, versatile, easy to use, simple maintenance, PLC application is rapidly expanding. The early PLC, where the relay can be used. PLC today can almost be said to those who need to control the system will need to PLC. The design is to write the PLC program by setting greenhouse control, reduce labor, increase production efficiency, automate!

Key words: PLC; sensors; controllers; program design

目录

第一章绪论

1.1 课题背景 (4)

1.2 课题研究的意义 (4)

1.3 温室环境的主要特点 (4)

1.4 课题的主要研究工作 (5)

1.5 PLC的现状 (5)

第二章基于PLC设计的整体方案

2.1硬件整体设计方案 (6)

2.2软件整体设计方案 (6)

第三章系统设计

3.1 设计的总体目标 (6)

3.2 设计的控制原则 (7)

3.3 设计的控制方案 (7)

3.4 控制系统硬件组成 (7)

3.4、1 PLC的选择 (8)

3.4、2 PLC机型和容量的选择步骤与原则 (8)

3.5 传感器的选择 (11)

3.6 信息采集系统 (12)

3.7 执行机构 (14)

第四章软件部分

4.1 梯形图

4.2 指令表

结论

参考文献

谢词

第一章绪论

前言

智能温室系统是近年来逐步发展起来的一种资源节约型高效设施农业技术，它是在普通日光温室的基础上，结合现代化计算机自控技术、智能传感器技术等高科技手段发展起来的。自上世纪90年代以来，我国农业工程技术人员在吸收发达国家科技温室生产技术的基础上，对温室内温度、湿度、CO2浓度等环境因子的控制技术的研究，研发了我国自己的智能温室控制系统。

1.1研究背景

“工厂化农业关键技术研究与示范——现代大型温室标准化栽培技术体系研究与产业化示范”被列为国家重点科技攻关内容并成功结题。为了推广温室技术，国家农委强调在每一个地区都要建立温室示范工程。因此，智能温室控制技术有巨大的市场空间。

山东省处于中国的中部，占据重要的位置，是全国的蔬菜种植地，研究温室的智能控制是很有意义的。

1.2研究意义

近年来，农业作为国家优先发展产业正受到各级政府的高度重视，增加农民的收入是我们国家当前的基本国策，农业现代化是我们追求的目标，基于计算机和自动化技术的智能温室是农业现代化的一个标志。

智能温室控制系统将实现对农业生产的标准管理。通过控制器实时监测温室内温度、湿度，与普通简单温度湿度测量相比，更准确可靠。人们能够通过这些监测手段实时准确地了解情况，完成相关设备的调节，避免了监测误差和监测滞后带来的损失。智能温室将自动化技术引进了农业生产，为农业科研活动提供了有利的科学手段。通过参数设置及自动数据记录，为农艺工作者完成相关农艺科研，了解不同生产条件对作物的生长、品质影响及生产方法的改进都提供了简便、准确的手段。

1.3温室系统主要特点

非线性系统。温室内部的气候处于热平衡混沌状态。大量随机的、不确定的因素使得对其精确建模比较困难。

分布参数系统。由于温室面积比较大，造成温室内部各个物理量的分布是不均匀的。
