灵猫条码扫描枪讲解
条码扫描枪的使用说明及注意事项
条码扫描枪的使用说明及注意事项一、引言条码扫描枪是一种常见的自动识别设备，广泛应用于商超、仓储等行业。
本文将为大家详细介绍条码扫描枪的使用说明及注意事项。
二、条码扫描枪的使用说明1. 连接电源：将条码扫描枪通过USB线或无线方式与电脑或终端设备连接，确保供电正常。
2. 扫描设置：根据实际需求，设置条码扫描枪的扫描模式，包括连续扫描模式、触发扫描模式等。
可根据说明书或厂家提供的软件进行设置。
3. 扫描操作：将条码扫描枪对准待扫描的条码，触发扫描按钮或自动感应器，等待扫描器发出“嘀”的声音或光线闪烁，表示扫描成功。
4. 数据传输：扫描完成后，条码扫描枪会将扫描到的条码信息转化为电信号，通过连接的电脑或终端设备将数据传输到相应的软件系统中。
三、注意事项1. 扫描速度：在使用条码扫描枪时，要保持适当的扫描速度，不要过快或过慢，以确保扫描的准确性和稳定性。
2. 扫描角度：尽量保持扫描枪与条码垂直，角度过大或过小都可能导致扫描失败。
3. 避免反光：条码扫描枪在扫描时会发出红光，避免在反光的表面上扫描，以免影响扫描效果。
4. 条码质量：条码扫描枪对条码质量要求较高，如果条码破损、模糊或污损，可能会导致扫描失败，因此要注意条码的质量。
5. 距离控制：条码扫描枪的扫描距离一般在几厘米至几米之间，不同型号的扫描枪有不同的扫描距离要求，使用时要注意控制扫描距离。
6. 清洁维护：定期清洁条码扫描枪的光学部件，使用软布轻轻擦拭，避免使用化学溶剂或刮擦工具，以免损坏设备。
7. 防护措施：条码扫描枪具有一定的防护等级，但仍需注意防护措施，避免水、灰尘等进入设备内部，影响正常使用。
8. 存储环境：条码扫描枪的存储环境要求一般在温度0-50℃、湿度10%-90%RH之间，避免过高或过低的环境影响设备寿命。
9. 使用场景：条码扫描枪适用于各种不同场景，但要根据具体应用选择适合的型号，避免使用不当导致不必要的问题。
10. 软件兼容性：在购买条码扫描枪时，要注意与使用的软件系统的兼容性，确保能够正常使用。
激光扫描枪原理
激光扫描枪原理
激光扫描枪是一种利用激光束进行扫描和解码的装置。
它由激光发射器、透镜、光电二极管、数字信号处理器等组成。
整个扫描过程可以分为发射和接收两个步骤。
激光发射器产生一束窄而稳定的激光束，通过透镜聚焦成细小的光斑。
这个光斑在扫描枪的扫描头上来回移动，形成一条连续的扫描线。
当光斑照射到物体上时，被扫描的物体反射回的光被光电二极管接收。
光电二极管将接收到的光转化为电信号，并传送给数字信号处理器进行解码。
数字信号处理器根据光的反射特征判断并解析出条形码或二维码的信息。
解析出的数据可以通过与计算机或其他设备的连接来进行处理和储存。
激光扫描枪利用激光束的高亮度和集中度，能够准确地捕捉条形码或二维码上的信息。
其快速、高效的扫描方式使其广泛应用于商场、仓库、物流、图书馆等场所的商品管理、物流追踪、库存查询等工作中。

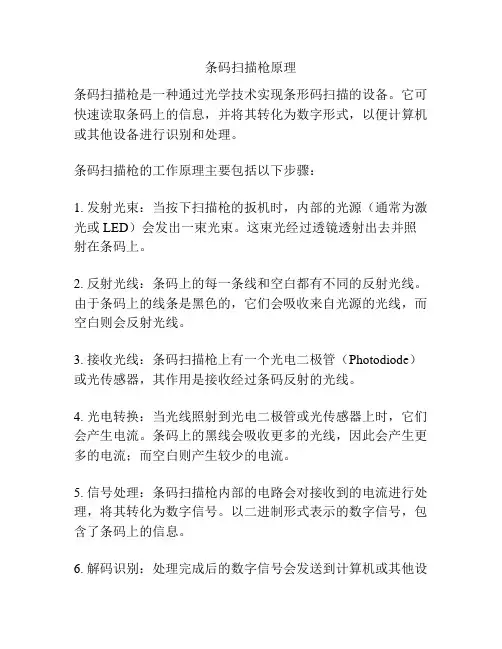

条码扫描枪原理
条码扫描枪原理
条码扫描枪是一种通过光学技术实现条形码扫描的设备。
它可快速读取条码上的信息，并将其转化为数字形式，以便计算机或其他设备进行识别和处理。
条码扫描枪的工作原理主要包括以下步骤：
1. 发射光束：当按下扫描枪的扳机时，内部的光源（通常为激光或LED）会发出一束光束。
这束光经过透镜透射出去并照射在条码上。
2. 反射光线：条码上的每一条线和空白都有不同的反射光线。
由于条码上的线条是黑色的，它们会吸收来自光源的光线，而空白则会反射光线。
3. 接收光线：条码扫描枪上有一个光电二极管（Photodiode）或光传感器，其作用是接收经过条码反射的光线。
4. 光电转换：当光线照射到光电二极管或光传感器上时，它们会产生电流。
条码上的黑线会吸收更多的光线，因此会产生更多的电流；而空白则产生较少的电流。
5. 信号处理：条码扫描枪内部的电路会对接收到的电流进行处理，将其转化为数字信号。
以二进制形式表示的数字信号，包含了条码上的信息。
6. 解码识别：处理完成后的数字信号会发送到计算机或其他设
备，进行解码识别。
计算机将根据内置的解码算法，将数字信号转化为可供识读的文本形式。
通过以上步骤，条码扫描枪能够快速而准确地读取条形码上的信息，并将其转化为计算机可处理的数字形式，提高了条码识别的速度和准确性。

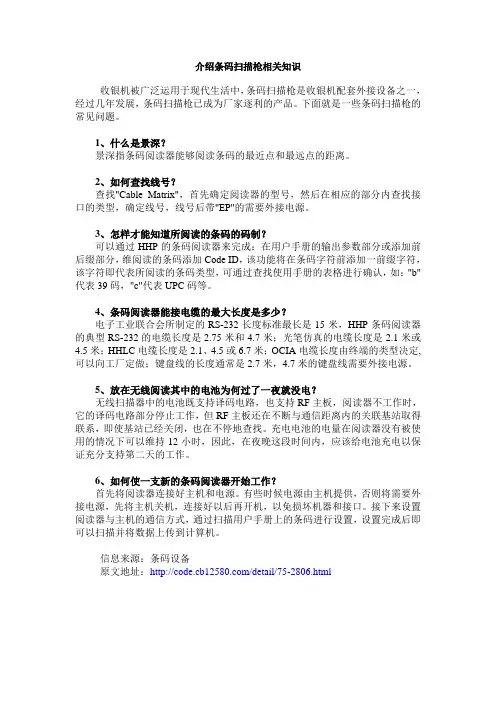

介绍条码扫描枪相关知识
介绍条码扫描枪相关知识收银机被广泛运用于现代生活中，条码扫描枪是收银机配套外接设备之一，经过几年发展，条码扫描枪已成为厂家逐利的产品。
下面就是一些条码扫描枪的常见问题。
1、什么是景深？景深指条码阅读器能够阅读条码的最近点和最远点的距离。
2、如何查找线号？查找"Cable Matrix"，首先确定阅读器的型号，然后在相应的部分内查找接口的类型，确定线号，线号后带"EP"的需要外接电源。
3、怎样才能知道所阅读的条码的码制？可以通过HHP的条码阅读器来完成：在用户手册的输出参数部分或添加前后缀部分，维阅读的条码添加Code ID，该功能将在条码字符前添加一前缀字符，该字符即代表所阅读的条码类型，可通过查找使用手册的表格进行确认，如："b"代表39码，"c"代表UPC码等。
4、条码阅读器能接电缆的最大长度是多少？电子工业联合会所制定的RS-232长度标准最长是15米，HHP条码阅读器的典型RS-232的电缆长度是2.75米和4.7米；光笔仿真的电缆长度是2.1米或4.5米；HHLC电缆长度是2.1、4.5或6.7米；OCIA电缆长度由终端的类型决定,可以向工厂定做；键盘线的长度通常是2.7米，4.7米的键盘线需要外接电源。
5、放在无线阅读其中的电池为何过了一夜就没电？无线扫描器中的电池既支持译码电路，也支持RF主板，阅读器不工作时，它的译码电路部分停止工作，但RF主板还在不断与通信距离内的关联基站取得联系，即使基站已经关闭，也在不停地查找。
充电电池的电量在阅读器没有被使用的情况下可以维持12小时，因此，在夜晚这段时间内，应该给电池充电以保证充分支持第二天的工作。
6、如何使一支新的条码阅读器开始工作？首先将阅读器连接好主机和电源。
有些时候电源由主机提供，否则将需要外接电源，先将主机关机，连接好以后再开机，以免损坏机器和接口。
接下来设置阅读器与主机的通信方式，通过扫描用户手册上的条码进行设置，设置完成后即可以扫描并将数据上传到计算机。
扫描枪原理
扫描枪原理扫描枪是一种常见的自动识别设备，它可以将纸质文件或物品上的信息转换为数字信号，以便计算机系统进行处理。
它在零售、物流、医疗等领域都有着广泛的应用。
那么，扫描枪是如何实现这一功能的呢？接下来，我们将深入探讨扫描枪的原理。
首先，扫描枪的核心部件是光电传感器。
光电传感器是一种能够将光信号转换为电信号的装置，它通常由光源、透镜、光电二极管等组成。
当扫描枪对准被扫描物品时，光源会发出光线，被扫描物品反射出的光线经过透镜聚焦后，射向光电二极管。
光电二极管会将光信号转换为电信号，并传输给计算机系统进行解码处理。
其次，扫描枪的工作原理是基于光学原理的。
当光线照射到被扫描物品表面时，它会被反射回扫描枪的光电传感器。
不同颜色的物品会反射不同颜色的光线，而光电传感器会将这些光线转换为电信号。
通过对电信号的解码和处理，计算机系统就能够识别出被扫描物品上的信息，比如条形码、二维码等。
另外，扫描枪的工作原理还涉及到数据传输和解码技术。
一旦光电传感器将光信号转换为电信号，这些信号就需要经过数据传输线路传输到计算机系统。
在传输过程中，可能会涉及到信号放大、滤波、编码等技术，以确保数据的准确性和稳定性。
而在计算机系统端，需要配备相应的解码软件，对传输过来的信号进行解码和识别，最终将被扫描物品上的信息显示在计算机屏幕上。
总的来说，扫描枪的原理是基于光电传感器、光学原理、数据传输和解码技术的综合应用。
通过光电传感器将光信号转换为电信号，再经过数据传输和解码处理，最终实现对被扫描物品上信息的识别和采集。
这种原理的应用使得扫描枪成为了现代自动识别设备中不可或缺的一部分，为各行各业的信息管理和数据采集提供了便利和高效性。

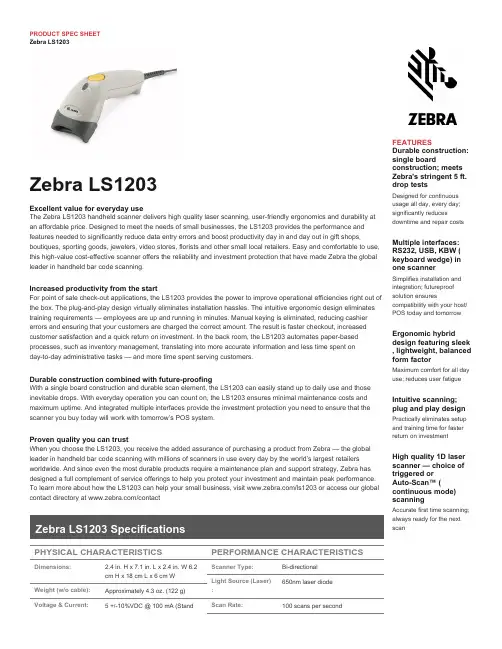

ZEBRA LS1203 手持条码扫描器说明书
Zebra LS1203Zebra LS1203FEATURESDurable construction: single board construction; meets Zebra's stringent 5 ft. drop testsDesigned for continuous usage all day, every day; significantly reduces downtime and repair costsMultiple interfaces: RS232, USB, KBW ( keyboard wedge) in one scannerSimplifies installation and integration; futureproof solution ensuresDEPTH OF FIELDLabel Density LS1203Paper Label English Metric Code 39 – 5 mil 0.25” – 5.00”0.50 – 12.50 cm Code 39 – 7. 5 mil 0 – 7.75”0 – 19.68 cm Code 39 – 10 mil 0 – 8.50”0 – 21.50 cm 100% UPC – 13 mil 0 – 8.50”0 – 21.50 cm 200% UPC – 26 mil0 – 10.25”0 – 26.00 cmby: <35 mA)Power Source:Host power or external power supplyColor:Cash Register White or Twilight BlackUSER ENVIRONMENTOperating Temp.:32° to 122° F/0° to 50° C Storage Temp.:-40° to 158° F/-40° to 70° C Humidity:5% to 95% relative humidity, non-condensingDrop Specs:Withstands multiple 5 ft./1.524m drops to concreteAmbient Lighting Tolerance:Tolerant to typical artificial indoor and natural outdoor (direct sunlight ) lighting conditions. Fluorescent, Incandescent, Mercury Vapor, Sodium Vapor, LED4: 450 Ft Candles (4,844 Lux) Sunlight: 8000 Ft Candles (86,111 Lux)Beeper Volume:User-selectable: three levels Beeper Tone:User-selectable: three tones Electrostatic Discharge (ESD):Conforms to 15 kV air discharge and 8 kV of contact dischargeWARRANTYThe LS1203 is warranted against defects in workmanship and materials for a period of 3 years (36 months) from date of shipment, provided that the product remains unmodified and is operated under normal and proper conditions. See full warranty for details.Typical Working Distance:See chart below.Print Contrast Min.:30% minimum reflectance Roll (Tilt):± 30° from normal Pitch:± 65°Skew (Yaw):± 60°Decode Capability:UPC/EAN, UPC/EAN withSupplementals, UPC/EAN 128, Code 39, Code 39 FullASCII, Code 39 TriOptic, Code 128, Code 128 Full ASCII, Codabar, Interleaved 2 of5, Discrete 2 of 5, Code 93, MSI, Code 11, IATA, GS1 DataBar (formerly RSS)variants, Chinese 2 of 5Interfaces Supported:USB, RS-232; Keyboard WedgeREGULATORYElectrical Safety:UL1950, CSA C22.2 No. 950, EN60950/IEC950Laser Safety:IEC Class 1EMI/RFI:FCC Part 15 Class B, ICES-003 Class B, European Union EMC Directive, Australian SMA, Taiwan EMC, Japan VCCI/MITI/Dentori1 - Roll (Tilt): Controlled by rotating the wrist clockwise or counterclockwise2 - Pitch: Controleed by dropping or raising the wrist3 - Skew (Yaw): Controlled by rotating the wrist from left to right or vice versa4 - LED lighting with high AC ripple content can impact scanning performance123Part number SS-LS1203-A. Printed in USA 04/15.©2015 ZIH Corp. ZEBRA, the Zebra head graphic and Zebra Technologies logo are trademarks of ZIH Corp,ZEBRA TECHNOLOGIES。
条码扫描器安全操作及保养规程
条码扫描器安全操作及保养规程条码扫描器是一种用于读取和解码条形码和二维码的设备，它广泛应用于商业和物流领域。
但是，在使用条码扫描器的过程中，我们也需要注意相关的安全操作和保养规程，以确保设备的稳定性和使用寿命。
本文将介绍条码扫描器的安全操作和保养规程，帮助使用者更好地使用和维护设备。
安全操作规程1. 使用合适的电源和接口条码扫描器通常使用USB接口连接到电脑或移动设备上。
在接口选择方面，应根据条码扫描器的类型和电脑或移动设备的接口类型选择合适的连接方式。
同时，需要确保使用电脑或移动设备的电源适配器满足条码扫描器的供电要求。
2. 防止电信干扰在使用条码扫描器时，可能会遇到电信干扰的问题。
这种干扰会降低条码扫描器的解码能力，影响使用效果。
为了避免这种情况，建议将条码扫描器远离电磁干扰源，例如高频电磁场、无线电波等。
3. 遵守操作规程在使用条码扫描器时，需要根据具体的操作规程进行使用。
具体包括：•将条码扫描器对准条形码或二维码，保持适当的距离和角度。
•确认扫描器是否解码成功，避免重复扫描或未能正常扫描。
•确认扫描器是否工作正常，避免设备故障或使用不当造成损坏。
4. 避免损坏设备在使用条码扫描器时，需要避免以下操作：•将扫描头碰到物体或手指，避免损坏扫描头的光学元件。
•向设备内部注入水或其他液体，避免损坏电路。
•强行拆卸设备，避免损坏内部元件。
5. 妥善存储设备为了延长条码扫描器的使用寿命，需要注意以下存储方式：•将设备放置在干燥、清洁和通风良好的地方，避免灰尘和湿气对设备造成损坏。
•对于长期不使用的设备，需要拔掉电源线，并妥善存放在防尘、防潮的地方。
保养规程1. 定期清洁设备为了确保设备的读取准确度和使用寿命，需要定期清洁设备。
具体包括：•使用干净、柔软的布或海绵蘸取少量清水或清洗剂擦拭扫描头表面，避免使用含酒精或有腐蚀性的清洁剂。
•使用风扇或压缩空气吹除设备表面的灰尘和杂物。
2. 保持适当温度为了让设备正常工作和延长使用寿命，需要保持适当的温度环境。
条形码扫描器
1.介绍条码扫描器，又称为条码阅读器、条码扫描枪、条形码扫描器、条形码扫描枪及条形码阅读器。
它是用于读取条码所包含信息的阅读设备，利用光学原理，把条形码的内容解码后通过数据线或者无线的方式传输到电脑或者别的设备。
广泛应用于超市、物流快递、图书馆等扫描商品、单据的条码。
2.条形码扫描器基本原理2.1基本原理条形扫描器是用于读取条形码所含信息的设置，通常包括：光源、接收器、光电转换部件、译码电路、计算机接口。
条形扫描器的基本原理为:光源发出的光线通过光学系统照射到条形码符号，被反射回来的光经过光学系统成像在光电转换器上，使其产生电信号；电信号通电路放大后产生模拟电压，它与照射到条形码符号上被反射回来的光形成正比，再经过滤波、整形，形成与模拟信号对应的方波信号，最后通过译码器翻译成计算机可以接受的数字信号。
2.2基本组成从系统结构和功能上讲，条码扫描器原理之系统由扫描器系统、信号整形、译码三部分组成。
2.2.1扫描系统扫描系统由光学系统及探测器即光电转换器件组成，它完成对条码符号的光学扫描，并通过光电探测器，将条码条空图案的光信号转换成为电信号。
1.光源对于一般的条码应用系统，条码符号在制作时，条码符号的条空反差均针对630nm附件的红光而言，所以条码扫描器的扫描光源应该含有较大的红光部分。
扫描器所选用的光源种类很多，主要有半导体光源、激光光源。
半导体发光二极管半导体发光二极管又称为发光二极管，它实际上就是一个由P型半导体和N型半导体组合而成的二极管。
当在P-N结上施加正向电压时发光二极管就发出光来。
激光器半导体激光器功率一般在3～5nm，与其它光源相比，有独特的性质：●有很强的方向性●单色性和相干性极好●可获得极高的光强度，激光条码扫描器采用的都是低功率的激光二极管2.光电转换接收器接收到的光信号需要经光电转换器转换成电信号。
扫描器的信号频率为几十千赫到几百千赫，一般采用硅光电池、光电二极管、光电三极管作为光电转换器件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
灵猫Clevercat LM-6600激光条码扫描器
（1）此款属于低价位激光扫描枪，最小能 扫描到条码是4MIL，通用的商品，物流， 药品，书籍等等条码。
（2）LED指示灯，蜂鸣器提示，手动按键 盘扫描；自动连续扫描。
（3）可承受多次1.8米高度跌落到水泥地 面的冲击。 （4）国家二级激光安全标准，扫描器扫描器不受 粉尘颗粒和喷射水流的侵入，适用于各种 工业环境。
灵猫Clevercat T220无线条码扫描枪
（1）灵猫Clevercat T220无线条码扫描枪 每个接收盒最多可配4支扫描枪（理论数 据）,可存储7000个字符信息。 （2）国家二级激光安全标准，光源抗度不 受人工照明和室外自然光照条件影响。 （3） 系统接口为IBM PS/2键盘，IBM PC/XT/AT，RS-232串口；标准2.0USB接口。 （4）支持多国语言，手动按键扫描，自感 扫描。
灵猫条码扫描器
—产品类
本文档由【扫描网】进行整理
灵猫Clevercat LM-6100激光条码扫描器
（1）灵猫Clevercat LM-6100误码率低于 八百万分之一，按键寿命高达五千万次。 （2）全自主知识产权，国家二级激光安全 标准，极其舒适的手感设计。 （3） LED指示灯，蜂鸣器提示，支持 PC/2键盘、USB、RS232等接口。
