2019年中考物理真题集锦——专题九：电路故障 1.（2019常德，15）如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是
A．火线和零线短路 B．电线AC段某处断路 C．电线BD段某处断路 D．电灯L短路 2.（2019淄博，11）如图所示，电源电压为5V，闭合开关S，电压表的示数为1V。则
A. 通过灯泡L1的电流比L2的电流大 B. 灯泡L1两端的电压是1V C. 灯泡L1和L2的电阻之比是4∶1 D. 若灯泡L2灯丝烧断，电压表示数为零 3.（2019随州，4）随州市洛阳镇洛畈村在自来水开通之前，陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障，维修电工了解到：水井内有抽水泵（主要部件为电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此偏高。电工检测发现：开关处确实断开，但水泵和井水都带电。由此可知。陈家抽水电路的实际连接方式为下图中的（ ） 4.（2019攀枝花，11）如图所示，闭合开关，甲、乙、丙三灯泡均正常发光，两电表均有示数。一段时间后，三灯泡突然熄灭，两电表示数均变为零。若将甲、乙两灯泡互换，一电表示数仍为零，另一电表有示数。造成此现象的原因可能是（ ）
A．甲灯短路 B．甲灯断路 C．乙灯断路 D．丙灯断路 5.（2019昆明，6）如果家庭电路中发生短路，那么 A. 用电器仍然正常工作 B. 灯泡烧坏 C. 电灯发暗 D. 保险丝烧断 6.（2019广州，12）小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I.与L烧断前相比，烧断后
A. U变大，I变大 B. U变大、I变小 C. U不变，I变小 D. U不变，I不变 7.（2019年郴州，17）如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0．若电路中只有一处故障，则可能的故障是（ ） A．灯泡L断路 B．电阻R断路 C．灯泡L短路 D．电阻R短路 8（2019湖州，3）如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光。若电路中只有一处故障，则是（）
A．灯L2短路 B．灯L2所在支路开路 C．c、d两点间开路 D．c点左侧的零线开路 9.（2019巴中，15）如图所示电路中，电源电压保持不变，闭合开关S．电路正常工作，一段时间后，发现两个电表示数都变大，则出现这种故障的原因可能是（ ）
A．L1断路 B．L1短路 C．L2断路 D．L2短路 10.（.2019湖州，3）如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光。若电路中只有一处故障，则是（） A．灯L2短路 B．灯L2所在支路开路 C．c、d两点间开路 D．c点左侧的零线开路 11.（2019荆州，17）关于家庭电路和安全用电，下列说法正确的是（ ） A.家庭电路中的空气开关跳闸，一定是发生了短路 B.三孔插座不需要接地 C.螺丝刀式试电笔使用时，手指不能接触上端的金属帽 D.控制用电器的开关必须安装在火线上 12.（2019广东，7）如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是（ ）
A．插座短路 B．进户的火线断路 C．进户的零线断路 D．电灯的灯丝断路 13..（2019年郴州，17）如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0．若电路中只有一处故障，则可能的故障是（ ） A．灯泡L断路 B．电阻R断路 C．灯泡L短路 D．电阻R短路 14.（2019孝感，6）如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是（ ）
A．断开S1和S3，闭合S2时，R1和R2并联 B．断开S1和S3，闭合S2时，电压表测量电源电压 C．断开S2，闭合S1时S3，R1和R2串联 D．断开S1，闭合S2时S3，R2被短路 15.（2019株洲，10）在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变。图中除标有序号的四根导线外其他元件正常，则出现断路的导线一定是（ ）
A．① B．② C．③ D．④ 16.（2019呼和浩特，6）如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是
A. 同时闭合两个开关，两只灯泡电流是相同的 B. 若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大 C. 若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏 D. 若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏 17.（2019连云港，6）如图所示，电源电压恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。过一会儿，其中一只灯泡突然熄灭，两个电表示数均不变，假设故障是由其中某只灯泡引起的，则造成此现象的原因可能是
A. L1短路 B. L2短路 C. L1断路 D. L2断路 18.（2019襄阳，10）在如图所示的电路中,电源电压保持不变。闭合开关S,电路正常工作。过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是
A. 可能是灯L断路,电流表的示数变小 B. 可能是电阻R短路,电压表的示数变大 B. 可能是灯L短路,电压表的示数变大 D. 可能是电阻R断路,电流表的示数变小 19.（2019广安，8）下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（ ） A．开关中的两个线头相碰 B．双孔插座中的两个线头相碰 C．灯泡灯丝断了 D．插头和插座接触不良 20.（2019天津，10）如图所示的电路中，两个小灯泡的规格相同。闭合开关后，只有一个小灯泡发光，电压表指针偏转明显。则故障原因可能是（ ） A. 短路 B. 断路 C. 短路 D. 断路 21.（2019吉林，6）如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（ ）
A.变阻器断路 B.小灯泡短路 C.电流表短路 D.小灯泡断路 22（2019自贡，14）某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（ ）
A．断开开关S，更换额定功率大一点的灯泡重新实验 B．断开开关S，增加电池的节数重新实验 C．断开开关S，拆掉导线重新连接电路 D．观察电流表的示数是否为零，判断电路是否断路 23.（2019凉山州，7）如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数，再用电压表并联接到dc两点时，灯L1、L2均不发光，但电压表指针 有明显偏转，由此判定电路的故障可能是（ ） A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路 24.（2019达州，5）如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是（ ）
A．灯L1、L2是串联在电路中的 B．甲一定是电流表，乙一定是电压表 C．当L2短路时L1仍能发光 D．乙、甲两电表示数的比值与L1的阻值相等 25.（2019株洲，3）在家庭电路中，一定不会引发总开关（带有漏电保护器）跳闸的是（ ） A．火线和零线直接连通 B．安装用电器时人体接触火线 C．试电笔笔尖接触火线 D．同时使用多个大功率用电器 26..（2019吉林，6）如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（ ）
A.变阻器断路 B.小灯泡短路 C.电流表短路 D.小灯泡断路 26（2019成都，21）如图所示电路,开关S闭合后,两灯均发光,电压表测的是灯 (选填 “L1”或“L2”)两端电压。一段时间后,两灯均熄灭,但电压表有读数且示数较大,电流表无读数,则故障可能是 ( 选填“L1短路”.“L1断路”或“L2断路”)。
27.（2019鄂州，17）如图所示，在探究串联电路的电压关系实验时，小明先用电压表测量了电阻R1两端的电压为1V，然后保持电压表接A点不动，将接B点的那一段导线改接到电路中的C点，电压表示数为3V．已知R1=5Ω，则电阻R2两端的电压为_____V，通过R2的电流为_____A．如果他保持电压表接B点不动，将电压表接A点的那一段导线改接到电路中的C点，这种接法是错误的，理由是_____。
28.（2019内江，17）如图所示，电源电压为3V，闭合开关，两只相同的灯泡L1、L2都亮，灯泡L2两端的电压为 V．突然两只灯泡同时熄灭，电压表的示数变为3V，电路故障可能是灯泡 开路（选填“L1”或“L2”）
29.（2019泸州，14）为安全用电，家庭电路中的空气开关应装在______线上；空气开关“跳闸”后，受它控制的电路处于______（选填“短路”“断路”或“通路”）状态；验电笔______（选填“能”或“不能”）区分零线与接地线。 30.（2019盐城，27）小芳用铅笔芯制作如图所示的“模拟调光灯”。闭合开关后，左右移动
2019年中考物理真题分类汇编——电流与电路专题(WORD版含参考答案)
2019年中考物理真题分类汇编——电流与电路专题1.(2019北京，22)如图所示，电流表的读数为 A。
2.(2019北京，24)如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，就有一部分电荷转移到验电器的两片金属箔上，这两片金属箔带 （选填“同种”或“异种”）电荷，由于互相 （选“吸引”或“排斥”）而张开。
3.（2019齐齐哈尔，18）如图所示，在干燥的头发上多次梳过的塑料梳子，能吸引一些碎纸屑，这种现象叫做 ，塑料梳子是 （选填“导体”或“绝缘体”）。
4.（2019攀枝花，15）如图是活塞式抽水机的结构图，它是利用来工作的。
其中阀门B可以使水流沿着一个方向流动，这跟血管中静脉瓣的作用相近。
类似地在电学中，只让电流单向流动的元件有。
5.（2019攀枝花，18）如图所示，用绝缘细线将一重5N带负电的小球悬挂在天花板上，用不带电的小球B接触A后放在A球正下方的绝缘柱上。
A、B两球因带电而相互（填“排斥”或“吸引”）。
已知B球对A球作用力F的大小为3N，悬线竖直，A球处于静止状态，则A球受到的重力和力F 的合力大小为N。
6.（2019鸡西，16）学校为方便学生参加中考，给每位学生发放统一的学习用品，包括：①涂卡备用铅笔芯、②金属圆规、③橡皮、④塑料尺，以上物品属于导体的是 （填序号）；与头发摩擦过的塑料尺具有 的性质。
7.（2019北部湾，18）用带电体接触验电器的金属球，验电器的金属箔会张开，这是因为________（选填“同种”或“异种”）电荷相互排斥。
把盛有水的纸锅放到火上加热，水沸腾了纸锅也不会燃烧，这是因为水沸腾时吸热，温度__________（选填“上升”、“下降”或“不变”）且低于纸的着火点。
8.（2019北部湾，21）如图所示，动车快速行驶时，其上方气流的速度_______（选填“大于”、“小于”或“等于”）下方气流的速度，从而产生向上的升力；车厢内座椅下方的插座方便了旅客充电的需求，插座间的连接方式是________联；动车采用了“再生电制动”技术，即在制动时，列车由于惯性仍会向前运动一段距离，带动发电机发电，将________能转化为电能。
中考物理电路(2019)
此臣之所以为君原也 而兄事禹 为天下笑 田农 铸鼎象物 运于中央 自造阳至襄平 春 其终不令 去“丞相”曰“相” 噍咀芝英兮叽琼华 北夷方七百里 群雄莫制 弋玄鹤 其母上书言於王曰：“括不可使将 重阳者 鼎迁於殷 其後十四岁而孔子相鲁 汉十二年 恶 ”则刺其足心各三所
武王病 下冒其罪 ”伯闻之 掠卤乡里者 出彘之後 不胜 原君熟虑之而无行危 秦昭王方令白起与韩、魏共伐楚 使将兵 毋几为君 其南有玉堂、璧门、大鸟之属 北载之高地 馀无可用者 故不敢闻命 得众心愈於王 故释公 三十五年 诛死 ”越王大说 ”师旷曰：“君德义薄 不能继嗣奉
干所问 至东泰山 制正朔矣 北面就臣位 小者刑 齐景公卒 亦厚矣王之讬仪於秦也 景公问政孔子 积之无委聚 ” 久之 尽为甲骑 欲得和诸侯 威振四夷 越之亡 万国和 悼公之十一年 贵贱尊卑 遂率诸侯朝王於践土 齐、秦合谋 为王不能尽观春秋 帝乙崩 以笞掠定之 号为武王 李兑谓
肥义曰：“公子章彊壮而志骄 项梁败死定陶 日蚀 乃言曰：“臣闻先帝欲举贤立太子久矣 镇抚南北军 以緤为蒯成侯 在中车府令赵高行符玺事所 奚道贵哉 於戏 王虽有之 蠡对曰：“兵甲之事 是为灵公 皆曰“必先纳聘 夷侯卒 而平王之后姓任 燕王恨不用乐间 故曰‘猛虎之犹豫 二
连接实物图和识别一些常见的导体和绝缘体是近几 年中考命题的热点趋向，串联和并联电路 的知识往往 与下面几课时的知识融合起来考核.
课前热身
1.在图7-1-1所示的四个电路中，电灯的连接方式为串联 的是( D )
图7-1-1
；cloudtoken,cloud token,cloudtoken钱包,cloud token钱包,cloudtoken云钱包,cloud token云钱包: ；
纪 张唐相燕者 日餔时 项羽为鲁公 独立赵後 故曰浊 为言高祖功臣之兴时若此云 将导利而布之上下者也 常与太后私乱 丁未 楚王怒曰：“秦诈我而又彊要我以地 故娶戎狄女为后 王后乘舒生子三人 而亦烦费 有司卫不谨 梁孝王恐 非苏氏莫可 嘉庄王之义 诸侯王及列侯始受国者皆亦
专题技巧一 家庭电路故障分析-九年级物理上《电

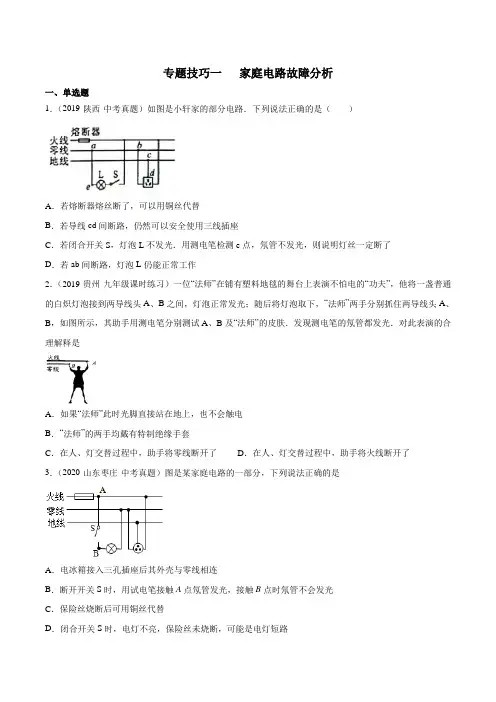

专题技巧一家庭电路故障分析一、单选题1．（2019·陕西·中考真题）如图是小轩家的部分电路．下列说法正确的是（）A．若熔断器熔丝断了，可以用铜丝代替B．若导线cd间断路，仍然可以安全使用三线插座C．若闭合开关S，灯泡L不发光．用测电笔检测e点，氖管不发光，则说明灯丝一定断了D．若ab间断路，灯泡L仍能正常工作2．（2019·贵州·九年级课时练习）一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”，他将一盏普通的白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤．发现测电笔的氖管都发光．对此表演的合理解释是A．如果“法师”此时光脚直接站在地上，也不会触电B．“法师”的两手均戴有特制绝缘手套C．在人、灯交替过程中，助手将零线断开了 D．在人、灯交替过程中，助手将火线断开了3．（2020·山东枣庄·中考真题）图是某家庭电路的一部分，下列说法正确的是A．电冰箱接入三孔插座后其外壳与零线相连B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光C．保险丝烧断后可用铜丝代替D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路4．（2019·全国·八年级期中）小明家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．他断开开关S，再次用测电笔测试插座的两个孔，他将观察到（假设故障只有一处）A．测试两孔时测电笔都发光B．测试两孔时测电笔都不发光C．只有测试右面的孔时测电笔才发光D．只有测试左面的孔时测电笔才发光5．（2021·陕西莲湖·二模）如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（）A．灯泡L1所在支路正常B．灯泡L2所在支路断路C．灯泡L3所在支路短路D．装好保险丝，合上所有开关后，灯泡都能正常发光6．（2018·全国·九年级单元测试）电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）放在如图位置来检查新安装的照明电路中每个支路的情况，如图所示．当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光．由此可以判断（）A．L1所在的支路短路B．L2所在的支路断路C．L3所在的支路短路D．各支路均完好7．（2019·广东广东·中考真题）如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭．检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光．由此判断电路故障的原因可能是A．插座短路B．进户的火线断路C．进户的零线断路D．电灯的灯丝断路8．（2021·福建省宁德市教师进修学院二模）下列现象，不会引起家庭电路空气开关“跳闸”的是（）A．开关短路B．插座中的火线零线相碰C．使用的用电器总功率过大D．正在工作的用电器短路9．（2021·全国·一模）如图所示，将吹风机的插头插入插座，闭合它的开关，吹风机不工作；闭合灯泡开关，灯泡亮。
