第11章 信号交叉口理论
交通流理论第八章
第八章无信号交叉口理论平面交叉口把相交的道路路段连接起来，构成路网。
因为在交叉口同一平面上有多股交通流动，考虑到交通安全，有时需要进行适当的交通控制。
按照有无交通控制，可将交叉口分为有交通信号控制的交叉口（简称为信号交叉口）和无交通信号控制的交叉口（简称为无信号交叉口）。
无信号交叉口是最普遍的交叉口类型，虽然它的通行能力可能低于信号交叉口，但它在网络交通控制中起到了非常重要的作用。
一个运行情况不良的无信号交叉口，可能会影响整个信号网络或者智能运输系统的运行，并且无信号交叉口理论是信号交叉口理论的基础，因此首先对无信号交叉口进行研究是非常必要的。
无信号交叉口不像信号交叉口那样会给驾驶员确定的指示或控制，驾驶员必须自己判断何时进入交叉口是安全的。
驾驶员所寻求的在交通流中进入交叉口的安全机会或“间隙”称为可插车间隙，它用时间来度量，并且等于某一车头时距。
可插车间隙理论是分析无信号交叉口运行的基本理论，其它的所有分析过程在某种程度上都依赖于可插车间隙理论，或者即使没有明确地应用该理论，但也是以它为基础的。
在无信号交叉口中，必须考虑车辆的优先权问题。
如果有一辆车试图进入交叉口，但此时存在优先级高于它的交通流，那么它必须让路给这些交通流。
另外，低级别交通流的存在也会影响高级别交通流的运行。
由此可见，无信号交叉口的车流间存在着相互作用。
本章的第一节首先讨论无信号交叉口的理论基础，着重介绍可插车间隙理论以及在该理论中用到的几种基本的车头时距分布。
普通的无信号交叉口（即四路相交）可分为二路停车和四路停车两类，即主路优先控制的交叉口（包括停车控制和让路控制）和主次路不分的交叉口。
在第二节中首先讨论了二路停车的无信号交叉口，第三节接着讨论了四路停车的无信号交叉口。
在考虑交叉口交通运行时还用到了经验方法，并且在许多情况下经验方法的结果也是比较准确的，与实际情况差别并不大，在第四节中介绍了这些方法。
第一节理论基础一、可插车间隙理论1. 可利用间隙可插车间隙理论是分析无信号交叉口的基本理论，理解该理论必须先理解可利用间隙的概念。
交叉口-1111111
交叉⼝-1111111平⾯交叉⼝交通管理⼀般规定6.1.1平⾯交叉⼝交通管理及有关附属设施，包括：交通控制信号灯、交通岛、标志、标线、隔离设施及绿化。
6.1.2交通管理及附属设施，必须与交叉⼝同步设计；新建交叉⼝应按本规程规定设计，改建及治理交叉⼝则应据此作改善设计。
6.1.3交叉⼝绿化设计不得影响交通安全与通畅；交叉⼝范围内以及机⾮隔离带、中央分隔带的绿化不得影响视距三⾓形；绿化布置不得影响⾏⼈过街；⾏道树的树⼲及枝叶不得侵⼊道路界限，不得遮挡驾驶员对交通信号灯与交通标志的视线。
（强制）6.1.4附属设施的布置不得有损于改善交通流的安全性与通⾏效率。
6.2交通信号灯的设置6.2.1交通信号灯应按公安部《道路交通信号灯设置规范》（GB14886-94）规定设置。
6.2.2有转弯专⽤车道且⽤多相位信号控制的⼲道上，按各流向车道分别设置车道信号灯。
6.2.3信号灯的设置，应包括机动车信号灯、⾏⼈信号灯、⾃⾏车信号灯。
当⾃⾏车交通流可与⾏⼈交通流同样处理时，可装⾃⾏车、⾏⼈共⽤信号灯。
6.3交叉⼝交通渠化设计及交通岛的设置6.3.1平⾯交叉⼝应采⽤交通岛、路⾯标线及交通流向标志作渠化设计，安全岛应按⾏⼈横道线宽度铺设⼈⾏道板。
（强制）6.3.2渠化的⾏驶路线应简单明了；根据各流向车流的安全⾏驶轨迹设计。
6.3.3交叉⼝内应把各流向交通流⾏驶轨迹所需空间之外的多余⾯积⽤标线或实体构筑导向交通岛。
6.3.4导向交通岛间导流车道的宽度应适当，应避免因过宽所引起的车辆并⾏、抢道现象；右转专⽤车道应按转弯半径⼤⼩设计车道加宽。
6.3.5交通岛不应设在竖曲线顶部。
6.3.6交通岛宜先⽤标线画出，实施⼀阶段后，按实际车流⾏驶轨迹作调整，再做成永久性的实体交通岛。
6.3.7交通岛⾯积不宜⼩于7.0m2，⾯积窄⼩时，可采⽤路⾯标线表⽰。
6.3.8导流交通岛边缘的线形为直线与圆曲线的组合，其偏移距，内移距及端部圆曲线半径见图6.3.8-1，最⼩值可按表6.3.8-1取⽤；导流交通岛各部分的要素见图6.3.8-2，最⼩值可表6.3.8-2取⽤；需要时，导流交通岛可兼作为⾏⼈过街安全岛使⽤。
webster配时法

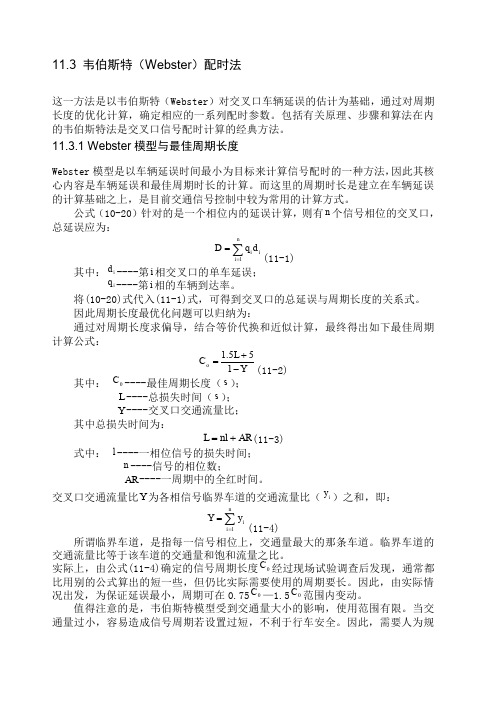

11.3 韦伯斯特（Webster ）配时法这一方法是以韦伯斯特（Webster ）对交叉口车辆延误的估计为基础，通过对周期长度的优化计算，确定相应的一系列配时参数。
