手把手教你感应加热电源脉冲频率调功法
手把手教你感应加热电源脉冲频率调功法
感应加热电源是目前加工领域中应用最广泛的设备之一，依照其负载等效线路的设计方式，我们可以将市面上的感应加热电源分为串联谐振型和并联谐振型两种类型。
而为了使串联谐振型加热电源适应工作条件的要求，往往需要工程师使用脉冲频率调功法对其输出功率进行调整。
本文将会就这种调功技术进行简要介绍和分析。
其实，使用脉冲频率调功法进行感应加热电源输出功率调整的原理十分简单，它主要是通过改变逆变器开关频率来改变输出阻抗以达到调节输出功率的目的。
在这里我们以最基础的串联谐振电源为例，该种类型的加热电源负载等效电路如图所示：
图为串联谐振的等效电路
在该电路中，负载的等效阻抗为：
那幺，依据该计算公式，则有：
在f从0到无限大的变化过程中|Z|的变化如下图所示：
串联谐振的负载频率特性。
逆变器功率调节闭环控制原理
逆变器功率调节闭环控制原理一、概述逆变器是一种电力电子器件，它用于将直流电能转换为交流电能，常用于太阳能发电系统、风力发电系统等。
逆变器功率调节是指通过调节逆变器的工作状态，实现对输出功率的控制。
闭环控制是一种控制方法，通过对输出信号与期望信号进行比较，通过改变控制量来实现输出信号的稳定和精确控制。
二、逆变器功率调节闭环控制原理逆变器功率调节的闭环控制原理主要包括以下几个方面：1. 反馈信号采集逆变器中需要采集反馈信号，用于与期望信号进行比较。
一般情况下，反馈信号可以通过传感器来获取。
例如，可以通过电流传感器和电压传感器分别采集电流信号和电压信号。
这些信号可以作为反馈信号，用于闭环控制中的反馈环节。
2. 比较器在闭环控制中，需要将反馈信号与期望信号进行比较，以确定差异。
比较器是一个重要的组件，用于将两个信号进行比较，并产生差异信号。
差异信号可以用于控制逆变器的工作状态。
3. 控制器控制器是闭环控制系统中的关键组件，用于根据比较器产生的差异信号来确定控制量。
控制器可以采用不同的控制算法，如比例控制、积分控制、微分控制等。
控制器通过对差异信号进行处理和计算，生成逆变器的控制信号。
4. 逆变器开关控制逆变器的工作状态可以通过开关控制来实现。
根据控制器生成的控制信号，逆变器可以控制开关的通断状态，从而调节输出功率的大小。
逆变器开关控制是逆变器功率调节的关键环节。
逆变器功率调节闭环控制的流程可以简化为以下几个步骤：1. 期望信号设定在逆变器功率调节过程中，首先需要设定期望信号。
期望信号表示我们希望实现的输出功率大小。
2. 反馈信号采集逆变器通过传感器采集输出电流和电压信号作为反馈信号，用于与期望信号进行比较。
3. 比较器比较比较器将反馈信号与期望信号进行比较，产生差异信号。
4. 控制器计算控制器根据比较器产生的差异信号进行计算，生成控制量。
5. 逆变器开关控制根据控制器生成的控制量，逆变器控制开关的通断状态，从而调节输出功率大小。
10kw逆变电源主电路设计汇总
前言逆变是利用晶闸管电路把直流电转变成交流电,这种对应于整流的逆向过程。
例如：应用晶闸管的电力机车，当下坡时使直流电动机作为发电机制动运行，机车的位能转变成电能，反送到交流电网中去。
又如运转着的直流电动机，要使它迅速制动，也可让电动机作发电机运行，把电动机的动能转变为电能，反送到电网中去。
把直流电逆变成交流电的电路称为逆变电路。
在特定场合下，同一套晶闸管变流电路既可作整流，又能作逆变。
变流器工作在逆变状态时，如果把变流器的交流侧接到交流电源上，把直流电逆变为同频率的交流电反送到电网去，叫有源逆变。
如果变流器的交流侧不与电网联接，而直接接到负载,即把直流电逆变为某一频率或可调频率的交流电供给负载，则叫无源逆变。
交流变频调速就是利用这一原理工作的。
有源逆变除用于直流可逆调速系统外，还用于交流饶线转子异步电动机的串级调速和高压直流输电等方面。
逆变电源因体积小、重量轻、节材、节能、转换效果高等特点，现已得到了广泛应用。
目前逆变电路的拓扑结构主要有单端正激式、单端反激式、推挽式、半桥式、全桥式等多种类型。
根据需求可采用不同拓扑形式的逆变电路满足其需求。
目前IGBT （绝缘栅双极型晶体管）是逆变电源中常用的功率器件，已逐步取代原晶闸管、晶体管、场效应管（MOSFET）。
由于桥式逆变电源在选择功率开关器件耐压要求可以稍低，并有较高的功率输出，现通常采用全桥式逆变电路来实现较大功率输出。
课程设计所要求做的是2kw的逆变电源主电路设计（要求：电网电压380v，允许变化10%,要求输出220v，50KHz交流电压向负载供电）。
目录1. 逆变电源发展及主电路的选择………………………………………………………1.1 逆变电源的发展··················································1.2 主电路的结构选择············································2. 主电路部分设计……………………………………………………………………2.1 整流电路设计部分………………………………………………………………2.1.1 整流二极管的选择…………………………………………………………2.1.2 整流二极管的保护设计……………………………………………………的选取………………………………………………………………2.2 滤波电容Cd2.3 斩波电路设计······················································ 2.3.1 斩波参数的选择············································2.4 逆变电路部分设计…………………………………………………………………2.4.1 绝缘栅双极型晶体管（IGBT）的选择…………………………………2.4.2I G B T的保护设计…………………………………………………3. 高频变压器设计部分…………………………………………………………………3.1 高频变压器主要参数………………………………………………………3.2 变压器磁芯的选择………………………………………………………………3.3 高频变压器一次侧、二次侧绕组匝数计算································3.4 计算绕组导线线径及估算铜窗占有率························4.心得体会…………………………………………………………………………5.参考文献…………………………………………………………………………………1.逆变电源发展方向及主电路的结构选择1.1 逆变电源的发展方向高频逆变电源的发展与电力电子技术和器件的发展密切相关，高频逆变式电源正是随着现代电力电子技术的发展而发展起来的。
串联谐振逆变器电路原理
串联谐振逆变器电路原理
串联谐振逆变器是一种非常重要的电力电子器件，它与傅立叶变换器(PFC)和功率放大器(PA)一起构成了高效变流器的重要部分。
它
可以从一个电源中调节输出电压，实现精确的功率控制，同时也能实现低通滤波功能。
串联谐振逆变器的传统电路结构主要由两个LC谐
振电路和一个桥接式可控硅组成，该电路具有较高的效率和稳定性，可用于单相和多相的调节。
串联谐振逆变器电路原理主要涉及到两个谐振电路的建立，即电感加电容的串联组合以及两个开关的正确变换。
由于桥接式可控硅的引脚可以无线控制，因此可以使用脉宽调制(PWM)技术实现谐振电路
的开启和关闭，从而改变输出潮流的相位和大小。
当两个谐振电路建立后，当脉宽调制电路控制其中一个开关加电时，具有另一个开关作用的电流激励会形成一个电感激励电流，随后另一个开关被控制关闭，此时，在电路中会形成足够的能量储存，从而产生输出的正弦波。
在实际应用中，串联谐振逆变器的输入为直流电压，并将其转换成交流电压供给目标装置。
它的主要优点是可以实现高效率的输出，并且非常稳定。
此外，该电路可以实现低频滤波，抑制纹波，提高过载能力，从而提高电源的可用性和可靠性。
在应用方面，串联谐振逆变器可用于大功率LED灯、逆变空调、电脑电源和MP3、MP4播放器等电子装置的供电，由于具有高效率和
稳定性的性能，因此被广泛应用于各种电力电子系统中。
总之，串联谐振逆变器是一种先进的电力电子调节装置，可以实
现低频滤波，压制纹波，提高稳定性和功率因数等多种功能，为实现高效率、低噪音的电源提供了可靠保障。

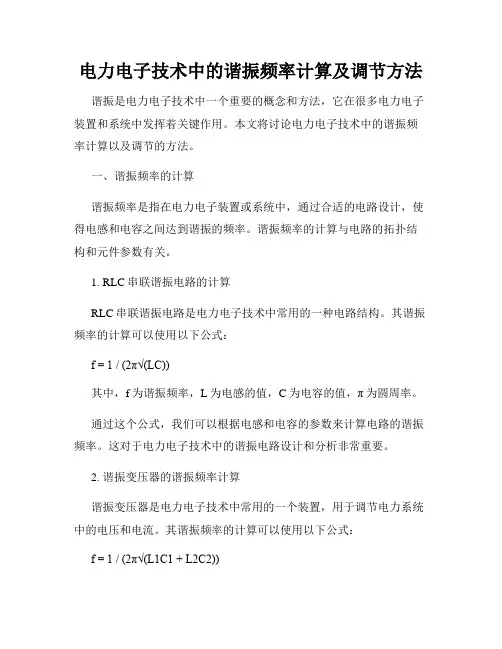

电力电子技术中的谐振频率计算及调节方法
电力电子技术中的谐振频率计算及调节方法谐振是电力电子技术中一个重要的概念和方法，它在很多电力电子装置和系统中发挥着关键作用。
本文将讨论电力电子技术中的谐振频率计算以及调节的方法。
一、谐振频率的计算谐振频率是指在电力电子装置或系统中，通过合适的电路设计，使得电感和电容之间达到谐振的频率。
谐振频率的计算与电路的拓扑结构和元件参数有关。
1. RLC串联谐振电路的计算RLC串联谐振电路是电力电子技术中常用的一种电路结构。
其谐振频率的计算可以使用以下公式：f = 1 / (2π√(LC))其中，f为谐振频率，L为电感的值，C为电容的值，π为圆周率。
通过这个公式，我们可以根据电感和电容的参数来计算电路的谐振频率。
这对于电力电子技术中的谐振电路设计和分析非常重要。
2. 谐振变压器的谐振频率计算谐振变压器是电力电子技术中常用的一个装置，用于调节电力系统中的电压和电流。
其谐振频率的计算可以使用以下公式：f = 1 / (2π√(L1C1 + L2C2))其中，f为谐振频率，L1和L2分别为一次侧和二次侧的电感值，C1和C2分别为一次侧和二次侧的电容值，π为圆周率。
通过这个公式，我们可以计算谐振变压器中的谐振频率，从而实现对电力系统中电压和电流的调节。
二、谐振频率的调节方法谐振频率的调节是电力电子技术中一个重要的技术问题。
根据具体的应用需求，我们可以采用以下方法进行谐振频率的调节。
1. 调整电感或电容的值通过改变电感或电容的值，可以调节电力电子装置或系统的谐振频率。
一般来说，增加电感值可以降低谐振频率，而增加电容值可以增加谐振频率。
因此，根据需要，我们可以通过调整电感或电容的值来达到所需的谐振频率。
2. 使用可调谐元件可调谐元件是一种特殊设计的元件，可以根据需要进行频率调节。
在电力电子技术中，我们可以使用可调谐电感或可调谐电容来实现谐振频率的调节。
这些可调谐元件可以通过改变其参数或使用外部的控制信号来调节谐振频率。
串联谐振逆变器电路原理
串联谐振逆变器电路原理1 什么是串联谐振逆变器串联谐振逆变器(又称全谐振逆变器)是一种特殊的间歇式单相恒电流逆变器，它组合了两个谐振回路：一个串联单相谐振回路，另一个是并联谐振回路。
它可以有效提高DC/AC转换效率，减小负载由电流变化引起的谐波。
串联谐振逆变器的基本原理是将直流技术和谐振技术有机地结合在一起，充分利用两者相互协调作用，实现直流/交流电能轮换。
2 串联谐振逆变器电路原理串联谐振逆变器一般由输入滤波电路、控制回路、DC到DC变换电路、恒频谐振电路和节能电路组成。
其中输入滤波电路是降低投入电源中各频段电噪比的电路，DC到DC变换电路可以将投入电源的直流电量变成适合于控制回路的脉冲电压，控制回路的作用是根据投入的幅值确定恒频谐振电路的谐振频率，控制IGBT的导通，以实现不同幅度的输出功率，节能电路是检测输出负载的电压下降情况，实现输出电压在额定值内稳定，有效使得设备在正常功率下的最低功耗。
3 工作原理当串联谐振逆变器工作时，投入电源中的直流电量由DC到DC变换电路变成脉冲电压，经控制回路确定谐振电路的工作频率，由此控制IGBT的导通，实现电能轮换，最后将投入电源转换成输出电压。
节能电路的作用是在负载改变时实现输出电压的变化，以满足负载的需要，从而实现恒定的电压输出和最大的能量效率。
4 优点串联谐振逆变器具有定电压、定电流、常见复杂波形输出、低逆变失真、简单操作、低副谐波失真和宽范围输出调节等优点。
由于串联谐振逆变器的输出功率可以根据负载的变化动态调整，使得更多的能量转化成纯正的交流电，节约能源效率更高，电能损耗更低。
总结而言，串联谐振逆变器由于其输出功率可以根据负载的变化动态调整，可以产生定电压、定电流以及低谐波失真的高效电能，是一种理想的DC/AC转换器。
串联谐振通用操作说明
串联谐振通用操作说明
串联谐振通用操作步骤
正确按照接线示意图及相关要求连接试验回路，在现场设置试验警示标记，正确设置各项试验参数。
1.自动试验：
进入图2界面，点击“自动”，进入下图4界面，点击“启动”，“确认”，则自动进行调谐、升压、计时、降压。
图 5
界面依次如下：调谐
为了更好地找到准确的谐振点，仪器在本功能下的调谐分为粗调和细调两步，均为自动进行，只有完成了调谐，才自动进入到下一界面；
因为是在低电压下的调谐，所产生的高压电压不会对被试品有任何的损害，所以请耐心等待。
即使在最不利的情况下，自动调谐的时间也不会超过3分钟！升压：
计时：
降压：
试验完成：
在试验过程中出现保护动作时，均有相关界面显示。
2.手动/半自动试验：
进入图2界面，点击“手动”，进入下图4界面，点击“启动”，“确认”，，
则可以进行手动/自动调频、手动升降压。
图6
半自动试验：点击“调谐”，则自动调谐，调谐完成后点击电压“加、减”手动
升压。
手动试验：点击频率“加、减”，则手动调谐，调谐完成后点击电压“加、减”
手动升压。
5.5.3.资料查询及输出试验结果
进入图2界面，点击“资料”，进入资料界面，点击“上页”，“下页”，可以调阅历次试验记录，在用户要求时，可以升级为带USB接口的，插入U 盘，点击“保存”即可以把当页试验记录输入到U盘保存。
