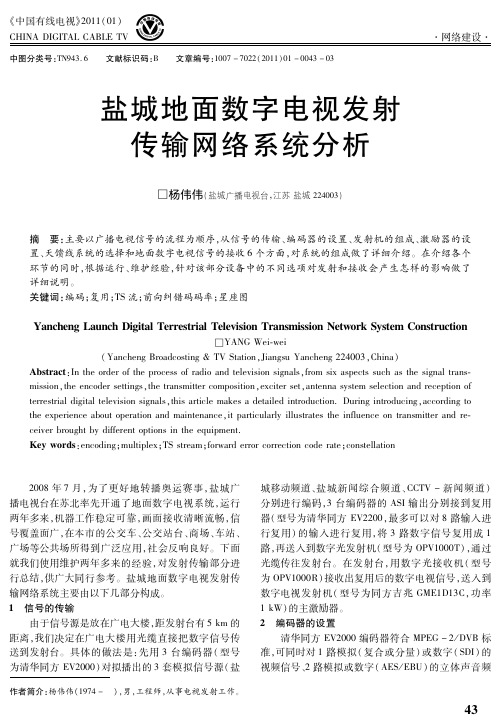

盐城地面数字电视发射传输网络系统分析
作者简介杨伟伟#061 75 男工程师从事电视发射工作
城移动频道* 盐 城 新 闻 综 合 频 道* $$+/7新 闻 频 道 $ 分别进行编码&2 台编码器的 (`&输出分别接到复用 器# 型号为清华同方 ./!!""&最多可以对 a 路输入进 行复用$ 的输入进行复用&将 2 路数字信号复用成 # 路&再送入到数字光发射机# 型号为 :9/#"""+$ &通过 光缆传往发射台) 在发射台&用数字光接收机# 型号 为 :9/#"""S$ 接收出复用后的数字电视信号&送入到 数字电视发射机# 型号为同方吉兆 *^.#)#2$&功率 # XG$ 的主激励器) ><编码器的设置
55!""a 年 6 月&为了更好地转播奥运赛事&盐城广 播电视台在苏北率先开通了地面数字电视系统&运行 两年多来&机器工作稳定可靠&画面接收清晰流畅&信 号覆盖面广&在本市的公交车*公交站台*商场*车站* 广场等公共场所得到广泛应用&社会反响良好) 下面 就我们使用维护两年多来的经验&对发射传输部分进 行总结&供广大同行参考) 盐城地面数字电视发射传 输网络系统主要由以下几部分构成) ;<信号的传输
清华同方 ./!""" 编码器符合 ^9.*7! _)/-标 准&可同时对 # 路模拟# 复合或分量$ 或数字# `)&$ 的 视频信号*! 路模拟或数字# (.` _.-<$ 的立体声音频
浅析德芯1kW数字电视发射机原理、维护要点及检修方法
76 视听 •SHI TING 2018年 第 4 期技术维护1 引言随着中央广播电视节目无线数字化覆盖工程的实施，广西各市县区的广播电视发射台站均已成功播出地面数字电视节目。
地面数字电视具有节目丰富、画面清晰、抗干扰性强等优点，受到了广大人民群众的热烈欢迎。
目前我区各市县区广播电视发射台站较多使用成都德芯生产的地面数字电视1kW 或300W 发射机。
本文简单分析了德芯1kW 地面数字电视发射机的原理、维护要点、常见故障及检修方法，对其它品牌型号数字电视发射设备的维护也有一定的参考意义。
2 发射机构造及工作原理德芯DUT-8313（1kW）地面数字电视广播发射机由主、备地面数字电视广播激励器；主、备前级推动单元；三路功率分配器、3个400W 功率放大器、三路功率合成器、输出滤波器、供电电源组、防雷保护、监控显示单元和散热系统等组成。
发射机系统原理框图如图1所示。
数字广播电视节目码流（TS 流），经信号线传输至激励器的ASI1和ASI2接口。
激励器将输入的TS 流经过信道编码与调制单元处理后，输出的数字IQ 信号送入D/A 芯片（AD9789）进行D/A 变换，并将D/A 转换信号送入上变频处理成射频信号后，由可变增益放大器（ADL5330ACPZ）对射频信号功率进行控制，通过模拟滤波后，输出到前级推动单元。
前级推动单元内的步进衰减器和AGC 电路对输入射频信号的功率进行控制后，送到前置放大器对信号进行前置放大，再经过20W 推动放大器，输出约20W的射频信号到射频切换单元。
射频切换单元的主要功能是切换主、备激励器和主、备前级推动单元。
射频切换单元工作在自动切换模式时，当主路激励器和主路前级推动单元出现故障，射频切换单元可自动切换至备路激励器和备路前级推动单元工作，保证广播电视节目正常播出。
经过射频切换单元选择的射频信号，经三路功率分配器分配到3个400W 功率放大器分别进行放大，再经三路功率合成器完成整机功率的合成，进入输出滤波器后通过天馈线系统发射，实现地面数字电视信号的无线覆盖。

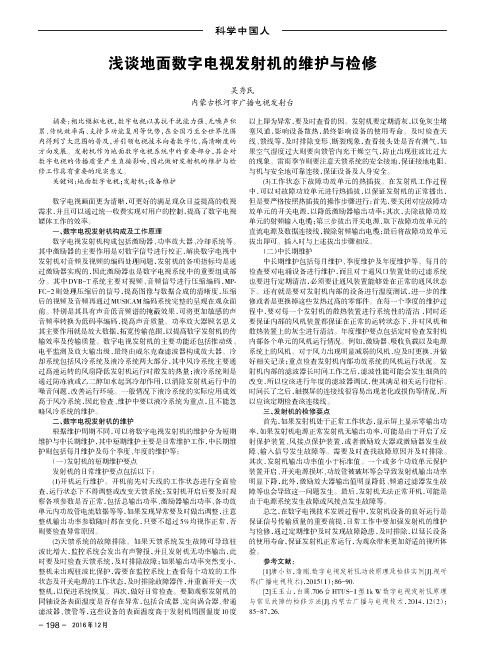

浅谈地面数字电视发射机的维护与检修
方 向发展
。
发射 机 作 为 地 面 数 字 电 视 系统 中的 重 要 部分 其 会 对
, , 。
数 字 电 视 的 传 播 质 量产 生 直 接 影 响 因 此 做好发射 机 的 维 护 与 检 修 工 作 具 有 重 要 的 现 实 意义
关 键 词 地 面 数字 电视 ; 发射 机 ; 设 备 维护
,
需 求 并且 可 以 通 过 统 一收费 实现对 用 户 的控制 提 高 了数 字 电 视 媒体工作 的效 率
, , 。
一 数字 电视 发 射 机构成 及 工 作 原 理
、
数 字 电视发射机 构 成包括激励器 功 率 放大器 冷 却 系 统等 其 中激励器 的主要 作 用 是对 数 字 信 号 进行校 正 解 决数 字 电 视 中 发射机对音 频及 视 频的 编码 处 理 问题 发射机 的各 项指 标 均 是 通 过 激励器实现 的 因 此激励器 也是 数 字 电视 系 统 中 的重 要 组成部 一 分 其 中 D V B T 系 统 主要 对 视 频 音 频 信 号 进 行压缩 编码 M P 一 FC 2 则处 理 压缩 后 的信 号 提 高 图像 与 数 据合成 的 清 晰 度 压 缩 I C A M 编码 系 统 完 整 的呈 现 在观众 面 后 的视 频及 音 频 再 通 过 M u S 前 特别是 其具 有 声音低音 频 谱 的掩蔽 效果 可 将 更 加 敏 感 的 声 音 频 率 转换 为 低码 率 编码 提 高声音质量 功 率 放大器顾 名 思 义 其 主要 作 用就是放大 数 据 拓宽 传 输 范 围 以 提 高 数 字发射机 的 传 输效 率 及 传 输质量 数 字 电视发射机 的主要 功能 还 包括推 动 级 电平监 测 及 放 大输 出 级 最 终 由威尔 克森 滤波 器 构 成放 大器 冷 却 系 统包括风 冷系 统 及 液 冷系 统 两 大部 分 其 中风 冷 系统 主要 通 过 高 速 运 转 的风扇 降低发射机 运 行 时散发 的热 量 ; 液 冷系 统 则 是 通 过 防冻液或 乙 二 醇加水 起 到冷 却作 用 以 消 除发射机 运 行 中 的 噪音 问题 改 善 运 行 环 境 一 般情况 下 液 冷系 统 的实 际应 用 成效 高 于 风 冷系 统 因 此检查 维护 中要 以 液 冷 系统 为 重点 且 不 能忽 略 风 冷系 统 的维护 二 数字 电视 发 射 机的维护 根 据 维护周 期 不 同 可 以 将 数 字 电 视发射机 的维护 分 为 短期 维护 与中 长期 维护 其 中短期 维护主要 是 日常 维护 工作 中长 期 维 : 护则 包括每月维护及 每 个 季 度 年 度 的维护 等 ( 一 ) 发射机 的短期 维护要 点 : 发射机 的 日 常维护要 点包括 以 下 (l ) 开 机 运 行 维护 开 机前 先 对 天 线 的 工作状 态 进行全 面 检 查 运行状 态下不得调整 或改变 天 馈 系 统 ; 发射机 开 启 后要及时 观 察 各 项 参 数 是 否 正 常 包括 总 输 出 功 率 激励器 输 出 功 率 各功放 单元 内功放管 电流数 据等等 如果发现 异 常 要及时做 出调整 注 意 整 机输 出 功 率 参数 随 时 都 在变化 只 要不 超 过 5 % 均 视作 正 常 否 则要 检查 异 常原 因 ( 2 ) 天 馈 系 统 的 故 障排 除 如果 天 馈 系 统发生故 障 可导 致 驻 波 比 增 大 监控 系 统 会发 出有 声警报 并且 发射机 无 功 率 输 出 此 时要及 时 检查 天 馈 系 统 及时 排除故 障 ; 如果 输 出 功 率 突然 变 小 整 机未 出现驻 波 比 保 护 需 要 在监控 系 统上查看 每个 功放 的 工作 状 态及开 关 电 源 的工作状 态 及时排 除故 障器件 并重 新 开 关 一 次 整 机 以 促 进 系 统恢复 再 次 做好 日常检查 要 勤观 察 发射机 的 同轴设 备表 面 温 度 是 否 存在 异 常 包括合成器 定 向涡 合器 带 通 0 度 滤 波器 馈管 等 这 些 设 备 的表 面 温 度 高 于 发 射机 周 围温 度 1
关于地面无线数字电视发射机的故障总结分析
关于地面无线数字电视发射机的故障总结分析随着数字技术的快速发展，近年来地面无线数字电视得以加速普及。
本文对1KW地面无线数字电视发射机在运行中出现的故障进行了技术分析。
标签：BLF888；显示屏；切换；信号源1KW地面无线数字电视发射机由激励器、前级放大器、分配器、切换器、功率放大器、功率合成器和定向耦合器及控制显示单元构成。
来自前端的TS流由激励器调制变频后输出RF射频信号。
控制显示单元通过切换器来选擇主或备激励器，将其中1路选择信号送入前置放大器放大后经分配器作为功率放大器的激励信号，4个功率放大器将RF信号放大后通过合成器将信号输送至定向耦合器和滤波器经天线发射出去。
一、发射机显示输出功率偏低或无输出1、功率放大器存在故障。
功率放大器内包含3个120W功放模块，3分配器和3合成器及控制板。
每个120W功放模块采用1只LDMOS超高频射频功率晶体管BLF888和外围器件组成，该晶体管为双晶体管，模块的输入输出采用Doherty电路匹配，直流驱动电压50V，标称阻抗50欧姆，工作于甲乙类，共源推挽式放大。
3分配器和3合成器由威尔金森电路设计。
常见的故障现象是发射机的输出功率突然下降，输出功率降至约600～700W右，反射功率无明显变化，显示屏显示故障功率放大器明显低于300W，此外单个功放的直流电流也下降，约7～8A（正常在15A左右），查阅发射机控制监测数据面板可以看到一只功放电流明显偏低。
通常是功率晶体管的一半损坏，另一半还可以正常工作。
但工作一段时间后也会损坏。
打开功率放大器的上盖，采用电阻测量法判断损坏的LDMOS晶体管。
将3用表拨到电阻档，测量LDMOS晶体管BLF888的栅源对地阻值，栅极正常阻值一般约3kΩ，源级输出阻值无穷大，根据该条件判断管子是否损坏。
此外损坏的晶体管周边通常出现阻抗匹配SMD元器件烧糊或脱焊现象，这些器件也需要更换，当发现电路板的基材覆铜面烧毁现象，必须更换掉整个电路板，确保全部功放模块具有一致的幅频特性。
中央广播电视节目无线数字化覆盖工程地面数字电视发射系统分析
观摘要：为了能够进一步加强中央广播电视节目的覆盖范围，确保村村通工程顺利建设，满足广大人民群众的文化需求。
中央广播电视节目通过加快无线广播电视的改革进程，优化广播电视公共服务的整体质量，积极推进无线数字化覆盖工程的建设，确保无线广播电视数字化工作顺利开展。
本文通过对中央广播电视节目无线数字化覆盖工程地面数字电视发射系统的构成进行分析，明确无线数字化覆盖工程的主要优势，全面提高广播电视节目的信号传输质量。
关键词：中央广播电视节目；无线数字化覆盖工程；地面数字电视发射系统随着科学技术的快速发展，广播电视无线数字发射与节目传送技术取得了非常明显突破。
利用光缆对信号进行传输或电波接收能够实现节目的传输，但在传输的过程中很容易受到许多因素的干扰，造成节目传输失败。
过去人们主要通过天线等方式来接收节目信号，但很容易受到距离、天气等多种因素影响。
现阶段，广播电视台已经通过利用无线数字技术对信号进行传输，用户只需要安装信号接收器就能够正常的收看收听节目。
一、地面数字电视激励器在选择地面数字电视接收器的过程中，首先应该对信号源编码与复用处置等工作进行处理，确保TS流进行变频调节转换为特定视频，从而实现数字信号的传输，在转换的过程中激励器能够对信道映射频率变换同时还能够实现已校正性能的功能，在地面数字电视广播激励的过程中，能够对数字广播系统的稳定运行产生重要影响，所以工作人员必须要积极加强对新时期中央广播电视节目无线数字化工程建设的深入探究，从而准确判断激励器技术的主要[1]标准，保证系统安全稳定运行。
根据地面数字电视广播激励器技术的具体要求和实际测量方法，在实际测试时要确保符合GBT28436-2012的相关规定，尤其是要确保仪器测试频点元器件测试模式。
严格按照规范流程操作，选择正确的测试方法，有效调节误差，保证激励器能够正常稳定的工作。
二、地面数字电视发射机地面数字电视发射机能够确保TS流的数据信号得到全面保存，而且也能够利用激励器编码转换工作，将TS流数据信号转变为接收信号。
地面数字电视三工器的原理分析与维护
194 RADIO & TV JOURNAL 2020.03技术维护一、引言随着地面数字广播电视技术的发展及普及，地面数字电视三工器在无线广播电视领域得到了日益广泛的应用。
地面数字电视三工器可以将三个不同频道的发射机射频信号转化为组合信号，并通过一副宽频天馈系统发射出去，节约了资源和成本。
在技术方面，数字电视三工器具有良好的电气性能，它本身就具有滤波隔离作用，不同频道信号之间互不干扰，大大减小了使用多副天线近距离产生的串扰，且后期的调试维护成本低，因此其应用范围很广。
二、地面数字电视三工器的结构和工作原理县级台站地面数字电视使用的是全桥三工器，如图1所示，它由六个3dB 定向耦合器、六个带通滤波器、三个吸收负载及馈管连接而成，每两个3dB 定向耦合器和两个带通滤波器组成一个桥式双工器，依次经过级联合成数字电视三工器。
（一）3dB 定向耦合器的原理3dB 定向耦合器是一个四端口器件，它由两根长度为λ/4 (或奇数倍λ/4)的带状传输线构成，两根带状线互相耦合，且有一个公共外导体。
其原理是利用两根带状线的信号传输与耦合实现不同端口的信号分配与合成。
如图1所示，以3dB 定向耦合器（3dB1）为例，A1-D1和B1-C1分别表示两根互相耦合的带状传输线。
假设A1端为信号输入端，当从A1端输入功率为f1的信号时，则直通端D1输出功率为f1/2，相位滞后A1端90°的直通信号；耦合端B1输出功率为f1/2，相位与A1端相同的耦合信号；C1端是隔离端，电流为零，无功率输出。
同样，当信号从B1端输入时，即把B1端作为输入端，则C1端为直通端，A1端为耦合端，D1端为隔离端。
假设A1、C1端同时送入同频等幅、功率为f1的信号，且C1端信号滞后A1端90°，B1和D1端信号输出情况如下：B1端:C1端输入的信号在B1端直通输出，相位又延迟90°，与A1端耦合过来的信号相位相差180°，两输出信号反相叠加，输出功率为零。
地面数字电视广播发射设备技术参数和指标要求
一、 地面数字电视广播发射设备技术参数和指标要求（一）、基于卫星传输的地面数字单频网技术参数和指标要求（规格型号：KFSJ-VI-805）1、范围本技术要求适用于符合国标（GB 20600-2006）、并且可用于地面数字电视广播激励器（支持基于卫星传输的单频网）的采购技术规范，并用于出厂验收和现场验收。
2、参照标准GB 20600-2006 《数字电视地面广播传输系统帧结构、信道编码和调制》GB/T 28436-2012 《地面数字电视广播激励器技术要求和测量方法》GB/T 28434-2012 《地面数字电视广播单频网适配器技术要求和测量方法》GB/T 14433-1993 《彩色电视广播覆盖网技术规定》GD/J 066-2015 《基于卫星传输的地面数字电视单频网适配器技术要求和测量方法》GD/J 067-2015 《基于卫星传输的地面数字电视单频网激励器技术要求和测量方法》3、技术参数要求3.1一般要求3.1.1环境条件环境条件要求如下：a) 环境温度4正常工作：5℃～45℃；允许工作：0℃～50℃；b) 相对湿度正常工作：≤90%（20℃）；允许工作：≤95%(无结露)；c) 大气压力：86kPa～106kPa。
3.1.2工作电压a) 电压幅度：176V～264V AC。
b) 电源频率：50Hz±1Hz。
3.2接口要求a) 数据输入采用ASI接口，BNC接头，阴型，输入阻抗为75Ω；b) 10MHz时钟输入采用BNC接头，阴型，输入阻抗为50Ω，AC耦合，600mV≤VP-P≤900mV；c) 1pps输入采用BNC接头，阴型，TTL电平，输入阻抗为50Ω；d) 射频输出采用SMA或BNC或N型接头，阴型，输出阻抗为50Ω；e) 监测输出采用SMA或BNC接头，阴型，输出阻抗为50Ω；f) 遥控、监控接口采用RS232或RS485或RJ45，其中RS232采用DB9接头，阳型；RS485采用DB9接头。
地面数字电视发射系统基本原理分析
地面数字电视发射系统基本原理分析
地面数字电视发射系统是指将数字电视信号通过天线发送到用
户收视设备播放的系统，其基本原理包括数字电视信号产生、数字
信号的传输、调制、功率放大和天线辐射等几个方面。
数字电视信号的产生主要是指数字视频、数字音频、程序指南
等各种数据的采集、编码、压缩和封装等过程，产生的数字信号可
以存储在播放设备中或通过数据传输方式输入到发射系统中。
数字信号的传输可以采用光纤、同轴电缆等传输介质，其中光
纤传输具有带宽大、传输距离远、能耗小等优点，被广泛应用于数
字电视信号的传输中。
调制是将数字信号转化为模拟信号的过程，主要采用的调制方
式包括正弦波调制（AM）、脉冲调制（PM）、脉冲幅度调制（PAM）
等多种方式，其中正弦波调制应用最广泛。
功率放大是将调制后的信号进行放大以便更好地辐射到空间中，功率放大器主要采用管子、晶体管等电子器件实现。
天线辐射是将功率放大后的信号通过天线辐射出去的过程，天
线的作用是将信号转化为电磁波并将其发送到空气中，同时将空气
中的电磁波转换为电信号，从而实现信号的传输。
总之，地面数字电视发射系统的基本原理是将数字电视信号进
行编码、传输、调制、功率放大和天线辐射等多个环节的处理，通
过高效可靠的信号传输，向用户提供清晰、流畅、多样化的数字电
视节目。
1。
dut-8322地面数字电视广播发射机故障检修一例
一、引言随着中央广播电视节目无线数字化覆盖工程的实施，广西各市县区的广播电视发射台站均已成功播出地面数字电视节目。
地面数字电视具有节目丰富、画面清晰、抗干扰性强等优点，受到了广大人民群众的热烈欢迎。
目前我区各市县区广播电视发射台站较多使用成都德芯生产的1KW 或300W 数字电视发射机。
发射机是整个发射系统的核心，但随着地面数字电视的普及的同时，发射机发生故障及运行状态不稳定的情况也随之增多。
下面以资源转播台的DUT-8322（300W）地面数字电视广播发射机为例，介绍一个因功率低而无法正常工作的故障分析处理过程。
二、故障现象资源转播台在播的DUT-8322（300W）地面数字电视广播发射机频点1即DS-15（490MHZ）无法正常收看，其主机监控单元面板显示前级推动推动单元显现红色告警，且整机功率输出指示为“LOW”，如图1所示。
三、DUT-8322（300W）地面数字电视广播发射机基本原理成都德芯DUT-8322（300W）地面数字电视广播发射机原理框图如图2所示，它由主、备地面数字电视广播激励器（选配）、前级推动单元（选配）、300W 功率放大器、三路功率合成器、输出滤波器、供电电源组、防雷保护、监控单元和散热系统等组成。
地面数字电视广播激励器将输入的传输码流（TS 流）经过信道编码与调制单元（满足国标 GB20600-2006 中规定的内容）处理后[2]，输出的数字IQ 信号送入D/A（AD9789）进行D/A 变换，并将D/A 转换信号送入上变频处理成射频信号，进入可变增益放大器（ADL5330ACPZ）进行功率控制和开机输出功率缓释放，最后进行模拟滤波及射频开关机保护，输出射频信号。
输出的射频信号经射频切换单元切换控制，送入自动增益控制（AGC）单元控制后，经过前级推动单元放大输出，进入三路功率分配器分别推动3个100W 功率放大器放大后经过3路功率合成器完成整机功率合成，再进入输出滤波器，最后通过天馈系统实现射频信号的无线覆盖。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地面数字电视发射系统组成与维护
【摘 要】 本文介绍了地面数字电视发射机的主要功能、组成部
分以及日常维修与检测的方法，通过对数字电视发射系统的应用分
析，为我国的数字电视的发展提供有力的论证和技术的借鉴。
【关键词】 地面数字电视发射机 系统组成 维护方法
1 引言
广播电视现代化传播体系中数字地面电视广播系统是最主要的
技术手段。随着科学技术的发展，地面电视广播的传播技术正在发
生很大的变化，我国地面电视正在处于一个从模拟与数字、标清与
高清同播的过渡时期，为了避免因技术的升级使许多的山区一时间
没法收看模拟电视节目的居民收不到电视信号的情况发生。本文以
某电视台为例，分析了某电视台的1kw 地面数字电视发射机系统，
通过对电视发射系统的功能和特点分析，提出了一些系统维修与维
护的措施。
2 系统组成和主要功能
2.1 前端系统
数字地面电视发射系统前端系统包括系统编码、sfn（单频网）
适配、复用器、同步基准生成和传输适配。复用器是数字电视系统
中重要的组成部分，处在系统中的关键部位，其稳定性和可靠性比
较强。某电视台采用了sumavision 10k312复用器，它的功能是接
收多路ts 流（传输码流），按照mpeg-2标准再复用要求，复用形
成一路 ts 流，提供as（i异步串行接口）输入输出接口，也可以
通过软硬件向用户提供更多选择。复用器每路输入输出码率最高可
达 180mbps，单频网适配器对网内所有发射设备提供tps 参数同步
设置、生成巨帧、插入 mip（巨帧初始化包）；同时插入时间基准
和频率基准；并提供 pcr（节目时钟基准）校正和空包插入。
2.2 传输系统
传输系统包括数字微波和光纤传输系统（sdh 网络），通过这个
系统把数字电视码流传输到发射系统，并完成码流的恢复和同步
等，发射系统与系统前端不在同一处。多个发射系统一般设在在单
频网模式下。某台采用的系统设备是：sdi 接口（数字分量串行接
口）支持hd-sdi、sd-sdi 输出，内嵌数字音频（sdi 选件）； asi
接口的传输流可再复用、支持解码器级联；同洲p8100 高/标清数
字电视综合解码器，支持高标清解码（mpeg-2 mp@ml，h.264/avc）。
soc-sdi/asi非压缩数字视频光端机使用4通道cwdm（粗波分复用
系统），在一芯光纤上，传输4路非压缩数字视频和 dvb-asi 信号
源。输入自动均衡，对 sdi 和 dvb-asi 输入信号具有抖动自动恢
复功能。
2.3 发射系统
发射系统包括传输适配、发射机、ts 流接收及天馈系统，发射
系统的主要功能是对输入的码流进行同步放大、调制、滤波、变频
和信号合成，然后通过馈线送至天线进行传输。本台的地面数字电
视发射系统采用1kw发射机，1kw发射机的构成部件是功率放大器、
输出滤波器、控制显示单元、激励器和激励放大器、电源系统以及
风冷系统等组成。
3 ups 电源配置
地面数字电视发射系统中装置了ups不间断电源，以便防止外部
停电而造成电视信号传输中断而停播的现象。ups不间断电源采用
输出容量为 60kva的ea660-60 型模块化ups 电源。ups不间断电
源的电池输入额定电压为±384v和交流输入为380v。
该电源的系统结构极具富有弹性，系统功率模块的设计理念是在
系统运行时可随意移除和安装而不影响系统的运行及输出，具有过
欠压、过载和过温等保护特性和逆变输出过压、逆变输出欠压和过
流等报警功能。要方便的了解系统的工作状态可以通过电源自身的
系统监控，可以对各种事件信息及参数进行查询。
4 日常维护要点
通过发射系统的日常维护工作可以保障电视节目安全的播出，对
系统的维护可以分为定期维护和不定期维护，维护的设施主要有机
房设施维护、设备仪器的检查和设备状况检查。在日常发射机的维
护过程中，根据地面数字电视台特点应该重视一下几个方面：
4.1 整机方面
日常维护中药检查发射机的总输出功率和发射功率，定期测试发
射机的输出频谱，测试发射机的实际反射功率和输出功率。
4.2 功放模块和开关电源
经常观察各个功率放大器的运行情况和抄录运行数据，特别是功
放管的电流数据，如果抄录的数据通过对比分析，发现有所变化要
及时进行调整。要定期清理功放内及电路板灰尘，清扫功放单元散
热器的垃圾，防止因垃圾而阻碍散热器正常放热而损坏晶体管。在
清理灰尘垃圾时应该小心操作以避免损坏内部的元件和连接的线
缆。模块和开关电源的热插拔是在发射机功率降低的情况下进行
的，在操作时发射机处于不停机的状态，因此在操作中要特别注意
安全。要及时检查开关电源轴流风机是否保持正常的转速，将开关
电源外盖和风机叶片上的灰尘清理干净。
4.3 控制冷却系统
要定期的对发射机进行风道和滤尘网清洗，以免风道因灰尘积聚
过多而影响工作，造成散热不良，损坏冷却系统中的部件。要及时
检查发射机个部件的风机，包括激励放大器、吸收负载上的风机和
激励器，影响发射机正常工作的风机及其部件要及时更换。
4.4 附属设备
在日常的维修中要检查同轴设备表面温度。检查时用手触摸发射
机合成器及接插件、带通滤波、定向耦合器、吸收负载器及馈管等
同轴设备的表面温度，检查设备表面温度是否异常升高。定期检查
设备构建和元件、连接线、电缆等，安装的螺母和螺栓是否紧固可
靠，设备之间的连接是否良好。对附属设备的检查要经常进行，经
常检查天线电缆接触的情况，天线的断裂与变形等问题。当天馈系
统出现故障将引起驻波比保护，反射功率和驻波比增大，使得显示
主界面出现报警，发射机无功率输出。此时需检查并排除天馈系统
故障，再用显示主界面上“恢复”键来恢复输出。要定期检查测试
天馈系统的安全接地、接地电阻、主机与安全地的连接，以免危及
设备和人身安全。
5 结语
地面数字电视具有强大的功能，其播出的节目的数量达到几百个
频道，节目传输的视频效果清晰，传播的覆盖面积广阔，能够提供
多种广播电视和数据业务等特点。目前，广播电视数字传播形式是
我国电视信息化的最佳途径，地面数字电视广播的发展为我国的模
拟向数字转化创造了条件，促进了我国数字技术信息大发展。
参考文献：
[1]朱士涛，张安学，张金生.一种宽频带电视发射天线子技术应
用[j].2007（7）：23-24.
[2]管延发.广播电视发射天线技术的应用[2].价值工程，2010
（11）：56-57.
