串联和并联(1)
电路中的串联与并联原理
电路中的串联与并联原理电路中的串联与并联是电路连接方式的两种基本形式。
串联是指将电子元器件按照一定的顺序依次连接起来，而并联则是指将电子元器件同时连接到电路中。
本文将详细介绍电路中的串联与并联原理。
一、串联电路原理串联电路是将电子元器件依次连接在一起，电流只能沿着一条路径流动。
在串联电路中，电流在电阻、电容或电感等元器件中的流动方向都是相同的。
串联电路的总电流等于各个元器件上的电流之和，而总电压等于各个元器件上的电压之和。
在串联电路中，每一个电子元器件都会对电路的总电阻起到一定的影响。
例如，若一个串联电路由三个电阻 R1、R2 和 R3 组成，则总电阻(R总)等于这三个电阻的和：R总 = R1 + R2 + R3。
同时，串联电路中的每一个电阻都会消耗一部分电压，总电压等于各个电阻上的电压之和。
串联电路的特点是：电流相同，电压叠加。
二、并联电路原理并联电路是将电子元器件同时连接到电路中，电流可以通过多条路径流动。
在并联电路中，各个元器件的电压相同，而总电流等于各个元器件上的电流之和。
在并联电路中，每一个电子元器件都会对电路的总电阻起到一定的影响。
例如，若一个并联电路由三个电阻 R1、R2 和 R3 组成，则总电阻（R总）等于这三个电阻的倒数之和的倒数：1/R总 = 1/R1 + 1/R2 +1/R3。
同时，并联电路中的每一个电阻上都会有相同的电压，总电压等于各个元器件上的电压。
并联电路的特点是：电压相同，电流叠加。
三、串联与并联的应用串联与并联在电路中有不同的应用。
串联电路经常用于需要限制电流和实现分压的场景中。
例如，一个电路板上的 LED 灯可以串联一个限流电阻，以限制电流，防止灯泡过热或烧坏。
并联电路常用于需要增加电流和实现并发供电的场景中。
例如，多个电阻并联连接，可以增大整体电流，加快元器件的响应速度。
此外，串联与并联在电源电压的选择上也有着不同的应用。
串联电源可以实现高电压输出，适用于需要较高电压的场景；而并联电源可以实现高电流输出，适用于需要较大电流的场景。
物理并联和串联的讲解
物理并联和串联的讲解物理电路中的并联和串联是两种常见的电路连接方式。
在电路中，元件可以通过并联或串联的方式连接在一起，从而形成不同的电路结构和性质。
本文将详细讲解物理并联和串联的概念、特点以及应用。
一、物理并联物理并联是指将两个或多个元件的端口相连接，使得它们的共同端口处于相同的电位上。
在并联的电路中，电流可以选择不同的路径流过不同的元件，从而实现电流的分流。
1.1 特点物理并联的特点主要有以下几点：（1）并联电路中的元件端口处于相同的电位上，即具有相同的电压。
（2）并联电路中的电流可以选择不同的路径流过不同的元件。
（3）并联电路中，元件的等效电阻等于各个元件电阻的倒数之和。
1.2 应用物理并联的应用广泛，常见的应用有：（1）电源电路：在电源电路中，多个电池可以通过并联的方式连接在一起，从而提供更大的电流输出能力。
（2）电灯电路：在电灯电路中，多个灯泡可以通过并联的方式连接在一起，实现同时发光的效果。
（3）电阻电路：在电阻电路中，多个电阻可以通过并联的方式连接在一起，从而实现电阻值的调节。
二、物理串联物理串联是指将两个或多个元件的正负端口相连接，使得它们依次连接在一起，形成电流的唯一路径。
在串联的电路中，电流从一个元件依次流过其他元件，从而实现电流的串接。
2.1 特点物理串联的特点主要有以下几点：（1）串联电路中的元件依次连接在一起，电流只能沿着唯一的路径流过各个元件。
（2）串联电路中的电流在各个元件之间是相等的。
（3）串联电路中元件的等效电阻等于各个元件电阻之和。
2.2 应用物理串联的应用也非常广泛，常见的应用有：（1）电源电路：在电源电路中，多个电池可以通过串联的方式连接在一起，从而提供更大的电压输出能力。
（2）电阻电路：在电阻电路中，多个电阻可以通过串联的方式连接在一起，从而实现电阻值的叠加。
（3）电容电路：在电容电路中，多个电容可以通过串联的方式连接在一起，从而实现电容值的叠加。
总结：物理并联和串联是电路中常见的两种连接方式。
人教版初中物理课件《串联和并联》ppt教学课件1
•
2.不仅春风得意的封建宠儿常常以竹 来互相 吹捧或 以竹自 诩，那 些落泊 荒野的 书生和 隐居“ 南山” 、待价 而沽的 名士， 也普遍 寓情于 竹、引 竹自况 。
•
3.在这种独特的文化氛围中，有关竹 子的诗 词歌赋 层出不 穷，画 竹成为 中国绘 画艺术 中的一 个重要 门类， 封建士 大夫在 私园、 庭院中 种竹养 竹以助 风雅， 亦成为 普遍风 气。
C 7．(6分)一个开关同时控制电灯和电铃，那么这两个用电器( ) A．一定是串联 B．一定是并联 C．可串联也可并联 D．串联或并联都不行
8．(5分)如图所示电路中，开关能够同时控制两盏灯， 且一盏灯的灯丝断了也不影响另一盏灯工作的电路是(D )
9．有一个看不见内部情况的小盒(如图甲所示)，盒上有两只灯泡， 由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭； 拧下其中任一灯泡，闭合开关后，另一灯仍亮。 图乙中，符合要求的电路图是( )
所有
并
3．并联电路特多点：各电路元件以____联的方式组成的电路叫做并联电路。 特点：电路中有____条电流路径，各用电器独立工作，互不影响；
_干__路_中的开关控制整个电路；_支__路_中的开关控制该支路。
易错警示：两个灯泡同时亮，同时灭，可能是串联电路，也可能是并联电
路(开关位于干路上)。
1．(6分)如图所示的四个电路图中，各开关都闭合后， 灯泡L1与L2串联的是( D )
•
4.历史上东西方香文化交流不可谓不 繁盛。 隋唐时 期，许 多波斯 商人以 贩卖香 药为职 业，收 售由西 域经海 上运来 的香药 ；同时 ，许多 朝鲜留 学生来 到中国 ，将中 国的香 文化传 入朝鲜 ，再由 朝鲜传 入日本 。
•
5.中国传统香道讲究香品的品质、器 物的精 美、程 序的考 究，直 至精神 境界的 提升； 西方自 从香水 出现以 后，人 们慢慢 习惯使 用香水 掩盖体 味，彰 显个性 和品味 ，直至 成为身 份地位 的象征 。

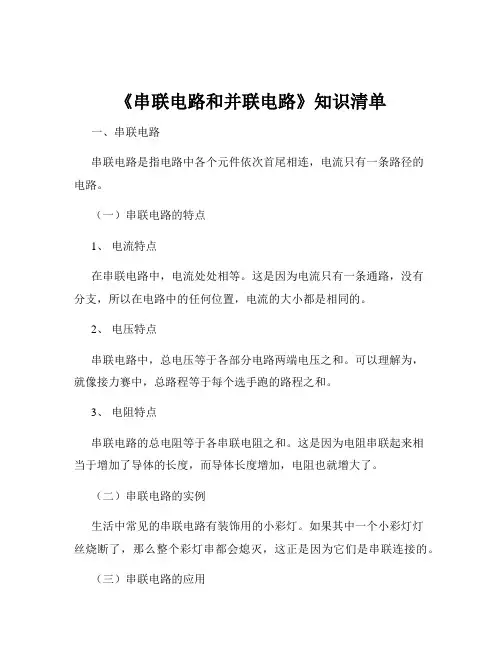

《串联电路和并联电路》知识清单
《串联电路和并联电路》知识清单一、串联电路串联电路是指电路中各个元件依次首尾相连，电流只有一条路径的电路。
（一）串联电路的特点1、电流特点在串联电路中，电流处处相等。
这是因为电流只有一条通路，没有分支，所以在电路中的任何位置，电流的大小都是相同的。
2、电压特点串联电路中，总电压等于各部分电路两端电压之和。
可以理解为，就像接力赛中，总路程等于每个选手跑的路程之和。
3、电阻特点串联电路的总电阻等于各串联电阻之和。
这是因为电阻串联起来相当于增加了导体的长度，而导体长度增加，电阻也就增大了。
（二）串联电路的实例生活中常见的串联电路有装饰用的小彩灯。
如果其中一个小彩灯灯丝烧断了，那么整个彩灯串都会熄灭，这正是因为它们是串联连接的。
（三）串联电路的应用串联电路在一些特定的场合有其应用优势。
例如，在分压电路中，通过串联不同阻值的电阻，可以将总电压按照一定比例分配到各个电阻上，从而满足不同电子元件对电压的要求。
二、并联电路并联电路是指电路中各个元件的两端分别连接在一起，电流有多条路径的电路。
（一）并联电路的特点1、电流特点在并联电路中，干路电流等于各支路电流之和。
就好像有多条河流汇聚到一起，总水量等于各条河流的水量之和。
2、电压特点并联电路中，各支路两端的电压相等。
这意味着，无论通过哪个支路，电压都是相同的。
3、电阻特点并联电路总电阻的倒数等于各并联电阻的倒数之和。
可以想象为多条道路并行，总的通行能力增加，电阻减小。
（二）并联电路的实例家庭中的用电器，如电灯、电视、冰箱等，它们通常都是并联连接的。
这样，当其中一个用电器关闭或出现故障时，不会影响其他用电器的正常工作。
（三）并联电路的应用在实际应用中，并联电路常用于提供稳定的电压和独立控制的电流路径。
例如，在供电系统中，为了确保各个用户都能获得稳定的电压，电路通常采用并联的方式连接。
三、串联电路和并联电路的区别（一）电流路径串联电路中电流只有一条路径，而并联电路中电流有多条路径。
串联电路和并联电路
并联：再并一个， R总
串、并联电路总电阻的比较
比较
串联电路的总电阻 R 总
并联电路的总电阻 R 总
n 个相同电阻 R 串联，总电阻 R
R
n 个相同电阻 R 并联，总电阻 R 总＝ n
总
＝nR
不同点 R 总大于任一电阻阻值
相同点
R 总小于任一电阻阻值
一个大电阻和一个小电阻串联
二：电压表和电流表的电路结构
I
2、将表头改装成大量程电流表
R
I
R
I I R
g
g
RA
A
U
U
改装后的量程： I g Rg ( I I g ) R
I
量程扩大的倍数： n I
g
I g Rg
Rg
接入电阻的阻值：R I I n 1
g
RRg
改装后的总电阻： RA R R
g
Rg
2、特点：混联电路中任意一个电阻增大或减小，总电阻也会随之增大而减少。
3、处理简单混联电路的方法：
4、电路的简化原则：
①准确判断电路的连接方式，画出
①无电流的支路，简化时可以去掉
等效电路图
②等电势的各点，简化时可合并
②准确利用串、并联电路的基本规
③理想导线可任意调节长度
律和特点
④理想电压表可视为断路，理想电流表可视为短路
一个大电阻和一个小电阻并联时，总
时，总电阻接近大电阻
电阻接近小电阻
多个电阻无论串联还是并联，其中任一电阻增大或减小，总电阻也随
之增大或减小
应用：限流电路和分压电路
我们在使用串联和并联电路的时候，往往使用的是他们的分流和分压作用。
《串联电路和并联电路》 讲义
《串联电路和并联电路》讲义一、电路的基本概念在我们的日常生活中，电无处不在。
从照明的灯泡到驱动各种电器设备，电的应用广泛而深入。
而要理解电的传输和工作原理，就需要先了解电路。
电路，简单来说，就是电流通过的路径。
它由电源、导线、开关和用电器等组成。
电源提供电能，导线传输电能，开关控制电路的通断，用电器则将电能转化为其他形式的能量，比如灯泡将电能转化为光能和热能。
二、串联电路1、定义串联电路是指电路中各个元件沿着单一路径依次连接的电路。
2、特点（1）电流处处相等：在串联电路中，由于电流只有一条路径可走，所以通过每个元件的电流大小都是相同的。
（2）总电压等于各部分电压之和：就好像接力比赛，电源的电压被各个元件依次分担。
（3）总电阻等于各部分电阻之和：电阻串联起来，就像道路变窄，阻碍电流的能力增强了。
3、实例比如，一串小彩灯就是串联电路。
如果其中一个灯泡灯丝断了，整个电路就会断路，所有灯泡都不亮了。
三、并联电路1、定义并联电路是指电路中各个元件的两端分别连接在一起的电路。
2、特点（1）各支路电压相等：每个支路都直接连接到电源的两端，所以它们所承受的电压是相同的。
（2）总电流等于各支路电流之和：电流就像水流，有多条支流一起汇聚。
（3）总电阻的倒数等于各支路电阻倒数之和：电阻并联时，相当于道路变宽，对电流的阻碍减小。
3、实例家庭中的电灯、插座等通常都是并联连接的。
这样，当其中一个用电器出现故障时，其他用电器仍能正常工作。
四、串联电路和并联电路的区别1、电流路径串联电路电流路径唯一，而并联电路电流有多条路径。
2、电流大小串联电路电流处处相等，并联电路干路电流等于各支路电流之和。
3、电压特点串联电路总电压等于各部分电压之和，并联电路各支路电压相等。
4、电阻计算串联电路总电阻等于各部分电阻之和，并联电路总电阻的倒数等于各支路电阻倒数之和。
5、用电器工作关系串联电路中一个用电器断路，整个电路断路；并联电路中一个支路断路，其他支路不受影响。
人教小学科学3.3串联与并联
回顾
1、简单的常用电器：
2、几种常见电路元件的符号：
负极 正极 电池
灯泡
开关
导入
上节课学习的 电路图中，我们只 用了一个用电器，可是在一个实际电 路里，用电器往往不只一个，有时两 个、三个甚至更多，那么怎样将它们 连入电路？
本节导航——
1.串联和并联 2.生活中的电路
1.串联和并联（1）串 联
①定义：电源、用电器、开关等元件按照
一定次序首尾相连。
实验演示：
两个小灯泡串联
②串联电路连接要点：
实物图：
电路图：
L1 L2
L1 L2
在串联电路中，电流从电源的正极 出发，依次经过开关、用电器，最后回 到电源的负极。
③串联电路的特点：
S2
当断开
S2，合上S、 S1时，灯泡 L1、L2有什 么变化？
S
L1
亮
L1
S1
L2 不
L2
S2
亮
实验2
L1 L2
S S1
S2
当断开
S1，合上S、 S2时，灯泡 L1、L2有什 么变化？
L1 不
S
亮
L1
S1
L2 亮
L2
S2
结论——并联电路的特点
电流有两条（或多条）路径； 各支路互不影响，各元件可以独立工作； 干路的开关控制整个干路； 支路的开关只控制本支路。
高大建筑物上的 成千上万只灯泡，是 串联还是并联？
家用电器，是串联还是并联？
大多是并联的！
小结
连接特点 依次逐个相连，无分支。
串联电路和并联电路含答案
[导学探究](1)小量程电流表有哪三个参数？三个参数之间有什么关系？
(2)对于小量程电流表，其额定电压比较小，如何将该电流表改装成大量程的电压表？
(3)对于小量程电流表，其额定电流比较小，如何将该电流表改装成大量程的电流表？
答案(1)三个参数：内阻Rg、满偏电流Ig、满偏电压Ug，Ug＝IgRg
2用欧姆定律求改装时需要串联或并联的电阻
①改装成电压表时要串联一个阻值较大的电阻以分压，它的阻值用它分担的电压改装后的电压表量程减去Ug除以最大电流即Ig确定.
②改装成电流表时要并联一个阻值较小的电阻以分流，它的阻值用它两端的电压即表头的Ug除以通过它的电流即改装后的电流表量程减去Ig确定.
针对训练2如图9是有两个量程的电压表，当使用a、b两个端点时，量程为0～3V，当使用a、c两个端点时，量程为0～15V.
已知电流表的内阻Rg为100Ω，满偏电流为1mA，则电阻R1的阻值是________Ω，电阻R2的阻值是________Ω.
图9
答案290012000
解析接a、b时，串联的电阻为R1，则有R1＝ －Rg＝ Ω－100Ω＝2900Ω；接a、c时，串联的电阻为R1和R2，则有R2＝ －Rg－R1＝ Ω－100Ω－2900Ω＝12000Ω.
(2)若R1<R2<R3，每个电阻两端的电压由小到大如何排序？
答案(1)由于串联电路的总电阻等于各部分电阻之和，则R总＝R1＋R2＋R3＝3R.
(2)由串联电路各处电流相等得
＝ ＝
又由于R1<R2<R3，则U1<U2<U3.
2．如图6所示，三个电阻构成并联电路．
图6
(1)若R1＝R2＝R3＝R，则此并联电路的总电阻R总为多少？
什么是并联电路和串联电路
什么是并联电路和串联电路电路是由电流、电压和电阻构成的系统。
而在电路中，电阻的连接方式可以分为两种：并联电路和串联电路。
本文将详细介绍并联电路和串联电路的概念、特点以及应用。
一、并联电路并联电路是指多个电阻在电路中并排连接的方式。
在并联电路中，电流可以分别通过每个电阻，而电压则在每个电阻上相等。
这种连接方式可以用以下示意图表示：[示意图1]并联电路的特点如下：1. 电压相等：在并联电路中，每个电阻上的电压是相等的。
这是由于并联电路的连接方式使得电压在各个电阻之间没有变化。
2. 电流分流：在并联电路中，电流将分别通过每个电阻。
这是因为并联电路的连接方式使得电流可以在各个电阻之间分流。
3. 总电阻计算：在并联电路中，总电阻（记为Rt）可以通过以下公式计算得出：1/Rt = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn其中R1、R2、R3等分别表示并联电路中的每个电阻。
总电阻的计算方法是将所有电阻的倒数相加，并取其倒数。
并联电路的应用广泛，例如家庭用电中的插座就是一个典型的并联电路。
在插座中，每个插孔都是一个电阻，电流可以同时通过每个插孔，且插孔间的电压是相等的。
二、串联电路串联电路是指多个电阻在电路中依次连接的方式。
在串联电路中，电流只有一条通路可以通过，而电压则在每个电阻上相加。
这种连接方式可以用以下示意图表示：[示意图2]串联电路的特点如下：1. 电压相加：在串联电路中，各个电阻上的电压相加等于总电压。
这是由于串联电路的连接方式使得电压在各个电阻之间相加。
2. 电流相等：在串联电路中，电流只能通过电路的一条路径。
因此，电路中的电流是相等的。
3. 总电阻计算：在串联电路中，总电阻（记为Rt）可以通过以下公式计算得出：Rt = R1 + R2 + R3 + ... + Rn其中R1、R2、R3等分别表示串联电路中的每个电阻。
总电阻的计算方法是将所有电阻直接相加。
串联电路的应用也非常广泛，例如家庭用电中的灯泡就是典型的串联电路。
串联和并联电路的电流1
§13.4科学探究：串联和并联电路的电流（一）一、教学目标：⒈知识与技能：通过类比理解电流的概念，知道电流的单位。
知道电流表的用途的符号，会将电流表正确接入电路，会正确选择电流表的量程和正确读数。
⒉过程与方法：通过实验让学生了解电流表的使用方法。
⒊情感、态度和价值观：在实验探究中，培养学生实事求是的科学态度，认识交流与合作的重要性。
二、教学重、难点：1、重点：电流的概念、单位和电流表的使用2、难点：将电流表正确接入电路三、教学器材：演示用器材：教学电流表一只、学生电流表一只、小灯泡两只、电源一个、开关一个、导线若干。
四、教学过程：1、新课导入：①复习提问：电流是如何形成的？电流的方向是怎样规定的？②电流不但有方向，而且有大小，这节课我们就来探究电流的大小。
（板书课题）③教师提问：电流看不见、摸不着，怎样判断导体中电流的大小？④教师讲解：水管中的水，向一定方向流动，形成“水流”，与此类似，导体中的电荷向一定方向移动，就会形成电流。
电流同水流一样也有大小，物理学中用每秒通过导体任一横截面的电荷的量来表示电流的强弱。
板书：电流⑤指导学生阅读“信息窗”，了解常见电器的电流大小，并选择其中几个进行单位换算。
2、怎样使用电流表①教师展示电流表实物，告知学生通常用电流表测量电流的大小，电流表在电路图中的符号是A。
②让学生观察学生用电流表，进行分组讨论，然后回答教材探究电流表的使用方法⑴—⑸条。
③教师检查探究结果，然后利用电流表活动挂图再次演示电流表的读数。
④提出问题：怎样才能把电流表正确接入电路呢？⑤指导学生阅读教材中的“电流表使用说明”，了解电流表的使用规则。
⑥组织学生以组为单位进行电流表的连接，并画出相应的电流图，教师巡视指导。
⑦教师组织学生归纳总结电流表的连接然后进行示范，强调注意事项。
五、总结：学生学到了什么？六、巩固练习：课后练习七、作业：《同步训练》八、板书设计：第四节科学探究：串联和并联电路的电流（一）一、电流二、电流表九、安全教育：十、反思：。
