悬挑式脚手架
悬挑式脚手架规范培训PPT课件
2) 当对扣件质量有疑心时，应按现行国家标准的规定抽样检测； 3) 旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓 必须更换； 4) 新、旧扣件均应进行防锈处理。 5、冲压钢脚手板的检查应符合以下规定： 1) 新脚手板应有产品质量合格证； 2) 新、旧脚手板均应涂防锈漆。 3) 不得有裂纹、开焊与硬弯； 4) 钢脚手板的板面挠曲，当L≤4m时，其偏差△≤12mm；当L>4m时，其偏差 △≤16mm； 5) 钢脚手板的板面扭曲(即钢板的某一角翘起的情况)应≤5mm 6、木脚手板的检查应符合以下规定： 1) 木脚手板的宽度不宜小于200mm，厚度不应小于50mm； 2) 木脚手板应采用杉木或松木制作； 3) 腐朽的脚手板不得使用； 7、竹笆脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板。
〔4〕型钢支承架必须固定在建〔构〕筑物的主体结构上。与主体混凝土
四、搭设、撤除
1、施工准备 1.1 悬挑式脚手架在搭设之前，应制定专项施工方案和平安技术措施，并绘制施工 图指导施工，施工图应包括平面图、立面图、剖面图、主要节点图及其它必要的构 造图。 1.2 悬挑式脚手架专项施工方案和平安技术措施必须经企业技术负责人审核批准前 方可组织实施。 1.3 预埋件等隐蔽工程的设置应按设计要求执行，保证质量；隐蔽工程验收手续应 齐全。 1.4 脚手架搭设人员必须持证上岗，并定期参加体检；搭拆作业时必须配带平安帽， 系平安带、穿防滑鞋。 1.5 悬挑式脚手架搭设时，连墙件、型钢支承架对应的主体结构混凝土必须到达设 计计算要求的强度，上部的脚手架搭设时型钢支承架对应的混凝土强度不得小于 C20。 2、搭设 2.1 悬挑式脚手架搭设之前，方案编制人员和专职平安员必须按专项施工方案和平
六、脚手架检查与验收
悬挑式脚手架的检验： 1、钢管扣件架体结构的验收详见上期落地脚手架标准培训内容； 2、悬挑式脚手架在搭设前应查对隐蔽工程验收记录，符合要求方可进行搭设； 3、一次性悬挑脚手架不宜超过20M； 4、型钢悬挑宜采用双轴对称的工字钢； 5、悬挑钢梁的截面高度不应小于160mm，锚固型钢的U型钢筋拉环或锚固螺栓直 径不宜小于16mm； 6、钢丝绳采用建筑结构的吊环使用HPB235级钢筋，直径不宜小于20mm； 7、钢丝绳卡不得少于3个； 8、悬挑钢梁的长度应按设计计算，固定长度不应小于悬挑长度的1.25倍，U型钢 筋拉环或锚固螺栓应预埋至混凝土上梁板底层钢筋位置。
2024年花篮式悬挑脚手架的规范
故障处理及维修方法
01
针对常见故障的应急处理措施
对于花篮式悬挑脚手架使用过程中可能出现的常见故障，应提前制定相
应的应急处理措施，以便在故障发生时能够迅速应对，降低对工程进度
和安全的影响。
02
维修流程规范化
对于需要维修的花篮式悬挑脚手架，应建立规范的维修流程，包括故障
申报、故障诊断、维修方案制定、维修实施、维修验收等环节，确保维
作用
用于高层建筑的外墙施工、装修 、维护等作业，提供安全、稳定 的工作平台。
结构形式与分类
结构形式
主要由悬挑梁（或悬挑架）、支撑系 统、防护设施等组成。
分类
根据悬挑方式可分为单侧悬挑和双侧 悬挑；根据使用材料可分为钢构悬挑 和混凝土构悬挑。
适用范围及优缺点
• 适用范围：适用于高层建筑、多层建筑的外墙施工、装修等。 特别适用于建筑物周边场地狭窄、无法搭设落地式脚手架的情 况。
花篮式悬挑脚手 架的规范
目录
• 悬挑脚手架基本概念与特点 • 花篮式悬挑脚手架设计要求 • 施工安装与验收标准 • 使用维护与保养措施 • 安全防护措施与应急处理 • 法律法规遵循与监管要求
01
悬挑脚手架基本概念与特 点
定义及作用
定义
悬挑脚手架是一种通过悬臂梁或 悬挑架将荷载传递至建筑物结构 上的临时支撑系统。
修工作的质量和效率。
03
强化维修人员的培训和管理
为提高维修工作的专业性和准确性，应加强对维修人员的培训和管理，
提高其专业技能和责任意识，确保维修工作的顺利进行。
05
安全防护措施与应急处理
安全防护装备配置要求
个人防护装备
01
所有在悬挑脚手架上工作的人员必须佩戴安全帽、安全带、防
2023悬挑式脚手架和附着式脚手架区别
2023悬挑式脚手架和附着式脚手架区别范本一：正文：一.悬挑式脚手架的定义和特点悬挑式脚手架是一种常见的施工设备，用于在高层建筑物的外墙进行施工和维护。
其特点主要包括以下几个方面：1. 加工节省：悬挑式脚手架采用轻质材料制造，重量轻、易于组装和拆卸。
2. 灵活性：悬挑式脚手架可以根据建筑物外墙的实际情况进行自由调整，适应不同的施工需要。
3. 安全性：悬挑式脚手架配备多种安全装置，如防滑、防摔等，确保施工人员的安全。
二.附着式脚手架的定义和特点附着式脚手架是另一种常见的施工设备，用于在高层建筑物的外墙进行施工和维护。
其特点主要包括以下几个方面：1. 搭建简便：附着式脚手架采用钢管、钢板等材料制造，结构简单、搭建方便。
2. 稳定性：附着式脚手架通过在建筑物外墙上固定，具有较高的稳定性和承重能力。
3. 经济性：附着式脚手架所需材料成本低，可以节约施工成本。
三.悬挑式脚手架和附着式脚手架的区别1. 结构不同：悬挑式脚手架是悬挑在建筑物外墙上的，而附着式脚手架是固定在建筑物外墙上的。
2. 使用范围不同：悬挑式脚手架适用于不同形状、高度和轮廓的建筑物，而附着式脚手架适用于较为规则的建筑物。
3. 施工方式不同：悬挑式脚手架可以进行自由悬挑，利于高空作业，而附着式脚手架需要进行固定使用。
4. 装拆方式不同：悬挑式脚手架的装拆速度较快，而附着式脚手架的装拆比较稳定。
附件内容：- 悬挑式脚手架施工图纸- 附着式脚手架搭建流程图法律名词及注释：- 悬挑式脚手架：指悬挑在建筑物外墙上的脚手架设备。
- 附着式脚手架：指固定在建筑物外墙上的脚手架设备。
范本二：正文：一.悬挑式脚手架的定义和特点悬挑式脚手架是一种常见的施工设备，用于在高层建筑物的外墙进行施工和维护。
其特点主要包括以下几个方面：1. 结构复杂：悬挑式脚手架的组成部分较多，包括悬挑臂、立杆、搭扣、吊篮等，组装和拆卸较为复杂。
2. 承重能力高：悬挑式脚手架采用优质钢材制造，具备较高的承重能力，可以保证施工人员和设备的安全。

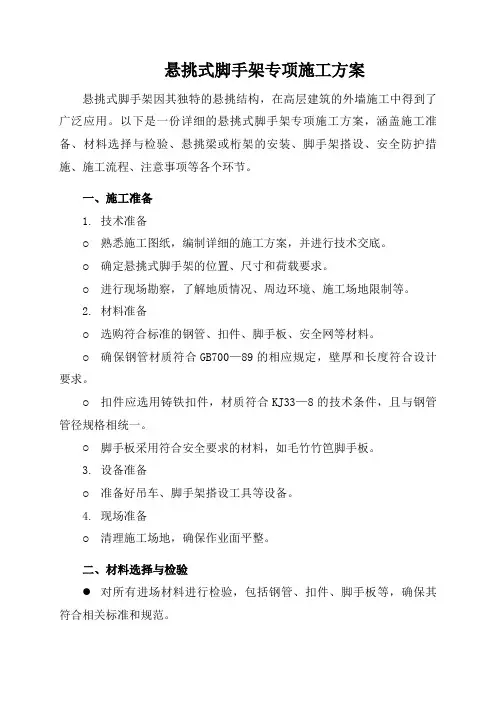

悬挑式脚手架专项施工方案
悬挑式脚手架专项施工方案悬挑式脚手架因其独特的悬挑结构，在高层建筑的外墙施工中得到了广泛应用。
以下是一份详细的悬挑式脚手架专项施工方案，涵盖施工准备、材料选择与检验、悬挑梁或桁架的安装、脚手架搭设、安全防护措施、施工流程、注意事项等各个环节。
一、施工准备1.技术准备o熟悉施工图纸，编制详细的施工方案，并进行技术交底。
o确定悬挑式脚手架的位置、尺寸和荷载要求。
o进行现场勘察，了解地质情况、周边环境、施工场地限制等。
2.材料准备o选购符合标准的钢管、扣件、脚手板、安全网等材料。
o确保钢管材质符合GB700—89的相应规定，壁厚和长度符合设计要求。
o扣件应选用铸铁扣件，材质符合KJ33—8的技术条件，且与钢管管径规格相统一。
o脚手板采用符合安全要求的材料，如毛竹竹笆脚手板。
3.设备准备o准备好吊车、脚手架搭设工具等设备。
4.现场准备o清理施工场地，确保作业面平整。
二、材料选择与检验对所有进场材料进行检验，包括钢管、扣件、脚手板等，确保其符合相关标准和规范。
●钢管应进行表面处理，去除锈迹和油污，并涂刷防锈漆。
●扣件应检查其规格、型号和质量，确保其能可靠地连接钢管。
●脚手板应选用符合安全要求的材料，并铺设平整，不留空隙。
三、悬挑梁或桁架的安装●悬挑梁或桁架是悬挑式脚手架的关键组成部分，其安装质量直接影响到脚手架的安全性和稳定性。
●悬挑梁或桁架应通过预埋件或后锚固方式与建筑结构可靠连接。
●连接件应具有足够的承载能力，确保安装位置和标高符合设计要求。
四、脚手架搭设1.基础处理o在建筑物上预埋悬挑脚手架的固定件。
2.立杆搭设o按照设计要求搭设立杆，立杆顶端高出结构楼层上皮一定距离，接头采用对接扣件连接。
3.横向水平杆和纵向水平杆o在立杆上设置横向水平杆和纵向水平杆，形成脚手架的基本框架。
o必须设置扫地杆，并控制大横杆和纵向水平杆的布置和长度。
4.剪刀撑和连墙件o每四列设一剪刀撑，剪刀撑接头处对接钢管长度不小于1.0m，并用两只扣件紧固。
悬挑脚手架技术规范
悬挑脚手架技术规范悬挑脚手架是建筑施工中常用的一种脚手架形式，它能够为施工人员提供安全的作业平台，同时也能保障施工的顺利进行。
为了确保悬挑脚手架的安全可靠，我们需要遵循一系列的技术规范。
一、悬挑脚手架的组成及工作原理悬挑脚手架主要由悬挑梁、立杆、横杆、剪刀撑、脚手板、安全网等组成。
其工作原理是通过悬挑梁将脚手架的荷载传递到建筑物的结构上，从而实现脚手架的稳定支撑。
悬挑梁通常采用工字钢或槽钢等型钢制作，其一端固定在建筑物的结构上，另一端伸出建筑物外，作为脚手架的支撑点。
立杆则垂直于悬挑梁设置，通过横杆和剪刀撑相互连接，形成稳定的框架结构。
脚手板铺设在横杆上，供施工人员行走和作业。
安全网则用于防止人员和物体坠落。
二、悬挑脚手架的设计要求1、悬挑梁的设计悬挑梁的选型和布置应根据建筑物的结构特点、施工荷载等因素进行计算确定。
悬挑梁的长度应符合规范要求，一般不宜超过 2m。
悬挑梁的锚固端长度不应小于悬挑长度的 125 倍。
2、脚手架的搭设高度悬挑脚手架的搭设高度应根据建筑物的高度、施工工艺等因素确定，但不得超过 20m。
超过 20m 时，应进行专门的设计和论证。
3、施工荷载悬挑脚手架上的施工荷载应按照规范要求进行取值，一般为 3kN/m²。
同时，应考虑风荷载等不利因素的影响。
三、悬挑脚手架的材料要求1、型钢悬挑梁所用的型钢应符合国家现行标准的规定，其材质、规格、型号等应符合设计要求。
严禁使用锈蚀、变形、裂纹等缺陷的型钢。
2、钢管脚手架立杆、横杆等所用的钢管应采用外径 48mm、壁厚 35mm 的焊接钢管，其材质应符合国家现行标准的规定。
钢管表面应平直光滑，不得有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道等缺陷。
3、扣件扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合国家现行标准的规定。
扣件在使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。
4、脚手板脚手板可采用钢、木、竹材料制作，单块脚手板的质量不宜大于30kg。
建筑施工悬挑式脚手架安全技术管理规定
建筑施工悬挑式脚手架安全技术管理规定建筑施工悬挑式脚手架是一种常见的施工工具，用于在高空作业时提供支撑和安全保护。
为了保证施工过程中的安全性，需要对悬挑式脚手架进行技术管理。
本文将详细介绍悬挑式脚手架的安全技术管理规定。
一、悬挑式脚手架的基本概念和组成部分悬挑式脚手架是指利用悬挑梁和借力杆支撑的一种施工脚手架。
它主要由悬挑梁、借力杆、脚手架架体、连接件等部分组成。
其中，悬挑梁是悬挑式脚手架的核心部分，负责承受施工荷载并传递到支撑结构上。
二、悬挑式脚手架的安全技术管理原则1. 安全第一：施工单位必须严格遵守国家和地方相关安全法规，确保悬挑式脚手架的安全使用。
2. 专人管理：施工现场应配备专业管理人员，负责悬挑式脚手架工程的组织、协调和监督工作，确保施工过程中的安全。
3. 质量控制：施工单位应建立质量管理制度，对悬挑式脚手架的材料、构件等进行质量验收，并定期进行技术检测。
4. 培训教育：施工单位应定期组织悬挑式脚手架安全操作培训，提高工作人员的安全意识和操作技能。
5. 定期检查：施工单位应定期对悬挑式脚手架进行检查，及时发现和处理存在的安全隐患。
6. 安全防护：在悬挑式脚手架上作业的工人必须佩戴安全帽、安全带等个人防护设备，提高工作安全性。
三、悬挑式脚手架的安全技术管理要求1. 设计要求：a. 悬挑式脚手架的设计必须符合国家和地方相关规定的标准和要求，确保结构稳定和安全性。
b. 设计应考虑施工荷载和风荷载等外部力的影响，保证悬挑式脚手架的强度和刚度。
c. 设计应合理设置上、下水平梁，以提高悬挑式脚手架的整体稳定性。
2. 材料要求：a. 悬挑式脚手架所使用的材料必须符合国家和地方的标准和要求，确保质量可靠。
b. 悬挑式脚手架的连接件应采用专用连接件，不得使用不合格或短期临时连接件。
3. 施工要求：a. 悬挑式脚手架施工前必须进行严格的检查和试验，确保各部件的结构完整性和功能可靠性。
b. 悬挑式脚手架的组装必须按照设计要求进行，不得随意更改结构。
建筑施工悬挑式脚手架
建筑施工悬挑式脚手架在建筑施工中，脚手架是一种常见且重要的工具，用于搭建工人施工时的工作平台和支撑结构。
而悬挑式脚手架则是一种特殊类型的脚手架，它可以在建筑物外部悬挑出部分平台，以便于进行高空作业。
本文将介绍建筑施工中常用的悬挑式脚手架的特点、优势和注意事项。
一、悬挑式脚手架的特点悬挑式脚手架相比于普通的脚手架在结构和功能上有一些特殊的设计。
其主要特点包括以下几点：1. 结构简单：悬挑式脚手架的结构相对简单，通常由支撑结构、平台和安全设施组成。
悬挑平台是通过支撑结构固定在建筑物外墙上，从而实现悬挑的功能。
2. 使用灵活：悬挑式脚手架可以根据实际情况进行调整和安装。
施工人员可以根据需要对脚手架进行组装和拆卸，以适应不同的施工需求。
3. 承重能力强：悬挑式脚手架可以承受较大的重量。
由于其结构简单且牢固，可以承受较大的施工荷载，保证施工人员的安全。
二、悬挑式脚手架的优势相比于传统的脚手架，悬挑式脚手架具有以下几个显著的优势：1. 提高工作效率：悬挑式脚手架可以将工作平台延伸到建筑物的外部，使施工人员可以更方便地进行高空作业。
这样可以提高工作效率，减少施工时间。
2. 增强安全性：悬挑式脚手架采用专业的设计和结构，确保施工人员的安全。
平台上设置防护设施和安全网，有效防止高空坠落事故的发生。
3. 节省空间：悬挑式脚手架悬挑于建筑物外墙，不占用地面空间。
这对于在狭窄的施工现场中施工非常有利，同时也方便了对建筑物外墙的施工。
三、悬挑式脚手架注意事项在使用悬挑式脚手架时，需要注意以下几个问题：1. 安全操作：施工人员在使用悬挑式脚手架时，必须戴好安全帽，并进行必要的安全培训。
同时，需要定期检查脚手架的安全设施和固定装置，以确保其正常运行。
2. 负载限制：悬挑式脚手架具有一定的负载能力，施工人员在使用时必须按照设计要求和负载限制进行操作。
超过负载限制可能导致脚手架的结构破坏或坍塌，给施工人员带来危险。
3. 风力控制：在施工中，特别是在高层建筑上，风力对悬挑式脚手架的影响较大。
悬挑脚手架与落地脚手架的区别
悬挑脚手架与落地脚手架的区别在建筑施工领域，脚手架是不可或缺的重要设施，为施工人员提供了安全的作业平台和便捷的施工通道。
其中，悬挑脚手架和落地脚手架是两种常见的类型，它们在结构、适用场景、搭建方式等方面存在着显著的区别。
一、结构形式悬挑脚手架是将脚手架的荷载通过悬挑结构传递到建筑物的主体结构上。
通常，在建筑物的某一层或几层，通过设置悬挑梁或悬挑架来支撑脚手架的外伸部分。
悬挑梁一般采用工字钢等型钢，通过预埋在建筑物主体结构中的锚固件固定。
而落地脚手架则是从地面开始，逐步向上搭建，其全部荷载直接传递到地面基础上。
落地脚手架的立杆直接立在地面上，通过底座或垫板分散压力。
二、适用场景悬挑脚手架适用于以下情况：1、当建筑物高度较高，落地脚手架的搭设高度受到限制时。
因为落地脚手架的搭设高度一般不超过 50 米，超过这个高度，其稳定性和安全性难以保证。
2、建筑物周边场地狭窄，没有足够的空间搭设落地脚手架。
3、对于需要分段施工的建筑物，悬挑脚手架可以根据施工进度分段搭建和拆除，更加灵活方便。
落地脚手架则适用于以下场景：1、建筑物高度较低，施工周期较短的工程。
2、建筑物周边场地开阔，有足够的空间搭建落地脚手架。
3、对于地质条件较好，地面承载能力强的施工现场。
三、搭建方式悬挑脚手架的搭建需要先安装悬挑梁或悬挑架，然后在悬挑结构上搭设脚手架的立杆、横杆、剪刀撑等构件。
悬挑梁的安装精度要求较高，需要确保其水平度和锚固牢固度。
在搭建过程中，要注意脚手架与建筑物主体结构的连接，保证脚手架的稳定性。
落地脚手架的搭建相对简单，从地面开始按照一定的间距和步距依次竖起立杆，然后安装横杆和剪刀撑。
在搭建过程中，要注意立杆的垂直度和地基的处理，确保地基能够承受脚手架的荷载。
四、成本方面在成本方面，悬挑脚手架和落地脚手架也有所不同。
悬挑脚手架由于需要使用悬挑梁等专用构配件，且安装和拆除较为复杂，因此成本相对较高。
但在一些特殊情况下，如场地受限或建筑物高度较高时，使用悬挑脚手架可以节省场地租赁费用或避免因落地脚手架高度过高而增加的成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预埋件埋入板受力钢筋下方
18#工字钢水平固定侧面图
200 20厚100*300钢板 18号工字钢 90 300 120 90
100
250(丝长)
18#工字钢水平固定剖面图
300
550
螺栓固定做法
悬挑式脚手架图例
常见问题一（焊接质量不合格）图一
常见问题（型钢焊接不符合要求）图二
常见问题（固定螺栓不符合要求）
1050
作业层外立面 铺600mm高竹 笆档板
2800
连墙件为膨 胀螺丝连接 或预埋钢管 扣件连接
水平安全兜网 （外高内低）
350
挡脚板 竹篦片跳板 （满铺） 大横杆 外围满挂阻燃 密目安全网 防护栏杆 小横杆 立杆 18号工字钢
2800
150
600
2400
600 600
1500
无阳台处脚手架搭设构造要求（16号工字钢）（侧立面）
18#工字钢锚固端水平固定剖面图
型钢端部螺栓锚固示意图
150 600
双螺帽单垫片 20厚100*300钢板 双螺帽单垫片 与钢板围焊 20厚100*300钢板
预埋件埋入板受力钢筋下方
18#工字钢水平固定侧面图
200 20厚100*300钢板 18号工字钢 90 300 120 90
100
250(丝长)
型钢悬挑梁锚固件（锚环、预埋铁）的制作与埋设（安 装））是否正确？（隐蔽检查） 型钢悬挑梁的规格是否符合方案要求，是否超规范要求的 变形，接长的型钢焊接方式是否符合要求，安装是否合格 ？ 脚手架搭设过程的巡视要点（应在悬挑架安装合格后开始） 1、脚手架必须配合施工进度搭设，一次搭设高度不应超 过相邻连墙件以上两步。 2、严禁将外径48mm与51mm的钢管混合使用。 3、剪刀撑、横向斜撑搭设应随立杆、纵向和和横向水平 杆同步搭设 4、开口型脚手架的两端（人货两用梯或井架两边）必须 设连墙件，连墙件的垂直距离不应小于建筑物的层高，并 不应大于4m（两步）。同时两端必须设置横向斜撑。
结 束 谢 谢
150mm
Φ25(HRB400)钢筋
18#工字钢
工字钢之间连接 采用焊接固定
45°
工字钢之间连接 采用焊接固定
10#槽钢
10#槽钢
150*220*10铁板 焊缝需满足要求
工字钢与墙面采用 4个Φ20膨胀螺栓固定
工字钢与墙面采用 4个Φ20膨胀螺栓固定
150mm
专项方案审查（核）要点
悬挑脚手架常见问题及处理方法
一、型钢悬挑梁现场实际布置间距大，与专项方案不符。 原因分析： 1、人为安装偏差；2、方案编制时考虑不周，实际安装时 为了躲避柱墙和梁的钢筋而调整移位；3、因为卸料平台 或人货两用梯（或井架）位置的变动而调整了悬挑梁的布 置。 处理方法： 1、加强隐蔽前锚固件的检查，避免少装、漏装和人为安 装时的过大偏差。 2、对于已经形成的悬挑梁间距与方案不符的情况处理的 方法为：由总包单位重新复核验算拿出处理方案，如能满 足使用要求可按新的布置检查控制，如不能满足要求可通 过采取措施或降低悬挑高度来处理。总包单位拿出的处理 方案应按方案报审程序重新履行报审程序。 二、预埋钢筋固定拉环固定方式
型钢端部钢筋锚固示意图
150
600
20mm圆钢钢筋拉环(转角处每道设2根) 18#工字钢
预埋件埋入板Leabharlann 力钢筋下方18#工字钢水平固定侧面图
常见问题一（木楔加固方式不正确）
建议做法
螺栓固定方法
150 600
双螺帽单垫片 20厚100*300钢板 双螺帽单垫片 与钢板围焊 20厚100*300钢板
悬挑式脚手架专项方案主要内容
按照上海市悬挑脚手架安全技术规范DG/TJ08-2002-2006 中3.1.1要求专项方案内容应包括： 一、悬挑式脚手架的平面、立面剖面图。（以罗店项目悬挑
脚手架方案为例）
脚手架搭设构造要求（正立面）
相邻立杆接头 错开≥500
≥500
立杆对接 （采用一字扣）
＜600
工程概况是否与工程实际相符？ 专项方案的编制所采用的依据、规范、标准是否适用？ 所采用的材料（构配件）是否符合规范的要求？ 施工及使用过程（即：搭设、拆除、保养、管理）有无违 反强制性规范、标准及强条处？ 结构计算是否满足承载的极限状态和正常使用极限状态的 要求？ （荷载的取值<注意：对于全封闭式脚手架要考虑风 荷载效应>、大小横杆受弯构件的强度和扣件的抗滑承载 力计算、立杆的稳定计算、连墙杆的计算） 型钢悬挑梁的内力变形及整体性稳定计算（包括锚固件和 连接强度的计算和建筑结构承载力的计算、斜撑的稳定计 算）。
二、 预埋件布置图及其节点详图。（以罗店项目悬挑脚手架方
案为例）
有斜撑处脚手架支撑处构造
18#工字钢
150mm
Φ25(HRB400)钢筋
45°
30
工字钢之间连接 采用焊接固定
50
220
工字钢之间连接 采用焊接固定
10#槽钢
10#槽钢
150*220*10铁板 焊缝需满足要求
工字钢与墙面采用 4个Φ20膨胀螺栓固定
专项方案内容
四、悬挑脚手架的特殊部位处理（转角、楼板缺失处等）， 必须在专项方案中提出详细技术要求，绘制节点详图指导 施工（以罗店项目悬挑脚手架方案为例）
转角处支撑布置
转角处支撑加强
楼梯间、电梯井处支撑布置
在电梯洞口或楼梯间处，无法使用钢筋卡环在楼板上锚固 时，采用外挑架下方设置10号槽钢支撑的形式。
工字钢与墙面采用 4个Φ20膨胀螺栓固定
150
150mm
18#工字钢水平固定侧面图
150
600
20mm圆钢钢筋拉环(转角处每道设2根) 18#工字钢
预埋件埋入板受力钢筋下方
18#工字钢水平固定侧面图
型钢端部钢筋锚固示意图
200
20mm圆钢环（转角处每道设2根） 18号工字钢
20mm圆钢将两弯钩拉通
悬挑式脚手架
悬挑式脚手架安全技术
悬挑式脚手架的常用形式 悬挑脚手架专项方案及审（核）要点 悬挑脚手架常见问题 脚手架的监理要点
悬挑式脚手架定义及常用形式
一、悬挑式脚手架的定义及其组成 悬挑式脚手架是指其垂直方向荷载通过底部型钢支承架传 递到主体结构上的施工用外脚手架。由型钢支承架、扣件 式钢管脚手架及连墙件等组合而成。 二、悬挑式脚手架的适用范围 适用于在高度不大于100m的高层建筑或高耸构筑物上使用 的悬挑式脚手架，每道型钢支承架上部的脚手架高度不宜 大于24m。（其中JGJ130-2011规定，不宜大于20m） 三、所用规范、标准 《悬挑式脚手架安全技术规程》（DG/T08-2002-2006) 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ1302011 自2011年12月1日实施） 《钢结构工程施工质量验收规范》（GB50205-2001） 《建筑施工安全检查标准》（JGJ59-99)
常见问题（型钢变形）
支模架与悬挑脚手架混搭
高空违规作业
本项目处理方法（补加斜撑保证水平稳定） 4.6.4 型钢支 承架间应设置保证水平向稳定的构造措施。
本项目做法（型钢支承架纵向间距与立杆纵距不相等时，应设置纵 向钢梁，确保立杆上的荷载通过纵向钢梁传递到型钢支承架及主体 结构）
脚手架的监理要点
立杆定位筋采用ф2 5 钢 (HRB400)筋制作，采用角焊缝 方法焊接在悬挑梁工字钢面上
150mm
专项方案内容
三、连墙件的布置图及构造详图（以罗店项目悬挑脚手架方案
为例）
连墙件为预埋钢管扣件拉结楼板示意图
连墙件为预埋钢管扣件拉结楼板示意图
连接件预埋
连接件设置
连接件设置
连墙件竖向间距不大于2倍步距，水平间距不大于3倍纵距， 每根连墙件覆盖面积不大于27m2
常用悬挑式脚手架的几种形式： 按型钢支承架与主体结构的连接方式可分为： 1.搁置固定于主体结构层上的形式（悬臂钢梁）； 2.与主体结构面上的预埋件焊接形式（附着钢三角架）。 3.搁置加斜支撑或加上张拉与预埋件连接（以上二种形式的 结合，注意：钢丝绳、钢拉杆不参与悬挑钢梁受力计算）；
搁置固定于主体结构层上的形式（悬臂钢梁式）
1050
作业层外立面 铺600mm高竹 笆档板
2800
连墙件为膨 胀螺丝连接 或预埋钢管 扣件连接
水平安全兜网 （外高内低）
350
挡脚板 竹篦片跳板 （满铺） 大横杆 外围满挂阻燃 密目安全网 防护栏杆 小横杆 立杆 16号工字钢
2800
150
600
600
2400
600 600
1500
专项方案内容
主节点处各扣件 中心间距宜小于 150mm
大横杆
围护栏杆
1800
600 600
<400 ≥500 大横杆接头
围护栏杆 大横杆 200 小横杆
立杆
1800
600
外围满挂阻燃 密目安全网
<400 扫地杆
工字钢支架
200
1500
1500
1500
有阳台处脚手架搭设构造要求（侧立面）
1050
作业层外立面 铺600mm高竹 笆档板
悬挑式脚手架检验（见DG/TJ08附录A）
悬挑式脚手架检验
续上表
检验、检查要求
悬挑式脚手架应在下列阶段进行检验与验收 悬挑式脚手架在安装前应查对隐蔽工程验收记录，符 合要求方可进行安装； 每搭设10-13m（约两根立杆或3-4层建筑物）高度时和 安装完毕后投入使用前应组织有关人员验收； 遇六级大风与大雨后； 停用超过一个月时。 验收合格后方可投入使用； 使用过程中应加强动态管理； 拆卸前应对悬挑式脚手架进行检查。
