注塑件自攻螺钉与螺钉柱设计规范

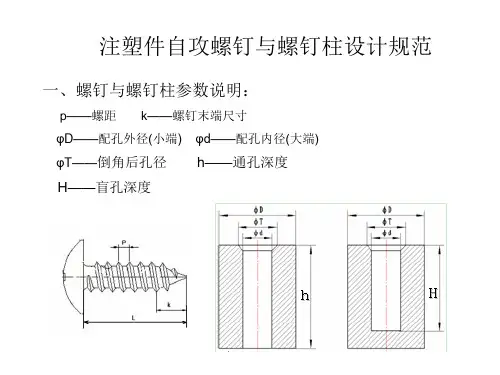

一、螺钉与螺钉柱参数说明：
p——螺距 k——螺钉末端尺寸 φD——配孔外径(小端) φd——配孔内径(大端)
φT——倒角后孔径 h——通孔深度 H——盲孔深度
二、螺钉与螺钉柱设计规范
螺钉与螺钉柱设计规范主要有两点：
1.螺钉柱尺寸必须满足标准要求。 2.螺钉嵌入尺寸必须大于最小嵌入尺寸。 3.螺钉柱尺寸及最小嵌入尺寸标准见下页表。
说明：生产中很多打滑丝的问题均为嵌入尺寸过小所致，第2点需引起格有效螺纹圈数，HIPS材料n取5，其它材料n取3，p 和k的值见下页表2。
最小嵌入尺寸标准
备注： (1).有效螺纹圈数是指螺钉嵌入螺钉柱中去掉螺钉末端尺寸后的圈数， HIPS不低
于5圈，其它材料不低于3圈。 (2). 嵌入尺寸是指螺钉嵌入螺钉柱中的全部尺寸。
螺柱通用设计规范
螺柱通用设计规范目录1、螺丝、螺母的基本介绍 (2)1.1、螺丝的分类 (2)1.2、螺丝的主要参数 (2)1.2.1、螺纹 (2)1.2.3、常见螺丝材质 (2)1.2.4、螺丝的表面处理 (3)1.2.5、螺丝相关尺寸标准 (3)1.2.6、螺丝主要机械性能参数标准 (4)1.3、螺母的分类与基本介绍 (4)1.3.1、螺母的种类 (4)1.3.3、嵌入螺母 (5)2、常见的螺丝柱类型 (7)2.1、自攻牙型塑胶螺丝柱 (7)2.2、镶螺母型塑胶螺丝柱 (9)2.3、钣金翻边螺丝柱 (9)2.4、钣金铆接螺丝柱 (9)2.5、压铸件螺丝柱 (9)3、螺丝柱的基本设计原则 (10)3.1、塑胶类螺丝柱的设计 (10)3.1.1、自攻型螺丝柱 (11)3.1.2、镶螺母型螺丝柱的设计 (12)3.2、钣金件螺丝柱的设计 (13)3.3、压铸件螺丝柱的设计 (14)3.2.1、压铸件自攻牙螺丝孔设计 (14)3.3.1、铸造工艺角 (15)3.3.2、脱模斜度 (15)3.3.3、各类合金铸件螺丝柱的铸造斜度 (15)3.3.4、压铸件螺丝柱品质重点： (15)4、塑料嵌件设计 (15)4.1、塑胶嵌入式螺母分类 (15)4.2、热压螺母、预埋螺母加工工艺 (16)4.2.1、热压螺母 (16)4.2.2、预埋螺母 (17)4.3、嵌件分类 (17)4.3.1、注塑后使用热熔/超声波压入安装 (17)4.3.2、自攻螺纹型嵌件 (18)4.3.3、膨胀型嵌件 (19)4.3.4、压入型嵌件 (19)4.3.5、模内嵌入型嵌件 (20)4.4、设计原则 (21)1、螺丝、螺母的基本介绍1.1、螺丝的分类螺丝用螺纹一般有公制机械牙螺纹（ISO）﹑三角自攻螺纹（TAP TITE）﹑铁板\木板自攻螺纹三种。
其中公制机械牙螺纹用于已预先攻牙零部件锁紧；三角自攻螺纹用于有底孔自攻锁紧；铁板\木板自攻螺纹多用于无底孔自攻锁紧场合，也可用于有底孔自攻锁紧。
自攻螺丝以及相关螺柱设计
E,如果塑件有定位柱时，可考虑将定位柱与螺丝柱用筋联接在一起，这样既加强了螺丝柱， 又加强了定位柱，如图所示
基准分模面
重要尺寸 必须标注
3． 螺丝预孔的深度以使塑件表面不缩水为准，将穴尽可能作深，外观不顶白为宜，一般其 最大穴深探入壁厚 T/3~T/2,如图所示：
1． 当零件为透明材质时，一般采用顶管（套管）顶出。如果用顶杆顶出，往往会造成公 模面出现印痕，影响美观。
2． 当零件由于结构原因，没有顶杆的位置时考虑用顶管顶出 二．螺丝柱的拔模斜度 螺丝柱设计时，沿脱模方向应涉及足够的拔模斜度，否则造成脱模困难或顶出出拉伤 1． 螺柱沿脱模方向常用的拔模斜度 0.5~2.0 度，如图所示：
度 预孔
通常运用顶管顶出时，考虑用较小的拔模斜度为（0.5 度~1 度），使用顶杆顶出时考虑较大 的斜度（1.0~2.0 度） 2． 当螺柱的高度远远长于所用螺丝时，螺丝的预孔也可以设计一定的拔模斜度，但无拔模
斜度的预孔，长度要大于螺丝长度
此段无拔模斜度〉螺丝长度
此段预孔有拔模斜度
当螺丝柱长度较长时（L 长度/D 直径>2）,为了加强螺柱强度，防止其短掉，就要考虑用加 强筋来提高强度。 1． 加强筋的典型尺寸如图所示：
前期设计说明： （一）设计师应在 ID 设计输入阶段便大致选择螺钉、配用螺柱的类型与规格，以及设计 摆放位置。设计初始阶段的规避，作为设计输入评审项目之一，设计评审时将对该项内容严 格把关。 （二）注意与螺钉配合的塑料件材料选用。塑件材质偏软若开孔较小容易使塑件与 螺钉的侧面接触面产生螺纹，导致返工拆装螺钉等困难。塑件螺钉沉孔处的壁厚不 宜过薄，一般为背壳壁厚值。后面会有详细描述 螺丝选用注意事项 （1） 选用自攻螺钉经验值必须咬合 5 个牙以上。 （2） 选用自攻螺钉必须至少满足10次反复锁拆试验。针对各个机型，给定力矩，应满足
塑胶螺丝柱的标准设计
塑胶螺丝柱的标准设计塑胶螺丝柱是一种常见的连接元件，广泛应用于家具、电子产品和机械设备等领域。
它具有重量轻、耐腐蚀、绝缘等特点，因此受到了广泛的青睐。
在进行塑胶螺丝柱的标准设计时，需要考虑到其使用环境、承载能力、安装方式等多个方面的因素。
本文将从材料选择、尺寸设计、表面处理等方面进行详细介绍。
首先，塑胶螺丝柱的材料选择至关重要。
一般来说，塑胶螺丝柱的材料主要包括尼龙、聚丙烯和聚酯树脂等。
在选择材料时，需要考虑到其机械性能、耐磨性、耐腐蚀性以及成本等因素。
此外，还需要根据使用环境的温度、湿度等特点来选择合适的材料，以确保塑胶螺丝柱在不同环境下都能够正常工作。
其次，尺寸设计是塑胶螺丝柱标准设计中的关键环节。
尺寸设计不仅需要考虑到螺丝柱的直径、长度等基本尺寸，还需要根据其承载能力来确定螺纹的类型、螺距、螺纹长度等参数。
此外，还需要考虑到螺丝柱与其他零部件的配合尺寸，以确保装配的准确性和稳固性。
在进行尺寸设计时，需要充分考虑到实际使用情况，避免因尺寸设计不当而导致的安装困难或使用不稳定的问题。
另外，塑胶螺丝柱的表面处理也是设计中需要重点考虑的内容。
表面处理不仅可以提高塑胶螺丝柱的耐腐蚀性能，还可以改善其外观质感。
常见的表面处理方法包括镀锌、喷涂、阳极氧化等。
在选择表面处理方法时，需要充分考虑到材料的特性、成本和实际使用环境，以选择最适合的表面处理方案。
总的来说，塑胶螺丝柱的标准设计需要综合考虑材料选择、尺寸设计、表面处理等多个方面的因素。
只有在这些方面都考虑到位，才能设计出稳固可靠、适用性强的塑胶螺丝柱产品。
希望本文的介绍能够为相关从业人员提供一些参考和帮助，促进塑胶螺丝柱产品的进一步优化和提升。
塑胶螺丝柱设计标准
塑胶螺丝柱设计标准下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!塑胶螺丝柱是一种用于连接和固定塑料零件的重要零部件。
如何设计塑胶螺丝柱尺寸
如何设计塑胶螺丝柱尺寸?前序:塑胶螺丝柱在产品装配中承载着重要的联接作用, 设计上选择合适尺寸能增强零件间联接的牢固及耐用能力, 同时亦考虑顾及减低螺丝柱缩水外观缺陷. 故对塑胶螺丝柱设计尺寸时需多加留意事项作如下说明:1) 常用塑胶螺丝柱基本尺寸要求下图为我司最基本使用之塑胶螺丝柱设计, 根据以下8 个尺寸要领作设计参考.1. D = 螺丝外径.2. T = 外观料厚.3. DT = 螺丝柱外径—建议为1.8D~2.5D.注: 外径太细会引致螺丝柱爆裂, 但太大亦会引致外观缩水.4. DL = 螺丝孔直径—建议为0.7D~0.85D.注: 如电木等较脆之物料, 建议以方孔取代圆孔, 留意方孔角位须至少加R0.2mm.5. De = 螺丝引入孔直径—建议为D +0.1mm ~ 0.5mm 深.注: 用作引入螺丝, 由於该部份没有受压於螺丝牙, 相对应力不大, 能防止螺丝因应力而爆裂.6. P = 螺丝贯入深度—建议通常螺丝贯入深度为2.5D~4D.注: 螺丝上进工件後螺丝咀与螺丝孔底须有至少1.0 mm 空间作存放碎屑及防止螺丝咀接触到柱底而产生应力.7. H = 螺丝柱高度—建议最好为4D 以下, 但须跟据实际产品结构需要而决定.注: a).螺丝孔底与外观表面间之料位建议为0.6T (T 为料厚), 以减少外观因螺丝柱引致的缩水现象.b).螺丝柱底围边须最少加R0.5mm, 螺丝孔内之围边亦须最少加R0.5mm.c).通常螺丝柱外径出模角度须为0.5°DFT, 螺丝孔之出模角度亦须最少为0.25° DFT.d).如螺丝柱超长, 需考虑其结构牢固性, 建议螺丝柱四周增加火箭骨或围根作加强.8. t1 = 螺丝头承扥料厚—建议为2.0~3.0mm.注: 此料厚与塑料有所关系, 如PP 之类较软之塑胶料, 须保持最少3.0 mm 料厚, 以免螺丝上进工件後过份压扁部分塑胶料减弱承托力.2). 常用塑胶螺丝柱应用尺寸参数(以牙纹为AB/BT TYPE 的M3/M4 螺丝为主)例如, ABS 塑胶件用M3 螺丝时, 螺丝孔直经为3 x 0.80 = 2.4mm+0.25°DFT螺丝柱外径为3 x 2.0 = 6.0mm +0.5°DFT。
注塑件自攻螺钉与螺钉柱设计规范
一、螺钉与螺钉柱参数说明：
p——螺距 k——螺钉末端尺寸 φd——配孔内径(大端) φD——配孔外径(小端) φT——倒角后孔径
h——通孔深度
H——盲孔深度
Байду номын сангаас
二、螺钉与螺钉柱设计规范
螺钉与螺钉柱设计规范主要有两点：
1.螺钉柱尺寸必须满足标准要求。 2.螺钉嵌入尺寸必须大于最小嵌入尺寸。 3.螺钉柱尺寸及最小嵌入尺寸标准见下页表。
说明：生产中很多打滑丝的问题均为嵌入尺寸过小所致，第2点需引起格外重视！
螺钉柱尺寸标准
注：通孔孔深中n表示有效螺纹圈数，HIPS材料n取5，其它材料n取3，p 和k的值见下页表2。
最小嵌入尺寸标准
备注： (1).有效螺纹圈数是指螺钉嵌入螺钉柱中去掉螺钉末端尺寸后的圈数， HIPS不低 于5圈，其它材料不低于3圈。 (2). 嵌入尺寸是指螺钉嵌入螺钉柱中的全部尺寸。
塑胶件自攻和BOSS柱设计
Screw & boss design guide line常用螺釘緊固件產品在手機應用上大致分爲兩類：1.自攻絲螺釘和塑膠件緊固方式。
2.機牙螺釘和内嵌螺母(insert nut)緊固方式。
自攻螺釘機牙螺釘内嵌螺母緊固方式1緊固方式2Screw & boss design guide line 下面介紹方式1中的自攻螺釘設計首先，螺釘頂頭形狀可以參照下表選擇：Screw & boss design guide line 自攻螺釘設計然後，螺釘頭驅動系統有如下幾類：Screw & boss design guide line自攻螺釘設計這些螺釘頭驅動系統都是國際通用的規格和標準，他們優缺點如下：Cruciform Drives Hex Drive TORX® Drive•裝配時容易打滑和脫出•需要過多的軸向壓力•限制了扭矩的轉遞•點接觸容易導致應力集中•容易損傷螺絲刀和螺釘頭•60º的驅動角傳遞力矩效率不高•15º 的驅動角仍然有少量徑向應力•傾斜會導致接觸不充分0° 驅動角橢圓輪廓形狀六個突出部分增大了橫斷面積垂直的内邊墻•最優化的扭矩傳遞•消除徑向應力0 °DriveAngle Elliptically-based Geometry Large Cross-SectionalAreas at Lobes BroadContactSurface •擴大接觸面到最大的接合位置•增大了扭力極限•限制了螺絲刀脫出•減小了螺絲刀軸向所需要的壓力Screw & boss design guide line自攻螺釘設計TORX PLUS ®TORX ® 的螺絲刀仍然可以用於TORX PLUS ®螺絲釘的裝配。
只是效率不是很高，容易發生脫出情況。
兼容性標準螺牙•螺紋綫輪廓夾角(60º)•螺紋綫比較淺•主要設計用於鈑金件緊固新型快速裝配螺牙•更窄的螺紋綫輪廓夾角 (30º to 48º)•更深的螺紋•更小的徑向應力•應用在更小的boss設計中•提供更大的拉拔力Boss for standard screwBoss forspecial fastener screwScrew & boss design guide line 自攻螺釘設計螺絲釘的螺牙選擇：Screw & boss design guide line 自攻螺釘裝配扭矩控制•因爲隨著螺釘擰入boss的距離增加，摩擦力也會增加，因此螺絲刀的扭矩就必須要大於螺釘完全擰入的扭矩，但是如果扭矩過大，就會損壞boss柱。
塑胶件设计规范之壁厚、加强筋、螺丝柱
一、塑胶件设计一般步骤
1.3、手办样制作和定型
• 塑件3d设计完成后,需制作手办样,进行试组装和测试验证. 并通过计算机对产品进行CAE分析,跌落抗冲击强度、结构 刚性、强度、流体散热、风等分析；包括注塑成型工艺过 程模拟,塑料溶体流动、保压、冷却、收缩和翘曲变形分析. 根据结果对塑件设计进行修改与优化,直至定型后下模生产.
二、 塑件设计的通用规范
2.3、增加刚性减小变形的结构设计
合理掏胶偷 胶 —降本
• 1.塑件加强筋的设计
• 加强筋设计中的要求：
4设置加强筋的方向应与料流方向尽量保持一致,以防止冲模时 料流受到扰乱降低制件的韧性或影响制件的外观质量. 5加强筋若没有与产品的外壳接上的话,末端部分不应该突然终 止,应该渐次地将高度降低,直至完结.从而减少出现困气、填充 不满及烧焦痕迹的问题,俗称火箭脚. 6对于加强筋引起的塑件缩瘪,可采用一些凹槽等形式来修饰和 隐藏见右图. 7加强筋典型实例.
1.03~1.06 1.14~1.15 1.41~1.43
0.20~0.25
1.5
0.22~0.29
21~63
57~83
62~68
1.8~2.9
—
2.8
23~60
40~270
40~75
18~70
90~120
113
62~971.8~3 .0GPa①
60~110
91~922.6G Pa①
聚碳酸酯
PC 1.18~1.20 0.2~0.3 60~88 2.5~3.0 80~95 —
塑胶件设计规范之壁厚、加强筋、螺丝柱
• 3·断后伸长率ε ：试样在拉伸断裂时，工作部分标距的增量与初始值之比。计算公式 ：ε=（L-L0）/L0 L：试 样断裂时标距值 L0：试样标距初始值。韧性塑料由于有屈服现象，断裂伸 长率可以很大，脆性材料断裂伸长率很小，因此断裂伸长率可以反映出材料的韧 性。
• 工艺结构设计的合理是塑件生产的前提，关系到塑件质量 、生产率和成本。要考虑模塑成型的可行性，必须合理处 理流动性、收缩率、脱模、嵌件等问题，还有产品的连接 装配，不但能简化零件以及模具，还可保证生产时高效组 装。
• 造型设计，完美的外形是当今产品热卖的重要因素，要特 别关照。
一、塑胶件设计一般步骤
。
一、塑胶件设计一般步骤
1.2、结构设计
• 塑件的结构考虑，主要有功能结构、工艺结构和造型结构 等三方面。
• 功能结构是设计结构的设计核心，确定使用功能的形状、 尺寸、壁厚等。相似借鉴，在设计前，首先应该查找公司 和同行类似的产品，原有的产品发生过哪些问题，有哪些 不足，参考现有的成熟结构，避免有问题的结构形式。
二、 塑件设计的通用规范
2.1、材料的选择 主要从以下几个方面考虑 • 1.满足结构功能的要求： 根据制品的受力类型和受力状态及其对材料产生的应变 来筛选能满足使用要求的材料是很必要的。也就是说，要 考虑上述各种环境下的外力作用变化，是拉伸，压缩、弯 曲、扭曲、剪切、冲击或摩擦，或是几种力的组合。此外 ，还要考虑外力的作用方式是快速的（短暂）或是恒应力 或恒应变的，是反复应力还是渐增应力等等。用于冲击负 荷场合的制品，应选择冲击强度高的；用于恒定应力的场 合而且必须防止变形时，应选择蠕变小的材料；用于反应 力作用的场合应该选择疲劳强度比较高的材料； • 2.满足产品的使用环境: 所谓使用环境是指材料或制品使用时经周围环境的温度 的、湿度介质等，特别是温度和湿度条件 • 3.要有成本限制
注塑件自攻螺钉与螺钉柱设计规范
螺钉柱尺寸标准
注：通孔孔深中n表示有效螺纹圈数，HIPS材料n取5，其它材料n取3，p 和k的值见下页表2。
最小嵌入尺寸标准
备注： (1).有效螺纹圈数是指螺钉嵌入螺钉柱中去掉螺钉末端尺寸后的圈数， HIPS不低
于5圈，其它材料不低于3圈。 (2). 嵌入尺寸是指螺钉嵌入螺钉柱中的全部尺寸。
注塑件自攻螺钉与螺钉柱设计规范
一、螺钉与螺钉柱参数说明：
p——螺距 k——螺钉末端尺寸 φD——配孔外径(小端) φd——配孔内径(大端)
φT——倒角后孔径 h——通孔深度 H——盲Leabharlann 深度二、螺钉与螺钉柱设计规范
螺钉与螺钉柱设计规范主要有两点：
1.螺钉柱尺寸必须满足标准要求。 2.螺钉嵌入尺寸必须大于最小嵌入尺寸。 3.螺钉柱尺寸及最小嵌入尺寸标准见下页表。
