振动给料机使用说明书一、用途、特点及技术性能振动给料机是一种较新型的定量给料设备，能适应于连续性生产的要求。
因此在冶金、化工、煤炭、电力、机械、建材、以至轻工、食品、医药等工矿企业已经比较广泛地用于各种生产环节中。
振动给料机可以作为水泥磨机、皮带输送机、斗式提升机、破碎机、粉碎机及各工业部门粘滞性的颗粒或粉末状料的供料装置。
在上述工矿企业生产流程中，能把物料从储料仓或漏斗中定量均匀连续地给到受料装置中去。
二、特点（1）给料均匀，产量易于调节，易于实现自动控制。
（2）振动给料机没有回转零件，维护简单，不需润滑，物料在料槽中呈抛物线向前跳跃推进，几乎不在料槽表面滑动，故料槽磨损极小，使用中不需要电动机减速器，由于以上原因，本机省油省电，运用维修费用低。
（3）可以输送低于300℃的灼热物料。
（4）结构坚固，体积小，重量轻，安装操作方便。
三、主要技术参数（点击查看）四、工作原理可控硅控制器和电磁振动给料机配套使用，用来控制给料机的产量。
由于电磁振动给料机的给料机随振幅的大小而相应变化，振幅又随通过电磁振动器线圈电流大小而变化，因此，可以控制通过电磁振动器的电流来调节给料量。
这目的是通过改变可控硅整流器的导通角来实现的。
五、工艺配置振动给料机的工艺配置好坏，将直接影响他的生产能力和使用性能。
给料机上部储料仓或漏斗的出口和溜槽的设计布置上要注意以下几个问题。
（1）料仓或漏斗出口的布置，应尽可能的不使料仓的负荷直接压在给料机的槽体上。
为此，在料仓和漏斗出口与槽体之间应加一溜槽。
（2）料仓或漏斗的排料口宽度B，必须满足以下经验公式:A—10≥B≥(2-3)d公式中：d----最大粒度直径（mm）A---料槽宽度（mm）（3）在排料口应装闸门，以便调节排料口开度的大小和在设备检修时关闭排料口。
（4）为了最大限度发挥给料机的生产能力，在排出比重较小物料时，沿料槽全厂应设置侧挡板，侧物板与料槽侧板之间的间隙可选为20～40mm。
艺利电磁振动给料机安全操作规定
艺利电磁振动给料机安全操作规定
前言
艺利电磁振动给料机是一种常见的物料输送设备，广泛应用于粉体、颗粒物料的送料和输送。
为了确保操作人员和设备的安全，特制定本
操作规定。
一、设备操作前的检查
1.确认设备安装位置是否稳固牢固，有无倾斜或晃动现象；
2.检查电源电压是否符合设备要求；
3.检查设备各方面的传动机构是否正常；
4.检查物料进、出口是否畅通。
二、设备操作时的注意事项
1.在操作设备前必须穿好安全防护用品；
2.在操作前，必须先按启动器上的“停/复位”按钮，确保设备
处于停止状态；
3.操作人员应站在设备侧面进行操作，禁止在设备进料处进
行任何操作；
4.严禁伸手或用器具接触到运行中的振动给料机或输送物料；
5.操作时应严格按照设备的使用说明进行操作，禁止随意改
动设备控制参数；
6.物料进入设备后，严禁用手或器具插入设备内部或物料流
中；。
GZ系列电磁给料机
GZ系列电磁振动给料机说明书（公司名称）目录一、用途、特点及技术性能 (1)二、机器结构与工作原理 (3)三、电磁振动给料机的选型 (4)四、工艺配置 (5)五、安装与调试 (6)六、使用与维护 (7)七、工作环境和存放 (9)一、用途、特点及技术性能1、用途电磁振动给料机可以广泛地使用在冶金、煤炭、电力、机械、化工、建材、轻工和粮食等工矿企业中。
电磁振动给料机是一种比较新型的均匀连续给料设备，在上述工矿企业生产流程中，用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量均匀连续地给到受料装置中去。
还可以用于自动控制的生产流程中，实现生产自动化。
2、特点（1）对于电气控制采用了可控硅半波整流线路。
设备在运转中可以很方便地在定额产量内进行调节给料量，对于与测力传感器等联动开关频繁的控制和其他工序的自动控制，也是比较适合的给料机。
（2）由于没有相对转动的零部件，没有润滑点、不需要润滑。
（3）结构简单，重量轻，维修方便。
（4）由于物料呈微抛运动，几乎不在料槽表面滑动，故料槽磨损小。
（5）驱动功率较其他设备小，没有大的启动电流，振幅瞬时可达稳定值。
可以立即停止运转，与计量装置联动作定量配料工作。
（6）物料距电气部分较远，容易绝热，采用合金钢板制成的料槽，可适用输送高温的、耐磨的、有腐蚀性的物料，还可制成封闭型料槽，防止粉尘飞扬。
3、技术参数如表类型型号生产率吨/时给料粒度(mm)双振幅(mm)振动频率(分/次)供电电压(V)电流（A）有功功率(Kw)电源频率(Hz) 水平 -10°工作电流表示电流基本型GZ1 5 7 501.7530002201.34 1 0.0650 GZ210 14 50 3.0 2.3 0.15GZ325 35 75 4.58 3.8 0.2GZ450 70 100 8.4 7 0.45GZ5100 140 150 12.7 10.6 0.65GZ6150 210 2001.5 38016.4 13.3 1.5GZ7250 350 300 24.6 20 2.5GZ8400 560 300 39.4 32 4GZ9600 840 500 47.6 38.6 5.5GZ10750 1050 500 39.4×2 32×2 4×2GZ111000 1400 500 47.6×2 38.6×2 5.5×2续表类型型号生产率吨/时给料粒度(mm)双振幅(mm)振动频率(分/次)供电电压(V)电流（A）有功功率(Kw)电源频率(Hz) 水平 -10°工作电流表示电流封闭式GZ1F 4 5.6 401.7530002201.34 1 0.0650 GZ2F 8 11.2 40 3.0 2.3 0.15GZ3F 20 28 60 4.58 3.8 0.2GZ4F 40 56 60 8.4 7 0.45GZ5F 80 112 80 12.7 10.6 0.65GZ6F 120 168 80 1.5 380 16.4 13.3 1.5轻槽型GZ5Q 100 140 20 1.75 220 12.7 10.9 0.65 GZ6Q 150 200 2501.5 38016.4 13.3 1.5 GZ7Q 250 350 300 24.6 20 2.5 GZ8Q 400 560 350 39.4 32 4上振型GZ3S 25 35 751.75 2204.58 3.8 0.2 GZ4S 50 70 100 8.4 7 0.45 GZ5S 100 140 150 12.7 10.6 0.65 GZ6S 150 210 2001.5 38016.4 13.3 1.5 GZ7S 250 350 250 24.6 20 3 GZ8S 400 560 300 39.4 32 4平槽型GZ5P 50 140 100 1.75 220 12.7 10.6 0.65 GZ6P 75 210 3001.5 38016.4 13.3 1.5 GZ7P 125 350 350 24.6 20 2.5宽槽型GZ5K1200 1001.5 22012.7×2 10.6×2 0.65×2 GZ5K2240 100 12.7×2 10.6×2 0.65×2 GZ5K3270 100 12.7×2 10.6×2 0.65×2 GZ5K4300 100 12.7×2 10.6×2 0.65×2二、机器结构与工作原理1、结构电磁振动给料机由以下主要部分组成：（见图1）图1 电磁振动给料机简图Ⅰ料槽Ⅱ电磁振动器（见图5a、b）（1）联接叉（2）衔铁（3）弹簧板组（4）铁芯（5）振动器壳体Ⅲ减振器图2 工作原理图2、工作原理如图2所示，它是一个调谐的双质点振动系统，以接近于共振的频率工作，由料槽、联接叉、衔铁和料槽中物料的10-20%等质量组成质点M1，由振动器壳体、铁芯、线圈等组成质点M2，这两个质点用一束弹簧板联在一起形成一个双质点定向振动系统。
电磁振动给料机说明书
一、用途、特点及技术性能（一）用途电磁振动给料机（简称电振机）是一种先进的给料装置，它适用于连续性生产的要求。
我公司生产的电振机与本公司生产的各类型电子秤配套使用，可构成一个闭环调节的自动给料、称量和配料设备。
因此，电振机可广泛用于水泥、矿山、冶金、煤场、化工、基建、码头以及制药、茶叶加工、瓷业等工业部门，在生产流程中能把非粘滞性的颗料或粉末物料从储料仓或料斗中定量、均匀、连续地送到受料装置中去。
（二）特点GZ系列电磁振动给料机特点：（1）体积小，重量轻，结构简单，安装方便，无转动、滑动零部件，不需进行润滑。
故障少，维护运行费用低。
（2）电磁振动给料机运用机械振动学的共振原理，使其工作在低临界近共振状态，低耗电。
（3）电磁振动给料机采用可控硅半波整流控制方式，流量调节方便，可实现集中控制和自动控制。
（4）工作时物料按抛物线轨迹连续跳跃向前运动，料槽磨损较小。
注：给料能力系指料槽水平安装时，物料假密度为1.6吨/m3设计指标；料槽下倾10度，给料能力将会增加。
附：根据用户的要求，我公司给料机主体配用筛槽的振动筛可满足冶金粉末物料的筛选和瓷业筛选，可筛200目内的粉末状物料。
其筛网由用户自己配备。
（三）技术性能二、机器结构和工作原理GZ型可控硅电磁振动给料机由电磁振动给料机和可控硅控制器两部分组成。
（一）GZ系列电磁振动给料机的结构和工作原理。
1、结构电磁振动给料机由以下主要部份组成（见图一）；图一电振机简图Ⅰ料槽Ⅱ电磁振动器Ⅲ减振器2、工作原理如图二所示，它是一个双质定向强迫振动的弹性系统，由槽体（料槽）、连接叉和槽体中部分物料的质量组成质点M1；振动器壳体、铁芯、线圈等组成质点M2。
而M1和M2这两质点用一束弹簧板联系在一起，形成一个双质点定向强迫振动的弹性系统。
电磁振动器的线圈由单向交流电经可控硅整流所供电。
当可控硅在交流电的正半周触发导通时，线圈流过脉动电流，铁芯与衔铁之间产生脉电磁力，铁芯吸引衔铁。
DZ电磁振动给料机操作规程
DZ电磁振动进电器操作规程
一、开车前的检查
1、检查所有螺栓的紧固情况，尤其是弹簧板组的紧栓和铁芯
螺栓紧吗。
2、检查电源电压是否正常,控制器是否关闭或为零位数。
二、驾驶和驾驶中的注意
1、清理进路器的驾驶顺序，给原煤先开跳汰机，后开给料机。
给精煤先开皮带机，后开给料机。
2、接通电源，打开控制器的主电开关，再开低压电源钮子开关，转动电位器旋钮，由零位逐渐增大，使振动器振幅达到1.75MM的额定值，但电流不应超过额定值。
3、一般情况下，给料机不允许卸空，在料槽和料仓应保持一定
的料量，允许负载直接在定额电压下启动和停放。
4、支料生产调节调节：
1）调和支线槽中的倾斜，以增减产量。
2）管制仓库内漏密大门的大小，以增减槽中料层的厚度。
3）调和受控硅硅固定器角向导，改变给料机的振幅大小，以增
减给料量。
5、重要的是在水流运行期间注意水流的稳定性，若发现电流变
动较大时必须及时查明原因。
6、注意铁芯和铁芯，如听到有碰撞声，必须立即停车检查。
7、不要让支线运行任何短时间与破碎的弹簧板。
8、在未装入种子时,不允许从长远看最大振幅。
9、电压不应超过额定值，电流也不得超过给定值。
三、停车
1、清除种子停止的顺序，先停给料机，后停跳汰机（皮带机）。
2、逐步旋转按钮到零位，先关控制器上低压电源钮子开
关，关掉主电源开关，然后切断输入电源。

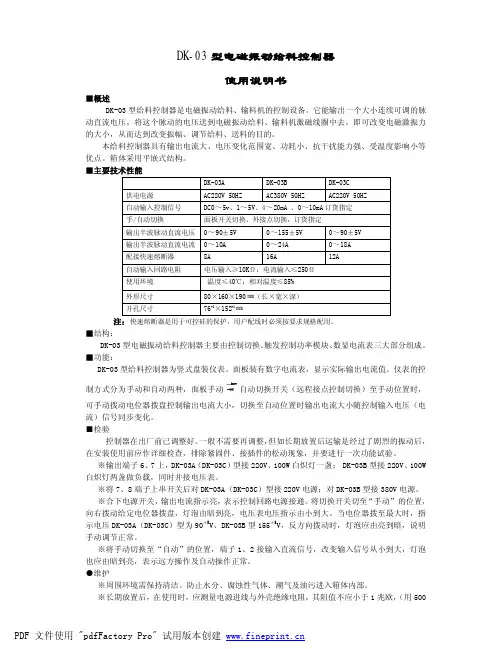

DK-03 型电磁振动给料控制器 使用说明书
