【CN209466035U】一种三合一传感器夹具及多模态刀具磨损状态监测系统【专利】
【CN209542647U】改进型三角剪切标准加速度传感器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920240048.8(22)申请日 2019.02.26(73)专利权人 扬州英迈克测控技术有限公司地址 225000 江苏省扬州市邗江区经济开发区开发西路217号高新技术创业服务中心(72)发明人 许杰 陈启山 吴芳 (74)专利代理机构 扬州润中专利代理事务所(普通合伙) 32315代理人 方玲(51)Int.Cl.G01P 15/09(2006.01)G01P 21/00(2006.01)
(54)实用新型名称改进型三角剪切标准加速度传感器(57)摘要本实用新型公开了一种改进型三角剪切标准加速度传感器，属于传感器技术领域，解决了传统加速度传感器测量精度差、同一批次产品特性差异大，灵敏度一致性差，产品稳定性差的问题，主要包括基座、壳罩、正三棱柱、压电元件组，该压电元件组包括多个依次层叠的压电元件，压电元件包括两片压电片和导电片。本实用新型测量精度高，层叠式结构设计能够使石英剪切片内部应力在层与层叠加间隙处得到释放；负载能力大，对非振动干扰信号、瞬态温度影响有很好的隔离作用；产品性能稳定，灵敏度一致性程度高，装配工艺简化，是从事振动测试、校准和检定等
单位的值得信赖的标准传感器。
权利要求书1页 说明书4页 附图6页CN 209542647 U2019.10.25
CN 209542647
U1.一种改进型三角剪切标准加速度传感器，包括设有输出插座的基座、与所述基座固接的壳罩，所述基座上设有延伸至所述壳罩内部的正三棱柱，其特征在于：所述壳罩内设有沿垂直于所述正三棱柱中心轴线方向、并贴合所述正三棱柱外侧壁分布的压电元件组；所述压电元件组包括多个依次层叠的压电元件；所述压电元件包括两片压电片，两所述压电片之间夹紧设有与之形成导电连接的导电片，多个所述导电片串联或并联连接后经引线与所述输出插座的芯线导电连接；所述压电元件组外侧为与之紧贴的质量块，所述质量块、所述压电元件组由预紧环与所述正三棱柱紧固连接。2.根据权利要求1所述的改进型三角剪切标准加速度传感器，其特征在于：所述压电片为石英剪切片。3.根据权利要求1所述的改进型三角剪切标准加速度传感器，其特征在于：所述引线为镀银铜丝。4.根据权利要求1所述的改进型三角剪切标准加速度传感器，其特征在于：所述正三棱柱、所述基座、所述壳罩、所述输出插座均为金属材料。5.根据权利要求1或4所述的改进型三角剪切标准加速度传感器，其特征在于：所述正三棱柱采用模具工艺或者激光焊接工艺与所述基座构成一整体。6.根据权利要求1所述的改进型三角剪切标准加速度传感器，其特征在于：所述壳罩与所述基座采用激光焊接工艺固定连接。7.根据权利要求1所述的改进型三角剪切标准加速度传感器，其特征在于：所述预紧环

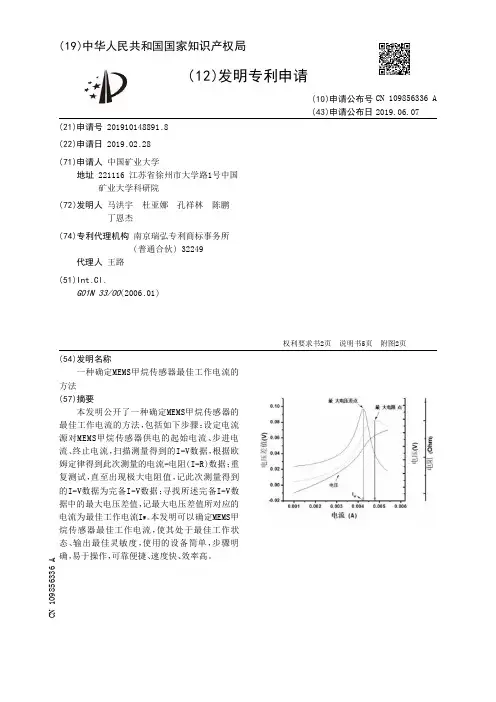

【CN109856336A】一种确定MEMS甲烷传感器最佳工作电流的方法【专利】
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日
(21)申请号 201910148891.8
(22)申请日 2019.02.28
(71)申请人 中国矿业大学地址 221116 江苏省徐州市大学路1号中国矿业大学科研院
(72)发明人 马洪宇 杜亚娜 孔祥林 陈鹏 丁恩杰
(74)专利代理机构 南京瑞弘专利商标事务所(普通合伙) 32249代理人 王路
(51)Int.Cl.G01N 33/00(2006.01)
(54)发明名称一种确定MEMS甲烷传感器最佳工作电流的方法(57)摘要本发明公开了一种确定MEMS甲烷传感器的最佳工作电流的方法，包括如下步骤：设定电流源对MEMS甲烷传感器供电的起始电流、步进电流、终止电流，扫描测量得到的I-V数据，根据欧姆定律得到此次测量的电流-电阻(I-R)数据；重复测试，直至出现极大电阻值，记此次测量得到的I-V数据为完备I-V数据；寻找所述完备I-V数据中的最大电压差值，记最大电压差值所对应的电流为最佳工作电流IW。本发明可以确定MEMS甲烷传感器最佳工作电流，使其处于最佳工作状态、输出最佳灵敏度，使用的设备简单，步骤明确，易于操作，可靠便捷、速度快、
效率高。
权利要求书2页 说明书5页 附图2页CN 109856336 A2019.06.07
CN 109856336
A1.一种确定MEMS甲烷传感器最佳工作电流的方法，其特征在于，采用MEMS甲烷传感器
测量电路实现，该电路包括电流源、电压表、MEMS甲烷传感器和计算机，电流源为MEMS甲烷
传感器提供电流、电压表测量MEMS甲烷传感器通以电流之后所产生的电压，所述电压表接
线端的“正”端与所述电流源的电流流出端连接MEMS甲烷传感器的一端，所述电压表接线端
的“负”端与所述电流源的电流流入端连接MEMS甲烷传感器另一端；电流源与电压表与计算
机连接，计算机控制电流源输出电流值的大小同时记录电压表的电压，测量步骤如下：
【CN209388335U】一种基于生物识别的感应式装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920461068.8(22)申请日 2019.04.08(73)专利权人 江西睿创科技有限公司地址 336000 江西省宜春市樟树市观上工业园十号楼(72)发明人 熊小环 (74)专利代理机构 北京远大卓悦知识产权代理事务所(普通合伙) 11369代理人 卢富华(51)Int.Cl.G06K 9/00(2006.01)
(54)实用新型名称一种基于生物识别的感应式装置(57)摘要本实用新型公开了一种基于生物识别的感应式装置，包括单片机和电源模块，所述单片机的输入端通过AD转换模块与摄像装置的输出端电性连接，所述单片机的输入端与热红外传感器的输出端电性连接，所述单片机的输出端与门禁开关的输入端电性连接，所述单片机通过无线收发单元与监控终端电性连接，所述单片机的输出端与显示屏的输入端电性连接，所述电源模块为各个元件供电；本方案，通过脸部识别和身体轮廓进行识别，提高了监控精度，防止外人随意进入涉密单位，提高了检测精度，提高了涉密单位
的保密性。
权利要求书1页 说明书3页 附图2页CN 209388335 U2019.09.13
CN 209388335
U1.一种基于生物识别的感应式装置，包括单片机和电源模块，其特征在于：所述单片机的输入端通过AD转换模块与摄像装置的输出端电性连接，所述单片机的输入端与热红外传感器的输出端电性连接，所述单片机的输出端与门禁开关的输入端电性连接，所述单片机通过无线收发单元与监控终端电性连接，所述单片机的输出端与显示屏的输入端电性连接，所述电源模块为各个元件供电。2.根据权利要求1所述的一种基于生物识别的感应式装置，其特征在于：所述单片机为AT89C51单片机。3.根据权利要求2所述的一种基于生物识别的感应式装置，其特征在于：所述单片机的输入端通过放大电路与热红外传感器的输出端电性连接。4.根据权利要求2所述的一种基于生物识别的感应式装置，其特征在于：所述单片机通过按键电路电性连接有按键。5.根据权利要求2所述的一种基于生物识别的感应式装置，其特征在于：所述显示屏采用LM016L液晶模块，具有简单而功能较强的指令集，可以实现字符闪烁、移动等功能，其与单片机通信可采用8位或4位并行传输2种方式，LM016I液晶数据线DO～D7分别与单片机AT89C52的P1.0～1.7口连接，控制线RS、RW、RE与单片机P2.5、P2.6、P2.7端口连接。6.根据权利要求3所述的一种基于生物识别的感应式装置，其特征在于：所述监控终端为电脑、
加拿大西安大略大学项目：一种提高传感器可靠性的系统
ｌ国际合作项目推荐
英国牛津大学线性
火用传感器项目
（２０１３—１９２一英国一１ １６）
牛津大学的研究人员发明了一种线性火用传感器。该
传感器可安装到任何大小的现有或新制的热水箱上。目前
该传感器的概念验证原型已经建造出来，而工业标准的测
试已经肯定了该方法的准确性和潜在的价值。 该技术属英国专利申请对象，ＩＳＩＳ寻求商业化合作伙
伴。
希腊ＬＥＤ路灯智能
能源控制系统
（２０１３—０３２－希腊一００１）
Ａｓｔｒｏｆｏｓ开发了一个平台，为无线控制、节能和数字化
照明提供更广泛的新的可能性。Ａｓｔｒｏｆｏｓ开发的平台允许控
制无限数量的ＬＥＤ灯，显示１６００万色，控制灯光亮度，按
照客户要求定制特殊效果。Ａｓｔｒｏｆｏｓ提供的ＬＥＤ技术和无 线控制解决方案，可以实现廉价的照明、简单的环境，具有
通用的特点。Ａｓｔｒｏｆｏｓ技术的开发技术己具备了两项专利。
１）双向自动配置的无线通信（基于最新的ｚｉｇＢｅｅ技
术）在实际应用中，从一台中央计算机就可以在给定区域控
制所有的灯。由于该系统是双向的，所以每个灯的实时信息
（例如确认系统的操作良好）会反馈给中央计算机。双向通
信以及其他维护成本降到最低。
２１能源监控和加热控制管理。这些功能超过４０％，将
扩大ＬＥＤ的有效性和可靠性。
３１照明系统轻松和简单的中央管理。对系统的控制，将
不要求特定的知识，不需要专门人员，进一步降低了使用成
本。 ４１维护信息系统。该信息系统将降低维护成本，延迟系
统寿命期。
５）适宜任何额外的电源节省计划。
目前在中国的路灯照明市场方面，政府提供了强有力
的激励机制，更换基于ＬＥＤ的路灯路灯，以大量节省能源。
中国政府已经出台新的标准，在此基础上新的照明设备采
购将很快推出。
希望联系想合作的中国专业从事太阳能路灯研发生产
的企业。
２２一 加拿大西安大略大学项目：一
种提高传感器可靠性的系统
（２０１３—０４１一多伦多－００３）
指纹传感器 FPC 1011F
FPC指纹传感器介绍： 指纹解决方案最重要的地核心部位就是---指纹传感器，传感器是整个系统优劣的基础。大部分半导体传感器实际使用性能不稳定，传感器性能的主要因素是能否保证每次都取得稳定的指纹图象，一般的半导体传感器采用直接测量法，直接探测手指信号（电场，电容）由于直接探测的信号很微弱，甚至探测不到，所以造成无法稳定取得指纹图象，也就无法分析识别指纹。 瑞典FINGERPRINT CARDS AB（简称FPC）采取了独创的反射式测量法，就象回声原理一样，我们发出的声音越大，回声就越大，这就实现了增强探测信号。保证取得稳定清晰的指纹图象，由于探测信号增强就带来了另一个好处，芯片表面的保护膜可以做得更厚（比同类厚10-25倍），拥有更厚的保护层这就意味着有更强，耐磨性（>100万次）和抗静电（大于15KV）甚至可达20KV，反之因为直接测量法探测到的信号本来就微弱，所以芯片表面的保护膜就无法做得很厚，抗静电性和耐磨性就无法达到实际需求。瑞典FPC在日本，美国，欧洲都取得了技术专利 ，关于FPC指纹传感器独特的反射式测量法FPC的信号通过的路径: 如下： 信号主动从金属外框两边发射---探测指纹信号---穿过保护层---被接收指纹信号.仅一次信号穿过保护层,减少了信号因传递而减弱，信号再经独立的晶圆体放大后经过内部的A/D转换，从而输出高质量的数字指纹图像。反射式测量法不仅提高了传感器的信号检测性能，不受保护层厚度增加而影响，并有效 防止用户直接接触内部CMOS电路，造成损坏。 FPC指纹传感器特点： 一、抗静电：大于15千伏，达到国际4 IEC 61000-4-2 标准 二|、耐磨性：超过100万次，
三|、采集图像清晰：初次采集图像，到100万次后采集图像依然清晰 初次图像 100万次图像 四、 识别指纹时间短； 五、 高速的 SPI接口； 六、 环境湿度：0%到95% 七、 具有363dpi的分辨率 ； 八、 低功耗，3.3V或 2.5V的工作电压，7mA 工作电流，； 九、 符合国际标准高品质FR4材质； 十、内置A/D转换，从而输出高质量的数字三维指纹图像； 十一、活体指纹识别，探测真皮层，对干湿手指具有良好适应性； 十二、8位模数转换器，可以方便与低成本接头接入系统中； 十三、耐高低温：通常适用温度-20°～+85°，储存温度-40°～+85°； 十四、一种全新的基于Certus传感器平台的领先级电容式指纹传感器，非电感、电压式； 瑞典FPC目前是全世界唯一一家，专业只从事指纹传感器和处理器核心技术研发者，其他类似生产厂商，指纹传感器只是他们产品中的其中一项。 FPC 从1995开始研发，并是世界唯一专注指纹传感器与认证算法的研发与设计公司，1997年开发出第一块指纹传感器，1998年就成为上市公司，已有十六年的公司历程。其指纹传感器已被世界大厂应用，如......

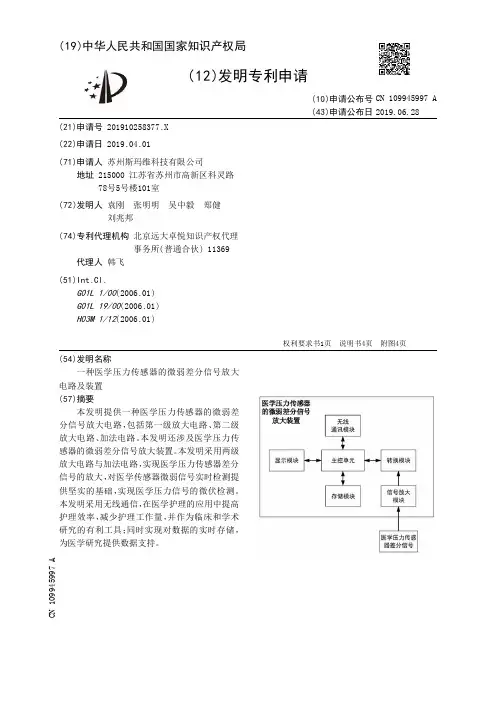

【CN109945997A】一种医学压力传感器的微弱差分信号放大电路及装置【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910258377.X(22)申请日 2019.04.01(71)申请人 苏州斯玛维科技有限公司地址 215000 江苏省苏州市高新区科灵路78号5号楼101室(72)发明人 袁刚 张明明 吴中毅 郑健 刘兆邦 (74)专利代理机构 北京远大卓悦知识产权代理事务所(普通合伙) 11369代理人 韩飞(51)Int.Cl.G01L 1/00(2006.01)G01L 19/00(2006.01)H03M 1/12(2006.01) (54)发明名称一种医学压力传感器的微弱差分信号放大电路及装置(57)摘要本发明提供一种医学压力传感器的微弱差分信号放大电路，包括第一级放大电路、第二级放大电路、加法电路。本发明还涉及医学压力传感器的微弱差分信号放大装置。本发明采用两级放大电路与加法电路，实现医学压力传感器差分信号的放大，对医学传感器微弱信号实时检测提供坚实的基础，实现医学压力信号的微伏检测。本发明采用无线通信，在医学护理的应用中提高护理效率，减少护理工作量，并作为临床和学术研究的有利工具；同时实现对数据的实时存储，
为医学研究提供数据支持。
权利要求书1页 说明书4页 附图4页CN 109945997 A2019.06.28
CN 109945997
A1.一种医学压力传感器的微弱差分信号放大电路，其特征在于，包括第一级放大电路、第二级放大电路、加法电路；其中，所述第一级放大电路用于接收医学压力传感器差分信号，并对医学压力传感器差分信号进行第一级放大，得到第一次放大信号；所述第二级放大电路用于接收所述第一次放大信号，并对所述第一次放大信号滤波后进行第二级放大，得到第二次放大信号；所述加法电路用于接收所述第二次放大信号，并对所述第二次放大信号叠加一恒定直流电压，以使得所述加法电路输出可被数模转换的正值电压信号。2.如权利要求1所述的一种医学压力传感器的微弱差分信号放大电路，其特征在于：所述第一级放大电路之前还包括低通滤波电路，用于滤除高频杂波。3.如权利要求1所述的一种医学压力传感器的微弱差分信号放大电路，其特征在于：所述第一级放大电路采用前置放大器U12；所述第二级放大电路采用前置放大器U13，所述前置放大器U12、U13的放大增益为1-1000倍。4.如权利要求1-3任一项所述的一种医学压力传感器的微弱差分信号放大电路，其特征在于：所述第一级放大电路与所述第二级放大电路之间、所述加法电路后都配置有二阶无源滤波电路。5.如权利要求3所述的一种医学压力传感器的微弱差分信号放大电路，其特征在于：所述加法电路采用电位器P11，所述电位器P11的第二引脚的输出电压大于等于-5V且小于等于5V；所述前置放大器U12、U13、所述电位器P11的负压通过负压芯片LM2662提供。6.一种医学压力传感器的微弱差分信号放大装置，其特征在于，包括主控单元、转换模块、信号放大模块、无线通讯模块；所述主控单元与所述转换模块、所述无线通讯模块电性连接，所述信号放大模块与所述转换模块电性连接；其中，所述信号放大模块内配置有如权利要求1所述的医学压力传感器的微弱差分信号放大电路：所述信号放大模块用于接收医学压力传感器差分信号，并进行信号放大输入至所述转换模块；所述转换模块用于接收放大信号，并将信号转换为数字信号输入至所述主控单元；所述主控单元将数字信号解析后并通过所述无线通讯模块发送至外部通讯设备。7.如权利要求6所述的一种医学压力传感器的微弱差分信号放大装置，其特征在于：所述主控单元采用STM32单片机；所述转换模块为ADC数模转换电路。8.如权利要求6所述的一种医学压力传感器的微弱差分信号放大装置，其特征在于：还包括显示模块；所述显示模块与所述主控单元电性连接；所述显示模块包括OLED显示模块或LCD显示模块。9.如权利要求6所述的一种医学压力传感器的微弱差分信号放大装置，其特征在于：所述无线通讯模块包括蓝牙通讯模块或WIFI通讯模块或zigbee模块。10.如权利要求6所述的一种医学压力传感器的微弱差分信号放大装置，其特征在于：还包括存储模块，所述存储模块与所述主控单元电性连接，用于存储数字信号；所述存储模块包括U盘、CF卡、SD卡、SDHC卡、MMC卡、SM卡、记忆棒、
【CN110044971A】一种气敏材料制备方法及其在气敏传感器中的应用【专利】
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日
(21)申请号 201910303581.9
(22)申请日 2019.04.16
(71)申请人 蚌埠学院地址 233030 安徽省蚌埠市曹山路1866号
(72)发明人 张现峰 吕长鹏 王传虎 杜文杰 王威
(74)专利代理机构 昆明合众智信知识产权事务所 53113代理人 张玺
(51)Int.Cl.G01N 27/12(2006.01)
(54)发明名称一种气敏材料，制备方法及其在气敏传感器中的应用(57)摘要本发明提供一种气敏材料，制备方法及其在气敏传感器中的应用，所述g-C3N4/ZnO气敏材料为片层状堆积结构，其中，g-C3N4占g-C3N4/ZnO质量分数为1％；其在工作温度为280℃时，对100ppm的乙醇气体灵敏度达到84.1；制备方法如下：首先制备出石墨相碳化氮，然后加入氧化锌前驱物，通过水热法制备g-C3N4/ZnO；其在气敏传感器中的应用，将g-C3N4/ZnO气敏材料涂覆于金电极包覆的Al2O3陶瓷管表面制成气敏传感元件。本发明利用水热法将g-C3N4与纳米ZnO耦合，首次制备出g-C3N4/ZnO(1％g-C3N4)气敏材料，实现气体传感器材料与功能的一体化,对乙醇、甲烷、硫化氢等还原性气体响应和恢复时间短、灵
敏度高。
权利要求书1页 说明书5页 附图2页CN 110044971 A2019.07.23
CN 110044971
A1.一种气敏材料，其特征在于：所述g-C3N4/ZnO气敏材料为片层状堆积结构，其中，g-
C3N4占g-C3N4/ZnO质量分数为1％；所述g-C3N4/ZnO气敏材料在工作温度为280℃时，对
100ppm的乙醇气体灵敏度达到84.1。
2.一种气敏材料的制备方法，其特征在于：首先制备出石墨相碳化氮，然后加入氧化锌
前驱物，通过水热法制备g-C3N4/ZnO，具体包括以下步骤：
三轴振动传感器的校准方法与制作流程
图片简介:
本技术介绍了一种三轴振动传感器的校准方法，包括以下步骤：S1
：材料准备，选取一个
正直角三棱锥，三个待校准MEMS
模块，螺钉，一次性速干胶水和标准振动源；S2
：将一个
正方体沿对角的三个点削开，即可得到一个正直角三棱锥（通常会将正直角三棱锥底部的三
个角（4
）削去部分，以便于安装，但也仅仅是为了安装，别无它用。削掉此三个角或不削
掉均为本专利的保护范围），正直角三棱锥底端的中心处开设有螺钉孔，使螺钉孔与螺钉的
一端固定连接，本技术通过将待检测的三个MEMS
模块粘贴在正直角三棱锥上，取代原有的
正方体进行校准，解决了每个芯片都要单独校准三个轴，校准过程将非常繁琐且效率极其低
下的问题，极大的提高了芯片校准的效率。
技术要求
1.
一种三轴振动传感器的校准方法，其特征在于，包括以下步骤：
S1
：材料准备，选取一个正直角三棱锥（2
），三个待校准MEMS
模块（3
），螺钉，一次
性速干胶水和标准振动源（1
）；
S2
：正直角三棱锥底（2
）端的中心处开设有螺钉孔（6
），使螺钉孔（6
）与螺钉的一端
固定连接，螺钉的另一端与标准振动源（1
）轴向的中心处开设的轴孔（5
）固定连接，
然后在正直角三棱锥（2
）的三个面涂设一次性速干胶水，将三个待校准MEMS
模块（3
）
分别粘在对应的三个面上；S3
：使标准振动源（1
）通过外接开关与外接电源电性连接，打开标准振动源（1
）进行
校准；
S4
：a1
：标准的正直角三棱锥（图9
）的几何图形，TA
⊥ TBC
平面，TB
⊥ TAC
平
面，TC
⊥TAB
平面，
三条棱TA = TB = TC
，三条底边AB = BC = AC
，TD
为直角三角形
ABT
的底高，TH
为正直角三棱锥（2
）顶端垂直于底面的正直角三棱锥（2
）高，由于TC
⊥ TAB
平面，即TC
垂直于TAB
平面上的任意直线，因此TC
⊥ TD
，设TD = a
，则AB =
BC = AC = 2a
，
TA = TB = TC=a
，
CD=a
，由三角形面积等效公式可知：TC×TD =
【CN209689780U】一种光纤光栅温湿度传感器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920518238.1(22)申请日 2019.04.16(73)专利权人 深圳加华微捷科技有限公司地址 518101 广东省深圳市宝安区新安街道68区留仙三路长丰工业园F2栋B座2楼(72)发明人 沈兵荣 (74)专利代理机构 东莞市神州众达专利商标事务所(普通合伙) 44251代理人 陈世洪(51)Int.Cl.G01K 11/32(2006.01)G01N 21/17(2006.01)
(54)实用新型名称一种光纤光栅温湿度传感器(57)摘要本实用新型提供了一种光纤光栅温湿度传感器，本实用新型涉及光纤光栅技术领域，底垫顶面内壁四角均固定有与其为一体的卡柱，且卡柱顶端均嵌接有塑料柱，底垫顶面内壁中部均匀嵌接有若干个吸盘，保持外壳的放置平稳，便于使用者放置外壳，支板固定连接在外壳左侧下方中部，且支板前后两端均固定有与其为一体的立板，立板顶端之间贯穿设置有转芯，且转芯与立板转动连接，转芯前端焊接有手轮，且立板之间设置有滚轮，滚轮套接在转芯外壁，使用者只需要旋转手轮即可自动调整电缆，提高使用者工作的方便性；解决了传感器外壳底部较多的螺栓紧固件等，让外壳底部凸出，导致传感器放置不平稳，电缆之前相互缠绕，不便于使用者的工作的
问题。
权利要求书1页 说明书3页 附图2页CN 209689780 U2019.11.26
CN 209689780
U1.一种光纤光栅温湿度传感器，所述光纤光栅温湿度传感器包括外壳(1)和底垫(2)，所述底垫(2)卡接在外壳(1)底部，其特征在于：所述底垫(2)顶面内壁四角均固定有与其为一体的卡柱(201)，且卡柱(201)顶端均嵌接有塑料柱(202)，所述底垫(2)顶面内壁中部均匀嵌接有若干个吸盘(3)；支板(4)，所述支板(4)固定连接在外壳(1)左侧下方中部，且支板(4)前后两端均固定有与其为一体的立板(401)，所述立板(401)顶端之间贯穿设置有转芯(402)，且转芯(402)与立板(401)转动连接，所述转芯(402)前端焊接有手轮(403)，且立板(401)之间设置有滚轮(5)，所述滚轮(5)套接在转芯(402)外壁，且滚轮(5)外侧开有预留槽(501)，所述滚轮(5)外壁顶端开有卡槽(502)。2.根据权利要求1所述的一种光纤光栅温湿度传感器，其特征在于：所述外壳(1)内部设置有温湿度传感器，且外壳(1)前端中部均匀嵌入设置有若干个指示灯(101)，所述外壳(1)前端右上角嵌入设置有按键(102)，且指示灯(101)与按键(102)均与温湿度传感器电性连接，所述温湿度传感器左侧电性连接有探头(103)，且探头(103)贯穿设置于外壳(1)。3.根据权利要求1所述的一种光纤光栅温湿度传感器，其特征在于：所述塑料柱(202)顶端与外壳(1)相互嵌接，且吸盘(3)顶面与外壳(1)相吸附。4.根据权利要求1所述的一种光纤光栅温湿度传感器，其特征在于：所述支板(4)位于探头(103)下方，且滚轮(5)底部与支板(4)之间相隔的距离为1cm-2cm。5.根据权利要求1所述的一种光纤光栅温湿度传感器，其特征在于：所述转芯(402)随手轮(403)转动而转动，且滚轮(5)跟随转芯(402)旋转，所述预留槽(501)朝向于探头
云台的制作方法
本技术新型涉及一种与自身带有陀螺仪传感器的具有拍摄视频功能的电子设备配合使用的云
台，其包括机架、控制单元、致动单元及用于接收来自具有拍摄视频功能的电子设备的陀螺
仪传感器的位移信号的信号接口；致动单元用于与电子设备固定连接并受控制单元控制地使
该电子设备作空间运动，该空间移动包括分别绕两个相互正交的轴的转动或分别绕三个相互
正交的轴的转动；信号接口设置在云台的机架上，信号接口与控制单元通讯连接。该云台可
以利用现有手机、平板电脑等具有拍摄视频功能的电子设备自身带有的陀螺仪传感器，降低
云台的成本及简化其结构。
技术要求
1.云台，用于与自身带有陀螺仪传感器的具有拍摄视频功能的电子设备配合使用；
包括机架、控制单元及致动单元；
所述致动单元用于与所述电子设备固定连接并受所述控制单元控制地使所述电子设备作
空间运动，所述空间运动包括分别绕两个相互正交的轴的转动或分别绕三个相互正交的
轴的转动；
其特征在于：信号接口，用于接收来自所述陀螺仪传感器的位移信号，所述信号接口设置在所述机架
上，所述信号接口与所述控制单元通讯连接。
2.根据权利要求1所述云台，其特征在于：
还包括按钮控制板，所述按钮控制板上设有对所述致动单元中相对运动部件间的相对运
动量进行控制的按钮。
3.根据权利要求1或2所述云台，其特征在于：
所述电子设备为手机或平板电脑。
4.根据权利要求3所述云台，其特征在于：
所述信号接口为数据接口。
5.根据权利要求3所述云台，其特征在于：
所述信号接口包括数据线，所述数据线的一端与所述控制单元电连接，所述数据线的另
一端为与所述手机或所述平板电脑的数据接口相适配的接口。
说明书
云台
技术领域
本技术新型涉及自身带有陀螺仪传感器的具有拍摄视频功能的电子设备用的云台。
背景技术
随着手机和平板电脑在人们生活中进行视频拍摄需求不断增加，但在拍摄过程中，由于
拍摄装置不稳定，使拍摄的视频画面晃动，不稳定。公布号为CN104049440A的专利文献中公布了一种运动相机稳定器，即相机用云台，其包
