电加热锅炉安装施工组织设计.doc
.一、锅炉安装概况：锅炉安装质量的好坏关系锅炉的安全、经济运行、关系到人民生命财产安全的大事，因此在安装本台锅炉时，必须严格遵守原劳动部 1996 年颁发的《蒸汽锅炉安全技术监察规程》以及 GB50273《工业锅炉安装工程及施工验收规范》等设备安装其它有关的技术文件。
根据上述国家有关的安装规程、规范要求，编制本锅炉安装方案，作为安装施工的技术指导性文件和质量检查验收的主要依据。
锅炉安装工人应制定相应的制度和纪律，以保证施工人员切实按图纸、工艺、技术规范要求进行施工。
本工艺如果与国家法规、技术文件有抵触时，应按国家规范和标准执行。
锅炉型号： WDR1-0.8制造单位：句容市大众锅炉制造有限公司。
产品编号：安装地点：江苏省未成年犯管教所建设单位：江苏省未成年犯管教所安装单位：句容市大众锅炉制造有限公司二、安装前的准备工作：1.组织图纸审查，了解锅炉结构特点及安装施工技术要求，确定运输吊装方案。
编制劳动力、机具、材料需用计划。
2.按质量监督部门规定要求，填写开工报告，到技术监督局锅炉处办理开工手续。
3.工程技术负责人对施工人员进行技术交底，施工人员了解施工质量要求，施工操作要领和安全技术措施。
4.在现场架设临时设施、接通水、电等动力源。
5.会同甲方进行开箱清点，对照制造厂供货清单，检查设备和配件的规范、型号和数量是否相符。
对缺损以及规范、型号、数量不符的设备和配件应分别作出记录，填写《锅炉安装技术资料检查签证表》和《锅炉设备验收记录》，并由甲、乙双方签证。
6.设备在制造、运输过程中发生的变形和塌陷、弯曲等各种超标缺陷，应在安装前进行校正或修理，重大质量问题应作好记录并报告当地质监部门。
三、施工劳动组织安排：合格焊工 1 名、冷作工 2 名、管钳工 2 名、探伤、电工、起重工和普工各 1 名。
四、主要设备、工器具的准备：序名称型号规格单位数量号1 直流焊机AX-300 台 22 交流焊机BX-300 台 23 氧气切割设备套 24 液压千斤顶20T 只 25 电烘箱150-450 ℃只 16 台钻 1.5-13 只 17 砂轮切割机400 只 18 角向磨光机100-125 只 29 电动试压泵0-10MPa 台 210 焊条保温箱只 211 管子绞板11/ 2″ -2 ″只 1在以上各种机具准备的同时，还需做好现场电源、施工用水的供应准备工作。
五、锅炉就位1、基础放线验收：（1）锅炉及设备基础验收，应在基础混凝土强度达到设计强度的 75%以上，并在基础上标出纵、轴中心及标高控制点（线）后进行。
（2）基础验收应按锅炉房纵、横向轴线及水平线（点），依基础施工图和锅炉、设备安装图进行复测检查，并应按其放出安装基准线。
（3）基础检查验收结束后，填写《锅炉基础复查记录表》。
2、锅炉定位找正：（1）进行锅炉本体纵向和横向的找正，与基础中心线偏差≤ 3mm。
用气漆做出位置标志，并做好记录，交质量检验员复核。
根据 1 米标高基准点，用水准仪或玻璃连通管逐个测量基础平面标高，并做好记录，作为下步安装及垫铁配制的依据。
（2）锅炉本体纵向和横向垂直度误差≤ 1/1000mm，有误差应在底座和基础之间加垫铁板进行找正。
（3）找正结束后，填写《锅炉本体就位水平度检查记录表》六、锅炉辅机的安装：1.分汽缸安装（1）分汽缸属于锅炉范围内设备，安装前审查出厂“质量证明书”，检查制造质量。
（2）按工艺平面布置图所示位置就位，标高误差≤士 10%mm，中心偏差≤5mm，水平度≤ 2mm。
按规定的位置支架标高等尺寸进行安装，应考虑有千分之三到千分之五的坡向疏水管接口，以利疏水。
（3）将分汽缸与支架连接牢固。
（4）分汽缸上阀门附件的安装应符合规定要求。
（5）分汽缸上若装压力表时，压力表与压力表弯管之间应安装三通旋塞。
（6）分汽缸底部必须装排汽疏水装置。
2.水泵安装：(1)水泵就位后进行找正（允许水平偏差 0.3~0.5mm），两轴找正连接后，手动盘车检验应灵活，手感轻快且无杂音，与管道的连接应准确，不得强行连接。
(2) 给水泵安装好后，应在设计负荷下连续试运转 2 小时，要求整个系统运转正常，压力、流量、轴承温度都符合规定要求，无不正常的声音，振动符合要求，各紧固连接部分不应松动。
(3) 连续运转各静密封部位不应泄漏，机械密封的泄漏量不宜大于 10mL/h （即每分钟约 3 滴）。
3.水处理设备安装：（1）水处理设备的安装，应按设计要求和设备安装说明书的规定进行。
（2）应按水处理设备的技术要求就位，对支架和设备进行必要的找平、找正保证支架和设备的平稳牢固。
（3）连接各接口管道时，无论何种材质，均应按正确的施工规范进行施工，安装完毕后，应通水试验检查各接口连接点不得渗漏。
（4）水处理设备安装结束后应进行调试运行，调试后的水质应符合水质标准的要求。
七、锅炉安全附件的安装1、水位计安装：(1)首先检查水位计管座、法兰是否垂直和同心，如严重超差，应予以校正。
(2)玻璃板式水位计安装时，平板玻璃用石棉橡胶板做衬垫，嵌入表壳，然后用一排受力螺栓固定，安装固定时每个螺栓不要一步拧到最终位置。
汽喷出时造成烫伤。
(4)水位计应按规定要求用红线标出正常水位界线和最高、最低安全水位的明显标志。
水位计玻璃板的下部可见边缘应比最低安全水位至少低 25mm，水位计玻璃板的上部可见边缘应比最高安全水位至少高 25mm。
2、压力表安装：(1)压力表的刻度极限值应为工作压力的 1.5~3 倍，最好 2倍。
压力表安装前应经校验合格，并在刻度盘上划红线指出工作压力，并封印完好。
(2)压力表与存水弯管之间应装设三通旋塞，以便冲洗压力表管路，压力表安装时，压力表表盘面宜向前倾斜 150。
(3)压力表存水弯管采用紫铜管时，其内径不应小于Φ6mm。
采用无缝管时，其内径不应小于Φ10mm。
(4)压力表精确度不小于 2.5 级，压力表表盘直径在距离观察点距离小于 2m 时，不得小于 100mm；距离在 2~5m范围时，不得小于 150mm。
3、安全阀安装：(1)安全阀安装在锅炉水压试验后，经安全阀校验部门检验合格方可投入安装、使用。
(2)安全阀应接装排汽管，直径应与排汽量相适应，并将排汽导向锅炉房外安全处，安全阀排汽管底部应装有接到安全地点的疏水管。
(3)安全阀整定压力调试，在七十二小时试行期间进行。
4、排污装置安装：(1)排污装置是由两只串联的排污阀和排污管组成。
排污阀由一只慢开式阀式和一只快开式排污阀串联组成。
(2)排污管接至排污池或其它安全处，锅炉的排污阀、排污管不应采用螺纹连接，管道应固定，防止排污时移位或反击 , 从而导致烫伤等事故。
5、锅炉附件安装结束，填写《安全附件安装检查记录表》。
八、锅炉电器线路及控制仪表的安装（1）轻轻拆开包装，对照清单核查配置与线路，将电气设施放置于预定位置，开关箱与锅炉上元件连接导线，应按图接线，并引装接地线路。
（2）连接各电器线路至相应连接点，各组导线应穿进金属软管中，装入软管的导线有松动余量，进出软管口处应用塑料套管保护。
（3）在炉体上走线必须用线卡紧固，并用接线盒把锅炉上部和下部导线分开，以便检查维修。
（4）水位自动控制器的引出线应采用AF聚氯乙烯耐高温线。
（5）开关箱与锅炉炉体应有良好的接地，箱体必须与炉体用电线连接。
（6）电动机必须按铭牌标注的接线方式接线。
（7）各电器接线必须紧固，接线完毕应进行绝缘测量和通电试验。
检查连接线路是否正确可靠，并试车验证；（8）为保证电气设施的安全使用，用户必须配置性能优越的电路总闸。
（9）所有电气操作应由具备相应资质的专业人员操作（非常重要），其他人员请勿操劳。
九、锅炉自控、保护装置安装、调试1、极限高低水位报警：a、极限低水位采用电接点式水位计和电极式控制器加以保护，当锅炉水位降至最低安全水位时，发出报警、切断燃烧。
b、当水位升至高极限水位时，高极限水位保护发出报警，切断水泵控制回路，当水位恢复正常时，锅炉可自动恢复运行，进入程序启动。
.2、给水自控控制锅炉采用电极式给水自控装置，把锅筒水位信号转化为电信号，带动电控柜电脑板水位自动控制器启停水泵。
使锅炉在运行中，做到均匀给水保持水位在正常水位线上下（一般在中水位线± 30mm范围）波动。
调试人员按水位上限值和下限值。
调节至：当水位波动到给定的下限，开关接通，水泵运转给水，反之水位到达上限，停止给水，如此循环，完成给水自动控制。
十、工艺管道安装焊接施工：1、主汽阀以外蒸汽管道按锅炉范围内管道要求安装，在主汽管道上至少应有一个弯头，否则应加装伸缩管，所有管道外壁应有保温措施。
2、管子对接焊缝应在管子的直段部分且两焊缝间距≥100mm。
3、对接焊接的中心线至管边弯曲起点之间距离不应小于管边外径且不小于100mm。
4、受压管道均采用20#无缝管，弯头采用煨弯技术标准，为GB/T8163。
5、受压管道焊接尽可能放在地面施焊，减少高空作业，确保焊接质量。
6、法兰与管道中心线与垂直连接面应保持水平，其偏差不大于法兰外径的1.5/1000 ，且不大于 2mm。
7、焊条要有质量证明书选用焊条型号为 E4303：Ф2.5 、Ф3.2 ，且按要求烘干，在使用过程中保持干燥。
8、焊接前应组件的零件和管子进行检查有无裂纹，折迭重皮等缺陷，加工“V”型坡口，且清理坡口边缘内外不小于10mm范围内无气漆，垢锈等杂质。
9、施焊必须是持证焊工（人员见告知书）。
10、点固焊应牢固点焊长度为10mm，并保证根部焊透，施焊尺寸要求及焊后外观检查要求，详见《焊接工艺卡》。
11、锅炉房汽水管道安装结束后，填写《锅炉房汽水管道安装记录表》。
12、焊缝外观质量检查结束后，填写《锅炉房汽水管道安装焊接检查记录表》。
.十一、水压试验锅炉总体水压试验，试验压力为 1.2Mpa，应有甲方代表和当地质量监督检验监察人员在场。
1、水压试验前应完成下列准备工作：清理锅筒内部完毕，关闭锅筒人孔和手孔；安全阀座用盲板隔离，关闭所有的排污阀、放水阀；主汽阀与分汽缸进汽阀连接通路，分汽缸上的出汽阀关闭；打开放气阀和安装检验合格的压力表( 至少两块 ) ，压力表的刻度范围应为试验压力的 1.5~3 倍。
装好升压泵和进水管。
2、试验用水温度应控制在20-70 ℃范围。
3、试验步骤：(1)当锅炉进水到放气管有水溢流出来时，关闭放气阀和停止进水。
进行一次检查，检查锅炉上水过程中有无漏水现象，如各焊口等，若漏水应放水处理。
(2)缓慢升压到 0.4MPa时，进行一次严密性检查，是否有漏水及其它异常现象，必要时可紧一次法兰、人孔门和手孔盖的螺栓。
(3)继续升压，升压速度应控制在0.2~0.3MPa/min 范围内，到工作压力0.8MPa，重复上面检查，并决定是否可以做超压水压试验。
浙江单位热水机组机房安装施工组织设计-
施工组织设计编制人：职称：审核人：职称：审批人：职称：二OO七年十二月施工组织设计热水机组机房安装施工组织设计目录第一章：工程概况及质量一、工程概况二、质量保证第二章：施工准备一、现场临时设施二、施工力量准备三、主要施工机具准备四、技术准备工作第三章：施工工艺第四章：施工方案一、设备安装施工方案二、管道安装施工方案三、防腐保温安装施工方案第五章：工程质量控制与安全技术措施第六章：现场文明施工管理措施第一章工程概况及质量保证一、工程概况项目为供热系统改造工程，采用蒸汽-水热交换系统与锅炉供热系统组合，机房内部主机设备、辅机设备及温室内加热器就位、安装及试运行，验收。
包括拆除报废设备、新供和安装设备及相关联的工作。
（包括中央控制系统主站及温室控制系统及信号远传系统）。
二、质量保证施工质量评定标准：1、GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》2、GBJ19-87(2001)《采暖通风与空气调节设计规范》3、GB50243-2002《通风与空调工程施工质量验收规范》4、国家质量技术监督局《小型和常压热水锅炉安全技术检察规定》及国质检锅函【2002】288号遵循的施工及验收规范：1、GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》2、国家质量技术监督局国质检锅函【2002】288号3、GBJ235-82《工业管道工程施工及验收规范》4、GBJ12-6-89《工业设备及管道绝热工程施工及验收规范》5、GB50273-98《工业锅炉安装工程施工及验收规范》第二章施工准备一、现场临时设施1、建立项目部，在施工现场设立现场办公室，建立用户档案。
2、因本工程采用的设备与配件价格较贵。
所有设备一到现场二十四小时派人值班、守候。
3、统一着装（工作服、帽、鞋）及施工人员上岗证。
4、施工用水、电由业主提供，自备施工用移动式施工安全配电箱（配有漏电保护）。
二、施工力量准备本工程施工场地集中在锅炉房，各工种交叉施工，总安装工期约15天，由项目经理实行统一管理，现场调度、协调及质量、安全、进度保证。
锅炉施工措施与方案
锅炉施工措施与方案一、施工工序总体安排我方承建工程施工总体原则,是以安装施工为主线,依据进度计划安排分项工程施工。
二、锅炉专业施工方案根据锅炉的结构特点及与锅炉房的相对位置，在现场适当位置布置一台旋转扒杆,负责中,小件的吊装和从E排外向锅炉房内设备的倒运工作.1、安装工艺及技术要求1）锅炉设备清点验收,基础划线放样验收2）设备开箱检查验收锅炉安装施工前应由建设单位,锅炉厂家,安装单位有关人员对制造发货的所有设备,部件进行开箱,清点检查验收并做好详细记录。
对汽包、集箱、钢结构、受热面管子应进行详细检查,对其主要尺寸进行复测,发现缺陷或质量问题及时反馈,由制造厂方负责处理。
3）设备零件等是否有破损缺件,供货数量是否齐全,发现问题提交甲方,由锅炉厂方作补足处理。
4）对清点检验合格后的锅炉设备、部件、应做好有关标记后,按安装工艺先后程序进行堆放在靠锅炉房附近,便于吊运安装。
2．基础划线验收1）锅炉基础验应由锅检部门、业主、土建、安装单位共同进行检验土建施工质量,几何尺寸是否符合图纸设计要求,并具备完整的施工质量技术资料,共同验收合格后交安装单位施工。
2）土建单位应及时提供基础移交技术资料,砼标号,强度,外形尺寸,中心座标偏差,预留孔洞预埋件偏差有关数据。
3）土建单位应在锅炉基础上标记纵横中心线,1米标高线,以备验收时复测。
4）对其基础进行全面检查,表面应平整,无蜂窝麻面,裂纹等缺陷,外形尺寸偏差值应在允许范围之内。
5）锅炉基础验收后,安装单位即可进行划线放样,划出各线必须用铅油做好标记,供锅炉安装就位时作为依据。
基础划线允许偏差为3. 钢架组合安装1）安装前检查和准备2）按图纸设计要求,认真复查钢架,横梁制造质量。
根据电建规DL/T5047-95《电力建设施工及验收技术规范》附录A技术规范要求进行,应符合要求。
3）检查立柱,横梁的弯曲度、扭曲度应符合有关要求,若发现有超差时则采取相应措施进行校正,且符合有关要求,并做好校正前后的详细记录。
电锅炉设计方案
电锅炉设计方案1. 简介电锅炉是一种使用电能作为热能源的锅炉设备，它通过电能转化为热能来加热水或蒸汽。
电锅炉具有体积小、启动快、无污染等优点，被广泛应用于工业生产和居民供暖等领域。
本文将介绍电锅炉的设计方案，包括电锅炉的基本原理、设计要点和设计流程等内容，旨在提供设计电锅炉的参考和指导。
2. 设计原理电锅炉的基本原理是利用电能将水加热到一定温度或转化为蒸汽。
其工作原理可以简要描述为以下几个步骤：1.电能供应：通过电源将交流电能供应给电锅炉系统。
2.加热元件：电锅炉内部装有加热元件，通常采用电阻丝作为加热元件。
3.控制系统：电锅炉配备控制系统，可以实现温度控制和安全保护等功能。
4.加热水或蒸汽：加热元件发热后，将热量传递给水或蒸汽，使其温度升高。
3. 设计要点在设计电锅炉时，需要考虑以下几个要点：3.1 加热效率加热效率是电锅炉设计中最重要的指标之一。
提高加热效率可以减少能源消耗，降低运行成本。
为了提高加热效率，可以采取以下措施：•选择高效的加热元件：选用高品质的电阻丝，提高材料的导热性能，降低电能损耗；•优化热量传递方式：通过改变水流速度、增加换热面积等方式提高热量传递效率。
3.2 温度控制电锅炉的温度控制是保证设备安全运行和加热效果的关键。
温度控制系统应能准确测量水温或蒸汽温度，并及时调整加热功率，使温度保持在设定范围内。
常用的温度控制方式包括：•PID控制：通过比较设定温度和实际温度的偏差，计算出控制量，并根据控制规则调整加热功率；•ON/OFF控制：当温度低于设定温度时，设备工作；当温度高于设定温度时，设备停止工作。
3.3 安全保护安全保护是电锅炉设计中必不可少的部分，它可以预防或减轻电锅炉运行中的各种事故。
常见的安全保护措施包括：•过热保护：当水温或蒸汽温度超过设定值时，自动切断加热功率，防止设备烧坏或发生爆炸等事故；•漏电保护：安装漏电保护开关，当设备发生漏电时，自动切断电源，确保人身安全；4. 设计流程设计电锅炉的流程可以概括为以下几个步骤：4.1 确定需求根据实际需求确定电锅炉的额定功率、加热介质（水或蒸汽）、使用环境等。
电加热锅炉安装施工方案
电加热锅炉安装施工方案电加热锅炉是一种利用电能将水加热成为蒸汽或热水的设备，广泛应用于家庭、工业和商业领域。
安装电加热锅炉需要考虑多个因素，包括选址、布局、电源、水源和管道等。
下面是一份电加热锅炉安装施工方案，详细说明了安装过程中的步骤和注意事项。
一、施工准备1.确定选址：选取离电源和水源较近的地方，同时保证通风良好、易于维修和操作。
2.安排布局：根据加热锅炉的尺寸和用途，合理布局安装位置，并考虑施工空间和管道布置。
3.准备材料和设备：根据设计要求准备好所需的材料和设备，包括电缆、配线盒、水管等。
二、施工步骤1.安装电加热锅炉：根据设计要求，在选定的位置安装电加热锅炉，并固定好底座。
注意锅炉与墙壁的距离，以便后续维护和操作。
2.连接电源：接通电源之前，确保电源负荷能够满足电加热锅炉的要求。
接线时，按照电加热锅炉的电气接线图进行连接，确保接地良好。
3.连接水源：在锅炉上方安装水源接口，然后接入水源管线。
注意检查水源的清洁度和水压，确保水源符合要求。
4.连接管道：根据设计要求，连接热水管和冷水管，确保水流通畅。
同时，施工过程中要考虑排水和防冻问题，采取相应的措施。
5.联调试运行：完成以上步骤后，对电加热锅炉进行联调试运行。
先检查电气系统是否接线正确、绝缘良好，再启动电加热锅炉进行试运行，注意观察压力和温度是否正常。
6.调试完毕：确认电加热锅炉正常工作后，进行最后的检查和测试，确保安装施工质量达到要求。
三、安全注意事项1.严格按照操作规范进行安装，遵循相关法律法规和标准。
2.施工现场要清洁整齐，注意防火和防爆措施，避免火源和易燃物接触。
3.施工过程中遵守电气和水源安全操作规程，确保施工人员的人身安全和设备的正常运行。
4.在安装过程中，注意保护设备、管道和墙壁的外观，避免划伤和损坏。
5.完成施工后，对安装质量进行检查和验收，确保电加热锅炉的正常运行和安全使用。
六、工程材料：1、集成电加热锅炉一台2、2.5MPa管路用、承插法碳钢长焊管3米×4根3、2寸法兰、压力表、加热管、角阀、三通、四通、快开连接件、法兰连接件、阀门及随工数量配套管、管件及配套焊管数量。

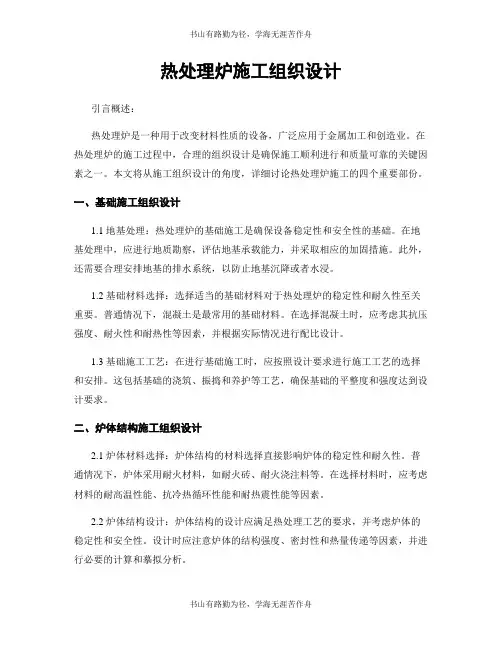

热处理炉施工组织设计
热处理炉施工组织设计引言概述：热处理炉是一种用于改变材料性质的设备，广泛应用于金属加工和创造业。
在热处理炉的施工过程中，合理的组织设计是确保施工顺利进行和质量可靠的关键因素之一。
本文将从施工组织设计的角度，详细讨论热处理炉施工的四个重要部份。
一、基础施工组织设计1.1 地基处理：热处理炉的基础施工是确保设备稳定性和安全性的基础。
在地基处理中，应进行地质勘察，评估地基承载能力，并采取相应的加固措施。
此外，还需要合理安排地基的排水系统，以防止地基沉降或者水浸。
1.2 基础材料选择：选择适当的基础材料对于热处理炉的稳定性和耐久性至关重要。
普通情况下，混凝土是最常用的基础材料。
在选择混凝土时，应考虑其抗压强度、耐火性和耐热性等因素，并根据实际情况进行配比设计。
1.3 基础施工工艺：在进行基础施工时，应按照设计要求进行施工工艺的选择和安排。
这包括基础的浇筑、振捣和养护等工艺，确保基础的平整度和强度达到设计要求。
二、炉体结构施工组织设计2.1 炉体材料选择：炉体结构的材料选择直接影响炉体的稳定性和耐久性。
普通情况下，炉体采用耐火材料，如耐火砖、耐火浇注料等。
在选择材料时，应考虑材料的耐高温性能、抗冷热循环性能和耐热震性能等因素。
2.2 炉体结构设计：炉体结构的设计应满足热处理工艺的要求，并考虑炉体的稳定性和安全性。
设计时应注意炉体的结构强度、密封性和热量传递等因素，并进行必要的计算和摹拟分析。
2.3 炉体施工工艺：在进行炉体施工时，应按照设计要求选择合适的施工工艺。
这包括炉体的砌筑、浇注和砌缝等工艺，确保炉体的结构完整和稳固。
三、加热系统施工组织设计3.1 加热设备选择：热处理炉的加热系统是实现热处理工艺的关键设备。
根据热处理工艺的要求，选择合适的加热设备，如电加热器、燃气加热器等，并确保其能够提供足够的加热功率和温度控制精度。
3.2 加热系统布局：加热系统的布局应考虑热处理炉的工艺流程和空间限制。
合理布置加热设备和热交换器，确保热量传递的均匀性和效率。

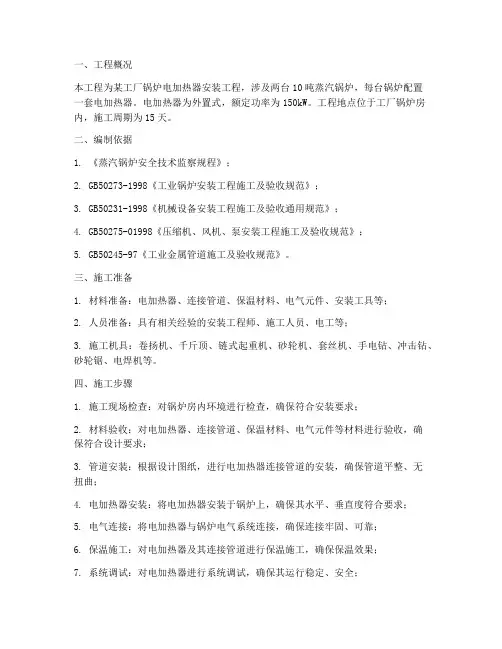

锅炉电加热器安装施工方案
