生产印制电路板的工艺流程简介
生产印制电路板的工艺流程简介
工厂生产印制电路板的工艺大致为：绘图T照相制版T感丝网T 落料T图形转移T蚀刻T钻孔T刻板T孔化T抛光T镀金镀银T阻焊 -助焊-修边-印字符图-出厂检验等15道工序。
现分别简介如下：
①照相制版将用户提供的印制电路板导电图形图制成照相底片（照相底片也称工作底片，是用来把导电图形转印到印制电路板或丝网板的正片或负片）。
②感丝网对用户提供的助焊图及字符图做网架，为对印制电路板做助焊、阻焊处理和印制字符图做准备。
③落料根据图纸提供的印制电路板外形尺寸备板。
④图形转移将导电图形由照相底片转移到印制电路板上。
一般由感光机完成，将导电图形感光到已落好料的敷铜板上。
⑤蚀刻俗称烂板，将感光好的敷铜板置于三氧化铁（Fe2CI3溶液或其他蚀刻液中腐蚀掉不需要的铜箔。
⑥整板去毛刺，整形，开异形孔，初检。
⑦刻板将未腐蚀干净的导电条、工艺线等用手工法除去。
⑧孔化孔化，全称引线孔金属孔化。
即在双面板或多层板引线孔和过孔内壁和基板两面上用电化学方法沉积金属，实现两个外层电路和内外层电路之间的电气连接。
⑨抛光烘干后的表面处理，去除表面氧化层。
⑩镀金镀银根据用户要求，采用电或化学镀金或镀银，再抛光两次，
清洗烘干
⑥阻焊采用丝网印制法，将阻焊剂涂覆在除焊盘和过孔盘以外的区域上。
⑥助焊采用丝网印制法，在焊盘和过孔盘上上助焊剂。
⑩印字符图采用丝网印制法，在印制电路板元件面上印上字符图。
⑩修边将制好的印制电路板对外轮廓按尺寸进行加工。
⑩检验对印制电路板进行目视检验（10倍放大镜）、印制图形连通性检验、绝缘电阻测量、可焊性试验、电镀层检验和粘合强度检验等。
印制电路板简介
为了适应无线通信的发展，印制电路板的电磁性能需要进一步
提高，以减小信号损失和干扰。
高可靠性和耐久性
03
在航空航天、医疗等领域，印制电路板的可靠性和耐久性要求
极高，需要不断提高其性能以满足这些领域的需求。
多功能化
集成化
印制电路板将趋向于集成更多的功能模块，实现更复杂的功能。例如，将传感器、处理 器、存储器等集成在一块印制电路板上，以实现更智能化的应用。
基站
通信基站中的印制电路板 负责信号的处理和传输。
网络设备
路由器、交换机等网络设 备内部都装有印制电路板 。
航空航天Βιβλιοθήκη 飞机印制电路板在飞机中用于控制各种系统，如导航系统、飞行 控制系统等。
卫星
卫星中的印制电路板用于信号处理、控制和电源管理等功能 。
汽车电子
发动机控制
印制电路板用于控制汽车发动机 的工作，提高燃油效率和减少排
印制电路板简介
汇报人： 2024-01-05
目录
• 印制电路板的基本概念 • 印制电路板的应用领域 • 印制电路板的发展历程 • 印制电路板的未来趋势 • 印制电路板的生产流程
01
印制电路板的基本概念
定义与功能
定义
印制电路板（PCB）是一种用于 实现电子元器件之间电气连接的 基板，通过印刷导电线路和元件 焊盘实现电路的组装。
这一过程通常使用物理或化学方 法，如电镀、光刻等，以确保线
路的精确度和导电性能。
外层线路制作
01
外层线路是位于印制电路板表面的电路，与内层线 路一起实现电路的功能。
02
外层线路制作是在已经处理好的基材表面涂覆导电 材料，形成所需的电路图案。
03
与内层线路制作类似，这一过程也使用了物理或化 学方法，以确保线路的精确度和导电性能。
电路板工艺流程
电路板工艺流程1. 设计和布局：首先，根据客户的需求和电路设计要求，进行电路板的设计和布局工作。
这包括确定电路板的尺寸和层次、布局电路元件的位置和连接方式等。
2. 材料准备：准备电路板制造所需的材料，包括基板材料、铜箔、化学药品等。
确保材料的质量和规格符合要求。
3. 印制电路板(PCB)制造：采用光刻工艺制造PCB，首先将铜箔覆盖在基板上，然后利用光刻胶进行图形转移，通过曝光、显影和蚀刻过程形成电路板的线路图案。
4. 元件安装：将电路板上的元件按照设计图纸和布局进行装配。
这包括表面贴装元件(SMT)、插件元件(DIP)等。
5. 焊接：利用焊接技术将元件与电路板上的线路进行连接，确保电路连接牢固和稳定。
6. 热老化处理：通过热老化工艺，消除电路板和焊接材料的内部应力，提高产品的稳定性和可靠性。
7. 测试和调试：对组装好的电路板进行功能测试和性能调试，确保电路板工作正常和符合设计要求。
8. 包装和出厂：最后对电路板进行包装，标识和质量检查，然后放行出厂，交付客户使用。
以上就是电路板的工艺流程，通过以上工序可以实现对电路板的生产和制造。
电路板是电子产品中的重要组成部分，其制造工艺流程影响着整个电子产品的质量和性能。
在电路板工艺流程中，每个环节都需要严格执行，并且需要不断进行技术创新和改进，以提高电路板的质量和生产效率。
在电路板的设计和布局阶段，需要充分考虑电路板的功能和性能要求，同时也要兼顾制造成本和生产工艺的可行性。
这一阶段需要设计工程师和生产技术人员紧密合作，以确保设计的合理性和可制造性。
在最终确定电路板的设计方案后，就可以进入到材料准备和PCB制造的阶段。
材料准备是电路板制造的关键步骤之一。
对于电路板材料的选用，需要考虑其导电性能、耐热性能、尺寸稳定性等方面的要求。
同时，选材过程中还需要综合考虑成本和环保因素，选择符合要求的材料。
在印制电路板(PCB)制造过程中，光刻工艺是关键的一环。
通过光刻工艺，可以将设计好的电路图案制作到电路板的表面。
传统的印制电路板的电镀工艺流程
印制电路板能形成工业化、规模化生产，最主要是由于国际上一些知名公司在20世纪60年代推出的有关化学镀铜的专利配方以及胶体钯专利配方。
印制电路板通孔采用化学镀铜为其工业化、规模化生产以及自动化生产打下良好的基础。
它也成为被各生产企业所接受的印制电路板制作基础工艺之一。
(1)图形电镀法
覆铜箔板一钻孔一去毛刺一表面清整处理一弱腐蚀一活化一化学镀铜一全板镀铜一蚀刻电镀图形成像一图形电镀铜一镀锡铅或镍金一退除抗蚀剂一蚀刻一热熔一涂阻焊层
(2)全板电镀法
覆铜箔板一钻孔一去毛刺一表面清整处理一弱腐蚀一活化一化学镀铜一全板镀铜一贴膜或网印一蚀刻一退抗蚀剂一涂阻焊剂一热风整平或化学镀镍金
在以上印制电路板制作过程中都有化学镀铜工艺，化学镀铜是印制电路板制作过程中很重要的环节。
化学镀铜的特点是，溶液含有络合剂或螯合剂。
其还原剂采用的是甲醛。
化学镀铜溶液中的络合剂及甲醛等物质会给环境带来危害，在废水处理时有很大的困难。
另外，化学镀铜槽液的维护和管理也有一定困难。
但化学镀铜仍然是印制电路板制作中不可忽视的工艺。
更多资料:。
最全的印制工艺流程
最全的印制工艺流程印制工艺流程是指电子产品PCB（Printed Circuit Board，印制电路板）的生产过程。
以下是一个较全面的印制工艺流程：1. 设计和校验：根据产品需求，设计PCB图纸，并进行校验和审查。
2. 印制电路板（inner layer process）：a. 制作内层：将玻璃纤维布涂覆铜箔，经过光刻和蚀刻等步骤制作内层电路。
b. 研磨和清洗：将制作完的内层电路板进行研磨和清洗，去除多余的铜箔和杂质。
3. 确定层次结构（layer stackup）：根据产品需求，确认PCB的层数和层次结构。
4. 添加电解铜（electroless copper deposition）：将内层电路板浸泡在含有铜盐和化学催化剂的溶液中，使其与铜箔表面反应生成电解铜。
5. 涂覆光敏胶（photoresist application）：在电解铜上涂覆光敏胶，用于后续的光刻。
6. 光刻（photolithography）：将PCB放置在UV曝光机中，通过光刻技术将光敏胶暴露在特定的区域，形成所需的电路图案。
7. 蚀刻（etching）：将暴露的部分光敏胶通过蚀刻液腐蚀掉，暴露出铜箔。
8. 去光敏胶（photoresist stripping）：将剩余的光敏胶去除，暴露出裸露的铜箔。
9. 添加金属（metallization）：在暴露的铜箔表面添加一层金属保护，通常使用镀金、镀锡、镀铅等方法。
10. 添加覆铜膜（outer layer process）：将外层铜箔通过热压贴合或化学镀铜的方式固定在内层上。
11. 图案印刷（silk screening）：在PCB表面印刷所需文字、图案和标识。
12. 钻孔（drilling）：在PCB上钻孔，用于安装元件和进行连线。
13. 表面处理（surface finish）：对PCB表面进行处理，提供良好的焊接性能和耐腐蚀能力，常见的方法有HASL（Hot Air Solder Leveling），ENIG （Electroless Nickel Immersion Gold），OSP（Organic Solderability Preservative）等。

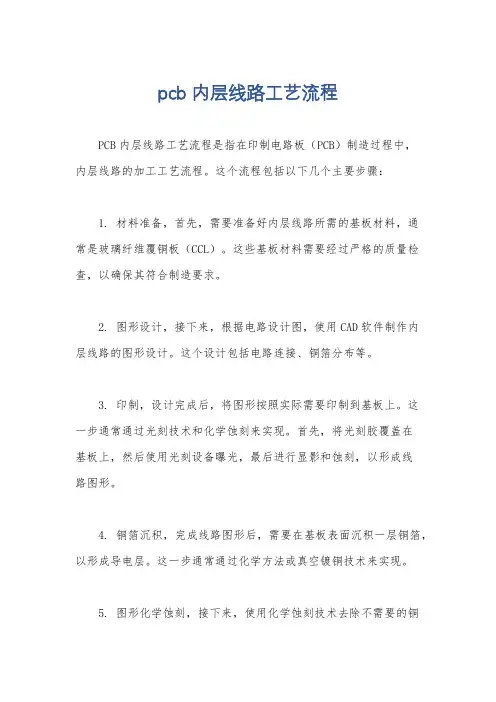

pcb 内层线路工艺流程
pcb 内层线路工艺流程
PCB内层线路工艺流程是指在印制电路板（PCB）制造过程中，
内层线路的加工工艺流程。
这个流程包括以下几个主要步骤：
1. 材料准备，首先，需要准备好内层线路所需的基板材料，通
常是玻璃纤维覆铜板（CCL）。
这些基板材料需要经过严格的质量检查，以确保其符合制造要求。
2. 图形设计，接下来，根据电路设计图，使用CAD软件制作内
层线路的图形设计。
这个设计包括电路连接、铜箔分布等。
3. 印制，设计完成后，将图形按照实际需要印制到基板上。
这
一步通常通过光刻技术和化学蚀刻来实现。
首先，将光刻胶覆盖在
基板上，然后使用光刻设备曝光，最后进行显影和蚀刻，以形成线
路图形。
4. 铜箔沉积，完成线路图形后，需要在基板表面沉积一层铜箔，以形成导电层。
这一步通常通过化学方法或真空镀铜技术来实现。
5. 图形化学蚀刻，接下来，使用化学蚀刻技术去除不需要的铜
箔，留下设计好的线路图形。
6. 图形检查，经过蚀刻后，需要对线路图形进行严格的检查，
确保没有缺陷或错误。
7. 上板，将内层线路板与预制的介质层层压在一起，形成多层
板结构。
8. 多层板压合，最后，通过高温和高压的压合工艺，将多层板
中的各层牢固地粘合在一起。
总的来说，PCB内层线路工艺流程包括了材料准备、图形设计、印制、铜箔沉积、化学蚀刻、图形检查、上板和多层板压合等多个
关键步骤。
这些步骤需要精密的设备和严格的操作流程，以确保最
终制造出高质量的印制电路板。
印制电路板的手工制作
印制电路板的手工制作手工制作方法在产品研制、科技及创作以及学校的教学实训等活动中，往往需要制作少量印制板，进行产品性能分析试验或制作样机，为了赶时间和经济性常需要自制印制板。
以下介绍几种简单易行的手工制作印制板的方法。
1．描图蚀刻法这是常用的一种制板方法，由于最初使用调和漆作为描绘图形的材料，所以也称该因法，其制作过程如图2—l0所示具体步骤如下：(1)下料 下科技实际设计尺寸裁剪铜箔基板(剪床、锯割均可)，去四周毛刺。
(2)拓图 用复写纸将已设计的印制板布线草图拓在铜箔基板的钢箔面上。
印制导线用单线， 焊盘以小团点表示。
钽电容拓制双面板时，板与草图应有3个不在一条直线上的点定位； 〔3)钻孔 拓图后检查焊盘与导线是否有遗漏，然后在扳上打样、冲眼、定位、打焊盘孔。
打孔时 注意钻床转速应取高速，钻头应刃磨锋利；进刀不宜过快，以免将铜箔挤出毛刺‘并注意保 持导线图形清晰。
清除孔的毛刺时不要用砂纸。
(4)描图 用稀稠适宜的调和漆将图形及焊盘描好。
描图时应先描焊盘，方法可用适当的硬导 线鼓漆点漆料，漆料要获得适中，描线用的该稍稠，点时注意与孔同心，大小尽量均匀。
焊 盘描完后可描印制导线图形。
工具可用鸭嘴笔与宜尺。
注意宣尺不要与板接触，可将两 端垫高，以免将未干的图形蹭坏。
(5)修图 描好的图在漆未干(不沾手)时及时进行修图 同时修补断线或缺拙图形，以保证图形质量。
(6)蚀刻 可使用宜尺和小刀，沿导线边缘修整 蚀刻液一般使JH：氯化铁水溶液，浓度在28％一42％，将描修好的板子完全浸没到 镕液中，蚀刻印制图形。
为加速蚀到可轻轻搅动溶液，亦可用毛笔刷扫板面，但不可用力 过猛，以防漆膜脱落，低温季节可适当加热溶液，但温度不要超过50℃。
蚀刻完成后将板 子取出，用清水冲洗。
(7)去漆膜 用热水浸泡后即可将漆膜剥掉，未接净处可用稀料清洗。
(8)清洁 漆膜去净后，用碎布蘸去污粉反复在板面上擦拭，去掉铜箔氧化膜，镕出铜的光亮本 色。
印制电路板工艺流程简介
印制电路板工艺流程简介引言印制电路板（Printed Circuit Board，简称PCB）是电子产品中常见的一种基础组件，用于支持和连接电子组件，是电子产品中不可或缺的部分。
本文将简要介绍印制电路板的工艺流程。
工艺流程概述印制电路板的工艺流程通常包括以下几个主要步骤：设计、制版、印刷、电镀、钻孔、外层成膜、图案图层、插件、组装和测试等。
下面将详细介绍每个步骤。
1. 设计印制电路板的设计是整个工艺流程的关键步骤之一。
在设计阶段，工程师根据电路原理图和电路板功能需求，绘制出电路板布局图，并设计出PCB板层之间的连接线路和电子元件的安装位置。
2. 制版制版是将设计好的电路布局和图案转移到PCB板上的过程。
制版通常使用光刻技术，将电路图案转移到覆铜板上，生成覆铜板图案。
3. 印刷印刷是将电路图案转移到覆铜板上的过程。
制版完成后，将制版图案覆盖在PCB板上，并通过热压、光敏胶等技术将电路图案粘贴到覆铜板的表面。
4. 电镀电镀是为了增加覆铜板表面导电性和防止蚀刻液侵蚀。
在电镀之前，需要先进行钝化处理，使PCB板表面形成一层化学保护膜，然后进行电镀，将金属覆盖在PCB板的表面。
5. 钻孔钻孔是为了给电路板上的元件和连接线提供通孔。
钻孔通常使用高速电铣钻机，根据设计要求在电路板上钻孔。
6. 外层成膜外层成膜是为了增加电路板的机械强度和防止蚀刻液侵蚀。
外层成膜通常使用覆盖式LPI光敏阻焊材料，通过固化成膜的方式将阻焊材料附着在PCB板表面。
7. 图案图层图案图层是为了增加电路板的美观和标识。
通过丝网印刷或喷墨印刷的方式，在PCB板上打印图案和文字。
8. 插件插件是将电子元器件安装到电路板上的过程。
将电子元器件焊接到PCB板上，并将插件与PCB板固定，确保电子元器件的正常工作。
9. 组装和测试在插件完成后，进行组装和测试。
组装是将电路板装入到电子产品中的过程，测试是针对电路板进行功能和质量检测的过程。
结论印制电路板工艺流程是一个复杂且精细的流程，涉及到多个步骤和专业的技术知识。
印制电路板的制造工艺
印制电路板的制造工艺摘要：印制电路板历史悠久，可以降低布线以及配置错误发生率，并提高自动化生产质量和效率。
本文主要研究印制电路板制造工艺，首先阐述了印制电路板，其次对其具体制造工艺进行了深入分析，以供参考。
关键词：印制电路板；制造工艺；焊接调试印制电路板属于电子产品，当前人们使用的电子设备中都需要印制电路板实现电气互联，其发挥着重要作用。
印制电路板包括绝缘底板、焊盘以及导线等部分，不仅具有导电功能，同时也具有绝缘功能。
因此，需要重视印制电路板设计、生产、制造，使其充分发挥作用，不断提高制造水平。
一、印制电路板类型和制造根据电路数量，印制电路板可以分为单面板、双面板和多层板，其中单面板指的是零件和导线分别固定集中在一侧，其在设计线路方面的限制较多，因此一般在早期电路中应用，双面板指的是两面均有布线和导线，但是两面需要搭配电路才能够连接。
多层面则是使用了更多的布线板，利用定位系统和绝缘粘结材料，并根据设计要求将导线图形互连起来印刷线路板，一般多层板为四层、六层的[1]。
根据结构印制电路板可以分成刚性、柔性、刚柔、齐平这几种。
根据用途可以分为民用、军用、工业用这几种。
根据基础材料可以分为低基、环氧玻纤币、复合基材、特种基材这几种。
印刷电路板在制造时，首先需要绘制草图，根据印制板图形显示元器件具体位置以及连接方式。
草图绘制是基于黑白底图绘制，其可以展示焊盘位置、间距、连接导线走向和形状，还有整板外形、尺寸等。
其次，草图绘制完成之后，需要绘制黑板底图，由专业制版厂的技术人员负责绘制，并制作版面说明，为后续生产提供依据，黑板底图的质量影响着印制板质量[2]。
高质量底板需要符合电路设计需求，同时也需要保证生产厂家加工工艺质量。
绘制黑白底图时，需要按照2:1或是4:1的比例进行绘制、放大，而焊盘和插头需要根据草图标记进行确定，同时保证焊盘、导线边缘清洁、光滑，彼此之间间距不可低于草图所设置的安全间距数值。
二、印制电路板制造工艺（一）生产流程印制电路板生产时，首先下料，将表层去油，制作内层线路和蚀刻，并进行黑化、层压、钻孔，使用电镀沉铜，再进行外层线路、电镀以及蚀刻的制作，之后丝印字符，将保护膜去掉，表层涂覆完整，最后成型检验。
FPC生产方式及工艺流程
FPC生产方式及工艺流程FPC，即柔性印刷电路板（Flexible Printed Circuit Board），是一种以聚酰亚胺薄膜为基材，经过电子线路制作工艺加工而成的柔性电路板。
相比传统的刚性电路板，FPC具有体积小、重量轻、可折迭、可弯曲等优点，广泛应用于汽车电子、消费电子、医疗设备等领域。
FPC的生产方式包括单面贴片、双面贴片和多层贴片三种，下面将详细介绍每种生产方式的工艺流程。
1.单面贴片生产方式：（1）刷膜：将聚酰亚胺薄膜放在滚筒上，通过刷涂胶水的方式将胶水均匀地涂布在薄膜上。
（2）固化：将刷涂胶水的聚酰亚胺薄膜放入固化炉中，经过高温固化，使胶水变为固态。
（3）表面处理：使用化学方法将聚酰亚胺薄膜表面进行粗糙化处理，增加与线路层的粘附力。
（4）印刷：将图纸上的线路图案通过丝网印刷的方式印制到聚酰亚胺薄膜上。
（5）电镀：将印制好的线路薄膜浸入电镀槽中，进行金属电镀，使线路形成导电层。
（6）固定：将电镀好的线路薄膜放在模具中，通过热压或胶合的方式将导线固定在聚酰亚胺薄膜上。
（7）加工：对固定好的线路薄膜进行裁剪、穿孔等加工工艺，使其符合设计要求。
（8）测试：对加工好的FPC进行电气测试，确保各个线路连接正常。
（9）质检：对测试合格的FPC进行外观检查，确保产品质量。
（10）包装：将质检合格的FPC进行包装，以便运输和销售。
2.双面贴片生产方式：双面贴片生产方式在单面贴片的基础上增加了第二层线路，使FPC具有更高的线路密度和更复杂的功能。
（1）刷膜：同单面贴片生产方式。
（2）固化：同单面贴片生产方式。
（3）表面处理：同单面贴片生产方式。
（4）印刷：同单面贴片生产方式。
（5）电镀：同单面贴片生产方式。
（6）固定：将第一个线路薄膜和第二个线路薄膜按照设计要求进行层间定位和胶合，固定在一起。
（7）加工：同单面贴片生产方式。
（8）测试：同单面贴片生产方式。
（9）质检：同单面贴片生产方式。
（10）包装：同单面贴片生产方式。
PCB板生产工艺和制作流程详解
PCB板生产工艺和制作流程详解1. 设计：PCB板的设计是整个制作流程的第一步。
设计师根据电路原理图进行PCB板的布线设计，确定电子元件的安装位置和连接方式。
2. 确定材料：根据设计要求，确定PCB板的基板材料。
常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。
3. 印制电路：在基板上通过化学腐蚀或机械加工的方法，将设计好的电路图案印制到基板表面。
这一步通常使用光刻技术，将电路图案转移到光刻胶上，然后在化学溶液中去除未曝光的部分。
4. 镀金属化：PCB板上的电路图案通常需要镀上一层金属，以增加导电性。
通常使用的金属化方法包括电镀、喷镀等。
5. 安装元件：在PCB板上进行元件的安装，通常采用表面贴装技术（SMT）或插件式焊接技术。
6. 焊接：通过波峰焊接、回流焊接或手工焊接等方法，将元件与PCB板焊接在一起。
7. 清洗和检验：清洗焊接后的PCB板，去除残留的焊膏和污垢。
然后进行电测试和可视检查，确保PCB板的质量。
8. 包装：对已经检验合格的PCB板进行包装，便于运输和存储。
PCB板的生产工艺和制作流程是复杂而精细的，每一个步骤都需要高度的专业知识和技术。
随着电子技术的发展，PCB板的制作工艺也在不断地更新和完善，以适应更多样化的电子产品需求。
PCB板（Printed Circuit Board）是一种用于支撑和连接电子元件的导电板。
PCB板是现代电子设备中必不可少的部分，它们被广泛应用于手机、计算机、汽车电子、医疗设备等各个领域。
生产PCB板的工艺和制作流程包括以下几个步骤：1. 设计：PCB板的设计是整个制作流程的第一步。
设计师根据电路原理图进行PCB板的布线设计，确定电子元件的安装位置和连接方式。
设计师需要考虑电路的复杂度、电路板的尺寸以及元件的布局等因素，以确保电路的性能和可靠性。
2. 确定材料：根据设计要求，确定PCB板的基板材料。
常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。
