KDG3K远程断电器的接法
山西泽州天泰坤达煤业有限公司
安全监控系统部分设备常用设置手册
监控中心
2015年10月 监控室
2013．11．15 1
目录
前言
1、分站调号方法以及分站通讯线接法（型号KJ90-F16型）····3
2、远程断电器的接法（型号KDG3K型）······················5
3、用遥控器调的远程断电器的接法（型号KDG3K型）··········6
4、远程断电器的接法（型号DGO.35/660型）·················8
5、远程断电器的接法（型号KJD-18型）·····················9
6、两个分站用近控同时控制一个动力开关的接法···········11
7、动力开关没有小喇叭嘴情况下的接法···················11
8、远程断电器控制风机的接法与说明·····················12
9、声光报警器接线调试方法（型号KXH18型）···············15
10、甲烷传感器的接法（型号KG9701A型）··················17
11、风门传感器的接法（型号GFK40T型）···················18
12、风机开停传感器的接法（型号GT-L(A)型）··············19
监控室
2013．11．15 2
前言
为了让各监控的维护人员，能够熟练的掌握监控系统设备的，调试与接线方法，特编写本手册，本手册详细地介绍了安全监控系统部分设备如何使用与设置，例：（KJ90-F16型分站、KDG3K型、DGO.35/660型、KJD-18型远程断电器）„„如果使用者在使用前不懂得怎样联接设备，请仔细阅读此手册，本手册是根据说明书与日常工作经验编写的。如有什么不足之处请大家提出保贵建议。
监控室
2013．11．15 3
分站的调号方法以及分站通讯线的接法
我公司现井下所用瓦斯监控分站分为三种如下图：
一、分站的调号方法：
a、上面分站数字的1、2、3、是代表什么，1代表第一批的分站，也就是原先的分站，2代表第二批，3代表第三批。
b、分站的调法，第一批分站的调法是，首先同时短按遥控器的上键和下键，就会出现原始的分站号，就可以单按遥控器的上键或下键，调自己所需的分站号，调好后短按遥控器的S键，循环一周看见59d时，同时短按遥控器的上键和下键，分站会跳回调好的分站号模式，可以看到分站是多少号，大约过30秒，分站会自动运行，分站就调好了。
C、第二批的分站和第一批分站调法一致。 监控室
2013．11．15 4 d、第三批分站号的调法很简单，首先同时短按遥控器的上键和下键，会出现原始的分站号，可以单按遥控器的上键或下键，调自己所需的分站号，调好后同时短按遥控器的上键和下键，分站会跳回调好的分站号模式，可以看到分站是多少号，大约过30秒，分站会自动运行，分站就调好了。
二、分站通讯线的接法：
a、首先是总线，总线通常用的红和蓝，也有的地方用的是白和绿，这都是根据情况而定的。
b、主要区别在通讯插头上，第一批用是三芯插头，第二批和第三批用是四芯插头，三芯插头用是里边的红和白，四芯插头用是里边的红和蓝，三芯插头接好后插在第一批分站上，有一个通讯口，四芯插头接好后插在第二批和第三批，有一个主通讯及脉冲口上。
c、例：如主通讯线用是红和蓝，插头用是红和白，把主通讯线红线和插头红线连接在一起，把主通讯线蓝线和插头白线连接在一起，这时分站还不能正常通讯，而且保证调的分站号和主通讯线连接没有问题，把主通讯的红线连接到插头的白线上，在把主通讯的蓝线和插头的红线连接在一起，这就是通讯线的所有接法。
三、注意第一批分站是触点式的，第二批和第三批都是电平式的。
监控室
2013．11．15 5
KDG3K型远程断电器接线调试方法
一、本断电器为不能用遥控器调的KDG3K断电器，它与动力开关的接法如上图：
二、熟悉与馈电断电器连接的关联设备。
三、确定断电器连接的分站、传感器接口、控制口。
四、明确分站远程控制信号类型（电平或触点），确定馈电断电器KDG3K—1电路板上跳线位置。 监控室
2013．11．15 6 五、KDG3K—1电路板跳线说明：
①、电平控制：
低电平断电—S2跳接，S1跳接A—B（出厂设置）；高电平断电—S2断开，S1跳接A—C。
②、触点控制：
常开断电—S2跳接，S1跳接A—C；常闭断电—S2断开，S1跳接A—B。
六、明确被控开关控制回路，确定馈电断电器的控制输出（常开或常闭）。
遥控器调的KDG3K型远程断电器接线调试方法
一、下面为断电器参数设置状态：
二、明确分站远程控制信号类型（电平或触点）。 监控室
2013．11．15 7 三、根据情况把断电器显示状态，与下图调试一致方可正常使用。
监控室
2013．11．15 8
DGO.35/660型远程断电器接线调试方法
一、本断电器为DG0.35/660型断电器，它与动力开关的接法如上图：
二、熟悉与馈电断电器连接的关联设备。
三、确定馈电断电器连接的分站、传感器接口、控制口。
四、明确分站远程控制信号类型（电平或触点），确定馈电断电器KDG3K—1电路板上跳线位置。
五、KDG3K—1电路板跳线说明：
①、电平控制： 监控室
2013．11．15 9 低电平断电—S2跳接，S1跳接A—B（出厂设置）；高电平断电—S2断开，S1跳接A—C。
②、触点控制：
常开断电—S2跳接，S1跳接A—C；常闭断电—S2断开，S1跳接A—B。
六、明确被控开关控制回路，确定馈电断电器的控制输出（常开或常闭）。
七、本断电器与KDG3K唯一不同之处，就是本断电器可以引入高压电（1140V）。
KJD-18型远程断电器接线调试方法
监控室
2013．11．15 10
一、本断电器为KJD—18型断电器，它与动力开关的接法如上图：
二、它与以上三种断电器的不同之处是，它可以同时上传两个馈电和断电信号，也可以控制两个开关，和接两路电源信号。
三、下面是说设备显示窗的灯亮表示的什么意思：
①、L2、L4 灯亮表示设备带电，不亮表示不带电。
②、L3、L5亮表示设备开关为切断状态，不亮表示设备为接通状态。
四、下面是KJD—18型断电器主板的跳线说明：
电路板上跳线标识 跳线实现功能 跳线跳接状态 备注
TX1/TX2 1控1 P3—P1 出厂设置
1控2 P3—P2
TX3/TX4 触点控制 P3—P1 出厂设置
电平控制 P3—P2
说明：“1控1”表示1路信号控制1路断电器；“1控2”表示1路信号同时控制2路断电器。
监控室
2013．11．15 11
两个分站用近控同时控制一个动力开关的接法
动力开关没有小喇叭嘴情况下的接法
监控室
2013．11．15 12
远程断电器控制风机的接线方法与说明
本文部分摘选于中华人民共和国安全生产行业标准 AQ
6201—2006《煤矿安全监控系统通用技术要求》
一、 什么是瓦斯电闭锁功能？
当掘进工作面甲烷浓度达到或超过0.80%时发出声光报警，掘进工作面甲烷浓度达到1.20%时，切断掘进巷道内全部非本质安全型电气设备的电源并闭锁，当掘进工作面的甲烷浓度低于0.80%时，自动解锁。
其它地点甲烷传感器的报警浓度、断电浓度、复电浓度和断电范围，要根据实际地点而定。
二、为什么3.0%和1.2%要控制风机，是怎样控制风机的？
为了防止一风吹。
监控室
2013．11．15 13 三、如下图：5、6路为1.2%控制、7、8路为3.0%控制。7、8路控制口是瓦斯监控系统，参与风瓦斯电闭锁后自动生成的专用风瓦斯电闭锁控制口。

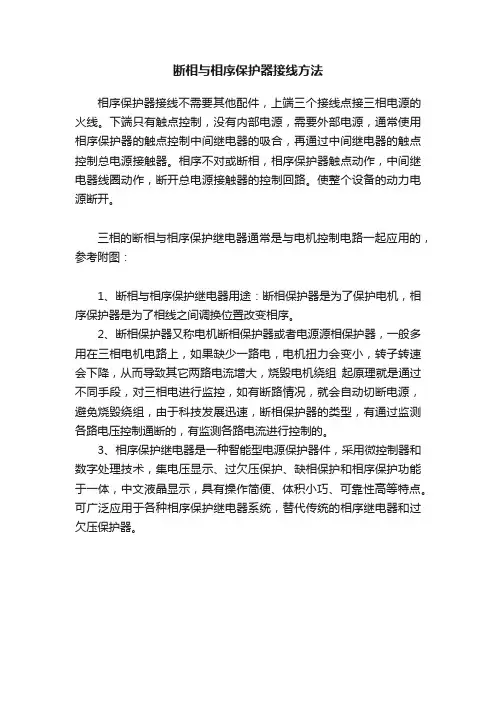

断相与相序保护器接线方法
断相与相序保护器接线方法
相序保护器接线不需要其他配件，上端三个接线点接三相电源的火线。下端只有触点控制，没有内部电源，需要外部电源，通常使用相序保护器的触点控制中间继电器的吸合，再通过中间继电器的触点控制总电源接触器。相序不对或断相，相序保护器触点动作，中间继电器线圈动作，断开总电源接触器的控制回路。使整个设备的动力电源断开。
三相的断相与相序保护继电器通常是与电机控制电路一起应用的，参考附图：
1、断相与相序保护继电器用途：断相保护器是为了保护电机，相序保护器是为了相线之间调换位置改变相序。
2、断相保护器又称电机断相保护器或者电源源相保护器，一般多用在三相电机电路上，如果缺少一路电，电机扭力会变小，转子转速会下降，从而导致其它两路电流增大，烧毁电机绕组 起原理就是通过不同手段，对三相电进行监控，如有断路情况，就会自动切断电源，避免烧毁绕组，由于科技发展迅速，断相保护器的类型，有通过监测各路电压控制通断的，有监测各路电流进行控制的。
3、相序保护继电器是一种智能型电源保护器件，采用微控制器和数字处理技术，集电压显示、过欠压保护、缺相保护和相序保护功能于一体，中文液晶显示，具有操作简便、体积小巧、可靠性高等特点。可广泛应用于各种相序保护继电器系统，替代传统的相序继电器和过欠压保护器。
漏电断路器接线方法
漏电断路器接线方法
漏电断路器是一种用于保护电路和人身安全的重要电器设备，其正确的接线方法对于电路的正常运行和人身安全至关重要。接下来，我们将详细介绍漏电断路器的接线方法，希望能够帮助大家正确使用和安装漏电断路器。
首先，接线前需要确认漏电断路器的额定电压和额定电流，确保所选用的漏电断路器符合电路的要求。接线时，应先切断电源，确保操作安全。
1. 接线前的准备工作。
在进行漏电断路器的接线之前，需要先确认断路器的额定电压和额定电流，以及电路的相应参数。同时，还需要准备好必要的工具和材料，如螺丝刀、导线、绝缘套管等。
2. 接线方法。
接线时，首先需要将漏电断路器的输入端与电源的相应端子连接，输出端与电路的负载端连接。接线时应注意以下几点：
保持导线的绝缘完好，避免短路或漏电的发生；
确保接线牢固可靠，避免因接触不良而引起电路故障；
注意漏电断路器的线序，确保输入端和输出端连接正确；
接线完成后，对漏电断路器进行必要的测试和检查，确保其正常运行。
3. 注意事项。
在接线过程中，需要注意以下几点：
严格按照漏电断路器的说明书进行接线，避免因接线错误而引起安全事故；
在接线过程中，应注意操作规范，避免因操作不当而导致电路故障或人身伤害； 接线完成后，应进行必要的测试和检查，确保漏电断路器的正常运行。
总结。
漏电断路器是一种重要的电器设备，其正确的接线方法对于电路的正常运行和人身安全至关重要。在接线前，需要确认断路器的额定电压和额定电流，准备好必要的工具和材料。在接线过程中，需要严格按照说明书进行操作，注意操作规范，确保接线牢固可靠。接线完成后，还需要进行必要的测试和检查，确保漏电断路器的正常运行。
通过本文的介绍，相信大家对漏电断路器的接线方法有了更深入的了解。希望大家在使用和安装漏电断路器时，能够严格按照要求进行操作，确保电路的正常运行和人身安全。
遥控器接收头接线方法
遥控器接收头接线方法
遥控器接收头的接线方法可分为以下几个步骤：
1. 了解接收头的引脚定义：通常遥控器接收头有VCC（电源正极）、GND（电源地，即0V）、OUT（输出信号）三个引脚。
2. 提供电源：连接接收头的VCC引脚到正极供电，连接接收头的GND引脚到负极接地。
3. 连接输出信号：将接收头的OUT引脚连接到控制电路或处理器的输入引脚。这根线称为控制线。
4. 完整接线：确认接线无误后，可以对接线进行固定，例如使用焊接进行连接，或使用插座等连接器对接线进行固定。
需要注意的是，不同型号的遥控器接收头引脚定义可能有所不同，因此在接线之前最好查阅接收头的规格书或者官方指南，以确保正确连接。另外，在接线过程中要保持接线干净、接触良好，避免接触脏污或松动导致信号不稳定。

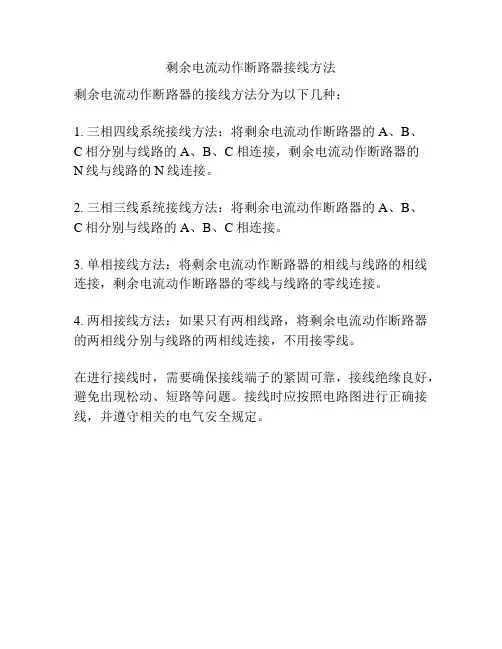

剩余电流动作断路器接线方法
