【哈工大】松下PLC电气控制与组态设计2008年PLC试卷答案
电气控制与PLC考试试卷答案1

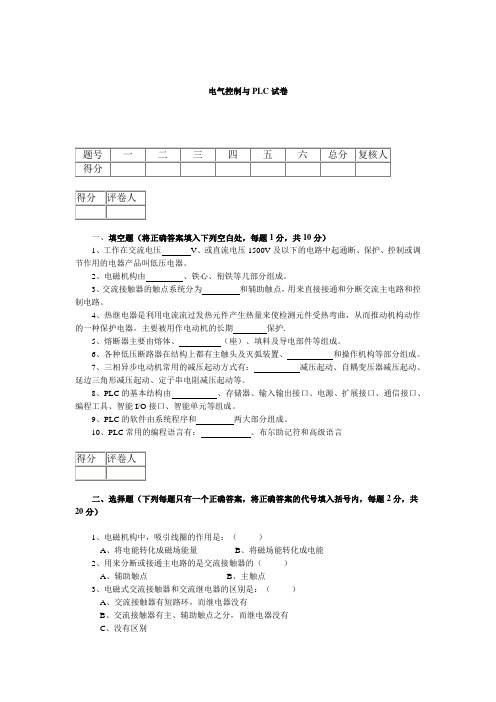

电气控制与PLC试卷一、填空题（将正确答案填入下列空白处，每题1分，共10分）1、工作在交流电压V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。
2、电磁机构由、铁心、衔铁等几部分组成。
3、交流接触器的触点系统分为和辅助触点，用来直接接通和分断交流主电路和控制电路。
4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，从而推动机构动作的一种保护电器，主要被用作电动机的长期保护.5、熔断器主要由熔体、（座）、填料及导电部件等组成。
6、各种低压断路器在结构上都有主触头及灭弧装置、和操作机构等部分组成。
7、三相异步电动机常用的减压起动方式有：减压起动、自耦变压器减压起动、延边三角形减压起动、定子串电阻减压起动等。
8、PLC的基本结构由、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。
9、PLC的软件由系统程序和两大部分组成。
10、PLC常用的编程语言有：、布尔助记符和高级语言二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共20分）1、电磁机构中，吸引线圈的作用是：（）A、将电能转化成磁场能量B、将磁场能转化成电能2、用来分断或接通主电路的是交流接触器的（）A、辅助触点B、主触点3、电磁式交流接触器和交流继电器的区别是：（）A、交流接触器有短路环，而继电器没有B、交流接触器有主、辅助触点之分，而继电器没有C、没有区别4、熔断器作为短路保护的电器，它是（）于被保护电路中的。
A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是：（）A、中间继电器正常工作B、中间继电器产生强烈震动C、烧毁线圈D、烧毁触点6、交流接触器的电气文字符号是：（）A、KAB、KTC、SBD、KM7、熔断器的电气文字符号是：（）A、FUB、KMC、KAD、FR8、下列对PLC软继电器的描述正确的是：（）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确9、AN指令的作用是：（）A、用于单个常闭触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常开触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接10、ST指令的作用是：（）A、用于串联或并联连接B、常闭触点与起始母线的连接C、用于驱动线圈D、常开触点与起始母线的连接三、判断题（下面各题正确的在括号内划√，错误的在括号内划×，每题2分，共20分）1、电磁机构由吸引线圈、铁心、衔铁等几部分组成。
电气控制与PLC习题测试题及标准答案
4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。
SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。
②M1启动后M2启动，M1可点动，M2单独停止。
①②。
启动M、、SB启动，、KM、SBMKM 211 212总停,SB停SB，停SBMM52314- 1 -9.某台机床主轴和润滑油泵各由一台电动机带动。
要求主轴必须在油泵起动后才能起动，主轴能正/反转并能单独停车，设有短路、失电压及过载保护等。
绘出电气控制原理图。
5.设计一个控制电路，要求第一台电动机启动10S后，第二台电动机自行起动，运行10s后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s后，电动机全部停止运行。
KT3- 2 -7.画出笼型异步电动机的能耗制动控制电路，要求如下。
①用按钮SB和SB控制电动机M的起停12②按下停止按钮SB时，应使接触器KM断电释放，接触器KM通电运行，进行能耗制动。
211③制动一段时间后，应使接触器KM自动断电释放，试用通电延时型和断电延时型继电器2个画出一种控制电路。
第一种第二种FU2FRSB2KM2SB2KM1SB1KT KM2KM1KM2 KM1KM2KT- 3 -1.设计一个工作台前进后退控制线路。
工作台由电动机M带动，行程开关ST1、ST2、分别装在终点和原点。
要求：前进到终点后停顿一下再后退到原点停止；前进过程中能立即后退到原点。
（画出主、控制电路，并用文字简单说明）第一种方法第二种方法FU2FRKM1KM2KTSB2SB1SB2KM2KM1SQ1SQ2KM1KTKM2- 4 -测试题1. 下列低压电器中可以实现过载保护的有①④①热继电器②速度继电器③接触器④低压断路器⑤时间继电器2. 在三相笼式电动机的正反转控制电路中，为了避免主电路的电源两相短路采取的措施是②①自锁②互锁③接触器④热继电器3. 在三相笼式异步电动机的Y-△起动控制电路中，电动机定子绕组接为Y型是为了实现电动机的①起动。
2008年电工PLC试题
电工PLC试题
一组彩灯由8只灯组成，按下启动按钮后，逐一完成以下花式后停止。
1、全亮全停3次
2、正序逐个点亮，然后正序逐个停止（1灯亮，2灯亮……；1灯灭，2灯灭……）
3、逆序逐个点亮，然后逆序逐个停止（8灯亮，7灯亮……；1灯灭，2灯灭……）
4、正序单数点亮2次（1灯亮，1灯灭，3灯亮，3灯灭……）
5、正序双数点亮2次（2灯亮，2灯灭，4灯亮，4灯灭……）
6、逆序双数点亮（8灯亮，8灯灭，6灯亮，6灯灭……）
7、正序依次点亮（1灯亮，1灯灭，2灯亮，2灯灭……）
8、逆序依次点亮（8灯亮，8灯灭，7灯亮，7灯灭……）
考试要求：
1．硬件接线
2．设计程序，保存程序为：F：\考号\姓名，考号和姓名以准考证为准。
3．开启PLC电源，输入程序
4．开机运行（不计入总时间）
电工PLC评分标准
工作单位姓名考号
评分标准
注：不会启动编辑程序，可要求提示。
不会输入，可要求提示。
开机运行时间不计考试时间。
连接线内部断线不属考生责任。
电气控制PLC题库+答案
电气控制PLC题库+答案一、单选题（共60题，每题1分，共60分）1.电磁调速异步电动机的基本结构形式分为______两大类。
A、整体式和独立式B、组合式和分立式C、组合式和整体式D、整体式和分立式正确答案：C2.接触器线圈工作电压与所控制电路电压____ 。
A、应—致B、接近C、大于D、小于正确答案：A3.步进电动机在“三相六拍”的通电方式时，定子的状态每改变一次，转子应该转过的角度是A、15°B、45°C、60°D、30°正确答案：A4.接触器上“NO”代表_____A、常闭B、常开C、线圈D、电源正确答案：B5.步进电动机的转速主要由下列的那个参数确定____A、输入电流量B、脉冲频率C、输入电压值D、脉冲宽度正确答案：B6.刀开关正确的安装方位在合闸后操作手柄向____A、右B、上C、下D、左正确答案：B7.符号RM10表示____ 熔断器。
A、有填料封闭管式B、螺旋式C、无填料封闭管式D、插入式正确答案：C8.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。
A、5B、3C、15D、10正确答案：B9.安装螺旋式熔断器时，熔断器______的接线端应装在上方，并与电源线连接。
A、动触点B、静触点C、下接线板D、上接线板正确答案：C10.数控机床的性能很大程度上取决于____的性能。
A、伺服系统B、位置检测系统C、计算机运算D、机械结构正确答案：A11.交流伺服电动机的实质是一台______感应电动机。
B、两相C、三相D、视需求而定正确答案：B12.数控系统RS232接口主要作用是_____A、断电保护B、与外部设备相连C、主轴接口D、驱动接口正确答案：B13.交—直—交变频器按调压方式可分为_____A、有环流与无环流B、正弦波与方波C、电压型与电流型D、PAM与PWM正确答案：D14.电气原理图依据通过的电流的大小分为____A、辅助电路和控制电路B、主电路和照明电路C、辅助电路和照明电路D、主电路和辅助电路正确答案：D15.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、手动和自动D、低压配电电器和低压控制电器正确答案：A16.断电延时的时间继电器，当线圈通电时触头——动作。
PLC电气控制与组态设计课后练习题含答案
PLC电气控制与组态设计课后练习题含答案题目1利用PLC编写一个程序，实现以下控制流程：1.开启电机2.等待5秒钟3.降低电机的速度4.等待10秒钟5.关闭电机编写完程序后，将其下载到PLC中运行。
答案M0 ➔ Y0TON ➔ M1M1 ➔ M2TON ➔ M3M3 ➔ Y1M2 ➔ M4TON ➔ M5M5 ➔ Y0其中，M0为启动信号，Y0为电机开启信号，Y1为电机关闭信号。
TON是一个定时器，用于等待特定的时间。
题目2一个数码管驱动控制PC连着PLC，驱动方式为：BCD码输出驱动。
编写一个控制流程，实现数字0-999的连续显示。
答案T ➔ M0M0 ➔ M1TON ➔ M2M2 ➔ M3M3 ➔ M4TON ➔ M5M5 ➔ M6M6 ➔ Y0TON ➔ M7M7 ➔ Y1其中，T是一个计时器，用于定时切换数字。
M0-M6是中间变量寄存器。
Y0-Y1为输出端口，控制数码管的显示。
题目3编写一个控制流程，实现以下功能：1.同时控制两台电机的启停2.配置3个按钮，分别用于启动两台电机和停止两台电机编写完程序后，将其下载到PLC中运行。
答案X0 ➔ Y0X1 ➔ Y1X2 ➔ M0X3 ➔ M1X4 ➔ M2X5 ➔ M3M0 AND ➔ M4M1 AND ➔ M4M4 ➔ Y2M2 AND ➔ M5M3 AND ➔ M5M5 ➔ Y3其中，X0-X5分别为三个按钮和两个开关。
M0-M5为中间变量寄存器，用于存储输入状态。
Y0-Y3为输出端口，控制两台电机的启停。
M4和M5为两个AND门，用于同时检测两台电机的状态。
2008–2009年电气控制与PLC(B卷)
2008–2009学年第一学期期末考试 电气控制与可编程序控制器试卷（B 卷）适用班级：机电0701-机电07141小题小题3分，共10分）四、分析题（每小题10分，共20分）1、分析下图所示程序，并完成下列问题。
（1）I0.4一直处于闭合状态，移位前VB10的内容为11010111，请写出a、I0.2第一次由断开变为闭合后VB10的内容；b、I0.2第二次由断开变为闭合后VB10的内容；填入下表。
I0.2第一次由断开变为闭合后VB10的内容：I0.2第二次由断开变为闭合后VB10的内容：（2）I0.4一直处于断开状态，移位前VB10的内容为01010101，请写出a、I0.2第一次由断开变为闭合后VB10的内容；b、I0.2第二次由断开变为闭合后VB10的内容；填入下表。
I0.2第一次由断开变为闭合后VB10的内容：I0.2第二次由断开变为闭合后VB10的内容：2、下图所示电路为电动机的连续运行控制电路，请分析电动机的启动过程和停机过程。
KML1L3L2FU1KMQSSB2FU2KMM3FRFRSB1系（部）专业班级学号姓名----------------------------------装------------------------------------------订----------------------------------------------线----------------------------------------------五、设计题（1小题7分，2小题8分，3小题15分，共30分）1、使用计数器接力计数，计60000个数。
2、设计一个PLC 控制的单台电机连续运行的起、停控制电路，要求写出输入输出端子分配，画出输入输出端子接线图，写出梯形图程序。
3、使用顺控指令设计程序，实现以下功能。
A 、按下起动按钮，红灯亮，绿灯灭，5秒后，红灯灭，绿灯亮，再过5秒后，红灯亮，绿灯灭 ……一直循环。
《电气控制与PLC应用》试卷及答案
一、填空（每空1分，共20分）1.低压断路器用于线路和设备保护，其具有 过载保护 、 短路保护 、 欠压保护 等功能。
2.要实现电动机的多地控制，应把所有的启动按钮 并联 连接，所有的停机按钮 串联 连接。
3.电图一般有 电气原理图 、 电器元件布置图 和 电气安装接线图 。
4.笼型三相异步电动机全压起动控制线路中，短路保护利用 熔断器；过载保护利用 热继电器；，欠压和失压保护利用 接触器 。
5.PLC 硬件结构主要由 CPU 、存储器 、I/O 接口、通信接口和电源组成。
6.利用PLC 基本指令对梯形图编程时，通常按从左到右、自上而下的原则进行。
7.M8000作用是 运行监控 ；M8002是 初始化脉冲 ；INC 作用是 加1 。
8.PLC 中的两条步进指令是STL 和RET 。
二、判断下列说法的正确与错误（每题1分，共10分） 1.正反转控制用两个接触器实现，正反转接触器之间必须实现接触器常闭触头的联锁。
接触器联锁触头具有“常闭、串联”的特点。
（ 对 ）2.自锁控制能实现电动机的连续运行，接触器自锁触头具有“常开、并联”的特点。
（ 对 ）3.步进接点如同主控指令一样，将左母线移到步进接点右边。
所以，步进指令后必须使用“取”指令。
（ 对 ）4.PLC 的所有软元件都是采用十进制编号的，如输出继电器有Y0、Y1、Y2、Y3、Y4、Y5、Y6、Y7、Y8、Y9、Y10。
（ 错 ）5.实现同一控制任务的PLC 应用程序是唯一的。
（ 错 ）6..X62W 型万能铣床电气控制系统中冷却泵电动机只要求单向旋转。
（ 对 ）7.电气安装接线图与原理图不同，其中同一电器不同部分须画在一起。
（ 对 ）8.电气原理图中控制电路是从电源到电动机绕组的大电流通过的路径。
（ 错 ）9.1969年，美国数字设备公司首先研制成功第一台可编程控制器。
（ 对 ）10.X3U系列PLC支持结构文本编程语言。
（错）三、单项选择题（共20分）源上会发生的问题是（C）。
(完整版)电气控制与PLC试题及答案
一、填空题（每空1分，共25分）1. 选择接触器时应从其工作条件出发，控制交流负载应选用___交流接触器_______；控制直流负载则选用_______直流接触器___。
2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开。
3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。
4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。
当流过熔断器的电流_________过载_____时，熔体熔断切断电路。
5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。
6. 试举出两种主令电器：________按钮______、_____行程开关_________。
7. PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括____输入采样，用户程序执行，输出刷新__ ______、______________、______________三个阶段。
8. 当运行如下图所示的PLC程序时：若输入继电器X0得电，则经过__ 5 __s后，常开触头_____闭合，输出继电器Y0__得电接通，_____；若输入继电器X1得电，则输出继电器Y0______失电断开______。
9. JO2-51-2型10kW异步电动机，电源频率为50Hz，转子额定转速n N=2930 r/min，则其额定转差率s N=_________。
10. 试举出交流异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。
11. 试举出FP1的两种特殊功能：_________________、_________________。
(完整版)电气控制及PLC试题库和答案
电气控制及PLC技术试题库及答案一、名词解释：1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、熔断器：是一种简单的短路或严重过载保护电器,其主体是低熔点金属丝或金属薄片制成的熔体.3、时间继电器:一种触头延时接通或断开的控制电器。
4、星形接法：（A)三个绕组，每一端接三相电压的一相，另一端接在一起。
5、三角形接法：（C）三个绕组首尾相连,在三个联接端分别接三相电压。
6、电磁结构电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。
7、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象8、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器9、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。
10、电气控制系统电气控制系统是由电气控制元器件按一定要求连接而成11、变极调速:（A）异步电动机调速中,改变定子极对数的调速方法.12、变频调速：（C）异步电动机调速中，改变电源频率的调速方法。
二、填空：1、常用的低压电器是指工作电压在交流（1200）V以下、直流（1500）V以下的电器。
2、熔断器是由(熔体和熔管)两部分组成的.4、时间继电器是一种触头（延时接通或断开）的控制电器。
5、一般速度继电器的动作转速为（ 120 ）r/min，复位转速为( 100 ）r/min。
6、双速电动机的定子绕组在低速时是（三角型）联结，高速时是( 双星型）联结。
7、通常电压继电器（并)联在电路中,电流继电器（串）联在电路中。
9、电气原理图设计的基本方法有（经验设计法)、（逻辑设计法）两种。
11、电气控制系统图分为（电气原理图）(电气安装接线图）和（电气元件布置图）三类。
12、三相异步电动机常用的电气制动方法有(反接制动）和( 能耗制动）。
13、接触器的额定电压是指（主触头）上的额定电压。
电气控制及PLC应用试题及参考答案
电气控制与PLC应用考试试卷（1）１．低压电器标准规定，低压电器通常是指工作在交流电压小于( A )，直流电压小于( B )的电路中起通断、保护、控制或调节作用的电器设备。
[A 1200 V；B 1500 V］2．对于交流电磁铁，铁心（ A ），线圈（ A ），吸引线圈做成（ A ），且设线圈骨架，线圈与铁心非接触，易于铁心散热。
[A 发热；B不发热。
A 发热；B不发热。
A 短而厚的矮胖型；B 高而薄的瘦长型]3．对于直流电磁铁，其励磁电流的大小与气隙（ A ），动作过程中为恒磁通工作，其吸力随气隙的减小而（A ）。
[A 无关；B成正比。
A增大；B减小]4．中间继电器实质是一种（ B ）继电器，触点对数（ A ），触点容量（A），动作灵敏度高。
[A 电流;B电压。
A多;B 少。
A大；B小]5. 电压继电器的线圈与负载（ B ）。
线圈匝数（ A ），导线( B )。
[A 串联；B并联。
A多；B 少。
A粗；B细]1.在电气控制系统图指的是三种类型的图，分别为：1.电气原理图；2、电器布置图；电气安装接线图。
2.笼型三相异步电动机全压起动控制线路中，短路保护利用熔断器；过载保护利用热继电器；欠压、失压保护利用接触器1.电器有几种分类方式？都是按什么分类的？（5分）答：有三种分类方式。
分别为：1、按工作电压等级分类；2、按用途分类；3、按工作原理分类。
2. 断路器（也叫自动开关）它同时具有那些保护作用？（6分）答：具有欠压 ; 过载 ; 短路等保护作用。
3.FX系列有几条基本指令？几条辑运算指令？（3分）答：基本指令LD（取）、 LDI（取反）、 OUT （输出）4.FX系列有几条逻辑运算指令？（6分）答：逻辑运算指令AND （与）、ANI （与非）、OR （“或”）、 ORI （“或非”）、ANB （块“与”）、ORB （块“或”）电气控制与PLC应用考试试卷（2）一、填空题：1、三相异步电动机机主要由定子和转子组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2008－2009学年第一学期考试试题答案
一、简答题（本大题共3小题，总计20分）
1、与传统的继电器-接触器控制系统相比较，PLC控制系统有什么主要的
优点？
答：
1）可靠性高、逻辑功能强、体积小。
2）在需要大量中间继电器、时间继电器及计数继电器的场合，PLC 无需增加硬设备。
3）随着要求的变更PLC对程序修改方便。
继电器线路要想改变控制功能，必须变更硬接线，灵活性差。
4）具有网络通讯功能，可附加高性能模块对模拟量进行处理，实现各种复杂控制功能。
2、PLC的三种输出电路分别适用于什么类型的负载?
答：继电器输出型可用于接通或断开开关频率较低的直流负载或交流负载回路；晶闸管输出型常用于带交流电源负载；晶体管输出型则用于
带直流电源负载。
3、指出梯形图中的错误，并画出正确的梯形图同时写出指令助记符。
答：
二、填空题（每空1分，共计20分）
1、控制部分输入输出
2、输入刷新阶段程序执行阶段输出刷新阶段
3、高速计数器、脉冲捕捉、中断、输入延时滤波
4、半双工双工
5、循环扫描
6、定时器T50 设定值计数器C120 经过值
7、内部寄存器常数内部寄存器
三、用算术运算指令完成算式8765(1234567)1111
1024
−+×
，这里包括了加、减、
乘、除四种运算。
要求X1闭合时开始运算，X0闭合时各单元清零，且清零优先。
（15分）
解：使用二进制(BIN)运算指令实现时，梯形图如下图：
四、（a）是一个延时断开的定时控制线路程序，（b）是一个延时闭合的定时控
制线路程序，试分别作出控制梯形图，并分析动作过程，画出相应的时序图。
（15分）
2008－2009学年第一学期考试试题答案
X0TMY 2, K20
T1Y1TMY 1, K10
T2
Y2
Y2
（b ）
五、如图是一采用双向移位寄存器指令的流水灯控制梯形图，试分析其工作原理，并画出工作时序图。
答：当X0接通时，WY0开始1s 的时间左移，当移至全1时，开始右移。
如此循环工作。
工作时序图如下：
六、要求
(1) 高速计数器为单路加计数方式，X2复位使能；
(2) 脉冲数为K1000时，Y1灯亮；脉冲数为K2000时，Y2灯亮，Y1灭；脉
冲数为K3000时，停止计数，并将该值存入DT0中。
设置系统寄存器的值并编程实现上述要求。
（15分）
解：系统寄存器N0.400的值设置为H4时，可使高速计数器为单路加计数方式，X2复位使能。
梯形图程序如下：。
