快切装置培训

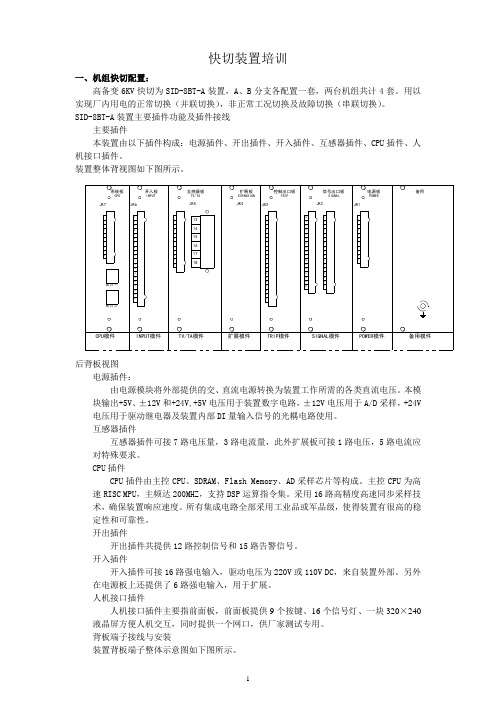

快切装置培训一、机组快切配置：高备变6KV 快切为SID-8BT-A 装置，A 、B 分支各配置一套，两台机组共计4套。
用以实现厂内用电的正常切换（并联切换），非正常工况切换及故障切换（串联切换）。
SID-8BT-A 装置主要插件功能及插件接线主要插件本装置由以下插件构成：电源插件、开出插件、开入插件、互感器插件、CPU 插件、人机接口插件。
装置整体背视图如下图所示。
1089547613212111718141316151820191415171661012111387923541CPUINPUTTV/TAJK51820191415171661012111387923541JK4TRIPSIGNAL27332834323031291016111789547613215131412182419252321222026JK2POWER1089547613211JK1备用JK7JK3JK6CPU模件INPUT模件TV/TA模件扩展模件TRIP模件SIGNAL模件POWER模件备用模件电源板信号出口板控制出口板互感器板开入板系统板EXPANSION扩展板10895476132网口二网口一后背板视图 电源插件：由电源模块将外部提供的交、直流电源转换为装置工作所需的各类直流电压。
本模块输出+5V 、±12V 和+24V,+5V 电压用于装置数字电路，±12V 电压用于A/D 采样，+24V 电压用于驱动继电器及装置内部DI 量输入信号的光耦电路使用。
互感器插件互感器插件可接7路电压量，3路电流量，此外扩展板可接1路电压，5路电流应对特殊要求。
CPU 插件CPU 插件由主控CPU 、SDRAM 、Flash Memory 、AD 采样芯片等构成。
主控CPU 为高速RISC MPU ，主频达200MHZ ，支持DSP 运算指令集。
采用16路高精度高速同步采样技术，确保装置响应速度。
所有集成电路全部采用工业品或军品级，使得装置有很高的稳定性和可靠性。
6kv快切装置的工作原理及切换方式
6kv快切装置的工作原理及切换方式
6kv快切装置是一种用于电力系统中的高压断路器，其工作原理主要包括电气触头的接合和分离、电磁驱动机构的动作。
其切换方式主要有手动切换和自动切换两种。
1. 工作原理：
- 接合：通过操作机械驱动机构，使两个电气触头接近并接通，电流得以从一侧通过断路器。
- 分离：当需要切断电流时，电梯式的机械驱动机构将两个电气触头分开，断开电路。
2. 切换方式：
- 手动切换：由人工通过手柄、手轮等手动操作装置控制断路器的开合，直接将机械驱动机构的动作信号传递给断路器，实现切换操作。
- 自动切换：通过自动化控制设备，如继电器、保护装置等，根据电力系统的实际工作状态，自动接通或分断断路器。
可以根据电流、电压等参数进行监测和控制，实现电力系统的自动保护和控制。
需要注意的是，6kv快切断路器通常应用于中小型变电站、配电站等场所，用于接通、切断电力系统中的电流。
工作原理和切换方式的具体实现有不同的品牌和型号，可能会有细微的差别。
关于快切装置6kV厂用母线快切装置说明
关于快切装置6kV厂用母线快切装置说明1、6kV厂用单元母线快切装置有哪几种切换方式？正常切换是指正常情况下进行的厂用切换。
通过控制台开关手动起动装置，完成从工作电源到备用电源，或由备用电源到工作电源的双向切换。
事故切换是指由于工作电源故障而引起的切换。
它是单向的，只能由工作电源切至备用电源。
不正常切换是由母线非故障性低压引起的切换，它是单向的，只能由工作电源切换至备用电源。
不正常切换分为以下两种情况：1)、母线三相电压持续低于设置值的时间超过所设定的延时，装置自动跳开工作电源，投入备用电源。
2)、由于工作电源断路器误跳，装置自动投入备用电源。
2、6kV厂用快切装置正常切换中的并联切换有哪两种方式? 自动：即将选择开关置于"自动"位置。
手动起动装置，经同期鉴定后，先合上备用（工作）开关，确认合闸成功后，再自动跳开工作（备用）开关。
半自动：即将选择开关置于"半自动"位置。
手动起动装置，经同期鉴定后，只合上备用（工作）开关，而跳开工作（备用）开关的操作要由人工来完成。
3、6kV厂用快切装置正常切换中,串联切换的过程是怎样的? 方式选择置于串联位置。
手动起动装置，先跳开工作（备用）开关，如果同期条件满足，则合上备用（工作）开关。
4、6kV厂用快切装置事故切换中，并联切换的过程是怎样的? 由反映工作电源故障的保护出口启动，经同期检定后，装置发工作开关跳闸命令，延时3ms后发备用电源开关合闸命令。
5、6kV厂用快切装置事故切换中，串联切换的过程是怎样的? 反映工作电源故障的保护出口启动，跳开工作开关后，经同期检定后，合上备用电源开关。
6、何谓6kV快切的事故切换？事故切换是指工作电源开关因故障跳闸而引起的切换，它是单向的，只能由工作电源切换至备用电源。
7、何谓慢速切换？6kV厂用切换过程中，若同期条件不合格，装置自动转入慢速切换，经检定母线残压，合上备用电源开关完成切换过程。
6KV开关的初步培训
7、测量所带负荷及电缆的绝缘良好； 8、新投运或开关检修后，投运前应做开关的合、 跳闸试验确认开关合、跳正常。做空载合、跳闸 试验时，不应连续超过三次，拉合闸试验时注意 做好防止联动其他开关的措施； 9、手车开关放至隔离/试验位置，开关柜低压室、 断路器室、电缆室柜门全部琐好。 13、6KV手车开关由热备用改冷备用的操作步骤 （以C0A皮带机为例）。 1、核对C0A皮带机双重命名。 2、检C0A皮带机开关在断开位置。
6KV开关初步培训
6KV开关的五种状态
1、运行状态：开关合上，开关手车在工作位置， 二次触头插入并卡紧，控制、储能及所有电加热 器电源送上。 2、热备用状态：开关断开，开关手车在工作位置， 二次触头插入并卡紧，控制、储能及所有电加热 器电源送上。 3、冷备用状态：开关断开，开关手车在试验位置， 二次触头插入并卡紧，控制和储能电源断开，电 机加热器和开关柜加热器电源投入。
6KV手车开关的操作注意事项有哪些？
1、6kV手车开关不准停留在运行位置和试验/隔离位置之间的任何中 间位置。 2、摇动小车时要用力适当，摇不动时要仔细检查分析原因，严禁猛 力摇动损坏闭锁装置或手车。 3、操作曲柄后，在拔出的瞬间不应转动，要平行拔出，以免小车位 置外移。 叙述6KV开关柜接地刀闸的操作方法？ 1、查开关柜门关好； 2、向下压电缆室门右上侧滑板后，露出接地刀闸驱动轴的端部； 3、插入曲柄，顺时针方向转动曲柄180°，合上接地刀闸（或反时 针方向转动曲柄断开接地刀闸）； 4、观测接地开关的机械/电气位置指示正确； 5、取下曲柄。
6KV微机快速切换装置运行规程
6.2.11 WBKQ-01B微机备用电源快速切换装置6.2.11.1 概述发电厂厂用的安全可靠直接关系到发电机组乃至整个电网的安全运行。
传统的厂用电切换采用工作电源的辅助接点起动备用电源自动投入。
也就是过去我们经常讲的BZT装置。
这种方式虽然解决了工作电源失去后备用电源能够自动投入。
但这种方式未经同步检定，电动机易受冲击。
合上备用电源时，母线残压与备用电源电压之间的相角差已接近180度，将会对电动机造成过大的冲击。
而且由于在备用电源自动投入过程中，断电时间较长达0.5秒左右，电动机自启动电流很大，母线电压恢复也较慢，带来的风险也很大。
但微机备用电源快切装置可避免备用电源电压与母线残压在相角、频率相差过大时合闸而对电机造成冲击，如失去快速切换的机会，则装置自动转为同期判别或判别残压及长延时的慢速切换。
6.2.11.2 装置简介WBKQ-01B微机备用电源快速切换装置运用了32位单片机强大的运算功能采用软件进行测量，提高了装置在切换暂态过程中测频、测相的准确性、可靠性。
该装置采用了先进的软件算法，保证了工作电源（或备用电源）与母线电源不同频率的采样、计算的准确性。
该装置采用免调整理念设计，所有的补偿采用软件进行调整，重要参数采用密码锁管理，大屏幕中文图形化显示，使得用户对厂用电源的各种运行参数一目了然。
厂用电源故障时采用实时测量相角差速度及速度实现同期判别功能。
内置独立的通信、打印机管理单元使得多台装置可共享一台打印机，也具有与DCS系统或监控系统通信功能。
6.2.11.3 装置功能1)正常情况下实现工作电源与备用电源之间的双向切换2)事故、母线低电压、工作电源开关偷跳情况下实现工作电源至备用电源的单向切换。
3)快速、同期判别切换、残压切换、长延时切换四种切换条件。
4)串联、并联、同时三种切换方式可供选择。
5)两段式定时限低压减载。
6)自带独立的备用分支后加速、过流保护功能；也提供一副接点以起动备用分支保护。
电气6kv培训计划
电气6kv培训计划一、培训背景随着社会的发展，电气行业的需求也在不断增加。
作为电气行业的重要一环，6kv电气系统的运行和维护人员是至关重要的。
因此，为了提高电气6kv系统运行和维护人员的专业水平，本培训计划旨在提供全面系统的培训，帮助学员们更好地掌握相关知识和技能，提高工作效率和质量。
二、培训目标1. 了解电气6kv系统的基本概念和原理；2. 掌握6kv系统的运行和维护技能；3. 提高对6kv系统故障排除能力；4. 学习相关安全规范和操作流程；5. 提高团队协作能力和服务意识。
三、培训内容1. 电气6kv系统基本概念和原理- 电气6kv系统的结构和特点；- 电气6kv系统的工作原理；- 电气6kv系统的组成和功能。
2. 电气6kv系统的运行和维护技能- 6kv系统设备的运行操作；- 6kv系统设备的日常维护；- 6kv系统设备的故障排除。
3. 6kv系统的安全规范和操作流程- 6kv系统的安全操作规程；- 6kv系统的应急处理程序；- 6kv系统的安全设备和防护措施。
4. 团队协作能力和服务意识- 团队合作的重要性；- 工作中的服务态度和技巧；- 解决问题的沟通与协作。
四、培训方式1. 理论学习- 通过课堂讲授、教材阅读等方式进行理论学习，加深学员对6kv系统的理解。
2. 实际操作- 安排学员进行6kv系统设备的实际操作，提高操作技能和应对实际问题的能力。
3. 案例分析- 通过分析典型案例，帮助学员更好地理解6kv系统的故障处理和应对方法。
4. 视频教学- 结合视频教学，展示6kv系统的操作方法和实际维护过程，形象直观地呈现给学员。
五、培训计划1. 第一阶段（3天）- 电气6kv系统的基本原理和概念；- 6kv系统设备的基本操作；- 基本的安全规范和操作流程。
2. 第二阶段（3天）- 6kv系统设备的日常维护技巧；- 6kv系统设备的故障排除方法；- 团队协作和服务意识的重要性。
3. 第三阶段（2天）- 实际操作练习；- 案例分析和讨论；- 培训总结和答疑解惑。
6KV厂用电微机快切
本次讲课结束，谢谢大家！
此外，装置的不正常情况切换由装置检测到不正常情 况后自行启动，单向，只能由工作电源切向备用电源。 其不正常情况包括：厂用母线失电和工作电源开关误 跳。切换条件同样有三种：快速、同期捕捉、残压。
快速切换、同期捕捉切换、残压切换 的原理
一、快速切换
如图所示的厂用电系统，工作电源由发电机端
经厂用高压工作变引入，备用电源由系统经启 备变引入，正常运行时，厂用母线由工作电源 供电，当工作电源侧发生故障时，必须跳开工 作电源开关1DL，合2DL,跳开1DL时厂用母线失 电，由于厂用负荷多为异步电动机，电动机将 惰行，母线电压为众多电动机的合成反馈电压， 称为残压，残压的频率和幅值将逐渐衰减。
这里所指的任何设备，主要是指电动机和断路器。它 们不应因受到过大的应力而损坏。由于在工作电源断 路器跳闸后，工作电源母线电压不会马上消失，而是 逐渐衰减并移相的。如果备用电源在此时合到工作母 线上，且工作母线残压与备用电源之间相角差达 180°，则将产生很大的冲击电流。此冲击电流的大 小与母线残压大小、残压与备用电源之间的相角差以 及残压频率有关。同时，电动机将受到过大的冲击力， 这样就会造成电动机绕组从槽中移位而损坏以及使电 动机轴受到扭曲。
采用该装置后，可避免备用电源电压与母线残
压在相角、频率相差过大时合闸而对电动机造 成冲击。如失去快速切换的机会，则装置自动 转为同期判别切换、残压切换以及长延时的慢 速切换。同时在电压跌落过程中，装置具有自 动减载功能，以利于重要辅机的自启动。
本次讲课的主要内容：
►以往厂用电BZT装置应用中的问题
初始相角差的存在，在手动并联切换时，两台变压器 之间会产生环流，环流过大，对变压器十分有害；在 事故自动切换时，初始相角差的存在，将增加备用电 源电压与残压之间的角度，使实现快速切换更为困难。
6kv厂用电快切装置详解
按起动原因分类：
正常手动切换。由运行人员手动操作起动，快切 装置按事先设定的手动切换方式（并联、同时） 进行分合闸操作。 事故自动切换。由保护接点起动。发变组、厂变 和其它保护出口跳工作电源开关的同时，起动快 切装置进行切换，快切装置按事先设定的自动切 换方式（串联、同时）进行分合闸操作。 不正常情况自动切换。有两种不正常情况，一是 母线失压。母线电压低于整定电压达整定延时后， 装置自行起动，并按自动方式进行切换。二是工 作电源开关误跳，由工作开关辅助接点起动装置， 在当残压衰减到20％－40％额定电压后实现 的切换通常称为“残压切换”。残压切换 虽能保证电动机安全，但由于停电时间过 长，电动机自起动成功与否、自起动时间 等都将受到较大限制。
长延时切换：装置起动后，经长延时合上 备用电源，为以上所有切换条件的后备。
快切装置的低压减载功能
同期捕捉切换原理
当厂用电故障或异常时，实时跟踪残压的频差和 角差变化，尽量做到在反馈电压与备用电源电压 向量第一次相位重合时合闸，这就是所谓的“同 期捕捉切换”。同期捕捉切换时间约为0.6S, 对于 残压衰减较快的情况，该时间要短得多。 同期捕捉切换之“同期”与发电机同期并网之 “同期”有很大不同，同期捕捉切换时，电动机 相当于异步发电机，其定子绕组磁场已由同步磁 场转为异步磁场，而转子不存在外加原动力和外 加励磁电流。因此，备用电源合上时，若相角差 不大，即使存在一些频差和压差，定子磁场也将 很快恢复同步，电动机也很快恢复正常异步运行。 所以，同期指在相角差零点附近一定范围内合闸
6KV厂用电快切装置
6KV厂用电的运行方式
①6KV母线通常采用单母线接线方式。 ②6kV厂用电系统中性点采用中阻接地方式， 单相接地时作用于跳闸 。 ③母线工作电源由本机高厂变供电。 ④备用电源由高压启动变供电，备用电源开关 正常时均处于热备用状态。 ⑤发电机停运期间或在并列及解列前，6kV厂 用电由启动变供电。当发电机并网且运行稳定， 有功负荷带120MW后，将6kV厂用电源由启动 变切至本机组高厂变供电。。
6kVI、II段快切装置运行规程
6 kVⅠ段、Ⅱ段快切装置规程1.自动装置1.1 6kV厂用系统快切装置1.1.1装置简述6 kVⅠ段、Ⅱ段各配备一套SUE3000快切装置，共用一个控制柜。
信号回路电源SM20、快切装置电源SM30。
快速切换装置具有快速切换、首次同相切换（同期捕捉）、残压切换以及延时切换四种切换方式，每种切换方式能够根据用户的需要设置投退功能。
快速切换为主切换模式，其它切换方式为后备切换模式。
快速切换装置优先检同期，进行快速切换，当不满足快切条件时，自动转入首次同相切换、残压切换和延时切换。
事故情况下，从主变、电抗器主保护装置发出的信号可启动从工作电源向备用电源的切换。
快速切换装置能实现远方投退。
快速切换装置具有闭锁功能，在出现PT断线、母线故障、备用电源不正常、电抗器后备保护动作等情况时能自动将切换闭锁，防止误动及扩大事故。
快速切换装置装置具有自动解列功能。
切换过程中如发现该跳开的开关未能跳开，造成两边电源并列，此时装置将执行解列功能，跳开刚合上的开关。
快速切换装置可显示工作母线的电压、频率、工作电源和备用电源的电压、电流、频率、频差和相角差，以及所有参数的整定值和故障时的报警信息。
快速切换装置提供对参数的查看和修改的功能。
快速切换装置可实现事故追忆和故障录波功能，通过它可记录模拟量和开关量的信息。
所记录的信息通道数量包含8个模拟量和32个开关量通道。
信号的采样频率是1.2KHz，记录长度最短1秒，最长5秒，可以根据用户需要灵活的设置时间长度，包括：故障前时间、故障后时间、故障录波时间。
记录采用先进先出方式，掉电不丢失。
1.1.2 LED状态四个系统LED指示灯指示SUE3000的状态1、运行状态 Unit Ready在HMI当前面板上，运行状态被显示为“Ready”，用绿色LED灯亮表示。
当装置停电或不能被操作时，则LED指示灯熄灭。
2、通信状态 Network Communication在HMI当前面板上，通信状态指示被称作“Network Communication”，如果SUE3000需要和上级通讯系统进行通讯，需要相应的通信卡，绿色LED灯亮表明当前通讯板处于正常工作状态。
