带小电源的变电站低压减载策略分析
带小电源的变电站低压减载策略分析
发表时间:2017-03-01T11:07:26.407Z 来源:《电力技术》2016年第11期 作者: 龙川 李峥 曾斌 张睿
[导读] 绵阳地区水利资源较为丰富,境内有大量小水电在电网内并网运行。
国网绵阳供电公司 四川绵阳 621000
摘要:频率电压紧急控制装置在解列小电源提高供电可靠性具有重要的作用,低频低压减载装置是保障系统安全运行的“第三道防线”,本文结合实际案例,分析了两套装置在带小电源的110kV变电站同时存在时,若配置不当可能存在的问题,同时提出了改进的措施,为小
电源联网变电站供电可靠性的提高提供了一种实用的整定方案。
关键词:小电源,低周低压减负荷,频率电压紧急控制
1、引言
绵阳地区水利资源较为丰富,境内有大量小水电在电网内并网运行,其中10-20MW稍大规模的水电厂多以35kV电压等级在110kV变电站并网,10MW以下的小水电多以10kV专线方式或搭接在10kV共用线路并网。目前绵阳电网内110kV变电站绝大多数为双回电源,采用一
主一备方式运行,并配置备自投提高供电可靠性。当主供线路发生故障跳闸时,可能出现小电源带负荷短时孤网运行的情况,因此配置了
频率电压紧急控制装置,通过解列小电源来实现备自投检母无压,从而正确动作投入备用电源。然而,大多数110kV变电站还配置了低周
低压减负荷装置,用于系统严重故障时分轮次、有选择地切除部分负荷。低周低压减负荷和小电源解列的频率电压紧急控制装置在整定时
需要考虑配合,保证在电源线路故障时,能可靠解列小电源,让备自投正确动作,并防止低周低压装置误动作[1]。本文通过分析一起故障
案例,讨论带小电源的110kV变电站如何优化安控装置配合方案,从而提高供电可靠性。
2、案例分析
2.1 故障情况
110kV太白变电站110kV母线为单母分段结构,由110kV西太二线主供,110kV西太一线备供,同时投入110kV进线备自投。变压器为2台31.5MVA的三圈变压器,35kV、10kV侧同为单母分段结构,均并列运行。35kV侧有两个小电源分别通过太石线531、太香二线543开关
并网,装机容量分别为20MW、17.6MW。10kV侧共有14回出线,其中6回出线投入低压减载。太白站配置了一套南瑞公司生产的UFA-
200A频率电压紧急控制装置用于小电源解列(以下简称解列装置),同时配置了一套江苏华瑞泰科技公司生产的UFA-2A频率电压减负荷装置(以下简称减载装置)用于低频低压时切除部分负荷协助系统恢复频率和电压。变电站一次接线示意图如下:
图1 变电站一次主接线图
2015年5月13日11:30时,110kV太白变电站主供电源110kV西太二线C相发生接地故障,光纤纵差保护动作两侧开关跳闸,测距
5.0KM。西太二线跳闸后,1.17S减载装置低压动作切除1回10kV出线,1.19S切除另外5回10kV出线,9.67S解列装置低压动作切除35kV太石线、太香二线,10.78S太白站备自投动作通过110kV西太一线恢复供电。全站负荷由30MW降至6MW。
2.2故障分析
这次故障虽然线路保护和备自投均正确动作,但由于低压减负荷装置误切负荷扩大了停电范围,并且孤网运行时间很长,电压、频率波动对客户用电造成一定影响。故障前110kV西太二线有功18MW,35kV太石线、太香二线上网有功为9MW、3MW。太白站解列装置低压
定值设置为第一轮0.75Un延时1S动作,故障后机组强励维持了孤网运行,但由于有无功不平衡,孤网系统电压仍缓慢下降,不过下降速率
没有达到0.8Un/S的滑差闭锁定值,无法闭锁减载装置。当电压下降至第一轮低压减载0.85Un时,低压减载动作,1.17S切除1回出线,
1.19S切除另外5回10kV出线,共切除10MW负荷。切除部分负荷又延长了电压下降趋势,直到电厂过励磁动作小电机组跳闸电压迅速下降,9.67S解列装置低压动作切除531、543开关,备自投动作成功。整个过程持续时间接近10S,由于小电源无法快速解列,电压缓慢下降
导致低压减载动作误切负荷,并且大幅延长了备自投动作时间,期间孤网异常运行给客户设备造成影响。
3、安控装置整定原则
频率紧急控制装置对应于频率失稳,是为避免电网发电负荷严重不平衡时系统频率持续偏移过渡而采取的紧急控制措施,其结果是一定的负荷(低频时)或发电(高频时)被切除,从而促使全网功率实现基本再平衡,系统频率逐渐恢复至合理的范围内;其操作对象一般
是全网各处设置的低频减载、高频切机等装置。电压紧急控制对应于电压失稳,主要是受端电网为避免电压持续下降而采取的切负荷等控
制措施,通过降低受端系统负荷水平实现受端电网电压维持,避免电压失稳;由于电压稳定一般是局部问题,因此其操作对象一般是受端
电网的本地负荷。频率紧急控制装置作为电网的第三道防线,在避免电网发生瓦解和大面积停电时具有非常重要的意义[2]。
对大系统来说,当发生严重故障导致系统可能出现电压失稳时,需要快速切除部分负荷,减少无功需求从而维持电压。绵阳电网低压减载装置通常设置三个轮次,基本1轮0.85Un,基本2轮0.82Un,基本3轮0.78Un,延时均为1S。由于电厂的机组具备快速灵活的无功调节
能力,尤其是负荷中心的大容量机组一般会作为系统的动态无功储备,可以在故障时快速增发无功,避免系统电压持续下降,保障系统电压稳定。从系统安全角度来看,需要机组具备一定的低电压运行能力,在系统电压持续下降时,晚于负荷减载的最后一轮,防止过早动作
跳闸,从而加剧系统频率、电压的崩溃。对上述案例中110kV变电站并网的小电源来说,是否需要作为系统无功备用,值得思考。由于
110kV变电站在主供线路故障后形成的孤网很小,并且这些小机组调频、调压能力较弱,绝大多数时候是无法维持长期正常运行的。因此并不希望这种孤网运行情况持续,而更希望小电源被快速切除后,通过备自投来恢复负荷的供电。因此可以考虑将110kV太白站的解列装
置定值调整为0.85Un延时1S,而将低压减载的定值调整为0.78Un延时1S,从而保证解列装置先动作。当然这种方案下,系统电压失稳
时,小电会先被切除,但考虑到小电源对缓解系统电压失稳的帮助非常有限,并且系统电压失稳的几率远小于变电站线路故障的几率,因
此这种方案是可行的。4、提高带小电源110kV变电站供电可靠性的其它措施
对于带小电源的110kV变电站,如果双回电源线路均来自同一个变电站,可以通过两回线路并列运行提高可靠性,同时降低线路损耗。并列运行对保护配置的要求较高,两回线路需配置光纤纵联保护,若对侧为220kV变电站,还需要在110kV侧配置失灵保护,避免发生
开关拒动时通过双回线路跨接母线导致两条母线失压。
大部分110kV变电站的电源线路来自不同的变电站,可能不具备并列运行的条件。这种情况,可通过加装备自投联切回路,来实现线路故障时快速解列小电源。不过由于备自投装置继电器数量比较有限,可配置的联切回路不多,在小电源较多的变电站,尤其是公用线
路、专线均有小电源的情况下不实用。
5、结论
本文结合频率电压紧急控制装置和低频低压减载装置的原理,根据小电源解列和减载装置在线路故障情况下的动作情况分析,对解列装置和减载装置的配合提出了自己的看法,并结合电网事件情况进行了改进,同时提出了提高带小电源的110kV变电站供电可靠性的一些
措施。对于带小电源的110kV变电站,传统的解列装置设置原则可能无法有效的发挥作用,必须根据系统的特点来分析第三道防线的具体
配置。
参考文献
[1] 陈攀,游步新等. 一种用于提高小电源电网供电可靠性的低周减载配置方案,重庆市电机工程学会2010年学术会议论文,2010
[2] 韩祯祥.电力系统稳定[M].北京:中国电力出版社,1995.
大同电网低压减载实施方案探讨
第2期(总第1 03期
2002年4 山 西 电 力
SHANX1 ELEC FRIC POWER No 2(Ser.103)
ADr.2O02
大同电网低压减载实施方案探讨
常尼亚,张金晔
(大同供电分公司调度所,山西大同037008)
摘要:大同电网正常方式下遇到大同二电厂220 kV母践故障,由于内部缺少大的电源点史撑.造
成电压迅速降低甚至电压崩溃,而频率基本稳定.故提出低压减载方案。
关键词:电压崩溃;低压减载
中图分类号: FM727.2 文献标识码:B 文章编号:167i 0320(2002)02 0001 02
1 问题的提出
大同电网地处华北500 kV环刚框架上的西
部.山西电 北部,是山西电网与京滓唐电网相连
的枢纽.它是山西电网下属的第二大电网,并通过
220 kV万赵线、七浑线与山西}网相连,其主要电
源是大同二电厂.内部仪有太同一电厂、太热公司、
恒山电厂和广灵电厂,4个电厂总装机容量为
2 6.7 5万kW,而且由于部分机组老化已退役.实际
j 形成r一个术端受电区域.详见图1。特殊的地
理位置和特殊的网架结构使大同电网在切除大同=
电,这个主电源后,仍通过万赵线、七浑线与山西
主刚相连,不会造成频率降低,但由于该区域内无
大电源提供无功出力,无功补偿装置也不能及时提
供短缺无功,需远距离输送大量无功,所以电压在
发生故障瞬间降低很多.甚至会造成电压崩溃
I高
:— 二 2。0 笺 置薤露;
罔1 上同电网正常方式下网络图
若故障发牛在高峰负荷时期.仅靠人工拉限负
收稿日期:2 n )9 ,修回日期:20 ̄2 01【5 作者简介常jI三 (I q ),用-iII硎太同凡,I 99j年毕业于太原理 I凡 电 系统及 自动化专 ,工程师; 张台晔t1 97l】_】,女.山l曲上【州^.1§g3年牛业十太原重
柳埔 睇T l瓜 荷不可能解决电压崩溃的问题,必须采取低压减载
某变电站备自投联切小电源方式分析
某变电站备自投联切小电源方式分析
摘要:随着清洁能源发电的不断发展,清洁能源并网的规模不断扩大。为了提高“小电源”接入后电网运行的安全稳定性,变电站备自投装置配置了联切小电源功能。本文以某110kV变电站为例,从变电站系统情况、备自投方式及启动条件、动作原理分析等方面,展开备自投装置联切小电源的方式分析。
关键词:变电站;备自投;小电源;
0引言
随着以风能、光能等多形式清洁能源发电的不断发展,清洁能源并网的规模也不断扩大。目前,电网吸纳的大部分清洁能源发电以“小电源”形式就近接入了110kV、220kV变电站,提高了电网对清洁能源发电的吸纳能力。但是,以风能、光能为主体的清洁能源发电能力受季节性变化影响较大,大量小电源线路的接入给电网安全稳定运行带来了巨大的挑战。因此,为了避免变电站主供电源消失后,小电源使变电站陷入孤网运行,引起缓慢失压或其他复杂的电压、频率问题,提高小电源接入后电网运行安全稳定性,变电站备自投装置配置了联切小电源功能。本文以某110kV变电站为例,从变电站系统情况、备自投方式及启动条件、动作原理分析等方面,展开备自投装置联切小电源的方式分析。
1某变电站系统情况
1.
1.
1.
1.
110kV1#电源进线运行于110kV正母线供1号主变及110kV3#进线和110kV6#小电源进线,110kV母联710开关热备用,110kV2#电源进线运行于110kV副母线2号主变及110kV4#进线和110kV5#进线(110kV备自投启用);1号主变经301开关供35kVⅠ段出线负荷,1号主变经101开关供10kVⅠ段出线负荷;2号主变经302开关供35kVⅡ段出线负荷(35kVⅠ、Ⅱ段分段370开关热备用,35kV备自投启用)、2号主变经102开关供10kVⅡ段出线负荷(10kVⅠ、Ⅱ段分段170开关热备用,10kVⅠ、Ⅱ段备自投启用)。
2备自投运行方式及启动条件
2.1备自投装置
低频减载在电网稳定控制的应用
低频减载在电网稳定控制的应用
[摘要]现代电力系统不断通过建设新型大规模变电站、大容量机组不断并入网内,使得电力系统的规模不断扩大,但同时也削弱了系统在大动下维持频率稳定的能力,极易发生恶性频率事故,导致全系统的瓦解。
[关键词]系统频率 低频减载 电网
中图分类号:tm712;tm762 文献标识码:a 文章编号:1009-914x(2013)13-0176-02
引言
电力系统的频率稳定一般规划为电力系统的长期动态分析,主要研究电力系统受到扰动后同步稳定过程已基本结束时电力系统的频率动态行为。与电压的稳定和功角的稳定相比,频率稳定的研究显的很不够。事实上功角失稳、电压崩溃和频率崩漏的发生许多情况下都是同时存在、相互关联并且相互激发的。显然不能只重视前两者而忽略第三者。近些年多次惨痛的大停电事故表明电力系统的频率稳定已经成为相当严重问题。因此对频率波动的研究刻不容缓,低频减载的正确应用是电网安全稳定运行的有力保证。
二、调整频率的必要性
电力系统频率波动时,对用户的影响:
四、低频减载的应用方案
1 整定原则
低频减载的方案应该根据电源的建设和负荷的快速增长适时重新进行整定。为了积累经验,需要做好每次重大有功功率缺额事件或事故后的总结分析。整定时需要按照以下原则:
a总体要求是使系统能在各种运行方式和可能发生的最大功率缺额的情况下通过切除一定量的负荷有效地防止系统频率下降至危险点,使故障后的系统能够快速恢复至额定频率,也不使事故后的系统频率长期悬浮于某一过高/过低值,不致酿成大型发电机组解列的恶性循环事故,严防保留后的系统发生频率崩溃。同时,尽量使所切除的负荷数量应尽可能最少。
b合理选择频率级差、轮数和延时,保证低频减载装置动作的选择性从尽量减少过切和抑制频率恢复时的频率超调着眼,低频减载装置的各轮间频率起动值(级差)以略大为好,同时增加轮数,减少每轮所切负荷数量,特别是对前几轮,最好采用动作值稳定,返回值高,动作与返回快速的数字式频率继电器作起动元件,并尽可能动作于切除高压断路器。
小电源并网对110kV变压器中性点间隙电流保护的影响

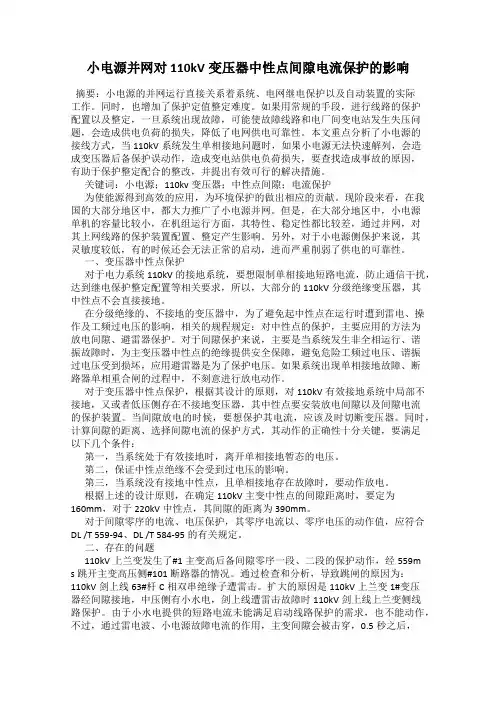

小电源并网对110kV变压器中性点间隙电流保护的影响
摘要:小电源的并网运行直接关系着系统、电网继电保护以及自动装置的实际工作。同时,也增加了保护定值整定难度。如果用常规的手段,进行线路的保护配置以及整定,一旦系统出现故障,可能使故障线路和电厂间变电站发生失压问题,会造成供电负荷的损失,降低了电网供电可靠性。本文重点分析了小电源的接线方式,当110kV系统发生单相接地问题时,如果小电源无法快速解列,会造成变压器后备保护误动作,造成变电站供电负荷损失,要查找造成事故的原因,有助于保护整定配合的整改,并提出有效可行的解决措施。
关键词:小电源;110kv变压器;中性点间隙;电流保护
为使能源得到高效的应用,为环境保护的做出相应的贡献。现阶段来看,在我国的大部分地区中,都大力推广了小电源并网。但是,在大部分地区中,小电源单机的容量比较小,在机组运行方面,其特性、稳定性都比较差,通过并网,对其上网线路的保护装置配置、整定产生影响。另外,对于小电源侧保护来说,其灵敏度较低,有的时候还会无法正常的启动,进而严重削弱了供电的可靠性。
一、变压器中性点保护
对于电力系统110kV的接地系统,要想限制单相接地短路电流,防止通信干扰,达到继电保护整定配置等相关要求,所以,大部分的110kV分级绝缘变压器,其中性点不会直接接地。
在分级绝缘的、不接地的变压器中,为了避免起中性点在运行时遭到雷电、操作及工频过电压的影响,相关的规程规定:对中性点的保护,主要应用的方法为放电间隙、避雷器保护。对于间隙保护来说,主要是当系统发生非全相运行、谐振故障时,为主变压器中性点的绝缘提供安全保障,避免危险工频过电压、谐振过电压受到损坏,应用避雷器是为了保护电压。如果系统出现单相接地故障、断路器单相重合闸的过程中,不刻意进行放电动作。
对于变压器中性点保护,根据其设计的原则,对110kV有效接地系统中局部不接地,又或者低压侧存在不接地变压器,其中性点要安装放电间隙以及间隙电流的保护装置。当间隙放电的时候,要想保护其电流,应该及时切断变压器。同时,计算间隙的距离、选择间隙电流的保护方式,其动作的正确性十分关键,要满足以下几个条件:
电力运行中的低频低压减载控制系统设计与分析
电力运行中的低频低压减载控 系统设诗与分析。 江苏电器(2007 No.2)
电力运行中的低频低压减载控制系统设计与分析
徐萍,王云良,周汉青
(常州机电职业技术学院,江苏常州21 31 6 4)
摘要: 低频、低压现象是电力系统运行不正常或出现故障的重要标志,如果处理不当或处理不及时,
就会出现电力系统的安全事故。介绍的低频低压自动减载控制系统可以有效地保障电力系统的正常运行。分
析了控制系统的原理及软硬件实现的过程和方法。
关键词: 低频;低压;减载控制系统;设计
中图分类号:TM711 文献标识码:A 文章编号:1007—3175~(2007)02—0023—03
Load Reduction Control System Design&Analysis in Low Frequency and
Low Voltage of Power Operation
XU Ping,WANG Yun liang,ZHOU Han—qing
(Changzhou Electro—machinery Vocational Technology College,Changzhou 2 1 3 1 64,China)
Abstract:Low frequency and low voltage phenomenon is the important sign of power system in abnormal operation or breakdown
taking place.If it is dealt with wrongly or not in time,safety accident may take place with power system、Automatic load reduction
control system introduced here can effectively ensure normal operation for power system.Analysis on principle of the control system
一起孤网运行典型案例分析

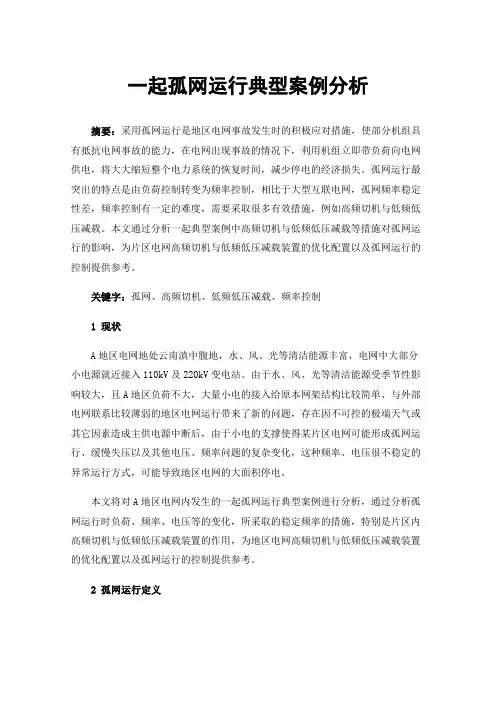

一起孤网运行典型案例分析
