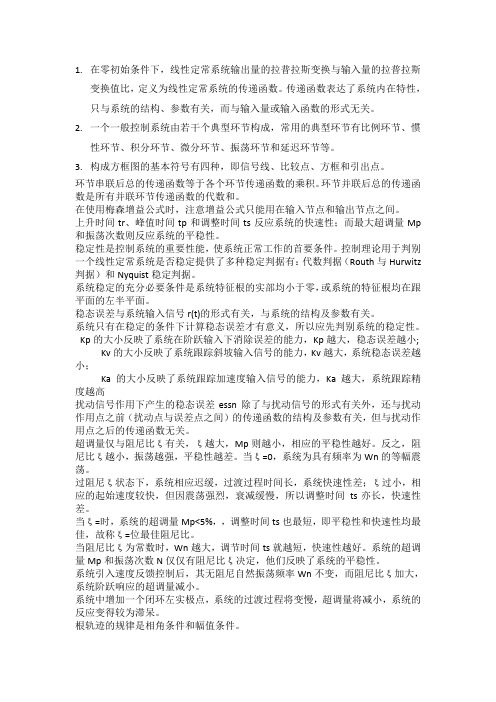

1.在零初始条件下，线性定常系统输出量的拉普拉斯变换与输入量的拉普拉斯变换值比，定义为线性定常系统的传递函数。
传递函数表达了系统内在特性，只与系统的结构、参数有关，而与输入量或输入函数的形式无关。
2.一个一般控制系统由若干个典型环节构成，常用的典型环节有比例环节、惯性环节、积分环节、微分环节、振荡环节和延迟环节等。
3.构成方框图的基本符号有四种，即信号线、比较点、方框和引出点。
环节串联后总的传递函数等于各个环节传递函数的乘积。
环节并联后总的传递函数是所有并联环节传递函数的代数和。
在使用梅森增益公式时，注意增益公式只能用在输入节点和输出节点之间。
上升时间tr、峰值时间tp和调整时间ts反应系统的快速性；而最大超调量Mp 和振荡次数则反应系统的平稳性。
稳定性是控制系统的重要性能，使系统正常工作的首要条件。
控制理论用于判别一个线性定常系统是否稳定提供了多种稳定判据有：代数判据（Routh与Hurwitz 判据）和Nyquist稳定判据。
系统稳定的充分必要条件是系统特征根的实部均小于零，或系统的特征根均在跟平面的左半平面。
稳态误差与系统输入信号r(t)的形式有关，与系统的结构及参数有关。
系统只有在稳定的条件下计算稳态误差才有意义，所以应先判别系统的稳定性。
Kp的大小反映了系统在阶跃输入下消除误差的能力，Kp越大，稳态误差越小;Kv的大小反映了系统跟踪斜坡输入信号的能力，Kv越大，系统稳态误差越小；Ka的大小反映了系统跟踪加速度输入信号的能力，Ka越大，系统跟踪精度越高扰动信号作用下产生的稳态误差essn除了与扰动信号的形式有关外，还与扰动作用点之前（扰动点与误差点之间）的传递函数的结构及参数有关，但与扰动作用点之后的传递函数无关。
超调量仅与阻尼比ξ有关，ξ越大，Mp则越小，相应的平稳性越好。
反之，阻尼比ξ越小，振荡越强，平稳性越差。
当ξ=0，系统为具有频率为Wn的等幅震荡。
过阻尼ξ状态下，系统相应迟缓，过渡过程时间长，系统快速性差；ξ过小，相应的起始速度较快，但因震荡强烈，衰减缓慢，所以调整时间ts亦长，快速性差。
自动控制原理简答题
三.名词解释47、传递函数：传递函数是指在零初始条件下，系统输出量的拉式变换与系统输入量的拉式变换之比。
48、系统校正：为了使系统达到我们的要求，给系统加入特定的环节，使系统达到我们的要求，这个过程叫系统校正。
49、主导极点：如果系统闭环极点中有一个极点或一对复数极点据虚轴最近且附近没有其他闭环零点，则它在响应中起主导作用称为主导极点。
50、香农定理：要求离散频谱各分量不出现重叠,即要求采样角频率满足如下关系： ωs ≥2ωmax 。
51、状态转移矩阵：()At t e φ=，描述系统从某一初始时刻向任一时刻的转移。
52、峰值时间：系统输出超过稳态值达到第一个峰值所需的时间为峰值时间。
53、动态结构图：把系统中所有环节或元件的传递函数填在系统原理方块图的方块中，并把相应的输入、输出信号分别以拉氏变换来表示，从而得到的传递函数方块图就称为动态结构图。
54、根轨迹的渐近线：当开环极点数 n 大于开环零点数 m 时，系统有n-m 条根轨迹终止于 S 平面的无穷远处，且它们交于实轴上的一点，这 n-m 条根轨迹变化趋向的直线叫做根轨迹的渐近线。
55、脉冲传递函数：零初始条件下，输出离散时间信号的z 变换()C z 与输入离散信号的z 变换()R z 之比，即()()()C z G z R z =。
56、Nyquist 判据（或奈氏判据）：当ω由-∞变化到+∞时， Nyquist 曲线（极坐标图）逆时针包围（-1，j0）点的圈数N ，等于系统G(s)H(s)位于s 右半平面的极点数P ，即N=P ，则闭环系统稳定；否则（N ≠P ）闭环系统不稳定，且闭环系统位于s 右半平面的极点数Z 为：Z=∣P-N ∣57、程序控制系统: 输入信号是一个已知的函数，系统的控制过程按预定的程序进行，要求被控量能迅速准确地复现输入，这样的自动控制系统称为程序控制系统。
58、稳态误差：对单位负反馈系统，当时间t 趋于无穷大时，系统对输入信号响应的实际值与期望值（即输入量）之差的极限值，称为稳态误差，它反映系统复现输入信号的（稳态）精度。
第1章 信号与系统的基本知识
f1(t) ，sin(2t) cos(3t)
为周期信号，其周期为T1和T2的最小公倍数 2（ 2T1或3T2）。
cos(2t) 和 sin(t)的周期分别为
由于
K T1 T2 2
为无理数，故
T1
2 1
T2
2 2
2
f2(t) sin(t) cos(2t) 为非周期信号。
X
2. 系统的描述
第 9
页
• 系统可用数学模型和方框图来表示。
• 一个系统可以用一个矩形方框图简单地表示，方 框图左边为输入x(t)，右边为系统的输出y(t)，方 框表示联系输入和输出的其他部分，是系统的主 体。
• 系统的组合连接方式有串联、并联及混合连接。
• 连续系统可以用一些输入输出关系简单的基本单 元（子系统）连接起来表示。这些基本单元有加 法器、数乘器（放大器）、积分器。
ay1(t) by2 (t)
和 y1(t) T[x1(t)] y2 (t) T[x有2 (t：)] （1.3.1）
• 式中a、b为任意常数，该式具有满足叠加性和（或齐次性）的特 点。不满足该式的为非线性系统。
• 线性系统具有“零输入产生零输出”的特性，可以由此判断是否 为线性系统。
• “信息（information）”，它是信息论中的一个术语。通过各 种消息的传递，使人们获取各种不同的信息。因此，通俗的 说，“信息”是指具有新内容、新知识的“消息”。为了有 效地传播和利用信息，常常需要将信息转换成便于传输和处 理的信号。在本课程中对“信息”和“消息”两词不加严格 区分。
• “信号（signal）”也称为“讯号”，是运载消息的工具，是 消息的载体，“消息”通过“信号”表现出来。也就是说： “信号”是“消息”的表现形式与传送载体。“信号”是反 映“信息”的各种物理量，是系统直接进行加工、变换和处 理的对象。
《自动控制原理及系统》教学大纲
可编辑修改精选全文完整版《自动控制原理及系统》教学大纲适用专业：高职电子电气工程专业学时数：60一、课程的性质与任务《自动控制原理及系统》课程是高职电子电气工程专业的一门专业课。
在学习《数学》、《物理学》、《电路》课程的基础上进行授课。
通过讲课﹑实验完成下列任务：1.掌握自动控制的有关名词的定义，了解控制系统的数学模型，掌握传递函数和状态方程。
2.掌握时域法、根轨迹法、频率特性法分析计算线性连续系统在结构参数已定的条件下的稳定性、稳态性能和暂态性能。
3.讨论线性连续系统根据提出的性能要求，利用频率法对系统进行校正的方法。
4.了解采样控制系统的基本概念和利用时域法的分析计算。
介绍非线性系统的基本知识和分析的初步方法。
二、课题及课时分配三、课程教学内容和要求课题一控制系统的基本概念1．简述控制系统的基本概念。
2．开环、闭环控制系统的特点。
3．闭环控制系统的基本要求、组成和分类。
教学要求：掌握开环、闭环控制系统的特点及闭环系统的组成和分类。
课题二控制系统的数学模型1．控制系统的数学模型的基本概念。
2．系统的运动方程式和状态方程式。
3．线性系统及典型环节的传递函数。
4．系统的方框图变换。
教学要求：掌握系统的运动方程式和状态方程式、线性系统及典型环节的传递函数。
课题三控制系统的时域分析1．时域分析的基本概念。
2．控制系统的典型输入，线性系统稳定性的概念。
3．稳定判据，控制系统的稳态误差。
4．一阶、二阶系统的时域响应。
教学要求：理解时域分析的基本概念，了解稳定判据，控制系统的稳态误差。
课题四控制系统的根轨迹分析1．根轨迹的基本概念。
2．根轨迹的绘制法则，用根轨迹分析系统的暂态特性。
3．开环零、极点的变化对根轨迹的影响。
教学要求：掌握根轨迹的绘制法则，用根轨迹分析系统的暂态特性。
课题五控制系统的频域分析1．频率特性的基本概念。
2．典型环节的频率特性。
3．系统开环频率特性的绘制，奈魁斯特稳定判据。
4．开环频率特性与系统稳态误差。
基于MATLAB进行控制系统的滞后-超前校正设计精选全文
可编辑修改精选全文完整版目录1 滞后-超前校正设计目的和原理 (1)1.1 滞后-超前校正设计目的 ............................................................................... 1 1.2 滞后-超前校正设计原理 ............................................................................... 1 2 滞后-超前校正的设计过程 .. (2)2.1 校正前系统的参数 (2)2.1.1 用MATLAB 绘制校正前系统的伯德图 .............................................. 3 2.1.2 用MATLAB 求校正前系统的幅值裕量和相位裕量 .......................... 3 2.1.3 用MATLAB 绘制校正前系统的根轨迹 .............................................. 4 2.1.4 对校正前系统进行仿真分析 ............................................................. 5 2.2 滞后-超前校正设计参数计算 .. (6)2.2.1 选择校正后的截止频率c ω ................................................................ 6 2.2.2 确定校正参数β、2T 和1T ................................................................. 6 2.3 滞后-超前校正后的验证 . (7)2.3.1 用MATLAB 求校正后系统的幅值裕量和相位裕量 .......................... 7 2.3.2 用MATLAB 绘制校正后系统的伯德图 .............................................. 8 2.3.3 用MATLAB 绘制校正后系统的根轨迹 .............................................. 9 2.3.4 用MATLAB 对校正前后的系统进行仿真分析 .. (10)3 心得体会.................................................................................................................. 12 参考文献 . (13)用MATLAB进行控制系统的滞后－超前校正设计1 滞后-超前校正设计目的和原理1.1 滞后-超前校正设计目的所谓校正就是在系统不可变部分的基础上，加入适当的校正元部件，使系统满足给定的性能指标。
西交20春《自动控制理论》在线作业2参考答案
西交《自动控制理论》在线作业
试卷总分:100 得分:100
一、多选题(共13 道试题,共39 分)
1.相位超前校正具有以下特点（）
A.系统带宽变窄，降低了系统响应的快速性
B.增益和型次未改变，稳态精度变化不大
C.加大带宽，加快了系统的响应速度，即改善系统的瞬态性能
D.增大相位裕度，提高了系统的相对稳定性
答案:BCD
2.属于代数稳定性判据的有（）。
A.奈奎斯特判据
B.波德判据
C.胡尔维兹判据
D.劳斯判据
答案:CD
3.关于传递函数正确的说法有( )
A.传递函数的分母与系统的输入无关
B.传递函数分母中s的阶次不小于分子中s的阶次
C.传递函数是无量纲的
D.不同物理类型的系统，可以具有相同形式的传递函数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验五 连续系统串联校正
一、实验目的
1. 加深理解串联校正装置对系统动态性能的校正作用。
2. 对给定系统进行串联校正设计，并通过模拟实验检验设计的正确性。
二、实验仪器
1．EL-AT-III型自动控制系统实验箱一台
2．计算机一台
三、实验内容
1．串联超前校正
（1）系统模拟电路图如图5-1，图中开关S断开对应未校情况，接通对应超前校正。
图5-1 超前校正电路图
（2）系统结构图如图5-2
图5-2 超前校正系统结构图
图中 Gc1（s）=2
2（0.055s+1）
Gc2（s）=
0.005s+1
2．串联滞后校正
（1） 模拟电路图如图5-3，开关s断开对应未校状态，接通对应滞后校正。
自动控制实验指导书 1.
1
图5-3 滞后校正模拟电路图
（2）系统结构图示如图5-4
图5-4 滞后系统结构图
图中 Gc1(s）=10
10（s+1）
Gc2（s）=
11s+1
3．串联超前—滞后校正
（1） 模拟电路图如图5-5，双刀开关断开对应未校状态，接通对应超前—滞后校
正。
图5-5 超前—滞后校正模拟电路图
（2） 系统结构图示如图5-6。
自动控制实验指导书 2.
2
图5-6超前—滞后校正系统结构图
图中 Gc1（s）=6
6（1.2s+1）（0.15s+1）
Gc2（s）=
（6s+1）（0.05s+1）
四、实验步骤
1.启动计算机，在桌面双击图标 [自动控制实验系统] 运行软件。
2.测试计算机与实验箱的通信是否正常,通信正常继续。如通信不正常查找原因使通
信正常后才可以继续进行实验。
超前校正：
3.连接被测量典型环节的模拟电路(图5-1)。电路的输入U1接A/D、D/A卡的DA1
输出，电路的输出U2接A/D、D/A卡的AD1输入，将将纯积分电容两端连在模拟
开关上。检查无误后接通电源。
4.开关s放在断开位置。-
5.在实验项目的下拉列表中选择实验五[五、连续系统串联校正]。鼠标单击按钮，
弹出实验课题参数设置对话框。在参数设置对话框中设置相应的实验参数后鼠标
单击确认等待屏幕的显示区显示实验结果，并记录超调量p和调节时间ts。
6.开关s接通，重复步骤5,将两次所测的波形进行比较。并将测量结果记入下表中：
超前校正系统
指标
校正前 校正后
阶跃响应曲线
δ% 67.2 11.53
Tp（秒） 213 439
Ts（秒） 2529 529
自动控制实验指导书 3.
3
滞后校正：
7.连接被测量典型环节的模拟电路(图5-3)。电路的输入U1接A/D、D/A卡的DA1
输出，电路的输出U2接A/D、D/A卡的AD1输入，将纯积分电容两端连在模拟开
关上。检查无误后接通电源。
8.开关s放在断开位置。
9.在实验项目的下拉列表中选择实验五[五、连续系统串联校正]。鼠标单击按钮，
弹出实验课题参数设置对话框，在参数设置对话框中设置相应的实验参数后鼠标
单击确认等待屏幕的显示区显示实验结果，并记录超调量p和调节时间ts。
10.开关s接通，重复步骤9,将两次所测的波形进行比较。并将测量结果记入下表中：
滞后校正系统
指标
校正前 校正后
阶跃响应曲线
δ% 69.1 22.6
Tp（秒） 130 201
Ts（秒） 1615 570
超前--滞后校正
11.连接被测量典型环节的模拟电路(图5-5)。电路的输入U1接A/D、D/A卡的DA1
输出，电路的输出U2接A/D、D/A卡的AD1输入，将纯积分电容两端连在模拟开
关上。检查无误后接通电源。
12.开关s放在断开位置。
13.在实验项目的下拉列表中选择实验五[五、连续系统串联校正]。鼠标单击按
钮，弹出实验课题参数设置对话框，在参数设置对话框中设置相应的实验参数后
鼠标单击确认等待屏幕的显示区显示实验结果，并记录超调量p和调节时间ts。
14.开关s接通，重复步骤13,将两次所测的波形进行比较。并将测量结果记入下表
中：
自动控制实验指导书 4.
4
超前-滞后系统
指标
校正前 校正后
阶跃响应曲线
δ% 69.1 22.6
Tp（秒） 130 201
Ts（秒） 1615 570
五、实验报告
1．计算串联校正装置的传递函数 Gc（s）和校正网络参数。
2．画出校正后系统的对数坐标图，并求出校正后系统的ω′c及ν′。
3．比较校正前后系统的阶跃响应曲线及性能指标，说明校正装置的作用。
实验观测：校正前后系统响
自动控制实验指导书 5.
5
超前校正前系统响应曲线
超前校正后系统响应曲线
实验观测：校正前后的系统响应
自动控制实验指导书 6.
6
滞后校正前系统响应曲线
实验观测：校正前后的统响应
超前－滞后校正前系统响应曲线
超前－滞后校正后系统响应曲线
自动控制实验指导书 7.
7
自动控制实验指导书 8.
8
实验十 非线性实验
一、实验目的
1．了解非线性环节的特性。
2．掌握非线性环节的模拟结构。
二、实验仪器
1．EL-AT-III型自动控制系统实验箱一台
2．计算机一台
三、实验原理
1. 非线性特性的测量方法
非线性特性的测量线路如图10-1所示。三角波发生器的输出AD1接至被测非线性环
节的输入端，而非线性环节的输出接至AD/DA卡的采集输入端DA1。这样运行软件，可以
从软件界面上看到输入和输出波形。
图10-1 非线性特性的测量电路
2. 三角波信号的产生
三角波信号如图10-2所示，是由软件编程后通过D/A转换后从DA1端输出，是一个
周期从-5到+5V，然后从+5V到-5V变化的波形。
+5V
-5V
○ AD/DA卡 ○ ○ 被测非线性环节 ○
AD/DA卡
自动控制实验指导书 9.
9
图10-2 三角波信号
四、实验内容
1.饱和特性、继电器特性和滞环继电器特性模拟电路及输出特性曲线。改变R1、R2、
R3、R4的阻值，使a的值大于、等于、小于1，即可得到不同的模拟继电器特性。
图10-3 非线性环节特性
2. 死区特性模拟电路及输出特性曲线。改变R1、R2的阻值可改变死区宽度M。
图10-4 死区特性
五、实验步骤
1.启动计算机，在桌面双击图标 [自动控制实验系统] 运行软件。
2.测试计算机与实验箱的通信是否正常,通信正常继续。如通信不正常查找原因使通信
正常后才可以继续进行实验。
3.连接被测量典型环节的模拟电路。电路的输入U1接A/D、D/A卡的DA1输出，电路
的输出U2接A/D、D/A卡的AD1输入,检查无误后接通电源。
自动控制实验指导书 10.
10
4. 在实验项目的下拉列表中选择实验十[十、非线性实验]。
5. 鼠标单击按钮，弹出实验课题参数设置对话框。在参数设置对话框中设置相应
的实验参数后鼠标单击确认等待屏幕的显示区显示实验结果结果。
6.观测显示的波形及数据（由实验报告确定），记入表10-1中。
1
2
3
自动控制实验指导书 11.
11
4
5
自动控制实验指导书 12.
12
6
7
自动控制实验指导书 13.
13
8
表10-1：
参数
非线性环节
R1 R2 R3 R4
特性曲线
理论值 实测值
理想继电器特性 10k 10k 10k 10k 1
自动控制实验指导书 14.
14
50k 50k 50k 50k 1
饱和特性
10k 10k 10k 50k 0.2
10k 10k 10k 100k 0.1
死区特性
200k 100k 50k
100k 100k 50k
滞环特性
10k 50k 50k 50k 5
50k 50k 100k 50k 2
