热水供应系统分类组成和供水方式

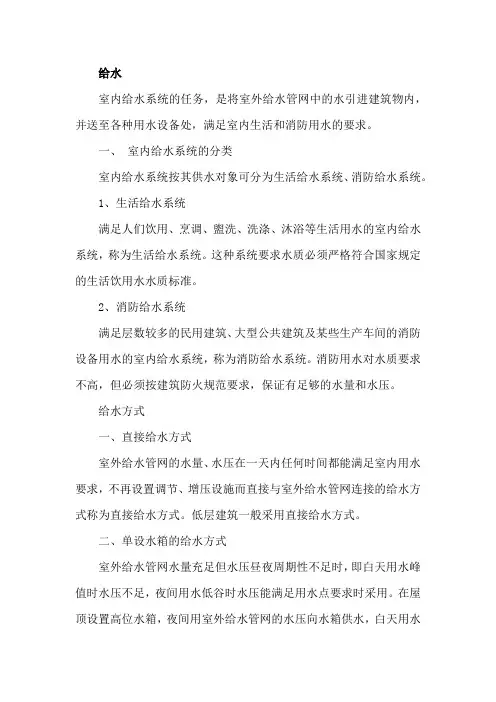

给排水的方式和分类知识讲解
给水室内给水系统的任务，是将室外给水管网中的水引进建筑物内，并送至各种用水设备处，满足室内生活和消防用水的要求。
一、室内给水系统的分类室内给水系统按其供水对象可分为生活给水系统、消防给水系统。
1、生活给水系统满足人们饮用、烹调、盥洗、洗涤、沐浴等生活用水的室内给水系统，称为生活给水系统。
这种系统要求水质必须严格符合国家规定的生活饮用水水质标准。
2、消防给水系统满足层数较多的民用建筑、大型公共建筑及某些生产车间的消防设备用水的室内给水系统，称为消防给水系统。
消防用水对水质要求不高，但必须按建筑防火规范要求，保证有足够的水量和水压。
给水方式一、直接给水方式室外给水管网的水量、水压在一天内任何时间都能满足室内用水要求，不再设置调节、增压设施而直接与室外给水管网连接的给水方式称为直接给水方式。
低层建筑一般采用直接给水方式。
二、单设水箱的给水方式室外给水管网水量充足但水压昼夜周期性不足时，即白天用水峰值时水压不足，夜间用水低谷时水压能满足用水点要求时采用。
在屋顶设置高位水箱，夜间用室外给水管网的水压向水箱供水，白天用水高峰期向室内给水管网供水，高位水箱又叫夜间水箱，用于调节水量和压力。
下面几层与室外给水管网直接连接，利用室外管网水压供水，上面几层则靠屋顶水箱调节水量和水压，由水箱供水。
三、设贮水池、水泵和水箱的联合给水方式室外给水管网水压经常性不足，而且不允许水泵直接从室外管网吸水和室内用水不均匀时，常采用该种供水方式。
这种方式利用水泵将水池中的水提升至高位水箱，用高位水箱储存调节水量并向用户供水。
水箱内设水位继电器来控制水泵的开停（水箱内水位低于最低水位时开泵，满至最高设计水位时停泵）。
四、分区给水方式（多层建筑物）在多层建筑中，由于室外管网供水压力较低，只能满足建筑物下面几层的用水，而不能满足上面楼层的需要。
为充分有效地利用室外管网的压力，上面楼层设水泵和水箱联合供水，下面几层直接由室外管网供水，这就形成上下分区的供水形式，五、设气压给水设备的给水方式气压给水设备是利用密闭贮罐内空气的压缩或膨胀使水压力上升或下降的特点来调节和压送水量的给水装置，其作用相当于高位水箱或水塔。
给排水应用知识要点
给排水应用知识Xxxx建设集团有限公司编制人：xxx编制日期：xxxx年xx月（一）、给水系统基础知识建筑给水系统的分类：按其服务对象分类，一般可分为生活给水系统、生产给水系统和水消防系统。
1、生活给水系统是为人们生活中提供饮用、烹调、洗涤、盥洗、沐浴等用水的给水系统。
根据供水用途的差异可进步分为：直饮给水系统、饮用水给水系统、杂用水给水系统。
2、生产给水系统是为产品制造、设备冷却、原料和成品洗涤等生产加工过程供水的给水系统。
由于采用的工艺流程不同，生产同类产品的企业对水量、水压、水质的要求可能存在较大差异。
3、水消防系统是向建筑内部以水作为灭火剂的消防设施供水的给水系统，包括消火栓给水系统，自动喷水灭火系统。
建筑给水系统的组成：引入管是指将室外给水管引入建筑物的管段，它与进户管（入户管）有区别，后者是指住宅内生活给水管道进入住户至水表管段。
对于居住小区而言，引入管则是由市政管道引入至小区给水管网的管段。
水表节点安装在引入管上管上的水表及前后设置的阀门和防污隔断阀设置的总称，水表用于计量建筑物用水量仪表。
管道系统的作用是将由引入管引入建筑物内的水输送到各用水点，根据安装位置和所起作用不同，可分为干管、立管、支管。
给水附件包括在给水系统中控制流量大小，限制流动方向，调节压力变化，保障系统正常运行的各类配件：闸阀、减压阀、止回阀、安全阀、排气阀、蝶阀、水锤消除器、水龙头等。
升压设备用于为给水系统提供适当的水压，常用的升压设备有水泵、气压给水设备、变频调速给水设备。
贮水池、水箱是给水系统中的贮水和水量调节构筑物，它们在系统中起流量调节、贮存消防用水和事故备用的作用，水箱还有具有稳定水压的功能。
消防和基地设备建筑物内部应按照《建筑设计防火规范》及《高层民用建筑设计防火规范》的规定设置消火栓，自动喷水灭火设备，水质有特殊要求时需设深度处理设备。
给水系统方式，建筑内部给水方式选择应按以下原则进行：（1）、在满足用户要求的前提下，应力求给水系统简单，管道长度短，以降低工程造价和运行费用；（2）、应充分利用室外管网水压直接供水，当室外管网水压不能满足建筑物要求时，应考虑下面几层利用外网水压直接供水，上面数层采用加压供水；（3）、供水应安全可靠，管理维修方便；（4）、当两种及两种以上用水的水质接近时，应尽量采用共用给水系统；（5）、生产给水、消防给水系统中的管道、配件和附件所承受的水压均不得大于产品标准规定的允许工作压力；（6）、生产给水系统应优先设置循环给水系统或重复利用给水系统；（7）、高层建筑生活给水系统的竖向分区，应根据使用要求、材料设备性能、维修管理、建筑层数等条件，结合室外给水管网的水压合理确定；（8）、建筑内部的生活给水系统，当卫生器具给水系统配件处的静水压超过规定时，宜采用减压措施；直接给水方式：建筑物内部只设有给水管道系统，不设增压及贮水设备，室内给水管道系统与室外供水管网直接相连，利用室外管网压力直接向室内系统供水，缺点是系统内部无贮备水量，当室外管网停水时，室内系统立即断水，图例说明。
1给水系统分类与组成
水质
生产给水系统：
供生产场所生产设备用水的系统
消防给水系统：
１．消火栓系统 ２．自动喷水灭火系统，火灾危险性大，可能的损失严重的 建筑物内，需另外添加的灭火系统。如商场等。
水量，水压
共用給水系统：
以上三种供水系统可以分别独立设置，也可以联合共用。
生活 给水 建筑中 水系统 室内给 水工程
生产 给水
加压与贮水
水 泵
水 箱
气
（7）消防给水系统
（6）热水供应系统
（5）给水系统安装 （4）给水附件与给水设备 （3）给水管材管件及管道连接 （2）给水方式 （1）给水系统分类与组成
第1节 给水系统分类与组成
系统分类
第1章 建筑给水排水
第1章 建筑给水排水
第1章 建筑给水排水
生活给水系统：
饮用，烹饪，洗涤，沐浴及冲洗器具等生活上的用水系统。
热水供 应系统
消防 给水
系统组成
2. 给水系统的组成
引入管 水表节点 给水管道 给水附件 给水设备
淋浴器 立管 洗脸盆 横管 大便器 支管
生活和消防共用系统。
进水管
水箱
消防用水出水管
消火栓
引入管
水表井
干管
图1-1
建筑内给水系统的组成
第1章 建筑给水排水
（一）引入管
（二）水表节点
安装在引入管上的水表及其前后设置的阀门和泄水装置的总称。
户内水表节点
其表后允许不设阀门和泄水装置
热水
冷水
室 外 给 水 管 网
水表 引入管
立 管
用于水的 输配
（三）给水管道
支 管
立 管
干管
调节和分配水量
第四章 供热系统
2. 低温地板辐射供暖系统
（1）低温地板辐射供暖 地面构造 地面结构一般由结构 层（楼板或土壤）、 绝热层（上部敷设按 一定管间距固定的加 热管）填充层、防水 层、防潮层和地面层 （如大理石、瓷砖、 木地板等）组成。
（2）低温地板辐射供暖地面盘管
低温地板辐射供暖地面盘管的布置方式有S型、回字型等，S型盘管的每根循 环回路长度一般不超过60m，回字型盘管的每根循环管长度一般不超过 120m。盘管间距为150—300mm，盘管间距越小，供水温度越高，则地面温 度越高，发热量越大。
（2）管网 管网是指由热源转送热媒至用户，散热冷却后返回热源的 循环管道系统。 （3）散热设备 将热量传至所需空间的设备，如散热器等。 供暖系统常用的热媒是热水和蒸汽，民用建筑应供用热水 作热媒。工业建筑、当厂区只有供暖用热或以供暖用热为 主时，易供用高温水作热媒；当厂区供热以工艺用蒸汽为 主时，可供用蒸汽作热媒。
2．蒸汽供热系统
在蒸汽供热系统中，热媒是蒸汽，散热设备通常 为散热器。蒸汽的热量由两部分组成：一部分是水 在沸腾时产生的热量；另一部分是从沸腾的水变为 饱和蒸汽的汽化潜热。 蒸汽供热系统主要特点： ①热媒温度高，热效率高。 ②比热水供热系统需要管材和散热器数量少。 ③系统充满蒸汽，底层散热器不会出现超压现象。 ④系统运行费用低。 ⑤散热器表面温度高，易烫伤人，室内空气品质不好。 ⑥系统热惰性小，室温波动大。 ⑦系统无效热损失大。
6. 分户供暖系统 分户式系统，是指通常在每一个用户内只设一个热力 出、入口，入口处设热量表，可计量用户用热量。户 内主要采用水平单管、双管系统和放射式系统。分户 式水平系统与传统的水平式系统的主要区别在于：
a 水平支管长度限于一个住户内； b 能够分户计量和调节流量； c 可分室改变供热量，满足不同室温要求。
供水系统的分类
供水系统的分类供水系统根据用途主要有生活供水、消防供水及生产供水三种类型。
一、生活供水主要是满足生活饮用水和各类卫生设备冲洗用水，供给人们饮用、盥洗、洗涤、沐浴、烹饪等。
其水质必须符合国家规定的饮用水质标准。
系统由市政管网、水表、水池、水箱、供水泵、室内生活供水管系、阀门、减压阀、气压罐、仪表等组成。
二、消防供水在小型或不重要建筑可与生活供水系统合并，但在公共建筑、高层建筑、重要建筑必须与生活供水系统分开设置。
消防供水系统主要是满足建筑物消防灭火用水。
消防用水对水质要求不高，但必须按照建筑防火规范保证供给足够的水量和水压。
系统由市政消防水管网、水泵结合器、消防水池、消防泵（喷淋泵）、稳压泵、气压罐、消防箱、室内消防供水管系、阀门、消火栓、水流指示器、压力开关、湿式报警器、喷淋头、仪表等组成。
三、生产供水主要满足建筑物生产过程用水。
供给生产设备冷却、原料和产品的洗涤、以及各类产品制造过程中所需的生产用水。
生产用水应根据工艺要求，提供所需要的水质、水量和水压。
系统由市政管网、水表、水池、水箱、供水泵、室内生活供水管系、阀门、水处理设备、仪表等组成。
四、生活热水生活热水包括：盥洗用热水、饮用开水、厨房热水、蒸食品用蒸汽等；其总体结构通常由热力网循环系统和用户管网循环系统等组成；其生活用（淋浴、盥洗）热水用户管网系统结构方式分为：开放式—通常为单管系统，用户使用的热水（蒸汽）部分或全部由热网直接供给；闭合式—通常为双管循环系统，热力网络仅通过热媒供给用户站热量，用户站使用热媒交换成60O C~65O C的生活热水，经用户生活热水循环网络供给各用热用户。
目前状况：在大、中城市中，热力网络是指热力公司向整个城市集中供热的网络，或单位自建的锅炉；生活饮用开水和蒸汽，通常以开放式结构、定点、定时供应为主；生活用热水通常以闭合式结构，24小时不间断供应为主；用户生活热水循环网络（管道通径，循环水泵的流量、扬程）是以用户最大用水量（注：按《室内给水排水和热水供应设计规范》的标准规定，水温：65O C，用水量：75~100／L，每人、每日）设计的，通常都是24小时满负荷运行。
建筑给水
4.1 建筑给水系统
建筑给水
建筑给水系统的任务是将室外给水引入室内，并在保证满足用户对水质、 水量、水压等要求的情况下，把水送到各个配水点。
给水系统分类
生活 给水
建筑中 水系统
室内给 水工程
生产 给水
热水供 应系统
消防 给水
给水系统的组成
（三）减压分区给水方式 建筑用水由设在底层的水泵一次提升至屋顶水箱，再通过各区减压装置， 如减压水箱、减压阀等，依次向下供水。 优点：水泵数量少，占地少，且集中设置，便于维修、管理；管线布置 简单，投资省。 缺点：各区用水均需提升至屋顶水箱，水箱容积大，对建筑结构和抗震 不利，同时也增加电耗；供水不够安全，水泵或屋面水箱、管线的局部 故障将影响各区供水。
室 外 给 水 管 网
水表 引入管
立 管
立 管
支 管
干管
水
泵 气压给水设备
水
箱
给水压力
给水管网应具有一定的压力，才能保证各配水点所需的水量，并保证最高最 远的配水点（最不利配水点）具有一定的流出水头。
H2+H3 H2：管路水损 H3：水表水损 H4
H4：流出水头 H5：富裕水头 最高最远配 水点与室外 引入管起点 的标高差
1）引入管：从室外给水管穿越建筑物承重墙或基础将水引入室内的管段， 也称进户管。
2）水表节点：安装在引入管上的水表及前后的阀门、泻水装置的总称。
3）管道系统：给水干管、立管和支管 4）配水装置和用水设备：各类配水龙头及生产、消防设备
5）给水附件：起调节、检修和控制作用的各类阀门
6）增压和贮水设备：保证供水安全和稳定水压。包括水泵、水箱和气压贮 水设备。
给水管网的布置与敷设 引入管和水表节点 （一）引入管 1）引入管自室外管网将水引入室内。 2）引入管的数目根据房屋的使用性质及消防要求等因素确定。 3）引入管的埋设深度主要根据城市或小区给水管网的埋深及 当地的气候。 4）引入管穿越承重墙或基础时，应注意管道的保护。 （二）水表节点 水表节点是安装在引入管上的水表及其前后设置的阀门和泄 水装置的总称。 水表节点在温暖地区可设在室外水表井中，水表井距建筑物 外墙2m以上；在寒冷地区常设于室内的供暖房间中。
供热工程-第六章集中供热系统
应用: 常用于一般的住宅或公用 建筑中。
2.1.3热水供应热用户与热水网路的连接方式
采用间接连接,需要在建筑物用户入口处或热力 站内设置表面式水-水换热器和循环水泵等设备,造 价高。但热源的补水率大大减少,同时热网的压力工 况和流量工况不受用户的影响,便于热网运行管理。
2.1.2通风系统热用户与热水网路的连接方式
通风系统热用户与热网的连接 由于通风系统中加热空气的设备能承受较高
1 概述
(3)其它热源供热系统 除了上述介绍的热电厂与区域锅炉房集中供热系统外，
还可以利用工业余热、核能和地热等能源形式作为系统的 热源，以节约在供热系统中对一次能源的消耗。
1）工业余热
工业余热是指工业生产过程的产品和排放物料所含的 热或设备的散热。
2）核能供热系统
核能是指核裂变产生的能量，以这种能量为热源的城 市集中供热称为核能供热。
（供暖用户要求的压力一般为1～2mH2O）。
2.1.1供暖热用户与热水网路的连接方式
（1）直接连接 直接连接是用户系统直接连接于热水网路上。
2）装有水喷射泵的直连(图3b)
a. 喷射泵的工作原理: 热网的高温高压水在喷射泵 的喷嘴处造成负压,在引水室中抽引系统回水,使外网 的高温供水与系统的低温回水在喷射泵的混合室中混 合成中间温度的用户供水。
按热源形式的不同，可分为以下种类： (1)区域锅炉房供热系统 1）区域热水锅炉房供热系统，其组成如图1所示。
5.室内热水供应
－－5.室内热水供应 建 筑 设 备－－ 室内热水供应
5.3 水的加热和贮存 5.3.1 水的加热 水的加热有直接加热和间接加热两种方式。 水的加热有直接加热和间接加热两种方式。 每种方式根据实际情况又有各种不同的加热设备。 1. 直接加热 直接加热即是热媒与被加热水直接接触的加 直接加热即是热媒与被加热水直接接触的加 热方法，如图 热方法，如图5—4和图5—5是汽水混合的加热方 和图5 式。这种加热方式热效率较高，设备、管道简单， 维修方便，但噪音较大，凝结水不能回收，常需较 大的锅炉给水处理设备，故运行管理费用较高。 大的锅炉给水处理设备，故运行管理费用较高。
13
－－5.室内热水供应 建 筑 设 备－－ 室内热水供应
为了保证热水管网中的热水随时保持设计的 为了保证热水管网中的热水随时保持设计的 温度，在某些热水管网中，除设置配水管道外，还 温度，在某些热水管网中，除设置配水管道外，还 需设置热水回水管道，以使管网中的水始终保持一 需设置热水回水管道，以使管网中的水始终保持一 定的循环流量，补偿管道的热损失。 所以，集中热水供应系统通常可由第一循环 所以，集中热水供应系统通常可由第一循环 （发热和加热设备）和 （发热和加热设备）和第二循环（配水和回水管网 等设备）组成。 等设备）组成。 另外，还有一些附属设备，诸如水箱(开式或 另外，还有一些附属设备，诸如水箱( 闭式)、循环水泵、仪表、管道伸缩器等。 闭式)、循环水泵、仪表、管道伸缩器等。
6
－－5.室内热水供应 建 筑 设 备－－ 室内热水供应
5.1.3 热水用水量标准 热水用水标准应根据卫生设备完善程度、热 水供应方式（全天供应、定时供应、集中供应或分 散供应等）、当地气候条件和生活习惯等确定。 散供应等）、当地气候条件和生活习惯等确定。 生活热水用水量标准，可根据表 生活热水用水量标准，可根据表5—1确定,也 确定, 可按卫生器具一次或一小时热水用量及其使用水温 按表5—2确定。 生产热水用水标准，应根据工艺要求或同类 生产热水用水标准，应根据工艺要求或同类 型生产实际数据确定。
