【CN209752350U】一种水龙头用简易过滤器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920262084.4(22)申请日 2019.03.01(73)专利权人 广州晴哲科技有限公司地址 511470 广东省广州市南沙区大岗镇灵山环城北路1号之一(72)发明人 王芳 (74)专利代理机构 佛山帮专知识产权代理事务所(普通合伙) 44387代理人 颜德昊(51)Int.Cl.B01D 35/04(2006.01)F16K 27/00(2006.01)
(54)实用新型名称一种水龙头用简易过滤器(57)摘要本实用新型涉及水龙头过滤器技术领域，尤其涉及一种水龙头用简易过滤器，包括出水头、水龙头本体和滤水连接管，所述水龙头本体的一端设置有出水头，所述出水头的一端均匀设置有出水孔，且出水头的外侧套接安装有滤水连接管，滤水连接管的一端安装固定有滤网，且滤网的内侧胶合固定有刮块，且刮块和出水头的端面滑动连接，能够便捷在对水龙头的出水进行过滤，便捷的进行出水孔的疏通，同时能够便捷的将滤水连接管进行拆装，便捷的对滤网和出水孔
进行清洗。
权利要求书1页 说明书2页 附图3页CN 209752350 U2019.12.10
CN 209752350
U1.一种水龙头用简易过滤器，包括出水头(1)、水龙头本体(8)和滤水连接管(2)，所述水龙头本体(8)的一端设置有出水头(1)，其特征在于，所述出水头(1)的一端均匀设置有出水孔(3)，且出水头(1)的外侧套接安装有滤水连接管(2)，滤水连接管(2)的一端安装固定有滤网(9)，且滤网(9)的内侧胶合固定有刮块(4)，且刮块(4)和出水头(1)的端面滑动连接。2.根据权利要求1所述的一种水龙头用简易过滤器，其特征在于，所述刮块(4)与出水头(1)接触的一侧端面上均匀设置有凸点(5)。3.根据权利要求1所述的一种水龙头用简易过滤器，其特征在于，所述滤水连接管(2)的一端插设固定有连接轴承(6)，连接轴承(6)的中部胶合固定有磁环(7)，磁环(7)的内壁和出水头(1)的外壁吸附固定。4.根据权利要求3所述的一种水龙头用简易过滤器，其特征在于，所述磁环(7)的内径和出水头(1)的外径相同。5.根据权利要求1所述的一种水龙头用简易过滤器，其特征在于，所述刮块(4)为长条椭圆形，
刮块(4)的材料为耐磨塑料。权 利 要 求 书1/1页
2CN 209752350 U
【CN209997299U】一种止水滤芯以及净水设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920547853.5(22)申请日 2019.04.19(73)专利权人 佛山市小纯电器科技有限公司地址 528300 广东省佛山市顺德区大良街道办事处五沙社区居民委员会新悦路20号之十（住所申报）(72)发明人 刘社军 刘正 (74)专利代理机构 广州三环专利商标代理有限公司 44202代理人 颜希文 黄华莲(51)Int.Cl.B01D 35/00(2006.01)C02F 1/00(2006.01)(ESM)同样的发明创造已同日申请发明专利 (54)实用新型名称一种止水滤芯以及净水设备(57)摘要本实用新型公开了一种止水滤芯，其包括滤芯以及与滤芯嵌合的滤座；滤芯以及滤座包括用于水流通过的若干过水口，滤芯的过水口设置有封水机构，滤座自上延伸有凸台，过水口设置于凸台；封水机构包括设置于过水口内的封水件以及固定连接若干封水件的连接块；连接块的上端通过弹性件与滤芯连接，滤座的过水口顶部设置有密封圈；滤芯过水口的上端部内侧设置有引水槽，封水件的顶部设置有密封圈，封水件呈上端封闭的筒状结构，且封水件侧面设置有用通孔；滤座与滤芯嵌合时，封水件底部到滤座的密封圈距离大于封水件的密封圈到引水槽底部的距离。还公开了一种净水设备，其包括该止水滤芯，本
实用新型实现了滤芯在完全取出时的初步止水。
权利要求书1页 说明书3页 附图1页CN 209997299 U2020.01.31
CN 209997299
U1.一种止水滤芯，其特征在于，其包括滤芯以及与所述滤芯嵌合的滤座；所述滤芯以及滤座包括用于水流通过的若干过水口，所述滤芯的过水口设置有沿所述过水口轴向往复运动的用于止水的封水机构，所述滤座自上延伸有与所述封水机构嵌合抵接的凸台，所述过水口设置于所述凸台；所述封水机构包括设置于所述过水口内且可与所述滤座过水口嵌合的封水件以及固定连接若干所述封水件且可与所述凸台嵌合抵接的连接块；所述连接块的上端通过弹性件与所述滤芯连接，所述滤座的过水口顶部设置有密封圈；所述滤芯过水口的上端部内侧设置有引水槽，所述封水件的顶部设置有密封圈，所述封水件呈上端封闭的筒状结构，且所述封水件上端部靠近所述引水槽的侧面设置有用于水流经所述引水槽流至所述封水件的通孔；所述滤座与滤芯嵌合时，所述封水件底部到所述滤座的密封圈距离大于所述封水件的密封圈到所述引水槽底部的距离。2.如权利要求1所述的止水滤芯，其特征在于，还包括设置于所述封水件的通孔下侧的密封圈。3.如权利要求2所述的止水滤芯，其特征在于，其还包括设置于所述滤芯底部用于限制所述连接块移动行程的限位件。4.如权利要求3所述的止水滤芯，其特征在于，所述过水口包括浓缩水口，纯水口和原水口。5.如权利要求4所述的止水滤芯，其特征在于，所述浓缩水口的封水件的通孔尺寸小于所述浓缩水口以及纯水口的封水件的通孔尺寸。6.如权利要求5所述的止水滤芯，其特征在于，所述连接块设置有若干固定孔，所述封水件固定于所述固定孔内。7.一种净水设备，其特征在于，包括如权利要求1-
【CN209839396U】一种进水管接头组件及包含其的感应水龙头【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920584858.5(22)申请日 2019.04.26(73)专利权人 厦门市英艾博莎科技有限公司地址 361028 福建省厦门市海沧区阳光西二路26号3楼301(72)发明人 陆洋 王新星 (74)专利代理机构 厦门市精诚新创知识产权代理有限公司 35218代理人 戚东升(51)Int.Cl.F16L 19/03(2006.01)F16L 19/025(2006.01)F16L 29/00(2006.01)
(54)实用新型名称一种进水管接头组件及包含其的感应水龙头(57)摘要本实用新型公开一种进水管接头组件及包含其的感应水龙头，进水管接头组件包括外接螺母套和与外接螺母套穿套连接的接管头，接管头一端形成与外接螺母套穿套连接的连接部，另一端形成能与进水管相连接的接头，连接部内开设有与接头相连通的阀腔，阀腔内安装有仅供水流向进水管的单向阀，在阀腔内近开口端的位置上开设有卡槽，在卡槽中安装有卡环以将单向阀固定在阀腔内。本实用新型的接管头内设有单向阀，接管头能与进水管相连接使进水管只能单向流通而防止水倒流，且单向阀通过卡环能稳固地固定于接管头内，
其装配快捷方便。
权利要求书1页 说明书3页 附图6页CN 209839396 U2019.12.24
CN 209839396
U1.一种进水管接头组件，其特征在于：包括外接螺母套(1)和与外接螺母套(1)穿套连接的接管头(2)，接管头(2)一端形成与外接螺母套(1)穿套连接的连接部(21)，另一端形成能与进水管(6)相连接的接头(22)，连接部(21)内开设有与接头(22)相连通的阀腔(211)，阀腔(211)内安装有仅供水流向进水管(6)的单向阀(3)，在阀腔(211)内近开口端的位置上开设有卡槽(2111)，在卡槽(2111)中安装有卡环(4)以将单向阀(3)固定在阀腔(211)内。2.根据权利要求1所述的进水管接头组件，其特征在于：所述外接螺母套(1)上设有一可供接头(22)穿出的通孔，连接部(21)外周上设有一能与外接螺母套(1)上的通孔内表面相配合形成限位以防接管头(2)脱离外接螺母套(1)的限位凸缘(212)。3.根据权利要求2所述的进水管接头组件，其特征在于：所述卡槽(2111)为环形卡槽，卡环(4)为C型卡环。4.根据权利要求1至3任一所述的进水管接头组件，其特征在于：所述接头(22)为宝塔接头。5.根据权利要求4所述的进水管接头组件，其特征在于：所述接管头(2)通过宝塔接头与进水管(6)的进水端实现快速连接。6.根据权利要求1至3任一所述的进水管接头组件，其特征在于：所述外接螺母套(1)内还设有橡胶密封垫(5)。7.一种感应水龙头，其特征在于：包括安装在水龙头本体内的阀芯和与阀芯连接的把手(8)，阀芯上连接有冷水进水通道和热水进水通道以及出水通道，出水通道上连接有能控制出水通断的电磁阀(7)，冷水进水通道和热水进水通道末端上分别连接有冷水进水管(61)和热水进水管(62)；还包括权利要求1至6任一所述的进水管接头组件，冷水进水管(61)和/或热水进水管(62)的进水口处连接有一个所述进水管接头组件，热水进水管(62)通过所述进水管接头组件能与热水器的热水出水通道相连接，冷水进水管(61)通过所述进水管接头组件能与冷水
【CN209865440U】一种方便清理的过滤器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920597942.0(22)申请日 2019.04.28(73)专利权人 山东奥森水利科技有限公司地址 271100 山东省莱芜市莱城区高庄街道办事处南坦村村西(72)发明人 王兰英 张文东 傅来东 (74)专利代理机构 北京盛凡智荣知识产权代理有限公司 11616代理人 尚欣(51)Int.Cl.B01D 29/11(2006.01)B01D 29/56(2006.01)B01D 29/68(2006.01)B01D 29/64(2006.01) (54)实用新型名称一种方便清理的过滤器(57)摘要本实用新型涉及一种方便清理的过滤器，包括壳体以及位于壳体内部且上端与壳体固定的细过滤网和粗过滤网，所述细过滤网和粗过滤网均为筒状结构且内外设置；在壳体侧壁上设置与壳体内部相连通的进水口，在壳体顶壁上设置与细过滤网内部相连通的出水口，在壳体底壁上设置排污口；在壳体内设置贯穿于粗过滤网和细过滤网的通水管；位于细过滤网内部的通水管上安装能驱动通水管转动的水力驱动机构；位于粗过滤网和细过滤网之间的通水管上安装用于清理细过滤网的清理机构Ⅰ，在粗过滤网外部的通水管上安装用于清理粗过滤网的清理机构Ⅱ。清洗毛刷Ⅰ、清洗毛刷Ⅱ的转动配合清洗水的反冲，提高了粗过滤网和细过滤的清理效率，保证了清理
效果。
权利要求书1页 说明书4页 附图1页CN 209865440 U2019.12.31
CN 209865440
U1.一种方便清理的过滤器，包括壳体(1)，其特征在于：还包括位于壳体(1)内部且上端与壳体(1)固定的细过滤网(2)和粗过滤网(3)，所述细过滤网(2)和粗过滤网(3)均为筒状结构且内外设置；在壳体(1)侧壁上设置与壳体(1)内部相连通的进水口(19)，在壳体(1)顶壁上设置与细过滤网(2)内部相连通的出水口(4)，在壳体(1)底壁上设置排污口(5)；在壳体(1)内设置贯穿于粗过滤网(3)和细过滤网(2)的通水管(6)；位于细过滤网(2)内部的通水管(6)上安装能驱动通水管(6)转动的水力驱动机构；位于粗过滤网(3)和细过滤网(2)之间的通水管(6)上安装用于清理细过滤网(2)的清理机构Ⅰ，在粗过滤网(3)外部的通水管(6)上安装用于清理粗过滤网(3)的清理机构Ⅱ。2.按照权利要求1所述的一种方便清理的过滤器，其特征在于：所述水力驱动机构包括沿通水管(6)长轴方向设置的多个水力旋转盘(9)，每个水力旋转盘(9)的中心均被通水管(6)所贯穿；在每个水力旋转盘(9)上均沿其径向设置多个出水孔(10)，所述出水孔(10)成螺旋状，每个出水孔(10)均与通水管(6)相连通。3.按照权利要求1所述的一种方便清理的过滤器，其特征在于：所述清理机构Ⅰ包括对称安装在通水管(6)上的两个毛刷杆Ⅰ(11)，在每个毛刷杆Ⅰ(11)上均安装有清洗毛刷Ⅰ(12)，清洗毛刷Ⅰ(12)紧贴细过滤网(2)的外壁。4.按照权利要求3所述的一种方便清理的过滤器，其特征在于：所述清理机构Ⅱ包括对称安装在通水管(6)上的两个毛刷杆Ⅱ(13)，在每个毛刷杆Ⅱ(13)上均安装有清洗毛刷Ⅱ(14)，清洗毛刷Ⅱ(14)紧贴粗过滤网(3)的外壁。5.按照权利要求1所述的一种方便清理的过滤器，其特征在于：通水管(6)的上端穿过壳体(1)并通过旋转接头(7)与清洗管(8)连接，通水管(6)上端与壳体(1)转动连接。6.按照权利要求1所述的一种方便清理的过滤器，其特征在于：通水管(6)的下端伸入排污口(5)。7.按照权利要求6所述的一种方便清理的过滤器，其特征在于：位于排污口(5)内的通水管(6)上安装有拨齿(15)。8.按照权利要求1所述的一种方便清理的过滤器，其特征在于：通水管(6)的上端安装手动转动机构。9.按照权利要求8所述的一种方便清理的过滤器，其特征在于：所述手动转动机构包括安装在通水管(6)上的被动齿轮(16)以及与被动齿轮(16)相啮合的主动齿轮(17)，所述主动齿轮(17)通过转动轴与壳体(1)外部转动连接，

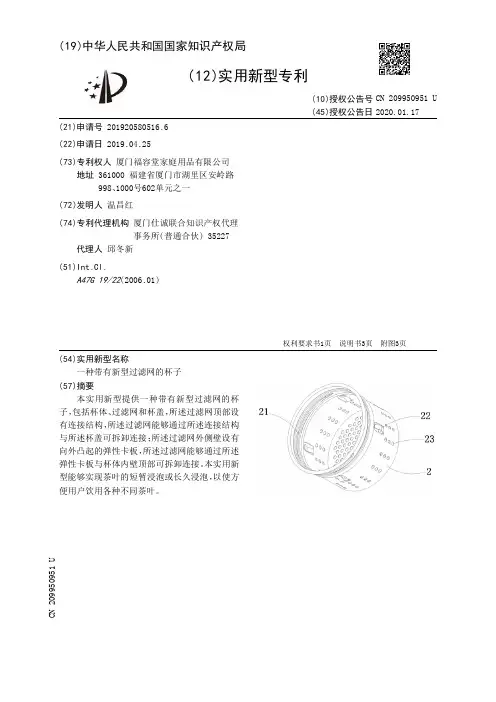

【CN209950951U】一种带有新型过滤网的杯子【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920580516.6(22)申请日 2019.04.25(73)专利权人 厦门福容堂家庭用品有限公司地址 361000 福建省厦门市湖里区安岭路998、1000号602单元之一(72)发明人 温昌红 (74)专利代理机构 厦门仕诚联合知识产权代理事务所(普通合伙) 35227代理人 邱冬新(51)Int.Cl.A47G 19/22(2006.01)
(54)实用新型名称一种带有新型过滤网的杯子(57)摘要本实用新型提供一种带有新型过滤网的杯子，包括杯体、过滤网和杯盖，所述过滤网顶部设有连接结构，所述过滤网能够通过所述连接结构与所述杯盖可拆卸连接；所述过滤网外侧壁设有向外凸起的弹性卡板，所述过滤网能够通过所述弹性卡板与杯体内壁顶部可拆卸连接。本实用新型能够实现茶叶的短暂浸泡或长久浸泡，以使方
便用户饮用各种不同茶叶。
权利要求书1页 说明书3页 附图3页CN 209950951 U2020.01.17
CN 209950951
U1.一种带有新型过滤网的杯子，包括杯体、过滤网和杯盖，其特征在于：所述过滤网顶部设有连接结构，所述过滤网能够通过所述连接结构与所述杯盖可拆卸连接；所述过滤网外侧壁设有向外凸起的弹性卡板，所述过滤网能够通过所述弹性卡板与杯体内壁顶部可拆卸连接。2.根据权利要求1所述的一种带有新型过滤网的杯子，其特征在于：所述连接结构具有内螺纹，所述内螺纹设置在所述连接结构内壁；所述杯盖底部设有过滤网安装座，所述过滤网安装座外侧壁设有外螺纹，所述过滤网通过所述内螺纹与所述过滤网安装座的外螺纹连接。3.根据权利要求1所述的一种带有新型过滤网的杯子，其特征在于：所述连接结构具有卡扣，所述卡扣设置在所述连接结构内壁；所述杯盖底部设有过滤网安装座，所述过滤网安装座外侧壁设有卡槽，所述过滤网通过卡接方式与所述过滤网安装座连接。4.根据权利要求1所述的一种带有新型过滤网的杯子，其特征在于：所述杯体内壁顶部设有凸环，所述过滤网能够通过所述弹性卡板卡嵌在所述凸环上。5.根据权利要求1所述的一种带有新型过滤网的杯子，其特征在于：所述弹性卡板至少两个，所述弹性卡板均匀分布在所述过滤网外侧壁周向上。6.根据权利要求1所述的一种带有新型过滤网的杯子，其特征在于：所述过滤网侧壁和底部均设有过滤孔。7.根据权利要求1所述的一种带有新型过滤网的杯子，其特征在于：所述过滤网呈圆桶形，所述连接结构的顶面外周直径大于所述过滤网底部表面直径。8.根据权利要求1所述的一种带有新型过滤网的杯子，其特征在于：所述过滤网还设有提手。9.根据权利要求1至8任一项所述的一种带有新型过滤网的杯子，其特征在于：所述过

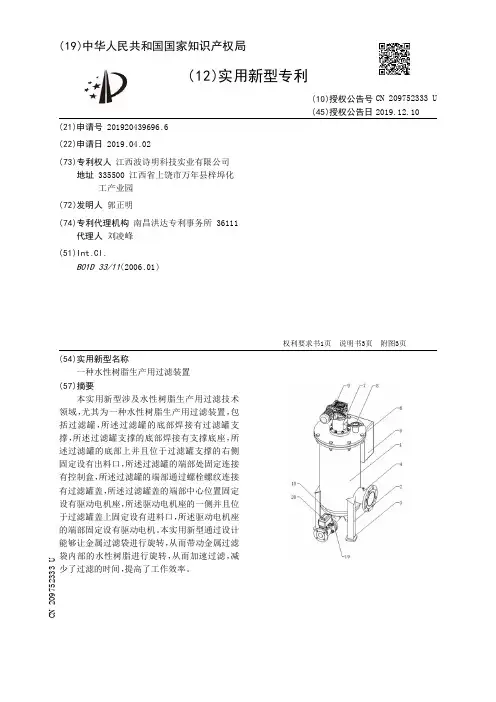

【CN209752333U】一种水性树脂生产用过滤装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920439696.6(22)申请日 2019.04.02(73)专利权人 江西波诗明科技实业有限公司地址 335500 江西省上饶市万年县梓埠化工产业园(72)发明人 郭正明 (74)专利代理机构 南昌洪达专利事务所 36111代理人 刘凌峰(51)Int.Cl.B01D 33/11(2006.01)
(54)实用新型名称一种水性树脂生产用过滤装置(57)摘要本实用新型涉及水性树脂生产用过滤技术领域，尤其为一种水性树脂生产用过滤装置，包括过滤罐，所述过滤罐的底部焊接有过滤罐支撑，所述过滤罐支撑的底部焊接有支撑底座，所述过滤罐的底部上并且位于过滤罐支撑的右侧固定设有出料口，所述过滤罐的端部处固定连接有控制盒，所述过滤罐的端部通过螺栓螺纹连接有过滤罐盖，所述过滤罐盖的端部中心位置固定设有驱动电机座，所述驱动电机座的一侧并且位于过滤罐盖上固定设有进料口，所述驱动电机座的端部固定设有驱动电机。本实用新型通过设计能够让金属过滤袋进行旋转，从而带动金属过滤袋内部的水性树脂进行旋转，从而加速过滤，减少了过滤的时间，
提高了工作效率。
权利要求书1页 说明书3页 附图3页CN 209752333 U2019.12.10
CN 209752333
U1.一种水性树脂生产用过滤装置，包括过滤罐(1)，其特征在于：所述过滤罐(1)的底部焊接有过滤罐支撑(2)，所述过滤罐支撑(2)的底部焊接有支撑底座(3)，所述过滤罐(1)的底部上并且位于过滤罐支撑(2)的右侧固定设有出料口(4)，所述过滤罐(1)的端部处固定连接有控制盒(5)，所述过滤罐(1)的端部通过螺栓螺纹连接有过滤罐盖(6)，所述过滤罐盖(6)的端部中心位置固定设有驱动电机座(7)，所述驱动电机座(7)的一侧并且位于过滤罐盖(6)上固定设有进料口(8)，所述驱动电机座(7)的端部固定设有驱动电机(9)，所述驱动电机(9)的驱动端固定固定连接有驱动旋转轴(10)，所述驱动旋转轴(10)上转动连接在旋转轴套(11)上，所述旋转轴套(11)内嵌在过滤罐盖(6)上，所述驱动旋转轴(10)通过旋转轴套(11)延伸至过滤罐(1)内部的外壁套接在金属过滤袋固定架(12)上，所述金属过滤袋固定架(12)上连接有金属过滤袋(13)，所述金属过滤袋(13)的底部连接在旋转盘(14)，所述旋转盘(14)转动连接在分割板(15)的端面上，所述分割板(15)的底部并且位于过滤罐(1)的内部固定设有控制阀门组件(16)，所述分割板(15)下方并且位于过滤罐(1)的内部设有滤渣储存仓(17)，所述控制阀门组件(16)固定设置在滤渣储存仓(17)内部，所述过滤罐(1)的底部固定设有滤渣出料管道(18)，所述滤渣出料管道(18)通过法兰盘(19)连接有料浆泵(20)，所述控制阀门组件(16)包括连接板(21)、闸门滑槽(22)、闸门(23)、连接板(24)、电动伸缩杆固定架(25)、电动伸缩杆(26)和滤渣出料口(27)，所述连接板(21)固定连接在分割板(15)的底部，所述闸门滑槽(22)固定开设在连接板(21)的中间处，所述闸门滑槽(22)内部滑动连接有闸门(23)，所述闸门(23)上并且位于闸门滑槽(22)的外部固定连接有连接板(24)，所述连接板(24)的一侧固定连接在电动伸缩杆(26)的伸缩端上，所述电动伸缩杆(26)通过电动伸缩杆固定架(25)连接在连接板(21)上，所述连接板(21)上并且与闸门(23)对应固定开设有滤渣出料口(27)。2.根据权利要求1所述的一种水性树脂生产用过滤装置，其特征在于：所述驱动电机(9)的型号为KAB57并且通过导线电性连接在控制盒(5)。3.根据权利要求1所述的一种水性树脂生产用过滤装置，其特征在于：所述料浆泵(20)的型号PH-101E为并且通过导线电性连接在控制盒(5)。4.根据权利要求1所述的一种水性树脂生产用过滤装置，其特征在于：所述电动伸缩杆(26)的型号XTL100为通过导线电性连接在控制盒(5)。5.根据权利要求1所述的一种水性树脂生产用过滤装置，其特征在于：所述金属过滤袋(13)为上下两端均设置成开口状并且与金属过滤袋固定架(12)、旋转盘(14)的连接方式均为可拆装结构。6.根据权利要求1所述的一种水性树脂生产用过滤装置，其特征在于：所述进料口(8)的管道口延伸至过滤罐(1)内部并且对应设置金属过滤袋(13)上方。7.根据权利要求1所述的一种水性树脂生产用过滤装置，其特征在于：所述旋转盘(14)、

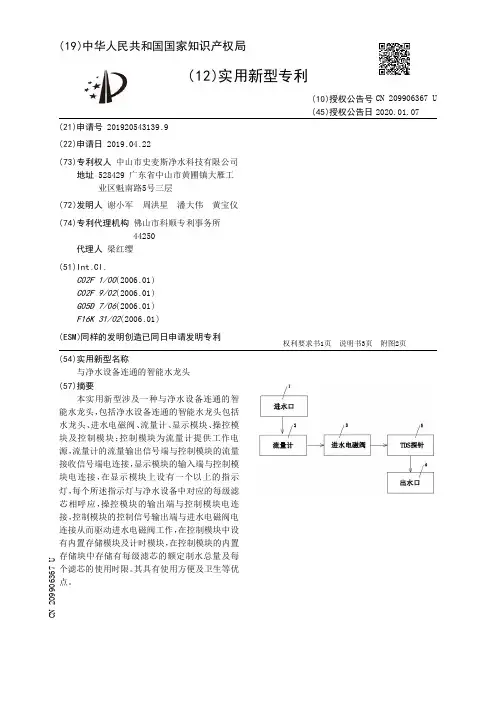

【CN209906367U】与净水设备连通的智能水龙头【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920543139.9
(22)申请日 2019.04.22
(73)专利权人 中山市史麦斯净水科技有限公司地址 528429 广东省中山市黄圃镇大雁工业区魁南路5号三层
(72)发明人 谢小军 周洪星 潘大伟 黄宝仪
(74)专利代理机构 佛山市科顺专利事务所 44250代理人 梁红缨
(51)Int.Cl.C02F 1/00(2006.01)C02F 9/02(2006.01)G05D 7/06(2006.01)F16K 31/02(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称与净水设备连通的智能水龙头(57)摘要本实用新型涉及一种与净水设备连通的智能水龙头，包括净水设备连通的智能水龙头包括水龙头、进水电磁阀、流量计、显示模块、操控模块及控制模块；控制模块为流量计提供工作电源，流量计的流量输出信号端与控制模块的流量接收信号端电连接，显示模块的输入端与控制模块电连接，在显示模块上设有一个以上的指示灯，每个所述指示灯与净水设备中对应的每级滤芯相呼应，操控模块的输出端与控制模块电连接，控制模块的控制信号输出端与进水电磁阀电连接从而驱动进水电磁阀工作，在控制模块中设有内置存储模块及计时模块，在控制模块的内置存储块中存储有每级滤芯的额定制水总量及每个滤芯的使用时限。其具有使用方便及卫生等优
点。
权利要求书1页 说明书3页 附图2页CN 209906367 U2020.01.07
CN 209906367
U1.一种与净水设备连通的智能水龙头，其特征在于净水设备连通的智能水龙头包括水
龙头、进水电磁阀（2）、流量计（3）、显示模块（6）、操控模块（7）及控制模块（8）；所述进水电
磁阀（2）、流量计（3）、显示模块（6）、操控模块（7）及控制模块（8）均位于水龙头上，所述进水
