立交桥的种类
立交桥
跨越形式
平板式：指桥上道 路
坡式
隧道式：指桥下道 路
坡式
立交桥坡式立交桥是最简单的一种立交桥，即两条以上的线路建设普通带坡桥。 可以通过桥附近的平地切换道路。
平板式：指桥上道路
平板式（桥上）立交桥是一种简易立交桥，也叫板桥，通常有平板式和环岛平板式（中间可用于复建路口的 古建筑，也可不用）。此类桥桥上路面平整无坡。例如北京的复兴门桥、阜成门桥及同类型。
立交桥
一种桥梁工程
目录
01 跨越形式
02 优质实用型施工技术
基本信息
立交桥（Highway lnterchange或Flyover ）全称为“立体交叉交通用桥”，是指在交叉道路交汇处建立 的横跨另一条路的桥。主要目的是为了路口通行不受影响，更不用受红绿灯处停顿导致堵车的干扰。
也可以修建行人和其他车辆（非机动车）专用的立交桥。
可以通过桥附近的平地切换道路。 实物如下图所示。
隧道式：指桥下道路
桥下道路走隧道。 可以通过桥附近的平地切换道路。 例如北京的三元桥 及同类型。 实物如下图所示。 立交桥
优质实用型施工技术
优质实用型施工技术
结构极其简单，只需一座桥就可以实现所有方向的切换车道且能保证两条互呈直角交叉的主干线车辆同时快 速通过。
简洁美观不影响周边楼房采光，不挡周边视线。 实用建设用料少而建设所用资金低。用料多不一定修建资金高。 切换车道（桥上桥下转弯）通过桥附近的平地进行，错过转弯可以按实际去向重新选择路线。 车辆掉头方便。 如下图，前两张图上的也是优质实用型立交桥。 立交桥 古代 八字桥在浙江绍兴市内。是绍兴现存石桥中最古老的一座梁式石桥，有南宋宝祐四年题记。桥面布置很有特 色，桥东端紧沿河道由南北两个方向落坡，桥西端又从西南两个方面落坡，西端南面的坡道下还建有一小孔，跨 越小河。虽经历了700多个严冬寒暑，多次重修，仍然保持当年古朴的面貌。
互通式立交 类型

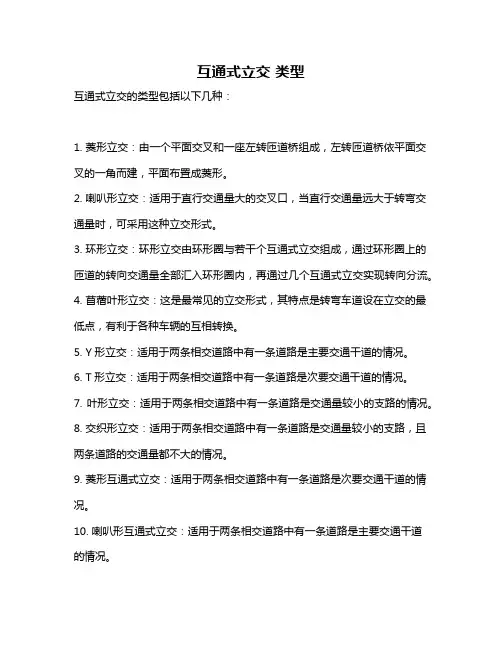

互通式立交类型互通式立交的类型包括以下几种：1. 菱形立交：由一个平面交叉和一座左转匝道桥组成，左转匝道桥依平面交叉的一角而建，平面布置成菱形。
2. 喇叭形立交：适用于直行交通量大的交叉口，当直行交通量远大于转弯交通量时，可采用这种立交形式。
3. 环形立交：环形立交由环形圈与若干个互通式立交组成，通过环形圈上的匝道的转向交通量全部汇入环形圈内，再通过几个互通式立交实现转向分流。
4. 苜蓿叶形立交：这是最常见的立交形式，其特点是转弯车道设在立交的最低点，有利于各种车辆的互相转换。
5. Y形立交：适用于两条相交道路中有一条道路是主要交通干道的情况。
6. T形立交：适用于两条相交道路中有一条道路是次要交通干道的情况。
7. 叶形立交：适用于两条相交道路中有一条道路是交通量较小的支路的情况。
8. 交织形立交：适用于两条相交道路中有一条道路是交通量较小的支路，且两条道路的交通量都不大的情况。
9. 菱形互通式立交：适用于两条相交道路中有一条道路是次要交通干道的情况。
10. 喇叭形互通式立交：适用于两条相交道路中有一条道路是主要交通干道的情况。
11. 环形互通式立交：适用于两条相交道路中有一条道路是次要交通干道的情况。
12. Y形互通式立交：适用于两条相交道路中有一条道路是次要交通干道的情况。
13. T形互通式立交：适用于两条相交道路中有一条道路是主要交通干道的情况。
14. 叶形互通式立交：适用于两条相交道路中有一条道路是次要交通干道的情况。
15. 交织形互通式立交：适用于两条相交道路中有一条道路是次要交通干道，且两条道路的交通量都不大的情况。
这些类型的互通式立交各有其特点和使用范围，可以根据具体的需求和条件进行选择。
城市立交桥简介
第五层是连通东西外环的克拉
玛依路高架。
八、现代立交图赏
广州天河立交夜景
广州天河立交夜景
广州天河立交夜景
北京建国门立交桥位于北京东长安街在与东
二环路交叉处，是我国第一座机动车与非机动车
完全分行的三层互通式立交桥。
北京西直门立交桥
北京西直门立交夜景
道行驶。左转弯车辆必须直行通过立交
桥，然后转进入匝道再右转270度。 • ②环型立交桥通行方法：
交桥，包括菱形互通式立交 桥、不完全的苜蓿叶型互通 式立交桥。完全的苜蓿叶型 互通式立交桥和定向型互通 式立交桥。
•
通过环型立交桥时，除下层路线的直
行车辆可以按照原方向行驶以外，其他 车辆都必须开上环道，绕行选择去向。
• 2、现代 • 1928年，美国首先在 新泽西州的两条道路交叉 处修建了第一条苜蓿叶形 公路交叉。1930年，芝加 哥建起了一座立体交叉桥。 1931年至1935年，瑞典陆 续在一些城市修建起立体 交叉桥。
五、新型立交桥
新型立交桥项目和传
统的蝶式立交桥对比， 以不占地的专利新型”四
层面立交桥“为例，这种
三、种类
1、单纯式 • 单纯式立交桥是立
交桥中最简单的一种。 这种立交桥主要用于高 架道路与一般道路的立 体交叉，铁路与一般道 路的立体交叉，其通行 方法极其简单，各自在 自己的道路上行驶。
2、简易式
简易式立交桥主要是
设置在城内交通要道上。 主要形式有十字型立体交
叉、Y型立体交叉和T型立
体交叉。其通行方法为： 干线上的主交通流走上跨 道或下穿道，左右转弯的 车辆仍在平面交叉改变运 动方向。
2、克拉玛依路高架桥—— 一座横跨河滩路的五层立交桥，
距离地面最高处达到34米，4
立交桥
菊 华 立 交 桥
金马立交
彩云北路
东郊路
石虎关立交 菊华立交是一个五层立交，是东二环上层数最多的立交，东连彩云北路、西通东郊路、 北邻金马立交、南接石虎关立交。菊华立交是连接昆明主城与呈贡新城最便捷的通道， 其立交利用原桥的部分匝道，又新建了主线高架与各条道路互通的匝道，目前成为东 二环上转向比较完备的立交
立交直行和右转弯 行驶 表示车辆在立交桥 处可以直行和按图 示路线右转弯行驶。
表示一切车辆向左或 向右单向行驶。此标 志设在单行路的路口 和入口处的适当位置。
表示一切车辆单向行驶 。此标志设在单行路的 路口和入口处的适当位置。
限制宽度 装载宽度不得超过 ３米。
限制高度 装载高度不得超过 ３．５米。
小组成：
李寿芳（组长） 林小静 李文君 张琦敏 杜明倩 赵 惠 曹雪梅 冯小晓 李宇骋 造价101班 第六组
1.立交桥的定义及其作用 2.立交桥的分类 3.立交桥的路线 4.关于立交桥的图标识别 5.事故的原因及其规避措施
一、定义及作用
定义：立交桥全称“立体交叉桥”，词典释义为：
在城市重要交通交汇点建立的上下分层、多方向 行驶、互不相扰的现代化陆地桥。 作用： 立交桥的作用主要是为了解决交通堵塞 问题而修建的。一般在交叉路口上建立立交桥， 不同方向的车流就可以在不同高度的马路上互相 穿插跨越，互不干扰，更不会发生迎面相控的事 故。 如果用红绿灯管理交叉路口，则要等一个方向 的车辆通过后，再通另一方向，这样车流量很少， 所以堵车就会成为必然。立交桥有效地解决了这 个问题。 立交桥的组成：跨线桥、匝道、跨线桥引道和桥 下坡道。
（二）、避免立交桥事故发生的措施
立交桥的设计规范合理符合国家标准规范
和法律制度，设置立体交叉的各种交通标 志和安全设施 施工过程中，要保证立交桥质量，避免质 量问题，增强管理措施，并且保证施工安 全 提高驾驶员素质与驾驶水平，尽量避免各 种违章驾车行为，增强交通安全意识 政府方面，加强法律监督力度，规范交通 标识和各种交通规则

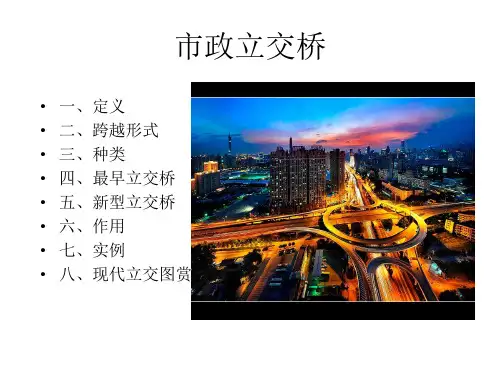

城市立交桥简介 PPT
2、地道桥 从地下穿越既有线路。 由桥洞、引道和附属结构 组成，修建时，需拆迁地 下管线，附属工程量大， 远不如修建跨线桥经济， 且设计时应注意净空、通 风、照明、排水和防冰 （严寒地带）等要求。
三、种类
1、单纯式
• 单纯式立交桥是立 交桥中最简单的一种。 这种立交桥主要用于高 架道路与一般道路的立 体交叉，铁路与一般道 路的立体交叉，其通行 方法极其简单，各自在 自己的道路上行驶。
• 3．多枝交叉的互通式立交桥。 • 互通式立交桥的通行方法： • ①苜蓿叶型立交桥通行方法： • 通过苜蓿叶型立交桥时，直行车辆按 照原方向行驶，右转弯车辆通过右侧匝 道行驶。左转弯车辆必须直行通过立交 桥，然后转进入匝道再右转270度。 • ②环型立交桥通行方法： • 通过环型立交桥时，除下层路线的直 行车辆可以按照原方向行驶以外，其他 车辆都必须开上环道，绕行选择去向。
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
• 2、现代 • 1928年，美国首先在 新泽西州的两条道路交叉 处修建了第一条苜蓿叶形 公路交叉。1930年，芝加 哥建起了一座立体交叉桥。 1931年至1935年，瑞典陆 续在一些城市修建起立体 交叉桥。
五、新型立交桥
新型立交桥项目和传 统的蝶式立交桥对比， 以不占地的专利新型”四 层面立交桥“为例，这种 立交桥从地面算起是2， 5米和5米的两个净高， 也就是说,世界上任何形 式的立交桥都不可能再 低于这个高度了（指从 地面算起）。
六、作用
交通分流
七、实例
1、彩虹快速 路互通立交——堪 称华东地区城市中 最高的互通立交， 从高空俯视，可以 看到立交桥四通八 达、层层交叠，好 似蝴蝶展翅，巍然 地横跨在时代大道 之上 。
立交桥的种类
立交桥的种类
苜蓿叶
北京最常见立交桥，最突出特点是有4个耳朵一样的造型。
代表桥:复兴门桥、阜成门桥。
菱形立交桥
是苜蓿叶桥的变种，4个耳朵造型被变形拉长。
代表桥:安慧桥。
定向立交桥
也叫匝道立交桥，形状根据不同的需要有不同的造型。
代表桥:四元桥、新西直门桥。
2层转盘桥
在桥的2层为转盘型。
代表桥:永定门立交桥、改造前的老西直门桥。
简单跨线立交桥
也可以说是高架桥。
代表桥:月坛北桥。
简单跨线＋定向匝道
是在简单跨线桥的基础上，增加了定向匝道。
代表桥:改造后的德胜门桥。
三层苜蓿叶＋定向型互通立交桥
是苜蓿叶桥和定向立交桥的综合体。
代表桥：菜户营桥。
立交桥知识点总结
立交桥知识点总结1. 立交桥的类型立交桥的类型主要包括：钢结构立交桥、混凝土结构立交桥、钢混合结构立交桥、组合式立交桥等。
它们在结构形式、施工工艺、使用性能等方面有所不同，可以根据实际需要选择适合的类型。
2. 立交桥的结构立交桥主要由桥面、桥墩、桥梁和交叉路口等组成。
桥面是车辆行驶的平台，桥墩是支撑桥梁的立柱，桥梁是连接桥面和桥墩的结构，交叉路口是实现不同方向车辆通行的交叉节点。
在设计和施工时需要充分考虑这些结构的功能和相互作用。
3. 立交桥的设计立交桥的设计需要考虑诸多因素，包括交通流量、行车速度、路口通行能力、桥梁结构稳定性等。
设计师需要根据实际情况进行分析和计算，确保立交桥的安全性和通行效率。
4. 立交桥的施工立交桥的施工是一项复杂的工程，需要考虑施工工艺、施工安全、施工周期等诸多因素。
钢结构立交桥的施工过程与混凝土结构立交桥的施工过程有所不同，需要根据实际情况采取相应的施工方法和措施。
5. 立交桥的维护立交桥的维护工作对于保障立交桥的安全性和使用寿命至关重要。
定期检查桥面、桥墩、桥梁等结构的安全状况，及时进行维修和加固工作，可以延长立交桥的使用寿命，确保交通安全。
6. 立交桥的优缺点立交桥的优点包括：可以提高道路通行效率、减少交通拥堵、提高交通安全、节约用地等。
但是立交桥也存在一些缺点，例如：建设成本较高、占用用地较多、视野受限等。
总的来说，立交桥是一种重要的交通设施，可以有效解决交通拥堵和交通安全问题。
通过合理设计、科学施工和有效维护，可以充分发挥立交桥的作用，为城市交通发展做出贡献。
《立交桥图片》课件
设计理念与原则
减少交通拥堵
立交桥的设计旨在减少 交通拥堵，提高道路通
行效率。
安全性优先
设计时首要考虑安全性 ，确保车辆行驶顺畅， 避免交通事故的发生。
环保节能
采用环保材料和节能设 计，降低对环境的影响
。
经济合理
在满足功能需求的前提 下，合理控制建设成本
。
建造材料与工艺
01
02
03
混凝土
主要结构部分采用高强度 混凝土，确保桥梁的稳定 性和耐久性。
安全隐患。
定期保养
对立交桥的各个部件进行定期 保养，保证其正常运转，延长 使用寿命。
及时维修
对于损坏或失效的部件，应及 时进行维修或更换，防止问题 扩大化。
建立维护档案
建立立交桥的维护档案，记录 每次巡检、保养和维修的情况
，便于追溯和管理。
应急救援与处置
制定应急预案
制定完善的应急预案，明确应急组织 、救援流程和资源调配等事项。
交通改善
立交桥的建设能够有效缓解城市交通拥堵问题， 提高交通效率，为市民出行提供便利。
经济发展
立交桥的建设往往伴随着周边地区的商业和地产 开发，对城市经济发展起到积极的推动作用。
城市规划
立交桥的建设也是城市规划的重要组成部分，对 城市的未来发展和空间布局产生深远的影响。
03
立交桥的交通作用
交通分流与疏导
立交桥作为交通枢纽，能够有效地将不同方向的车流进行分流，减少交通拥堵。
通过合理的车道设置和交通信号控制，立交桥能够有效地疏导车流，提高道路通行 效率。
立交桥还能够减轻地面道路的交通压力，将部分车流转移到高架桥上，提高整个交 通系统的运行效率。
提高交通效率
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
立交桥的种类
立交桥，又称立体交叉。
随着道路建设的发展和交通的需要，许多大中城市的交通要道和高速公路上兴建了一大批立交桥，用空间分隔的方法消除道路平面交叉车流的冲突，使两条交叉道路的直行车辆畅通无阻。
它的出现，极大地便利了交通。
立交桥的种类很多，各种类型的立交桥又有其各自的通行方法。
下面，就常见立交桥的形式和通行方法作些介绍。
1．单纯式立交桥
单纯式立交桥是立交桥中最简单的一种，如图⑴。
这种立交桥主要用于高架道路与一般道路的立体交叉，铁路与一般道路的立体交叉，其通行方法极其简单，各自在自己的道路上行驶。
2．简易式立交桥
简易式立交桥主要是设置在城内交通要道上。
主要形式有十字型立体交叉、Y型立体交叉和T型立体交叉，如图⑵、图⑶、图⑷。
其通行方法为：干线上的主交通流走上跨道或下穿道，左右转弯的车辆仍在平面交叉改变运动方向。
3．互通式立交桥及其通行方法
互通式立交桥主要有以下三大类：
（1）三枝交叉互通式立交桥，包括喇叭型互通式立交桥和定向型互通式立交桥，如图⑸、图⑹。
（2）四枝交叉互通式立交桥，包括菱型互通式立交桥、不完全的苜蓿叶型互通式立交桥。
完全的苜蓿叶型互通式立交桥和定向型互通式立交桥，如
图⑺、图⑻、图⑼、图⑽。
（3）多枝交叉的互通式立交桥，如图⑾。
互通式立交桥的通行方法比较复杂，下面我们介绍两种最常见互通式立交桥的通行方法。
①苜蓿叶型立交桥通行方法：
通过苜蓿叶型立交桥时，直行车辆按照原方向行驶，右转弯车辆通过右侧匝道行驶。
左转弯车辆必须直行通过立交桥，然后转进入匝道再右转180度，如图⑿。
②环型立交桥通行方法：
通过环型立交桥时，除下层路线的直行车辆可以按照原方向行驶以外，其他车辆都必须开上环道，绕行选择去向，如图⒀。
分离式立体交叉。
