乙丙共聚蜂窝斜管填料简介
澄清池填料聚丙乙烯斜管技术要求
mg/L
三氯甲烷
增加量≤0.006
mg/L
耗氧量
增加量≤1
mg/L
挥发酚类
增加量≤0.002
mg/L
砷
增加量≤0.005
mg/L
Ph
该变量≤0.5
镉
增加量≤0.0005
mg/L
聚丙乙烯斜管材料要求标准
项目
标准值
单位
项目
标准值
单位
色（度）
增加量≤5
铬（六价铬）
增加量≤0.005
mg/L
浑浊（度）
增加量≤0.2
NTU
、异臭
铅
增加量≤0.001
mg/L
肉眼可见物
侵泡后水不产生肉眼可见的碎片杂物
汞
增加量≤0.0002
mg/L
溶解性总固体
澄清池填料聚丙乙烯斜管技术要求
聚丙乙烯斜管填料因其造价低廉，耐腐蚀，无有毒有害物质溶出，相比平流沉淀池具有占地面积小，沉淀效果好等优点被各大供水站，水处理厂所采用，使用量在逐年递增。
常用规格：φ35、φ50、厚度为0.4-0.6mm、斜长为1000mm、安装角度为60度。
因聚丙乙烯斜管填料广泛用于自来水公司，自来水厂做沉淀设备，涉及生活饮用水技术规范，就产生了对聚丙乙烯斜管材料标准提出了相对应技术要求。
斜管填料及支架
斜管填料及支架、集水槽技术说明1、概述系统成套供货，除提供斜管外，并配备支架钢结构等有效和安装所必的附件及安装材料，并承担斜管的全部安装工作。
2、主要技术参数设备型式：乙丙共聚斜管填料规格：80mm厚度：0.85mm材质：乙丙共聚工作场所：室外环境温度（℃）：-15~40介质温度（℃）：5~25工作制（hr/d）：243、性能描述1）斜管及支架六角蜂窝斜管填料，主要用于水厂沉淀池、污水处理厂、加建沉淀池和澄清池的水处理。
此产品具有沉淀速度快，减少沉淀时间，达到提高产水量和净水效率，出水水质好，是水厂及污水处理工程挖潜改造的一条有效途径。
该填料材质为乙丙共聚，特点是轻质耐压、结构紧凑，孔径规则，尺寸稳定，比表面积大、孔隙率高、色白无毒无味、耐酸、耐碱、耐老化，表面光滑易排泥，运输组装方便，经久耐用。
斜管斜长L=1m，平面尺寸以1m×1m为单元组。
安装角度为60°，斜管采用六角形管孔，孔径尺寸确定为内切直径为φ80mm.。
并保证该填料在任何工况条件下斜管不被污泥堵塞。
斜管材料密度以0.92g/cm3计，单位重量为30Kg/m3。
管片厚度为0.85mm，保证足够的强度和刚度。
单组斜管管口水平面承压强度不小于1.4Kpa；在此条件下符合以下规定：单组斜管总脱焊点不多于15个，同一焊接线上焊点不多于2个；斜管同一焊线上焊接点不小于5个；单组斜管总脱焊点不多于5个，同一焊接线上脱焊点不多于2个；单组斜管A面承受0.6Kpa压强后，其外形尺寸变化率小于1%；单组斜管水平跌落地面，跌落高度为1.0米时，焊接点脱焊点小于6个；斜管安装所的支架有足够的强度和刚度；斜管保证在任何工况条件下，不被污泥堵塞；斜板强度考虑斜管积泥因素并考虑维修人员的荷载不低于250Kg/m2；斜管为交叉式；斜管安装完成后没有“短流”现象和死水区；斜管安装固定牢靠，有足够的抗浮力；斜管安装完成后，斜管得上部（一个区或格）平整。

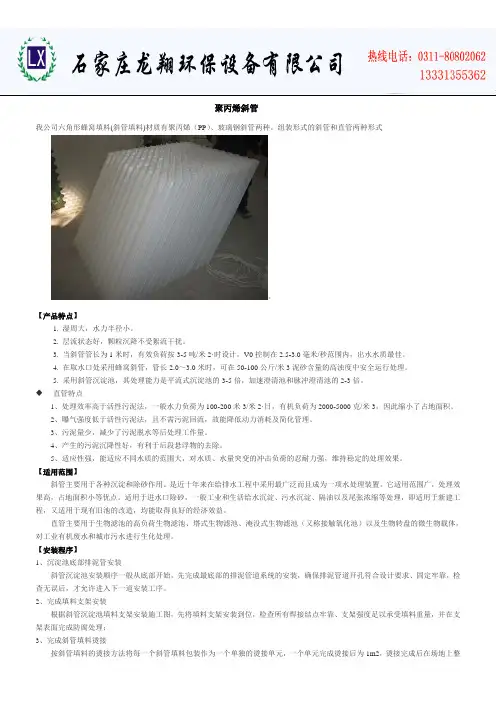

聚丙烯斜管
共聚丙烯斜管我公司六角形蜂窝填料(斜管填料)材质有聚丙烯（PP）、玻璃钢斜管两种。
组装形式的斜管和直管两种形式。
【产品特点】1. 湿周大，水力半径小。
2. 层流状态好，颗粒沉降不受絮流干扰。
3. 当斜管管长为1米时，有效负荷按3-5吨/米2·时设计。
V0控制在2.5-3.0毫米/秒范围内，出水水质最佳。
4. 在取水口处采用蜂窝斜管，管长2.0～3.0米时，可在50-100公斤/米3泥砂含量的高浊度中安全运行处理。
5. 采用斜管沉淀池，其处理能力是平流式沉淀池的3-5倍，加速澄清池和脉冲澄清池的2-3倍。
直管特点1、处理效率高于活性污泥法，一般水力负荷为100-200米3/米2·日，有机负荷为2000-5000克/米3，因此缩小了占地面积。
2、曝气强度低于活性污泥法，且不需污泥回流，故能降低动力消耗及简化管理。
3、污泥量少，减少了污泥脱水等后处理工作量。
4、产生的污泥沉降性好，有利于后段悬浮物的去除。
5、适应性强，能适应不同水质的范围大，对水质、水量突变的冲击负荷的忍耐力强，维持稳定的处理效果。
【适用范围】斜管主要用于各种沉淀和除砂作用。
是近十年来在给排水工程中采用最广泛而且成为一项水处理装置。
它适用范围广，处理效果高，占地面积小等优点。
适用于进水口除砂，一般工业和生活给水沉淀、污水沉淀、隔油以及尾张浓缩等处理，即适用于新建工程，又适用于现有旧池的改造，均能取得良好的经济效益。
直管主要用于生物滤池的高负荷生物滤池、塔式生物滤池、淹没式生物滤池（又称接触氧化池）以及生物转盘的微生物载体，对工业有机废水和城市污水进行生化处理。
【安装程序】1、沉淀池底部排泥管安装斜管沉淀池安装顺序一般从底部开始，先完成最底部的排泥管道系统的安装，确保排泥管道开孔符合设计要求、固定牢靠，检查无误后，才允许进入下一道安装工序。
2、完成填料支架安装根据斜管沉淀池填料支架安装施工图，先将填料支架安装到位，检查所有焊接结点牢靠、支架强度足以承受填料重量，并在支架表面完成防腐处理；3、完成斜管填料烫接按斜管填料的烫接方法将每一个斜管填料包装作为一个单独的烫接单元，一个单元完成烫接后为1m2，烫接完成后在场地上整齐堆放（保留少量的散片备用）。
化学除油器
化学除油器1、化学除油法的机理化学除油是以投加化学药剂使污水中的油份和悬浮物产生凝聚和絮凝反应，使油类物质从水中分离出来。
投加两种药剂，一种为电介质类凝聚剂，另一种为特制的油絮凝剂。
（1）凝聚剂为具有较强破乳能力的电介质类凝聚剂，其破乳机理为：投加电介质凝聚剂后，它能中和水中胶体颗粒的表面电荷，压缩扩散层的厚度，降低胶粒的§电位，使胶粒显电中性，并在凝聚剂的作用下相互聚结。
（2）油絮凝剂为我公司研制开发的一种阳离子型高分子絮凝剂，该高分子絮凝剂具有絮凝能力强，除油及除悬浮物效率高，使用方便，价格低廉，无毒无害等特点。
同时还具有良好的阻垢、缓蚀作用。
本产品由天然高分子植物化学改性而成，与无机电介质类凝聚剂配合使用，能促进水中油份和悬浮物、无机颗粒等分子间的架桥絮凝作用，使絮团增大，沉降加快。
其絮凝原理为：油絮凝剂是具有很多支链的线性天然高分子悬浮微粒和乳化油珠有极强的吸附架桥能力，它能使凝聚形成的细微粒通过高分子吸附架桥作用，使颗粒逐渐变大，再形成密实、粗大的絮团而沉降下来，达到水质净化目的。
一般水处理要求沉淀池斜管倾角为60°。
由于轧钢浊环水中悬浮物依氧化铁皮为主，比重较大，为了利于排泥，减少填料的负载，作为化学除油器来说，最适宜斜管角度65°。
（3）两种药剂的投加药按水质的情况作相应调整，一般投加药量为5-8mg/l，两种药剂均为无毒无害药剂。
2、药剂的使用方法及注意事项a、油絮凝剂稀释：将油絮凝剂与适量清水混合，通过平缓、间歇搅拌使之溶解，逐渐加水，最后配制成浓度不大于4%的溶液。
b、PAC（聚合氯化铝）的溶解：根据所用固体或液体PAC的具体情况，把PAC与适量清水混合，通过搅拌使之溶解或混合，配成4%的PAC溶液。
c、油絮凝剂在处理含油污水时必须与电介质类凝剂配合使用。
向含油污水中先投加入电介质类凝聚剂，然后再投加油絮凝剂，次序不能颠倒，也不能两者混合在一起投加。

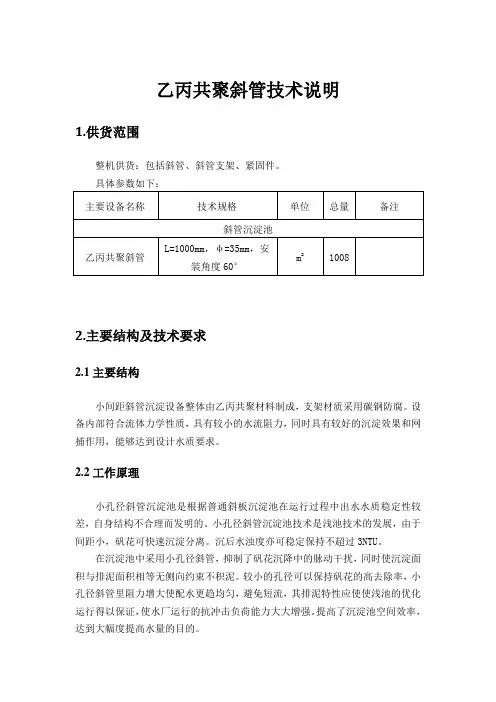

乙丙共聚斜管技术说明(招标专用)
乙丙共聚斜管技术说明1.供货范围整机供货：包括斜管、斜管支架、紧固件。
具体参数如下：2.主要结构及技术要求2.1主要结构小间距斜管沉淀设备整体由乙丙共聚材料制成，支架材质采用碳钢防腐。
设备内部符合流体力学性质，具有较小的水流阻力，同时具有较好的沉淀效果和网捕作用，能够达到设计水质要求。
2.2工作原理小孔径斜管沉淀池是根据普通斜板沉淀池在运行过程中出水水质稳定性较差，自身结构不合理而发明的。
小孔径斜管沉淀池技术是浅池技术的发展，由于间距小，矾花可快速沉淀分离。
沉后水浊度亦可稳定保持不超过3NTU。
在沉淀池中采用小孔径斜管，抑制了矾花沉降中的脉动干扰，同时使沉淀面积与排泥面积相等无侧向约束不积泥。
较小的孔径可以保持矾花的高去除率，小孔径斜管里阻力增大使配水更趋均匀，避免短流，其排泥特性应使使浅池的优化运行得以保证，使水厂运行的抗冲击负荷能力大大增强。
提高了沉淀池空间效率，达到大幅度提高水量的目的。
2.3材质斜管填料：乙丙共聚斜管支架：碳钢防腐所有螺栓紧固件： SUS304不锈钢2.4设备的可靠性及耐久性要求设备无故障运行时间在 2年以上，整套使用寿命在 20年以上。
2.5设备的防腐斜管支架表面除锈达Sa2.5标准后，采用煤沥青底漆一道，干膜厚度≥40µm，无溶剂环氧煤沥青面漆三道，每道厚度100~120µm。
不锈钢部件喷漆专用金属漆。
包装前对机加工面按 GB4879 标准要求做防腐处理。
运输、安装过程中涂层破损，严格按涂装工艺进行修复，其质量水平不低于原涂层的质量水平。
2.6制造商需提供的资料（1）提供所有主要外购件的产品合格证（2）提供设备的土建尺寸及安装要求（3）设备操作运行及维护手册（4）出厂前设备的各种测试报告2.7制造商需提供的服务（1）制造商应派具有丰富设备安装调试经验的代表负责指导安装及现场调试。
如果由于制造商的原因造成设备无法运转，制造商将免费提供所需的额外服务。
斜管填料技术描述
斜管填料技术描述1.设备名称：蜂窝斜管2.设备制造技术参数六角型蜂窝斜管材质：乙丙共聚（PP）数量： 200m2管内切圆： d=80mm斜管壁厚：≥0.6mm管斜长： 1000mm管高（垂直高度）： H＝866mm安装角度： 60°斜管支架材质： ASTM304不锈钢3.供货范围：1、蜂窝斜管直径80mm，斜长1m，安装角倾角60°。
2、提供所有用于安装斜管填料相配套的螺栓、螺母和附件（含斜管安装支架）。
3、提供备品备件及完整的结构安装图。
4.设备特点：1）、湿周大，水力半径小。
2）、层流状态好、颗粒沉降不受紊流干扰。
3）、采用斜管沉淀池其处理能力是平流式沉淀池的3-5倍，加速澄清池和脉冲澄清池的2倍。
4）、斜管填料在-20℃～80℃，材质坚韧耐腐蚀、质轻，板面光滑易滑泥，抗老化，使用寿命10年以上。
5.系统描述：（1）澄清区采用斜管进行泥水分离，斜管间距及光滑度满足加入混凝剂后的泥水所分离出的污泥顺利下滑并不会造成堵塞的要求，斜管有足够的机械强度和物理性能避免出现堆积污泥受压后变形下陷。
斜管的设置角度及安装符合有关规范并便于日常冲洗和更换。
（2）斜管制作质量符合CJ35-92标准。
相邻管片以60°倾角交叉布置，为正六边型结构，管孔内切圆直径80mm，管高H=866mm。
（3）填料支架平台标高最大误差不超过10mm。
斜管填料表面标高误差不大于20mm，投运后仍保持。
并不起漂，不下沉，倾斜度不变化。
斜管倾斜方向与水流方向相反，斜管间、斜管同设备池壁间不得留有间隙。
（4）设置在斜管下方的支撑由焊接成一刚性支架，支架能在最不利的承载状况下（即斜管自重与堆积的污泥重量）具有一定的刚度，挠度控制值为1/500的梁跨。
（5）支撑的设置不影响斜管区下部吸泥机的正常运行。
6.技术标准和规范：（1）国外供货设备的制造工艺和材料符合美国机械工程协会(ASME)、美国材料试验协会(ASTM)和美国国家标准研究所(ANSI)所涉及的有关标准或德国DIN标准或其他相当标准。
六角蜂窝斜管填料选型及安装方法
六角蜂窝斜管填料选型及安装方法【产品介绍】六角形蜂窝填料（斜管填料）材质有聚丙烯（PP）聚氯乙烯（PVC）乙丙共聚三种。
组装形式的斜管和直管两种形式。
【产品特点】斜管特点：1.湿周大，水力半径小。
2.层流状态好，颗粒沉降不受絮流干扰。
3.当斜管管长为1米时，有效负荷按3-5吨/米2·时设计。
V0控制在2.5-3.0毫米/秒范围内，出水水质最佳。
4.在取水口处采用蜂窝斜管，管长2.0～3.0米时，可在50-100公斤/米3泥砂含量的高浊度中安全运行处理。
5.采用斜管沉淀池，其处理能力是平流式沉淀池的3-5倍，加速澄清池和脉冲澄清池的2-3倍。
直管特点：1、处理效率高于活性污泥法，一般水力负荷为100-200米3/米2·日，有机负荷为2000-5000克/米3，因此缩小了占地面积。
2、曝气强度低于活性污泥法，且不需污泥回流，故能降低动力消耗及简化管理。
3、污泥量少，减少了污泥脱水等后处理工作量。
4、产生的污泥沉降性好，有利于后段悬浮物的去除。
5、适应性强，能适应不同水质的范围大，对水质、水量突变的冲击负荷的忍耐力强，维持稳定的处理效果。
【产品规格】孔径35mm、50mm、80mm【适用范围】斜管主要用于各种沉淀和除砂作用。
是近十年来在给排水工程中采用最广泛而且成为一项水处理装置。
它适用范围广，处理效果高，占地面积小等优点。
适用于进水口除砂，一般工业和生活给水沉淀、污水沉淀、隔油以及尾张浓缩等处理，即适用于新建工程，又适用于现有旧池的改造，均能取得良好的经济效益。
直管主要用于生物滤池的高负荷生物滤池、塔式生物滤池、淹没式生物滤池（又称接触氧化池）以及生物转盘的微生物载体，对工业有机废水和城市污水进行生化处理。
1【注意事项】1、由于斜管填料比重为0.92略小于水，应用10mm的螺纹钢或圆钢拉筋固定在填料上方,防止其松动上浮，钢筋和角钢均采用环氧煤沥青防腐。
2、图示A板必须安装，否则极易造成斜管填料倾斜，甚至倒塌！【安装程序】1、沉淀池底部排泥管安装斜管沉淀池安装顺序一般从底部开始，先完成最底部的排泥管道系统的安装，确保排泥管道开孔符合设计要求、固定牢靠，检查无误后，才允许进入下一道安装工序。
蜂窝斜管填料标准
蜂窝斜管填料标准蜂窝斜管填料是化工工艺中常用的一种填料材料，具有良好的传质性能和大容积空隙，广泛应用于各种化工设备中，如吸附塔、吸附柱、脱硫脱硝装置等。
为了确保填料的质量和性能，制定相应的标准是非常必要的。
本文将介绍蜂窝斜管填料的标准。
首先，蜂窝斜管填料的材质应符合国家相关标准的要求。
常见的蜂窝斜管填料材料有陶瓷、金属以及塑料等。
对于陶瓷填料，应符合陶瓷填料的相关标准，如耐磨性、耐酸碱性等。
金属填料则应符合金属填料的相关标准，如耐高温性能、抗氧化性能等。
塑料填料则应符合塑料填料的相关标准，如耐腐蚀性、机械强度等。
其次，蜂窝斜管填料的几何形状和尺寸也应符合标准的要求。
蜂窝斜管填料通常由许多斜管组成，每个斜管上面有许多小孔。
填料的设计和制造应确保斜管的尺寸和孔隙的尺寸均匀一致，以保证流体在填料中的分布均匀。
填料的外形应规整，表面光滑，无明显的裂纹和缺陷。
此外，蜂窝斜管填料的物理性能也是制定标准时需要考虑的重要因素之一、例如，填料的容积空隙率、填料的比表面积、填料的堆积密度等都应符合标准的要求。
容积空隙率是指填料中空气和液体所占的比例，要求填料的容积空隙率适中，既能保证足够的传质效果，又不会过大影响填料的强度。
填料的比表面积越大，传质性能越好，因此填料的比表面积也是制定标准时需要考虑的因素之一、填料的堆积密度则关系到填料的气液分布均匀性，要求填料的堆积密度适中，既能保证气液分布均匀，又能保证流体的压降不会过大。
最后，蜂窝斜管填料的制备和检测方法也需要在标准中进行规定。
填料的制备包括原材料的选择和加工工艺的确定等，要求填料制备过程中无任何污染物的引入，确保填料的质量。
填料的检测方法主要包括物理性能的测试、化学性能的测试以及传质性能的测试等，要求检测方法准确可靠，能够真实反映填料的性能。
综上所述，蜂窝斜管填料标准应包括填料的材质、几何形状和尺寸、物理性能、制备方法和检测方法等内容。
制定和遵守相应的标准，有利于确保填料的质量和性能，提高化工设备的运行效率和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
乙丙共聚蜂窝斜管填料简介
乙丙共聚蜂窝斜管填料从材质上分：乙丙共聚、聚氯乙烯、玻璃钢三种。
乙丙共聚蜂窝斜管填料采用改性乙丙共聚塑料为材料，红外线恒温机械热拉成六角管状，然后采用专利技术，高频焊接成整体产品，到客户现场安装。
乙丙共聚蜂窝斜管填料主要用于各种沉淀和除砂作用。
是近十年来在给排水工程中采用最广泛而且成为一项水处理装置。
它适用范围广，处理效果高，占地面积小等优点。
适用于进水口除砂，一般工业和生活给水沉淀、污水沉淀、隔油以及尾张浓缩等处理，即适用于新建工程，又适用于现有旧池的改造，均能取得良好的经济效益。
乙丙共聚蜂窝斜管填料主要特点
1、湿周大，水力半径小。
2、层流状态好，颗粒沉降不受紊流干扰
3、当斜管管长为1米时，有效负荷按 3-5吨/米2 时设计，V0 控制在2.5-3.0毫米/秒范围内，出水水质最佳。
4、采用斜管沉淀池，其处理能力是平流式沉淀池的3-5倍，加速澄清池和脉冲澄清池的2-3倍，因此缩小了占地面积。
5、污泥量少，减少了污泥脱水等后处理工作量；产生的污泥沉降性好，有利于后段悬浮物的去除。
乙丙共聚蜂窝斜管填料产品技术参数:。
