1000BaseFX以太网千兆位以太网
5.千兆以太网组网
协调一致
Mdium Independent Interface
PCS PMA PMD MDI Medium
Media Dependent PHY Group
Tag Control info. PAD
FCS
Ext
2 Byte
802.1Q Tag type
42 - 1496 Octets
MSO 0
01 7 MS b
00
LSO
LS b 81-00
1000-0001 0000-0000 ( 33024 )
VLAN - Tagged MAC 控制信息字段 ( 802.1Q ) Pre SFD DA SA L/T Data 2 Byte
L
长度字段
G = 1 组地址 IEEE 802.3 ≤ 1500 Ethernet ≥ 1536
type 类型字段
FCS 帧校验序列
什么是 slot-time ？
slot-time 是冲突窗口标准所用的参数名。
参 数 10Mbps 100Mbps 1000Mbps 512 bit times 4096 bit times 隙时(Slot time) 51.2 s 0.96 s 0.96 s 帧间隔(Inter Frame Gap) 9.6 s 16 16 尝试次数(Attempt Limit) 16 10 10 退避次数(Back off Limit) 10 32bits 32bits 阻塞信号(Jam Size ) 32bits Max Frame Size 1518 bytes 1518bytes 1518bytes Min Frame Size 64 bytes 64bytes 64bytes 地址长度(Address Size ) 6 bytes
1000BASE-T千兆以太网双绞线收发技术
1000BASE-T千兆以太网双绞线收发技术1．引言目前，1000BASE-T双绞线收发模块已被广泛应用在千兆以太网中。
1000BASE-T双绞线收发模块能在现有的第5类双绞线中实现千兆位的传输，将传统的十/百兆位以太网连接平滑升级到千兆位以太网，大大降低了以太网升级成本。
光通信模块制造商飞博创公司已在国内领先推出具有自动协商功能的1000BASE-T双绞线收发模块，该收发模块采用世界流行的SFP迷你封装，能广泛应用于国内外著名厂商提供的千兆以太网通信产品中。
1000Base-T要点：4对线全都使用（全双工）全双工运行网络设备需要串扰/回声消除技术超5类及更高的布线系统都可以支持4级编码（PAM-5）每个信号电平代表2比特每秒发送125M符号与100Base-Tx符号速率相同降低噪声的干扰每对线支持250Mbps的数据速率（每个方向）2．千兆以太网传输技术简介IEEE802.3协议族规范了四种媒质可以承载千兆以太网的传输（见图一），表一则列出了信号在这四种媒质中的传输距离。
1000BASE-T技术以其简单和低廉的升级方式而倍受广大网络使用者的亲眯，1000BASE-T接口已成为各大网络设备供应商的必备接口。
以下将简要介绍1000BASE-T关键技术。
图 1 - 千兆以太网传输协议族表 1 - 千兆以太网不同传输媒质比较3．1000BASE-T关键技术1000BASE-T的承载媒质是第5类双绞线。
第5类双绞线由ANSI/EIA//TIA-568-A 定义，是现在应用最广泛的以太网传输媒质。
在第5类双绞线上传输千兆位的信号，设计者将面临巨大的挑战，这些挑战来自于线缆信号的衰减，回波及串扰（见图二）。
衰减是由于线缆阻抗而引起的能量的减少，并随着频率的升高而增大。
回波是由于信号的双向传输而引起的，即发射信号和接收信号都在同一对线中进行。
我们通常用回波损耗来测量回波带来的影响。
串扰是指相邻线对间信号的相互干扰，分为近端串扰和远端串扰。
网络工程师考试试题解析007
例题1（2007年5月试题11）关于多模光纤，下面的描述中错误的是（11）。
（11）A．多模光纤的芯线由透明的玻璃或塑料制成B．多模光纤包层的折射率比芯线的折射率低C．光波在芯线中以多种反射路径传播D．多模光纤的数据速率比单模光纤的数据速率高例题分析本题考查多模光纤的特性。
现在有两种不同类型的光纤，分别是单模光纤和多模光纤（所谓“模”就是指以一定的角度进入光纤的一束光线）。
多模光纤使用发光二极管（LED）作为发光设备，而单模光纤使用的则是激光二极管（LD）。
多模光纤允许多束光线穿过光纤。
因为不同光线进入光纤的角度不同，所以到达光纤末端的时间也不同。
这就是我们通常所说的模色散。
色散从一定程度上限制了多模光纤所能实现的带宽和传输距离。
正是基于这种原因，多模光纤一般被用于同一办公楼或距离相对较近的区域内的网络连接。
单模光纤只允许一束光线穿过光纤。
因为只有一种模态，所以不会发生色散。
使用单模光纤传递数据的质量更高，传输距离更长。
单模光纤通常被用来连接办公楼之间或地理分散更广的网络。
如果使用光纤作为传输介质，还需增加光端收发器等设备，价格比较昂贵，在一般的应用中并不采用。
例题答案（11）D例题2（2008年5月试题64）快速以太网物理层规范100BASE-TX规定使用（64）。
（64）A．1对5类UTP，支持10M/100M自动协商B．1对5类UTP，不支持10M/100M自动协商C．2对5类UTP，支持10M/100M自动协商D．2对5类UTP，不支持10M/100M自动协商例题分析本题考查100BASE-TX的传输介质特性。
计算机局域网中的双绞线可分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两大类：STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率，但价格较高，安装也比较复杂；UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活。
除某些特殊场合（如受电磁辐射严重、对传输质量要求较高等）在布线中使用STP外，一般情况下我们都采用UTP。
多模和单模光纤的极限传输距离
1.1000Base-SX 及1000Base-LX是什么意思?短波长光传输1000Base-SX、长波长光传输1000Base-LX多模光纤可以分为长波激光(称为1000BaseLX)和短波激光(称为1000BaseSX)。
2.千兆位以太网标准问题：请问多模和单模光纤的极限传输距离是多少？标准光纤类型光纤直径（μm）最大传输距离1000base-sx多模 62.5 260m1000base-sx多模 50 525m1000base-lx多模 62.5 550m1000base-lx多模 50 550m1000base-lx单模 9 3000m100base-fx多模：2km单模：60-70km超过500m建议用单模！如要上千兆：多模62.5/125 275米以下50/125 550米以下单模没有要求如只要上百兆：多模62.5/125 2000米以下50/125 2000米以下单模没有要求局域网与广域网的接口标准局域网接口电缆标准10base-t：双绞线电缆，一般都使用 rj-45 连接器；最大有效传输距离是距集线器 100m，即使是高质量的5类双绞线也只能达到150m 。
其匹配电阻为120欧。
10base5：粗同轴电缆，采用插入式分接头；采用基带信号；最大支持段长为 500m，最多段数为100。
其匹配电阻为75欧。
10base2 ：细同轴电缆，接头采用工业标准的bnc 连接器组成 t 型插座；使用范围只有200米，每一段内仅能使用30 台计算机，段数最高为 30。
其匹配电阻为50欧。
100base-tx：使用 5 类以上双绞线，网段长度最长可为100m。
100base-fx ：使用一对多模或者单模光纤，使用多模光纤的时候，计算机到集线器之间的距离最大可到2km，使用单模光纤时最大可达10km。
1000base-t：使用 5 类以上双绞线，网段长度最长可为100m。
1000base-f：使用一对多模或者单模光纤，使用多模光纤的时候，计算机到集线器之间的距离最大可到300-550m（500m），使用单模光纤时最大可达3km。

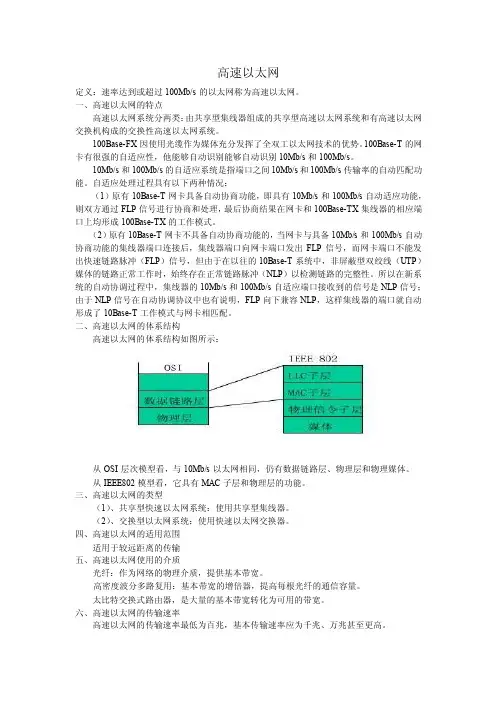

高速以太网——精选推荐
高速以太网定义：速率达到或超过100Mb/s的以太网称为高速以太网。
一、高速以太网的特点高速以太网系统分两类：由共享型集线器组成的共享型高速以太网系统和有高速以太网交换机构成的交换性高速以太网系统。
100Base-FX因使用光缆作为媒体充分发挥了全双工以太网技术的优势。
100Base-T的网卡有很强的自适应性，他能够自动识别能够自动识别10Mb/s和100Mb/s。
10Mb/s和100Mb/s的自适应系统是指端口之间10Mb/s和100Mb/s传输率的自动匹配功能。
自适应处理过程具有以下两种情况：（1）原有10Base-T网卡具备自动协商功能，即具有10Mb/s和100Mb/s自动适应功能，则双方通过FLP信号进行协商和处理，最后协商结果在网卡和100Base-TX集线器的相应端口上均形成100Base-TX的工作模式。
（2）原有10Base-T网卡不具备自动协商功能的，当网卡与具备10Mb/s和100Mb/s自动协商功能的集线器端口连接后，集线器端口向网卡端口发出FLP信号，而网卡端口不能发出快速链路脉冲（FLP）信号，但由于在以往的10Base-T系统中，非屏蔽型双绞线（UTP）媒体的链路正常工作时，始终存在正常链路脉冲（NLP）以检测链路的完整性。
所以在新系统的自动协调过程中，集线器的10Mb/s和100Mb/s自适应端口接收到的信号是NLP信号；由于NLP信号在自动协调协议中也有说明，FLP向下兼容NLP，这样集线器的端口就自动形成了10Base-T工作模式与网卡相匹配。
二、高速以太网的体系结构高速以太网的体系结构如图所示：从OSI层次模型看，与10Mb/s以太网相同，仍有数据链路层、物理层和物理媒体。
从IEEE802模型看，它具有MAC子层和物理层的功能。
三、高速以太网的类型（1）、共享型快速以太网系统：使用共享型集线器。
（2）、交换型以太网系统：使用快速以太网交换器。
四、高速以太网的适用范围适用于较远距离的传输五、高速以太网使用的介质光纤：作为网络的物理介质，提供基本带宽。
必知的信息科技上-第二章
第二章局域网【IEEE802参考模型】1980年2月美国电气和电子工程师学会成立IEEE802委员会，主要负责局域网标准的制定。
目前许多802标准现已成为ISO国际标准。
物理层的主要功能：● 信号的编码与译码；● 为进行同步用的前同步码(preamble)的产生与去除；● 比特的发送与接收。
MAC子层的主要功能：数据链路层中与接入各种传输媒体有关的问题都放在MAC子层，即：● 将上层交下来的数据封装成帧进行发送；接收时，拆卸封装帧的部分，将剩下的数据交给上层。
● MAC帧的寻址，即MAC帧由哪个站（源站）发出，被哪个站／哪些站接收（目的站）。
● 比特差错检测；● 实现和维护MAC协议；LLC子层的主要功能：数据链路层中与媒体接入无关的部分都集中在逻辑链路控制LLC子层，即：● 建立和释放数据链路层的逻辑连接；● 提供与高层的接口；● 差错控制；● 给帧加上序号。
至此可知：在局域网中，将数据链路层分成两个子层的根本目的在于：● LLC子层及其上面看不到具体的局域网。
或者说，局域网对LLC子层是透明的。
● 只有进入到MAC子层才可看见所连接的是什么标准的局域网(总线网、令牌总线网或令牌环形网)。
MAC帧是MAC子层的PDU；【IEEE802.3标准及以太网】以太网（Ethernet）自Xerox、DEC和Intel公司推出以来获得了巨大成功。
1985年，IEEE802委员会吸收以太网IEEE802.3标准。
IEEE802.3标准描述了运行在各种介质上的、数据传输率从1Mbps到10Mbps的所有采用CSMA/CD协议的局域网，定义了OSI参考模型中的数据链路层的一个子层（介质访问控制（MAC）子层）和物理层，而数据链路层的逻辑链路控制（LLC）子层由IEEE802.2描述。
随着技术的发展，以太网推出了扩展的版本。
IEEE802.3标准主要有：IEEE 802.3ac: 描述VLAN的帧扩展（1998）。
Cisco Catalyst 2960系列交换机(产品概述)
Cisco Catalyst 2960系列交换机产品概述Cisco® Catalyst® 2960系列智能以太网交换机是一个全新的、固定配置的独立设备系列，提供桌面快速以太网和千兆以太网连接，可为入门级企业、中型市场和分支机构网络提供增强LAN服务。
Catalyst 2960系列具有集成安全特性，包括网络准入控制(NAC)、高级服务质量(QoS)和永续性，可为网络边缘提供智能服务。
Cisco Catalyst 2960系列提供：•为网络边缘提供了智能特性，如先进的访问控制列表 (ACL)和增强安全特性•双介质上行链路端口提供了千兆以太网上行链路灵活性，可以使用铜缆或光纤上行链路端口—每个介质上行链路端口都有一个10/100/1000以太网端口和一个小型可插拔(SFP)千兆以太网端口，在使用时其中一个端口激活，但不能同时使用这两个端口•通过高级QoS、精确速率限制、ACL和组播服务，实现了网络控制和带宽优化•通过多种验证方法、数据加密技术和基于用户、端口和MAC地址的网络准入控制，实现了网络安全性•通过思科网络助理，简化了网络配置、升级和故障诊断•使用Smartports自动配置特定应用配置Cisco Catalyst 2960系列包括以下交换机（如图1所示）：•Cisco Catalyst 2960-24TT：24个10/100以太网端口和2个10/100/1000固定以太网上行链路端口；1机架单元(RU)•Cisco Catalyst 2960-48TT：48个10/100以太网端口和2个10/100/1000固定以太网上行链路端口；1 RU•Cisco Catalyst 2960-24TC：24个10/100以太网端口和2个双介质上行链路端口；1 RU •Cisco Catalyst 2960-48TC：48个10/100以太网端口和2个双介质上行链路端口；1 RU •Cisco Catalyst 2960G-24TC：24个10/100/1000以太网端口，其中4个为双介质端口；1 RU图1 Cisco Catalyst 2960系列交换机Cisco Catalyst 2960系列软件镜像提供了一系列丰富的智能服务，包括高级QoS、速率限制和ACL。
1000Base-X是什么意思？
1000Base-X是什么意思？以太网的分类一、标准以太网最开始以太网只有10Mbps的吞吐量，它所使用的是CSMA／CD （带有冲突检测的载波侦听多路访问）的访问控制方法，通常把这种最早期的10Mbps以太网称之为标准以太网。
以太网主要有两种传输介质，那就是双绞线和同轴电缆。
所有的以太网都遵循IEEE 802.3标准，下面列出是IEEE 802.3的一些以太网络标准，在这些标准中前面的数字表示传输速度，单位是“Mbps”，最后的一个数字表示单段网线长度（基准单位是100m），Base表示“基带”的意思，Broad代表“带宽”。
·10Base－5 使用粗同轴电缆，最大网段长度为500m，基带传输方法；·10Base－2 使用细同轴电缆，最大网段长度为185m，基带传输方法；·10Base－T 使用双绞线电缆，最大网段长度为100m；·1Base－5 使用双绞线电缆，最大网段长度为500m，传输速度为1Mbps；·10Bro ad－36 使用同轴电缆（RG－59／U CATV），最大网段长度为3600m，是一种宽带传输方式；·10Base－F 使用光纤传输介质，传输速率为10Mbps；二、快速以太网（Fast Ethernet）随着网络的发展，传统标准的以太网技术已难以满足日益增长的网络数据流量速度需求。
在1993年10月以前，对于要求10Mbps以上数据流量的LAN应用，只有光纤分布式数据接口（FDDI）可供选择，但它是一种价格非常昂贵的、基于100Mpbs光缆的LAN。
1993年10月，Grand Junction公司推出了世界上第一台快速以太网集线器Fastch10／100和网络接口卡FastNIC100，快速以太网技术正式得以应用。
随后Intel、SynOptics、3COM、BayNetworks等公司亦相继推出自己的快速以太网装置。
