液压传动课程设计-镗床

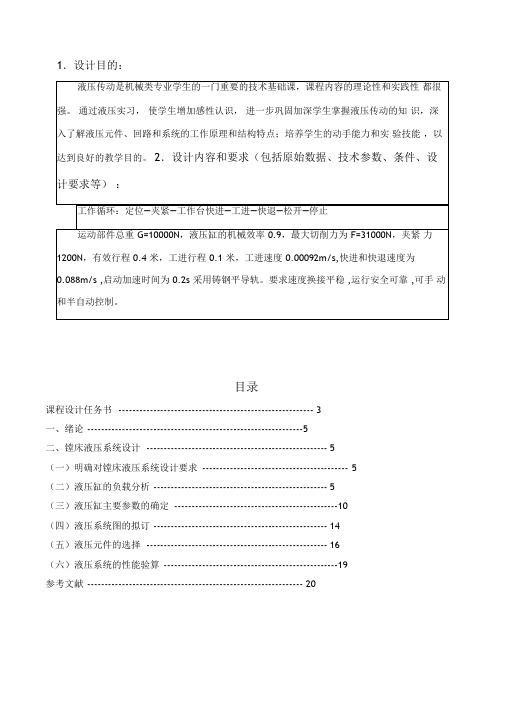

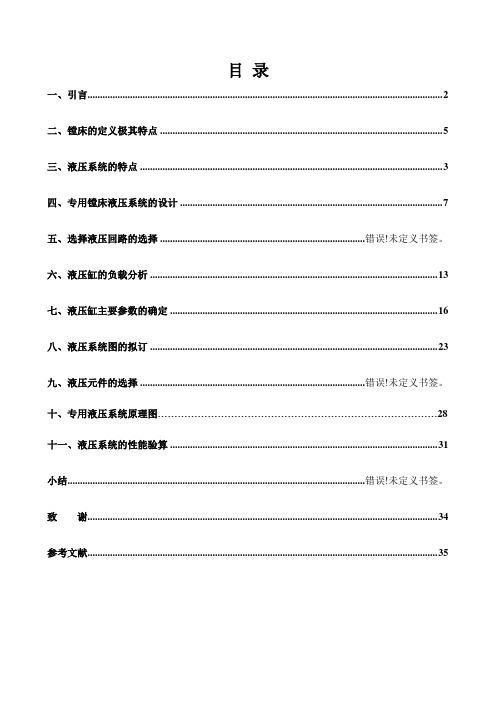

目录一、引言 (2)二、镗床的定义极其特点 (5)三、液压系统的特点 (3)四、专用镗床液压系统的设计 (7)五、选择液压回路的选择 .................................................................................. 错误!未定义书签。

六、液压缸的负载分析 (13)七、液压缸主要参数的确定 (16)八、液压系统图的拟订 (23)九、液压元件的选择 .......................................................................................... 错误!未定义书签。

十、专用液压系统原理图 (28)十一、液压系统的性能验算 (31)小结....................................................................................................................... 错误!未定义书签。

致谢.. (34)参考文献 (35)一、引言液压技术是现代机械工程的基本技术构成和现代控制工程的基本技术要素，是一门新的技术。

上个世纪60年代以后，随着原子能科学、空间技术、计算机技术的发展，液压技术也得到了很大的发展，渗透到国民经济的各个领域之中，在工程机械、冶金、军工、农机、汽车、轻纺、船舶、石油、航空、和机床工业中，液压技术也得到了普遍的应用。

当前液压技术正向高压、高速、大功率、高效率、低噪声、低消耗、经久耐用、高度集成化等方向发展；同时，新型液压元件的应用，液压系统的计算机辅助设计、计算机仿真和优化、微机控制等工作，也取得日益取得了显著的成果。

应用液压技术的程度已成为衡量一个国家工业化水平的重要标志之一。

正确合理地设计与使用液压系统，对于提高各类液压机械及装置的工作品质和经济性能具有重要意义。

目前，我国机械工业在认真消化、推广从国外引进的先进液压技术的同时，大力研制开发国产液压件新产品（如中高压齿轮泵、比例阀、叠加阀及新系列中高压阀等），加强产品质量的可靠性和新技术应用的研究，积极采用国际标准和执行新的国家标准，合理调整产品结构，对一些性能差的不符合国家标准的液压件产品采取逐步淘汰的措施。

可以看出，液压传动技术在我国的应用与发展已经进入了一个崭新的历史阶段。

为了满足机床对液压系统的工作要求，液压系统中采用双泵供油、多缸动作互不干扰回路，综合考虑选用液压元件、管件、标准紧固件，及电动机、油箱等。

同时在设计液压站时考虑到结构上的合理布置，以便于安装与维护。

绘制液压站装配图时，应用CAD软件进行操作。

在镗床液压系统设计时，首先要明确镗床对液压系统要求，对液压系统的工作进行分析，拟定液压系统原理图，并计算和合理选择液压元件，其目的是为了选择液压泵、控制阀、液压辅件等。

镗床液压系统设计，被加工零件是缸体，机床循环时间为5分钟，机床要完成的动作为：装入工件，按启动按钮，油泵工作，定位夹紧后，右头镗杆快进，工进，同时立头和左头快进，工进、快退到原位，右头工进后，慢退20,快退300,夹紧松开，同时定位缸复位，卸工件，一个循环完成。

各头能单独调整，先定位，后夹紧，工件不夹紧时不能工作。

液压传动在防漏、治污、降噪、减震、节能和材质研究等各个方面都有长足的进步，它和电子技术的结合也由拼装、混合到整合，步步深入。

时至今日，在尽可能小的空间内传出尽可能大的功率并加以精确控制这一点上，液压传动已稳居各种传动方式之首，无可替代。

这种情况使液压传动的元件类型、油路结构、系统设计和制作工艺等都发生了深刻的变化，也改变了人们对它的认识、分析和综合的方式方法。

二、镗床的定义极其特点在15世纪就已经出现了水力驱动的炮筒镗床。

1769年J.瓦特取得实用蒸汽机专利后，汽缸的加工精度就成了蒸汽机的关键问题。

1774年英国人J.威尔金森发明炮筒镗床，次年用于为瓦特蒸汽机加工汽缸体。

1776年他又制造了一台较为精确的汽缸镗床。

1880年前后，在德国开始生产带前后立柱和工作台的卧式镗床。

为适应特大、特重工件的加工，20世纪30年代发展了落地镗床。

随着铣削工作量的增加，50年代出现了落地镗铣床。

20世纪初，由于钟表仪器制造业的发展，需要加工孔距误差较小的设备，在瑞士出现了坐标镗床。

为了提高镗床的定位精度，已广泛采用光学读数头或数字显示装置。

有些镗床还采用数字控制系统实现坐标定位和加工过程自动化。

主要用镗刀对工件已有的预制孔进行镗削的机床。

通常，镗刀旋转为主运动，镗刀或工件的移动为进给运动。

它主要用于加工高精度孔或一次定位完成多个孔的精加工，此外还可以从事与孔精加工有关的其他加工面的加工。

使用不同的刀具和附件还可进行钻削、铣削、切它的加工精度和表面质量要高于钻床。

镗床是大型箱体零件加工的主要设备。

螺纹及加工外圆和端面等。

镗床分为卧式镗床、落地镗铣床、金刚镗床和坐标镗床等类型(见彩图)。

①卧式镗床：应用最多、性能最广的一种镗床，适用于单件小批生产和修理车间。

②落地镗床和落地镗铣床：特点是工件固定在落地平台上，适宜于加工尺寸和重量较大的工件,用于重型机械制造厂。

③金刚镗床:使用金刚石或硬质合金刀具，以很小的进给量和很高的切削速度镗削精度较高、表面粗糙度较小的孔，主要用于大批量生产中。

④坐标镗床：具有精密的坐标定位装置，适于加工形状、尺寸和孔距精度要求都很高的孔，还可用以进行划线、坐标测量和刻度等工作，用于工具车间和中小批量生产中。

其他类型的镗床还有立式转塔镗铣床、深孔镗床和汽车、拖拉机修理用镗床等。

尽管现在仍有采用镗模、导套、台式铣镗床后立柱支承长镗杆或人工找正工件回转180°等方法实施长孔镗削的实例，但近些年来，一方面由于数控铣镗床和加工中心大量使用，使各类卧式铣镗床的坐标定位精度和工作台回转分度精度有了较大提高，长孔镗削逐渐被高效的工作台回转180°自定位的调头镗孔另一方面形床身布局之普通或数控刨台式铣镗床的大量生产和应用，从机床结构上使工作台回转180°自定位的调头镗孔，几乎成为在该种机床上镗削长孔的唯一方法。

铣镗床调头镗孔同轴度的主要因素与台式铣镗床一样，也是工作台回转180°调头的分度误差da 和为使调头前已镗成的半个长孔d1轴线，在调头后再次与镗轴轴线重合而镗削长孔之另一半孔d2，所需工作台横（x）向移动Lx=2lx的定位误差dx2。

而且工作台回转180°前后，台面在xy坐标平面内产生的倾角误差df，在yz平面内产生的倾角误差dy及在y向产生的平移误差dy，也同样是刨台式铣镗床调头镗孔同轴度的重要影响因素。

但镗轴轴线空间位置对调头镗孔同轴度的影响，通常用立柱送进完成孔全长镗削的刨台式铣镗床，与通常用工作台纵移送进的台式铣镗床有明显的不同。

当碰到特定情况，铣镗床必须把立柱固定在纵向床身上的一个合适位置，而用镗轴带着刀具伸出作为镗孔的送进形式时，镗轴轴线与被镗孔名义轴线在xz平面内的交角误差db，在yz平面内的交角误差dg，与台式铣镗床一样，对调头镗孔的同轴度都有重要的影响，并且随着镗轴送进长度的增加，镗轴自重引起之镗杆下挠变形，也对调头镗孔的同轴度产生较大影响。

与台式铣镗床所不同的是，刨台式铣镗床的镗轴伸出镗孔时，可纵向移动的立柱必须固置在纵床身上一个确定的位置，并且重要的是这个确定位置可以且应该被选择。

三、液压系统特点一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。

动力元件的作用是将原动机的机械能转换成液体的压力能，指液压系统中的油泵，它向整个液压系统提供动力。

液压泵的结构形式一般有齿轮泵、叶片泵和柱塞泵。

执行元件(如液压缸和液压马达)的作用是将液体的压力能转换为机械能，驱动负载作直线往复运动或回转运动。

控制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。

根据控制功能的不同，液压阀可分为压力控制阀、流量控制阀和方向控制阀。

压力控制阀又分为益流阀(安全阀)、减压阀、顺序阀、压力继电器等；流量控制阀包括节流阀、调整阀、分流集流阀等；方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。

根据控制方式不同，液压阀可分为开关式控制阀、定值控制阀和比例控制阀。

辅助元件包括油箱、滤油器、油管及管接头、密封圈、快换接头、高压球阀、胶管总成、测压接头、压力表、油位油温计等。

液压油是液压系统中传递能量的工作介质，有各种矿物油、乳化液和合成型液压油等几大类。

液压系统由信号控制和液压动力两部分组成，信号控制部分用于驱动液压动力部分中的控制阀动作。

液压动力部分采用回路图方式表示，以表明不同功能元件之间的相互关系。

液压源含有液压泵、电动机和液压辅助元件；液压控制部分含有各种控制阀，其用于控制工作油液的流量、压力和方向；执行部分含有液压缸或液压马达，其可按实际要求来选择。

在分析和设计实际任务时，一般采用方框图显示设备中实际运行状况。

空心箭头表示信号流，而实心箭头则表示能量流。

实际中，另一种编号方式就是对液压系统中所有元件进行连续编号，此时，元件编号应该与元件列表中编号相一致。

这种方法特别适用于复杂液压控制系统，每个控制回路都与其系统编号相对应。

开式液压系统的特点（1）一般采用双泵或三本供油，先导油由单独的先导泵提供。

有些液压执行元件所需功率大需要合流供油，合流有两种方式：①阀内合流。

一般有双泵合流供给一个阀杆，在由该阀一般杆控制供油给所需合流的液压执行元件。

该合流方式的阀杆的孔径设计需要考虑多泵供油所虚的流通面积。

②阀外合流。

双泵分别通过各自阀杆，通过两阀泛联动操纵，在阀杆外合流供油给所需合流的液压执行元件。

虽然操纵结构相对复杂、体积较大，但由于流经阀杆的饿是单泵流量，阀杆孔径相对较小，而且有可能与其他阀杆通用。

（2）多路阀常进行分块且分泵供油，每一阀组根据实际需要可利用直通供油道和并联供油道两种油道。

前者可实现优先供油，既上游阀杆动作时，压力油就供给该阀杆操纵的液压元件，而下游阀杆操纵的液压元件就不能动作。

后者可实现并供油。

（3）为满足多种作业工况及复合动作要求，一般采用简单的通断型二位二痛阀和插装阀，把油从某一油路直接引到另一油路，并往往采用单向阀防止油回流，构成单向通道。

通断阀操纵有以下3种方式：①采用先导操纵油联动操纵，先导操纵油在控制操纵阀杆移动的同时，联动操纵通断阀。

②采用操纵阀中增加一条油道作为控制通断阀的油道，这样在操纵操纵阀的同时，也操纵了通断阀的开闭。

开式油路的另一缺点是:当一个泵供多个执行器同时动作时，因液压油首先向负载轻的执行器流动，导致高负载的执行器动作困难，因此，需要对负载轻的执行器控制阀杆进行节流。
