静态路由配置实验报告

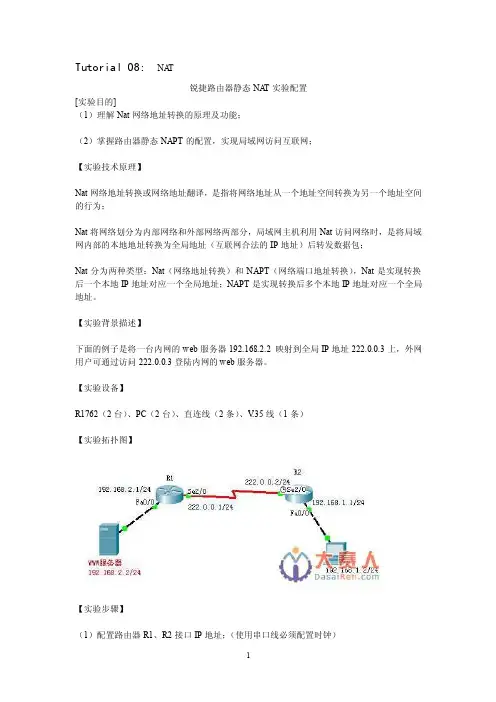

锐捷路由器静态nat实验配置
Tutorial 08: NA T锐捷路由器静态NA T实验配置[实验目的]（1）理解Nat网络地址转换的原理及功能；（2）掌握路由器静态NAPT的配置，实现局域网访问互联网；【实验技术原理】Nat网络地址转换或网络地址翻译，是指将网络地址从一个地址空间转换为另一个地址空间的行为；Nat将网络划分为内部网络和外部网络两部分，局域网主机利用Nat访问网络时，是将局域网内部的本地地址转换为全局地址（互联网合法的IP地址）后转发数据包；Nat分为两种类型：Nat（网络地址转换）和NAPT（网络端口地址转换），Nat是实现转换后一个本地IP地址对应一个全局地址；NAPT是实现转换后多个本地IP地址对应一个全局地址。
【实验背景描述】下面的例子是将一台内网的web服务器192.168.2.2 映射到全局IP地址222.0.0.3上，外网用户可通过访问222.0.0.3登陆内网的web服务器。
【实验设备】R1762（2台）、PC（2台）、直连线（2条）、V.35线（1条）【实验拓扑图】【实验步骤】（1）配置路由器R1、R2接口IP地址；（使用串口线必须配置时钟）（2）配置R1、R2缺省路由；用show ip route查看路由表，已有静态路由S项。
（3）内部源地址静态NAPTR1(config)#interface fastethernet 0/0R1 (config-if)#ip Nat inside！定义F0/0为内部网接口。
R1 (config)#interface serial 2/0R1 (config-if)#ip Nat outside！定义S2/0为外部网接口。
R1(config)#ip Nat inside source static 192.168.2.2 222.0.0.3【实验测试】（1）在服务器192.168.2.2上配置web服务；请在根目录下新建一个index.html的静态网页（2）在远程客户机测试访问192.168.2.2的网页；使用http://222.0.0.3访问内部web服务器地址;（3）在路由器R1上查看NAPT映射关系；R1r#show ip Nat translations在进行登陆web前，先show ip Nat translations一下，等登陆web后，再执行一次show ip Nat translations。
计算机网络实验二
福建农林大学金山学院实验报告系（教研室）：信息与机电工程系专业：计算机科学与技术年级：2013 实验课程：计算机网络姓名：王鑫学号：实验室号：_计算机号：实验时间：指导教师签字：成绩：实验2：路由器常用协议配置一、实验目的和要求1.掌握路由器基本配置原理2.理解路由器路由算法原理3.理解路由器路由配置方法二、实验项目内容1.掌握路由器静态路由配置2.掌握路由器RIP动态路由配置3.路由器OSPF动态路由配置三、实验环境1. 硬件：PC机；2. 软件：Windows操作系统、Packet tracer 6.0 。
四、实验原理及实验步骤路由器单臂路由配置(选做)实验目标掌握单臂路由器配置方法；通过单臂路由器实现不同VLAN之间互相通信；实验背景某企业有两个主要部门，技术部和销售部，分处于不同的办公室，为了安全和便于管理对两个部门的主机进行了VLAN的划分，技术部和销售部分处于不同的VLAN。
现由于业务的需求需要销售部和技术部的主机能够相互访问，获得相应的资源，两个部门的交换机通过一台路由器进行了连接。
技术原理单臂路由：是为实现VLAN间通信的三层网络设备路由器，它只需要一个以太网，通过创建子接口可以承担所有VLAN的网关，而在不同的VLAN间转发数据。
实验步骤新建packer tracer拓扑图当交换机设置两个Vlan时，逻辑上已经成为两个网络，广播被隔离了。
两个Vlan的网络要通信，必须通过路由器，如果接入路由器的一个物理端口，则必须有两个子接口分别与两个Vlan对应，同时还要求与路由器相连的交换机的端口fa 0/1要设置为trunk，因为这个接口要通过两个Vlan的数据包。
检查设置情况，应该能够正确的看到Vlan和Trunk信息。
计算机的网关分别指向路由器的子接口。
配置子接口，开启路由器物理接口。
默认封装dot1q协议。
配置路由器子接口IP地址。
实验设备PC 2台；Router_2811 1台；Switch_2960 1台路由器静态路由配置实验目标●掌握静态路由的配置方法和技巧；●掌握通过静态路由方式实现网络的连通性；●熟悉广域网线缆的链接方式；实验背景学校有新旧两个校区，每个校区是一个独立的局域网，为了使新旧校区能够正常相互通讯，共享资源。
配置静态路由与VPN
配置静态路由与VPN实验项⽬配置静态路由和VPN【实验⽬的】1．理解NAT的⼯作过程及其原理；2．学会安装NAT服务器；3．能够独⽴配置并管理⼀个NAT服务器。
路由部分按书上要求，配置实现第7章，图7-9所⽰的拓扑结构(⽤静态路由实现)。
VPN部分1、设置VPN服务器IP地址：192.168.XX.1(XX为学号后两位)。
2、设置VPN地址池为192.168.XX.20 ~ 192.168.XX.40。
3、验证VPN拨⼊实验。
【实验环境】1．装有Windows2003/XP操作系统的计算机；2．如果系统中没有安装远程访问及路由组件，需要有Windows2003/XP的安装盘或其安装⽂件包。
【重点和难点】重点：1.实现上图中的拓扑结构，实现跨越2个局域⽹的两台主机能够相互访问2.在实现拓扑结构的过程中，深⼊理解局域⽹之间以及局域⽹内部的路由访问难点：在实现上图拓扑结构的时候，会有各个主机之间⽆法相互访问的情况。
【实验内容及步骤】⼀．实现静态路由访问（如上图的拓扑结构）：1.按照上图的拓扑结构，打开4台虚拟机，其中2台客户机，2台服务器，并标记为A（XP）、B（SERVER）、C(XP)、D(SERVER)2.配置A、D的IP地址分别为10.0.0.1、30.0.0.2将A的默认⽹关设置为10.0.0.2B 的默认⽹关设置为30.0.0.13.B、C服务器要求有2张⽹卡4.B的⼀张⽹卡配置IP地址为10.0.0.2另⼀张为20.0.0.1，，并且将其默认⽹关设置为20.0.0.2，C的⼀张⽹卡配置IP地址为20.0.0.2，并将其默认⽹关设置为：20.0.0.1另⼀张⽹卡配置为30.0.0.15.完成以上的基础设置后，然后按如下的操作设置服务器6.在服务器B中打开管理⼯具中的“路由和访问控制”7.⾸先关闭服务（等待关闭你完成，然后选择“配置并启⽤路由和远程访问”）：8.右键选择“静态路由”：9.按照如下的内容填写配置：10.在服务器C上的配置与以上的步骤相同，只是在创建静态表的时候，按如下填写⼆、VPN的实现：1、打开管理⼯具，进⼊到“远程和路由访问”2、根据向导，安装远程访问和路由服务器3、在配置⼀项的时候，选择第⼀项：“远程访问”：4、勾选VPN5、为服务器指定⼀个地址范围6、按照如下的设置配置⼀个范围的地址7、右键选择“我的电脑”选择“本地⽤户和组”下⾯的⽤户，然后在右边新建⼀个⽤户，命名为VPNuser,并完成相关信息的设置8、右键选择新添加的⽤户“VPNuser”进⼊到它的属性9、在属性菜单下的“拨⼊”选项卡中，选中“允许访问”10、在客户机XP上打开⽹络连接，然后选择“创建⼀个新的连接”11、按照如下的提⽰完成操作。

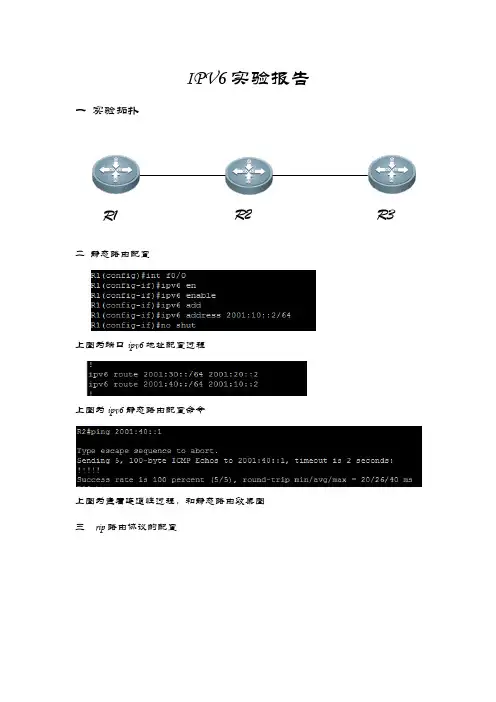

IPV6实验报告
IPV6实验报告
一实验拓扑
R1R2R3二静态路由配置
上图为端口ipv6地址配置过程
上图为ipv6静态路由配置命令
上图为查看连通性过程，和静态路由效果图
三rip路由协议的配置
上图为配置rip路由的过程和命令
查看配置结果
四发布静态路由到rip
上图为静态路由发布过程
查看效果可以看见在rip的条目中多了一条，那是学习的重发布的静态路由
五实验总结
Ipv6的配置和ipv4的配置基本上没有什么变化，，充分体现了ipv6的优势
Ipv6的优势主要体现在5个方面
1 更大的地址空间
2 路由器在处理ipv6的报文男的时候，更快，效率更高。
3 增加多播、流等支持，为qost提供良好的支持，使得多媒体应用能够长远发展。
4 增加自动配置，使得网络的管理更加方便。
快捷。
5 更高的安全性。
路由器实验要求之Serial接口的静态路由配置
路由器实验要求之Serial接⼝的静态路由配置路由器实验要求之Serial接⼝的静态路由配置实验结果参见：实验拓扑Serial接⼝：⾼速同步串⼝，⽤于⼴域⽹连接线路可使⽤v.35线缆实验步骤1. 在路由器Router1上配置接⼝的ip地址Router1（config）# interface fastethernet 0/0Router1（config-if）# ip address IP地址⼦⽹掩码Router1（config-if）# no shutdownRouter1（config-if）# exitRouter1（config）# interface Serial0/0/0Router1（config-if）# ip address IP地址⼦⽹掩码Router1（config-if）# clock rate 64000 !配置DCE的时钟频率Router1（config-if）#no shutdown1. 在路由器Router1上配置静态路由Router1（config）# ip route ⽬的⽹络地址⼦⽹掩码下⼀跳地址验证测试：验证Router1上的静态路由配置Router1# show ip route1. 在路由器Router2上配置接⼝的ip地址Router2（config）# interface fastethernet 0/0Router2（config-if）# ip address IP地址⼦⽹掩码Router2（config-if）# no shutdownRouter2（config-if）# exitRouter2（config）# interface Serial0/0/0Router2（config-if）# ip address IP地址⼦⽹掩码Router2（config-if）#no shutdown1. 在路由器Router2上配置静态路由Router2（config）# ip route ⽬的⽹络地址⼦⽹掩码下⼀跳地址验证测试：验证Router1上的静态路由配置Router2# show ip route使⽤ping命令测试⽹络的互联互通性DCE是Data Circuit-terminating Equipment(数据通信设备) DTE是Data Terminal Equipment(数据终端设备)。
路由器配置及简单路径选择
路由器配置及简单路径选择
实验报告
路由器配置及简单路径选择实验报告
一、实验题目
1.路由器的基本配置及常用命令。
2.网络地址分配和子网掩码设置。
二、实验内容
学习基本的路由配置和常用命令的使用；设置静态路由与RIP协议的配置，熟悉网路地址的分配及子网掩码的设置，利用虚拟机实现路由的数据报的发送，接收，实现一个通路。
三、原理
路由器的作用是检验输入的分组，在网络上选择最佳路径，随后将它们交换到适当的输出端口。
路由器通过一种或多种路由选择算法来确定路由表，路由器之间通过一定的路由协议来交换和共享各自的路由表及路由信息。
四、实际步骤
1.在虚拟中本地网络地址中的属性项intrenet协议对IP地址的分配修改，调整并对子网掩码设置。
如图
2.对PC机组成的路由机进行IP地址的分配并对子网掩码设置
3.ping命令的使用，在路由器里可以象在PC机里一样使用ping命令，来测试网络线路的连通性。
.。
路由器的静态路由实验指导书.docx
实验二 路由器的静态路由学院：信息科学与技术学院专业班级： ________________________ 姓名： ______________________ 学号： ______________________ 教帅评分： __________________ 一、 实验目的：熟悉路山器的静态路山，包括子网和超网的概念。
二、 试验指导书：木试验为2个学时。
木次试验采用Cisco 网络设备仿真软件Packet Tracer 5.0进行，要求用Packet Tracer5.0 搭建一个简单的互联网。
熟悉路由器的静态路由，包括子网和超网的概念。
三、 试验内容：(要求同学将你试验的整个步骤及终端显示都记录在试验内容屮，要求详细记录到每一步操 作，包括拓扑图，命名操作及显示结果。
)• 试验准备1. 按上图的网络拓扑在Packet Tracer 中拖拽图标构造一个简单的网络2. 按图中的要求配置电脑的IP 地址,子网掩码和默认网关3. 按图中要求配置好各路山器的接口 IP,注意广域网的串行链路要在DCE 端配置时钟。
• 配置路由为了实现以上4个网络的两两互通，要求手工配置好两个1841路由器的路由表。
1. 路由器RouterO 检查路由表情况，查看是否具有直连路由。
2. 请仿真检查PCO PING PCI 的ICMP 包的效果，反馈的是什么结果？为什么？答：不能达到。
一•开始没有形成路由表，找不到PCl.o 3. 添加 192.168.0.0/24 及 192.168.1.1/24 网络的静态路由。
步骤如下：RouterO>e nable RouterO#c onfig terminal Router(config)#do show ip routeRouter(config)#ip route 192.168.0.0 255.255.255.0 202.115.80.6 Router(config)#ip route 192.168.1.0 255.255.255.0 202.115.80.64. 请仿真检查PCO PING PCI 的ICMP 包的效果，反馈的是什么结果？为什么？能，手动添加了静态路由表。
14 静态路由配置错误导致的路由环路
计算机网络实验报告
课程名称：计算机网络
实验名称：14 静态路由配置错误导致的路由环路
实验目的
理解静态路由配置错误导致的路由环路
实验步骤
实验总结和体会
一、静态路由配置其实就是指人工去配置路由表
人工配置简单，开销小，但是因为网络状态是不断变化的（例如有时候某个路由器会断开连接等等），所以有局限性
小规模网络会使用
二、使用静态路由配置会发生路由环路的错误
路由环路就是指IP数据报在路由里面转圈，始终找不到目的地址。
原因：
配置错误，例如路由表中下一跳地址写错了
聚合了不存在的网络而导致路由环路：在我们配置路由时其实可以配置聚合路由，聚合路由可以理解为一个“子网”，但是呢，这个子网中会包括了实际没有的目的地址。
网络故障而导致路由环路：例如有路由器一端有一条网线坏了。
路由器及路由协议的配置实验报告
路由器及路由协议的配置实验报告前言：本文是一篇路由器及路由协议的配置实验报告。
在这个实验中，我通过使用网络模拟软件GNS3，学习了路由器的基本配置和路由协议的配置以及实现，这让我对计算机网络的理论知识有了更好的理解。
一、实验环境准备我使用了GNS3模拟软件模拟构建了一个简单的网络拓扑结构，包括两台路由器和两台计算机，如下图所示：在这个网络拓扑中，路由器R1和R2都有两个接口，一个接口与另一个路由器相连，另一个接口连接到计算机。
计算机C1和C2分别连接到路由器R1和R2。
二、路由器的基本配置1.路由器名称和密码的配置在GNS3中右键点击路由器，选择Configure即可进行配置，设置路由器的名称和密码。
在路由器的命令行界面中，输入以下命令进行接口的配置，如下图所示：其中，FastEthernet0/0是该路由器的接口编号，192.168.1.1是该接口的IP地址，255.255.255.0是子网掩码。
同样，对于另一个接口也要进行类似的配置。
3.路由表的配置路由表是路由器用来进行路由选择的重要工具，正确配置路由表可以使路由器能够正常地进行数据包转发。
在刚刚配置的路由器中，由于还没有进行任何路由配置，因此路由表中只包含直连路由，即连接到该路由器上的网络。
在路由器中添加路由时，需要首先指定目的网络，然后指定下一跳路由器的地址。
例如，在路由器R1上添加到网络192.168.2.0/24的路由时，需要使用以下命令：此时在路由表中添加了一项到192.168.2.0/24网络的路由，下一跳路由器的地址是192.168.1.2，即R2的另一个接口的地址。
在网络中使用路由协议可以使路由器自动学习当前可用的路由，从而可以更好地进行数据包转发。
常见的路由协议有RIP、OSPF、BGP等，不同的路由协议有不同的配置方法和特点。
在GNS3中，我配置了一个常见的路由协议RIP和一个基于链路状态的OSPF协议进行实验。
1.RIP路由协议的配置在路由器中配置RIP协议需要使用以下命令：其中版本号为2时是RIPv2协议，network指定要进行路由学习的网络，noauto-summary表示禁止RIP自动汇总。
多个静态路由的设置
解决问题的方法 – 2 配置动态路由
192.168.1.1/24
192.168.3.1/24 1源自2.168.3.2/24 192.168.2.1/24
R1
DDN
DDN
R2
互联网段
192.168.3.0/24 192.168.1.0/24 192.168.2.0/24
由于R2会自动学习到192.168.2.0/24的路由信 息，所以可以使用某种方式使R1和R2互相交流路由 表，从而都学习到全网络的所有网段信息，即建立整 个网络的路由表。
1.2
4.2
路由表 网段
1.0 2.0 4.0
路由表 网段
1.0 2.0 4.0
接口
E0 S0 S0
接口
S0 S0 E0
路由器工作原理－4
1.1 1.0
路由器2接收到数据包， 查看数据包的目标地址， 并查找路由表
Router1 2.1 1.3 E0 S0 Data Router2 2.2 4.3 S0 E0
1.2
4.2
路由表 网段
1.0 2.0 4.0
接口
E0 S0 S0
网段
1.0 2.0 4.0
主机4.2接收到数据包
路由表
接口
S0 S0 E0
直连路由
当在路由器上配置了接口的IP地址，并且接 口状态为up的时候，路由表中就出现直连路 由项
路由表
20.0.0.0/8
网段
10.0.0.0/8 192.168.1.0/24
静态路由配置
本节主要内容: 路由基本原理 路由器的作用 路由协议 静态路由
路由基本原理
什么是路由？
路由
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三峡大学计算机与信息学院
标 准 实 验 报 告
（实验）课程名称 计算机网络
三峡大学计算机与信息学院
实 验 报 告
学生姓名： 郑国安 学 号：2010114130 指导教师：马凯
实验地点： 电气信息楼 实验时间：2013.6.13
一、实验室名称：
二、实验项目名称：
静态路由的配置
三、实验学时： 2学时
四、实验原理：
路由器属于网络层设备，能够根据IP包头的信息，选择一条最
佳路径，将数据包转发出去。实现不同网段的主机之间的互相访
问。
路由器是根据路由表进行选路和转发的。而路由表里就是由一条
条的路由信息组成。路由表的产生方式一般有3种：
直连路由给路由器接口配置一个IP地址，路由器自动产生本接
口IP所在网段的路由信息。
静态路由在拓扑结构简单的网络中，网管员通过手工的方式配置
本路由器未知网段的路由信息，从而实现不同网段之间的连接。
五、实验目的：掌握通过静态路由方式实现网络的连通性。
六、实验内容：
假设校园网通过1台路由器连接到校园外的另1台路由器上，现
要在路由器上做适当配置，实现校园网内部主机与校园网外部主
机的相互通信。通过软件仿真， 实现网络的互连互通，从而实
现信息的共享和传递。
七、实验器材（设备、元器件）：
R2621XM（两台）、Serial DTE线缆（1条）、copper cross-over
线缆（2条）、PC（两台）
八、实验步骤：
打开Cisco Packet Tracer 软件，添加2台Generic路由器
和2台Generic主机，用“自动选择连接类型”把设备连接起来，
如下实验图，其中PC0、PC1为两台工作站主机，Router1、Router2
为两台路由器。
然后按以下步骤完成配置:
步骤1. 在路由器Router1上配置接口的IP地址和串口上的时钟频率。
Router1(config)#
Router1(config-if)# ip address 172.16.1.1 255.255.255.0
Router1(config-if)# no shutdown
Router1(config)# interface serial 1/0
Router1(config-if)# ip address 172.16.2.1 255.255.255.0
Router1(config-if)#clock rate 64000 !配置Router1的时钟频率（DCE）
Router1(config)# no shutdown
验证测试：验证路由器接口的配置。
Router1#show ip interface brief
注意：查看接口的状态。
Router1#show interface serial 1/0
步骤2. 在路由器Router1上配置静态路由。
Router1(config)#ip route 172.16.3.0 255.255.255.0 172.16.2.2
或：
Router1(config)#ip route 172.16.3.0 255.255.255.0 serial 1/0
验证测试：验证Router1上的静态路由配置。
Router1#show ip route
步骤3. 在路由器Router2上配置接口的IP地址和串口上的时钟频率。
Router2(config)# interface fastethernet 0/0
Router2(config-if)# ip address 172.16.3.2 255.255.255.0
Router2(config-if)# no shutdown
!
Router2(config)# interface serial 1/0
Router2(config-if)# ip address 172.16.2.2 255.255.255.0
Router2(config-if)# no shutdown
验证测试：验证路由器接口的配置。
Router2#show ip interface brief
Router2# show interface serial 1/0
步骤4. 在路由器Router2上配置静态路由。
Router2(config)#ip route 172.16.1.0 255.255.255.0 172.16.2.1
或：
Router2(config)#ip route 172.16.1.0 255.255.255.0 serial 1/0
验证测试：验证Router2上的静态路由配置。
Router2#show ip route
步骤5. 测试网络的互连互通性。
C:\>ping 172.16.3.22 !从PC1 ping PC2
C:\>ping 172.16.1.11 !从PC2 ping PC1
【注意事项】
如果两台路由器通过串口直接互连，则必须在其中一端设置时钟频率（DCE）。
【参考配置】
1.路由器Router1的路由表：
2.路由器Router2的路由表
九、实验数据及结果分析：
实验最终拓扑图：
分析：
正确的配置终端设备（电脑）的IP地址和网关，和2个路由器的静
态路由表后，可以实现两个PC机之间的通信！
十、实验结论：通过正确的配置后实现了网络的连通性。
十一、总结及心得体会：
在整个实验过程中，主要是设置PC机的IP地址和路由表，通过软件
的仿真，掌握通过静态路由方式实现网络的连通性，达到了实验目的。
十二、对本实验过程及方法、手段的改进建议：
由于对软件的操作不是很熟悉，导致了实验时间用的比较长，建议老
师先把实验交给我们自己在下面做，到做实验的时候，有哪些地方不
明白的再问，学习的效率会高些。
报告评分：
指导教师签字：
