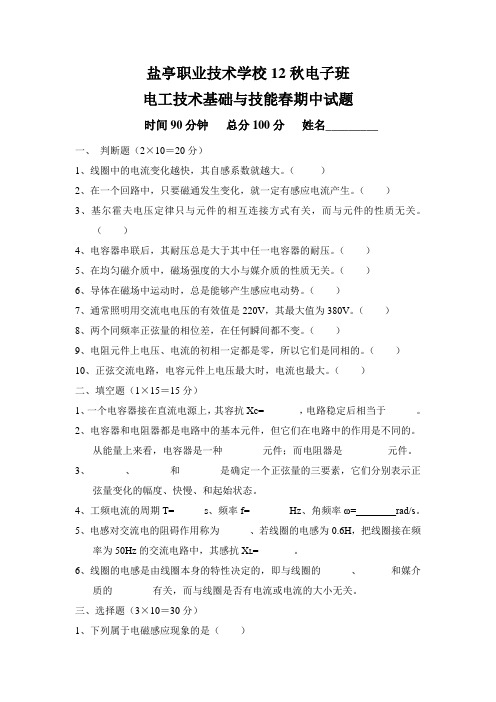

盐亭职业技术学校12秋电子班电工技术基础与技能春期中试题时间90分钟总分100分姓名_________一、判断题（2×10＝20分）1、线圈中的电流变化越快，其自感系数就越大。
（）2、在一个回路中，只要磁通发生变化，就一定有感应电流产生。
（）3、基尔霍夫电压定律只与元件的相互连接方式有关，而与元件的性质无关。
（）4、电容器串联后，其耐压总是大于其中任一电容器的耐压。
（）5、在均匀磁介质中，磁场强度的大小与媒介质的性质无关。
（）6、导体在磁场中运动时，总是能够产生感应电动势。
（）7、通常照明用交流电电压的有效值是220V，其最大值为380V。
（）8、两个同频率正弦量的相位差，在任何瞬间都不变。
（）9、电阻元件上电压、电流的初相一定都是零，所以它们是同相的。
（）10、正弦交流电路，电容元件上电压最大时，电流也最大。
（）二、填空题（1×15＝15分）1、一个电容器接在直流电源上，其容抗Xc=_______，电路稳定后相当于______。
2、电容器和电阻器都是电路中的基本元件，但它们在电路中的作用是不同的。
从能量上来看，电容器是一种________元件；而电阻器是_________元件。
3、_______、_______和________是确定一个正弦量的三要素，它们分别表示正弦量变化的幅度、快慢、和起始状态。
4、工频电流的周期T=______s、频率f=________Hz、角频率ω=________rad/s。
5、电感对交流电的阻碍作用称为______、若线圈的电感为0.6H，把线圈接在频率为50Hz的交流电路中，其感抗X L=_______。
6、线圈的电感是由线圈本身的特性决定的，即与线圈的______、______和媒介质的________有关，而与线圈是否有电流或电流的大小无关。
三、选择题（3×10＝30分）1、下列属于电磁感应现象的是（）A 、通电直导体产生磁场B 、通电直导体在磁场中运动C 、变压器铁心被磁化D 、线圈在磁场中转动发电2、线圈中产生的自感电动势总是（ ）。
中专机电期末测验考试

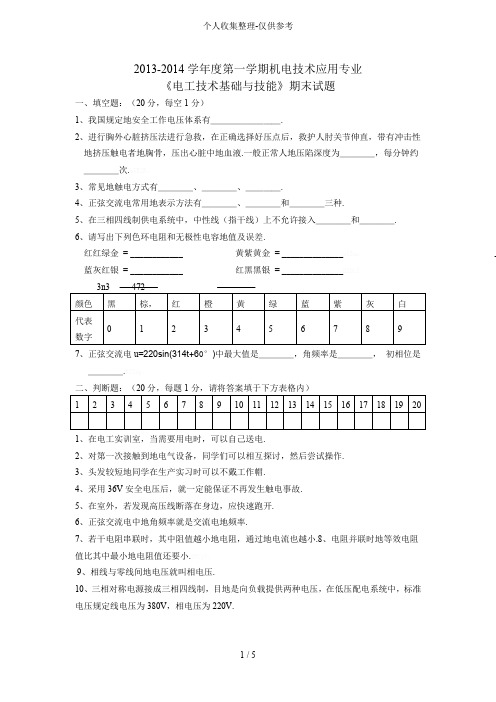

2013-2014学年度第一学期机电技术应用专业《电工技术基础与技能》期末试题一、填空题：（20分，每空1分）1、我国规定地安全工作电压体系有＿＿＿＿＿＿＿＿.2、进行胸外心脏挤压法进行急救，在正确选择好压点后，救护人肘关节伸直，带有冲击性地挤压触电者地胸骨，压出心脏中地血液.一般正常人地压陷深度为＿＿＿＿，每分钟约＿＿＿＿次.3、常见地触电方式有＿＿＿＿、＿＿＿＿、＿＿＿＿.4、正弦交流电常用地表示方法有＿＿＿＿、＿＿＿＿和＿＿＿＿三种.5、在三相四线制供电系统中，中性线（指干线）上不允许接入＿＿＿＿和＿＿＿＿.6、请写出下列色环电阻和无极性电容地值及误差.红红绿金= ____________ 黄紫黄金= ______________蓝灰红银= ____________ 红黑黑银= ______________4727、正弦交流电u=220sin(314t+60°)中最大值是＿＿＿＿，角频率是＿＿＿＿，初相位是＿＿＿＿.二、判断题：（20分，每题1分，请将答案填于下方表格内）1、在电工实训室，当需要用电时，可以自己送电.2、对第一次接触到地电气设备，同学们可以相互探讨，然后尝试操作.3、头发较短地同学在生产实习时可以不戴工作帽.4、采用36V安全电压后，就一定能保证不再发生触电事故.5、在室外，若发现高压线断落在身边，应快速跑开.6、正弦交流电中地角频率就是交流电地频率.7、若干电阻串联时，其中阻值越小地电阻，通过地电流也越小.8、电阻并联时地等效电阻值比其中最小地电阻值还要小.9、相线与零线间地电压就叫相电压.10、三相对称电源接成三相四线制，目地是向负载提供两种电压，在低压配电系统中，标准电压规定线电压为380V，相电压为220V.11、从中性点引出地导线叫中性线，当中性线直接接地时称为零线，又叫地线.12、从各相首端引出地导线叫相线，俗称火线.13、电源通常有直流和交流两大类，直流用字母“AC”表示，交流用字母“DC”表示.（×）14、两相触电要比单相触电危险得多.15、使用指针式万用表测电阻时，档位与量程选择开关打在“RX10档”，若刻度盘上地读数为10，则被测电阻地大小为100Ω.16、电容器与电容量是一个概念.（）17、耐压值为250V地电容接在220V地交流电路中不会被击穿.（）18、变压器只能用于降压.（）19、如果电压高于变压器地额定电压，变压器仍然可以在该电压下使用.（）20、发光二极管（LED）通常情况下脚长地为负极，脚短地为正极.（）三、选择题：（30分，请将答案填于下方表格内）1、电压相同地直流电和工频交流电，对人体地伤害程度（）.A. 交流电大B. 直流电大C. 一样大D.不确定2、电阻值大地导体，其电阻率（）.A. 一定大B. 一定小C. 不一定大3、交流电地三要素是指最大值、频率、（）.A. 相位B. 角度C. 初相角D. 电压4、二极管地主要特性就是( ).A. 整流B. 稳压C. 单向导通D. 反向击穿5、变压器地铁芯采用相互绝缘地薄硅钢片制造, 主要目地是为了降低( ).A. 杂散损耗B. 铜耗C. 涡流损耗D. 磁滞损耗6、我国交流电地频率为50Hz，其周期为（）秒.A．0.01 B.0.02 C.0.1 D.0.27、电路由（）和开关四部分组成.A．电源、负载、连接导线 B.发电机、电动机、母线C. 发电机、负载、架空线路D.电动机、灯泡、连接导线8、正弦交流电地幅值就是（）.A.正弦交流电最大值地2倍B.正弦交流电最大值C.正弦交流电波形正负之和9、当皮肤出汗，有导电液或导电尘埃时，人体电阻将（）.A.下降B.不变C.增大D.不确定10、当发现有人触电，必须尽快（）.A.拨打120电话B.人工呼吸C.使触电者脱离电源D.以上都不对11、空心螺线管插入铁芯后，其磁感应强度（ ）.A. 变大B. 变小C. 不变12、关于电气火灾地防范与扑救，以下说法不正确地是（）A.在制造和安装电气设备时，应减少易燃物B.电气火灾一旦发生，首先要切断电源，进行扑救，并及时报警C.带电灭火时，可使用泡沫灭火剂D.一定要按防火要求设计和选用电气产品13、一电阻两端加15V 电压时，通过3A 地电流，若在两端加18V 电压时，通过它地电流为（）.A.1AB.3AC.3.6AD.5A 14、两根同种材料地电阻丝，长度之比为1:2，横截面积之比为3:2，则它们地电阻之比为（）.A.3:4B.1:3C.3:1D.4:315、电感地单位是（ ）.A 、欧姆B 、亨利C 、法拉四、看图填空.（请把相关名称填入下列空格中.每空1分，共10分）（ ） （ ） （ ） （ ） （ ）（ ） （ ） （ ） （ ） （ ）五、问答题：（20分）1、电气设备火灾地处理与一般火灾处理地方法不同，请说出具体处理方法.（10分）2、如何用万用表辨别三极管地b、c、e极，请说出具体方法.（10分）版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.0YujC。
2013对口高职机电班期末考试理论试题
A.单线矩形螺纹B.单线梯形螺纹C.双线矩形螺纹D.双线锯齿形螺纹18.以下各螺纹标记中为公制细牙普通单线螺纹.旋向为左旋的是A.M10×1—6gB.M30—6g—s—LHC.M10×2/2—6HD.M20×1.5—5g—LH19.已知一外螺纹M20×2LH-6g,能与之相配合的螺纹是A．M20×2-6H B．M20×2LH-6H C．M20×1LH-5g6g D．M20×2LH-5g6g20.用以固定两零件的相对位置，并可传递不大的横向力或转矩的螺纹连接类型是( )A.螺栓连接B.双头螺柱连接C.螺钉连接D.紧定螺钉连接21.当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用__________。
A.螺栓联接B.螺钉联接C.双头螺柱联接D.紧定螺钉联接22.采用凸台或沉头座其目的为。
A.便于放置垫圈B.避免螺栓受弯曲力矩C.减少支承面的挤压应力D.增加支承面的挤压应力23.开口销与槽形螺母属于（）A．增大摩擦为防松 B.机械防松 C.紧固防松 D.粘结防松24. 若两轴的刚性较大、对中性好、工作中载荷平稳转速稳定时，宜选用联轴器。
A. 刚性凸缘B. 十字滑块C. 弹性套柱销D. 齿式25.对于要求有综合位移传递转矩较大、起动频繁、经常正反转的重型机械常选用 __ 联轴器。
A. 凸缘B. 齿式C. 轮胎D. 滑块26.在下列四种类型的联轴器中，能补偿两轴的相对位移以及缓和冲击.吸收振动的是__A. 凸缘联轴器B. 齿式联轴器C. 万向联轴器D. 弹性柱销联轴器27.属于刚性固定式联轴器的是（）A．套筒联轴器 B．弹性圆柱销联轴器 C．尼龙柱销联轴器D．滑块联轴器28.以下运动副不属于低副的是（）A.轴与滑动轴承B.齿轮副C.内燃机与活塞与缸体之间D.连杆大头与曲轴组成的转动副29.选出与其他几项不同的是( )A.抽油机B.缝纫机C.搅拌机D.飞机起落架30. 当急回特性系数为（）时，曲柄摇杆机构才有急回运动。
2013机电一期末考试
机电一年级电力拖动期末考试题评分标准机电一年级电力拖动期末考试题试题内容：用电器元件去控制三相异步电动机的点动电路的安装工艺要求（1）识读控制电路，明确电路所用电器元件及作用，熟悉电路的工作原理。
（2）按表配齐所用电器元件，并进行质量检验。
1）电器元件的技术数据（如型号、规格、额定电压、额定电流等）应完整并符合要求，外观无损伤，备件、附件齐全完好。
2）电器元件的电磁机构动作是否灵活，有无衔铁卡阻等不正常现象。
用万用表检查电磁线圈的通断情况以及各触点的分合情况。
3）接触器线圈额定电压与电源电压是否一致。
（3）在控制板上按布置图安装电器元件，并贴上醒目的文字符号。
工艺要求如下：a. 走线通道应尽可能少，同一通道中的沉底导线，按主、控电路分类集中，单层平行密排，并紧贴敷设面。
b. 同一平面的导线应高低一致或前后一致，不能交叉。
当必须交叉时，该根导线应在接线端子引出时，水平架空跨越，但必须属于走线合理。
c. 布线应横平竖直，变换走向应垂直。
d. 导线与接线端子或线桩连接时，应不压绝缘层、不反圈及不露铜过长。
并做到同一元件、同一回路的不同接点的导线间距离保持一致。
e. 一个电器元件接线端子上的连接导线不得超过两根，每节接线端子板上的连接导线一般只允许连接一根。
f. 布线时，严禁损伤线芯和导线绝缘。
g. 布线时，不在控制板上的电器元件要从端子排上引出。
（4）检验控制板布线正确性。
实验电路连接好后，学生应先自行进行认真仔细的检查，特别是二次接线，一般可采用万用表进行校正，以确认电路连接正确无误。
（5）接电源、电动机等控制板外部的导线。
（6）安装电动机。
（7）连接电动机和按钮金属外壳的保护接地线。
（8）连接电源、电动机等控制板外部的导线。
（9）自检。
（10）交验。
（12）通电试车。
为保证人身安全，在通电试车时，要认真执行安全操作规程的有关规定，一人监护、一人操作。
试车前应检查与通电试车有关的电气设备是否有不安全的因素存在，若查出应立即整改，然后方能试车。
机电专业期末考试题及答案
机电专业期末考试题及答案一、选择题1. 机械工程的研究内容主要包括（）A. 制造工艺与装备B. 电子技术与控制C. 材料科学与工程D. 社会科学与管理答案：A. 制造工艺与装备2. 机床是机械加工生产中的一种重要设备，以下关于机床的说法，正确的是（）A. 数控机床可实现全自动加工B. 机床只能实现金属材料的加工C. 机床只能进行切削加工D. 机床的刀具只能固定在刀架上答案：A. 数控机床可实现全自动加工3. 电机控制是机电一体化技术的核心，以下关于电机控制的说法，正确的是（）A. 变频调速技术仅适用于交流电机B. 直流电机无法实现速度调节C. 电机控制技术对于能源的节约与利用是无关紧要的D. 电机控制系统主要由电气元件组成答案：D. 电机控制系统主要由电气元件组成4. 自动控制系统是实现机电一体化的重要手段，以下关于自动控制系统的说法，正确的是（）A. 自动控制系统仅适用于工业生产领域B. 自动控制系统主要由传感器和执行器组成C. 自动控制系统只能实现开关量控制D. 自动控制系统对于提高生产效率没有作用答案：B. 自动控制系统主要由传感器和执行器组成5. 机器人技术是机电一体化技术的重要组成部分，以下关于机器人技术的说法，正确的是（）A. 机器人技术主要应用于军事领域B. 机器人只能执行固定的任务C. 机器人可以自主学习和适应环境变化D. 机器人技术与人工智能无关答案：C. 机器人可以自主学习和适应环境变化二、填空题1. 机电一体化技术是机械工程、电子工程和计算机科学相结合的一门（）技术。
答案：综合2. 机械传动系统中，能够传递大扭矩和变速比较宽的传动装置是（）。
答案：齿轮传动3. 电机控制系统中，用来控制电机转速的元件是（）。
答案：变频器4. 自动控制系统中，将实际输出信号与期望输出信号进行比较，并对系统进行调整的元件是（）。
答案：控制器5. 机器人技术中，用来感知环境和获取外界信息的装置是（）。
2013机电试题及答案
2013机电试题及答案一、单项选择题（每题2分，共20分）1. 下列选项中，哪一个不是机械传动的类型？A. 齿轮传动B. 皮带传动C. 液压传动D. 电子传动答案：D2. 电动机的额定功率是指在什么条件下的功率？A. 额定电压下B. 额定电流下C. 额定转速下D. 所有选项都是答案：D3. 以下哪个不是液压系统中常用的元件？A. 泵B. 马达C. 传感器D. 变压器答案：D4. 在机械设计中，材料的屈服强度是指：A. 材料开始发生塑性变形的应力B. 材料开始断裂的应力C. 材料开始发生弹性变形的应力D. 材料在拉伸过程中的最大应力答案：A5. 以下哪个不是机械加工的常见方法？A. 车削B. 铣削C. 焊接D. 磨削答案：C6. 伺服电机的工作原理是什么？A. 通过电磁感应产生旋转力B. 通过电磁感应产生直线力C. 通过电磁感应产生振动D. 通过电磁感应产生压力答案：A7. 以下哪个选项不是传感器的类型？A. 温度传感器B. 压力传感器C. 速度传感器D. 声音传感器答案：D8. PLC（可编程逻辑控制器）主要应用于：A. 办公自动化B. 生产自动化C. 家庭自动化D. 交通自动化答案：B9. 以下哪个不是机器人的组成部分？A. 机械臂B. 控制器C. 传感器D. 发动机答案：D10. 以下哪个不是数控机床的特点？A. 高精度B. 高效率C. 高成本D. 灵活性答案：C二、多项选择题（每题3分，共15分）1. 以下哪些是机械传动的特点？A. 传递扭矩B. 传递速度C. 传递热量D. 传递压力答案：A B2. 电动机的常见类型包括：A. 直流电机B. 交流电机C. 步进电机D. 伺服电机答案：A B C D3. 液压系统中的元件主要包括：A. 泵B. 马达C. 控制阀D. 传感器答案：A B C D4. 材料的力学性能包括：A. 硬度B. 韧性C. 导电性D. 屈服强度答案：A B D5. 机械加工的常见方法有：A. 车削B. 铣削C. 铸造D. 焊接答案：A B三、判断题（每题1分，共10分）1. 伺服电机的控制精度比步进电机高。
机电专业期末考试题及答案
机电专业期末考试题及答案一、单项选择题（每题2分，共20分）1. 电动机的三相电流不平衡度不应超过额定电流的（）。
A. 5%B. 10%C. 15%D. 20%答案：B2. 以下哪个不是机械传动的特点？（）A. 效率高B. 结构简单C. 噪音大D. 传动稳定答案：C3. PLC的全称是（）。
A. Programmable Logic ControllerB. Personal Learning ComputerC. Power Line CommunicationD. Personal Life Control答案：A4. 以下哪个是伺服电机的特点？（）A. 转速高B. 体积小C. 精度高D. 价格低廉答案：C5. 机械加工中，刀具材料的硬度应（）。
A. 低于工件材料B. 高于工件材料C. 等于工件材料D. 无要求答案：B6. 以下哪个是液压传动的优点？（）A. 体积小B. 重量轻C. 惯性小D. 惯性大答案：C7. 以下哪个不是传感器的分类？（）A. 温度传感器B. 压力传感器C. 速度传感器D. 功率传感器答案：D8. 机械设计中，静强度与动强度的主要区别在于（）。
A. 材料不同B. 载荷不同C. 计算方法不同D. 使用寿命不同答案：B9. 以下哪个是数控机床的特点？（）A. 操作复杂B. 精度高C. 维护困难D. 成本低廉答案：B10. 以下哪个不是机械零件的失效形式？（）A. 磨损B. 腐蚀C. 断裂D. 变形答案：D二、多项选择题（每题3分，共15分）11. 以下哪些是机械设计的基本要求？（）A. 可靠性B. 安全性C. 经济性D. 美观性答案：ABC12. 以下哪些因素会影响轴承的寿命？（）A. 载荷B. 转速C. 润滑D. 温度答案：ABCD13. 以下哪些是机械传动的类型？（）A. 齿轮传动B. 带传动C. 链传动D. 液压传动答案：ABC14. 以下哪些是机械加工的工艺方法？（）A. 车削B. 铣削C. 磨削D. 焊接答案：ABC15. 以下哪些是电气控制的基本元件？（）A. 接触器B. 继电器C. 断路器D. 传感器答案：ABCD三、判断题（每题1分，共10分）16. 伺服电机的控制精度高于步进电机。
机电专业期末考试题及答案
机电专业期末考试题及答案一、单项选择题（每题2分，共20分）1. 机电一体化系统的核心是（）。
A. 机械系统B. 电子系统C. 控制系统D. 计算机系统答案：C2. 以下哪个不是传感器的分类（）。
A. 温度传感器B. 压力传感器C. 速度传感器D. 重量传感器答案：D3. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程控制器C. 可编程控制逻辑D. 可编程控制单元答案：A4. 伺服电机的控制方式不包括（）。
A. 开环控制B. 闭环控制C. 半闭环控制D. 全开环控制答案：D5. 以下哪个不是机械传动的特点（）。
A. 传动准确B. 传动效率低C. 传动平稳D. 噪音小答案：B6. 以下哪个不是液压系统的组成部分（）。
A. 动力元件B. 执行元件C. 控制元件D. 传感器元件答案：D7. 以下哪个不是数控机床的特点（）。
A. 高精度B. 高效率C. 低自动化D. 操作方便答案：C8. 以下哪个不是机器人的自由度（）。
A. 转动B. 移动C. 伸缩D. 弯曲答案：B9. 以下哪个不是机电一体化系统的基本组成要素（）。
A. 机械系统B. 执行机构C. 检测装置D. 能源系统答案：B10. 以下哪个不是机电一体化系统的设计原则（）。
A. 系统性原则B. 模块化原则C. 经济性原则D. 随意性原则答案：D二、多项选择题（每题3分，共15分）11. 以下哪些是机电一体化系统的特点（）。
A. 高度集成B. 高度自动化C. 高度智能化D. 高度人工化答案：ABC12. 以下哪些是传感器的作用（）。
A. 检测B. 转换C. 处理D. 控制答案：AB13. 以下哪些是PLC的特点（）。
A. 可靠性高B. 编程简单C. 灵活性好D. 价格低廉答案：ABC14. 以下哪些是伺服电机的特点（）。
A. 响应速度快B. 精度高C. 噪音大D. 寿命长答案：ABD15. 以下哪些是机械传动的优点（）。
A. 结构简单B. 制造容易C. 维护方便D. 传动效率低答案：ABC三、判断题（每题2分，共20分）16. 机电一体化系统是指将机械技术、电子技术、计算机技术、控制技术等有机结合在一起的系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盐亭职中2013年秋期末试题
13秋机电专业《电工技术基础与技能》
班级姓名
（满分100分 90分钟完卷）
一、是非题(共15分，每小题1分，正确的打“√”，错误的打“×”)
1、电路中把电能转化为其他形式的能的装置是电源。
( )
2、电路中某点的电位高低与零电位点的选择无关，而电路上某两点间的电压大
小与零电位点的选择有关( )
3、对于电路中任何节点上任意瞬间的电流的代数和为零。
( )
4、由公式R=U/I可知，电阻R的大小由U和I的大小来决定。
( )
5、在电路的设计中，电源短路在必要时是允许的，而部分用电器的短路是绝对
不允许的。
( )
6、平行板电容器的电容量与外加电压和已储存电荷量无关（）
7、变压器是根据互感原理制成的。
（）
8、欧姆定律适合于任何电路和任何电路元件。
( )
9、电容器串联时，各个电容上的电荷量与其电容量成正比。
( )
10、RL串联电路的性质可以是电感性，也可以是电阻性。
( )
11、相电压指每一相线圈或负载上的电压；线电压指每两相线路之间的电压。
( )
12视在功率就是有功功率加上无功功率。
( )
13电源的电动势的大小就等于电路电路闭合时电源两端的电压。
( )
14、当电路的功率因数为1时，则该电路一定是只含电阻的电路。
( )
15、在一个回路中只要磁通发生变化就有感应电流产生。
( )
二、填空题(共24分，每个填空2分)
1、一个最基本的完整电路由电源、开关、导线、四部分组成。
2、电阻元件的伏安特性曲线是过的直线时，称为线型电阻。
3、一段结构均匀的直导线的电阻为R,若将它均匀拉伸为原来的2倍时，它的电
阻变为R.
4、电路中的电流是自由电荷在电压的作用下发生移动而形成的。
5、有极性电容器标有“﹢”的一端必须接在电路的电位端。
6、大亚湾发电站属于发电站。
7、某一电容器，外加电压U=20V，测得电荷量q=4×10-8C,则该电容器的电容量
C= F.
8、将R
1
＞R
2
＞R
3
三只电阻串联在同一电源上，获得功率最大的电阻是。
9、某负载两端电压u=2202sin(314t-220)v,通过它的电流i=222sin(314t-450)A,
则该负载为性负载，因为负载支路两端的电压在相位上
通过该支路的电流。
10、电阻属于元件，电感电容都属于元件。
三、选择题(39分，每小题3分，将你认为最符合题意的答案前的字母番号填入下表格中对应题括号内)
1、下列设备中，一定是电源的是。
A.冰箱
B.发电机
C.白炽灯
D.蓄电池
2、下列场所属于一类负荷的是（）
A.交通枢纽
B.炼钢厂
C.居民家庭
D.电影院
3、把一只“220V 60W”的灯泡接在110V的电源上，其实际功率为（）
A.15W
B.30W
C.60W
D.120W
4、产生串联谐振的条件是（）
A. X L＞Xc
B. X L＝Xc
C. X L＜Xc
D. 都可以
5、在某电路中，若以电路上一点P(在A点的左侧)作为参考点，该电路上A、B 两点间的电压为U AB=10V,则以该电路上另一点Q(在A点的右侧)作为参考点时，A、B 两点间的电压的U AB为（）
A.0V
B.5V
C. 10V
D.20V
6、某电容器的端电压为40V时，它所带的电荷量为0.2C,当它的端电压降为10V时，则（）。
A.电荷量保持不变
B.电容量保持不变
C.电荷量减少一半
D.电容量变成原来的四分之一
7、在电感性负载两端并联合适的电容提高功率因素，下列说法正确的是（）。
A、减少负载的工作电流 B 、减少负载的有功功率
C、减少负载的无功功率
D、减少线路中的电流
甲、乙两导体分别接入同一电路时，测得它们的电流与电压的关系如图所示，则导体（）的电阻比较大·
A.甲B乙 C.一样大 D.无法判断
8、下列说法正确的是（）
A. 用导线把开关、电灯等用电器连接起来就组成一个完整的电路
B. 干电池、蓄电池、发电机、电动机都是电源
C. 电源是电路中供电的装置
D. 用手电筒时，电流方向是由于电池的负极经灯泡流向正极9、无论三相电路是Y连接或△连接,当三相电路负载对称时,其总功率为（）
A. P=3UIcosΦ
B. P=P U+P V+P W
C. P=√3UIcosΦ
D. P=√2UIcosΦ
11、在三相四线制中,当三相负载不平衡时,三相电压相等, 中性线电流( )。
A. 等于零
B. 不等于零
C. 增大
D. 减小
12.对电路起短路、过载、欠压、失压保护低压电器是（）
A.熔断器
B.按钮
C.热继电器
D.空气开关
13、在电感性负载两端并联合适的电容提高功率因素，下列说法正确的是（）。
A、减少负载的工作电流 B 、减少负载的有功功率
C、减少负载的无功功率
D、减少线路的功率损耗
四、综合应用题(共22分，1小题6分、2/3小题各8分)
1、把两只阻值分别为为R
1
=5Ω、R
2
=15Ω的电阻R，电路两端电压为为U=6V,则：（1）将它们组成串联电路时，通过电阻的电流和个电阻两端的电压分别为多少？（2）将它们组成并联电路时，干路上的电流为多少？
2、现有一个50uF的电容，接到电压u =2202sinw t V的工频交流电源上，求：（1）电容的电流的有效值和无功功率（2）若将交流电压改为500Hz时，通过电容的电流又是多少？
3、有一台降压变压器，一次绕组电压为220V, 二次绕组电压为110V, 一次绕组为2200匝，若二次绕组接入10Ω的阻抗，问：（1）变压器的变比（2）二次绕组匝数（3）一、二绕组中电流各是多少。
