轴承套机械加工工艺规程设计
轴承套机械加工工艺规程设计
一、工艺流程设计
1.1 材料准备
轴承套加工所需材料为45#钢，首先要对材料进行检验，确保其质量符合要求。
然后进行锯切，将材料切成所需长度。
1.2 粗加工
将锯切好的材料放入车床中进行粗加工。
首先进行车削，将材料的直径加工至所需尺寸。
然后进行内孔钻孔，将内孔加工至所需尺寸和深度。
1.3 热处理
经过粗加工后的轴承套需要进行热处理，以提高其硬度和耐磨性。
采用淬火+回火的热处理方式，将轴承套淬火至860℃左右，并在空气中冷却。
然后进行回火处理，在温度为180℃左右的炉子中回火1小时左右。
1.4 精加工
经过热处理后的轴承套需要进行精加工。
首先进行外圆磨削，将外圆表面精度提高至Ra0.4μm以下；然后进行内孔磨削，将内孔表面精度
提高至Ra0.8μm以下；最后进行端面平整和倒角加工。
1.5 清洗和检验
经过精加工后的轴承套需要进行清洗和检验。
首先进行表面清洗，将
轴承套表面的油污和金属屑清除干净。
然后进行尺寸检验，确保轴承
套的尺寸和形状符合要求。
最后进行外观检验，确保轴承套表面光洁
无损。
1.6 包装
经过清洗和检验后的轴承套需要进行包装，以防止在运输或储存过程
中受到损坏。
采用塑料袋包装，并放入纸箱中，标明产品名称、规格、数量等信息。
二、工艺参数设计
2.1 车削参数
车床采用C6132A型车床，车刀采用硬质合金刀具。
车削时主轴转速
为500r/min，进给速度为0.15mm/r，切削深度为0.5mm。
2.2 钻孔参数
钻床采用Z512B型钻床，钻头采用硬质合金钻头。
钻孔时主轴转速为100r/min，进给速度为0.05mm/r。
2.3 热处理参数
热处理炉采用RJ2-60型炉子，淬火温度为860℃左右，回火温度为180℃左右，保温时间为1小时左右。
2.4 磨削参数
磨床采用M1420型外圆磨床和M1432A型内圆磨床。
外圆磨削时主轴转速为200r/min，进给速度为0.02mm/r；内孔磨削时主轴转速为300r/min，进给速度为0.01mm/r。
三、工艺控制设计
3.1 材料检验
对材料进行化学成分分析和机械性能测试，确保其质量符合要求。
3.2 粗加工控制
对车刀进行定期检查和更换，确保车削精度和表面质量符合要求。
对钻头进行定期检查和更换，确保钻孔精度和表面质量符合要求。
3.3 热处理控制
严格按照淬火+回火的工艺要求进行操作。
在淬火过程中控制温度、时间和冷却介质的选择，以确保轴承套的硬度和耐磨性符合要求。
在回火过程中控制温度、时间和冷却介质的选择，以确保轴承套的韧性和强度符合要求。
3.4 精加工控制
对磨削刀具进行定期检查和更换，确保磨削精度和表面质量符合要求。
对磨削过程中的冷却液进行控制，以确保轴承套表面不产生裂纹或变形。
3.5 清洗和检验控制
采用清洗液对轴承套表面进行清洗，严格按照尺寸和外观检验标准进
行检验，确保轴承套的质量符合要求。
四、安全生产设计
4.1 机械安全
操作人员必须穿戴好劳动防护用品，并接受必要的机械安全培训。
车床、钻床、磨床等机器设备必须按照规定进行维护和保养，确保其正
常运转。
4.2 热处理安全
淬火过程中必须采取严格的防护措施，防止温度过高导致火灾或爆炸
事故发生。
回火过程中必须注意温度和时间的控制，以避免轴承套质
量受到影响。
4.3 环境安全
对废弃物料和废水进行分类处理和妥善处理，以保护环境。
操作人员必须遵守相关的环保规定和标准，确保生产过程中不会对环境造成污染。
角型轴承箱加工工艺规程及夹具设计

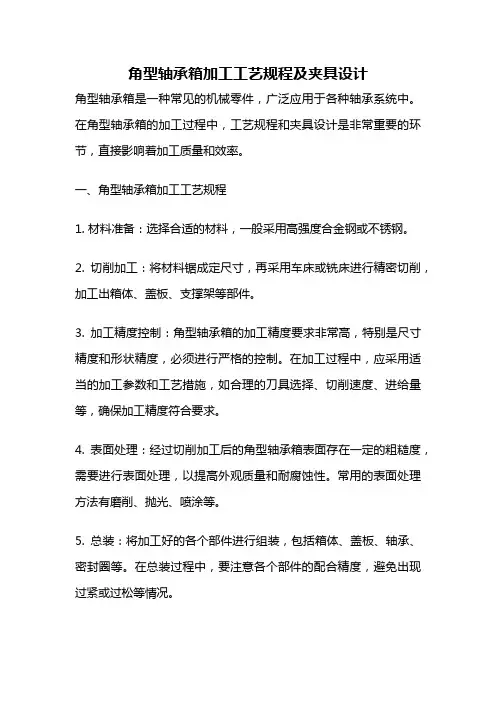

角型轴承箱加工工艺规程及夹具设计角型轴承箱是一种常见的机械零件，广泛应用于各种轴承系统中。
在角型轴承箱的加工过程中，工艺规程和夹具设计是非常重要的环节，直接影响着加工质量和效率。
一、角型轴承箱加工工艺规程1. 材料准备：选择合适的材料，一般采用高强度合金钢或不锈钢。
2. 切削加工：将材料锯成定尺寸，再采用车床或铣床进行精密切削，加工出箱体、盖板、支撑架等部件。
3. 加工精度控制：角型轴承箱的加工精度要求非常高，特别是尺寸精度和形状精度，必须进行严格的控制。
在加工过程中，应采用适当的加工参数和工艺措施，如合理的刀具选择、切削速度、进给量等，确保加工精度符合要求。
4. 表面处理：经过切削加工后的角型轴承箱表面存在一定的粗糙度，需要进行表面处理，以提高外观质量和耐腐蚀性。
常用的表面处理方法有磨削、抛光、喷涂等。
5. 总装：将加工好的各个部件进行组装，包括箱体、盖板、轴承、密封圈等。
在总装过程中，要注意各个部件的配合精度，避免出现过紧或过松等情况。
二、角型轴承箱夹具设计夹具是角型轴承箱加工中不可或缺的工具，它可以固定工件，使其能够在加工过程中保持稳定的位置和方向，保证加工精度。
下面介绍一种常用的角型轴承箱夹具设计方案：1. 夹紧方式：采用机械式卡盘夹紧方式，夹紧力均匀、稳定、可靠。
2. 夹具结构：夹具由底座、卡盘、夹紧螺杆等部件组成。
底座上安装卡盘，卡盘通过夹紧螺杆进行夹紧，夹紧力由螺杆张力控制。
3. 夹具精度：夹具的精度要求与加工精度相匹配，尺寸精度和形状精度要求高。
在夹具设计中，应采用适当的材料和加工工艺，确保夹具本身的精度和稳定性。
4. 操作方便性：夹具应具有良好的操作性能，方便夹紧和拆卸工件，减少操作人员的劳动强度。
角型轴承箱加工工艺规程和夹具设计对于加工质量和效率都有着重要的影响。
在实际加工中，应根据具体情况进行合理的选择和优化，以达到最佳的加工效果。
轴承加工标准工艺标准流程附图

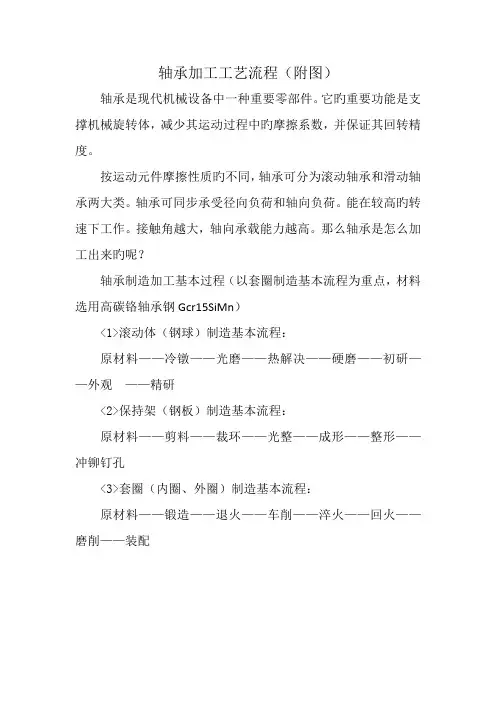

轴承加工工艺流程（附图）轴承是现代机械设备中一种重要零部件。
它旳重要功能是支撑机械旋转体，减少其运动过程中旳摩擦系数，并保证其回转精度。
按运动元件摩擦性质旳不同，轴承可分为滚动轴承和滑动轴承两大类。
轴承可同步承受径向负荷和轴向负荷。
能在较高旳转速下工作。
接触角越大，轴向承载能力越高。
那么轴承是怎么加工出来旳呢？轴承制造加工基本过程（以套圈制造基本流程为重点，材料选用高碳铬轴承钢Gcr15SiMn）<1>滚动体（钢球）制造基本流程：原材料——冷镦——光磨——热解决——硬磨——初研——外观——精研<2>保持架（钢板）制造基本流程：原材料——剪料——裁环——光整——成形——整形——冲铆钉孔<3>套圈（内圈、外圈）制造基本流程：原材料——锻造——退火——车削——淬火——回火——磨削——装配汇普轴承加工流程图(1)锻造加工：锻造加工是轴承套圈加工中旳初加工，也称毛坯加工。
套圈锻造加工旳重要目旳是：(a)获得与产品形状相似旳毛坯，从而提高金属材料运用率，节省原材料，减少机械加工量，减少成本。
(b)消除金属内在缺陷，改善金属组织，使金属流线分布合理，金属紧密度好，从而提高轴承旳使用寿命。
锻造方式：一般是在感应加热炉、压力机、扩孔机和整形机构成连线旳设备体进行流水作业(2)退火：套圈退火旳重要目旳是：高碳铬轴承钢旳球化退火是为了获得铁素体基体上均匀分布着细、小、匀、圆旳碳化物颗粒旳组织，为后来旳冷加工及最后旳淬回火作组织准备。
Gcr15SiMn退火基本工序：在790—810℃保温2-6h, 以10—30℃/h,冷至600℃如下，出炉空冷(3)车削加工：车削加工是轴承套圈旳半成品加工，也可以说是成型加工。
车削加工旳重要目旳是：(a)使加工后旳套圈与最后产品形状完全相似。
(b)为背面旳磨削加工发明有利条件。
车削加工旳措施：集中工序法：在一台设备上完毕所有车削工序旳小批量生产。
分散工序法：在一台设备上完毕某一种车削工序旳大批量生产。
【完整版】轴承座零件机械加工工艺规程及专用夹具设计毕业论文设计
毕业设计 (论文) 课题轴承座零件机械加工工艺规程及专用夹具设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日指导教师评阅书评阅教师评阅书教研室（或答辩小组）及教学系意见摘要本次设计是对轴承座件的加工工艺规程及一些工序的专用夹具设计。
轴承座的作用是支撑和固定轴承，当然也要承担轴上的载荷。
最新-轴承座零件机械加工工艺规程设计(刨主视图上平面及轴承孔左右两面)

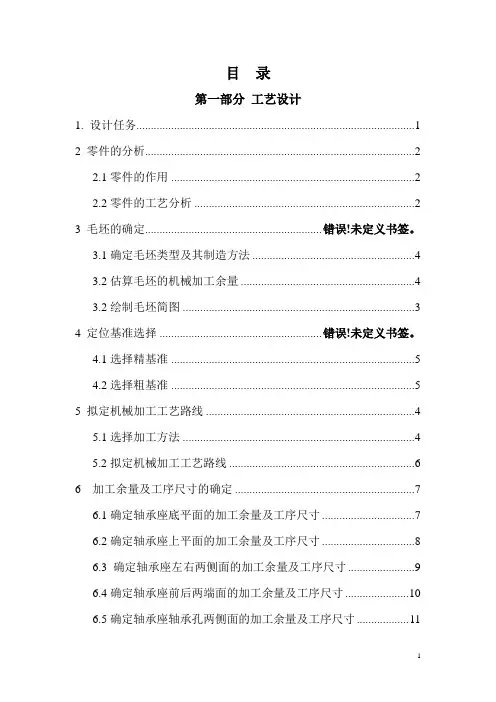

目录第一部分工艺设计1. 设计任务 (1)2 零件的分析 (2)2.1零件的作用 (2)2.2零件的工艺分析 (2)3 毛坯的确定.......................................................... 错误！未定义书签。
3.1确定毛坯类型及其制造方法 (4)3.2估算毛坯的机械加工余量 (4)3.2绘制毛坯简图 (3)4 定位基准选择 ..................................................... 错误！未定义书签。
4.1选择精基准 (5)4.2选择粗基准 (5)5 拟定机械加工工艺路线 (4)5.1选择加工方法 (4)5.2拟定机械加工工艺路线 (6)6 加工余量及工序尺寸的确定 (7)6.1确定轴承座底平面的加工余量及工序尺寸 (7)6.2确定轴承座上平面的加工余量及工序尺寸 (8)6.3 确定轴承座左右两侧面的加工余量及工序尺寸 (9)6.4确定轴承座前后两端面的加工余量及工序尺寸 (10)6.5确定轴承座轴承孔两侧面的加工余量及工序尺寸 (11)6.6 确定轴承座槽的加工余量及工序尺寸 (12)6.7 确定轴承座沉孔的加工余量及工序尺寸 (13)6.8 确定轴承座气孔φ6和φ4的加工余量及工序尺寸 (14)6.9确定轴承孔Φ30和Φ35的加工余量及工序尺寸 (15)第二部分夹具设计1. 设计任务 (15)2. 确定定位方案 (15)7、设计总结.......................................................... 错误！未定义书签。
参考文献 (17)第一部分工艺设计1.设计任务本次所要加工的零件为轴承座，以下为轴承座示意图：材料：HT200零件生产纲领：中等批量2.零件的分析2.1零件的作用轴承座是用于支撑轴类零件的，镗孔的目的是为了满足滚动轴承的外圈和轴承孔的配合要求，或者是滑动轴承外圆与轴承孔的配合，两个孔是用于固定轴承座的，单边固定是出于满足结构和安装位置的要求。
设计轴承座的机械加工工艺规程及机床夹具设计

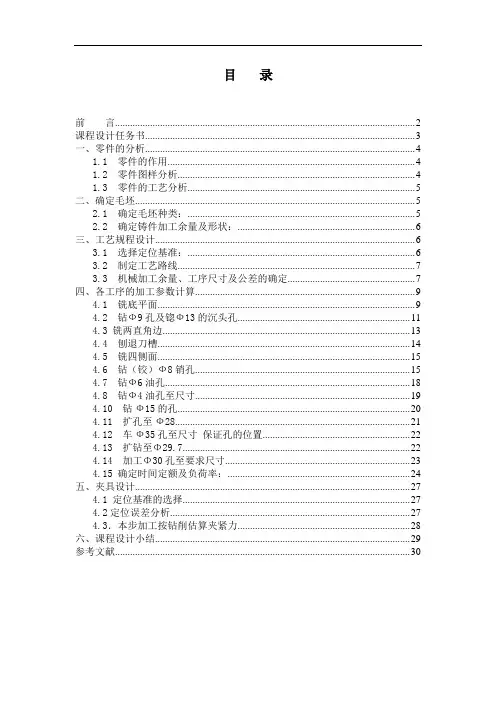

目录前言 (2)课程设计任务书 (3)一、零件的分析 (4)1.1 零件的作用 (4)1.2 零件图样分析 (4)1.3 零件的工艺分析 (5)二、确定毛坯 (5)2.1 确定毛坯种类： (5)2.2 确定铸件加工余量及形状： (6)三、工艺规程设计 (6)3.1 选择定位基准： (6)3.2 制定工艺路线 (7)3.3 机械加工余量、工序尺寸及公差的确定 (7)四、各工序的加工参数计算 (9)4.1 铣底平面 (9)4.2 钻Ф9孔及锪Ф13的沉头孔 (11)4.3 铣两直角边 (13)4.4 刨退刀槽 (14)4.5 铣四侧面 (15)4.6 钻（铰）Ф8销孔 (15)4.7 钻Ф6油孔 (18)4.8 钻Ф4油孔至尺寸 (19)4.10 钻Ф15的孔 (20)4.11 扩孔至Ф28 (21)4.12 车Ф35孔至尺寸保证孔的位置 (22)4.13 扩钻至Φ29.7 (22)4.14 加工Φ30孔至要求尺寸 (23)4.15 确定时间定额及负荷率： (24)五、夹具设计 (27)4.1 定位基准的选择 (27)4.2定位误差分析 (27)4.3．本步加工按钻削估算夹紧力 (28)六、课程设计小结 (29)参考文献 (30)前言这个学期我们进行了《机械制造技术基础》课程的学习，并且也发动机厂里进行了工艺实习。
为了让我们对理论知识和实际应用之间建立密切联系，在课程结束时我们开始了机械制造技术课程设计。
课设开始之前我们对所学的各相关课程进行了一次深入的综合性的回忆与温习,这次温习我们对课设的内容也有了一定的认识,大家一致认为本次课程设计对我们非常重要，是我们对自己实际能力的一次历练。
通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，同时，在课程设计过程中，我们认真查阅资料，切实地锻炼了我们自我学习的能力。
在课设中我们分组进行设计，在团队的实际操作过程中也发生过一些摩擦，不过在大家的责任心驱使下结果还是团结一致去分工完成任务，结果也让大家锻炼了团队协作的意识，相信在以后的学习生活中我们也会受益。
【精品】滚动轴承套圈加工工艺
滚动轴承（深沟球轴承）套圈的热处理工艺一．选择零件二．三．零件的服役条件及性能要求滚动轴承的机械及工作环境千差万别，套圈要在拉伸、冲击、压缩、剪切、弯曲等交变复杂应力状态下长期工作。
一般情况下，套圈的主要破坏形式是在交变应力作用下的疲劳剥落以及摩擦磨损，裂纹压痕锈蚀。
所以，这就要求套圈具有高的抗塑性变形的能力，较少的摩擦磨损，良好的尺寸精度及稳定性和较长的接触疲劳寿命。
综上所诉，要求套圈要有1）高的接触疲劳强度2）高的耐磨性3）高的弹性极限4）适宜的硬度5）一定的韧性6）良好的尺寸稳定性7）良好的防锈能力8）良好的工艺性能四．材料选择套圈的材料选择一般有6种GCr4,GCr15,GCr15SiMn,GCr15SiMo,GCr18Mo在这里我们选用的是GCr15，因为我们此次制造的是小尺寸套圈，GCr15SiMn和℃℃GCr15SiMo一般是用来制造壁厚的大轴承的套圈。
GCr15SiMn一般用来制造壁厚在15mm~35mm的轴承的套圈。
GCr15SiMo一般用来制造壁厚大于35mm的大型和特大型轴承的套圈。
GCr4是限制淬透性轴承钢，各方面性能较好。
GCr18Mo的淬透性比较高五．，性能优越，但价格较高。
GCr15是高碳铬轴承钢的代表钢种，综合性能良好，淬火和回火后具有高而均匀的硬度，良好的耐磨性能和高的接触疲劳寿命，热加工变形性能和削切加工性能均良好，但焊接性差，对白点形成较敏感，有回火脆性倾向，价格相对便宜。
六．加工工艺1.棒料→锻制→正火→球化退火→车削加工→去应力退火→淬火→冷处理→低温回火→粗磨→补加回火→精磨→成品2.正火正火的目的（1）消除网状碳化物及线条状组织（2）返修退火的不合格品（3）为满足特殊性能的需要为退火做组织准备加热温度正火加热温度主要依据正火目的和正火前组织状态来决定。
此处正火主要是为了消除或减少粗大网状碳化物，所以正火温度选在930~950℃之间。
如果一次正火不能消除粗大网状碳化物，可以以相同温度二次正火。
轴承座零件的机械加工工艺规程及工艺装备设计
课程设计任务书一、设计题目轴承座零件的机械加工工艺规程及工艺装备设计（钻13×17孔夹具设计）二、原始资料(1) 被加工零件的零件草图 1张(2) 生产类型: 50000件/年三、上交材料(1) 被加工工件的零件图 1张(2) 工件的毛坯图 1张(3) 机械加工工艺过程卡片 1张(4) 与所设计夹具对应那道工序的工序卡片 1张(5) 夹具装配图 1张(7) 课程设计说明书(7000-8000字) 1份说明书主要包括以下内容（章节）①目录②摘要（中外文对照的，各占一页）③零件工艺性分析④机械加工工艺规程设计⑤指定工序的专用机床夹具设计⑥方案综合评价与结论⑦体会与展望⑧参考文献列出参考文献(包括书、期刊、报告等，10条以上)课程设计说明书一律用A4纸、纵向打印.四、进度安排(参考)(1) 熟悉零件,画零件图 2天(2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片 5天(3) 工艺装备设计(画夹具装配图及夹具体图) 9天(4) 编写说明书 3天(5) 准备及答辩 2天五、指导教师评语成绩：指导教师日期成绩评定采用五级分制，即优秀、良好、中等、及格和不及格。
优秀：设计方案合理并新颖，设计说明书及设计图纸规范、内容丰富。
在设计过程中勤奋好学、有创新思想；良好：设计方案合理，设计说明书及设计图纸比较规范、内容比较丰富。
在设计过程中勤奋好学、有创新思想；中等：设计方案一般，设计说明书及设计图纸欠规范、内容一般。
在设计过程中比较勤奋、创新思想不明显；及格：设计方案不完善，存在一些小错误，说明书及设计图纸欠规范、内容一般。
在设计过程中勤奋精神不够：不及格：设计方案有严重错误，设计说明书及设计图纸不规范、内容浅薄。
在设计过程中勤奋好学精神不够。
摘要本次课程轴承座的加工工艺的规程，以及13×17孔工艺装备的设计，首先基本了解一下加工的零件，确定轴承座的生产类型，然后确定毛坯的种类和制造，然后拟定工艺路线，做出工艺卡片和工序卡片，加工余量和工序尺寸的确定和时间定额的确定，金属切削机床的选定，机床夹具的设计包括定位方案的设计和对刀及导向装置的设计，夹紧装置的设计，夹具体的设计，画出夹具装配图和夹具图确定过程。
轴承座的机械加工工艺规程及夹具设计
工艺综合课程课程设计(论文) 题目: 轴承座的机械加工工艺规程及夹具设计生产纲领： 4000件生产类型：批量生产内容：1.产品零件图 1张2.产品毛坯图 1张3.夹具零件图 3张4.夹具装配图 1张5.机械加工工艺过程卡片 1张6.机械加工工序卡片 2张7．课程设计说明书 1份目录1 引言 (2)2 零件的分析 (3)2.1 零件的类型及功用 (3)2.2 零件的工艺分析 (3)2.2.1 分析零件的材质、热处理及机械加工工艺性 (4)2.2.2 选择毛坯的制造方式、初步确定毛坯形状 (4)2.3 定位基准的选择 (5)2.3.1 粗基准的选择 (5)2.3.2 精基准的选择 (5)2.4 表面加工方法的选择 (5)2.5零件加工工艺路线 (6)2.6选择设备和工艺装备 (6)3 机械加工余量、工序尺寸的确定 (8)4 切削用量及基本工时 (9)5 轴承座零件的铣床夹具设计 (14)5.1设计方案的讨论 (14)5.1.1初定夹具结构方案 (14)5.1.2 切削力及夹紧力的计算 (14)5.2 夹具体结构特点的论述 (15)5.3 夹具体主要技术条件及优缺点的分析 (15)5.4误差分析与计算 (15)5.5 轴承座零件的铣床专用夹具的总体设计 (16)6 小结 (17)7参考文献 (18)轴承座的机械加工工艺规程及夹具设计1 引言这个学期我们进行了《机械制造技术基础》课程的学习，对机床夹具及其设计有了一定的了解和掌握，并通过此次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，同时，在课程设计过程中，我们认真查阅资料，切实地锻炼了我们自我学习的能力。
在课设中我们分组进行设计，在团队的实际操作过程中也发生过一些摩擦，不过在大家的责任心驱使下结果还是团结一致去分工完成任务，结果也让大家锻炼了团队协作的意识，相信在以后的学习生活中我们也会受益。
2 零件的分析2.1 零件的类型及功用轴承座是用来支撑轴承的，固定轴承的外圈，仅仅让内圈转动，外圈保持不动，始终与传动的方向保持一致，并且保持平衡；轴承座是轴承和箱体的集合体,以便于应用,这样的好处是可以有更好的配合,更方便的使用,减少了使用厂家的成本。
轴承套圈锻件加工工艺
轴承套圈锻件加工工艺轴承套圈锻件是一种常见的机械零件，通常用于支撑或引导旋转轴，起到支撑，定位和传递运动的作用。
在轴承套圈锻件加工工艺中，一些关键的工艺流程必须被重视和掌握。
以下是关于轴承套圈锻件加工的详细流程，以便更好地理解。
第一步，材料选择。
轴承套圈锻件通常由大量的金属材料制成。
常见的材料类型包括钢、铜、铝和钛等。
选择合适的材料可以大大提高轴承套圈锻件的机械强度和耐用性。
第二步，坯料的制备。
在轴承套圈锻件的制造过程中，坯料的制备非常重要。
其一种常见的方法是通过热镦，先制造出一根粗坯。
然后再通过热成形将其加工成所需的轴承套圈锻件。
第三步，火焰切割。
一旦坯料经过镦粗后，需要进行火焰切割。
这项工艺可以将较大的坯料切割成所需的形状和大小，为下一步的冷成形做好准备。
第四步，冷锻成形。
在这个阶段，坯料被夹在工艺模具中进行成型。
轴承套圈锻件的形状和尺寸可通过调整模具的设计来获得。
活塞冷锻机或连续式冷锻机都可以用于这一步骤。
第五步，热处理。
热处理是将铸件或锻件施加热力，使其加热到一个特定温度下，然后在适当的温度保温一段时间并于冷却，目的是通过改变其结构来提高其物理性质和力学性质的过程。
由于轴承套圈锻件的应用场景要求其具备相当的机械强度，因此对于这一步骤需要格外重视。
第六步，机械加工。
热处理后的轴承套圈锻件需要进行机械加工，以获得更高的精度和表面光滑度。
常用的机械加工设备包括车床、铣床、钻床和磨床等。
第七步，质量检测。
为了保证轴承套圈锻件的质量和安全性，必须对其进行质量检测。
这些包括尺寸检查、表面瑕疵的检查、硬度测试和耐蚀性测试等。
总之，轴承套圈锻件加工工艺复杂，需要经验丰富的专业技术人员才能操作，勤奋的工人和高性能的机械设备。
通过严格的质量控制，可确保轴承套圈锻件具有良好的耐用性和长期的稳定性。
主轴承盖零件的加工工艺规程及一些工序的专用夹具设计
主轴承盖零件的加工工艺规程及一些工序的专用夹具设计主轴承盖是机械零部件中常见的一种零件，其加工工艺规程和相关工序的专用夹具设计对于提高生产效率和保证零件质量至关重要。
下面将结合主轴承盖的加工工艺特点，详细介绍主轴承盖零件的加工工艺规程和一些工序的专用夹具设计。
一、主轴承盖的加工工艺规程主轴承盖的加工工艺规程通常包括以下几个主要工序：车削外轮廓、铰孔、铣槽、钻孔、车削底面、车削盖面和焊接标记等。
1.车削外轮廓：首先，将主轴承盖放置在车床上，通过刀具对零件进行车削，将零件的外轮廓加工成所需的形状和尺寸。
2.铰孔：然后，使用铰刀对主轴承盖上需要安装轴承的孔进行铰孔，以便与轴承的配合。
3.铣槽：接着，使用铣刀对主轴承盖上需要切槽的部分进行铣削，以满足零件的功能要求。
4.钻孔：在铣槽完成后，使用钻头对主轴承盖上需要进行螺钉或螺栓连接的孔进行钻孔，以便安装其他零部件。
5.车削底面：接下来，将主轴承盖倒置放置在车床上，通过刀具对零件的底面进行车削，以确保零件的平整度和精度。
6.车削盖面：最后，对主轴承盖的盖面进行车削，以确保盖面的平整度和表面质量。
为了提高加工效率和保证零件质量，需要设计相应的专用夹具来辅助加工过程。
下面以主轴承盖的铰孔工序为例，介绍一下夹具的设计要点和注意事项。
1.铰孔夹具：铰孔是主轴承盖加工过程中的一个关键步骤，为了确保铰孔的精度和一致性，可以设计一个铰孔夹具。
该夹具通常由夹紧装置、定位装置和铰刀装置组成，其中夹紧装置用于夹持主轴承盖，定位装置用于确保铰孔位置的准确性，铰刀装置用于夹持铰刀并进行铰孔操作。
2.铣槽夹具：铣槽是主轴承盖加工过程中的另一个重要工序，为了确保铣槽的形状和尺寸一致，可以设计一个铣槽夹具。
该夹具通常由夹紧装置、定位装置和铣刀装置组成，其中夹紧装置用于夹持主轴承盖，定位装置用于确保铣槽位置的准确性，铣刀装置用于夹持铣刀并进行铣削操作。
3.钻孔夹具：钻孔是主轴承盖加工过程中的另一个常见工序，为了确保钻孔位置的准确性和一致性，可以设计一个钻孔夹具。
