大MBR组合工艺解决脱氮除磷问题
MBBR工艺介绍和优缺点
MBBR工艺介绍和优缺点MBBR是移动床生物膜反应器MBBR工艺原理是通过向反应器中投加一定数量的悬浮载体，提高反应器中的生物量及生物种类，从而提高反应器的处理效率。
由于填料密度接近于水，所以在曝气的时候，与水呈完全混合状态，微生物生长的环境为气、液、固三相。
载体在水中的碰撞和剪切作用，使空气气泡更加细小，增加了氧气的利用率。
另外，每个载体内外均具有不同的生物种类，内部生长一些厌氧菌或兼氧菌，外部为好养菌，这样每个载体都为一个微型反应器，使硝化反应和反硝化反应同时存在，从而提高了处理效果。
MBBR工艺兼具传统流化床和生物接触氧化法两者的优点，是一种新型高效的污水处理方法，依靠曝气池内的曝气和水流的提升作用使载体处于流化状态，进而形成悬浮生长的活性污泥和附着生长的生物膜，这就使得移动床生物膜使用了整个反应器空间，充分发挥附着相和悬浮相生物两者的优越性，使之扬长避短，相互补充。
与以往的填料不同的是，悬浮填料能与污水频繁多次接触因而被称为“移动的生物膜”。
MBBR的主要特点是：①处理负荷高；②氧化池容积小，降低了基建投资；③ MBBR工艺中可不需要污泥回流设备，不需反冲洗设备，减少了设备投资，操作简便，降低了污水的运行成本；④MBBR工艺污泥产率低，降低了污泥处置费用；⑤ MBBR工艺中不需要填料支架，直接投加，节省了安装时间和费用。
生物流化床（Moving Bed Biofilm Reactor Process简称MBBR法）是生长生物膜的载体层在废水中不断流动的生物接触氧化法。
载体是聚乙烯中空圆柱体，长5～7mm，直径10mm，内部有十字支撑，外部有翅片，密度0.95g／cm2，空隙率88％，可供生物膜附着的比表面积约 800 m2／m3，能给微生物提供良好的生长环境；填充率可高达67%，可在好氧操作下以空气搅拌，或在兼/厌氧操作下以机械搅拌，使生物接触材在水中均匀的悬浮流动。
这种载体的特殊形状使微生物在有保护的载体内表面生长而去除废水中的 BOD5。
膜生物反应器(MBR)工艺介绍
膜生物反应器（MBR）介绍及设计应用（内部资料）北京碧水源科技发展有限公司目录1膜生物反应器（MBR）介绍 (1)1.1原理 (1)1.2工艺特点 (1)2设计 (3)2.1设计进水水质 (3)2.2设计出水水质 (3)2.3优质杂排水→城市杂用水（中水） (4)2.3.1工艺流程 (4)2.3.2设计说明 (4)2.4生活污水→二级出水 (6)2.4.1工艺流程 (6)2.4.2设计说明 (6)2.5生活污水→国家一级A标准 (9)2.5.1工艺流程 (9)2.5.2设计说明 (9)1膜生物反应器（MBR）介绍1.1原理膜生物反应器（Membrane Bio-Reactor）简称MBR，是二十世纪末发展起来的新技术。
它是膜分离技术和生物技术的有机结合。
它不同于活性污泥法，不使用沉淀池进行固液分离，而是使用微滤膜分离技术取代传统活性污泥法的沉淀池和常规过滤单元，使水力停留时间（HRT）和泥龄（STR）完全分离。
因此具有高效固液分离性能，同时利用膜的特性，使活性污泥不随出水流失，在生化池中形成8000－12000 mg/L超高浓度的活性污泥浓度，使污染物分解彻底，因此出水水质良好、稳定，出水细菌、悬浮物和浊度接近于零，并可截留粪大肠菌等生物性污染物，处理后出水可直接回用。
图1 膜生物反应器工作原理简图1.2工艺特点（1）出水水质优良、稳定。
高效的固液分离将废水中的悬浮物质、胶体物质、生物单元流失的微生物菌群与已净化的水分开，不须经三级处理即直接可回用。
具有较高的水质安全性。
（2）工艺简单。
由于膜的高效分离作用，不必单独设立沉淀、过滤等固液分离池。
（3）占地面积少。
处理单元内生物量可维持在高浓度，使容积负荷大大提高，同时膜分离的高效性，使处理单元水力停留时间大大缩短。
（4）污泥排放量少，二次污染小。
膜生物反应器内生物污泥在运行中可以达到动态平衡，剩余污泥排放很少，只有传统工艺的30%，污泥处理费用低。
AAO-MBR生活污处理水工艺应用研究及运行分析
AAO-MBR生活污处理水工艺应用研究及运行分析摘要：随着人们生活用水量的不断增加，生活污水的种类也逐渐增多，并且成分也变得更加复杂，加之环境政策性约束越来越严，生活污水处理成为了一个重要的课题。
应用AAO-MBR工艺将生活污水全面处理，尽可能进行回收利用或达标排放，是生活污水处理工艺需要进一步研究的新课题。
本文主要围绕AAO-MBR生活污水处理工艺，研究污水处理应用中存在的问题和解决办法等内容，同时展开运行分析，保证整体污水处理效果良好，提高运行的稳定性、可靠性和经济性。
关键词：生活污水；AAO-MBR工艺；应用研究；运行分析引言：工业的发展带动经济的发展，经济的发展促进城市化进程的加快。
工业和城市用水量的逐渐增加，使得水资源更加紧缺。
工业企业生产伴生的耗水量和废水排放量大，污废水排放污染物的来源和成分相对复杂，水质的波动范围等问题，进一步加剧了污废水处理和水资源节约难度。
MBR膜处理工艺在生活污水和工业废水的处理中的应用，充分发挥了其技术优势，对工业企业在污水处理和回收利用，减少水污染和新鲜水取用，改善生态环境质量等方面能够起到至关重要的作用，同时具有环境保护和节约水资源的双重效益。
一、MBR膜原理及其特点(一)MBR膜原理膜生物反应器集生物反应器的生物降解和膜的高效分离于一体，是膜技术和污水生物处理技术有机结合产生的新型高效污水生物处理工艺。
其工作原理是利用反应器的好氧微生物降解污水中的有机污染物。
同时，利用反应器内的硝化细菌转化污水中的氨氮，以去除污水中产生的异味（污水中的异味主要由氨氮产生）。
最后，通过中空纤维膜进行高效的固液分离出净水。
膜生物反应器工艺通过膜分离技术大大强化了生物反应器的功能，与传统的生物处理方法相比，具有生化效率高、抗负荷冲击能力强、出水水质稳定、占地面积小、排泥周期长、易实现自动控制等优点，是一种新型高效的污水回用处理技术。
目前污废水系统在用的MBR膜的形式，以中空纤维膜居多。

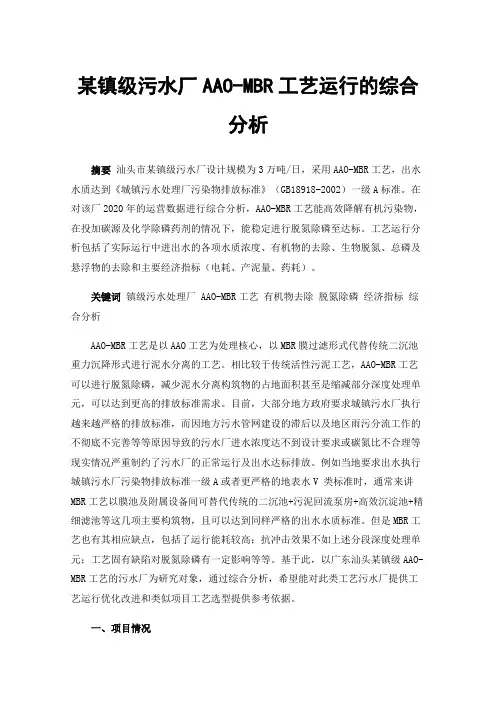

某镇级污水厂AAO-MBR工艺运行的综合分析
某镇级污水厂AAO-MBR工艺运行的综合分析摘要汕头市某镇级污水厂设计规模为3万吨/日，采用AAO-MBR工艺，出水水质达到《城镇污水处理厂污染物排放标准》（GB18918-2002）一级A标准。
在对该厂2020年的运营数据进行综合分析，AAO-MBR工艺能高效降解有机污染物，在投加碳源及化学除磷药剂的情况下，能稳定进行脱氮除磷至达标。
工艺运行分析包括了实际运行中进出水的各项水质浓度、有机物的去除、生物脱氮、总磷及悬浮物的去除和主要经济指标（电耗、产泥量、药耗）。
关键词镇级污水处理厂 AAO-MBR工艺有机物去除脱氮除磷经济指标综合分析AAO-MBR工艺是以AAO工艺为处理核心，以MBR膜过滤形式代替传统二沉池重力沉降形式进行泥水分离的工艺。
相比较于传统活性污泥工艺，AAO-MBR工艺可以进行脱氮除磷，减少泥水分离构筑物的占地面积甚至是缩减部分深度处理单元，可以达到更高的排放标准需求。
目前，大部分地方政府要求城镇污水厂执行越来越严格的排放标准，而因地方污水管网建设的滞后以及地区雨污分流工作的不彻底不完善等等原因导致的污水厂进水浓度达不到设计要求或碳氮比不合理等现实情况严重制约了污水厂的正常运行及出水达标排放。
例如当地要求出水执行城镇污水厂污染物排放标准一级A或者更严格的地表水V 类标准时，通常来讲MBR工艺以膜池及附属设备间可替代传统的二沉池+污泥回流泵房+高效沉淀池+精细滤池等这几项主要构筑物，且可以达到同样严格的出水水质标准。
但是MBR工艺也有其相应缺点，包括了运行能耗较高；抗冲击效果不如上述分段深度处理单元；工艺固有缺陷对脱氮除磷有一定影响等等。
基于此，以广东汕头某镇级AAO-MBR工艺的污水厂为研究对象，通过综合分析，希望能对此类工艺污水厂提供工艺运行优化改进和类似项目工艺选型提供参考依据。
一、项目情况广东省汕头市某镇级污水处理厂为AAO-MBR工艺，设计规模为3万吨/日，主要工艺流程为：粗格栅、提升泵房、细格栅、旋流沉砂池、膜格栅、AAO生化池、MBR膜池、接触消毒池。

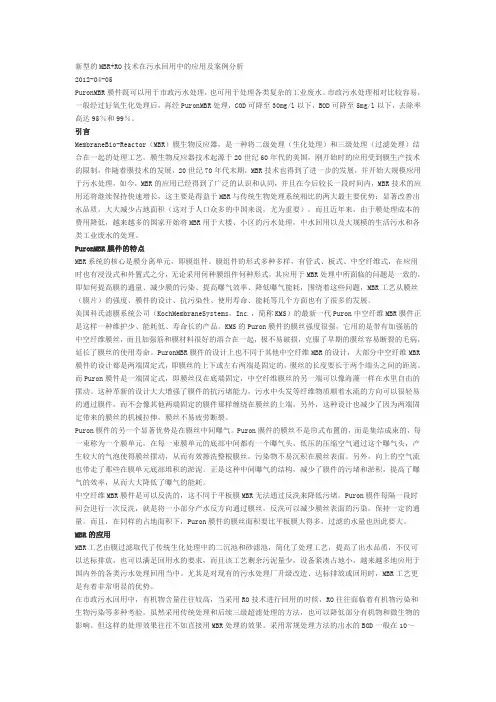

新型mbr+ro技术
新型的MBR+RO技术在污水回用中的应用及案例分析2012-04-05PuronMBR膜件既可以用于市政污水处理，也可用于处理各类复杂的工业废水。
市政污水处理相对比较容易，一般经过好氧生化处理后，再经PuronMBR处理，COD可降至30mg/l以下，BOD可降至5mg/l以下，去除率高达95％和99％。
引言MembraneBio-Reactor（MBR）膜生物反应器，是一种将二级处理（生化处理）和三级处理（过滤处理）结合在一起的处理工艺。
膜生物反应器技术起源于20世纪60年代的美国，刚开始时的应用受到膜生产技术的限制，伴随着膜技术的发展，20世纪70年代末期，MBR技术也得到了进一步的发展，并开始大规模应用于污水处理。
如今，MBR的应用已经得到了广泛的认识和认同，并且在今后较长一段时间内，MBR技术的应用还将继续保持快速增长，这主要是得益于MBR与传统生物处理系统相比的两大最主要优势：显著改善出水品质，大大减少占地面积（这对于人口众多的中国来说，尤为重要）。
而且近年来，由于膜处理成本的费用降低，越来越多的国家开始将MBR用于大楼、小区的污水处理，中水回用以及大规模的生活污水和各类工业废水的处理。
PuronMBR膜件的特点MBR系统的核心是膜分离单元，即膜组件。
膜组件的形式多种多样，有管式、板式、中空纤维式，在应用时也有浸没式和外置式之分，无论采用何种膜组件何种形式，其应用于MBR处理中所面临的问题是一致的，即如何提高膜的通量、减少膜的污染、提高曝气效率、降低曝气能耗，围绕着这些问题，MBR工艺从膜丝（膜片）的强度、膜件的设计、抗污染性、使用寿命、能耗等几个方面也有了很多的发展。
美国科氏滤膜系统公司（KochMembraneSystems，Inc.，简称KMS）的最新一代Puron中空纤维MBR膜件正是这样一种维护少、能耗低、寿命长的产品。
KMS的Puron膜件的膜丝强度很强，它用的是带有加强筋的中空纤维膜丝，而且加强筋和膜材料很好的溶合在一起，极不易破损，克服了早期的膜丝容易断裂的毛病，延长了膜丝的使用寿命。
AAO+MBR工艺用于污水处理厂提标改造
AAO+MBR工艺用于污水处理厂提标改造摘要：AAO+MBR工艺具有出水水质稳定可用回用、占地面积小等优点，适用于场地有限的污水处理厂的提标改造。
该工艺对CODCr的去除率大于95%，总氮去除率大于70%。
关键词：提标改造；AAO+MBR工艺；高标准出水1.AAO+MBR技术在污水处理应用上的优势分析AAO+MBR具有传统工艺无法比拟的优势，特别是污水处理中，在水污染严重和水资源短缺的背景下，它在污水和工业废水的处理领域得到了更多的应用并表现出良好前景。
AAO+MBR技术优势具体体现在以下方面：（1）出水水质良好：能够高效地进行固液分离，出水水质良好、稳定，悬浮物和浊度接近于零，可直接回用。
同时，与传统生物处理工艺相比，其生物相-活性污泥浓度提高了2倍以上，因此生化效率得到大大提高，出水水质好。
（2）占地面积小：反应器内的微生物浓度高，减小了生化池容。
采用膜生物反应器一个处理构筑物，替代了传统污水处理工艺的曝气、二沉、混凝、过滤等多个处理构筑物，大大减少了对土地的占用；（3）氨氮去除率高：有利于增殖缓慢的硝化菌的截流、生长和繁殖，氨氮去除效果好。
（4）除磷效果好：污泥浓度高，可以直接进行脱水，避免传统工艺沉淀池和污泥浓缩池缺氧状况下磷的释放。
以生化除磷为主，辅助化学除磷确保达标。
可以直接将铝盐和铁盐投入生化池中，形成的磷酸盐沉淀几乎被膜全部截留，随剩余污泥排放，而传统的混凝过滤难以避免部分磷酸盐沉淀随SS随水带出。
（5）抗冲击负荷能力强：由于具有很高的生物相浓度，因此抗冲击负荷的能力很强，这对于保证水质、水量变化较大的合流制城市污水处理设施的稳定运行，尤显重要。
（6）自动化程度高，运行管理简便。
2.A厂改造案例2.1改造前概况2.1.1.运行情况A厂一期除生物池按10×10 3 m 3/d规模建设，其余构筑物土建均按远期30×10 3 m 3/d规模一次建成，设备按一期10×10 3 m 3/d安装。
MBR工艺简介培训讲义(2024)
缺点剖析
2024/1/30
投资及运行费用较高
01
MBR工艺需要采用高性能的膜组件和相应的膜清洗设备，使得
投资及运行费用相对较高。
膜污染问题
02
膜污染是MBR工艺中不可避免的问题，膜污染会导致膜通量下
降，需要定期进行清洗和更换。
能耗较大
03
MBR工艺需要消耗大量的能源来维持膜组件的运行和清洗，使
发展历程
MBR工艺自20世纪60年代问世以来， 经历了实验室研究、中试规模验证和 大规模应用等阶段，现已成为污水处 理领域的重要技术之一。
2024/1/30
4
原理及特点分析
原理
MBR工艺通过膜的高效分离作用，将污水中的悬浮物、胶体、细菌等有害物质 截留，同时利用生物处理技术降解污水中的有机污染物，从而达到净化水质的 目的。
与SBR工艺比较
MBR工艺与SBR工艺都是序批 式处理工艺，但是MBR工艺通 过膜的高效分离作用实现了连 续进水、连续出水的运行模式 ，使得处理效率更高。同时， MBR工艺的出水水质更加稳定 。
2024/1/30
19
05
MBR工艺设计要点与 案例分析
2024/1/30
20
设计原则和方法论述
2024/1/30
通过曝气装置提供氧气，使微生物降 解有机物，同时硝化作用将氨氮转化 为硝态氮。
2024/1/30
9
膜分离单元
膜组件
采用微滤或超滤膜，具有 优异的截留性能和通量稳 定性。
2024/1/30
产水泵
将经过膜过滤的清水抽出 ，实现产水与污泥的分离 。
清洗系统
定期对膜组件进行清洗， 以恢复膜通量和截留性能 。
根据处理水量和曝气需求选择 合适的曝气设备类型和数量。
复合式UCT—MBR工艺脱氮效果研究
吕春 华 张 思 阳
（ 宁 北 方 环 境 保 护 有 限公 司 ， 宁 沈 阳 １０ ３ ） 辽 辽 ０ １ １
摘
要 ： 用 复 合 式 Ｕ Ｔ ＭＢ 工 艺 处 理模 拟 生 活 污 水 ， 其 影 响 脱 氮 效 果 的 因素 进 行 了研 究 。主 要 因素 包 括硝 化 液 回 流 采 Ｃ— Ｒ 对
中图 分 类 号 ： ７ ３ Ｘ ０
文献标识码 ： Ａ
文 章 编 号 ：６４ １２ （０ ０ ０ — ０ ３ ０ １７ — ０ １ ２ １ ）５ ０ ６ — ５
１ 引 言
由于水 资源 日趋 紧张 ，中水 回用 成 为缓 解 水 资 源 紧张局 面 的主 要 途径 ， 究 开发 高 效 、 能 的污 水 研 节
富和 充 实膜 生物 反 应器 的技术 内容 和特 点 ，从 而探
索 出一种 新 Biblioteka 有 效 和经 济 性更 加 显著 的污水 处 理工
图 １ Ｕ Ｔ脱 氮 除磷 工 艺 流 程 Ｃ
艺 ，为其 进行 生 产性 试 验 和开 发应 用 打 下 良好 的技 术基础。 有利 于克 服传 统 活性 污泥 法 ＭＢ Ｒ系统 的不
ｓｕ ｉｄ ｉ ｃｕ ｉ ｇｔ ｅ ｅ ｕ ｔ ｆ ｉ ｉ ｃ ｔ ｎｌ ｕ ｄ ｏ ｇ ｎ ｃｌａ ｆ ｎ ｕ ｎ ， ｌ ｄ ｅ ｅ ｅ ｔ ｎｔ ｎ ｉｓ ｌ ｅ ｘ ｇ ｎ ｔ ｄ ｅ ，ｎ ｌ ｄ ｎ ｆ ｘ ａｉ ｏ ｎ ｔ ｆ ａｉ ｑ ｉ ， ｒ ａ ｉ ｏ ｄｏ ｉ ｆ ｅ ｔｓｕ ｇ ｔｎ ｉ ｍｅａ ｄｄ ｓ ｏｖ ｄ ｙ ｅ ． ｈ ｒｌ ｒ ｏ ｒ ｉ ｏ ｉ ｌ ｒ ｏ ｉ ｏ Ｋｅ ｒ ｓ ＵＣ － ｙ ｗｏ ｄ ： Ｔ ＭＢ ｐ ｏ ｅ ｓ ｄ ｍｅ ｔ ｅ ａ ｅ ｎｔｏ ｅ ｍｏ ａ； ｎ ｕ ｎ ｅｆｃ ｏ ｓ Ｒ ｒ ｃ ｓ； ｏ ｓｉ ｓ ｗ ｇ ； ｉ ｇ ｎｒ ｃ ｒ ｅ ｖ ｌｉ ｆ ｅ ｃ ｔ ｒ ｌ ａ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五大MBR 组合工艺解决脱氮除磷问题
【格林大讲堂】
几乎所有的传统脱氮除磷工艺都被应用到了MBRT艺中，如AO A2O SBR 等，这些传统工艺中遇到的技术问题同样会在MBR兑氮除磷工艺中出现。
A20及其变形强化工艺是众多应用在MBR兑氮除磷工艺中处理效果最为突出，运行管理最为方便，也是最稳定可靠的一类。
以下将介绍多种形式的MBR 脱氮除磷组合工艺。
武汉格林环保有完善的服务体系和配套的专业环境工程团队，秉着崇高的环保责任和义务长期维护提供免费的污水处理解决方案，是湖北省工业废水运营管理行业中的品牌。
18年来公司设计并施工了上百个交钥匙式的污水处理工程。
A20-MB工艺
在该工艺中设置有两段回流，一段是膜池的混合液回流至缺氧池实现反硝化脱氮，另一段是缺氧池的混合液回流至厌氧池，实现厌氧释磷。
传统的生物脱氮工艺通常采用前置反硝化或后置反硝化来实现氮的去除，而设置了厌氧、缺氧和好氧反应器的A20工艺则可以实现同步除碳和脱氮除磷功能。
A20-MBR：艺中高浓度的MLSS独立控制的水力停留时间和污泥停留时间、回流比及污泥负荷率等都会产生与传统A20工艺不同的影响，具有较好的脱氮除磷效率。
由A20工艺与膜分离技术结合而成的具有同步脱氮除磷功能的A20-MBR 工艺，可进一步拓展MBF的应用范畴。
A20/A-MBRT 艺
A20/A-MBRE艺是一种强化内源反硝化的新型工艺，该工艺利用MBR内高浓度活性污泥和生物多样性来强化脱氮除磷效果，工艺流程依次为厌氧、缺氧、好氧、缺氧和膜池。
A20/A-MBRE艺是针对进水碳源不足，而同时又有较高脱氮要求的污水处理项目所开发，也是强化脱氮的MBR兑氮处磷工艺。
该工艺在普通A20工艺后再设一级缺氧池，在利用进水快速碳源完成生物除磷和脱氮后，再利用第二缺氧池进行内源反硝化，进一步去除TN之后，再利用膜池的好氧曝气作用保障出水。
3A-MBF工艺
该工艺的内部流程依次是第一缺氧池、厌氧池、第二缺氧池、好氧池和膜池，膜池混合液分别回流至第一缺氧池和第二缺氧池。
3A-MBRT艺合理地组合了有
机物降解和脱氮除磷等各处理单元，协调了各种生物降解功能的发挥，达到了同步去除各污染指标的目的，具有较高的推广应用价值。
3A-MBR是依据生物脱氮除磷机理，结合膜生物反应器技术特点而形成的具有高效脱氮除磷性能的新型污水处理工艺。
其基本原理是，膜生物反应器内的高浓度硝化液和高浓度活性污泥经过回流系统形成良好的缺氧、厌氧条件，实现系统的高效
脱氮除磷。
第一缺氧池利用进水碳源和回流硝化液进行快速反硝化，接着混合液进入厌氧池进行厌氧释磷，减少了硝酸盐对释磷的影响，第二缺氧池再利用污水中剩余的碳源和回流的硝化液进一步反硝化脱氮，好氧池内同步发生有机物降解、好氧释磷和好氧硝化等多种反应，彻底去除污水中的污染物，混合液再a 经膜过滤出水，实现了对污水中有机物和氮磷的去除。
A(2A)0-MBF工艺
生物脱氮所用碳源一般有 3 类：原水碳源、外加碳源和内源碳源。
利用原水碳源的前置反硝化工艺一般总氮去除率不高，如果要进一步提高脱氮效率，则需要外加碳源进行反硝化。
A(2A)0MB工艺生物池两段缺氧的设计正是借鉴了这个原理。
生物反硝化需要有机碳源作为电子供体，用于产能和细胞合成。
有关研究发现污泥中含有的碳水化合物%)、蛋白质%)、脂肪%)均属于慢速可生物降解碳源，如果将这些物质转化为易生物降解碳源用于脱氮系统。
A(2A)0-MBF工艺是两段缺氧A20工艺与MBRT艺的结合，其特点是在传统的
A20工艺中设置了两段缺氧区(缺氧区I和缺氧区U),在第一缺氧区内从好氧区回流的N03完全被还原，实现完全反硝化；而在第二缺氧区内实现内源反硝化，节省外加碳源的投加，则可大大提高污水的生物脱氮效率，同时避免了外加碳源，节约运行费用，因此具有很高的价值。
SBR-MB工艺
该工艺集进水、厌氧、好氧、沉淀于一池，不但可以为实现生物脱氮除磷提供条件，还可以灵活变换运行方式以适应不同类型污水的处理要求，便于自动控制等。
此外，SBR式的工作方式为除磷菌的生长创造了条件，同时也满足了脱氮的需要，使得单一反应器内实现同时高效去除氮磷及有机物成为可能。
与传统SBR系统相比，SBR-MBRE反应阶段利用膜分离排水，可以减少传统SBR的循环时间。
将SBR与MBR相结合形成的SBR-MB工艺，除了具有一般MBR勺优点外，对于膜组件本身和SBR X艺两种程序运行都互有帮助。
序批式反应器(SBR作为一种改良型的活性污泥处理工艺，利用时间上的推流代替空间上的推流，即以时间换空间的概念。
由于膜组件的截留过滤作用，反应中的微生物能最大限度地增长，利于世代时间较长的硝化及亚硝化细菌的生长繁殖，因此，污泥的生物活性高，吸附和降解有机物的能力较强，同时也具有较好的硝化能力。
同时，序批式的运行方式可以延缓膜污染。
