氧化铝陶瓷制作工艺

Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998

氧化铝陶瓷制作工艺

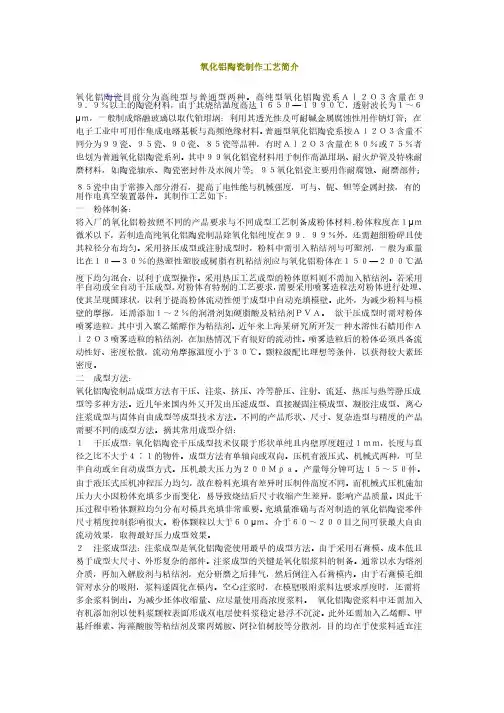

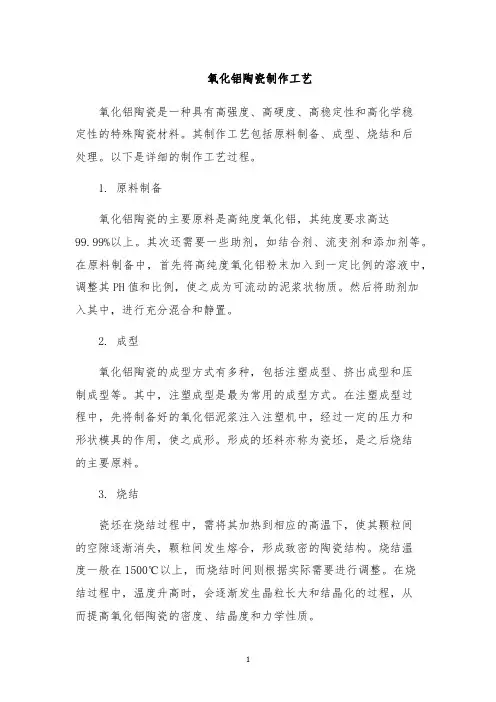

氧化铝陶瓷目前分为高纯型与普通型两种。高纯型氧化铝陶瓷系Al2O3含量在%以上的陶瓷材料，由于其烧结温度高达1650-1990℃，透射波长为1～6μm，一般制成熔融玻璃以取代铂坩埚：利用其透光性及可耐碱金属腐蚀性用作钠灯管;在电子工业中可用作集成电路基板与高频绝缘材料。普通型氧化铝陶瓷系按Al2O3含量不同分为99瓷、95瓷、90瓷、85瓷等品种，有时Al2O3含量在80%或75%者也划为普通氧化铝陶瓷系列。其中99氧化铝瓷材料用于制作高温坩埚、耐火炉管及特殊耐磨材料，如陶瓷轴承、陶瓷密封件及水阀片等;95氧化铝瓷主要用作耐腐蚀、耐磨部件;85瓷中由于常掺入部分滑石，提高了电性能与机械强度，可与钼、铌、钽等金属封接，有的用作电真空装置器件。其制作工艺如下：

一、粉体制备：

将入厂的氧化铝粉按照不同的产品要求与不同成型工艺制备成粉体材料。粉体粒度在1μm微米以下，若制造高纯氧化铝陶瓷制品除氧化铝纯度在%外，还需超细粉碎且使其粒径分布均匀。采用挤压成型或注射成型时，粉料中需引入粘结剂与可塑剂，一般为重量比在10-30%的热塑性塑胶或树脂有机粘结剂应与氧化铝粉体在150-200℃温度下均匀混合，以利于成型操作。采用热压工艺成型的粉体原料则不需加入粘结剂。若采用半自动或全自动干压成型，对粉体

有特别的工艺要求，需要采用喷雾造粒法对粉体进行处理、使其呈现圆球状，以利于提高粉体流动性便于成型中自动充填模壁。此外，为减少粉料与模壁的摩擦，还需添加1～2%的润滑剂如硬脂酸及粘结剂PVA。

欲干压成型时需对粉体喷雾造粒，其中引入聚乙烯醇作为粘结剂。近年来上海某研究所开发一种水溶性石蜡用作Al2O3喷雾造粒的粘结剂，在加热情况下有很好的流动性。喷雾造粒后的粉体必须具备流动性好、密度松散，流动角摩擦温度小于30℃。颗粒级配比理想等条件，以获得较大素坯密度。

二、成型方法：

氧化铝陶瓷制品成型方法有干压、注浆、挤压、冷等静压、注射、流延、热压与热等静压成型等多种方法。近几年来国内外又开发出压滤成型、直接凝固注模成型、凝胶注成型、离心注浆成型与固体自由成型等成型技术方法。不同的产品形状、尺寸、复杂造型与精度的产品需要不同的成型方法。摘其常用成型介绍：1干压成型：氧化铝陶瓷干压成型技术仅限于形状单纯且内壁厚度超过1mm，长度与直径之比不大于4∶1的物件。成型方法有单轴向或双向。压机有液压式、机械式两种，可呈半自动或全自动成型方式。压机最大压力为200Mpa.产量每分钟可达15～50件。由于液压式压机冲程压力均匀，故在粉料充填有差异时压制件高度不

同。而机械式压机施加压力大小因粉体充填多少而变化，易导致烧结后尺寸收缩产生差异，影响产品质量。因此干压过程中粉体颗粒均匀分布对模具充填非常重要。充填量准确与否对制造的氧化铝陶瓷零件尺寸精度控制影响很大。粉体颗粒以大于60μm、介于60～200目之间可获最大自由流动效果，取得最好压力成型效果。

2注浆成型法：注浆成型是氧化铝陶瓷使用最早的成型方法。由于采用石膏模、成本低且易于成型大尺寸、外形复杂的部件。注浆成型的关键是氧化铝浆料的制备。通常以水为熔剂介质，再加入解胶剂与粘结剂，充分研磨之后排气，然后倒注入石膏模内。由于石膏模毛细管对水分的吸附，浆料遂固化在模内。空心注浆时，在模壁吸附浆料达要求厚度时，还需将多余浆料倒出。为减少坯体收缩量、应尽量使用高浓度浆料。

氧化铝陶瓷浆料中还需加入有机添加剂以使料浆颗粒表面形成双电层使料浆稳定悬浮不沉淀。此外还需加入乙烯醇、甲基纤维素、海藻酸胺等粘结剂及聚丙烯胺、阿拉伯树胶等分散剂，目的均在于使浆料适宜注浆成型操作。

三、烧成技术：

将颗粒状陶瓷坯体致密化并形成固体材料的技术方法叫烧结。烧结即将坯体内颗粒间空洞排除，将少量气体及杂质有机物排除，使颗粒之间相互生长结合，形成新的物质的方法。

烧成使用的加热装置最广泛使用电炉。除了常压烧结即无压烧结外，还有热压烧结及热等静压烧结等。连续热压烧结虽然提高产量，但设备和模具费用太高，此外由于属轴向受热，制品长度受到限制。热等静压烧成采用高温高压气体作压力传递介质，具有各向均匀受热之优点，很适合形状复杂制品的烧结。由于结构均匀，材料性能比冷压烧结提高30～50%。比一般热压烧结提高10～15%。因此，目前一些高附加值氧化铝陶瓷产品或国防军工需用的特殊零部件、如陶瓷轴承、反射镜、核燃料及枪管等制品、场采用热等静压烧成方法。

此外，微波烧结法、电弧等离子烧结法、自蔓延烧结技术亦正在开发研究中。

四、精加工与封装工序：

有些氧化铝陶瓷材料在完成烧结后，尚需进行精加工。如可用作人工骨的制品要求表面有很高的光洁度、如镜面一样，以增加润滑性。由于氧化铝陶瓷材料硬度较高，需用更硬的研磨抛光砖材料对其作精加工。如SiC、B4C或金刚钻等。通常采用由粗到细磨料逐级磨削，最终表面抛光。一般可采用<1μm微米的Al2O3微粉或金刚钻膏进行研磨抛光。此外激光加工及超声波加工研磨及抛光的方法亦可采用。有些氧化铝陶瓷零件需与其它材料作封装处理。

氧化铝陶瓷强化工艺

为了增强氧化铝陶瓷，显着提高其力学强度，国外新推一种氧化铝陶瓷强化工艺。该工艺新颖简单，所采取的技术手段是在氧化铝陶瓷表面，采用电子射线真空镀膜、溅射真空镀膜或化学气相蒸镀方法，镀上一层硅化合物薄膜，在1200℃～1580℃的加热处理，使氧化铝陶瓷钢化。

经强化的氧化铝陶瓷的力学强度可在原基础上大幅度增长，获得具有超高强度的氧化铝陶瓷。

氧化铝陶瓷的制备与应用

论文题目：氧化铝陶瓷的制备与应用学院：材料科学与工程学院专业班级：材料化学2班学号：20090488 姓名：王杰日期：2011-10-19

氧化铝陶瓷的制备与应用摘要：氧化铝陶瓷是用途最广泛的陶瓷材料中的一种，它可用作机器及设备制造中的耐腐蚀材料、化工专业中的抗腐蚀材料、电工及电子技术中的绝缘材料、热工技术中的耐高温材料以及航空、国防等领域中的某些特种材料。 Abstract: the alumina ceramics is the most widely use of one of the ceramic material, it can be used as the machine and equipment manufacture of corrosion resistant material, chemical corrosion materials in the professional, electrical and electronic technology of thermal insulation materials, high temperature resistant materials and technologies in the aerospace, defense, etc to some of the special material. 关键词：氧化铝陶瓷耐磨性机械强度耐化学腐蚀 Keywords: alumina ceramics Wear resistance Mechanical strength Chemical corrosion-resistant 氧化铝陶瓷是一种用途广泛的陶瓷。因为其优越的性能，在现代社会的应用已经越来越广泛，满足于日用和特殊性能的需要。[1] 1.硬度大经中科院上海硅酸盐研究所测定，其洛氏硬度为HRA80-90，硬度仅次于金刚石，远远超过耐磨钢和不锈钢的耐磨性能。 2.耐磨性能极好经中南大学粉末冶金研究所测定，其耐磨性相当于锰钢的266倍，高铬铸铁的171.5倍。根据我们十几年来的客户跟踪调查，在同等工况下，可至少延长设备使用寿命十倍以上。

陶瓷制做工艺流程

陶瓷制做工艺流程制模雕型（厡形阶段）木擳土（深灰色）：是一种水性土，质地较细，可做不规则的雕模石膏（白色）:质地较硬，适合作比较工整的雕模油土（土黄色）：不需保湿，常用来做poly的雕模或是厚度较薄易龟裂的浮雕。此阶段须注意：原型厚薄均匀，比例合理才能避免日后有开裂的问题浮雕之深浅、角度需适中便于分片，如有利角将造成卡模。转角要圆，避免利角造成开裂。原型会比图稿尺寸大或高，由于每一种土因烧成温度不同都有其收缩比的关系陶土分类烧成温度越高收缩比越高吸水率越低，与硬度也成正比分片（样品模）利用石膏将原形翻制成模具。此阶段须注意为避免模线问题，分片数愈少越好，分片时也须注意每片之间隙不可过大。若曾上过钾肥皂（是一种隔离剂）需清洗干净，以避免日后发生针孔、气泡瑕疵。包case-意指大货生产时，为复制子模所需而翻制的母模（阳模，材质为超硬石膏）利用母模可以再重复分片，即可产出后续许多子模。此阶段须注意：一个母模的寿命约3年，约可制造70-80个子模。一个子模约可生产60~80个产品。（视纹路之复杂程度而定）由于不断的重复生产使得石膏的吸水率越来越低，故一日中，灌制泥胚的时间一件比一件长。

为避免模线粗大，包case 时须注意，模具必须密合以避免泥浆由未密合之模线渗出造成模线太粗。敲模即将模具分开。成型- 分为以下数种方式： 1、手灌浆利用石膏模吸水特性，将接触石膏模壁面的泥浆水分吸干形成泥胚。多用于雕型比较立体或不规则的器型此阶段注意事项第一次灌浆约静置25 分钟，即可将泥浆倒出。第二次灌浆之后静置时间需陆续增长，此因石膏吸水特性会因使用率的频繁而陆续降低，所以时间需再加长。一个子模一天大约可灌12 个就要休息。 13英寸以上的产品壁厚约为6~7mm—般大小的璧厚约留4mm 灌浆时须注意模具的密合度，以避免膜线或变形的问题。 2、手工成型分为手拉胚及手工雕塑，多用于较高级或线条较多的产品。 3、高压注浆利用高压灌注机将泥浆由上往下冲入模具中，所需时间较短，故产量高（与手灌浆比较）。只能用于上下开模的产品（深度不能太深）。例如：肥皂盘、餐盘。垃圾桶、漱口杯、或其它深底的产品不适用此种方式生产。（深度不可太深）此阶段须注意：表面凹陷：由于脱胚时泥浆未干形成表面凹陷。注浆缝合线- 两浆汇流时的线。 4、滚压利用不绣钢制模具，上模旋转移动将泥块滚制成型。多用于浅口对称器型、盘子、浅口碗等。此阶段注意事项避免模具滚压时形成之波浪纹（泥纹）。由于模具费用较高所以多为大量生产时才会开模。 5、冲压利用冲压不绣钢模具机器高速冲击泥块成型。多用于对称对象等基本器型，产量高（与手灌浆比较）。此阶段注意事项由于模具费用较高所以多为大量生产时才会开模。变形：脱胚未干，或取出方式疏忽导致变形。针孔：泥胚抽真空不彻底，残留空气形成针孔。或是模具内有石膏屑、灰尘，或隔离剂未清理干净导致泥胚于该点无法吸附而形成气泡。变形：大盘类若底部脚小不够支撑盘子重量，可调整盘边之倾斜度可避免此问题。整修、连接、打孔连接附件接合点要与主体的弧度一致，并且接触面积要适当、干湿度要一致使其收缩比相同，以避免素烧时开裂。对于较大的中空附件需让空气能顺利排出再接合。切边将利角洗圆滑，避免开裂。（太利角因张力因素会再素烧时开裂）避免泥胚太湿时整修，使得各部位收缩比不均造成开裂。

氧化铝陶瓷制作工艺

氧化铝陶瓷介绍来自:中国特种陶瓷网发布时间:2005-8-3 11:51:15 氧化铝陶瓷制作工艺简介氧化铝陶瓷目前分为高纯型与普通型两种。高纯型氧化铝陶瓷系Ａｌ２Ｏ３含量在９９．９％以上的陶瓷材料，由于其烧结温度高达１６５０—１９９０℃，透射波长为１～６μｍ，一般制成熔融玻璃以取代铂坩埚：利用其透光性及可耐碱金属腐蚀性用作钠灯管；在电子工业中可用作集成电路基板与高频绝缘材料。普通型氧化铝陶瓷系按Ａｌ２Ｏ３含量不同分为９９瓷、９５瓷、９０瓷、８５瓷等品种，有时Ａｌ２Ｏ３含量在８０％或７５％者也划为普通氧化铝陶瓷系列。其中９９氧化铝瓷材料用于制作高温坩埚、耐火炉管及特殊耐磨材料，如陶瓷轴承、陶瓷密封件及水阀片等；９５氧化铝瓷主要用作耐腐蚀、耐磨部件；８５瓷中由于常掺入部分滑石，提高了电性能与机械强度，可与钼、铌、钽等金属封接，有的用作电真空装置器件。其制作工艺如下：一粉体制备：郑州玉发集团是中国最大的白刚玉生产商，和中科院上海硅酸盐研究所成立玉发新材料研究中心研究生产多品种α氧化铝。专注白刚玉和煅烧α氧化铝近30年，因为专注所以专业，联系QQ2596686490，电话156390七七八八一。将入厂的氧化铝粉按照不同的产品要求与不同成型工艺制备成粉体材料。粉体粒度在１μｍ?微米?以下，若制造高纯氧化铝陶瓷制品除氧化铝纯度在９９．９９％外，还需超细粉碎且使其粒径分布均匀。采用挤压成型或注射成型时，粉料中需引入粘结剂与可塑剂，?一般为重量比在１０—３０％的热塑性塑胶或树脂?有机粘结剂应与氧化铝粉体在１５０—２００℃温度下均匀混合，以利于成型操作。采用热压工艺成型的粉体原料则不需加入粘结剂。若采用半自动或全自动干压成型，对粉体有特别的工艺要求，需要采用喷雾造粒法对粉体进行处理、使其呈现圆球状，以利于提高粉体流动性便于成型中自动充填模壁。此外，为减少粉料与模壁的摩擦，还需添加１～２％的润滑剂?如硬脂酸?及粘结剂ＰＶＡ。欲干压成型时需对粉体喷雾造粒，其中引入聚乙烯醇作为粘结剂。近年来上海某研究所开发一种水溶性石蜡用作Ａｌ２Ｏ３喷雾造粒的粘结剂，在加热情况下有很好的流动性。喷雾造粒后的粉体必须具备流动性好、密度松散，流动角摩擦温度小于３０℃。颗粒级配比理想等条件，以获得较大素坯密度。二成型方法：氧化铝陶瓷制品成型方法有干压、注浆、挤压、冷等静压、注射、流延、热压与热等静压成型等多种方法。近几年来国内外又开发出压滤成型、直接凝固注模成型、凝胶注成型、离心注浆成型与固体自由成型等成型技术方法。不同的产品形状、尺寸、复杂造型与精度的产品需要不同的成型方法。摘其常用成型介绍：１干压成型：氧化铝陶瓷干压成型技术仅限于形状单纯且内壁厚度超过１ｍｍ，长

氧化铝陶瓷低温常压烧结

氧化铝陶瓷低温常压烧结张全贺 051002131 摘要：氧化铝陶瓷材料以其优良的性能及较低的制造成本，被广泛应用于国民经济各部门。随着科学技术的发展，特别是电子、能源、空间技术、汽车工业的发展，对材料的要求越来越苛刻，因此对高纯氧化铝陶瓷尤其是更高纯度的高性能氧化铝陶瓷需求量大为增加。本课题围绕制各A1203含量>99．8wt％的高纯氧化铝陶瓷进行研究，通过原科粉体预处理工艺、烧结助剂添加工艺、成型优化工艺，从而实现常压下低温烧结高纯高致密氧化铝陶瓷。本课题中获得的低温烧结试样具有较好的显微结构和较高的机械性能。原料粉预处理工艺是一种新的氧化铝粉体解团聚方法，具有工艺简单、成本消耗低、粉体处理效果显著的特点，对于粉体解团聚处理工艺的技术进步有一定的促进意义。在烧结助剂的研究中，本课题MgO为基本考察助剂，Y203、La203、Nd20s、纳米A1203为复合添加助剂，通过相关的选择实验，研究了以上烧结助剂在14500C、1550。(2、16500C对～203含I>99．8wt％的商纯氧化铝陶瓷的烧结体密度的作用规律。这一研究的结果，为高纯氧化铝陶瓷的制各提供重要参考数据。通过高纯超细氧化铝粉料的凝胶浇注成型工艺的研究，优化高纯超细氧化铝粉体的凝胶浇注成型参数，获得了高质量的凝胶浇注成型试样。以获得的生坯为研究对象，通过对真空烧结工艺参数的分析和工艺试验，在150012温度下，实现了高纯氧化铝陶瓷的低温致密烧结；获得的高纯高致密氧化铝陶瓷密度可达3．979／cm3；烧结体平均晶粒尺寸3～4um；抗弯强度(三点)可达500MPa以上；表面显微硬度可达18．5GPa以上。关键词：氧化铝陶瓷预处理凝胶成型低温烧结纯 1 引言氧化铝陶瓷是指以高纯AI2O3粉末为主要原料，经各种陶瓷工艺制成的晶相晶粒尺寸小于6um并以刚玉为主晶相的氧化铝陶瓷材料，其具有高熔点、高硬度机械性能好、耐蚀、绝缘等优良特性刚玉是自然界中的一种极硬材料，莫氏硬度为9，仅次干金刚石。刚玉陶瓷的强度非常高。熔点为2050℃，并且这种高强度在1 000℃以上的高温下仍能保持，还能够长期在高温富氧的条件下使用，远远优于普通的钢和合金钢．刚玉的导热性能非常好，室温下的导热率达29W／m·K，只比钢铁等的热导率稍低，而且高频下的介质损耗低于1 0 ，是最好的高频绝缘材料之一。微晶氧化铝陶瓷通常分可为高纯型与普通型两种高纯型微晶氧化铝陶瓷指AI2O3含量在99．9％以啊卜的氧化铝陶瓷材料，其烧结温度高达1 650～1 990℃．透射波长在1～6u m范围．利用其透光性及可耐碱金属腐蚀等性能，常用作高压钠灯灯管．普通型微品氧化铝陶瓷按AI2O3含量不同可分为99、95、92、90、85瓷等品种(有137 AI2O3 含量在8O％或75％者也被划为普通氧化铝陶瓷系列)。其中，99氧化铝陶瓷材料常被用于制作高温坩埚、耐火炉管及其他特殊耐磨材料(如陶瓷轴承、陶瓷密封件及水阀片)，在电子工业中可用作集成电路基板与高频绝缘材料，化工行业常用于催化剂载体等；95、92、90氧化铝瓷主要用作耐腐蚀、耐磨损材料与耐磨部件；8 5瓷中由于常掺入部分滑石，提高了电性能与机械强度，可与铌、钽等金属封接，用作电真空装置器件等。

陶瓷制作工艺流程

陶瓷制作工艺流程在陶瓷民俗博览区古窑景区错落有致的分布着古制瓷作坊、古镇窑、陶人画坊。在作坊里可见到“手随泥走，泥随手变”，巧夺天工的拉坯成型；在镇窑里，可看到神奇的松柴烧瓷技艺，从中领略到景德镇古代手工制瓷的魅力。在古窑，我们看到了练泥、拉坯、印坯、利坯、晒坯、刻花、施釉、烧窑、彩绘、釉色变化等练泥：从矿区采取瓷石，先以人工用铁锤敲碎至鸡蛋大小的块状,再利用水碓舂打成粉状，淘洗，除去杂质，沉淀后制成砖状的泥块。然后再用水调和泥块，去掉渣质，用双手搓揉，或用脚踩踏，把泥团中的空气挤压出来，并使泥中的水分均匀。这一环节在古窑里我没有见到，深感遗憾，于是我在前往三宝村途中仔细寻觅，有幸亲眼目睹。这种瓷石加工方法历史悠久,应与景德镇制瓷历史同步。

拉坯：将泥团摔掷在辘轳车的转盘中心，随手法的屈伸收放拉制出坯体的大致模样。拉坯是成型的第一道工序。拉坯成型首先要熟悉泥料的收缩率。景德镇瓷土总收缩率大致为18—20%,根据大小品种和不同器型及泥料的软硬程度予以放尺。由于景德镇瓷泥的柔软性,拉制的坯体均比之其他黏土成型的要厚。拉坯不仅要注意到收缩率,而且还要注意到造型。如遇较大尺寸的制品,则要分段拉制,从各个分段部位,可看出拉坯师傅的技艺好坏和水平高低。景德镇陶瓷的特殊美感和瓷文化的形成是与其独特的材质、工艺等有着密不可分的联系,甚至在某种程度上说:景德镇瓷器名扬天下,除当地“天赐”的优质黏土之外,基本上是那些“鬼斧神工”的技艺将这些普通的“东西”变成了人类的“宠物”。由此,真正被“神灵”护佑着的正是这制瓷技艺的不断分工、进化和传承。这千年相传的技艺造就和组成了人类陶瓷史甚至是文明史上最耀眼的光环,这光环让人炫目,也让人敬畏。

氧化铝陶瓷制作及强化工艺

氧化铝陶瓷制作及强化工艺氧化铝陶瓷制作工艺氧化铝陶瓷目前分为高纯型与普通型两种。高纯型氧化铝陶瓷系Al2O3含量在99.9％以上的陶瓷材料，由于其烧结温度高达1650-1990℃，透射波长为1～6μm Al2O380％或75 ％外，体原料则不需加入粘结剂。若采用半自动或全自动干压成型，对粉体有特别的工艺要求，需要采用喷雾造粒法对粉体进行处理、使其呈现圆球状，以利于提高粉体流动性便于成型中自动充填模壁。此外，为减少粉料与模壁的摩擦，还需添加1～2％的润滑剂？如硬脂酸？及粘结剂PVA. 欲干压成型时需对粉体喷雾造粒，其中引入聚乙烯醇作为粘结剂。近年来

上海某研究所开发一种水溶性石蜡用作Al2O3喷雾造粒的粘结剂，在加热情况下有很好的流动性。喷雾造粒后的粉体必须具备流动性好、密度松散，流动角摩擦温度小于30℃。颗粒级配比理想等条件，以获得较大素坯密度。二、成型方法：氧化铝陶瓷制品成型方法有干压、注浆、挤压、冷等静压、注射、流延、 1mm， 15～ 60μm、介于制备。通常以水为熔剂介质，再加入解胶剂与粘结剂，充分研磨之后排气，然后倒注入石膏模内。由于石膏模毛细管对水分的吸附，浆料遂固化在模内。空心注浆时，在模壁吸附浆料达要求厚度时，还需将多余浆料倒出。为减少坯体收缩量、应尽量使用高浓度浆料。氧化铝陶瓷浆料中还需加入有机添加剂以使料浆颗粒表面形成双电层使料

浆稳定悬浮不沉淀。此外还需加入乙烯醇、甲基纤维素、海藻酸胺等粘结剂及聚丙烯胺、阿拉伯树胶等分散剂，目的均在于使浆料适宜注浆成型操作。三、烧成技术：将颗粒状陶瓷坯体致密化并形成固体材料的技术方法叫烧结。烧结即将坯体内颗粒间空洞排除，将少量气体及杂质有机物排除，使颗粒之间相互生长结合，中。硬度较高，需用更硬的研磨抛光砖材料对其作精加工。如SiC、B4C或金刚钻等。通常采用由粗到细磨料逐级磨削，最终表面抛光。一般可采用＜1μm微米的Al2O3微粉或金刚钻膏进行研磨抛光。此外激光加工及超声波加工研磨及抛光的方法亦可采用。有些氧化铝陶瓷零件需与其它材料作封装处理。氧化铝陶瓷强化工艺

陶瓷的生产工艺流程.

陶瓷的生产工艺流程一、陶瓷原料的分类（1）粘土类粘土类原料是陶瓷的主要原料之一。粘土之所以作为陶瓷的主要原料，是由于其具有可塑性和烧结性。陶瓷工业中主要的粘土类矿物有高岭石类、蒙脱石类和伊利石（水云母）类等，但我厂的主要粘土类原料为高岭土，如：高塘高岭土、云南高岭土、福建龙岩高岭土、清远高岭土、从化高岭土等。（2）石英类石英的主要成分为二氧化硅（SiO ），在陶瓷生产中，作为瘠性原料加入到陶瓷坯料中时， 2 在烧成前可调节坯料的可塑性，在烧成时石英的加热膨胀可部分抵消部分坯体的收缩。当添加到釉料中时，提高釉料的机械强度，硬度，耐磨性，耐化学侵蚀性。我厂的石英类原料主要有：釉宝石英、佛冈石英砂等。（3）长石类长石是陶瓷原料中最常用的熔剂性原料，在陶瓷生产中用作坯料、釉料熔剂等基本成分。在高温下熔融，形成粘稠的玻璃体，是坯料中碱金属氧化物的主要来源，能降低陶瓷坯体组分的熔化温度，利于成瓷和降低烧成温度。在釉料中做熔剂，形成玻璃相。我厂的主要长石类原料有南江钾长石、佛冈钾长石、雁峰钾长石、从化钠长石、印度钾长石等。二、坯料、釉料制备（1）配料配料是指根据配方要求，将各种原料称出所需重量，混合装入球磨机料筒中。我厂坯料的配料主要分白晶泥、高晶泥、高铝泥三种，而釉料的配料可分为透明釉和有色釉。（2）球磨球磨是指在装好原料的球磨机料筒中，加入水进行球磨。球磨的原理是靠筒中的球石撞击和磨擦，将泥料颗料进行磨细，以达到我们所需的细度。通常，坯料使用中铝球石进行辅助球磨；釉料使用高铝球石进行辅助球磨。在球磨过程中，一般是先放部分配料进行球磨一段时间后，再加剩余的配料一起球磨，总的球磨时间按料的不同从十几小时到三十多个小时不等。如：白晶泥一般磨13个小时左右，高晶泥一般磨15-17小时，高铝泥一般磨14个小时左右，釉料一般磨33-38小时，但为了使球磨后浆料的细度要达到制造工艺的要求，球磨的总时间会有所波动。

氧化铝陶瓷制作工艺简介

无机非金属材料工艺学无机非金属材料工艺学第三次作业班级：材料科学与工程2班（非金属）姓名：伍洋婷学号：201211101076 2015年4月7日

氧化铝陶瓷生产技术工艺简介氧化铝陶瓷的低温烧结技术氧化铝陶瓷是一种以Ａｌ２Ｏ３为主要原料，以刚玉（α—Ａｌ２Ｏ３）为主晶相的陶瓷材料。一、通过提高Ａｌ２Ｏ３粉体的细度与活性降低瓷体烧结温度。目前，制备超细活化易烧结Ａｌ２Ｏ３粉体的方法分为二大类，一类是机械法，另一类是化学法。机械法是用机械外力作用使Ａｌ２Ｏ３粉体颗粒细化，常用的粉碎工艺有球磨粉碎、振磨粉碎、砂磨粉碎、气流粉碎等等。通过机械粉碎方法来提高粉料的比表面积，尽管是有效的，但有一定限度，通常只能使粉料的平均粒径小至１μｍ左右或更细一点，而且有粒径分布范围较宽，容易带入杂质的缺点。近年来，采用湿化学法制造超细高纯Ａｌ２Ｏ３粉体发展较快，其中较为成熟的是溶胶—凝胶法。由于溶胶高度稳定，因而可将多种金属离子均匀、稳定地分布于胶体中，通过进一步脱水形成均匀的凝胶（无定形体），再经过合适的处理便可获得活性极高的超微粉混合氧化物或均一的固溶体。目前此法大致有以下３种工艺流程。（１）形成金属氧有机基络合物溶胶→水解并缩合成含羟基的三度空间高分子结构→溶胶蒸发脱水成凝胶→低温煅烧成活性氧化物粉料。（２）含有不同金属离子的酸盐溶液和有机胶混合成溶液→溶胶蒸发脱水成凝胶→低温煅烧成粉体。（３）含有不同金属离子的溶胶直接淬火、沉积或加热成凝胶→低温煅烧成粉体。湿化学法制备的Ａｌ２Ｏ３粉体粒径可达到纳米级，粒径分布范围窄，化学纯度高，晶体缺陷多。因此化学法粉体的表面能与活性比机械法粉体要高得多。采用这种超细Ａｌ２Ｏ３粉体作原料不仅能明显降低氧化铝瓷的烧结温度（可降１５０℃—３００℃），而且可以获得微晶高强的高铝瓷材料。表二是日本住友化学有限公司生产的易烧结Ａｌ２Ｏ３粉料理化指标。二、通过瓷料配方设计掺杂降低瓷体烧结温度氧化铝陶瓷的烧结温度主要由其化学组成中Ａｌ２Ｏ３的含量来决定，Ａｌ２Ｏ３含量越高，瓷料的烧结温度越高，除此之外，还与瓷料组成系统、各组成配比以及添加物种类有关。比如，在Ａｌ２Ｏ３含量相当时，ＣａＯ－Ａｌ２Ｏ３－ＳｉＯ２系Ａｌ２Ｏ３瓷料比ＭｇＯ－Ａｌ２Ｏ３－ＳｉＯ２系瓷料的烧结温度低，对于我国目前大量生产的ＣａＯ－ＭｇＯ－Ａｌ２Ｏ３－ＳｉＯ２系统瓷料而言，为使其具有较低的烧结温度与良好性能，应控制其ＳｉＯ２／ＣａＯ处于1６～0６之内，ＭｇＯ含量不超过熔剂类氧化物总量的１／３，同时，在配方中引入少量的Ｌａ２Ｏ３、Ｙ２Ｏ３、Ｃｒ２Ｏ３、ＭｎＯ、ＴｉＯ２、ＺｒＯ 2 、Ｔａ２Ｏ３等氧化物能进一步降低烧结温度、改善瓷体的微观组织结构和性能。目前配方设计中所加入的各种添加剂，根据其促进氧化铝陶瓷烧结的作用机理不同，可以将它们分为形成新相或固溶体的添加剂和生成液相的添加剂二大类。１、与Ａｌ２Ｏ３形成新相或固溶体的添加剂。这类添加剂是一些与氧化铝晶格常数相接近的氧化物，如ＴｉＯ２、Ｃｒ２Ｏ３、Ｆｅ２Ｏ３、ＭｎＯ２等，在烧成中，这些添加物能与Ａｌ２Ｏ３生成固溶体，这类固溶体或为掺入固溶体（如Ｔｉ4+置换Ａｌ３＋时），或为有限固溶体，或为连续固溶体（如Ｃｒ２Ｏ３与形成的Ａｌ２Ｏ３），它们可以活化晶格（ＴＩ４＋、Ａ

陶瓷生产的主要工艺过程与特点(下)

一、陶瓷生产过程的特点陶瓷产品的生产过程是指从投入原料开始，一直到把陶瓷产品生产出来为止的全过程。它是劳动者利用一定的劳动工具，按照一定的方法和步骤，直接或间接地作用于劳动对象，使之成为具有使用价值的陶瓷产品的过程。在陶瓷生产过程的一些工序中，如陶瓷坯料的陈腐、坯件的自然干燥过程等。还需要借助自然力的作用。使劳动对象发生物理的或化学的变化，这时，生产过程就是劳动过程和自然过程的结合。一般来说，陶瓷生产过程包括坯料制造、坯体成型、瓷器烧结等三个基本阶段。同时陶瓷生产过程的组成可按生产各阶段的不同作用分为生产技术准备过程、基本生产过程、辅助生产过程和生产服务过程。作为社会化大生产的陶瓷生产过程，和其他一些行业的生产过程相比较，具有以下几个特点： 1．陶瓷生产过程是一种流程式的生产过程，连续性较低。陶瓷原料由工厂的一端投入生产，顺序经过连续加工，最后成为成品，整个工艺过程较复杂，工序之间连续化程度较低。隧道窑虽然是连续生产，但其速度尚不能与成型工艺的流水作业线相配合，需要做存坯、装坯和装窑等一系列烧成准备工作。工艺陈设瓷的生产更是带有浓厚的手工作坊式色彩，缺少工业化生产的规模与条件。因此进行工艺革新，实现连续化生产，对于提高陶瓷工业劳动生产率，创造更大的经济效益具有重要作用。 2．陶瓷生产过程的机械化、自动化程度较低。陶瓷工业是我国的传统工业，又是劳动密集型产业。长期的习惯观念认为，技术不是这个行业的主要因素，因而忽略了对其的技术改造，再加上国家资金有限，陶瓷工业技术装备长期处于落后状况，机械化和自动化程度相当低，大部分机械设备只相当于先进制瓷国家五六十年代的水平，有的甚至处于二三十年代水平；彩绘、检验、包装等工序还依靠手工操作。 3．陶瓷生产周期较长。陶瓷产品的生产周期，是指从原材料投入生产开始，经过各道工序加工直到成品出产为止，所经过的全部日历时间。包括基本作业时间、多余时间和无效时间。陶瓷生产的周期较长，从矿山采掘、原料处理、产品成型、锻烧到销售，工序多，过程长，但在陶瓷生产周期中，真正利用的基本作业时间所占的比重是不大的，一般在30％一40％左右，时间的利用率较低。因此，减少或消除作业中的多余和无效时间，增加基本作业时问的比重，这是陶瓷企业亟需解决的问题，有待于在企业保证产品质量的前提下，开发新技术，提高企业管理水平，去缩短陶瓷产品的生产周期。 4．陶瓷生产过程中辅助材料如石膏模型、匣钵等消耗量大。石膏模型是采用可塑法或泥浆法成型坯件的重要辅助材料，其强度较低，耐热性差，使用寿命较短，所以在陶瓷企业中消耗量很大。由于废石膏的利用尚未得到满意解决，给厂区环境带来了影响。匣钵是陶瓷制品在烧成工艺中作为承烧物的耐火材料制品，匣钵的使用次数一般在10—15次，匣钵质量的低劣往往造成制品变形、落渣、火刺等一系列缺陷．因此，如何提高石膏模和匣钵的质量，延长它们的使用寿命，以及解决废石膏模和匣钵的利用问题，是值得陶瓷企业认真研究的重要课题之。

陶瓷生产工艺设计

一陶瓷生产工艺流程二原料菱镁矿，煤矸石，工业氧化铝，氧化钙，二氧化硅，氧化镁。三坯料的制备 1原料粉碎块状的固体物料在机械力的作下而粉碎，这种使原料的处理操作，即为原料粉碎。（1）粗碎粗碎装置常采用颚式破碎机来进行，可以将大块原料破碎至40-50毫米的碎块，

这种破碎机是无机材料工厂广泛应用的醋碎和中碎机械。是依靠活动颚板做周期性的往复运动，把进入两颚板间的物料压碎，颚式破碎机具有结构简单，管理和维修方便，工作安全可靠，使用范围广等优点。它的缺点是工作间歇式，非生产性的功率消耗大，工作时产生较大的惯性力，使零件承受较大的负荷，不适合破碎片状及软状粘性物质。破碎比较大的破碎机的生产能力计算方法如下： G=0.06upkbsd/tanq 式中G破碎机生产能力，Kg/h u物料的松动系数，0.6-0.7 P物料的密度 K每分钟牙板摆动次数，次/MIN b进料口长度，单位米 S牙板之开程单位米 Q钳角D破碎后最大物料的直单位毫米 (2)中碎碾轮机是常用的中碎装置。物料是碾盘与碾轮之间相对滑动与碾轮的重力作用下被碾磨与压碎的，碾轮越重尺寸越大，则粉碎力越强。陶瓷厂用于制备坯釉料的轮碾机常用石质碾轮和碾盘。一般轮子直径为物料块直径的14-40倍，硬质物料取上限，软质物料物料下限。轮碾机碾碎的物料颗粒组成比较合理，从微米颗粒到毫米级粒径，粒径分布范围广，具有较合理的颗粒范围，常用于碾碎物料。（3）细碎球磨机是陶瓷厂的细碎设备。在细磨坯料和釉料中，其起着研磨和混合的作用。陶瓷厂多数用间歇式湿法研磨坯料和釉料，这是由于湿式球磨时水对原料的颗粒表面的裂缝有劈尖作用，其研磨效率比干式球磨高，制备的可塑泥和泥浆的质量比矸干磨得好。泥浆除铁比粉除铁磁阻小效率高，而且无粉尘飞扬。（4）筛分筛分是利用具有一定尺寸的孔径或缝隙的筛面进行固体颗粒的分级。当粉粒经过筛面后，被分级成筛上料和筛下料两部分。筛分有干筛和湿筛。干筛的筛分效率主要取决于物料温度。物料相对筛网的运动形式以及物料层厚度。当物料湿度和粘性较高时，容易黏附在筛面上，使筛孔堵塞，影响筛分效率。当料层较薄而筛面与物料之间相对运动越剧烈时，筛分效率就越高，湿筛和干筛的筛分效果主要却决于料将的稠度和黏度。陶瓷厂常用的筛分机有摇动筛，回转筛以及振筛。（5）除铁（6）A磁选条件坯料和釉料中混有铁质将使制品外观受到影响，如降低白度，产生斑点。因此，原料处理与坯料制备中，除铁是一个很重要的工序。从物理学中，作用在单位质量颗粒上磁力为 F=RHdH/dh

氧化铝陶瓷生产工艺流程简介

氧化铝陶瓷生产工艺流程简介一、特点与技术指标氧化铝陶瓷目前分为高纯型与普通型两种。高纯型氧化铝陶瓷系Al 2 O3含量在99.9％以上的陶瓷材料，由于其烧结温度高达1650-1990℃，透射波长为1～6μm，一般制成熔融玻璃以取代铂坩埚：利用其透光性及可耐碱金属腐蚀性用作钠灯管；在电子工业中可用作集成电路基板与高频绝缘材料。普通型氧化铝陶瓷系按Al 2O 3 含量不同分为99瓷、95瓷、90瓷、85瓷等品种，有时Al 2 O 3 含量在 80％或75％者也划为普通氧化铝陶瓷系列。 1. 硬度大经中科院上海硅酸盐研究所测定，其洛氏硬度为HRA80-90，硬度仅次于金刚石，远远超过耐磨钢和不锈钢的耐磨性能。 2. 耐磨性能极好经中南大学粉末冶金研究所测定，其耐磨性相当于锰钢的266倍，高铬铸铁的171.5倍。根据我们十几年来的客户跟踪调查，在同等工况下，可至少延长设备使用寿命十倍以上。 3. 重量轻氧化铝陶瓷密度为3.5g/cm3，仅为钢铁的一半，可大大减轻设备负荷。性能符合Q/OKVL001-2003技术标准，耐磨陶瓷主要技术指标氧化铝含量≥95% 、密度≥3.5 g/cm3 、洛氏硬度≥80 HRA 、抗压强度≥850 Mpa 、断裂韧性K ΙC ≥4.8MPa·m1/2 、抗弯强度≥290MPa 、导热系数 20W/m.K 、热膨胀系数：7.2×10-6m/m.K。其中99氧化铝瓷材料用于制作高温坩埚、耐火炉管及特殊耐磨材料，如陶瓷轴承、陶瓷密封件及水阀片等；95氧化铝瓷主要用作耐腐蚀、耐磨部件；85瓷中由于常掺入部分滑石，提高了电性能与机械强度，可与钼、铌、钽等金属封接，有的用作电真空装置器件。其制作工艺如下：二、粉体制备：将入厂的氧化铝粉按照不同的产品要求与不同成型工艺制备成粉体材料。粉体粒度在1μm微米以下，若制造高纯氧化铝陶瓷制品除氧化铝纯度在99.99％外，还需超细粉碎且使其粒径分布均匀。采用挤压成型或注射成型时，粉料中需

氧化铝陶瓷的烧结教材

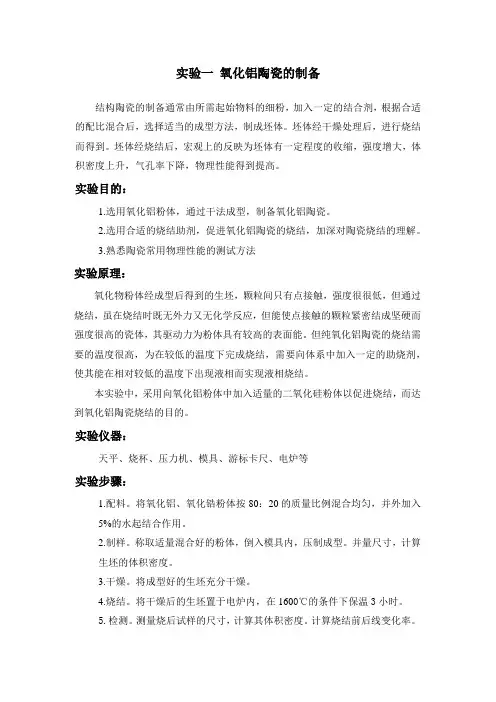

氧化铝陶瓷的烧结摘要：随着科学技术与制造技术日新月异的发展，氧化铝陶瓷在现代工业中得到了深入的发展和广泛的应用。本文就氧化铝陶瓷的烧结展开论述。主要涉及原料颗粒和烧结助剂两方面，以获得性能良好的陶瓷材料，对满足工业生产和社会需求有非常重要的意义。关键词：氧化铝；原料颗粒；烧结助剂； 1 引言在科学技术和物质文明高度发达的现代社会中，人类赖以制成各种工业产品的材料实在千差万别，但总体包括起来，无非金属、有机物及陶瓷三大类[1]。氧化铝陶瓷是目前世界上生产量最大、应用面最广的陶瓷材料之一，具有机械强度高、电阻率高、电绝缘性好、硬度和熔点高、抗腐蚀性好、化学稳定性优良等性能，而且在一定条件下具有良好的光学性和离子导电性。基于Al2O3陶瓷的一系列优良性能，其广泛应用于机械、电子电力、化工、医学、建筑以及其它的高科技领域[2]。在氧化铝陶瓷的生产过程中, 无论是原料制备、成型、烧结还是冷加工, 每个环节都是不容忽视的。目前氧化铝陶瓷制备主要采用烧结工艺[3]，坯体烧结后，制品的显微结构及其内在性能发生了根本的改变,很难通过其它办法进行补救。因此，深入研究氧化铝陶瓷的烧结技术及影响因素，合理选择理想的烧结制度确保产品的性能、分析烧结机理、研究添加剂工作机理等对氧化铝陶瓷生产极有帮助，为氧化铝陶瓷的更广泛应用提供理论依据，为服务生产和社会需要非常重要。 2 氧化铝陶瓷简介 Al2O3是新型陶瓷制品中使用最为广泛的原料之一，具有一系列优良的性能[4]。Al O3陶瓷通常以配料或瓷体中的Al2O3的含量来分类，目前分为高纯型与2 普通型两种。高纯型氧化铝陶瓷系Al2O3含量在99.9%以上的陶瓷材料。由于其

一、烧结基本原理精讲

一、烧结（1）、烧结基本原理烧结是粉末冶金生产过程中最基本的工序之一。烧结对最终产品的性能起着决定性作用，因为由烧结造成的废品是无法通过以后的工序挽救的；相反，烧结前的工序中的某些缺陷，在一定的范围内可以通过烧结工艺的调整，例如适当改变温度，调节升降温时间与速度等而加以纠正。烧结是粉末或粉末压坯，加热到低于其中基本成分的熔点温度，然后以一定的方法和速度冷却到室温的过程。烧结的结果是粉末颗粒之间发生粘结，烧结体的强度增加。在烧结过程中发生一系列物理和化学的变化，把粉末颗粒的聚集体变成为晶粒的聚结体，从而获得具有所需物理，机械性能的制品或材料。烧结时，除了粉末颗粒联结外，还可能发生致密化，合金化，热处理，联接等作用。人们一般还把金属粉末烧结过程分类为：1、单相粉末（纯金属、古熔体或金属化合物）烧结；2、多相粉末（金属—金属或金属—非金属）固相烧结；3、多相粉末液相烧结；4、熔浸。通常在目前PORITE微小轴承所接触的和需要了解的为前三类烧结。通常在烧结过程中粉末颗粒常发生有以下几个阶段的变化：1、颗粒间开始联结； 2、颗粒间粘结颈长大； 3、孔隙通道的封闭； 4、孔隙球化； 5、孔隙收缩； 6、孔隙粗化。上述烧结过程中的种种变化都与物质的运动和迁移密切相关。理论上机理为：1、蒸发凝聚；2、体积扩散；3、表面扩散；4、晶间扩散；5、粘性流动；6、塑性流动。

（2）、烧结工艺 2-1、烧结的过程粉末冶金的烧结过程大致可以分成四个温度阶段： 1、低温预烧阶段，在此阶段主要发生金属的回复及吸附气体和水分的挥发，压坯内成形剂的分解和排除等。在PORITE微小铜、铁系轴承中，用R、B、O（Rapid Burning Off）来代替低温预烧阶段，且铜、铁系产品经过R、 B、O后会氧化，但在本体中可以被还原，同时还可以促进烧结。 2、中温升温烧结阶段，在此阶段开始出现再结晶，首先在颗粒内，变形的晶粒得以恢复，改组为新晶粒，同时颗粒表面氧化物被完全还原，颗粒界面形成烧结颈。 3、高温保温完成烧结阶段，此阶段是烧结得主要过程，如扩散和流动充分地进行和接近完成，形成大量闭孔，并继续缩小，使得孔隙尺寸和孔隙总数均有减少，烧结体密度明显增加 4、冷却阶段：实际的烧结过程，都是连续烧结，所以从烧结温度缓慢冷却一段时间然后快冷，到出炉量达到室温的过程，也是奥氏体分解和最终组

氧化铝陶瓷制作工艺

氧化铝陶瓷制作工艺 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998

氧化铝陶瓷制作工艺氧化铝陶瓷目前分为高纯型与普通型两种。高纯型氧化铝陶瓷系Al2O3含量在%以上的陶瓷材料，由于其烧结温度高达1650-1990℃，透射波长为1～6μm，一般制成熔融玻璃以取代铂坩埚：利用其透光性及可耐碱金属腐蚀性用作钠灯管;在电子工业中可用作集成电路基板与高频绝缘材料。普通型氧化铝陶瓷系按Al2O3含量不同分为99瓷、95瓷、90瓷、85瓷等品种，有时Al2O3含量在80%或75%者也划为普通氧化铝陶瓷系列。其中99氧化铝瓷材料用于制作高温坩埚、耐火炉管及特殊耐磨材料，如陶瓷轴承、陶瓷密封件及水阀片等;95氧化铝瓷主要用作耐腐蚀、耐磨部件;85瓷中由于常掺入部分滑石，提高了电性能与机械强度，可与钼、铌、钽等金属封接，有的用作电真空装置器件。其制作工艺如下：一、粉体制备：将入厂的氧化铝粉按照不同的产品要求与不同成型工艺制备成粉体材料。粉体粒度在1μm微米以下，若制造高纯氧化铝陶瓷制品除氧化铝纯度在%外，还需超细粉碎且使其粒径分布均匀。采用挤压成型或注射成型时，粉料中需引入粘结剂与可塑剂，一般为重量比在10-30%的热塑性塑胶或树脂有机粘结剂应与氧化铝粉体在150-200℃温度下均匀混合，以利于成型操作。采用热压工艺成型的粉体原料则不需加入粘结剂。若采用半自动或全自动干压成型，对粉体

有特别的工艺要求，需要采用喷雾造粒法对粉体进行处理、使其呈现圆球状，以利于提高粉体流动性便于成型中自动充填模壁。此外，为减少粉料与模壁的摩擦，还需添加1～2%的润滑剂如硬脂酸及粘结剂PVA。欲干压成型时需对粉体喷雾造粒，其中引入聚乙烯醇作为粘结剂。近年来上海某研究所开发一种水溶性石蜡用作Al2O3喷雾造粒的粘结剂，在加热情况下有很好的流动性。喷雾造粒后的粉体必须具备流动性好、密度松散，流动角摩擦温度小于30℃。颗粒级配比理想等条件，以获得较大素坯密度。二、成型方法：氧化铝陶瓷制品成型方法有干压、注浆、挤压、冷等静压、注射、流延、热压与热等静压成型等多种方法。近几年来国内外又开发出压滤成型、直接凝固注模成型、凝胶注成型、离心注浆成型与固体自由成型等成型技术方法。不同的产品形状、尺寸、复杂造型与精度的产品需要不同的成型方法。摘其常用成型介绍：1干压成型：氧化铝陶瓷干压成型技术仅限于形状单纯且内壁厚度超过1mm，长度与直径之比不大于4∶1的物件。成型方法有单轴向或双向。压机有液压式、机械式两种，可呈半自动或全自动成型方式。压机最大压力为200Mpa.产量每分钟可达15～50件。由于液压式压机冲程压力均匀，故在粉料充填有差异时压制件高度不

陶瓷制做工艺流程

陶瓷制做工艺流程制模雕型(厡形阶段) 木擳土(深灰色)：是一种水性土，质地较细，可做不规则的雕模石膏(白色)：质地较硬，适合作比较工整的雕模油土(土黄色)：不需保湿，常用来做poly的雕模或是厚度较薄易龟裂的浮雕。此阶段须注意：原型厚薄均匀，比例合理才能避免日后有开裂的问题浮雕之深浅、角度需适中便于分片，如有利角将造成卡模。转角要圆，避免利角造成开裂。原型会比图稿尺寸大或高，由于每一种土因烧成温度不同都有其收缩比的关系。陶土分类烧成温度越高收缩比越高吸水率越低，与硬度也成正比。分片(样品模) 利用石膏将原形翻制成模具。此阶段须注意为避免模线问题，分片数愈少越好，分片时也须注意每片之间隙不可过大。若曾上过钾肥皂(是一种隔离剂)需清洗干净，以避免日后发生针孔、气泡瑕疵。包case-意指大货生产时，为复制子模所需而翻制的母模(阳模，材质为超硬石膏) 利用母模可以再重复分片，即可产出后续许多子模。此阶段须注意：一个母模的寿命约3年，约可制造70-80个子模。一个子模约可生产60~80个产品。(视纹路之复杂程度而定)

由于不断的重复生产使得石膏的吸水率越来越低，故一日中，灌制泥胚的时间一件比一件长。为避免模线粗大，包case时须注意，模具必须密合以避免泥浆由未密合之模线渗出造成模线太粗。敲模即将模具分开。成型-分为以下数种方式： 1、手灌浆利用石膏模吸水特性，将接触石膏模壁面的泥浆水分吸干形成泥胚。多用于雕型比较立体或不规则的器型此阶段注意事项第一次灌浆约静置25分钟，即可将泥浆倒出。第二次灌浆之后静置时间需陆续增长，此因石膏吸水特性会因使用率的频繁而陆续降低，所以时间需再加长。一个子模一天大约可灌12个就要休息。 13英寸以上的产品壁厚约为6~7mm。一般大小的璧厚约留4mm。灌浆时须注意模具的密合度，以避免膜线或变形的问题。 2、手工成型分为手拉胚及手工雕塑，多用于较高级或线条较多的产品。 3、高压注浆利用高压灌注机将泥浆由上往下冲入模具中，所需时间较短，故产量高(与手灌浆比较)。只能用于上下开模的产品(深度不能太深)。例如：肥皂盘、餐盘。垃圾桶、漱口杯、或其它深底的产品不适用此种方式生产。(深度不可太深) 此阶段须注意：表面凹陷：由于脱胚时泥浆未干形成表面凹陷。注浆缝合线-两浆汇流时的线。 4、滚压利用不绣钢制模具，上模旋转移动将泥块滚制成型。多用于浅口对称器型、盘子、浅口碗等。此阶段注意事项避免模具滚压时形成之波浪纹(泥纹)。由于模具费用较高所以多为大量生产时才会开模。 5、冲压利用冲压不绣钢模具机器高速冲击泥块成型。多用于对称对象等基本器型，产量高(与手灌浆比较)。此阶段注意事项由于模具费用较高所以多为大量生产时才会开模。变形：脱胚未干，或取出方式疏忽导致变形。

氧化铝陶瓷综述(原版)

目录摘要 ................................................................................................................................ 1 正文： ................................................................................................................................ 1 1氧化铝的同质多晶变体及其性能简介 . (1) 1.1α-32O Al ................................................................................................................ 1 1.2β-32O Al ................................................................................................................. 1 1.3γ-32O Al ................................................................................................................. 1 2氧化铝陶瓷的分类及功能简介 . (2) 2.1分类 (2) 2.1.1氧化铝陶瓷按其中氧化铝含量不同分为高纯型和普通型两种。.......... 2 2.1.2氧化铝陶瓷根据主晶相不同可分为刚玉瓷、刚玉—莫来石瓷及莫来石瓷。................................................................................................................................. 2 2.2功能 ........................................................................................................................ 2 3氧化铝陶瓷的原料及其加工 .. (3) 3.1原料及其制备 ........................................................................................................ 3 3.232O Al 的预烧 .......................................................................................................... 4 3.332O Al 粉体的制备 .................................................................................................. 4 4氧化铝陶瓷的成型工艺 . (5) 4.1成型辅助剂 ............................................................................................................ 5 4.2成型方法 . (5) 4.2.1模压成型...................................................................................................... 5 4.2.2等静压成型.................................................................................................. 5 4.2.3注浆成型...................................................................................................... 5 4.2.4凝胶注模成型.............................................................................................. 5 4.2.5热压铸成型.. (6) 5烧结 (6) 5.1烧结方法 (6) 5.1.1常压烧结法.................................................................................................. 6 5.1.2热压烧结和热等静压烧结.. (6)
