人教版九年级物理全册15.5 串、并联电路中电流的规律]练习题
15.5串、并联电路中电流的规律
一、选择题
1．在“探究串联电路中电流的规律”实验中，某同学用电流表分别测出图1中a、b、c 三处的电流大小，为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是()
图1
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡的位置互换，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流
2.在如图2所示电路中，闭合开关，若A、B、C、D处的电流分别为I A、I B、I C、I D，则这四者间的关系正确的是()
图2
A．I A＝I B＝I C B．I A＝I B＋I C
C．I B＝I C D．I B＝I D
3．把L1和L2两灯串联后接到电源上，闭合开关后发现灯L1比灯L2亮，则() A．通过灯L1的电流大
B．通过灯L2的电流大
C．通过灯L1、L2的电流一样大
D．条件不足，无法判断两灯中电流的大小
4．在如图3甲所示的电路中，闭合开关后，电流表A1、A2的指针位置均如图乙所示。
下列判断正确的是()
图3
A．通过L1的电流为1.5 A
B．通过L1的电流为1.2 A
C．通过L2的电流为1.2 A
D．通过L2的电流为0.3 A
5．如图4所示，当只闭合S1时，电流表的示数I1＝0.2 A，当S1、S2都闭合时，电流表的示数变化了0.3 A，此时干路中的电流为I2，则()
图4
A．I1∶I2＝2∶3
B．流过灯L2的电流为0.3 A
C．流过灯L1、L2的电流之比为2∶5
D．S2由闭合变为断开时，流过灯L1的电流变大
6．如图5所示是小李同学研究并联电路电流特点的电路图。
当开关S闭合时，电流表A1无示数，电流表A2有正常示数；如果把两灯互换，闭合开关S后，两电流表均有正常示数。
则该电路中存在的故障是()
图5
A．L1断路B．L1短路
C．L2断路D．L2短路
二、填空题
7．小明根据如图6所示的甲、乙两电路图探究“串联电路和并联电路的电流关系”时，
闭合开关后，测得图甲中a处电流为0.2 A，则b处电流为________，c处电流为________；测得图乙中a处电流为0.4 A，b处电流为0.4 A，则c处电流为________。
图6
8．某家庭电路中，干路允许通过的最大电流是5 A。
电路中有电灯两盏，通过每盏电灯的电流是180 mA；电冰箱一台，通过它的电流是1.7 A；电视机一台，通过它的电流是450 mA；电熨斗一个，通过它的电流为2.3 A。
这些用电器________(选填“可以”或“不可以”)同时使用。
9．如图7所示，当开关S1闭合、S2断开时，电流表A的示数为0.24 A，则通过灯L1的电流是________A，通过灯L2的电流是________A；当S1和S2都闭合时，电流表的示数为0.56 A，则此时通过灯L1的电流为________A，通过灯L2的电流为________A。
图7
10．(1)对于图8甲中的电路，若将线头M、N都接到电流表“0.6”接线柱上，此时电流表的示数如图乙所示，则电流表测的是通过灯________的电流，大小为________A。
(2)若将线头M接到电流表“3”接线柱上、N接到电流表“－”接线柱上，此时电流表的示数如图丙所示，则通过灯L2的电流为________A。
图8
三、实验探究题
11．为了探究并联电路的电流规律，小薇设计了如图9甲所示的电路进行实验。
图9
(1)在连接电路时，开关应处于________状态。
(2)小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是____________________________。
(3)排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图丙、丁、戊所示，可读出：I1＝0.5 A，I2＝________A，I＝________A。
根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是____________(写出关系式即可)。
(4)为了验证结论的普遍性，小薇可以采用的方法是________________________________________________________________________。
(5)另一同学小敏连接了如图乙所示的实物连接图，此时，电流表测的是通过________(选填“L1”“L2”或“干路”)的电流。
若要测灯L2中的电流，请你在图上只改动一根导线，完成电路的连接。
(在需要改动的导线上打“×”，再画出重新连接后的导线)
四、计算题
12．在如图10所示的电路中，L1和L2是两个不同规格的灯泡。
问：
(1)只闭合S1时，若电流表A的示数为0.6 A，则通过L1和L2的电流分别是多少？
(2)只闭合S2时，若电流表A的示数为0.2 A，则通过L1和L2的电流分别是多少？
(3)当闭合S1和S3时，若电流表A的示数为0.9 A，通过L1的电流为0.6 A，则通过L2的电流是多少？
图10
1．D2．B3．C4．C5．B6．A
7．0.2 A0.2 A0.8 A8．可以9．0.240.240.56010．(1)L10.5(2)0.4 11．(1)断开
(2)L1断路或电流表断路
(3)0.521I＝I1＋I2
(4)换用不同规格的灯泡，继续做几次实验
(5)干路如图所示
12．(1)只闭合S1时，电路为L1的简单电路，电流表测电路中的电流，则通过L1的电流为0.6 A，通过L2的电流为0 A。
(2)只闭合S2时，两灯泡串联，电流表测电路中
的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2 A。
(3)当闭合S1和S3时，两灯泡并联，电流表测干路电流，因为并联电路中干路中的电流等于各支路电流之和，所以通过L2的电流：
I2＝I－I1＝0.9 A－0.6 A＝0.3 A。
13．0.6[解析] 由图可知，金属圆环的两部分弧ADB和弧ACB并联接入电路，根据并联电路干路电流等于各支路电流之和可得，通过整个圆环的总电流：I＝0.3 A＋0.3 A＝0.6 A。
九年级物理全册15.5串并联电路中电流的规律练习含解析新版新人教版
第4节《串并联电路中电流的规律》同步习题一、单选题1.如图所示是小林在练习测量电流时连接的电路,电路的连接存在错误,下列操作及说法正确的是（）A.撤掉导线a,电流表测量的是电路的总电流B.撤掉导线 b,电流表测量的是通过小灯泡L1的电流C.撤掉导线b,电流表测量的是通过小灯泡L2的电流D.撤掉导线 c,电流表测量的是通过小灯泡L2的电流【答案】D【解析】A.撤掉导线a,电流表未接入电路,故A错误；BC.撤掉导线 b,两个灯泡并联,电流表测量干路电流,故B、C错误；D.撤掉导线 c,两个灯泡并联,电流表测量的是通过小灯泡L2的电流,故D正确。
2.在如图甲所示的电路中,当闭合开关后,两个电流表指针偏转均为图乙所示,则电阻R1和R2中的电流分别为（）A.1.2A,0.22AB.0.98A,0.22AC.0.96A,0.24AD.0.24A,1.2A【答案】C【解析】由电路图可知,两电阻并联,电流表A1测干路电流,A2测通过R2支路的电流,并联电路干路电流大于各支路电流之和,且两指针的位置相同,A1的量程为0～3A,分度值为0.1A,干路电流I=1.2A,A2的量程为0～0.6A,分度值为0.02A,通过R2支路的电流I2=0.24A,通过R1的电流I1=I-I2=1.2A-0.24A=0.96A. 3.如图所示电路,闭合开关S1、S2,下列对电路的分析正确的是（）A.L1与L2串联B.电流表A1测L1的电流C.当开关S2断开时,通过L1的电流变小D.当开关S2断开时,电流表A2的示数变小【答案】D【解析】A、A1、L2、S2三个元件在同一支路上,L1单独在一个支路上,所以是并联电路,故A错误；B、A1、L2在同一支路上,所以A1是测L2电流,故B错误；C、当开关S2断开时,L2所在支路断路,电流变为0,而L1所在支路电流不受影响,故C错误；D、当开关S2断开时,L2所在支路断路,电流变为0,而L1所在支路电流不受影响,所以干路电流变小,A2测干路电流,因此电流表A2的示数变小,故D正确.4.有一种节日用的小彩灯上串联着20个小灯泡,如果电源插头处的电流为200 mA,那么通过第5个小灯泡的电流是( )A.10 mAB.20 MaC.200 mAD.100 mA【答案】C【解析】因串联电路中的电流处处相等,所以任何一个灯泡中的电流都是相等的。
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步测试题附答案
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步测试题附答案一、单选题1．如图甲所示的电路中，A 1的示数为1.2A ，A 2的示数如图乙所示。
下列判断正确的是（ ）A ．通过L 1的电流为0.7AB ．通过L 1的电流为1.2AC ．通过L 2的电流为1.2AD ．通过L 2的电流为1.7A2．如图，1A 和2A 、3A 三个电流表的示数分别为 1I 、2I 和3I ，则有（ ）A ．123I I I =+B ．123I I I ==C ．123I I I >>D ．123I I I <<3．在探究电路的电流规律实验时用了图中的某个电路，已知R 1＝R 2＜R 3，电流表的读数分别是：A 1为0.3A 、A 2为0.15A 、A 3为0.45A ．测量时的电路图应是（ ）A ．B ．C ．D ．4．如图甲所示电路，闭合开关S ，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L 1和L 2的电流分别为（ ）A ．2.6A 0.52AB ．0.52A 2.08AC ．2.08A 0.52AD ．0.52A 2.6A5．高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（ ）A ．称重表其实是一个电压表B ．电路中的R 1是没有作用的C ．当车辆越重时，称重表的示数越小D ．当车辆越重时，称重表的示数越大6．如图，三个不同的灯泡接在电源上，1A 的示数为1I ，2A 的示数为2I ，3A 的示数为3I ，各表读数关系正确的是（ ）A ．123I I I ==B ．123I I I =+C ．321I I I >>D ．123I I I >>7．用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A 比B 的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是()A ．AB I I > B ．A B I I <C ．A B I I =D ．无法确定8．如图甲电路，闭合开关S 后，两个灯泡都能发光，电流表A 1、A 2指针的位置均如图乙所示，则下列说法错误的是（）A．通过灯L1的电流是L2的4倍B．通过灯L2的电流为0.3AC．电流表A1连接“-”与“3”接线柱D．若L1断路，A2示数变小9．在如图所示的电路中，电流表A1和A2的示数分别为0.3安和0.4安若将电路中的某两个电阻的位置互换，电流表A1和A2的示数却不变，则电流表A的示数可能为（）A．0.45安B．0.50安C．0.65安D．0.60安10．如图所示的电路，闭合开关后，两电流表的指针正常偏转且偏转角度相同，此时灯L1和L2的电流之比为（）A．1：5B．1：4C．5：1D．4：1二、多选题11．如图所示，当开关S闭合时，关于三个电流表A1、A2和A3的读数，下列说法不正确的是（）A．电流表A1的读数等于灯泡L1中的电流B．电流表A2的读数等于灯泡L2和L3中的电流之和C．电流表A1的读数一定等于A2和A3的读数之和D．三个电流表的读数相等12．如图所示的电路，闭合开关S1、S后，两灯均发光，下列说法不正确的是（）A．灯L1、L2串联B．电流表A1和A2示数一定不相等C．断开S1后，电流表A1的示数变小D．断开S1后，电流表A2的示数不变13．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，电流表A2读数是0.6A，下列分析错误的是（）A．灯泡L1和L2并联B．电流表A1的读数是0.3AC．通过灯L2的电流为0.6A D．通过灯L1的电流为1.5A14．如图甲，闭合开关S1、S2时，灯泡L1和L2发光，电流表A1、A2的指针指在同一位置如图乙所示。
人教版九年级全册物理 15.5 串、并联电路中电流的规律 同步练习(含答案)

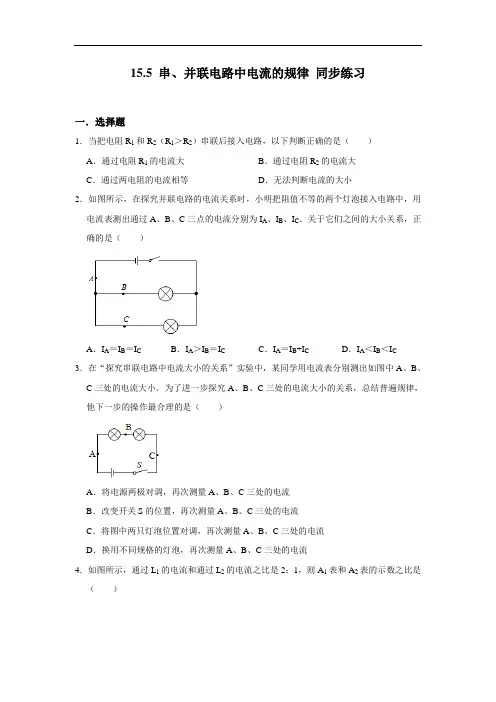

15.5 串、并联电路中电流的规律同步练习一．选择题1．当把电阻R1和R2（R1＞R2）串联后接入电路，以下判断正确的是（）A．通过电阻R1的电流大B．通过电阻R2的电流大C．通过两电阻的电流相等D．无法判断电流的大小2．如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为I A、I B、I C．关于它们之间的大小关系，正确的是（）A．I A＝I B＝I C B．I A＞I B＝I C C．I A＝I B+I C D．I A＜I B＜I C3．在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图中A、B、C三处的电流大小。
为了进一步探究A、B、C三处的电流大小的关系，总结普遍规律，他下一步的操作最合理的是（）A．将电源两极对调，再次测量A、B、C三处的电流B．改变开关S的位置，再次测量A、B、C三处的电流C．将图中两只灯泡位置对调，再次测量A、B、C三处的电流D．换用不同规格的灯泡，再次测量A、B、C三处的电流4．如图所示，通过L1的电流和通过L2的电流之比是2：1，则A1表和A2表的示数之比是（）A．2：3B．3：1C．1：2D．2：15．两个小灯泡串联接入电路，通电后它们的亮度不一样，经测量较亮的灯泡的电流是0.5A，则通过较暗的灯泡的电流是（）A．等于0.5A B．大于0.5A C．小于0.5A D．无法确定6．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是（）A．0.1A B．0.2A C．0.3A D．0.4A7．如图所示是“探究并联电路电流特点”的实验电路图，下列说法正确的是（）A．本实验对灯泡的规格没有要求，只要能发光即可B．若所选灯泡相同，则电路中的电流满足I1＝I2+I3；I2＝I3，但是该结论不具普遍性C．若拧下其中一个小灯泡，另一个灯泡将不能发光D．为了得到普遍规律，本实验应该多次利用开关的断开和闭合测量多组电流值8．如图甲所示电路，闭合开关后，两个电流表指针偏转均为图乙所示，则通过L1与L2的电流分别是（）A．2.2A 0.44A B．1.76A 0.44AC．0.44A 1.76A D．0.42A 2.2A9．如图所示电路中，三个灯泡完全相同，当开关闭合时电流表A1、A2、A3的读数分别为I1、I2、I3．则它们三者的关系是（）A．I3＞I2＞I1B．I3＜I2＜I1C．I3＝I2＝I1D．I3＜I2＝I1 10．将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A1和A2指针偏转分别如图乙所示，下列说法正确的是（）A．电流表A2测量电灯L2的电流B．电流表A1的示数可能为0.24AC．电流表A2的示数一定为2AD．通过灯L2的电流可能为0.12A11．如图所示的电路图中，下列说法正确的是（）A．闭合S2、S3，断开S1，L1亮、L2不亮B．闭合S2、S3，断开S1，两灯都发光C．闭合S1、S3，断开S2，两个灯是串联D．闭合S1、S2，断开S3，两灯都发光12．如图所示电路中，三个电阻器中有两个的阻值相等，电流表内阻不计，如果电流表A1、A2的示数分别为0.2A和0.3A，则通过电源的电流可能是（）A．0.1 A B．0.3A C．0.4A D．0.5A二．填空题13．在用电流表测电路中的电流时，我们将电流表的示数视为被测电路的电流值，这样做的依据是：。
2023届九年级人教版物理全册：15.5“串、并联电路中电流的规律”过关检测练习题

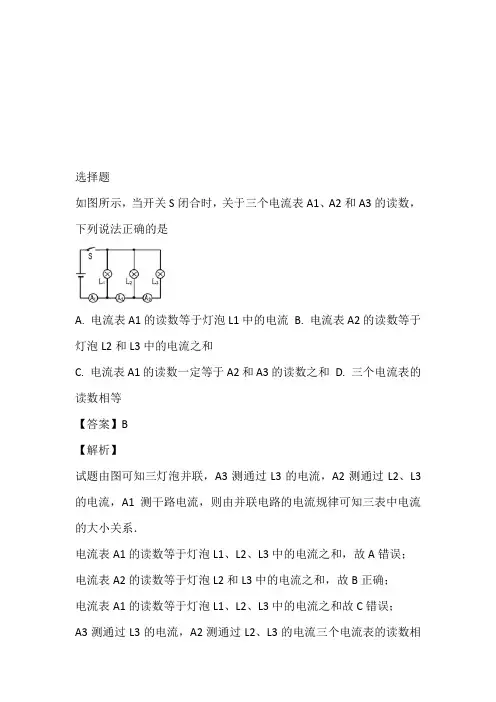

选择题如图所示，当开关S闭合时，关于三个电流表A1、A2和A3的读数，下列说法正确的是A. 电流表A1的读数等于灯泡L1中的电流B. 电流表A2的读数等于灯泡L2和L3中的电流之和C. 电流表A1的读数一定等于A2和A3的读数之和D. 三个电流表的读数相等【答案】B【解析】试题由图可知三灯泡并联，A3测通过L3的电流，A2测通过L2、L3的电流，A1测干路电流，则由并联电路的电流规律可知三表中电流的大小关系．电流表A1的读数等于灯泡L1、L2、L3中的电流之和，故A错误；电流表A2的读数等于灯泡L2和L3中的电流之和，故B正确；电流表A1的读数等于灯泡L1、L2、L3中的电流之和故C错误；A3测通过L3的电流，A2测通过L2、L3的电流三个电流表的读数相等故D错误故选B．选择题如图所示电路中，将电流表先后串联在a、b、c处，当开关闭合后，电流表的读数（）A. 在a处最大B. 在b处最小C. 在C处最大D. 三处都是一样【答案】D【解析】解答：由图可见，这是一个串联电路，根据串联电路中电流处处相等，所以A. B. C三处电流大小相同。
故选D.选择题如图所示，电源电压保持不变．闭合开关，滑动变阻器的滑片P由a 向b滑动的过程中，灯泡工作时的电阻不变．可能观察到的现象是（）A. 灯L1逐渐变亮B. 灯L2逐渐变暗C. 电流表示数变大D. 灯L1逐渐变暗【答案】C【解析】由电路图可知，灯泡L2与滑动变阻器串联后再与灯泡L1并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，且电源电压保持不变，所以，滑片移动时，通过灯泡L1的电流和实际功率不变，则L1的亮暗不变，故AD错误；滑动变阻器的滑片P 由a向b滑动的过程中，接入电路中的电阻逐渐变小，该支路的总电阻变小，由可知滑动变阻器支路的电流逐渐变大，因灯泡的亮暗取决于实际功率的大小，所以，由可知，灯泡L2的实际功率变大，L2逐渐变亮，故B错误；因并联电路中干路电流等于各支路电流之和，所以，干路电流逐渐变大，即电流表的示数逐渐变大，故C正确．故选C．选择题教室里的日光灯正常发光，若天热时再启动空调，则该电路的A. 总电压变小B. 总电流变大C. 总电阻变大D. 总功率变小【答案】B【解析】因为教室里装有多盏日光灯是并联连接，每多开一盏灯，相当于在并联电路中增加一条支路，支路越多，总电流会越大，总电阻会越小，总功率变大，电路两端的电压不变。
新人教版九年级物理全册：15.5《串并联电路中电流的规律》习题(含答案).doc

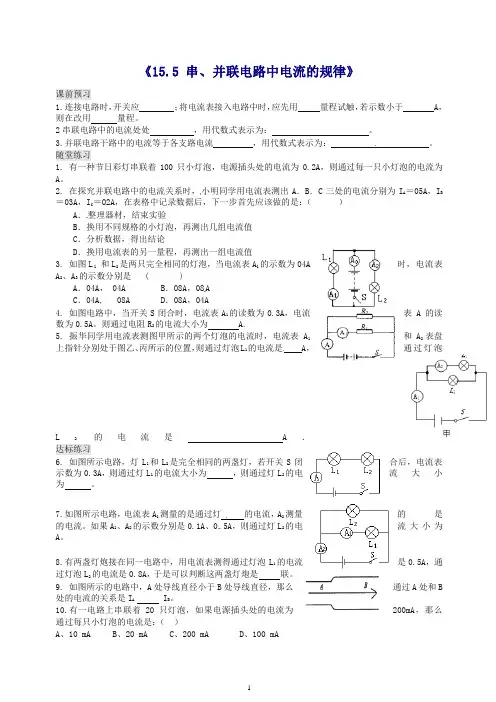

1《15.5 串、并联电路中电流的规律》课前预习1.连接电路时，开关应 ；将电流表接入电路中时，应先用 量程试触，若示数小于 A ，则在改用 量程。
2串联电路中的电流处处 ，用代数式表示为： 。
2. 在探究并联电路中的电流关系时，小明同学用电流表测出A ．B ．C 三处的电流分别为I A ＝05A ，I B ＝03A ，I C ＝02A ，在表格中记录数据后，下一步首先应该做的是：（ ）A ．整理器材，结束实验B ．换用不同规格的小灯泡，再测出几组电流值C ．分析数据，得出结论D ．换用电流表的另一量程，再测出一组电流值3. 如图L l 和L 2是两只完全相同的灯泡，当电流表A l 的示数为04A 时，电流表A 2、A 3的示数分别是 ( )A ．04A ， 04AB ．08A ，08AC ．04A, 08AD ．08A ，04A4. 如图电路中，当开关S 闭合时，电流表A 1的读数为0.3A ，电流表A 的读和A 2表盘的电流是 A 通过灯泡L 2的电流是 A ． 达标练习6. 如图所示电路，灯L 1和L 2是完全相同的两盏灯，若开关S 闭合后，电流表示数为0.3A ，则通过灯L 1的电流大小为 ，则通过灯L 2的电流大小为 。
7.如图所示电路，电流表A 1测量的是通过灯 的电流，A 2测量的是 的电流。
如果A 1、A 2的示数分别是0.1A 、0.5A ，则通过灯L 2的电流大小为 A 。
8.有两盏灯炮接在同一电路中，用电流表测得通过灯泡L 1的电流是0.5A ，通过灯泡L 2的电流是0.8A ，于是可以判断这两盏灯炮是 联。
9. 如图所示的电路中，A 处导线直径小于B 处导线直径，那么通过A 处和B处的电流的关系是I AI B 。
10.有一电路上串联着20只灯泡，如果电源插头处的电流为200mA ，那么通过每只小灯泡的电流是：（ ）A 、10 mAB 、20 mAC 、200 mAD 、100 mA211.图中的电路中，如果通过灯L 1和L 2的电流分别为0.4A 和0.8A 。
人教版物理九年级全一册：15.5 串、并联电路中电流的规律 同步练习(附答案)
第5节串、并联电路中电流的规律一、知识梳理：1．串联电路中的电流规律特点：串联电路中电流处处__ __．如图所示，将电流表分别接在电路中a、b、c处，测出通过各处的电流分别为I a、I b、I c，它们之间的关系是__ ____ __．注意：实验时，换用不同规格的小灯泡进行多次实验的目的是避免实验的偶然性和特殊性，使实验得到的结论更具有普遍性．2．并联电路中的电流规律特点：并联电路中，干路电流等于__ ____ __．如图所示，将电流表分别接在电路中A、B、C处，测出通过各处的电流分别为I A、I B、I C，它们之间的关系是__ __．注意：通过两灯泡的电流相等，两灯泡不一定是串联，还可能是并联(两灯泡型号相同)．二、练习：知识点1探究串联电路中的电流规律1．在探究串联电路电流关系活动中，小路连好如图所示的电路后，用电流表测出A、B、C处的电流分别为I A＝0.4 A、I B＝0.4 A、I C＝0.4 A，并将数据记录在表格中，下一步应该做的是( )A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．改变电流表的量程或换电流表再测几次2．在探究串联电路的电流规律时，小敏同学连成了如图所示的电路．在连接电路时，开关应__ __；电流表要与所测用电器__ __；选量程时，要先估计电流值，如果估计不了，要用量程试触；实验中，选择三个小灯泡的规格应该(填“相同”或“不同”)，检查电路无误后，闭合开关，三灯L 1、L 2、L 3均发光，接着她把电流表分别接在a 、b 、c 、d 处；实验时，她记录了下表中的实验数据，由表中的实验数据可得出的结论是： ．3．有一种节日彩灯由50只小灯泡串联而成，如果电源插头处的电流是0.2 A ，那么通过第10只小灯泡的电流为 A ，通过最后一只灯泡的电流为 A.知识点2 探究并联电路中的电流规律4．如图1所示，研究并联电路中干路电流与各支路电流的关系．甲 乙图1图2(1)以笔画线代替导线，按图甲电路图把实物图乙连接起来．(导线不许交叉)． (2)连完电路后，闭合开关，三个电流表的示数如图2所示，则A 1的示数I 1是 A ，A 2的示数I 2是 A ，A 3的示数I 是 A.(3)由上述三个电流的数值，可近似得出电流关系式为： ．5．如图所示，当开关闭合后，电流表A 1的示数为0.5 A ，则下列说法正确的是( ) A ．通过灯L 1的电流为0.3 A B ．通过灯L 1的电流为0.15 A测量处 a b c d 电流/A0.20.20.20.2C．通过灯L2的电流为0.15 A D．电流表A2的示数为0.5 A6．如图所示的电路中，如果通过灯L1和L2的电流分别为0.4 A和0.8 A．则电流表A1和A2的示数分别是( )A．0.8 A，0.4 AB．0.4 A，0.8 AC．1.2 A，0.4 AD．1.2 A，0.8 A7．如图所示电路，下列分析正确的是( )A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等8．如图所示，电流表A3测的电流，A2测的电流之和，A1测的电流之和；分别用I3、I2、I1表示上述电流，则三者的数量关系为I1I2I3(填“>”“＝”或“<”)．9．如图所示，已知电流表A1和电流表A的指针在同一位置，则通过灯L2的电流为通过灯L1的电流的倍，如果灯L2短路，电流表将可能被烧坏．10．如图甲所示的电路中，L1、L2是联的，电流表A1测的是通过的电流．当开关闭合后，A1、A2的示数分别如图乙中的(a)(b)所示，通过L2的电流为 A.甲乙11．小海和小梅一起做“探究并联电路中电流的规律”实验．(1)图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是(填“A”“B”或“C”)处的电流．(2)请在图乙中移动一根导线，测量另外一处的电流．在移动的导线上画“×”，并用笔画线代替导线连接正确的电路．移动后电流表测量的是(填“A”“B”或“C”)处的电流．(3)测出A、B、C三处的电流如表所示，由此得出初步结论：(只写表达式)．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是：．(4)小海利用原有的实验器材，添加一个开关，又设计了一个电路．利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系．请在图丙的虚线框中画出电路图．12．如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2 A、1 A、0.6 A，则通过L1的电流是A，通过L2的电流是A，通过L3的电流是 A.参考答案：一、知识梳理：1．串联电路中的电流规律特点：串联电路中电流处处__相等__．如图所示，将电流表分别接在电路中a、b、c处，测出通过各处的电流分别为I a、I b、I c，它们之间的关系是__I a＝I b＝I c__．2．并联电路中的电流规律特点：并联电路中，干路电流等于__各支路电流之和__．如图所示，将电流表分别接在电路中A、B、C处，测出通过各处的电流分别为I A、I B、I C，它们之间的关系是__I A＝I B＋I C__．二、练习：1．C2．在探究串联电路的电流规律时，小敏同学连成了如图所示的电路．在连接电路时，开关应__断开__；电流表要与所测用电器__串联__；选量程时，要先估计电流值，如果估计不了，要用__大__量程试触；实验中，选择三个小灯泡的规格应该__不同__(填“相同”或“不同”)，检查电路无误后，闭合开关，三灯L1、L2、L3均发光，接着她把电流表分别接在a、b、c、d处；实验时，她记录了下表中的实验数据，由表中的实验数据可得出的结论是：__串联电路中各处的电流是相同的__．3．有一种节日彩灯由50只小灯泡串联而成，如果电源插头处的电流是0.2 A，那么通过第10只小灯泡的电流为__0.2__A，通过最后一只灯泡的电流为__0.2__A.4．(1)解：(2)连完电路后，闭合开关，三个电流表的示数如图2所示，则A1的示数I1是__0.32__A，A2的示数I2是__0.58__A，A3的示数I是__0.9__A.(3)由上述三个电流的数值，可近似得出电流关系式为：__I1＋I2＝I3__．5．D6．D7．C8．电流表A3测__L3__的电流，A2测__L2、L3__的电流之和，A1测__L1、L2、L3__的电流之和；分别用I3、I2、I1表示上述电流，则三者的数量关系为I1__>__I2__>__I3(填“>”“＝”或“<”)．9．__4__ __A__10．L1、L2是__并__联的，电流表A1测的是通过__L1__的电流．当开关闭合后，A1、A2的示数分别如图乙中的(a)(b)所示，通过L2的电流为__0.24__A.11．(1) __C__ ．(2)解：或(3)__I C＝I A＋I B__ __换上规格不同的灯泡多次实验__．(4)解：12．通过L1的电流是__0.2__A，通过L2的电流是__0.4__A，通过L3的电流是__0.6__A.。
15.5串、并联电路中电流的规律(同步练习)(解析版)
人教版九年级物理上册第15章《电流和电路》第5节串、并联电路中电流的规律（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 5 5 401．如图所示的电路图，闭合开关S后，电路正常工作，下列关于A、B、C三处电流的大小关系正确的是（）A．IA ＝IB＝ICB．IA ＜IB＜ICC．IA ＞IB＞ICD．IA ＝IB＞IC【答案】A【解析】解：由电路图可知，两灯泡串联，A、B、C是串联电路中的三个点，因为串联电路中各处的电流相等，所以A、B、C三处的电流相等，即IA ＝IB＝IC，故A正确，BCD错误。
故选：A。
2．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（）A．IA ＞IB＞ICB．IA ＜IB＜ICC．IA ＝IB＝ICD．IA ＝IC＞IB【答案】C【解析】解：由电路图可知，两灯泡串联，A、B、C是串联电路中的三个点，因为串联电路中各处的电流相等，所以A、B、C三处的电流相等，即IA ＝IB＝IC。
故选：C。
3．在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，则下列叙述正确的是（）A．通过A的电流比通过B的电流小B．通过A的电流比通过B的电流大C．通过A的电流和通过B的电流相同D．无法比较通过A、B电流的大小【答案】C【解析】解：因两电阻串联，串联电路中，电流处处相等，故通过A的电流和通过B的电流相同。
故选：C。
4．在如图所示电路中，L1与L2是两个不同规格的小灯泡，闭合开关后，用电流表分别测出通过a、b、c、d四处电流的大小，下列电流关系正确的是（）A．Ia ＝IbB．Ia ＝IcC．Ia ＝IdD．Ib ＝Ic【答案】C【解析】解：根据电路图可知，两灯并联，Ia 、Id为干路电流，Ib、Ic是两条支路的电流；AB、因并联电路中干路电流等于各支路电流之和，所以可得Ia ＝Ib+Ic，则Ia＞Ib，I a ＞Ic，故AB错误；C、由于a、d两点都在干路上，则Ia ＝Id，故C正确；D、由于两个小灯泡的规格不同（即电阻不同），则根据并联电路中各支路两端的电压相等和欧姆定律可得：Ib ≠Ic；故D错误。
人教版九年级全册物理 15.5 串、并联电路中电流的规律 同步测试(含解析)
15.5 串、并联电路中电流的规律同步测试一．选择题1．两个小灯泡串联接入电路，通电后它们的亮度不一样，经测量较亮的灯泡的电流是0.5A，则通过较暗的灯泡的电流是（）A．等于0.5A B．大于0.5A C．小于0.5A D．无法确定2．在如图甲所示的电路图中，开关S闭合后，A1的示数为1.2A，A2的示数如图乙所示，下列判断准确的是（）A．通过L1的电流为1.2A B．通过L1的电流为0.2AC．通过L2的电流为0.2A D．通过L2的电流为1.0A3．如图所示的电路中，比较a、b、c、d四处电流的大小其中错误的是（）A．I a＝I d B．I a＞I d C．I a＞I b D．I d＞I c4．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A＝0.5A，I B＝0.3A，I C＝0.2A，在表格中记录数据后，下一步首先应该做的是（）A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电流值C．分析数据，得出结论D．换用电流表的另一量程，再测出一组电流值5．在图a所示电路中，电流表A1和A2的指针位置均如图b所示，则通过L2的电流为（）A．1.2A B．0.24A C．0.22A D．0.96A6．如图甲所示，当开关S闭合时，两只电流表的指针均如图乙所示，则电灯L2中的电流是（）A．2.3A B．0.46A C．2.76A D．1.84A7．如图所示的电路中，当开关S1、S2都闭合后两灯均正常发光，下列说法正确的是（）A．两电流表示数可能相等B．电流表A1的示数比A2的示数大C．电流表A2的示数比A1的示数大D．以上情况都有可能8．在图甲所示的电路中，A1的示数为1.4A，A2的示数如图乙所示，下列判断正确的是（）A．通过L2的电流为0.5A B．通过L1的电流为1.4AC．通过L2的电流为1.4A D．通过L2的电流为2.5A9．将规格完全相同的灯泡L1和L2接入如图所示的电路中，电源电压保持不变，当S、S1、S2都闭合时，电流表的读数是0.48安，下面说法中你认为错误的是（）A．两个灯泡中的电流相同，都等于0.24AB．若灯泡L2烧坏，则电流表的读数是0.24AC．无论断开S1或S2，电流表的读数都是0.48AD．开关都闭合时，电流表的读数是干路电流，大小等于通过灯泡L1和灯泡L2的电流之和10．如图，当开关S闭合时，三个电流表A1、A2和A3都有示数，下列说法正确的是（）A．电流表A1的示数等于通过灯泡L1的电流B．电流表A2的示数等于通过灯泡L2和L3的电流之和C．若灯泡L3短路，则灯泡L3不亮L1和L2亮D．若灯泡L2开路，则A2的示数为零，电流表A1和A3的示数不变二．填空题11．串联电路中电流的特点是；符号表达式。
人教版九年级全一册物理15.5串、并联电路中电流的规律同步练习
15.5串、并联电路中电流的规律同步练习完成时间：30分钟一、填空题1.将小灯泡L1和L2串联起来接人电路,闭合开关后,发现L1比L2亮,则通过L1的电流I1(选填“>”、“<”或“=”)通过L2的电流I2。
2.如图所示是一种LED手电筒，它用两节干电池作电源,由5个LED灯并联组成，每只LED灯的电流为15mA,则这种LED手电筒正常工作时的总电流为 mA。
2题图 3题图 4题图3.如图所示电路图，电流表A1的示数为0.9 A，A3的示数为0.4 A，则通过L1的电流是 _________，通过L2的电流是_________，通过干路的电流是_________。
4.如图所示，当开关闭合后电流表A1的示数为0.3 A,通过灯L1的电流为 A,电流表A2的示数为 A。
5.如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，通过L2的电流应为______A；若通电一段时间后灯L1灯丝断了，则灯L2的亮度将______。
（选填“变亮”、“变暗”或“无变化”）6.如图，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过_________（选填“电源”、“L1或“L2）的电流，a电流表的读数应为__________安，b电流表的读数应为_________安。
二、选择题7.有一种节日用的小彩灯上串联着20个小灯泡，如果电源插头处的电流为200 mA，那么通过第5个小灯泡的电流是( )A.10 mAB.20 MaC.200 mAD.100 mA8.（2019兰州市）将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是（）A.电流表测量干路电流B.L1与L2的亮度一定相同C.通过L1和L2的电流一定相等D.只断开S2，L1发光且亮度不变9.如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是（）A．0.1A B．0.2AC．0.3A D．0.4A10.在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（）第4题图第5题图A.1.2A，0.22AB.0.98A，0.22AC.0.96A，0.24AD.0.24A，1.2A11.如图所示的电路，要用电流表测通过灯L2的电流,关于电流表的连接,以下分析正确的是（）A.一定要串联在a点B.一定要串联在c点C.一定要串联在b点D.串联在a、b、c任何点均可12.如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是（）A. B. C. D.13. (陕西中考)如图所示电路,闭合开关S、S2,下列对电路的分析正确的是（）A.L1与L2串联B.电流表A1测L1的电流C.当开关S2断开时,通过L1的电流变小D.当开关S2断开时,电流表A2的示数变小14.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A 、B 、C 三处的电流分别为0.4A A I =、0.2A B I =、0.2A C I =，在表格中记录数据后，下一步应该做的是（ ）A.整理器材，结束实验B.分析数据，得出结论C.换用不同规格的小灯泡，再测出几组电流值D.换用电流表的另一量程，再测出一组电流值15.如图所示，当开关闭合时，两个电流表的示数变化是（ ）A.A 1不变，A 2变小B.A 1不变，A 2变大C.A 1、A 2都变小D.A 1变小，A 2变大16.如图所示，当开关S 闭合时,关于三个电流表A1、A2和A3的示数，下列说法正确的是（ ）A.电流表A1的示数等于通过灯泡L1的电流B.电流表A 的示数一定等于A 2和A 3的示数之和C.三个电流表的示数相等D.电流表A2的示数等于通过灯泡L 2和L 3的电流之和三、实验题17.在“探究串联电路的电流特点”的实验中，小丽同学选用两个不同的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在a 、b 、c 三处去测量电流：原因可能是________________；A.某段导线断开 B 某接线柱处接触不良C.某灯泡被短路D.电流表被烧坏(2)她排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为_________A ；(3)她测量了a 、b 、c 三处的电流，又改变灯泡的规格进行了多次实验其中一次实验的测量数据如上表丙，在分析数据时，发现三处的测量值有差异。
15.5串、并联电路中电流的规律同步练习(有答案)2023-2024学年人教版物理九年级全一册
15.5串、并联电路中电流的规律同步练习（有答案）2023-2024学年人教版物理九年级全一册15.5 串、并联电路中电流的规律同步练习2023-2024学年人教版物理九年级全一册知识点梳理知识点一：串联电路的电流规律1.在串联电路中，电流处处相等。
2.表达式：I= I1= I2= I3知识点二：并联电路电流的规律1.在并联电路中，干路电流等于各支路电流之和。
2.表达式：I= I1+I2+I3综合提升练习一、单选题1．10个小灯泡串联在一起，已知电路某处的电流是200mA，则通过每个小灯泡的电流是（）A．10mA B．20mA C．200mA D．2000mA2．三只小灯L1、L2、L3串联在电路中，灯L1最亮，灯L3最暗，则通过它们的电流（）A．灯L1最大B．灯L2最大C．灯L3最大D．一样大3．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（）A．Ia=Id B．Ia＜Ib C．Ib＞Ic D．Ic=Id4．如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数最大的是（）A．B．C．D．5．在右图所示的电路中，电流表示数为1.2A，通过灯L的电流为0.4 A，则通过电铃D的电流为（）A．0.8A B．0.4A C．1.2A D．1.6A6．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡和的电流分别为（）A．B．C．D．7．）如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是（）A．I1 B．I2 C．I3 D．I1+I2+I38．某同学在探究“并联电路电流特点”的实验时，连接好如图所示的电路图，闭合开关，发现两个并联的灯泡，一个很亮，一个发光微弱，造成这种现象的原因可能是（）A．发光微弱的灯泡灯丝短路B．发光微弱的灯泡灯丝断路C．发光微弱的灯泡灯丝电阻较大D．两个灯泡两端的电压大小不同二、多选题9．在科学探究中，往往需要对提出的问题进行有理有据的猜想，以下猜想科学合理的是（）A．依据两节干电池比一节干电池供电能使同一小灯泡更亮，猜想出电流大小与电压大小有关B．依据相同条件下烧开一壶水比半壶水用的时间长，猜想出物体吸热的多少与物体的质量有关C．依据湿衣服在展开时晾干地快，猜想出液体蒸发快慢与液体的温度有关D．依据河流干流水量等于支流水量之和，猜想出并联电路中干路电流等于支路电流之和10．在如图所示的电路中，开关闭合时A1的示数为1.2A，A2的示数为0.5A。
