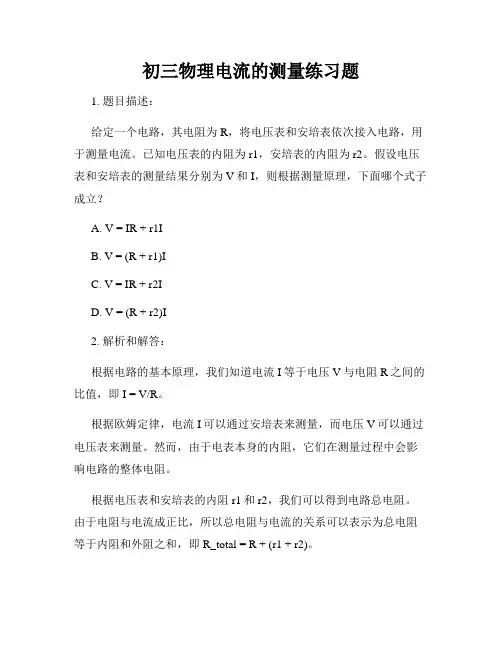

初三物理电流的测量练习题
初三物理电流的测量练习题1. 题目描述：给定一个电路，其电阻为R，将电压表和安培表依次接入电路，用于测量电流。
已知电压表的内阻为r1，安培表的内阻为r2。
假设电压表和安培表的测量结果分别为V和I，则根据测量原理，下面哪个式子成立？A. V = IR + r1IB. V = (R + r1)IC. V = IR + r2ID. V = (R + r2)I2. 解析和解答：根据电路的基本原理，我们知道电流I等于电压V与电阻R之间的比值，即I = V/R。
根据欧姆定律，电流I可以通过安培表来测量，而电压V可以通过电压表来测量。
然而，由于电表本身的内阻，它们在测量过程中会影响电路的整体电阻。
根据电压表和安培表的内阻r1和r2，我们可以得到电路总电阻。
由于电阻与电流成正比，所以总电阻与电流的关系可以表示为总电阻等于内阻和外阻之和，即R_total = R + (r1 + r2)。
根据欧姆定律，结合总电阻和电流的关系，我们可以得到V = I *R_total。
将总电阻替代为R + (r1 + r2)，我们可以得到V = I * (R + (r1 + r2))。
综上所述，根据测量原理，选择答案B. V = (R + r1)I。
因此，答案为B。
3. 总结：在初三物理学习中，理解电流的测量原理是至关重要的。
通过掌握欧姆定律和电表的内阻概念，可以有效地解决电流测量的问题。
要注意，在实际测量中，电表的内阻对电路的影响是一种误差源，因此在精确测量时需要考虑并进行修正。
同时，掌握测量原理也为学习更高级别的电路分析和电子学打下了基础。
希望以上解析能够帮助到你，祝你在初三物理学习中取得好成绩！。

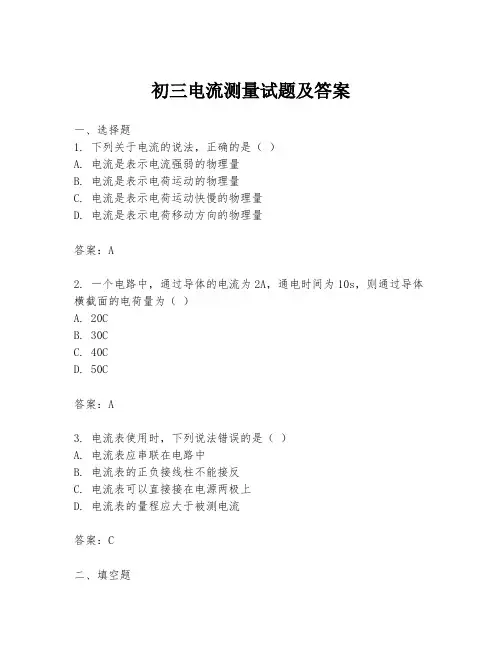

初三电流测量试题及答案
初三电流测量试题及答案一、选择题1. 下列关于电流的说法，正确的是（）A. 电流是表示电流强弱的物理量B. 电流是表示电荷运动的物理量C. 电流是表示电荷运动快慢的物理量D. 电流是表示电荷移动方向的物理量答案：A2. 一个电路中，通过导体的电流为2A，通电时间为10s，则通过导体横截面的电荷量为（）A. 20CB. 30CC. 40CD. 50C答案：A3. 电流表使用时，下列说法错误的是（）A. 电流表应串联在电路中B. 电流表的正负接线柱不能接反C. 电流表可以直接接在电源两极上D. 电流表的量程应大于被测电流答案：C二、填空题4. 根据欧姆定律，当电压为6V，电阻为3Ω时，通过电阻的电流是________ A。
答案：25. 电流表的内阻很小，可以看作是 ________ 。
答案：导线三、实验题6. 实验目的：测量小灯泡的电流。
实验器材：小灯泡、电流表、电池组、开关、导线若干。
实验步骤：（1）将电流表与小灯泡串联。
（2）将电池组、开关与电流表和小灯泡串联。
（3）闭合开关，观察电流表的读数。
（4）记录电流表的读数。
（5）断开开关，结束实验。
答案：（1）正确（2）正确（3）正确（4）正确（5）正确四、计算题7. 已知一个电阻为10Ω，通过它的电流为0.5A，求该电阻两端的电压。
答案：5V8. 一个电路中，电源电压为12V，电路中的电流为0.8A，求电路中的总电阻。
答案：15Ω五、简答题9. 为什么电流表不能直接接在电源两极上？答案：电流表内阻很小，若直接接在电源两极上，会造成电路短路，可能损坏电源和电流表。
10. 电流表和电压表在使用时有哪些共同点？答案：电流表和电压表在使用时都需要串联在电路中，并且正负接线柱不能接反。
人教版九年级物理全一册《15.4电流的测量》练习题(附答案)
人教版九年级物理全一册《15.4电流的测量》练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的侧偏转，这说明他的电路出现了什么故障（）A．电流表直接接在电源上B．电流表的“+”、“﹣”接线柱接反了C．电路中电流太大D．电路中的电流太小2．如图所示的电路，开关S1、S2闭合后，以下说法正确的是（）A．电阻R1、R2串联B．电流表A1测量R1支路的电流C．S2断开后，电流表A1示数变大D．S2断开后，电流表A2示数变小3．如图，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（）A．A4的读数是50mA B．A4的读数是70mAC．A5的读数是80mA D．A5的读数是30mA4．用电流表测出L2的电流，图中正确的是（）A．B．C．D．5．已知L1、L2是两个不相同的灯泡，在如图所示的四个电路中，能正确测量通过灯L1电流的电路是（）A．B．C．D．6．如图所示，小明同学把电流表并联在L1的两端，此时如果闭合开关，下列说法正确的是（）A．电源短路B．电流表一定损坏C．L1不亮D．电流表测量通过L1的电流7．某同学在用电流表测电流时，闭合开关后，发现电流表的指针偏转如图所示，其原因是（）A．选择的电流表的量程太小B．选择的电流表的量程太大C．电流从电流表的负接线柱流入D．电路连接有问题，出现了开路换气扇8．如图所示，电流表（量程为0.6A）的读数为（）A．0.2A B．0.5A C．1.2A D．0.3A9．如图所示电路，下列说法中正确的是A．L1、L2、L3串联B．L2、L3并联，再与L1串联C．电流表A2测通过L2、L3的电流D．电流表A1测通过L1的电流10．如图所示，某同学在实验时误把电流表并联在电灯L2的两端，开关闭合后观察到的现象是（）A．两灯都不亮B．两灯亮度正常C．L1亮，L2不亮D．电流表没有示数二、填空题11．电流的形成是由于自由电荷发生了移动。
人教版九年级物理全一册《15.4电流的测量》同步练习题(有答案)
人教版九年级物理全一册《15.4电流的测量》同步练习题（有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，下列说法正确的是（）A．L1、L2串联B．电流表测L1的电流C．电流表测L2的电流D．电流表测L1和L2的总电流2．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．电流表A1测L2的电流D．电流表A1测L1和L2的电流3．如图所示，下列说法中正确的是A．A1表测灯L2和L3的总电流B．A2表测灯L1的电流C．A3表测灯L2和L3的电流D．A3表测灯L2的电流4．如图所示的电路中，开关闭合后，要损坏电流表的是（ ）A ．B ．C ．D ．5．如图所示的电路，下列分析正确的是A ．只闭合1S 时，2L 发光、1L 不发光，2A 测2L 电流B ．只闭合2S 时，1L 发光、2L 不发光，1A 测1L 电流C ．闭合1S 、2S 时1L 、2L 并联，2A 测1L 电流D ．闭合1S 、2S 时1L 、2L 串联，1A 和2A 示数相等6．为了测量小灯泡1L 的电流，几位同学设计了如图所示的测量电路，正确的是（ ）A ．B ．C．D．7．在测量小灯泡电阻实验中，某电表的示数如图所示，其示数为（）A．1.4伏B．0.28伏C．1.4安D．0.28安8．如图所示的电路中，闭合开关时，下列说法正确的是（）A．灯L1与灯L2串联B．电流方向：从电流表经a流向开关C．开关只能控制灯L2D．电流表测灯L1的电流9．L1和L2是规格不同的两个灯泡，开关闭合后，电流表的示数是0.4A，则A．通过灯泡L1的电流是0.4A，通过灯泡L2的电流不是0.4AB．通过灯泡L2的电流是0.4A，通过灯泡L1的电流不是0.4AC．通过灯泡L1和灯泡L2的电流之和是0.4AD．通过灯泡L1和灯泡L2的电流相等，都是0.4A10．如图电路，闭合开关，电流表测量的是A．L1的电流B．L2的电流C．L3的电流D．干路的电流二、填空题11．如图所示，A1测的电流，A测的电流；若A1的示数是0.8A，A的示数是1.9A，则通过灯泡L2的电流I2= A．12．如图是某实验电路的一部分，某次测量表盘如图所示，电流表的示数为A，若通过导线ab电流为0.2A，若导线cd中的电流方向由d到c，则通过导线cd的电流大小是A或A。

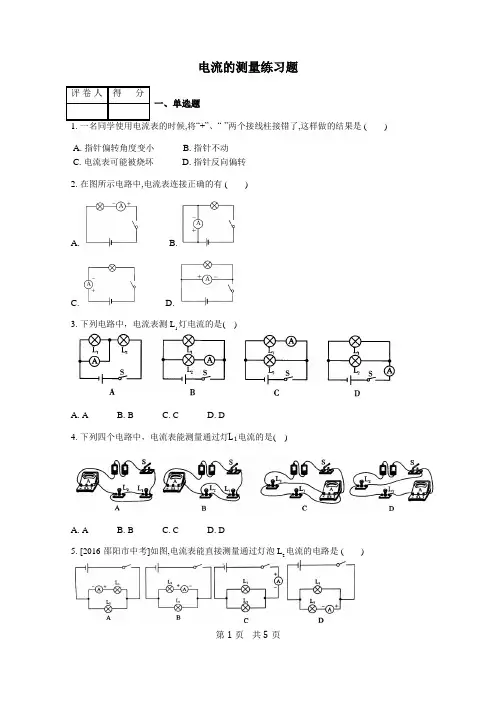

初三物理《电流的测量》练习题 含答案
电流的测量练习题一、单选题,将“+”、“-”两个接线柱接错了,这样做的结果是 ( )A. 指针偏转角度变小B. 指针不动C. 电流表可能被烧坏D. 指针反向偏转2. 在图所示电路中,电流表连接正确的有 ( )A. B.C. D.3. 下列电路中，电流表测L灯电流的是( )1A. AB. BC. CD. D4. 下列四个电路中，电流表能测量通过灯L1电流的是( )A. AB. BC. CD. D5. [2016·邵阳市中考]如图,电流表能直接测量通过灯泡L电流的电路是 ( )2第1页共5页A. AB. BC. CD. D6. [2016·常德市中考]已知L1、L2是两个不相同的灯泡,在如图所示的四个电路中,能正确测量通过灯L1电流的电路是 ( )A. AB. BC. CD. D7. 下列数据最接近实际的是( )A. 一个中学生重约50NB. 人步行的速度约14m/sC. 洗热水澡时感觉舒适的水温约42℃D. 液晶电视机的工作电流约10A8. 如图所示,断开开关S,电流表测()A. 灯L1电流 B. 灯L2电流C. 灯L1和灯L2中的总电流 D. 无法判定9. [2015·陕西中考，8]如图所示电路,闭合开关S1、S2,下列对电路的分析正确的是( )A. L1与L2串联 B. 电流表A1测L1的电流C. 当开关S2断开时,通过L1的电流变小 D. 当开关S2断开时,电流表A2的示数变小二、填空题A.240 mA= AB.0.56 A= μAC.2×104μA=mAD.3×10-4 mA= μA11. 如图，电流表的示数是_________A.12. 电路中小灯泡发光,是因为有流过小灯泡,其符号是,电流的国际制单位是,用字母A表示.13. 使用电流表测电流,必须将它在所测电路中,要使电流从流入,从流出;通过的电流不能超过它的,在不能预先估计被测电流大小的情况下,要用法来估测,绝对不允许不经过而把电流表直接连到上,否则将很快被烧坏.三、作图题14. 根据图所示的实物图,设计电路图并画在虚线框内,再在实物图上连线,要求小灯泡并联,A1表测干路电流,A2表测灯L2中的电流,每个小灯泡的工作电流均为0.2 A.第3页共5页参考答案1. 【答案】D【解析】“+”、“-”接线柱接反,会使电流表指针反向偏转,应选D.2. 【答案】 C【解析】A图中电流表正、负接线柱接反;B图中电流表与导线并联,被短路;C 正确;D图中电流表与电灯并联,开关闭合后电流表直接接在电源两极,绝对不允许,D错.3. 【答案】C【解析】A中电流表与灯L1并联，L1短路，电流表测电路总电流，即流过L2的电流，故A错误；B中电流表与灯L2串联，测通过灯L2的电流，不符合题意；C中电流表与灯L1串联，电流表测通过灯L1的电流，符合题意；D中电流表接在干路中，测流过两灯泡的干路电流，不符合题意.4. 【答案】D【解析】A选项中两灯被短路；B选项中两灯并联，电流表在干路中，测总电流；C选项中两灯并联，电流表在L2支路中，测通过灯L2的电流；D选项中两灯并联，电流表在L1支路中，测通过灯L1的电流，故D选项正确.5. 【答案】D【解析】本题考查电流表的正确使用。
人教版九年级物理全一册《15.4电流的测量》同步练习题(有答案)
人教版九年级物理全一册《15.4电流的测量》同步练习题(有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电流表的使用，下列说法正确的是（）A．电流表要并联在被测电路中B．使用时要使被测电流超过电流表的量程C．不允许不经过用电器把电流表接在电源的两端D．要测出L1的电流，把电流表和L1并联起来2．将如图所示的电路的开关闭合后，电流表和灯泡均正常工作。
下列判断正确的是（）A．两灯泡串联B．开关S2只控制灯泡L2C．电流表A2只测灯L1的电流D．电流表A1的示数比A2的小3．如图所示，下列说法正确的是（）A．只闭合开关S1和S2时，电灯L1和L2并联，电流表测L1、L2的总电流B．只闭合开关S1和S2时，电灯L2断路，电流表测通过L1的电流C．只闭合开关S2和S3时，电灯L1和L2并联，电流表测通过L1的电流D．开关S1、S2和S3都闭合时，形成短路，电流表将烧坏4．用电流表测量如图的电路的干路电流时，正确的是（）A．B．C．D．5．如图所示的电路中，闭合开关时，下列说法正确的是（）A．两灯泡串联B．电流表测的是总电流C．电流表测的是灯泡L2中的电流D．开关只能控制灯泡L26．如图所示，当开关S闭合，下列判断正确的是A．电流表无示数B．电灯发光C．电灯被烧坏D．电源有可能烧坏7．如图所示的电路，闭合开关，下列说法正确的是（）A ．灯泡L 1和L 2串联B ．开关只控制灯L 2的亮灭C ．通过灯泡L 2的电流方向是从a 到bD ．电流表只测量通过灯泡L 1的电流8．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过1L 和2L 的电流分别为（ ）A ．0.44A 2.64AB ．0.44A 2.2AC ．0.76A 0.41AD ．0.44A 1.76A9．如图所示，某同学在做测量某一灯泡的电流的实验时，电流表接的是“-”和“0.6”两个接线柱，可粗心的他在读数时却按3A 的量程读数，读得的值为2.6A ，那么实际的电流应为多大（ ）A ．2.6AB ．0.6AC ．0.52AD ．0.46A10．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（ ）A．撤掉导线a，电流表测量的是电路的总电流B．撤掉导线a，电流表测量的是小灯泡L1的电流C．撤掉导线b，电流表测量的是小灯泡L2的电流D．撤掉导线c，电流表测量的是小灯泡L1的电流二、填空题11．如图所示，两只灯泡的连接方式是。
九年级物理全册15.4电流的测量练习含解析 新人教版
电流的测量一、单选题1.在国际单位制中，电流的基本单位是（）A.伏特B.安培C.焦耳D.瓦特2.如图小明要测量L1中电流大小，图中正确的电路图是（）A. B.C. D.3.如图所示的电流表示数是（）A.1AB.0.2AC.0AD.1.2A4.某同学在做测量某一灯泡的电流的实验时，电流表接的是“-”和“0.6”两个接线柱，可粗心的他在读数时却按3A的量程读数，读得的值为1.8A，那么实际的电流应为多大（）A.1.8 AB.0.6 AC.0.36 AD.0.4 A5.在实验室，某同学发现一个电流表有两个量程，大量程是0～9A，小量程模糊不清．为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图（b）所示，则电流表的小量程为（）A.0.06AB.0.1AC.0.2AD.0.3A6.一个学生在使用电流表的时候，本应该使用“-”和“3”两个接线柱，但他误将“-”和“0.6”两个接线柱接入电路，而电流还是从“-”流入，从“0.6”流出，这样做的结果是（）A.指针摆动角度变小B.指针摆动角度偏大，有可能损坏电流表C.指针不动D.指针向相反的方向摆动7.一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是（）A.指针不动B.指针摆动角度小了C.指针反向摆动D.指针摆动角度变大，电流表有可能烧坏8.如图的几种用电器中，正常工作时的电流最接近5A的是（）A.家用空调B.台式电脑C.台灯D.电风扇9.如图所示，电流表A所测的电流是（）A.通过L1上的电流B.通过L2的电流C.通过干路的电流D.都有可能二、多选题10.要想同时知道干路电流和各支路的电流，如图所示，各测量方式中正确的是（）A. B. C. D.11.如图是一次实验时电流表指针的偏转情况，王强对此作出了四种估计，其中正确的是（）A.若使用“-”和“3”两个接线柱接入电路，则指针所对的示数为2.3AB.若使用“-”和“0.6”两个接线柱接入电路，则指针所对的示数为0.48AC.若原来使用“-”和“3”两个接线柱接入电路，而后使用“-”和“0.6”两个接线柱接入原电路中，则指针所对的示数不会改变D.该电流表的“-”接线柱是公共的接线柱12.关于电流表的使用，下列说法正确的是（）A.使用电流表前应检查指针是否指零B.若有两个量程，一般先用小量程试触C.接入电路时，应使电流从正接线柱流入，从负接线柱流出D.不允许将电流表正负接线柱直接接到电源两极13.下面的做法中有可能打弯电流表指针的是( )A.所测电流超过量程B.将“+”“-”接线柱接反C.试触时动作不迅捷D.电流表没接在电路中14.在如图所示的电路中，闭合开关，两灯正常发光，下列说法正确的是（）A.两个灯泡并联B.电流表测量的是灯泡L1的电流C.电流表测量的是灯泡L2的电流D.电流表测量的是两个灯泡的总电流15.在电学实验操作中，正确的是（）A.不允许直接用导线将电源的正、负极连接起来B.测量电流大小时，电流表应当串联在被测电路中C.测量电流大小时，电流表可以与被测电灯并联D.在连接电路过程中，开关可以是闭合的三、填空题16.如图所示是用电流表测量电流的实物连接图，请按要求回答：（1）图中电流表测量的是通过灯泡______ 的电流；（2）如果要用电流表测通过L l和L2的总电流，且只允许移动一根导线，应将导线______ 的右端连接在电流表的______ 接线柱上（填“a”“b”、“c”或“+”、“-”）．四、实验探究题17.（1）如图的两个电流表的刻度盘可能你没有见过，但只要仔细观察，你一定能读出它们的示数．甲电流表的示数为______ ，乙电流表的示数为______ ．（2）如图丙所示，是小明在用电汉表测量电流时观察到的现象，则他所犯的错误是______ ，如果该现象是他测完电流后断开电路时观察到的，则他所犯的错误是______ ．（3）小丽在探究“串联电路电流特点”时，测得电路中的电流为0.36A，请你用笔画线代替导线将如图丁所示的电流表的接线柱接入电路中并画出指针所在的位置．人教版物理九年级第十五章第4节《电流的测量》同步练习答案和解析【答案】1.B2.A3.B4.C5.D6.D7.D8.A9.B 10.ABC 11.AD 12.ACD 13.ABC 14.AB 15.AB16.L2；b；-17.3.5m A；38μA；电流表的正负接线柱接反了；电流表没有调零【解析】1. 解：在国际单位制中，A、伏特是电压的基本单位．故A不符合题意；B、安培是电流的基本单位．故B符合题意；C、焦耳是功和能量的基本单位．故C不符合题意；D、瓦特是功率的基本单位．故D不符合题意．故选B．根据对常见物理量及其单位的掌握作答．此题考查的是我们对常见物理量及其单位的掌握情况，属于识记性知识的考查，比较简单，容易解答．2. 解：A、电流表与L1串联，测L1的电流，符合题意；B、电流表与L2串联，测L2的电流，不符合题意；C、电流表在干路中，测干路中的电流，不符合题意；D、电流表与L1串联，但接线柱接错了不符合题意．故选A．根据电流表的使用规则，电流表要串联使用，电流表要测量哪个电灯的电流就要与哪个电灯串联，题目要求测L1的电流，所以看哪个电路图中的电流表与L1串联，而且正负接线柱要接正确即可．本题考查了电流表的使用．电流表要测量哪个电灯的电流就要与哪个电灯串联，且接线柱要接正确．3. 解：由图可知，电流表使用的是0～0.6A的量程，每一个大格代表0.2A，每一个小格代表0.02A，此时电流为0.2A．故选B．电流表的读数，首先确定电流表所选的量程，然后根据量程确定分度值，再根据指针的位置读数．此题考查了电流表的读数，同学们平时解题应该注意解题的规律和要点，这样可以获得较高的学习效率．4. 解：电流表使用精选doc“0～0.6A”的量程时，按照“O～3A”的量程读成了1.8A，大量程示数是小量程示数的5倍，因此正确读数是=0.36A．故选C．电流表大量程分度值是0.1A，小量程分度值是0.02A，电流表的同一刻度处，大量程0～3A的示数是小量程0～0.6A示数的5倍，据此分析答题．本题考查了电流表不同量程的读数的关系，知道大量程是小量程的5倍，是正确解题的关键．5. 解：大量程的每一个大格是3A，每一个小格是0.3A，示数是1.5A，大小量程的电流表接入的是同一电路，示数应该是相同的，b图中指针的位置是1.5A，正好是总刻度数的一半，所以，小量程为0～3A．故选D．因为大小量程的电流表接入的是同一电路，示数应该是相同的，首先读出大量程的示数是1.5A，然后在b的指针位置标出1.5A，由此可以确定小量程的范围．大小量程的电流表接入的是同一电路，示数应该是相同，这是本题的关键．6. 解：在使用电流表的过程中，电流从电流表的“-”接线柱流入，从“0.6”接线柱流出，说明正负接线柱接反，因此电流表的指针会反向偏转，故D正确．故选D．电流表的正确使用方法：电流表和被测量的用电器串联；让电流从“+”接线柱流入，从“-”接线柱流出；不能超出电流表的最大量程；绝对不允许不经过用电器而直接把电流表连在电源的两极上．此题主要考查的是学生对电流表的正确使用方法和使用过程中的注意事项．7. 解：本应使用“+”和“3”两接线柱，说明电流较大，使用大量程，若使用小量程，会损坏电流表．故选D．根据电流表的使用方法知，通过电流表的大小不能超过电流表的量程．本题考查了电流表的使用规则：①电流表要串联在电路中；②电流要从“+“接线柱流入，从“-“接线柱流出（否则指针反转）．③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程．④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线．若将电流表连到电源的两极上，轻则使电流表损坏，重则烧坏电流表、电源、导线）．8. 解：正常工作时的电流最接近5A的用电器的功率P=UI=220V×5A=1100W，A、家用空调，在家庭中属于大功率用电器，功率在1000W以上；B、台式电脑的功率约为200WC、台灯的功率一般小于40W；D、电风扇的功率为几十瓦，可见只有家用空调的功率在1000W以上，正常工作时的电流最接近5A．故选A．先利用P=UI计算正常工作时的电流最接近5A的用电器的功率，再估测各个选项的用电器的电功率，找出符合题意的选项．对于每个用电器的电流大小是多少，我们是有些陌生，不过我们可以借助我们比较熟悉的电功率来进行分析．家用电器的功率值平常要注意积累，在命题时这些数据是不会告诉的．9. 解：由电路图可知，两灯泡并联，电流表串联在L2支路中，电流表测通过L2的电流；故选B．电流表串联接入电路，测量与它串联的电流元件的电流，分析电路图答题．本题考查了电流表的用法，知道电流表应与被测电路串联，分析清楚电路结构即可正确解题．10. 解：A、A1与L1串联，A2串联在干路上，可测出L1支路和干路上的电流，再用干路电流减去A1的示数，即可得出L2支路的电流．此选项正确；B、A1与L2串联，A串联在干路上，可测出L2支路和干路上的电流，再用干路电流减去A1的示数，即可得出L1支路的电流．此选项正确；C、A与L1串联，A2与L2串联，可测出两条支路上的电流，两者相加即可得出干路上的电流．此1选项正确；D、S闭合后，L1与L2同时被短路了，同时电源短路，所以无法测出两支路的电流．此选项错误．故选A、B、C．①电流表是测量电路电流的仪表，需要与用电器串联；②在并联电路中，干路电流等于支路电流之和．此题考查的是并联电路的特点和电流表的使用方法，属于基本规律和技能的考查，掌握规律并能正确应用，是解决此类问题的关键．11. 解：A、使用“-”和“3”两个接线柱接入电路，则电流表的分度值为0.1A，则对应的示数为2.3A，故A正确；B、若使用“-”和“0.6”两个接线柱接入电路，则电流表的分度值为0.02A，则对应的示数为0.46A，故B错误；C、无论使用大量程还是使用小量程测量，同一电路的电流相同，由于分度值不同，故使用不同量程时，指针的位置不同，故指针对应的示数发生了改变，故C错误；D、电流表的“-”接线柱是公共的接线柱，故D正确．故选：AD．电流表的读数：先确定电流表的量程、分度值，然后根据指针的位置读出电流表的示数，电流表的大量程为小量程的5倍．本题考查电流表的读数以及正确使用．12. 解：A、使用前都应检查指针是否对准零刻度线，故A正确；B、为了保护电表，若有两个量程，一般都先用大量程“试触”，故B错误；C、根据电流表的使用方法：电流要从“+”接线柱入，从“-”接线柱出，故C正确；D、因为电流表电阻太小，相当于导线，若把电流表直接连接到电源两极，电流会很大，烧坏电流表，所以，不允许把电流表直接连接到电源两极，故D正确．故选ACD．电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正接线柱流入，负接线柱流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上．此题主要考查电流表和电压表的使用方法，这是初中物理学习的重要内容，必须掌握．13. 解：A、所测电流超过量程，说明实际电流过大，这样指针会被打弯，甚至会损坏电流表，所以A符合题意；B、接线柱接反了，电流表的指针会反偏(指在左边无刻度的地方)，这样指针也会被打弯，所以B符合题意；C、试触时动作不迅捷，电流过大可能打弯电流表指针，打坏电流表，所以C符合题意；D、电流表没接在电路中，电流表中无电流，指针不动，不符合题意，故选A、B、C．14. 解：A、从图中可以看出，电流在流经两盏灯泡时有2条路径，所以根据串并联电路的特点可以知道这两盏灯泡是并联的，故A正确．BCD、电流表与灯泡L串联，所以是测量的是通过L1的电流，故B正确，CD错误．1故选AB．判断灯泡的串联还是并联根据电路中电流的路径来进行判断，电流表在哪条支路，便测哪条支路的电流．本题考查电压表和电流表的正确使用，电流表与被测用电器串联；电压表与被测用电器并联．串并联电路的特征有三个不同：①串联电路上各个用电器是逐个顺次连接，并联电路电器各用电器是并列连接在电路中的两点之间．②串联电路上各个用电器工作时相互影响，并联电路电器各用电器之间互不影响．③串联电路只有一个路径，无干路、支路之分；并联电路电路有两条或两条以上的路径，有干路、支路之分．15. 解：A、若直接用导线将电源的正、负极连接起来，电路就是短路，所以不允许直接用导线将电源的正、负极连接起来，故A正确．B、测量电流大小时，电流表应当串联在被测电路中，故B正确．C、测量电流大小时，电流表不可以被测电灯并联，因为电流表的电阻很小相当于导线，会造成灯泡短路不能发光，故C错误．D、在连接电路过程中，开关应当是断开的，故D错误．故选AB．A、连接电路时，短路是不允许的．B、电流表应与被测电路串联．C、电流表的电阻很小相当于导线．D、为了保护电路，在连接电路过程中，开关应当是断开的．本题考查了电流表的使用，都是比较基本的东西，属于基础题，比较简单．16. 解：（1）由图可知，电流表与灯泡L串联，所以电流表测量的是通过灯泡L2的电流；2（2）如果要用电流表测通过L l和L2的总电流，且只允许移动一根导线，应将导线b的右端连接在电流表的-接线柱上，这样电流表串联在干路上，此时测量总电流．故答案为：（1）L2；（2）b；-．电流表应与被测用电器串联．根据电路图的电流流向可判断其连接情况．本题考查了对实物电路连接情况的判断，分根据电流流向判断其连接情况是解答的关键．17. 解：（1）电流表使用的是0-15m A量程，每一个大格代表5m A，每一个小格代表0.5m A，示数是3.5m A．电流表使用的是0-50μA量程，每一个大格代表10μA，每一个小格代表2μA，示数是38μA．（2）如图丙所示，是小明在用电流表测量电流时观察到的现象，即此时指针左偏，则他所犯的错误是电流表的正负接线柱接反了，如果该现象是他测完电流后断开电路时观察到的，则他所犯的错误是电流表没有调零；（3）根据测量结果可确定其使用的量程为0～0.6A，此时的分度值为0.02A，据此可确定指针的位置，如图所示．故答案为：（1）3.5m A；38μA；（2）电流表的正负接线柱接反了；电流表没有调零；（3）见上图．（1）电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数．（2）连接电流表时，电流都要从正接线柱入、负接线柱出，则否则指针将反转；同时在使用电流表之前，应该先调零；（3）电流的测量值为0.3A，应该选用0～0.6A的量程，并据此确定指针的位置．此题考查了电流表的读数和故障的分析，是一道综合题．感谢您的支持，我们会努力把内容做得更好！。
九年级物理《电流的测量》习题含答案
外三个是用电器,则下列说法正确的是[
C]
A．a、b、c是用电器,d是电流表
B．a、b、d是用电器,c是电流表
C．a、c、d是用电器,b是电流表
D．b、c、d是用电器,a是电流表
一．[五分]在电路中,电表是电流表,如果发生如图所示的现象,则在 AB间可能连接了[ A ]
A．导线 B．电铃 C．电灯 D．电池
过电流表的量程;[四]任何情况下都__不__能__使电流表直接连到电源的两极.
三．要准确在电流表上读数 [一]要明确电流表的______;[二]要确定电 量程
流表的__分__度__值___.
知识点一 电流的强弱 一．下列关于电流的说法中,正确的是[ C ] A．电流用A表示 B．mA和μA都是电流的单位,其中mA比A单位大,μA比A单位小 C．电流的强弱用电流这个物理量来表示,国际单位制中主单位为A D．电流的大小可以用电流表来测量,毫安表不能用来测量电流 二．手电筒中电流约为二00mA＝0._二____A＝二_×__一__0_五_μA;雷电电流可达 二×一0五A＝二__×__一__0_八____mA＝_二__×__一__0_一_一____μA. 三．手电筒工作时,通过灯泡的电流约二00___m__A_,家用电冰箱工作时, 通过压缩机的电流约为一______A.
[一]甲同学的问题 __电__流__表__正__负__接__线__柱__接__反__了_; [二]乙同学的问题 __电__流__表__选__择__的__量__程__太__大____; [三]丙同学的问题 __电__流__表__选__择__的__量__程__太__小____.
六．[五分]在图中虚线框内填上电源或电流表,使两开关闭合后,两灯 都能发光.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【最新整理，下载后即可编辑】
电流的测量训练题
一、选择题
1、下列用电器中，工作电流为0.1mA的可能是：（）
A、半导体收音机
B、家用普通照明灯
C、家用电冰箱
D、液晶显示的电子计算器
2、在下图所示的四幅电路中，电流表能够测灯L
1
电流的是（）
3、如右上图，电流表测量的是（）
A．通过灯L
1的电流 B．通过灯L
2
的电流
C．通过灯L
1和L
2
的电流D．通过灯L
1
和L
2
的电流和
4、小刚设计了四幅用电流表测量灯的电流，如图所示。
当开关闭合时，不可能造成电源或电流表损坏的电路图是（）
5、一位同学在使用电流表测较小电流时，应该使用“—”和“0.6”两个接线柱，但错误地使用了“—”和“3”两个接线柱接入了电路，其他操作正确，这样会出现：（）
A．指针不动B．指针反向偏转
C．指针摆动偏小D．指针摆动太大，电流表可能被烧坏
6．关于电流方向的下列说法中正确的是（）。
A. 电源对用电器供电时，电流都是由电源的正极通过用电器流向负极
B. 直流电源对用电器供电时，电流都是由电源的正极通过用电器流向负极
C. 直流电源对用电器供电时，电流都是由电源的正极由电源内部流向负极
D. 直流电源对用电器供电时，电流都是由电源的负极通过用电器流向正极
7．关于电流表的使用，下列说法中不正确的是（）。
A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B．电流表要并联在被测电路中
C．当电路中的电流不估计时，要用试触的方法来选定合适的量程
D．绝不允许不经过用电器把电流表接线柱接到电源的两极上
8．用电流表测量通过L
1
的电流，图2中正确的是（）
9．在图3中要测量干路的电流，那么电流表连接的位置
应该是（）
A．只能在a点B．可以在b点或c点
C．可以在a点或d点D．可以在a、b、c、d各点10、如图4所示，电流表A所测的电流是：（）
图2
图4
图3
A ．通过L 1上的电流
B ．通过L 2的电流
C ．通过干路的电流
D ．都有可能
11．某学生使用电流表时，根据电路中的待测电流，应选用0～0．6A 的量程，但误将“-”和“3”两接线柱接入电路．这样做的结果是（ ）。
A ．指针摆动角度大
B ．指针摆动角度小，读数更准确
C ．指针摆动角度小，会损坏电表
D ．指针摆动角度小，读数不精确
12．电灯L 1和L 2串联后接入电路，用电流表测电路中
的电流，闭合开关后，发现电流表的示数为零，那么可
能出现的问题是（ ）
A ．电灯L 1被短路
B ．电灯L 2被短路
C ．有一盏灯的灯丝断了
D ．电流表正负接线柱接反
了
13．在如图5所示电路中，用电流表测小灯泡的电流，估计电流大约是0.8A ，那么A 、B 线头应分别接电流表的（ ）
A ．＂3＂和“＋”接线柱上
B ．＂0．6＂和“＋”接线
柱上
C ．＂3＂和0．6接线往上
D ．“＋”和3接线柱上
14．在图6所示电路中，有一个是电流表，另三个是灯泡，
则（ ）
A ．a 、b 、d 为灯泡，c 为电流表
B ．a 、b 、c 为灯泡，d 为电流表
C ．b 、c 、d 为灯泡，a 为电流表
D ．a 、c 、d 为灯泡，b 为电流表
图5
图6
二、填空题
15．360μA＝_________mA＝_________A； 0.2A＝_____ mA ＝μA．16．在用电流表测电路中的电流之前，估计所测的电路中的电流约为0．4Ａ～0．5A，所用的电流表有“–、0．6A、3A”三
个接线柱，测量时应把和两接线柱接
入电路，这样测得的结果较为准确．
17．如图所示，该表是表，由图可知，它有
两个量程是
和，当选第1个量程时，指针所指的电流为
A，选第2个量程时，指针所指的电流为 A.
18．电子手表中的电流约为1.5～2 ，电子计算器工作时的电流约为0.15 ,日光灯发光时的电流约为0.15 。
断开的电路中的特点是电路中电流（填“有”或“没有”）。
三、实验题
中的电流20．如图7所示，要使两灯并联，开关接在干路上，用电流表测L
2
（使用“-”和“0.6”接线柱），用笔画线作导线连接各元件，并画出电路图。
图7
21．某同学在用电流表测量电流时，发现表针向反方向偏转，这是因为__________；另一同学发现表针偏转角度很大，越过了有刻度的部分，指在没有刻度的地方，这是因为___________；还有一个同学发现指针偏转角度很小，他应该___________________。
22．在“用电流表测电流”的实验中
（１）连接电路中的开关应处于______状态。
（２）在实验中发现指针反偏，这是因为________________________ （３）如图8 所示，在练习使
用电流表测量电路中电流时的
电路中，若测得A、B、C三处
的电流分别是I A、I B、I C，A表
接在B处(接0—0.6A)，指针在E处，接A处（接0—3A），指针在F处，则I A=_______A，I B=_________A.
23．现有灯泡L
l 和L
2
,开关S
1
和S
2
、电池、电流表各一只、导线若干．请按
以下要求设计电路：( l) 灯泡L
l 和L
2
并联；(2) 开关S
1
可控制两只灯泡，开
关S
2只能控制灯泡L
2
；(3) 电流表测干路电流. 在下面空白处画出你所设计
的电路图，并在图中标明电流表“十”、“一”接线柱的位置，以及开关闭合后的电流方向．
图8
24．如图9所示电路图中，闭合
S 后，两灯都不亮，可能是L 1、L 2 其中的一个灯丝断了.利用电
流表依次并接在L 1、L 2两端，若观
察到 亮，则是 灯丝断了；
若观察到 亮，则是 灯丝
断了。
25．如图10所示是某同学“用电流表测电流”时电流表的偏转情况，发生该现象的原因是 . ，纠正方法是 。
26．（1）小红和小丽用电流表测量同一电路中的电流，小红接入电路中的是0~0.6A 量程，而小丽却按照0~3A 量程读得测量值为2.4A ，则实际测得得电流应该是（ ）
A ．1.2A
B ．4.8A
C ．0.12A
D ．0.48A
（2）王刚在做一电学实验时，闭合开关后，发现电流表的指针偏转如图所示，产生这一现象的原因及纠正方法是 。
图9 图10
27．如图是小明用电流表测量通过灯泡电流的实验装置图，其中导线a端没有连接。
如果小明把导线a端与接线柱b连接，开关闭合时能正常测出通过小灯泡的电流，开关断开时能使电路断开。
小明还想做以下尝试，请你帮助他预计会出现什么情况：
①如果把导线a端与接线柱c连接，预计出现的情况为：。
②如果把导线a端与接线柱d连接，预计出现的情况为：。
③如果把导线a端与接线柱e连接，预计出现的情况为：。
